一、引言
计算机网络是系统架构设计师知识体系的核心基础，广泛应用于分布式系统设计、微服务通信架构、云原生网络规划、网络安全架构设计等多个核心考点模块，在历年软考高级系统架构设计师考试中分值占比约 8%-12%，是必须熟练掌握的前置知识。
计算机网络的发展历经四个核心阶段：1969 年 ARPANET 诞生为代表的萌芽阶段，1983 年 TCP/IP 协议成为标准的体系化阶段，1990 年 Web 技术普及的商业化阶段，以及当前云原生、SDN（软件定义网络）主导的智能化阶段。OSI 七层模型作为国际标准化组织（ISO）1984 年发布的网络通信通用框架，是理解网络分层思想的核心标准，也是软考的高频考点。
本文将系统梳理网络性能指标、OSI 七层模型体系、交换机工作原理三大核心知识点，覆盖全部高频考点，为后续分布式系统、云原生架构等复杂知识的学习建立基础认知框架。
二、网络时延核心构成与计算方法
网络时延是评价网络性能的核心指标，直接决定分布式系统的响应速度、吞吐量等关键质量属性，是架构设计中网络选型、资源规划的核心依据。
（一）时延的四大组成部分
网络时延的计算公式为：总时延 = 处理延迟 + 排队延迟 + 发送延迟 + 传播延迟，各部分的定义、计算逻辑与影响因素如下：
- 处理延迟
定义：数据分组到达交换节点后，节点进行首部校验、路由查找、协议解析所需的处理时间，单位为微秒级。
原理：处理延迟由设备的 CPU 性能、协议栈复杂度决定，路由器由于需要解析 IP 首部、执行路由表查找，处理延迟通常为 10-100 微秒；交换机仅需解析 MAC 地址，处理延迟通常小于 10 微秒。
典型案例：某电商平台核心机房采用三层架构设计，核心路由器处理延迟为 30 微秒，接入层交换机处理延迟为 5 微秒，跨区域调用时经过 3 台路由器、2 台交换机，累计处理延迟达 100 微秒，占总时延的 15%。 - 排队延迟
定义：数据分组在交换节点的输出队列中等待调度发送的时间，单位为毫秒级。
原理：排队延迟与网络流量负载正相关，当链路利用率超过 50% 时，排队延迟呈指数级增长；当链路利用率超过 80% 时，排队延迟可达到正常状态的 10 倍以上。
典型考点：服务器内部的网络排队延迟和磁盘 IO 延迟是不考虑外部网络环境时的核心延迟来源，在高并发场景下，网卡队列的排队延迟可达到数毫秒，是系统性能瓶颈的核心诱因。 - 发送延迟
定义：节点将数据分组的所有比特推送到传输信道所需的时间，计算公式为：发送延迟 = 数据分组长度（bit）/ 信道带宽（bit/s）。
原理：发送延迟与数据长度正相关，与带宽负相关。例如 1Gbps 带宽下发送 1500 字节的以太网帧，发送延迟为 15008 / 1e9 = 12 微秒；发送 1MB 的文件，发送延迟为 8 1e6 /1e9 = 8 毫秒。
对比分析：路由器的发送延迟通常大于同带宽的交换机，因为路由器需要为每个数据包添加 TTL 校验、更新首部校验和等额外处理，会消耗部分发送带宽。 - 传播延迟
定义：电磁波在物理信道中传输一定距离所需的时间，计算公式为：传播延迟 = 传输距离（m）/ 电磁波传播速度（m/s）。
原理：光纤中电磁波传播速度约为 2*10^8 m/s，因此每 100 公里的光纤传输延迟约为 0.5 毫秒。跨太平洋传输距离约为 10000 公里，单向传播延迟约为 50 毫秒，这是跨区域分布式架构设计中必须考虑的物理限制。
（二）不同场景下的时延占比分析
- 短距离局域网场景（机房内部）：传播延迟小于 1 微秒，发送延迟、处理延迟占比约 60%，排队延迟占比约 40%，总时延通常小于 1 毫秒。
- 长距离广域网场景（跨城市）：传播延迟占比超过 80%，例如北京到上海的单程传播延迟约为 15 毫秒，占总网络时延的 70% 以上。

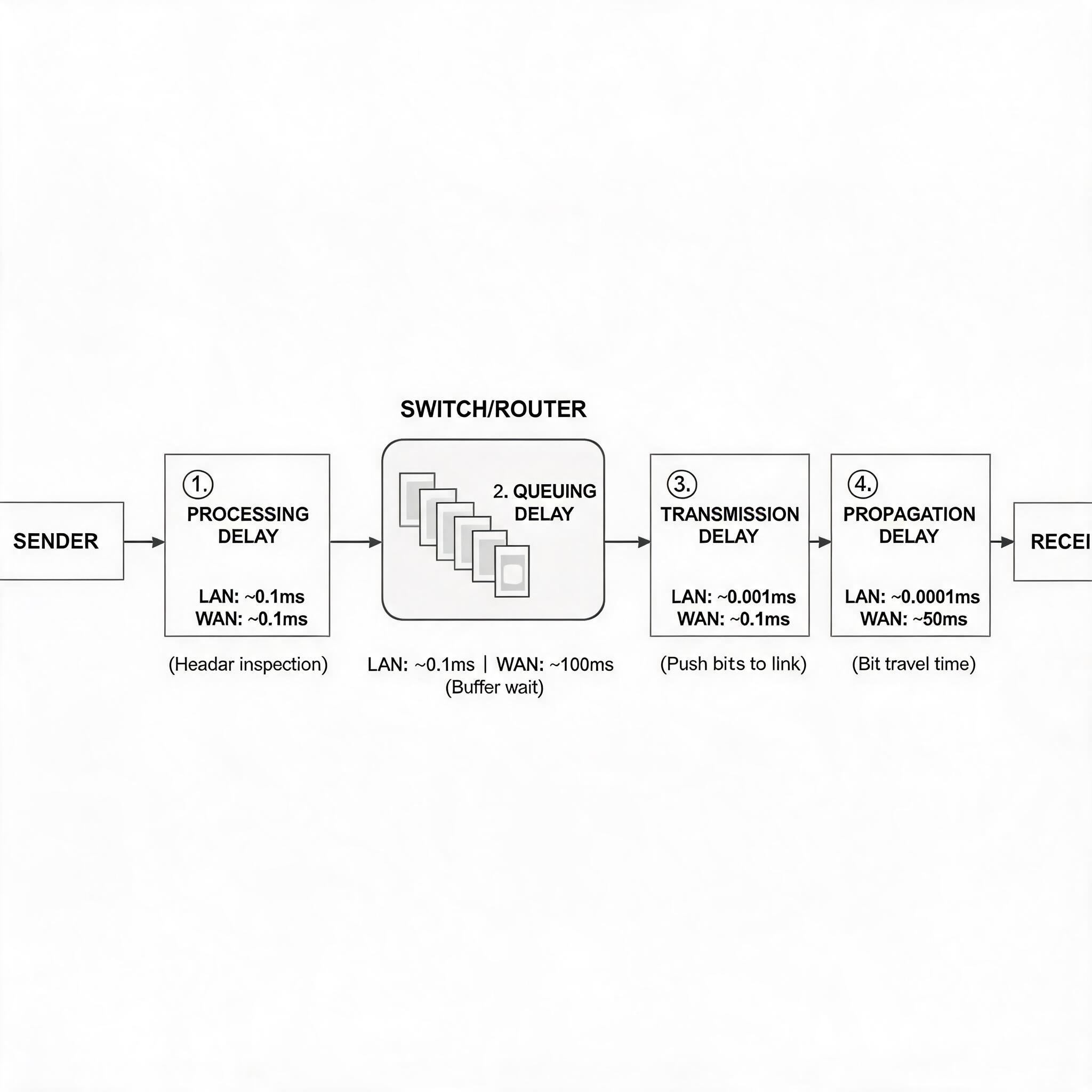

网络时延四部分构成示意图，包含数据流从发送端到接收端经过交换节点的各阶段时延标注
三、OSI 七层模型体系与核心考点
OSI/RM（开放系统互联参考模型）是 ISO 制定的网络通信分层标准，通过将复杂的网络通信过程拆解为七个独立层次，实现各层功能解耦，是理解网络协议、设备分工的核心框架，也是软考每年必考的知识点。
（一）各层核心功能、设备与协议
各层的设计目标、核心功能、主要设备与典型协议如下：
- 物理层（第 1 层）
核心功能：负责二进制比特流在物理介质上的传输，定义电气特性、机械特性、功能特性和规程特性，不区分数据的具体含义。
主要设备：中继器（信号放大，延长传输距离）、集线器（多端口中继器，共享带宽，半双工工作）。
典型协议：RS232、V.35、RJ45、100BASE-T 等物理层标准。 - 数据链路层（第 2 层）
核心功能：将物理层的比特流封装为帧，实现相邻节点之间的可靠传输，包含差错控制、流量控制、MAC 地址寻址功能。
主要设备：网桥（连接同类型局域网，隔离冲突域）、交换机（多端口网桥，每个端口为独立冲突域）、网卡（实现物理层和数据链路层功能）。
典型协议：PPTP、L2TP（VPN 隧道协议）、SLIP、PPP（点对点链路协议）、以太网协议。
核心考点：以太网帧的最小长度为 64 字节，由网络中冲突检测的最长往返时间决定，小于 64 字节的帧为冲突碎片，会被直接丢弃。 - 网络层（第 3 层）
核心功能：实现跨网络的分组传输，负责路由选择、拥塞控制、逻辑地址（IP 地址）寻址，解决不同网络之间的通信问题。
主要设备：三层交换机（具备路由功能的交换机）、路由器（不同网络之间的转发设备）。
典型协议：ARP（地址解析协议，IP 地址转 MAC 地址）、RARP（反向地址解析协议，MAC 地址转 IP 地址）、IP（网际协议）、ICMP（互联网控制报文协议，ping 命令基于该协议）、IGMP（互联网组管理协议，组播通信使用）。 - 传输层（第 4 层）
核心功能：实现端到端的通信，为上层应用提供可靠或不可靠的传输服务，包含端口寻址、流量控制、差错恢复功能。
主要设备：四层交换机、防火墙（基于端口的访问控制）。
典型协议：TCP（传输控制协议，面向连接，可靠传输，适用于对准确性要求高的场景如文件传输、网页访问）、UDP（用户数据报协议，无连接，不可靠传输，适用于对实时性要求高的场景如语音通话、直播）。 - 会话层（第 5 层）
核心功能：负责建立、管理和终止应用程序之间的会话，提供会话同步、断点续传功能。
典型协议：RPC（远程过程调用）、NetBIOS 等，通常与上层协议整合实现。 - 表示层（第 6 层）
核心功能：负责数据的格式转换、加密解密、压缩解压缩，确保不同系统之间传输的数据可以被正确识别。
典型功能：JPEG、MP4 等媒体格式编码，SSL/TLS 加密解密，gzip 数据压缩。 - 应用层（第 7 层）
核心功能：为用户提供具体的应用服务，直接对接用户的业务需求。
典型协议：POP3（邮件接收）、FTP（文件传输）、HTTP（网页传输）、Telnet（远程登录）、SMTP（邮件发送）、DHCP（动态地址分配）、TFTP（简单文件传输）、SNMP（简单网络管理协议）、DNS（域名解析）。
（二）分层设计的核心优势与行业应用
OSI 七层模型的分层设计遵循高内聚低耦合的设计原则，各层独立演进，不需要调整其他层的实现。例如物理层从 10Mbps 以太网演进到 100Gbps 以太网，上层的传输层、应用层协议不需要做任何修改。
目前互联网实际使用的 TCP/IP 四层模型是 OSI 七层模型的简化实现，将会话层、表示层整合到应用层，网络接口层对应 OSI 的物理层和数据链路层，是当前行业的事实标准。

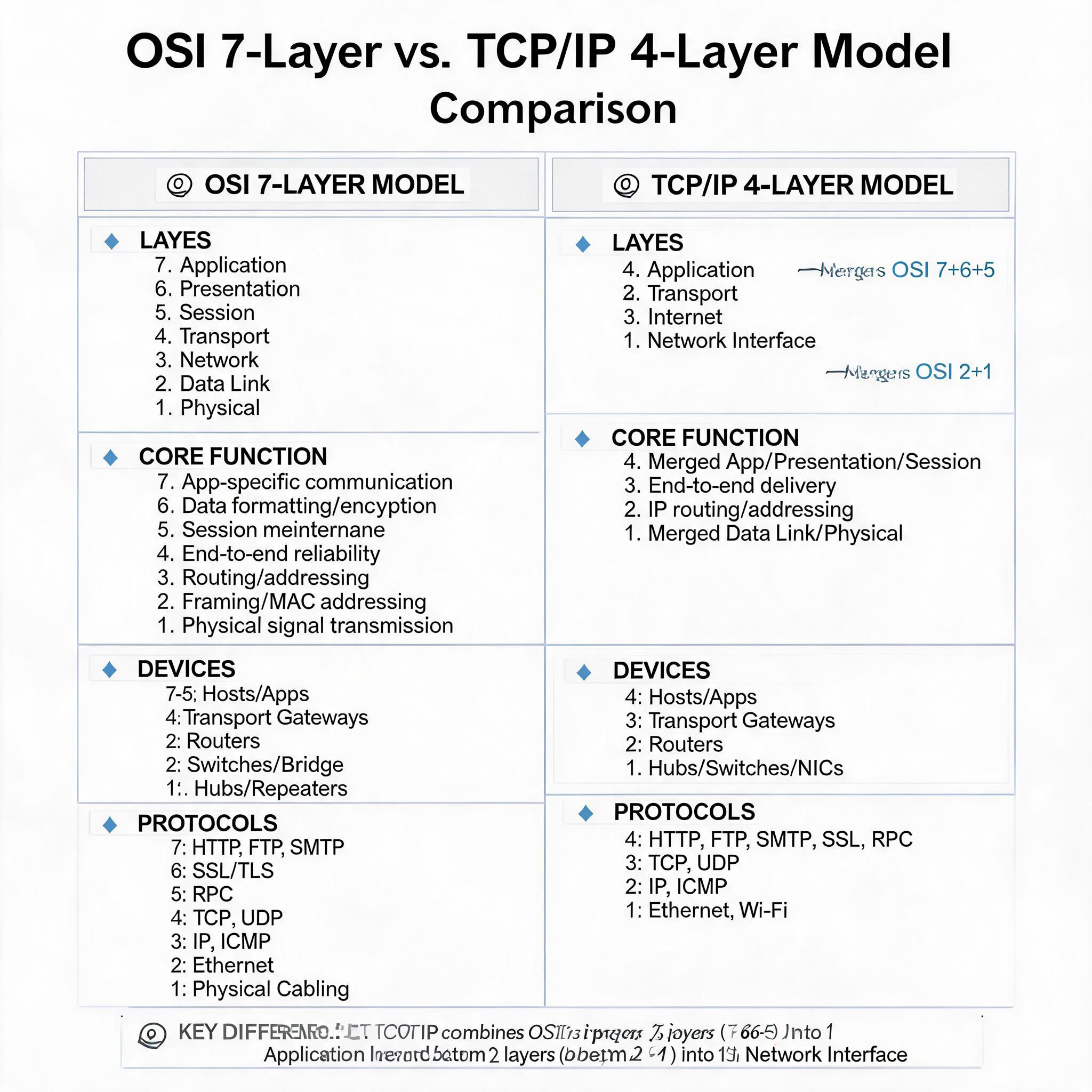

OSI 七层模型与 TCP/IP 四层模型对比表，包含各层功能、设备、协议的对应关系
四、交换机工作原理与 MAC 地址转发机制
交换机是数据链路层的核心设备，广泛应用于局域网组网、数据中心接入层部署，其基于 MAC 地址的转发机制是网络通信的核心基础，也是软考的高频考点。
（一）交换机核心工作机制
交换机的工作流程分为地址学习、数据转发、数据泛洪、地址老化四个核心步骤：
- MAC 地址学习
原理：交换机初始状态下 MAC 地址表为空，当收到某个端口的数据帧时，会提取数据帧的源 MAC 地址，将该 MAC 地址与接收端口的映射关系存入 MAC 地址表，有效期默认为 300 秒。
核心考点：交换机仅通过源 MAC 地址学习表项，不会通过目的 MAC 地址添加表项，这是区分交换机工作原理的核心判断点。 - 数据转发
原理：当交换机收到数据帧时，提取目的 MAC 地址，查询 MAC 地址表：如果存在对应表项，且目的端口与源端口不同，则直接将数据帧转发到对应端口；如果目的端口与源端口相同，则直接丢弃该帧。
典型案例：某接入层交换机 MAC 地址表中存储了 1024 个 MAC 地址条目，当收到目的 MAC 为 AA:BB:CC:DD:EE:FF 的数据帧时，查询到该地址对应端口 3，直接将帧从端口 3 转发，不需要向其他端口扩散，有效降低了网络带宽消耗。 - 数据泛洪
原理：当目的 MAC 地址不在 MAC 地址表中，或者数据帧为广播帧（目的 MAC 为 FF:FF:FF:FF:FF:FF）、组播帧时，交换机会向除源端口外的所有端口转发该帧。
典型场景：交换机首次收到某终端的响应帧时，由于目的 MAC 不在地址表中，会触发泛洪操作，当目标终端收到帧并响应后，交换机即可学习到该终端的 MAC 地址与端口映射，后续通信不再需要泛洪。 - MAC 地址表老化
原理：MAC 地址表中的每个条目都有老化计时器（默认 300 秒），如果在老化时间内没有收到对应 MAC 地址的帧，该条目会被自动删除，释放地址表空间。交换机重启或手动清空地址表时，所有条目会被全部清除。
（二）交换机与路由器的核心差异对比
| 对比维度 | 交换机（二层） | 路由器 |
|---|---|---|
| 工作层次 | 数据链路层 | 网络层 |
| 寻址依据 | MAC 地址 | IP 地址 |
| 转发性能 | 高（通常为线速转发，延迟微秒级） | 低（需要路由计算，延迟毫秒级） |
| 适用场景 | 局域网内部通信 | 跨网络通信、广域网连接 |
| 广播隔离 | 不隔离广播域，广播帧会泛洪到所有端口 | 隔离广播域，不会转发广播包 |
交换机 MAC 地址学习与转发流程图，包含地址表更新、转发决策、泛洪操作的完整流程
五、典型应用场景与架构设计实践
计算机网络基础知识点在系统架构设计中有广泛的应用，以下为三个典型场景的实践案例：
（一）数据中心网络架构设计
大型互联网公司的数据中心通常采用三层网络架构：
- 接入层：采用二层交换机，连接服务器，实现服务器的网络接入，端口密度通常为 48 口千兆 / 万兆，转发延迟小于 10 微秒。
- 汇聚层：采用三层交换机，实现接入层交换机的汇聚，执行 VLAN 间路由、访问控制策略，转发延迟小于 50 微秒。
- 核心层：采用高端路由器，实现跨汇聚区域的流量转发，以及数据中心与外部网络的连接，转发能力通常为 Tbps 级。
某电商平台的双 11 高并发场景下，通过将接入层交换机的 MAC 地址老化时间调整为 3600 秒，减少泛洪流量，使网络整体吞吐量提升了 15%，平均延迟降低了 8%。
（二）分布式系统跨区域部署时延优化
某社交平台在国内华北、华东、华南三个区域部署核心业务节点，通过网络时延测算，北京到上海的单程传播延迟为 15 毫秒，北京到广州的单程传播延迟为 25 毫秒。架构设计中采用以下优化策略：
- 用户就近接入：根据用户 IP 地址将请求调度到最近的区域节点，平均访问延迟降低了 40%。
- 核心数据多区域副本：将用户常用数据在三个区域同步存储，避免跨区域数据读取，减少传播延迟的影响。
- 非核心数据异步同步：跨区域的数据更新采用异步消息队列同步，不影响用户的实时请求响应。
（三）网络故障排查实践
当出现网络访问超时故障时，可基于 OSI 七层模型从下到上逐层排查：
- 物理层：检查网线是否松动、网卡指示灯是否正常，确认物理链路连通性。
- 数据链路层：查看交换机 MAC 地址表是否存在对应终端的表项，确认 VLAN 配置是否正确。
- 网络层：使用 ping 命令测试与目标 IP 的连通性，确认路由表配置是否正确。
- 传输层：使用 telnet 或 nc 命令测试目标端口是否开放，确认防火墙策略是否允许访问。
- 应用层：查看应用服务日志，确认服务是否正常运行，接口是否能够正常响应。

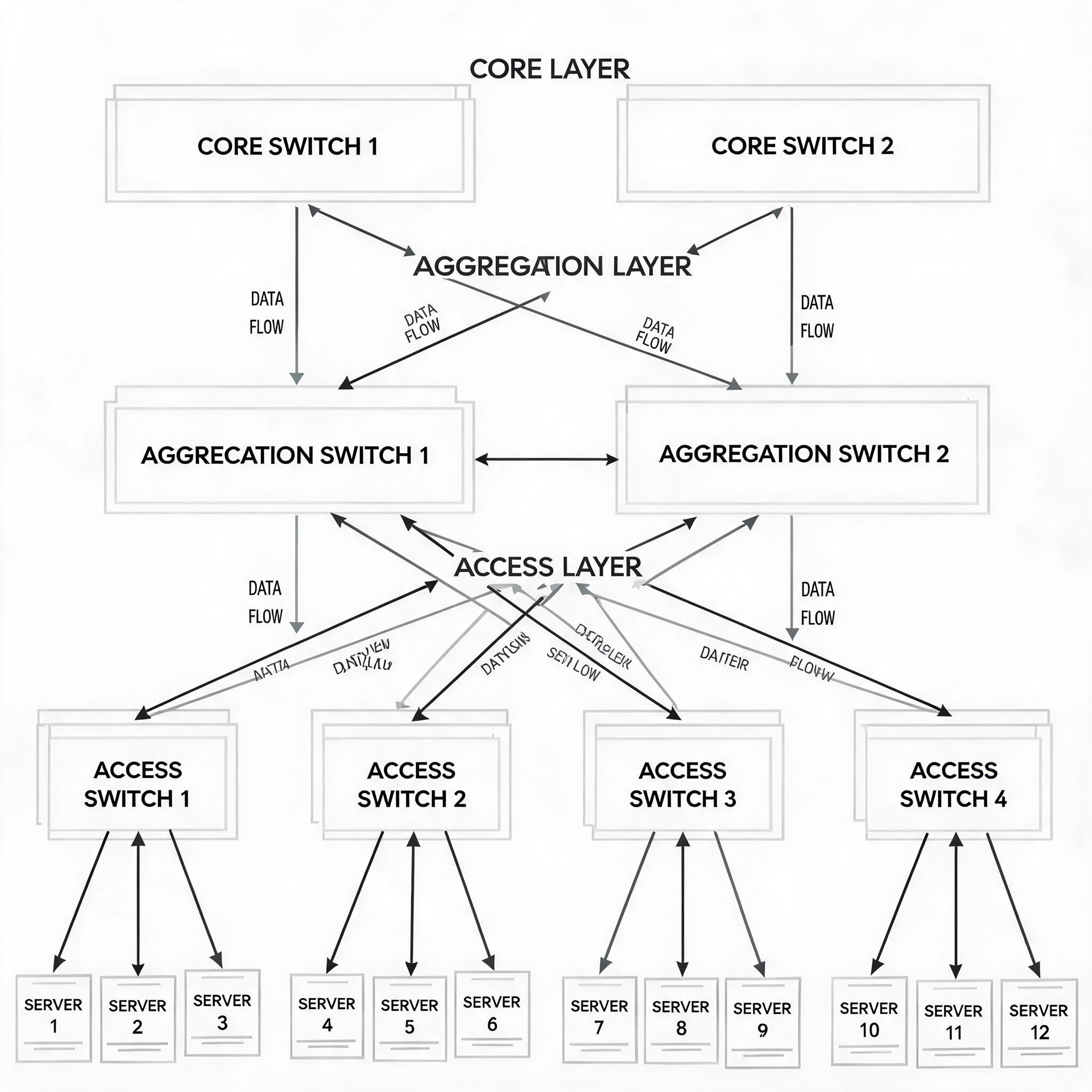

三层数据中心网络架构示意图，包含接入层、汇聚层、核心层的设备部署与流量走向
六、网络技术前沿发展与考试趋势
网络技术目前正处于智能化、云原生的演进阶段，相关考点也在逐步加入软考高级系统架构设计师的考察范围：
（一）前沿技术动态
- 软件定义网络（SDN）：将网络的控制平面与数据平面分离，通过集中控制器实现网络流量的灵活调度，相比传统的分布式路由协议，网络配置效率提升了 10 倍以上，适用于云数据中心的多租户网络场景。
- 远程直接内存访问（RDMA）：绕过操作系统内核协议栈，直接在网卡之间进行内存数据传输，处理延迟小于 1 微秒，吞吐量可达 100Gbps 以上，广泛应用于高性能计算、分布式存储、AI 训练集群等低延迟高带宽需求场景。
- IPv6 技术：地址长度为 128 位，解决了 IPv4 地址不足的问题，目前国内政务网络、金融机构已经全面推进 IPv6 改造，是未来网络的基础协议。
（二）软考考试趋势分析
近年软考高级系统架构设计师考试中，网络知识点的考察呈现三个趋势：
- 基础知识点考察保持稳定：OSI 七层模型各层的协议、设备，网络时延的构成，交换机工作原理等核心考点每年均有出题，通常为 1-2 道选择题。
- 结合分布式系统、云原生架构的综合考察增多：例如在分布式事务、微服务通信的案例题中，要求分析网络延迟对系统性能的影响，给出优化方案。
- 前沿技术的概念考察逐步增加：SDN、RDMA、服务网格中的网络通信原理等知识点已经多次出现在考题中，需要考生重点关注。

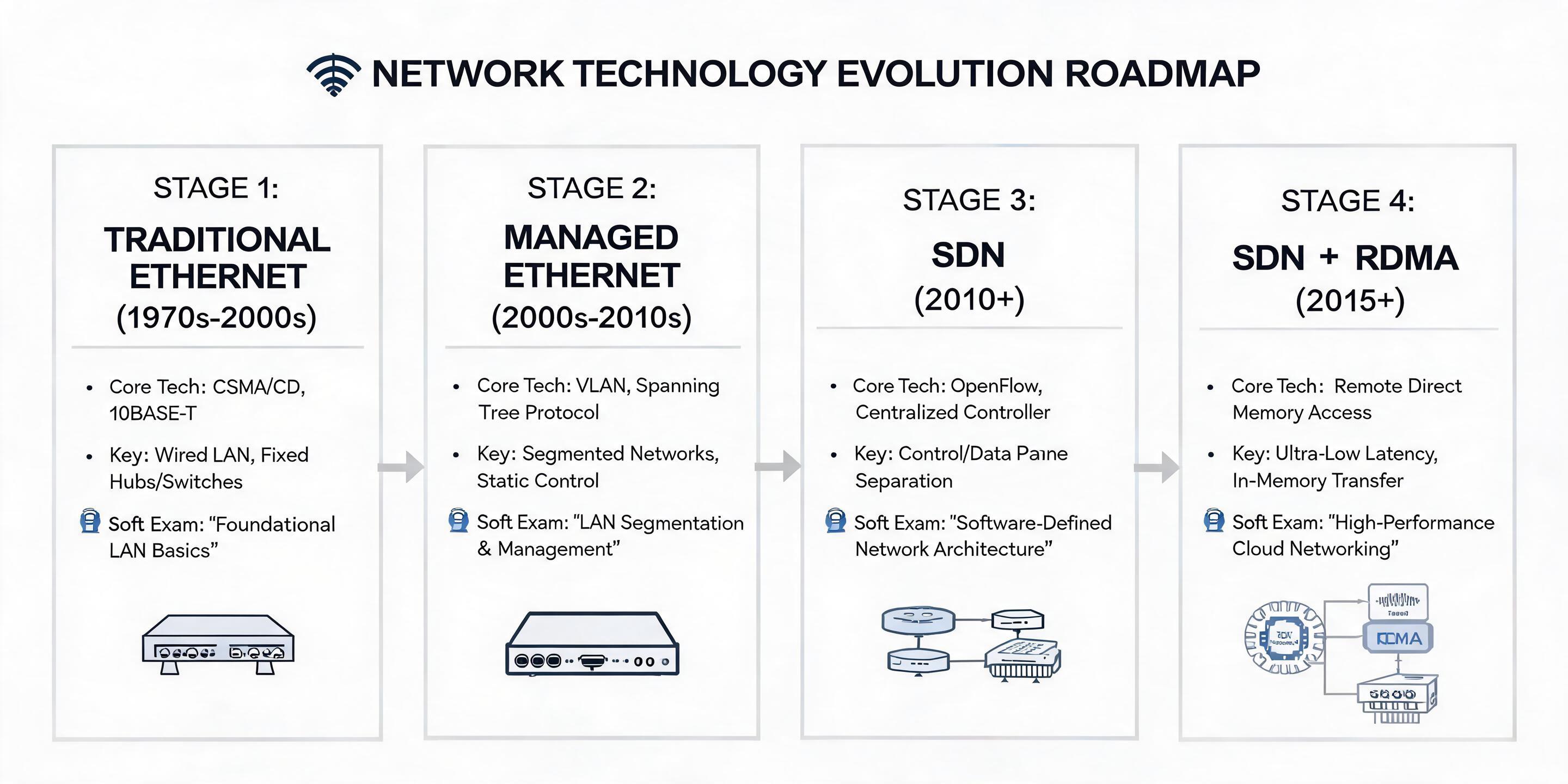

网络技术演进路线图，从传统以太网到 SDN/RDMA 的发展阶段与核心技术里程碑
七、总结与备考建议
（一）核心知识点提炼
- 网络时延由处理延迟、排队延迟、发送延迟、传播延迟四部分构成，不同场景下各部分占比差异显著，长距离通信中传播延迟占主导，局域网通信中排队延迟、发送延迟占主导。
- OSI 七层模型各层的核心功能、设备与协议必须熟练记忆，重点区分数据链路层与网络层的功能差异、TCP 与 UDP 的适用场景、各类应用层协议的用途。
- 交换机基于源 MAC 地址学习、目的 MAC 地址转发，MAC 地址表默认老化时间为 300 秒，未知单播帧、广播帧、组播帧会触发泛洪操作。
（二）软考考试重点提示
- 高频考点：OSI 七层模型各层对应的设备与协议、网络时延的构成计算、交换机工作原理、TCP 与 UDP 的对比，以上知识点每年必考，需要做到 100% 掌握。
- 易错点：混淆 MAC 地址与 IP 地址的应用层次、误将交换机的地址学习逻辑记为基于目的 MAC 地址、忽略传播延迟的物理限制，这些是选择题的常见出题陷阱。
- 案例题考点：在分布式系统架构设计、性能优化案例中，需要能够分析网络延迟的瓶颈点，结合分层模型给出对应的优化方案。
（三）学习与实践建议
- 基础记忆：使用分层记忆法记住 OSI 七层模型的顺序、各层的核心功能与典型协议，可通过谐音记忆法（物数网传会表应）快速记忆层次顺序。
- 实践验证：使用 wireshark 抓包工具分析以太网帧、IP 包、TCP 包的结构，直观理解各层协议的首部格式与工作机制。
- 架构应用：在设计分布式系统时，主动测算不同部署方案的网络延迟，基于时延指标选择最优的网络架构、部署区域和通信协议。
计算机网络作为系统架构设计的基础，其核心思想（分层解耦、标准化接口、端到端通信）同样适用于软件架构设计，掌握好网络知识不仅能够应对考试，更能够为复杂系统的架构设计提供底层逻辑支撑。
