从Istio 503 NC 错误深入理解 Mesh 路由全链路原理

开篇：一个 503 NC 错误，揭开 Mesh 路由配置协同的隐秘角落

1.1 从生活场景理解问题本质

信也科技的容器云平台承载着公司核心业务服务，服务网格(Service Mesh)是平台的重要基础能力，提供了服务发现、路由匹配、权限控制、限流熔断和请求转发等功能。在访问内部系统时，技术团队发现系统出现 503 Service Unavailable 错误，日志表现为Response_Flag=NC（即异常类型为 NO CLUSTER）。这是 Mesh 路由"集群发现环节"断链导致的异常，系统找不到服务所在的"集群"，最终无法完成流量转发。用送快递类比最为易懂：快递员知道收件人姓名（对应服务名），却找不到收件人所在小区（对应"NO CLUSTER"，即找不到集群），因相关配置没配合好，最终配送失败，这就是 503 NC 错误的核心逻辑。

1.2 本文能带给你什么

本文将遵循 "现象分析→故障复现→原理深挖→解决方案" 的完整闭环，即使是 Mesh 路由新手，也能清晰看懂全链路的每一个核心环节，具体可掌握：

• xDS 协议族核心：CDS、LDS、EDS、RDS 四大核心协议的具体作用及协同逻辑；

• Istio 关键 CRD：VirtualService、DestinationRule、Sidecar、AuthorizationPolicy 等资源的联动关系，理解其在路由链路中的具体角色；

• 故障定位方法：快速精准识别 503 NC 错误到底在路由链路的哪个环节"掉了链子"，掌握排查核心思路。

1.3 一句话预告

跟着本次故障排查的思路一步步深入，你将彻底明白 Mesh 环境中，服务"从接收请求到转发流量"的完整流程，精准区分 503 NC 错误是源于 xDS 配置同步、CRD 规则配套，还是权限控制环节的问题。

二、原理速通：Mesh 路由必备的两大核心知识体系

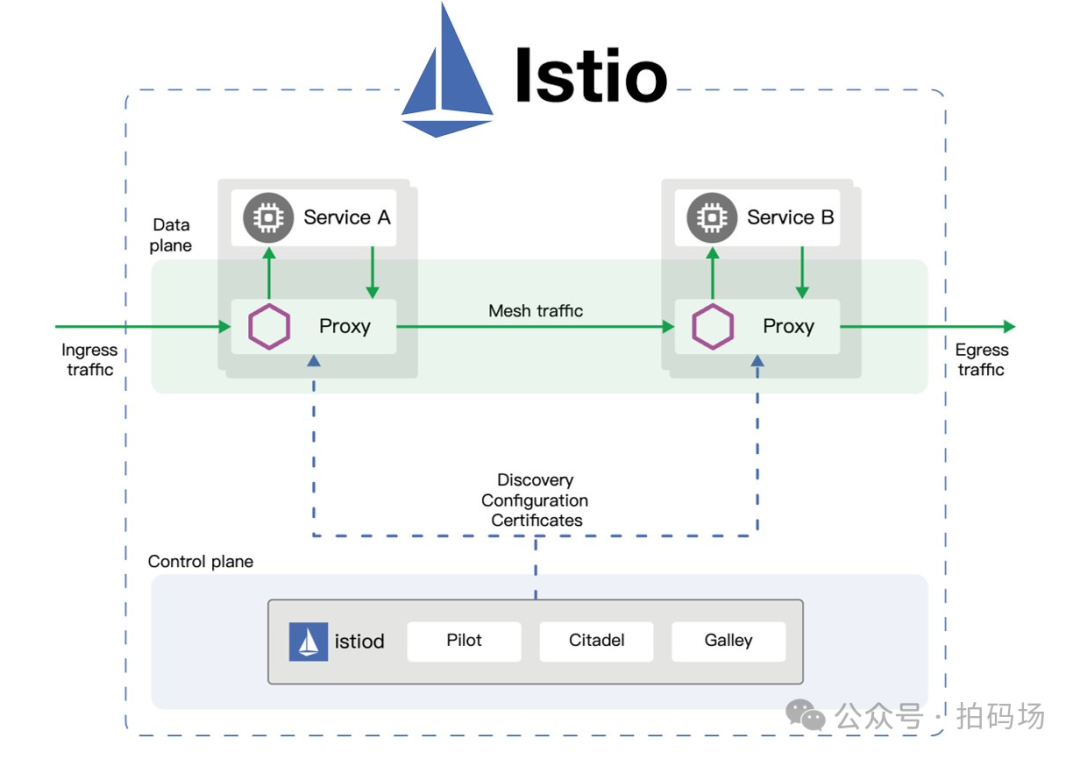

2.1 控制面与数据面：交通指挥中心与智能快递员

Mesh 路由的正常运行，依赖控制面与数据面的高效协同，二者的角色定位与核心职责可通过下表清晰区分：

组件	角色定位	核心职责
控制面（Istiod）	交通指挥中心	制定路由规则、维护服务地址库、通过 xDS 协议向数据面实时下发配置，统一管控全链路流量策略
数据面（Sidecar/Envoy）	智能快递员	接收服务请求、查询控制面下发的路由规则、执行流量转发操作，全程严格遵循控制面指令，不主动决策

核心交互逻辑：控制面将用户定义的 CRD 规则（流量策略），翻译成数据面可识别的 xDS 配置，通过动态同步机制下发给每一个 Sidecar，确保路由规则实时生效、动态更新。

2.2 两大资源体系：xDS 底层协议与 Istio 上层规则

（一）xDS 协议族：配置下发的"底层语言"

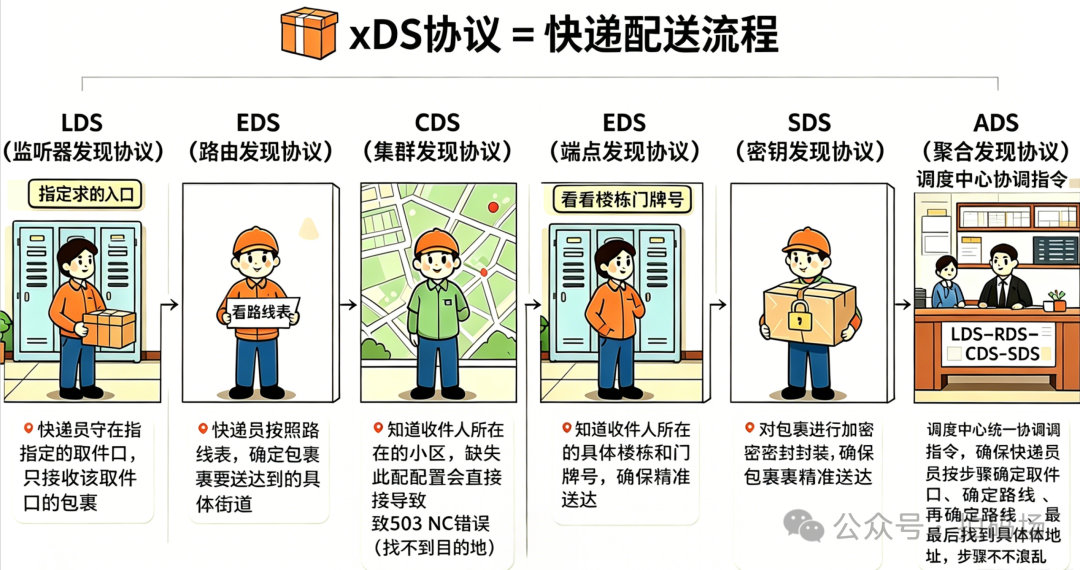

xDS 协议族是控制面与数据面之间的核心通信桥梁，负责动态下发路由、地址、实例等关键配置，保障数据面能够精准执行流量转发，各协议的核心作用可通过类比快速理解：

协议	核心作用	类比理解
LDS（监听器发现协议）	告诉 Sidecar "监听哪个端口接收请求"，定义请求的入口	快递员守在指定的取件口，只接收该取件口的包裹
RDS（路由发现协议）	告诉 Sidecar "接收的请求该转发到哪个目标服务"，定义转发方向	快递员按照路线表，确定包裹要送到的具体街道
CDS（集群发现协议）	告诉 Sidecar "目标服务对应的集群信息"，是流量转发的核心环节	知道收件人所在的小区，缺失此配置会直接导致 503 NC 错误（找不到目的地）
EDS（端点发现协议）	告诉 Sidecar "目标集群下的具体服务实例 IP + 端口"，定位到具体服务节点	知道收件人所在的具体楼栋和门牌号，确保包裹精准送达
SDS（密钥发现协议）	向 Sidecar 下发 TLS 证书，实现服务间通信的加密传输	对包裹进行加密封装，防止运输过程中信息泄露
ADS（聚合发现协议）	统一管理所有 xDS 配置，保证 LDS→RDS→CDS→EDS 的同步顺序，避免配置乱序导致故障	调度中心统一协调指令，确保快递员先明确取件口、再确定路线、最后找到具体地址，步骤不混乱

（二）Istio 核心 CRD：用户定义的"上层规则"

用户通过 YAML 配置 Istio CRD 资源，定义流量转发、访问控制等策略，控制面会将这些上层规则翻译成 xDS 配置，下发给数据面执行，各核心 CRD 的作用如下：

CRD 资源	核心作用	类比理解
VirtualService	定义"流量转发规则"，如请求路由、重试、超时等策略	为快递员指定具体的配送路线，明确不同包裹的转发方式
DestinationRule	定义"服务接收流量的策略"，如负载均衡、熔断、TLS 配置等	收件人小区的配送规则，明确快递员如何高效、安全地送达包裹
Gateway	定义 Mesh 的"入口/出口"，管控外部流量进入 Mesh 及内部流量流出 Mesh	城市的进出关口，管控包裹的进出通道，防止非法流量进入
Sidecar	定义单个服务的"通信范围"，关联服务端口与集群，是端口与集群之间的关键桥梁	快递员专属的取件和配送范围，明确其负责的取件口和配送区域
AuthorizationPolicy	定义"服务访问权限"，控制哪些服务可以访问目标服务，配置不当会阻断 xDS 同步	收件人设定的访问权限，只允许指定的快递员上门配送，权限设置不当会导致快递无法送达
WorkloadEntry	定义集群的服务实例，记录实例的 IP、端口等信息，是 EDS 加载的核心数据源	收件人的具体地址信息，是快递员最终送达的目标

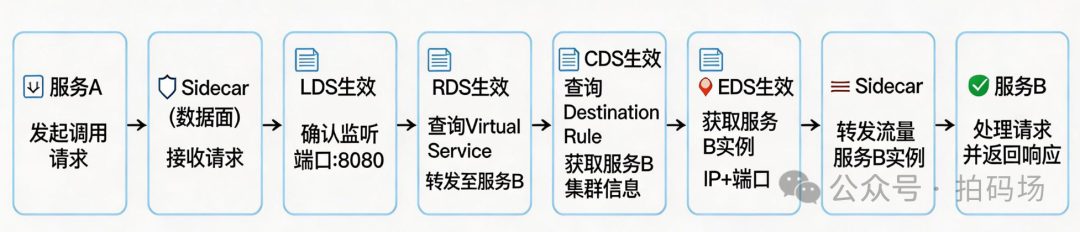

2.3 正常路由全链路：先睹为快

结合上述两大核心体系，正常情况下 Mesh 路由的全链路流程（以服务 A 调用服务 B 为例）如下：

服务 A 发起调用请求 → Sidecar（数据面）接收请求 → LDS 生效（确认 Sidecar 监听的业务端口，如 8080）→ RDS 生效（查询 VirtualService 规则，确认请求需转发到服务 B）→ CDS 生效（查询 DestinationRule，获取服务 B 对应的集群信息）→ EDS 生效（获取服务 B 集群下的具体实例 IP + 端口）→ Sidecar 转发流量至服务 B 实例 → 服务 B 处理请求并返回响应。

三、问题复现与定位：从错误现象反推断链环节

3.1 关键信息收集：还原故障现场

异常现象

• 由于业务有鉴权需求，在验证站点A上进行功能验证，配置 AuthorizationPolicy 权限规则后，同namespace的B、C 等服务立即出现 503 NC 错误，服务调用失败，且B、C均为刚刚有过发布或重启的服务；

• 删除 AuthorizationPolicy 规则后，503 NC 错误快速消失，服务调用恢复正常。

核心线索与初步分析

• 日志特征：Sidecar 日志中反复出现 "NO CLUSTER" 提示，结合 xDS 协议原理，可直接判断故障核心是 CDS 集群配置缺失------Sidecar 无法获取目标服务的集群信息，导致流量转发无方向；

• 关联分析：故障发生与 AuthorizationPolicy 的配置、删除操作完全同步，无任何时间差，且删除后立即恢复，说明 503 NC 错误与 AuthorizationPolicy 配置存在强因果关系，初步推断是该权限规则配置不当，间接导致 CDS 配置无法正常同步；

• 初步结论：AuthorizationPolicy 配置是触发 503 NC 错误的核心诱因，其可能导致 CDS 集群配置缺失，进而引发"NO CLUSTER"错误，后续需通过复现验证该推断，并明确 CDS 缺失的具体细节。

3.2 故障复现：验证诱因，明确 CDS 缺失细节

为验证"AuthorizationPolicy 导致 CDS 缺失"的初步结论，同时明确 CDS 缺失的具体内容，搭建与线上一致的测试环境，分步操作复现故障，精准定位缺失的集群信息。

复现环境说明

与线上环境完全一致：服务通过 WorkloadEntry 注册实例，AuthorizationPolicy 规则作用于整个命名空间，业务核心端口为 8080，服务重新启动。

复现步骤、操作及结果

步骤	操作	结果	关键结论
1	添加 AuthorizationPolicy 规则	服务重启报 503 NC 错误，与线上故障现象完全一致	AuthorizationPolicy 配置是触发 503 NC 错误的直接诱因
2	查看 Sidecar 配置（重点检查 CDS、LDS）	LDS 加载默认 inbound:http:8080 端口；CDS 未同步 inbound:8080 集群	CDS 缺失的具体内容为 inbound:8080 集群
3	保持配置不变，等待 30 分钟后复查 Sidecar 配置及服务状态	错误恢复，Sidecar 配置重新推送成功，CDS inbound:8080 被补全	存在 CDS 配置延迟推送完整的情况
4	未配置任何 AuthorizationPolicy 规则	服务重启后调用成功，LDS 缺少inbound:http:8080 端口，CDS缺少inbound:8080,但不会产生503错误	无 AuthorizationPolicy 时，缺少inbound:8080 CDS也不会产生503错误

复现结论

AuthorizationPolicy配置下发导致 LDS 加载 8080 业务端口监听配置，而此时 CDS 未同步 inbound:8080 集群，最终触发 503 NC 错误；结合步骤4可知，无该权限规则时配置同步正常，进一步验证了 AuthorizationPolicy 是核心诱因，且明确了 CDS 缺失的具体对象为 inbound:8080 集群。

3.3 源码深挖：解析 inbound:8080 集群缺失的底层原因

为确定inbound:8080 集群为何会缺失，深入 Istio 控制面源码，聚焦 CDS 集群生成、核心流程，拆解底层逻辑。

核心源码分析（聚焦关键流程）

Istio 控制面生成 CDS 集群的核心源码如下逻辑：

​​​​​

func (configgen *ConfigGeneratorImpl) buildInboundClusters(cb *ClusterBuilder, instances []*model.ServiceInstance, cp clusterPatcher) []*cluster.Cluster {
	clusters := make([]*cluster.Cluster, 0)
	sidecarScope := cb.proxy.SidecarScope
	noneMode := cb.proxy.GetInterceptionMode() == model.InterceptionNone
	_, actualLocalHost := getActualWildcardAndLocalHost(cb.proxy)
	if !sidecarScope.HasCustomIngressListeners {
		if noneMode {
			return nil
		}
		clustersToBuild := make(map[int][]*model.ServiceInstance)
		for _, instance := range instances {
			ep := int(instance.Endpoint.EndpointPort)
			clustersToBuild[ep] = append(clustersToBuild[ep], instance)
		}

		bind := actualLocalHost
		if features.EnableInboundPassthrough {
			bind = ""
		}
		// For each workload port, we will construct a cluster
        // 根据 WorkloadEntry 的数据获取端口信息，信也科技拉入流量是在服务启动 ready 后的，因此不会生成
		for _, instances := range clustersToBuild {
			instance := instances[0]
			localCluster := cb.buildInboundClusterForPortOrUDS(int(instance.Endpoint.EndpointPort), bind, instance, instances)
			// If inbound cluster match has service, we should see if it matches with any host name across all instances.
			var hosts []host.Name
			for _, si := range instances {
				hosts = append(hosts, si.Service.Hostname)
			}
			clusters = cp.conditionallyAppend(clusters, hosts, localCluster.build())
		}
		return clusters
	}
    // 在SideCar中自己配置端口数据
	for _, ingressListener := range sidecarScope.Sidecar.Ingress {
		// LDS would have setup the inbound clusters
		// as inbound|portNumber|portName|Hostname[or]SidecarScopeID
		listenPort := &model.Port{
			Port:     int(ingressListener.Port.Number),
			Protocol: protocol.Parse(ingressListener.Port.Protocol),
			Name:     ingressListener.Port.Name,
		}

		// Set up the endpoint. By default, we set this empty which will use ORIGINAL_DST passthrough.
		// This can be overridden by ingress.defaultEndpoint.
		// * 127.0.0.1: send to localhost
		// * 0.0.0.0: send to INSTANCE_IP
		// * unix:///...: send to configured unix domain socket
		endpointAddress := ""
		port := 0
		if strings.HasPrefix(ingressListener.DefaultEndpoint, model.UnixAddressPrefix) {
			// this is a UDS endpoint. assign it as is
			endpointAddress = ingressListener.DefaultEndpoint
		} else if len(ingressListener.DefaultEndpoint) > 0 {
			// parse the ip, port. Validation guarantees presence of :
			parts := strings.Split(ingressListener.DefaultEndpoint, ":")
			if len(parts) < 2 {
				continue
			}
			var err error
			if port, err = strconv.Atoi(parts[1]); err != nil {
				continue
			}
			if parts[0] == model.PodIPAddressPrefix {
				endpointAddress = cb.proxy.IPAddresses[0]
			} else if parts[0] == model.LocalhostAddressPrefix {
				endpointAddress = actualLocalHost
			}
		}
		// to generate the right cluster name that LDS expects inbound|portNumber|portName|Hostname
		instance := configgen.findOrCreateServiceInstance(instances, ingressListener, sidecarScope.Name, sidecarScope.Namespace)
		instance.Endpoint.Address = endpointAddress
		instance.ServicePort = listenPort
		instance.Endpoint.ServicePortName = listenPort.Name
		instance.Endpoint.EndpointPort = uint32(port)

		localCluster := cb.buildInboundClusterForPortOrUDS(int(ingressListener.Port.Number), endpointAddress, instance, nil)
		clusters = cp.conditionallyAppend(clusters, []host.Name{instance.Service.Hostname}, localCluster.build())
	}

	return clusters
}

源码解析与故障根源推导

结合上述源码，结合本次故障场景，可清晰拆解 inbound:8080 集群缺失的底层原因，inbound:8080有两种情况可生成：

1. WorkloadEntry完成注册后会生成inbound:8080 CDS,但由于信也科技拉入流量是在服务启动 ready 后的，而Sidecar启动后，控制面Istio就会进行推送，此时WorkloadEntry由于还未拉入流量因此还未注册，因此重启后并不会生成inbound:8080的CDS，这也解释了为何30分钟后再次推送时inbound:8080会被成功推送，因为30分钟后早已完成拉入流量操作， WorkloadEntry已成功注册；

2. Sidecar 未配置 ingress 端口声明，导致控制面无法识别 8080 为业务端口：源码中明确，CDS 集群的生成依赖 Sidecar.Ingress 配置的端口，若未配置 ingress 端口，控制面仅会生成默认的 inbound:http:0 集群，不会主动生成 8080 对应的 inbound 集群，而信也入口是采用nginx来控制入口，并未配置ingress，导致也不会生成inbound:8080。

3.4 最终根因总结

结合现象分析、故障复现、源码深挖，本次 503 NC 错误的最终根因为：

1. 核心诱因：AuthorizationPolicy 配置会触发inbound:8080 LDS 下发，当通过 8080 端口路由时却未找到对应 CDS 集群，导致产生了503；

2. 基础前提：Sidecar 未配置 ingress:8080 端口声明，控制面无法主动识别 8080 为业务核心端口，无法触发该端口的 CDS 集群生成逻辑；

3. 直接结果：两者共同作用，导致 CDS 无法同步 inbound:8080 集群，但请求路由时又需要使用该集群，流量由于无法找到目标服务集群，最终触发 503 NC 错误。

四、深度剖析：xDS 与 CRD 的联动机制解密

4.1 AuthorizationPolicy 与xDS路由联动

AuthorizationPolicy 核心作用是管控服务访问权限，但它同时具备"配置开关"的隐藏属性，其配置会影响 xDS 配置的同步：

• AuthorizationPolicy 功能是"哪些服务可以访问目标服务"，逻辑上貌似与路由的 xDS 配置无关，但其实底层依赖了Sidecar监听的入口，因此AuthorizationPolicy下发时会触发LDS的下发。

• AuthorizationPolicy，是namespace级别的，因此当同namespace的xDS服务未同步完全时，就会导致请求异常

4.2 Sidecar ingress：端口与集群之间的关键桥梁

Sidecar 的 ingress 端口声明，是连接"业务端口"与"集群配置"的核心纽带。当 Sidecar 配置了 ingress 端口声明（如 8080），控制面会生成对应 inbound: 端口的 LDS 监听配置和 CDS 集群配置，进而关联 WorkloadEntry 注册的服务实例，形成"端口→集群→实例"的完整关联。

4.3 CDS 缺失：503 NC 的直接技术根源

日志中"NO CLUSTER"的提示，直接指向 CDS 集群配置缺失------Sidecar 接收请求后，通过 RDS 确定了目标服务，但无法通过 CDS 获取该服务对应的集群信息，相当于"知道要去哪个小区，但不知道小区在哪里"，最终无法转发流量，返回 503 NC 错误。

故障连锁反应链：CDS 集群配置缺失 → EDS 无对应集群的实例可加载 → Sidecar 无法找到目标服务实例 → 流量无法转发 → 服务返回 503 NC 错误。

本次故障中，由于 Sidecar 缺少 ingress 端口声明，导致CDS 集群配置同步不全，最终导致了503 NC。

五、解决方案：补全 Mesh 路由的全链路配置

5.1 修复方案

针对本次故障的根因（AuthorizationPolicy 配置范围过大、Sidecar ingress 配置缺失），制定以下修复方案，确保路由全链路通畅，同时避免后续同类故障：

1. 精准控制权限：AuthorizationPolicy 规则限定作用范围，从"命名空间级"缩小为"服务级"，仅针对特定服务设置访问权限，避免阻断业务端口的 xDS 配置同步；

2. 关联端口与集群：通过 Sidecar 的 ingress 端口声明，明确业务核心端口（如 8080），触发控制面生成对应端口的 LDS、CDS 配置；

5.2 关键配置

调整 AuthorizationPolicy（缩小作用域）

将原有的命名空间级 AuthorizationPolicy，修改为服务级，仅限制非法服务访问目标服务，避免影响其他服务的 xDS 配置同步。

配置 Sidecar 的 ingress 规则

为服务 B 的 Sidecar 补充 ingress 端口声明，明确业务核心端口 8080，关联集群与实例，具体 YAML 配置如下：

apiVersion: networking.istio.io/v1alpha3
kind: Sidecar
metadata:
  name: service-b-sidecar
  namespace: default-framework-mesh
spec:
  ingress:
  - port:
      number: 8080
      protocol: HTTP
    defaultEndpoint: 127.0.0.1:8080
  egress:
  - hosts:
    - "istio-system/*"
    - "istio-config/a.com"
  workloadSelector:
    labels:
      app: "b.com"

5.3 验证结果

配置修改并生效后，对服务状态及 Sidecar 配置进行验证，结果如下：

• 业务验证：服务 A 调用服务 B 成功，503 NC 错误彻底消失；

• LDS 验证：Sidecar 成功监听 8080 端口， ingress 配置生效；

• CDS 验证：控制面成功同步 inbound:8080 集群配置，集群信息完整；

六、总结

核心结论

• Istio 503 NC 错误的直接根因是 CDS 集群信息缺失（NO CLUSTER），Sidecar 无法获取目标服务的集群信息，导致流量转发失败；

• 本次问题的核心诱因是 AuthorizationPolicy 触发了LDS下发，但 Sidecar 缺失 ingress 端口配置，无法生成对应的 CDS 集群；

关键优化点

1. 精准配置 AuthorizationPolicy：避免全局覆盖式配置，仅针对需要授权的服务 / 端口生效，减少不必要的 xDS 同步触发；

2. 补充 Sidecar ingress 端口配置：为所有业务端口配置对应的 ingress 规则，确保 Sidecar 能识别业务端口并生成 CDS 集群；

通过本次故障排查，我们不仅解决了具体的 503 NC 问题，更系统性地理解了 Mesh 路由的完整链路（LDS→RDS→CDS→EDS），明确了 xDS 协议族与 Istio CRD 资源的联动机制，也认识到 AuthorizationPolicy 不仅是"权限守卫"，更是影响 xDS 配置同步的"配置开关"。同时，我们也总结出一套实用的排查思路------"查端口（LDS）、查集群（CDS）、查实例（EDS）"，以及一条核心配置原则：能用服务级配置，就不使用命名空间级配置，从源头避免配置冲突和故障隐患。
