注：本系列 PCB 设计笔记基于Expert 电子实验室实战教学内容整理拆解，结合官方芯片手册逐一讲解最小系统核心电路原理与 PCB 设计规范，通俗易懂、干货实战向！请大家多多支持 Expert 电子实验室！
一、电源电路：Type-C 输入 + 稳压与去耦
电源是单片机的 "心脏"，供电不稳定会直接导致板子跑飞、复位甚至烧芯片。我的电源电路分为三部分：Type-C 5V 输入、AMS1117-3.3 稳压、单片机电源去耦。

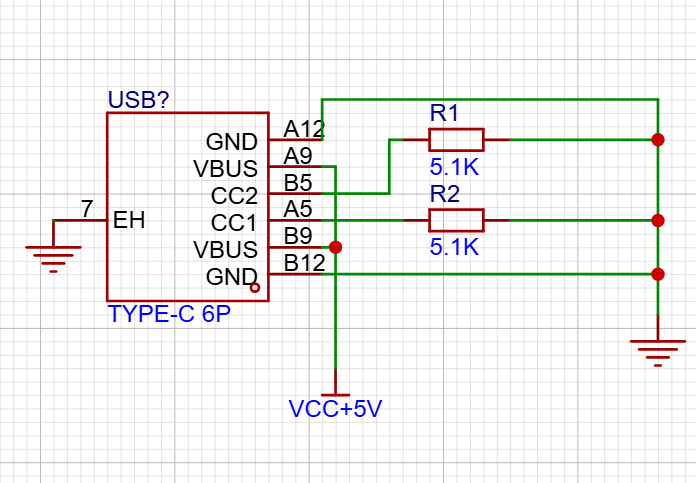

1. Type-C 5V 输入电路
电路原理
Type-C 接口的CC1/CC2引脚各接了一个5.1kΩ 下拉电阻到地。
根据 Type-C 规范，接收电源的设备必须在 CC 引脚上接 5.1kΩ 下拉电阻，充电器 / 电脑识别到这个电阻后，才会向VBUS引脚输出 5V 电压；如果省略这两个电阻，Type-C 线插上去也不会供电
2. AMS1117-3.3 稳压电路
参考电路

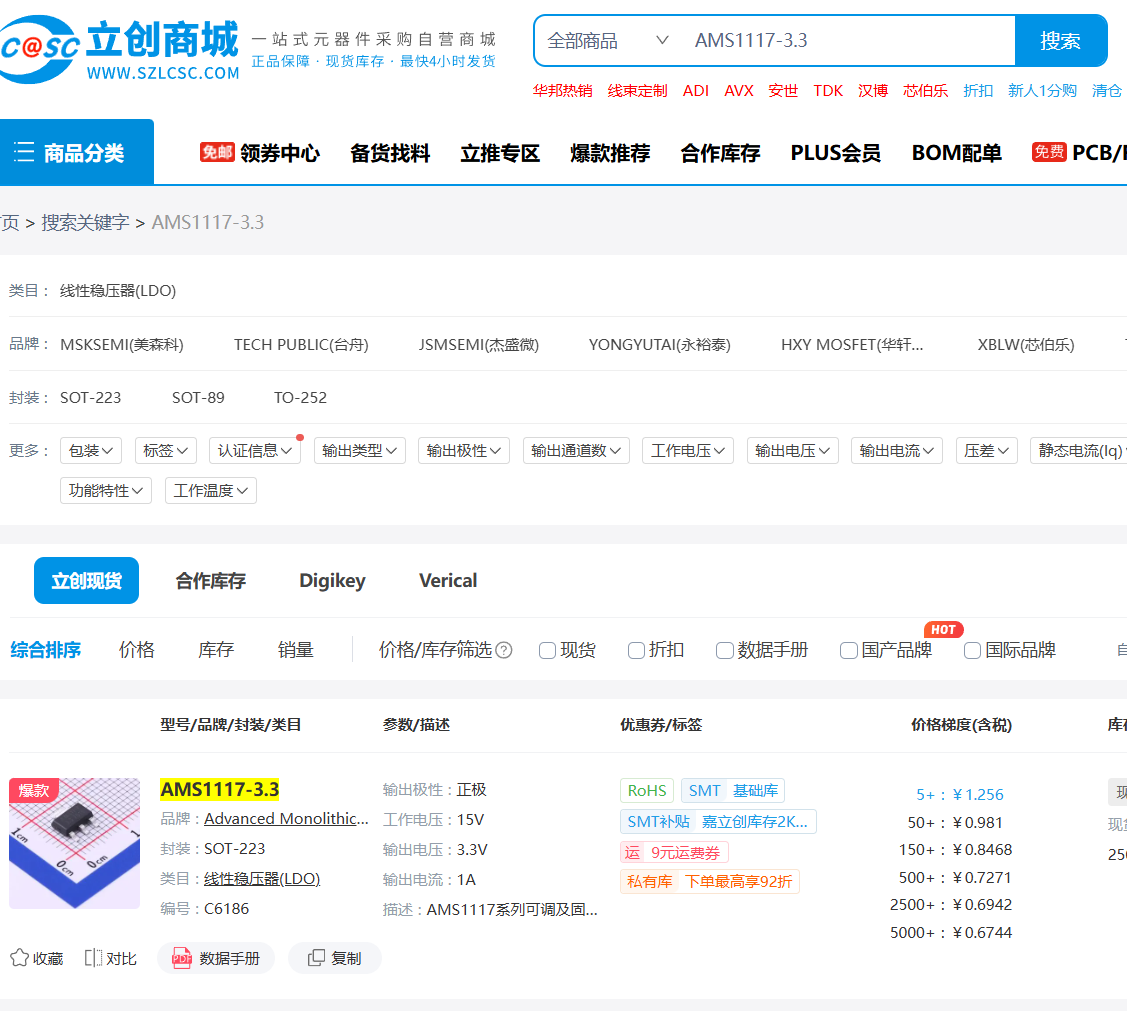

去立创商城看数据手册

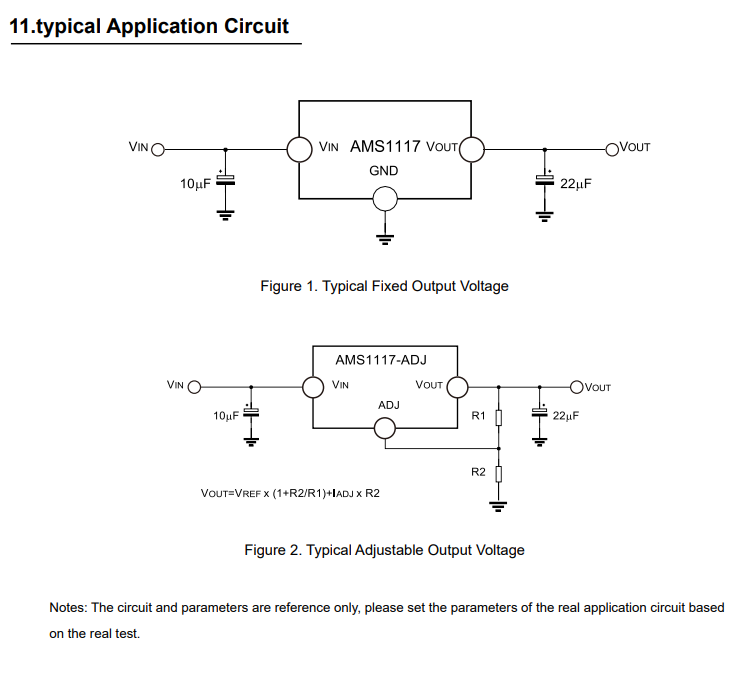

设计这部分电路前，我先仔细研读了 AMS1117 的官方数据手册，里面给出了两种典型应用电路：固定输出（如 AMS1117-3.3）和可调输出（AMS1117-ADJ），新手设计一定要以官方手册的推荐电路为基准，再根据自己的需求微调。
固定输出版本（如 AMS1117-3.3）：
- 输入侧：必须接一个10μF的滤波电容到地，用于滤除输入纹波、抑制 LDO 自激振荡。
- 输出侧：必须接一个22μF的滤波电容到地，这是 AMS1117 稳定工作的关键，电容的等效串联电阻还会影响环路稳定性，手册推荐使用钽电容或低 ESR 的陶瓷电容。
可调输出版本（AMS1117-ADJ）：需搭配分压电阻 R1、R2 设置输出电压，公式为：
官方推荐的基础上，做了兼容高低频滤波的优化，同时完全遵循了手册的核心要求
| 电路部分 | 官方推荐 | 新的设计 | 说明 |
|---|---|---|---|
| 输入侧电容 | 10μF | 10μF + 100nF 并联 | 保留了手册要求的 10μF 大电容，额外增加 100nF 陶瓷电容滤除高频噪声 |
| 输出侧电容 | 22μF | 10μF + 100nF 并联 | 因我使用低 ESR 陶瓷电容，用 10μF 替代手册的 22μF，同样满足稳定性要求，搭配 100nF 滤除高频纹波 |
| 电源指示灯 | 无 | 3.3V 串联 1kΩ 电阻 + LED | 额外增加的功能，不影响 LDO 核心工作 |

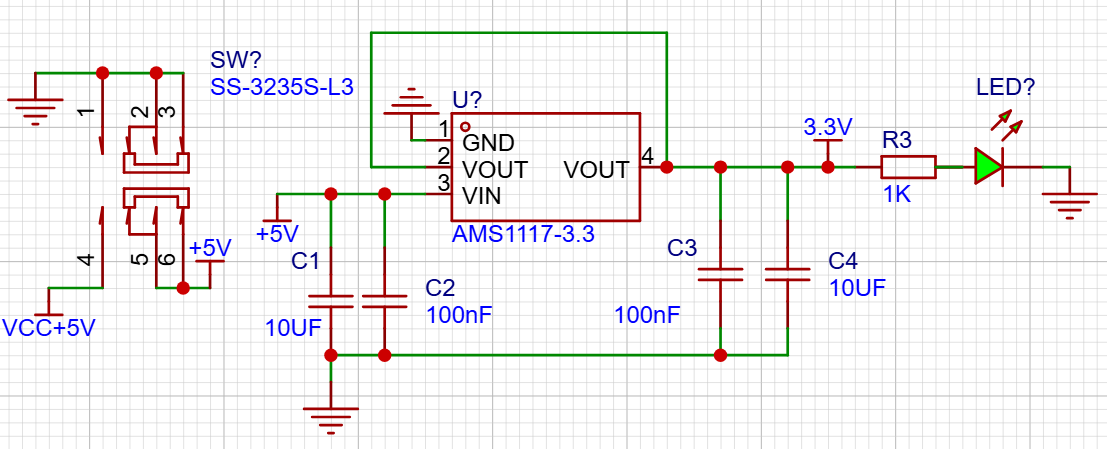

电路结构
- 输入侧：+5V 接 10μF 电解电容 + 100nF 陶瓷电容到地
- 输出侧：3.3V 接 100nF 陶瓷电容 + 10μF 电解电容到地
- 电源指示灯：3.3V 串联 1kΩ 电阻 + LED 到地
核心原理
线性稳压器 AMS1117 将 Type-C 输入的 5V 转为 3.3V，给后续外设供电。这里用了 "大电容 + 小电容" 并联的经典滤波方案，解决单一电容的短板： - 10μF 大电容：滤除低频纹波，同时给 LDO 提供环路补偿，防止振荡
- 100nF 小电容：滤除高频噪声，优化电源纯净度
- LED 限流电阻：1kΩ 电阻的作用是限制 LED 电流，计算得：I=(3.3V−2V)/1kΩ=1.3mA这个电流既能让 LED 正常点亮，又不会因为过流加速老化，是电源指示灯的通用选择。

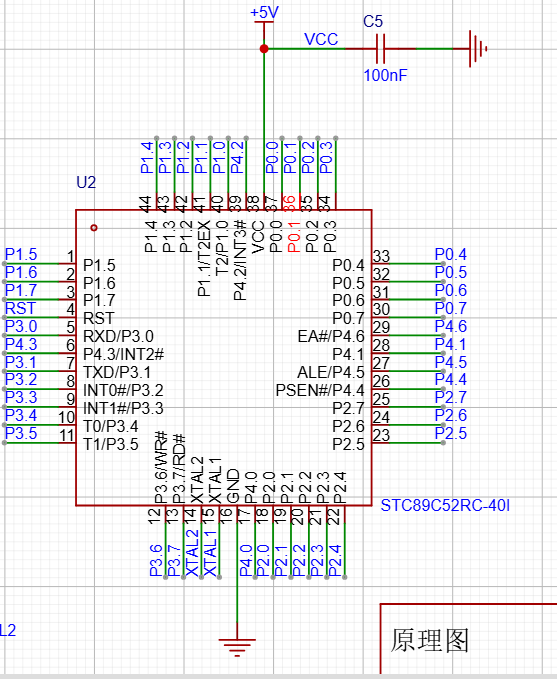

3. 单片机电源去耦电路
电路原理
STC89C52 的VCC引脚直接接了一个 100nF 陶瓷电容到地。
这个电容相当于单片机的 "微型电池"，当单片机内部逻辑门开关产生纳秒级电流尖峰时，电容可以立刻放电提供电流，避免电源线上的压降导致电压波动；同时滤除高频噪声，防止干扰单片机正常工作。
电容必须紧贴单片机的 VCC 引脚，距离最好不超过 2mm，否则高频滤波效果会大打折扣。
二、复位电路：RC 上电复位 + 手动复位
STC89C52 是高电平复位，当RST引脚电压高于0.7×VCC（约 3.5V）且持续≥2 个机器周期时，单片机会触发复位。复位电路同时实现了上电自动复位和按键手动复位

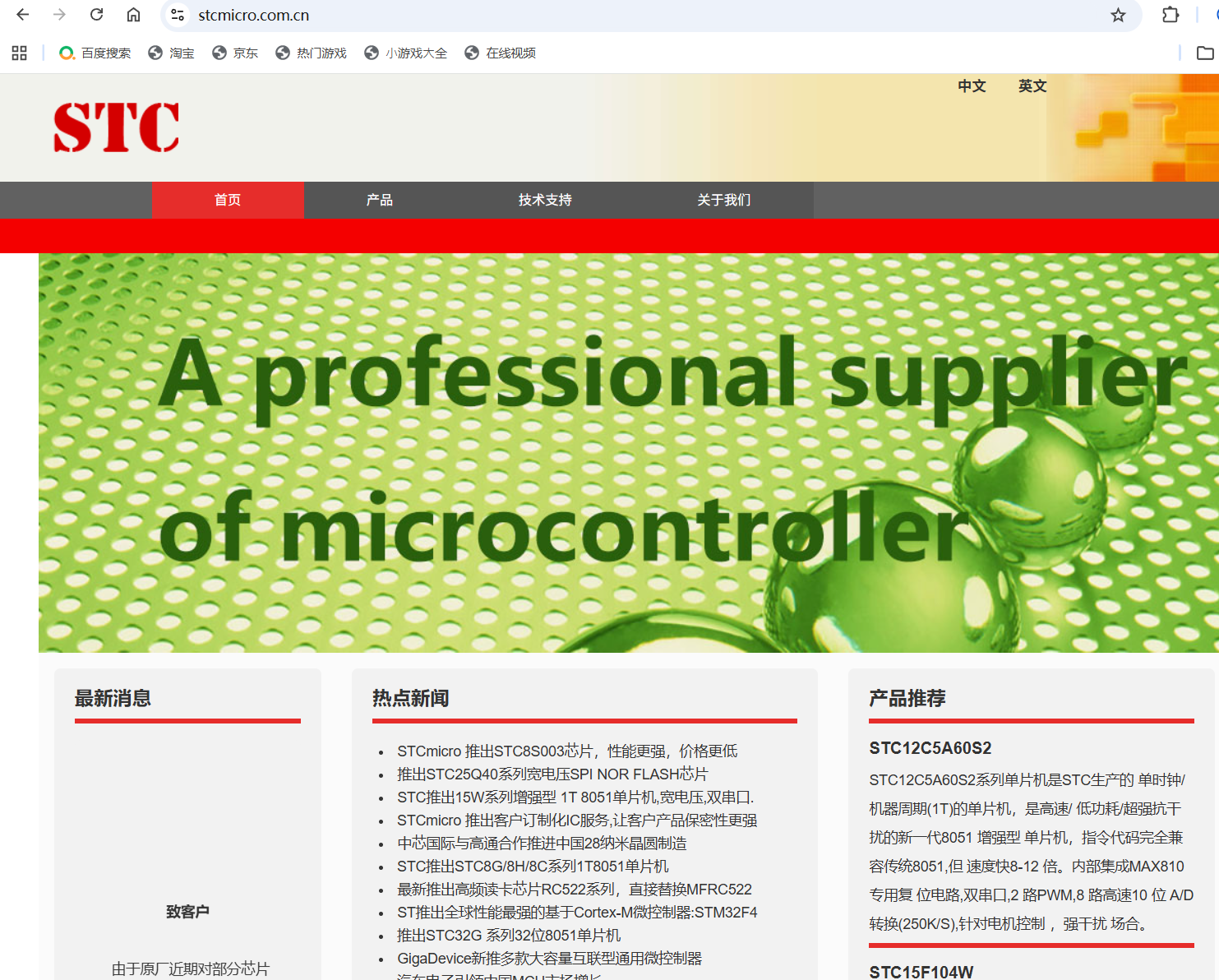

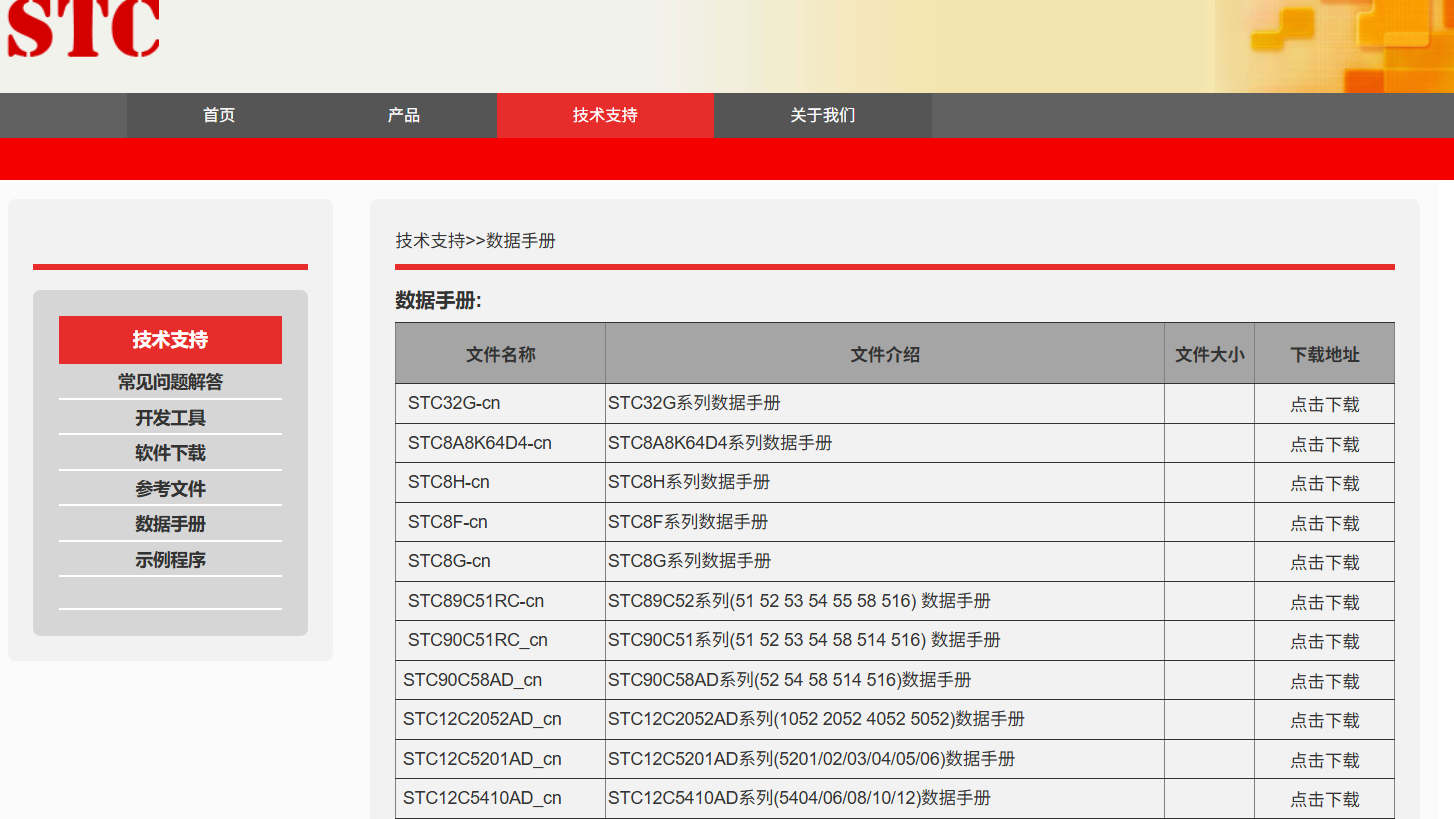

去STC官网找到

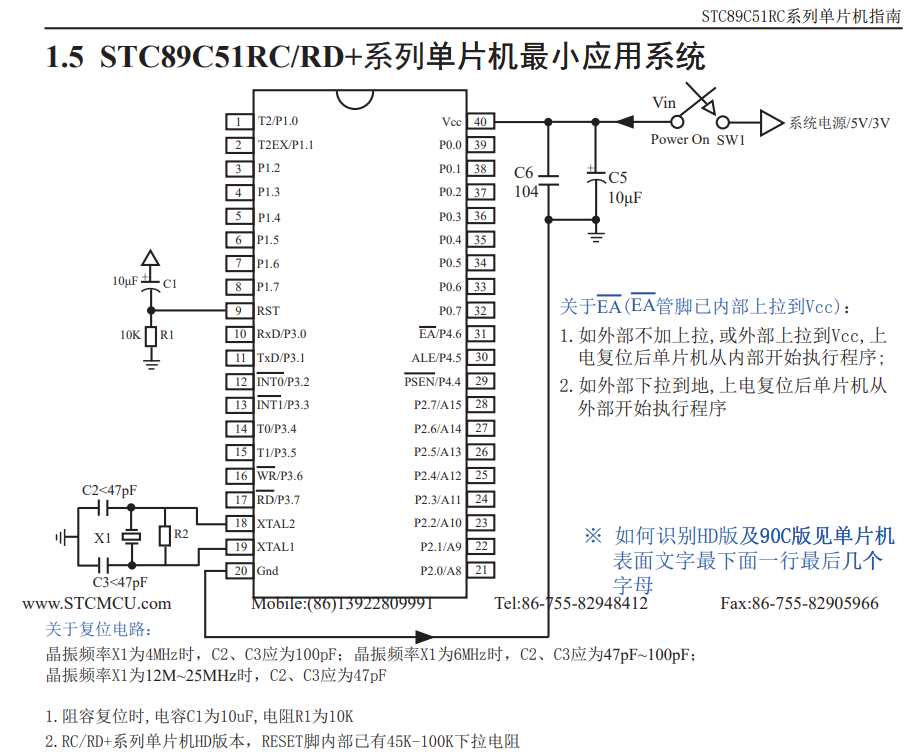

- 官方手册复位电路解析
STC 官方指南中明确给出了阻容复位的推荐参数：
阻容复位时，电容 C1 为 10uF，电阻 R1 为 10K。
同时手册补充说明：RC/RD + 系列单片机 HD 版本，RESET 脚内部已有 45K-100K 下拉电阻，外部下拉电阻可省略，但为了兼容所有版本，我还是保留了 10kΩ 下拉电阻。

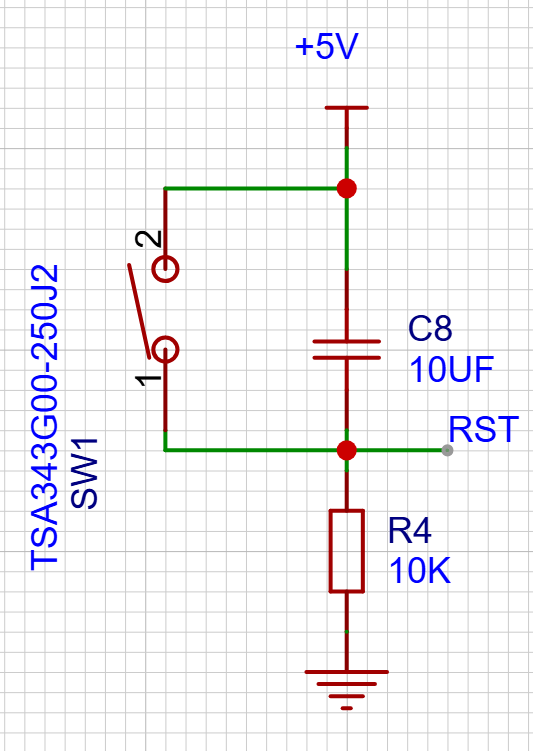

电路工作原理
上电自动复位 ：利用电容两端电压不能突变的特性，上电瞬间RST引脚被电容同步拉到高电平，随后电容通过 10kΩ 电阻放电，电压逐渐下降，低于复位阈值后单片机退出复位，开始运行程序。
手动复位 ：按下按键时，RST引脚直接接 + 5V，被强制拉到高电平触发复位；松开按键后，RST引脚通过 10kΩ 电阻下拉到地，退出复位状态。

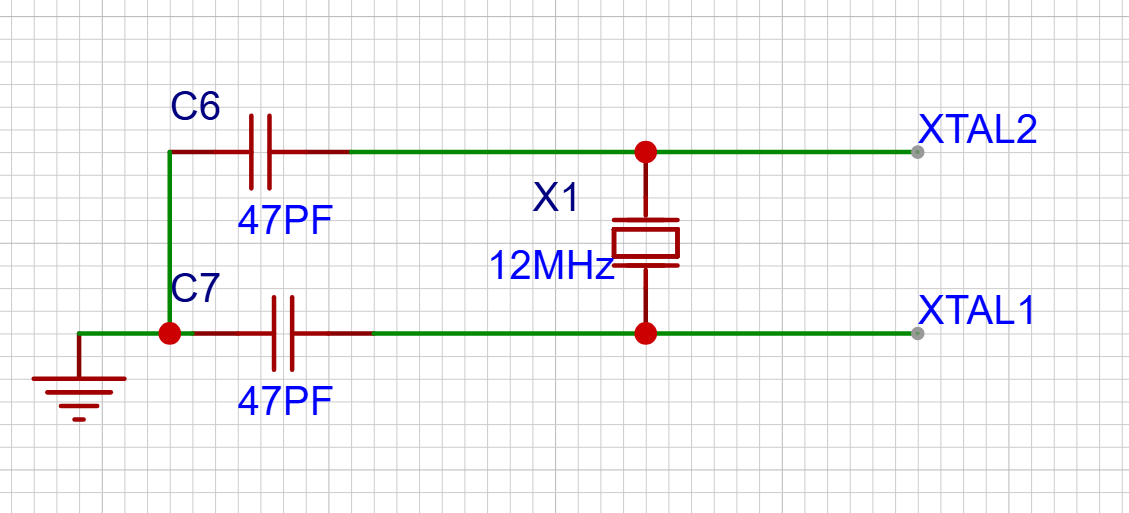

三、晶振电路：12MHz 皮尔斯振荡电路
晶振是单片机的 "心跳发生器"，所有指令执行、定时器计时都依赖它提供的稳定时钟信号。我的电路用了 12MHz 晶振，搭配 47pF 负载电容，完全遵循 STC 官方手册的推荐参数。
选择 12MHz 晶振的原因是，51 单片机的机器周期为 12 个时钟周期，此时 1 个机器周期正好是 1μs，延时、定时器计算都非常方便，是新手入门的首选频率。
47pF 电容并联后等效为 23.5pF，加上走线和引脚的寄生电容（约 5pF），总负载电容约 28.5pF，刚好落在晶振的推荐范围内，和 STC 官方手册 "12M~25MHz 晶振搭配 47pF 电容" 的要求完全一致。
总结
AMS1117 还是 STC89C52，官方手册的典型电路和参数都是经过验证的，新手不要凭感觉改参数，先照着手册做，再根据实际情况微调，能避开 90% 的坑～
