做过PCB设计的人都知道，接地是EMC的命门。但很多人对接地的理解停留在把地连上就行，至于怎么连、连在哪儿、连几个点，往往一笔带过。结果板子打回来，EMC测试一塌糊涂，反复整改找不到原因，最后才恍然大悟------问题出在接地方式上。
其实接地方式的选择，核心就一个判断依据：信号频率。低频电路和高频电路，接地策略完全不同。用错了，轻则信号质量差，重则整个系统EMC不过关。今天就把单点接地和多点接地掰开揉碎聊一聊，搞清楚什么场景该用什么方式。
一、单点接地：低频电路的稳妥选择
1、单点接地的基本原理
单点接地，说白了就是整个系统中所有子电路的地线最终汇聚到一个公共点。这个公共点通常选在电源的负极或者系统的参考地。
按连接方式的不同，单点接地又分两种：串联式单点接地 和并联式单点接地。
串联式单点接地，是把各个模块的地线像串珠子一样依次串联，最后连到公共接地点。这种方式走线简单，节省空间，但有一个明显的问题------各模块的地线共享同一段路径，后级模块的地电流会经过前级模块的地线，产生公共阻抗耦合。说白了，A模块的地电位会被B模块的电流干扰，信号越敏感的模块越容易受影响。
串联式接地示意： 模块A → 模块B → 模块C → 公共接地点 （电流逐级叠加，前级地电位被后级干扰）
并联式单点接地，则是每个模块各自拉一根地线直接连到公共接地点，各模块地线互不交叉。这种方式没有公共阻抗耦合的问题，各模块地电位互不影响，但走线复杂，在高频时地线过长反而会引入新的问题。
并联式接地示意： 模块A ─┐ 模块B ─┤→ 公共接地点 模块C ─┘ （各模块独立走线，互不干扰）
2、为什么低频适合单点接地
低频信号的波长很长，地线的长度远小于信号波长，地线上的电压降可以忽略，不会形成明显的地线环路。所以单点接地在低频电路中工作得很好，各模块之间不会因为地线产生明显的串扰。
说起来，很多音频电路、传感器采集电路、低速控制电路，频率都在几十kHz甚至更低，用单点接地完全没问题。甚至有些精密测量电路，就是因为单点接地避免了地环路，才保证了测量精度。
一般来说，工作频率在1MHz以下的电路，推荐优先采用单点接地。
二、多点接地：高频电路的必然选择
1、多点接地的基本原理

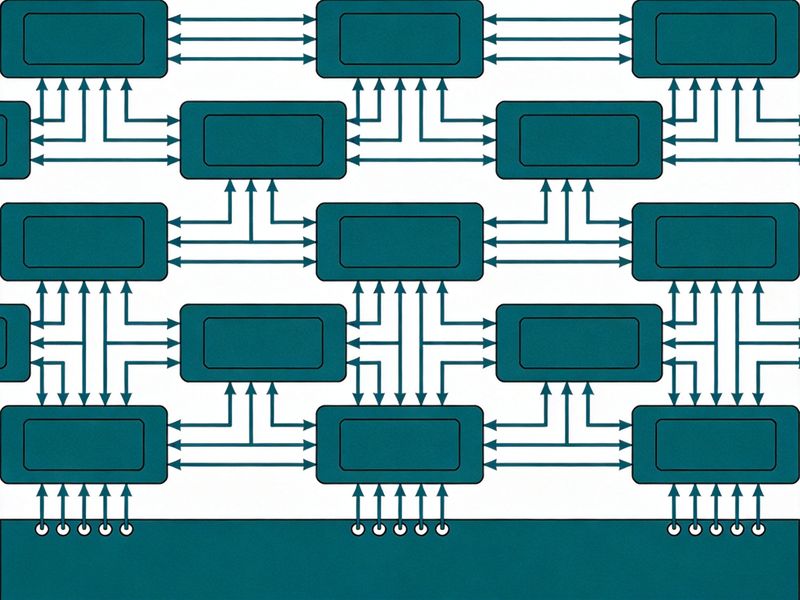

多点接地是让系统中各个模块就近连接到地平面，通过低阻抗的地平面提供回流路径。每个模块不需要把地线拉到一个公共点，而是直接连到最近的地面。
这种方式的核心在于地平面。一个良好的地平面具有极低的阻抗，高频信号可以通过地平面快速回流，回路面积小，辐射低。按我的经验，很多EMC不过关的板子，说白了就是地平面被割得支离破碎，回流路径太长。
2、为什么高频必须多点接地
当信号频率升高后，地线的长度开始接近甚至超过信号波长的1/20，地线不再是一个简单的导线，而是变成了传输线。此时地线的感抗急剧增大，如果还坚持单点接地，长地线带来的阻抗会导致严重的地电位差，各模块之间反而产生更大的干扰。
而且高频信号对回流路径非常敏感。回流路径越长、回路面积越大，EMI辐射就越强。多点接地通过就近接地，把回路面积压到最小，自然就能有效降低辐射。
举个例子，一个100MHz的信号，波长3米，1/20波长就是15厘米。如果你的地线长度超过15厘米还用单点接地，地线上的压降已经不能忽略了，这时候必须切到多点接地。
一般来说，工作频率在10MHz以上的电路，必须采用多点接地。
三、1MHz到10MHz的灰色地带
1、过渡频段的判断依据
说完了低频和高频的明确选择，中间这个1MHz到10MHz的过渡区间才是最让人头疼的。
在这个频段，单点接地的地线长度已经不能忽略，但多点接地的地平面又未必足够完善。这时候需要根据具体板子的实际情况来判断：如果板子尺寸较小，地线长度可以控制在波长1/20以内，仍然可以采用单点接地；如果板子较大或者混合了多个频段的信号，就需要考虑多点接地或者混合接地策略。
2、混合接地的实战思路
实际项目中，很多工程师在这个过渡区间选择了混合接地------低频部分用单点接地，高频部分用多点接地，通过电容或电感在不同频段实现不同的接地特性。
比如用电容把高频噪声旁路到地，同时保持低频的单点接地结构。电容对低频呈高阻抗，低频信号不会通过电容形成地环路；但电容对高频呈低阻抗，高频噪声被旁路到地平面。反过来，用电感串联在地线上，低频时电感阻抗小，不影响单点接地；高频时电感阻抗大，阻断高频噪声在地线之间的串扰。
说白了，混合接地就是用器件的频率特性来动态切换接地方式，是一种非常实用的工程折中方案。
四、实际设计中的常见坑
1、低频电路混用多点接地
有些工程师图省事，不管什么电路都直接铺地平面、就近打孔接地。对于低频电路来说，多点接地反而会形成多个地环路，不同环路之间的地电位差会引入共模干扰，得不偿失。特别是模拟电路和传感器前端，对地环路的容忍度极低，一旦形成环路，噪声就很难消除。
2、高频电路坚持单点接地
另一种极端是，某些工程师对单点接地有执念，觉得接地就应该汇聚到一点。在高频电路中，这会导致地线过长、回路面积过大，EMI辐射严重，甚至可能引起信号完整性问题。高速数字电路、射频电路，地线哪怕多走几毫米，都可能带来不可预知的干扰。
3、混合接地中器件选型不当
混合接地需要用电容或电感来切换不同频段的接地方式，如果选型不当，比如电容的谐振频率和实际工作频率不匹配，或者电感在高频下发生自谐振，反而会引入新的问题。器件的寄生参数在高频下影响很大，不能只看标称值。
4、忽视地平面的完整性
多点接地的前提是有一个低阻抗的地平面。如果地平面上到处是分割、开槽，地电流被迫绕行，回路面积增大，多点接地的优势就完全丧失了。按我的经验，地平面的完整性比接地点的数量更重要------一个完整的地平面加上合理的过孔分布，远比到处打地孔但地平面千疮百孔要靠谱得多。
说到底，地平面上的分割和开槽，很多时候是因为布线时偷懒跨层造成的。规划好层叠结构，信号层紧挨地平面层，高速信号尽量不要跨越分割区，这些基本功做到位了，接地问题就解决了一大半。
总结
接地方式的选择不是拍脑袋决定的，而是由信号频率决定的。低频用单点接地，避免地环路；高频用多点接地，减小回路面积；过渡频段根据实际情况灵活选择。核心原则就一条：让回流路径最短、回路面积最小。
实际设计中，最忌讳的就是一刀切------不管什么电路都用同一种接地方式。把频率搞清楚，把接地方式选对，板子的EMC表现会有质的提升。接地看起来是小事，但往往是小事决定了最终结果。
