污水泵站PLC数据上云实战：西门子PLC + 映翰通IG502 + DM平台全流程

前言：这篇文章能帮你解决什么问题？

如果你正在做污水泵站、农村污水处理或类似水务项目的数字化改造，一定会遇到这些问题：

泵站分布分散，有的在郊区甚至偏远农村，现场根本没有有线网络
西门子PLC型号五花八门，S7-200、S7-300、S7-1200......通信协议各不相同
业主要求数据上传到他们自己的MQTT云平台，但具体怎么对接没有现成方案
几十上百个网关分布在各地，逐个现场维护根本不现实

这篇文章就是针对**"污水泵站西门子PLC数据采集，通过映翰通IG502网关经MQTT协议上传至用户自建云平台，并用映翰通DM平台统一管理所有网关"**这个完整场景，把每一步怎么做的详细过程写出来。

读完这篇文章，你会得到：

污水泵站物联网监控的整体架构设计思路
IG502采集西门子PLC数据的具体配置方法
MQTT对接用户云平台的完整步骤
如何用DM平台实现海量网关的远程集中管理

适用读者：工业自动化工程师、物联网实施人员、水务行业信息化负责人

一、项目背景与痛点分析

1.1 传统污水泵站管理的困境

传统的污水泵站管理主要依赖人工巡检和现场值守，面临几个核心痛点：

站点分散，运维成本高：一个城市的污水泵站可能分布在几十甚至上百个位置，巡检一趟耗时耗力
故障发现滞后：设备异常往往等到现场人员发现或居民投诉才知道，响应慢
数据孤岛严重：PLC采集了大量运行数据（水位、流量、水泵电流、电压等），但这些数据只存在于现场，无法远程查看和分析
网络条件差：很多泵站位于偏远区域，没有有线宽带，只能用4G/5G无线网络

1.2 为什么选择这套方案

针对上述问题，本文采用的技术方案是：

层级	选型	理由
现场控制	西门子PLC	污水行业主流，存量设备多
数据采集与上传	映翰通IG502边缘计算网关	支持多协议采集（S7/Modbus等）、4G联网、边缘计算能力-
数据传输协议	MQTT	轻量级、适合低带宽场景、工业物联网事实标准
云端	用户自建MQTT云平台	数据自主可控
网关管理	映翰通Device Manager（DM）平台	批量远程管理、固件升级、状态监控

二、整体架构设计

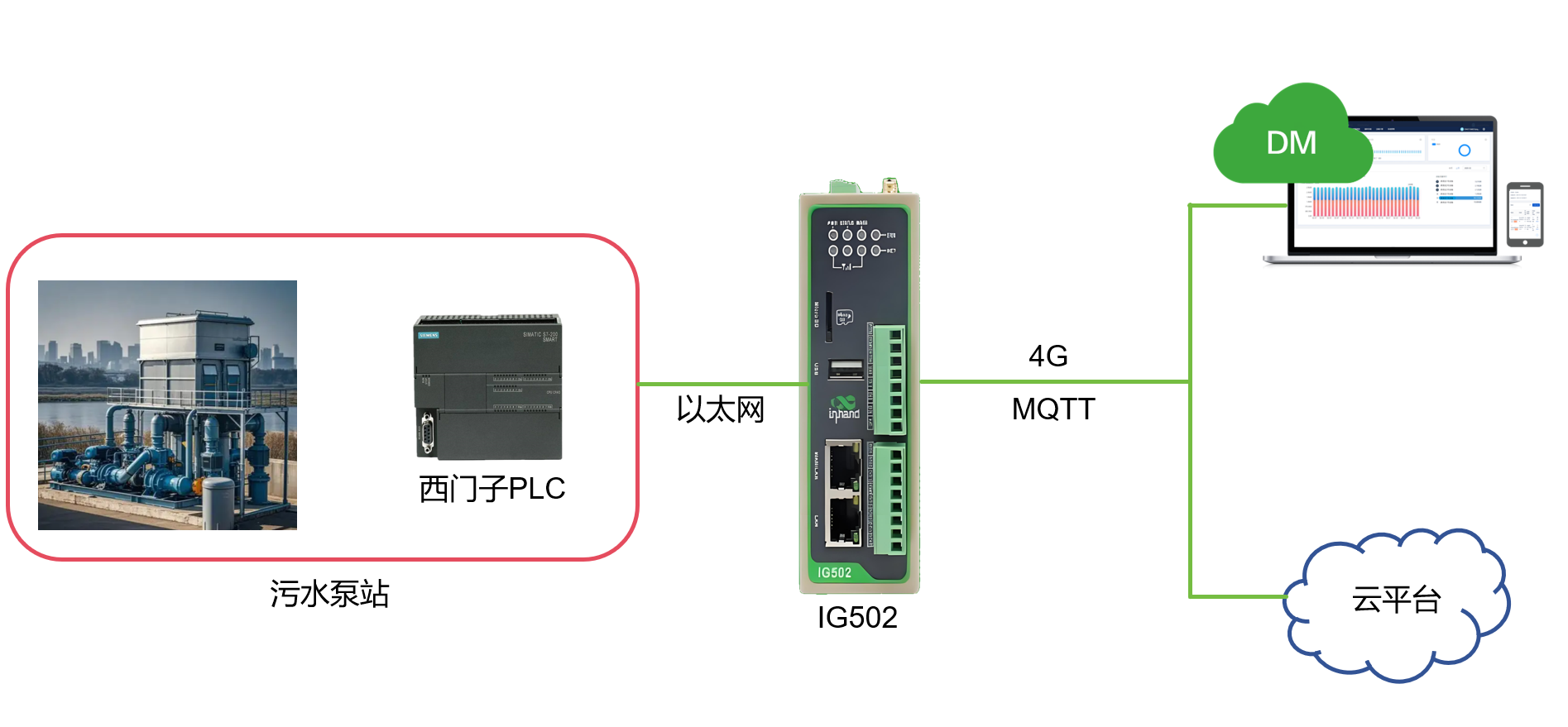

2.1 系统拓扑

数据流向

采集：IG502通过以太网（S7协议）连接西门子PLC，周期性读取寄存器数据。
转换：IG502将采集到的PLC数据转换为JSON格式。
上传：通过MQTT协议，经4G/有线网络将数据发布到用户指定的MQTT Broker。
存储与展示：用户的云平台订阅MQTT消息，存入数据库并展示。
管理：所有IG502网关通过DM平台统一远程管理。

三、准备工作

在开始配置之前，需要准备好以下内容：

3.1 硬件清单

设备	说明
映翰通IG502边缘计算网关	含4G模块和天线
SIM卡	4G流量卡（如现场有有线网络也可用以太网）
西门子PLC	S7-200/300/400/1200/1500系列均可
网线	连接IG502与PLC
PC	用于配置IG502

3.2 软件与账号

IG502内置采集程序 Device Supervisor（已预装）。
映翰通DM平台账号：https://iot.inhand.com.cn 注册。
MQTT Broker信息：用户云平台提供的服务器地址、端口、Client ID、用户名/密码（如有）。

3.3 网络规划

确认IG502的上网方式：

4G联网：安装SIM卡，配置APN
有线联网：通过WAN口连接路由器，配置静态IP或DHCP

⚠️ 注意：设置IG502的LAN口网段时，不能与WAN口或4G获取的网段相同，否则会造成IP冲突。

四、IG502采集西门子PLC数据

4.1 通过S7协议采集（以太网）

适用于西门子S7-300/400/1200/1500系列，通过以太网口连接。

步骤1：硬件连接

用网线将IG502的LAN口与PLC的以太网口连接，确保两者IP在同一网段。

步骤2：PLC侧配置

在TIA Portal中，打开PLC的"保护与安全"设置，勾选"允许来自远程对象的PUT/GET通信访问" 。这是数据采集能够成功的前提，很多工程师在这一步卡住。

步骤3：IG502侧配置

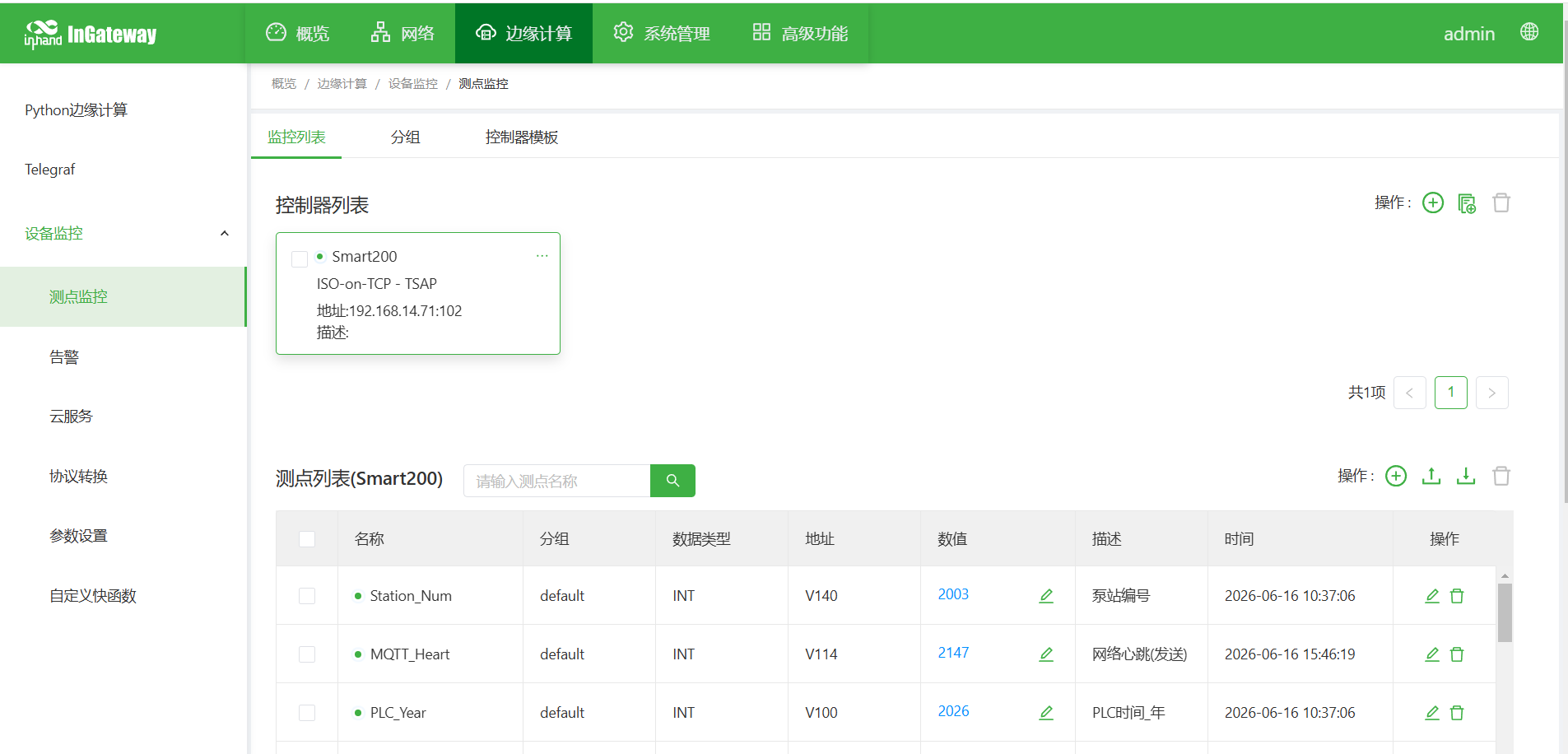

登录IG502的Web管理页面（默认IP：192.168.2.1），进入Device Supervisor采集配置界面：

新建采集通道，选择协议类型为 S7 Protocol
填写PLC的IP地址和端口（默认102）
配置PLC的机架号（Rack）和槽号（Slot）

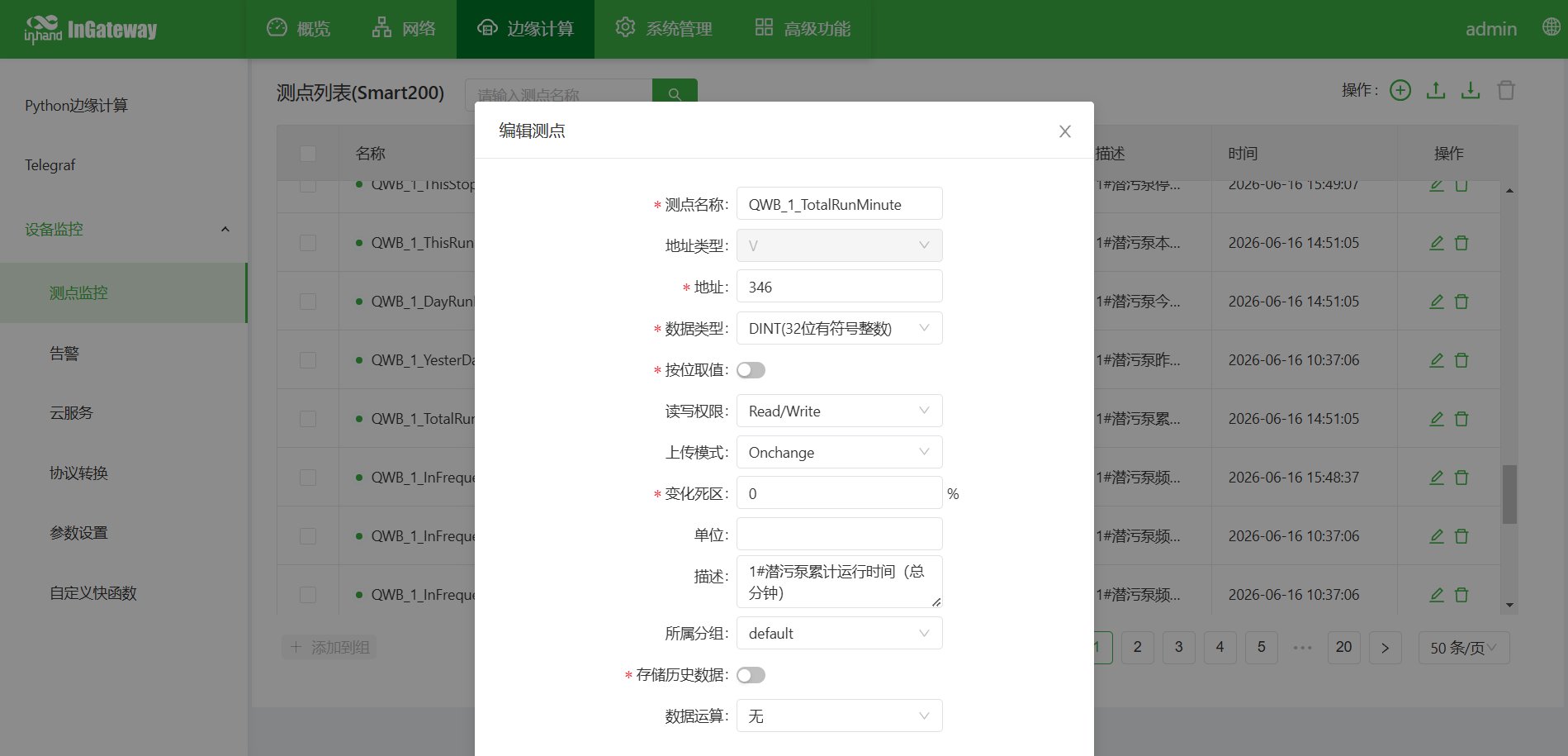

添加需要采集的变量（数据块DB号、偏移地址、数据类型等）

步骤4：测试验证

在IG502的Web页面上查看实时数据，确认能正确读取PLC寄存器的值。

4.3 采集哪些数据？

污水泵站典型采集参数包括：

类别	参数示例
工艺参数	污水池液位、进水流量、出水流量、管网压力
设备状态	水泵启停状态、运行时长、故障状态
电气参数	水泵电流、电压、功率、累计用电量
水质参数	pH值、COD、氨氮、浊度（如有在线仪表）

五、配置MQTT数据上传

采集到PLC数据后，下一步是将数据通过MQTT协议上传到用户的云平台。

5.1 MQTT基础配置

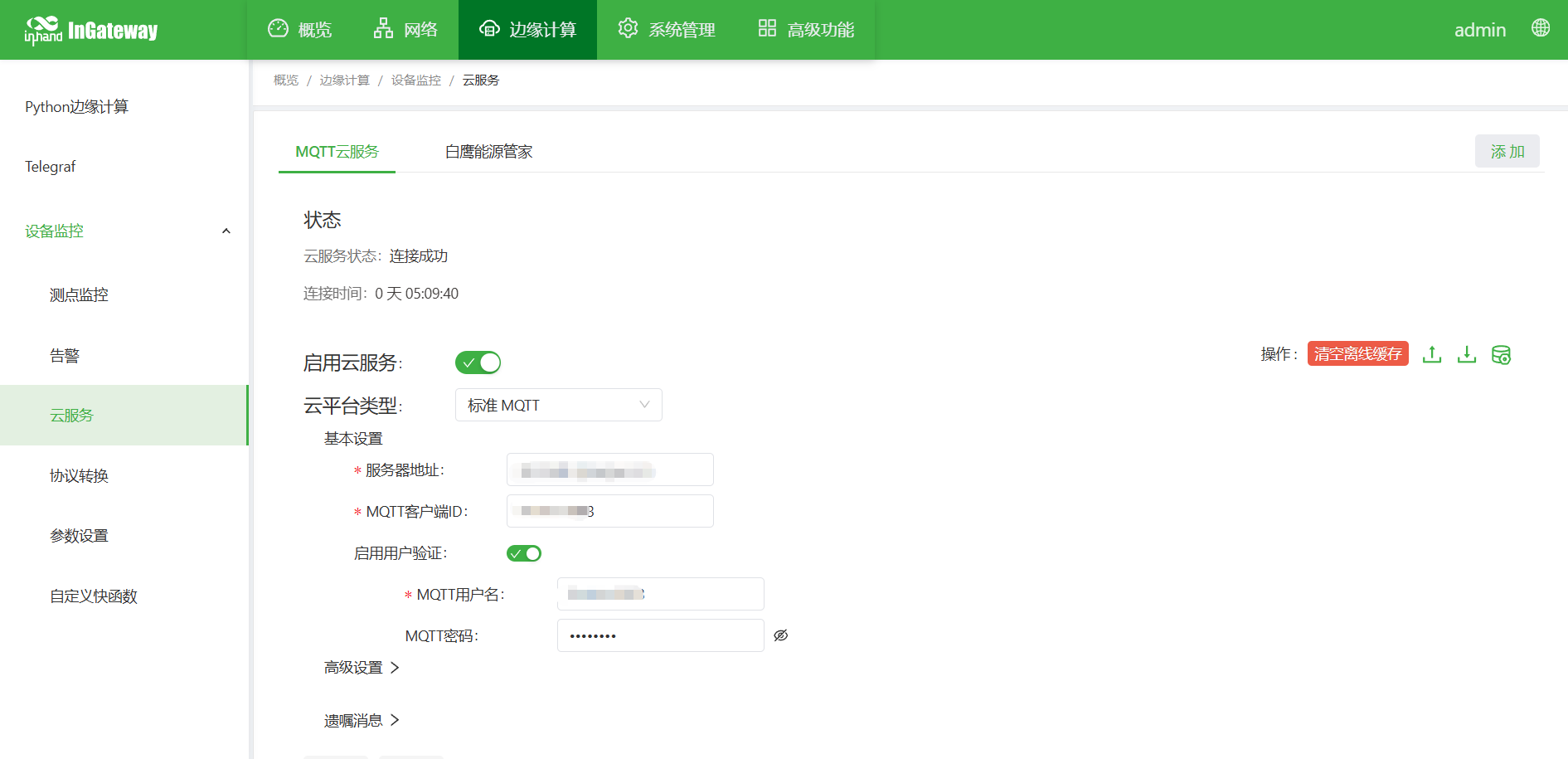

在IG502的Web管理页面中，找到MQTT Client配置项：

配置项	说明
Broker地址	用户云平台提供的MQTT服务器IP或域名
端口	通常1883（非加密）或8883（TLS加密）
Client ID	网关唯一标识，建议用设备序列号
用户名/密码	根据平台要求填写（如有）
订阅主题	用于接收平台下发的控制指令（可选）

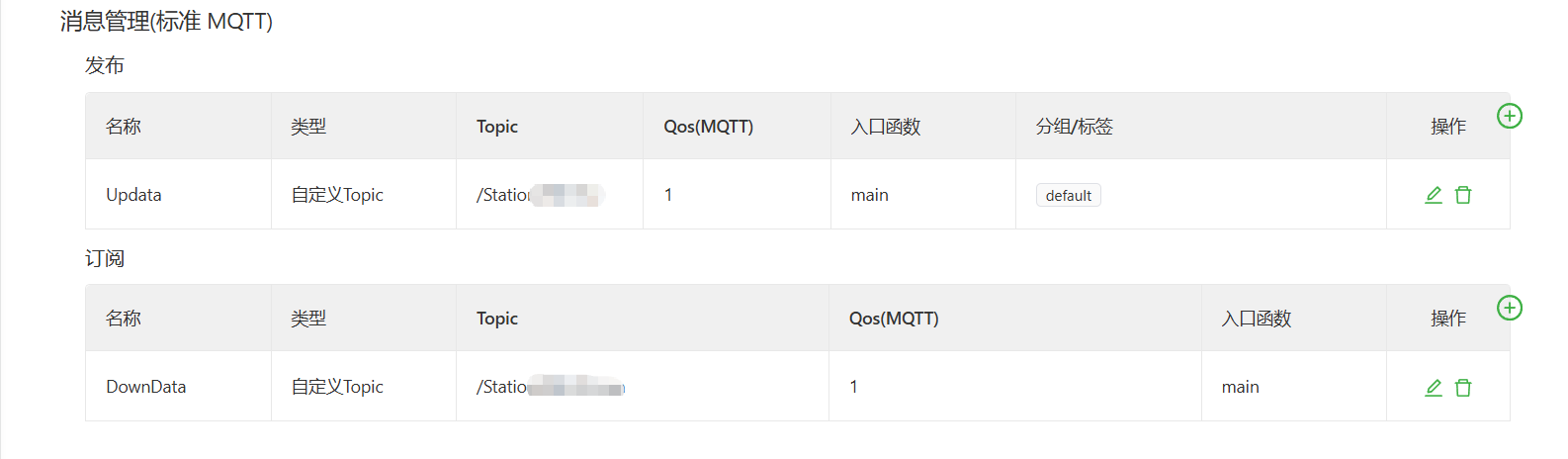

发布主题	数据上报的主题，如 `/pumpstation/{site_id}/data`

5.2 数据格式配置IG502支持将采集数据打包为JSON格式上报。

5.3 上传周期设置

根据实际需求设置数据上报周期：

实时监控：5-10秒上报一次
常规运行数据：30-60秒上报一次
变化上报：仅当数据变化超过阈值时上报（节省流量）

💡 提示：污水泵站场景下，液位、流量等关键参数建议高频上报（10-30秒），设备状态等变化不频繁的参数可以低频上报（5分钟）。

六、接入DM平台实现网关统一管理

当泵站数量增多（十几个甚至上百个），逐个现场管理网关变得不现实。映翰通Device Manager（DM）云平台可以解决这个问题。

6.1 注册DM账号

访问 https://iot.inhand.com.cn
点击"注册账户"，填写邮箱和相关信息
查收验证邮件，激活账号

6.2 在DM平台添加网关

登录DM平台，进入网关管理页面
点击"新增网关"
填写网关名称（建议用站点名称+编号，如"河东泵站-01"）
输入网关序列号（SN），可在IG502机身标签或Web状态页面查看

6.3 配置IG502接入DM平台

在IG502的Web管理页面中：

进入 系统管理 >> 设备云平台
在"InHand Device Manager"标签页下配置：
- 服务器地址：iot.inhand.com.cn
- 注册账户：填写DM平台的注册邮箱
点击提交，网关开始与DM平台建立连接

6.4 DM平台能做什么？

接入DM平台后，可以实现：

批量远程升级：同时给几十台网关升级固件，不用跑现场
在线状态监控：实时查看每台网关的在线状态、信号强度、流量消耗
远程配置：修改采集参数、MQTT配置等，无需到场
故障告警：网关离线或异常时自动通知
日志查看：远程查看网关运行日志，快速定位问题

七、常见问题与排障

7.1 PLC数据读不到

检查PLC是否开启了"允许PUT/GET访问"
确认IP地址和端口号正确
检查网线连接和交换机状态
确认PLC的机架号和槽号配置正确

7.2 MQTT连接失败

确认Broker地址和端口正确
检查4G/网络是否通畅（用Ping工具测试）
确认防火墙未封锁MQTT端口
检查用户名密码是否正确（如有）

7.3 网关无法接入DM平台

确认服务器地址填写正确
检查注册邮箱是否与DM平台一致
用Ping工具测试能否访问www.baidu.com
确认4G/有线网络已正常连接

7.4 数据上报延迟或丢失

检查4G信号强度，信号弱时考虑加装天线
开启断网续传功能
适当降低上报频率，减少流量消耗

八、方案优势总结

优势	说明
协议兼容性强	IG502支持S7协议、Modbus RTU/TCP等多种协议，无需更换现有PLC
网络适应性强	支持4G/5G、有线、Wi-Fi多种联网方式，主备链路自动切换
数据安全可靠	断网续传、本地缓存，确保数据不丢失
远程运维高效	DM平台批量管理，无需跑现场
边缘计算能力	内置Python引擎，支持本地数据处理和协议适配
部署成本低	不改动原有设备，即插即用

九、写在最后

污水泵站的数据化、智能化管理是大势所趋。通过西门子PLC + 映翰通IG502 + DM平台的组合方案，可以快速实现泵站数据的远程采集、上云和集中管理，大幅降低运维成本，提升故障响应速度。
