第十四篇：《K8s 网络模型与 CNI 插件（Calico、Flannel、Cilium）》

Kubernetes 对网络的基本要求是：每个 Pod 拥有独立的 IP，且 Pod 之间无需 NAT 直接通信。这一模型由 CNI（容器网络接口）插件实现。本文介绍 K8s 网络模型的核心原则，对比三种主流 CNI 插件：Flannel（简单易用）、Calico（支持网络策略）、Cilium（高性能 eBPF），并演示如何安装和配置 NetworkPolicy 实现微隔离。

一、Kubernetes 网络模型

Kubernetes 的网络设计遵循以下基本原则：

Pod 之间可以直接通信，无需 NAT。

节点与 Pod 之间可以直接通信。

Pod 看到的自己的 IP 与其它 Pod 看到的 IP 一致。

这意味着：

不需要端口映射就能从 Pod A 访问 Pod B 的 IP。

同一 Pod 内的容器共享网络命名空间，通过 localhost 通信。

为了实现这一模型，需要满足：

为每个 Pod 分配唯一的 IP。

不同节点上的 Pod 能够通过某种方式路由到对方（overlay 或 BGP 路由）。

二、CNI（容器网络接口）

CNI 是 Cloud Native Computing Foundation 的项目，定义了容器运行时（如 kubelet）与网络插件之间的规范。kubelet 通过 CNI 配置来创建和删除 Pod 的网络命名空间，并调用插件设置网络。

查看当前集群使用的 CNI 插件：

bash 复制代码

kubectl get pods -n kube-system | grep -E 'calico|flannel|cilium|weave|canal'

三、Flannel：最简单的 overlay 网络

Flannel 是 K8s 最基础的网络插件，提供 overlay 网络，通常使用 VXLAN 或 host-gw 模式。

3.1 特点

功能简洁，只负责 Pod IP 分配和跨节点通信。

不支持 NetworkPolicy（默认情况下，需要结合其他插件）。

性能中等（VXLAN 封装有一定开销）。

3.2 安装

bash 复制代码

kubectl apply -f https://github.com/flannel-io/flannel/releases/latest/download/kube-flannel.yml

3.3 配置 Pod 网络 CIDR

通常需要在 kubeadm init 时指定 --pod-network-cidr=10.244.0.0/16，与 Flannel 默认配置一致。

四、Calico：高性能 + 网络策略

Calico 使用 BGP 路由协议（或 VXLAN）实现 Pod 通信，并原生支持 Kubernetes NetworkPolicy，是目前生产环境最常用的 CNI 之一。

4.1 特点

不封装（或可选 VXLAN/封装）：基于 BGP 路由，性能高。

网络策略：支持细粒度的 ingress/egress 规则（L3-L7）。

服务网格就绪：可与 Istio 集成。

4.2 安装 Calico

bash 复制代码

# 使用 Tigera Operator 安装（推荐）
kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.27/manifests/tigera-operator.yaml
kubectl create -f https://raw.githubusercontent.com/projectcalico/calico/v3.27/manifests/custom-resources.yaml

等待 Pods 就绪：

bash 复制代码

kubectl watch pods -n calico-system

4.3 安装后验证

bash 复制代码

kubectl get nodes -o wide   # 查看 INTERNAL-IP，calico 将自动配置

五、Cilium：基于 eBPF 的下一代网络

Cilium 利用 Linux 内核的 eBPF 技术，提供高性能、可观测性、安全性和服务网格功能。

5.1 特点

高性能：通过 eBPF 绕过 iptables 开销。

可观测性：内置 Hubble 实现网络流日志和监控。

透明加密、多集群互联、L7 策略（如 HTTP 路径限制）。

5.2 安装 Cilium

bash 复制代码

helm repo add cilium https://helm.cilium.io/
helm install cilium cilium/cilium --namespace kube-system

或使用 cilium-cli：

bash 复制代码

curl -L --remote-name-all https://github.com/cilium/cilium-cli/releases/latest/download/cilium-linux-amd64.tar.gz{,.sha256sum}
sudo tar xzvfC cilium-linux-amd64.tar.gz /usr/local/bin
cilium install

5.3 启用 Hubble 监控

bash 复制代码

cilium hubble enable
cilium hubble ui --port-forward

六、网络策略（NetworkPolicy）

NetworkPolicy 是 K8s 原生 API，用于定义 Pod 之间的通信规则。需要 CNI 插件支持（如 Calico、Cilium、Weave）。

6.1 示例：默认拒绝所有入站流量

yaml 复制代码

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: deny-all
spec:
  podSelector: {}   # 匹配所有 Pod
  policyTypes:
  - Ingress

6.2 允许特定 Pod 访问

yaml 复制代码

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: allow-backend
spec:
  podSelector:
    matchLabels:
      app: backend
  ingress:
  - from:
    - podSelector:
        matchLabels:
          app: frontend
    ports:
    - protocol: TCP
      port: 8080

from 可以指定 podSelector、namespaceSelector、ipBlock（CIDR）。

to 用于 egress 规则。

6.3 测试 NetworkPolicy

创建两个 Pod（frontend、backend），应用策略后，从 frontend 访问 backend 应成功，从其他 Pod 访问应超时。

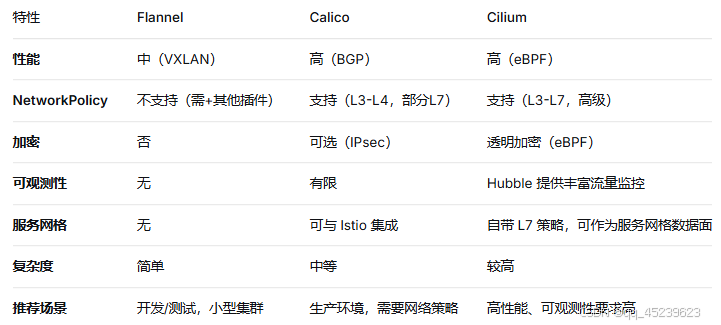

七、CNI 插件对比

八、常见网络故障排查

Pod 之间无法通信：

检查 CNI 插件 Pod 是否正常运行：kubectl get pods -n kube-system | grep -E 'calico|flannel'

查看节点上的路由：ip route show（应该看到 Pod CIDR 路由）

检查 iptables 是否被其他工具干扰。

NetworkPolicy 不生效：

确认 CNI 插件支持 NetworkPolicy（Calico、Cilium 支持；Flannel 不支持）。

检查策略是否正确应用：kubectl describe networkpolicy

使用 kubectl exec 进入 Pod，用 wget 或 nc 测试。

九、小结

Kubernetes 的网络模型依赖 CNI 插件实现。Flannel 适合快速搭建，Calico 提供网络策略和生产级功能，Cilium 则代表 eBPF 方向的未来。掌握这些插件的特性和配置，可以满足从开发测试到大规模生产的不同场景。
