低代码设计器和低代码设计引擎架构综述

低代码设计器如果只解决"拖拽组件"，很快就会遇到一系列工程问题：页面结构无法稳定表达，组件属性和运行语义混在一起，预览环境不可控，版本差异难以追踪，出码只能依赖模板拼接，插件扩展也容易变成各自维护状态的孤岛。

一个可持续演进的低代码平台，首先需要解决的不是"左边放什么面板，右边放什么属性"，而是要先回答几个更底层的问题：

txt 复制代码

应用应该用什么协议描述？
设计器内核应该管理什么？
插件如何扩展能力而不破坏状态一致性？
运行时如何解释 Schema 中的状态、事件和表达式？
物料、Setter、数据源、资源和出码如何形成生态？

这篇文章从整体架构出发，梳理一套应用级低代码设计器的技术架构、业务架构和设计引擎分层。它不是某一个功能点的实现教程，而是一篇面向设计原理和架构边界的综述。

术语速览

下面这些词会在全文反复出现，先给一个简要说明，方便对照阅读：

txt 复制代码

AppSchema       描述整个应用的协议数据，是设计器真正编辑的对象
Designer Core   设计器内核，统一管理状态、命令、历史、校验
Workbench       工作台，插件的容器和交互入口（页面管理、属性面板等都是 Workbench 里的插件）
Renderer        把 SchemaNode 渲染成真实组件树的模块
Runtime         负责解释运行语义（状态、表达式、事件、生命周期）的模块
Simulator       画布的隔离运行环境，通常用 iframe 实现
Setter          属性编辑器，负责把 Schema 字段暴露成可操作的 UI
Codegen         出码模块，把 AppSchema 转换成可运行的工程代码

一句话定义低代码设计器

这套低代码设计器可以被定义为：

txt 复制代码

以 AppSchema 为核心协议，
以 Designer Core 为状态和命令中枢，
以插件化 Workbench 为交互入口，
以 Renderer / Runtime / Simulator 为执行层，
以物料、Setter 和设计器插件为扩展生态，
最终服务于预览、版本管理、源码生成和 AI 辅助开发的应用设计平台。

这里有几个关键词。

第一，核心不是 UI，而是 AppSchema。画布、属性面板、页面树、路由面板、资源面板、主题面板和版本面板，都只是编辑 AppSchema 的不同入口。UI 可以换，插件可以增删，运行模式可以扩展，但协议必须稳定。

第二，设计器需要一个内核。设计器不是几个 Vue 组件拼起来的后台页面，它需要统一管理当前文档、选区、拖拽状态、命令、历史、校验、工作台布局和持久化状态。

第三，插件不是业务真相。插件负责展示信息、收集输入、注册能力入口，然后通过统一命令修改应用协议。插件不应该绕过内核直接改 Schema。

第四，运行时必须独立。画布不是静态预览图，而是一个受控运行环境。表达式、状态、方法、生命周期、资源解析、模块加载和事件执行，都需要运行时负责解释。

第五，生态比单点功能更重要。一个低代码设计器真正有生命力，不是内置了多少组件，而是能否持续接入物料、Setter、设计器插件、运行时插件、数据源协议和出码能力。

总体分层架构

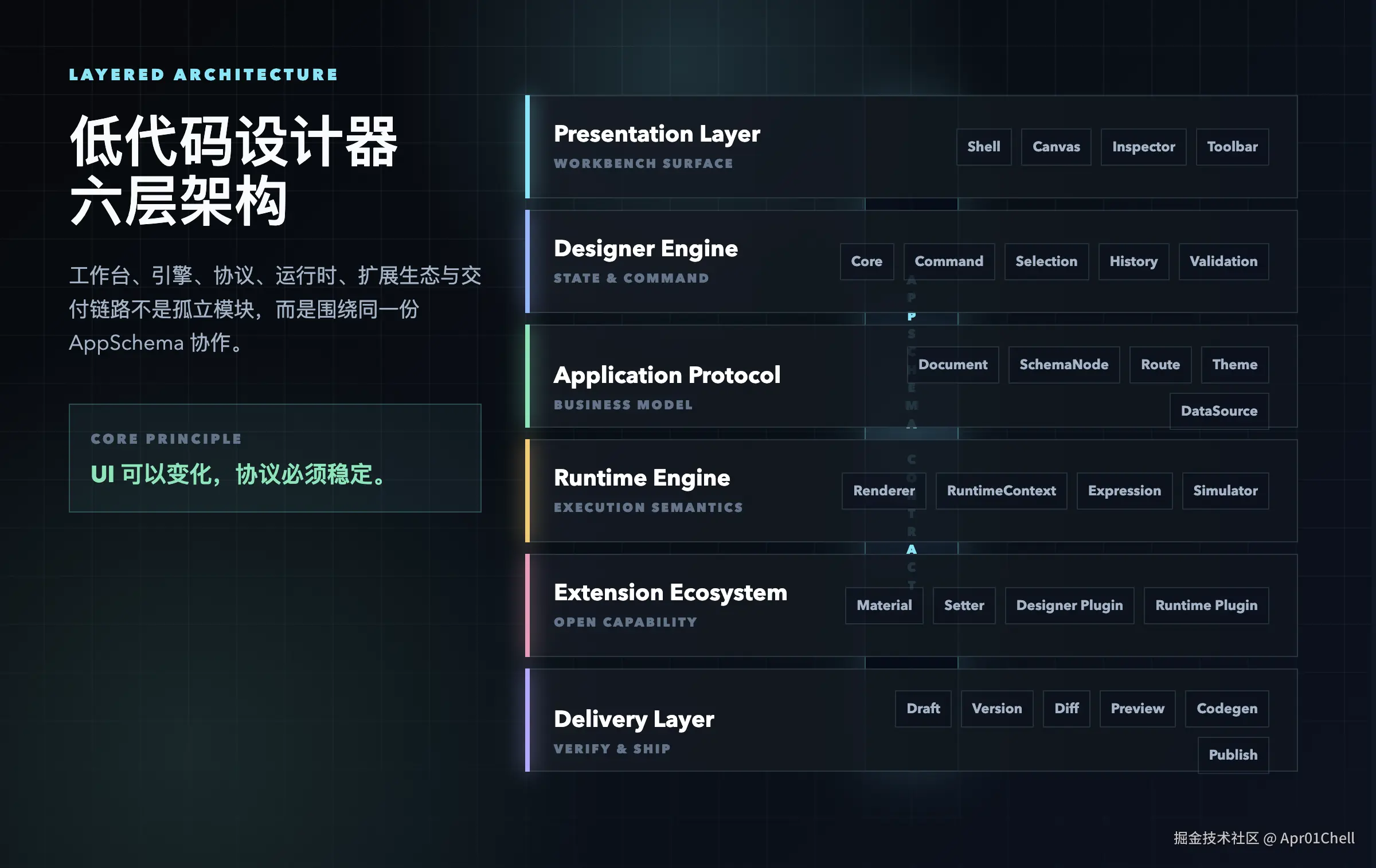

从架构视角看，一个应用级低代码设计器可以拆成六层：

txt 复制代码

Presentation Layer
  官网、工作台 Shell、插件面板、画布、Inspector、Toolbar

Designer Engine Layer
  Designer Core、Command、Selection、History、Validation、Workspace

Application Protocol Layer
  AppSchema、DocumentSchema、SchemaNode、Route、Theme、AssetRef、DataSource

Runtime Engine Layer
  Renderer、RuntimeContext、Expression、Simulator、Asset Resolver、Module Loader

Extension Ecosystem Layer
  Material、Setter、Designer Plugin、Runtime Plugin、Codegen Plugin

Persistence & Delivery Layer
  Draft、Version、Migration、Diff、Preview、Codegen、Publish

这几层的关系不是简单的上下调用，而是围绕同一份应用协议协作。

用户在工作台中操作插件和画布，插件把意图交给 Designer Core，Core 通过命令修改 AppSchema，校验系统重新计算诊断信息，运行时和模拟器重新消费 Schema，最终形成预览、保存、发布或出码产物。

核心链路可以概括为：

txt 复制代码

用户操作
  -> Workbench / Plugin / Canvas / Inspector
  -> Designer Command
  -> History Transaction
  -> Mutate AppSchema
  -> Validation / Diagnostics
  -> Runtime / Simulator
  -> Preview / Persist / Codegen

这个链路里最重要的原则是：Schema mutation 必须收敛到 Designer Core。

设计器引擎内核

设计器引擎内核是整个低代码平台的"大脑"。它不负责具体 UI 长什么样，而是负责保证设计行为的一致性和可追踪性。

一个典型的 Designer Core 至少需要管理这些状态：

ts 复制代码

interface DesignerState {
  schema: AppSchema
  currentDocument: CurrentDocumentRef
  selectedNodeId: string | null
  hoveredNodeId?: string | null
  activePanel: string
  runtimeMode: 'design' | 'preview'
  viewport: CanvasViewport
  dragState: DesignerDragState
  history: DesignerHistoryState
  persistence: DesignerPersistenceState
  workspace: DesignerWorkspaceState
}

这里要特别注意：DesignerState 不等于 AppSchema。

AppSchema 描述应用是什么。它会被保存、发布、迁移、diff，将来还会进入源码生成。

DesignerState 描述用户当前如何编辑这个应用。它包含选区、面板、拖拽、画布缩放、打开的 tabs、工作台布局等会话状态。这些状态帮助用户编辑，但不是应用本身。

命令系统

低代码设计器中，所有真正改变应用结构的操作都应该进入命令系统。例如用户在属性面板里修改按钮文案，表面上只是一个输入框变化，但完整链路应该是：

txt 复制代码

Inspector input
  -> plugin event
  -> designer.commands.updateNodeProp
  -> history transaction
  -> update SchemaNode.props
  -> validation recompute
  -> simulator receives schema
  -> renderer rerender

如果属性面板直接修改节点对象，短期看起来简单，长期会产生很多问题：

History 不知道这次修改。
Validation 无法准确定位变化。
版本 diff 和保存状态会失真。
iframe simulator 和主设计器状态可能不一致。
未来协同编辑无法抽象操作边界。

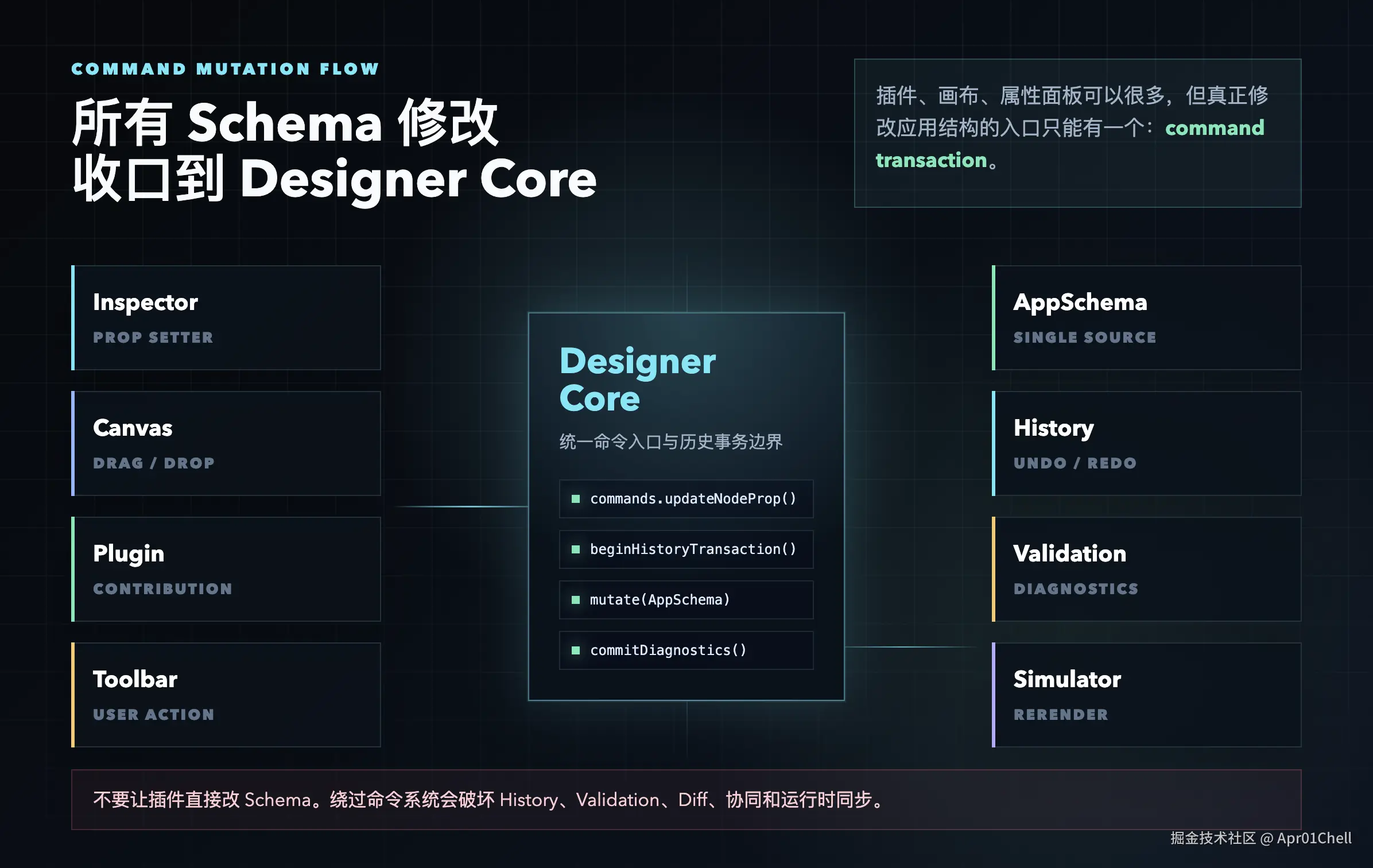

所以内核设计的第一原则是：

txt 复制代码

UI 可以很多，Schema mutation 只能有一个入口。

History 与 Transaction

撤销重做不是简单保存数组快照。低代码设计器里的操作有时是单次更新，有时是连续拖拽，有时是多个字段一起变化。

因此更合理的模型是 transaction：

txt 复制代码

begin transaction
  update node props
  update selected node
  recompute diagnostics
commit transaction
  push history entry

这样可以把多个底层变化合并成用户可理解的一次操作，例如"修改按钮属性""移动组件""新增页面""恢复版本"。

Validation 与 Diagnostics

低代码设计器不能等到出码或运行时才发现错误。协议校验应该在编辑阶段持续运行。

典型诊断包括：

节点引用了不存在的物料。
本地组件出现循环引用。
路由 path 冲突。
表达式引用了不存在的状态字段。
数据源参数缺失。
资源引用找不到对应 asset。
组件 props 类型不匹配。

Diagnostics 不只是错误提示，它也是 AI 辅助、出码检查和发布前校验的基础上下文。

应用业务架构：AppSchema 如何描述真实应用

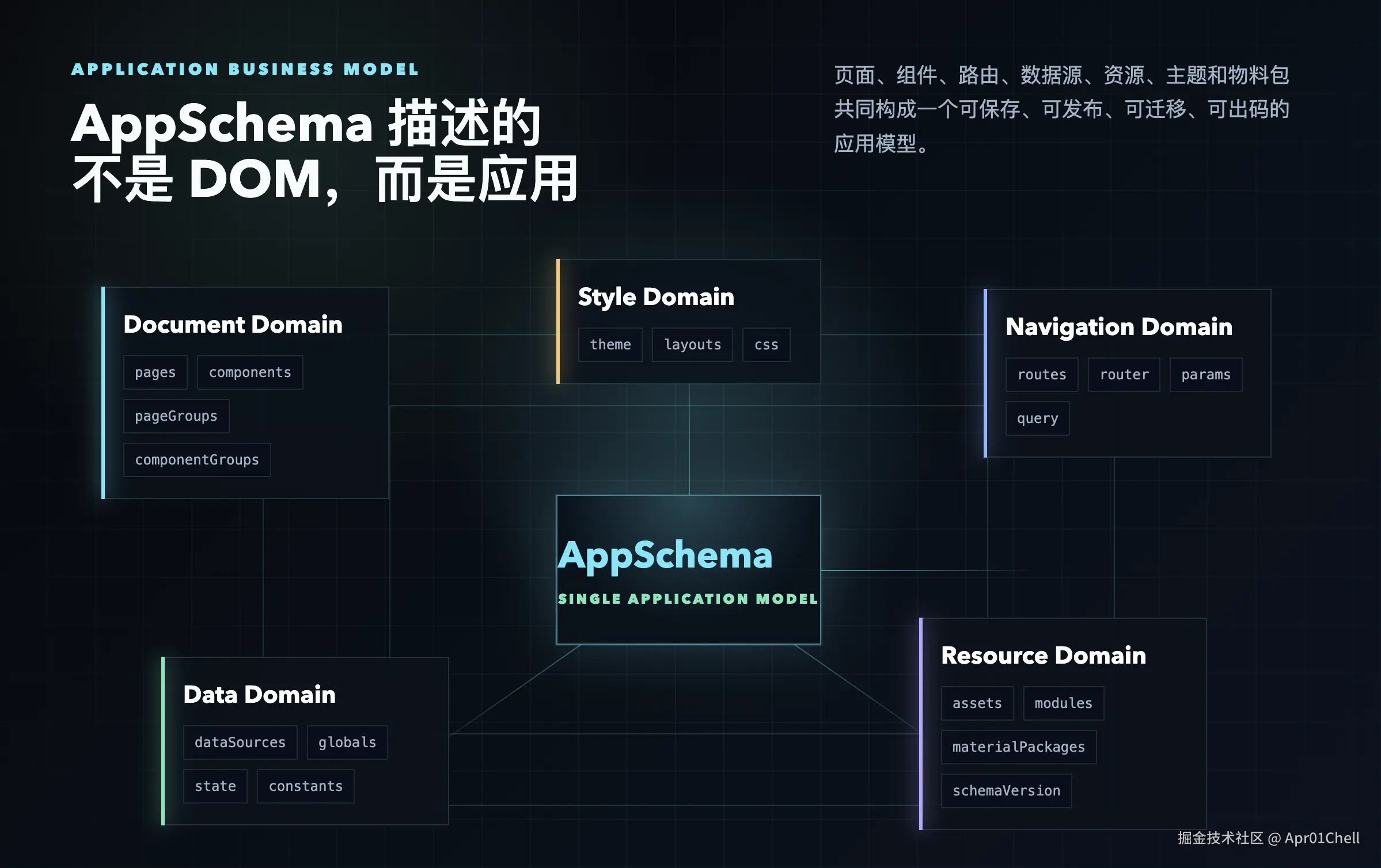

低代码设计器真正编辑的不是 DOM，而是一个应用模型。

这个应用模型可以用 AppSchema 表达：

txt 复制代码

AppSchema
  pages
  components
  pageGroups
  componentGroups
  routes
  router
  layouts
  dataSources
  assets
  modules
  theme
  globals
  materialPackages
  schemaVersion

这些字段共同描述一个真实应用需要的业务结构。

页面是业务入口，组件是可复用业务单元，路由决定用户如何进入页面，数据源决定业务数据如何接入，资产和模块决定应用依赖的外部资源，主题和全局状态决定应用级运行环境。

DocumentSchema：统一页面和组件

页面和本地组件可以统一抽象为 DocumentSchema：

ts 复制代码

type DocumentKind = 'page' | 'component'

interface DocumentSchema {
  id: string
  kind: DocumentKind
  name: string
  code: string
  props: Record<string, ValueDeclaration>
  emits: Record<string, EmitDeclaration>
  slots: Record<string, SlotDeclaration>
  state: Record<string, ValueDeclaration>
  methods: Record<string, MethodDeclaration>
  computed?: Record<string, ComputedDeclaration>
  watch?: Record<string, WatchDeclaration>
  css?: string
  componentsTree: SchemaNode[]
}

页面和组件不是两套完全不同的东西。它们都可以有组件树、状态、方法、样式、props、emits 和 slots。

区别在于：

txt 复制代码

Page
  可以被 route 指向
  可以有 SEO
  可以声明 route params/query
  是应用入口之一

Component
  可以被页面或其他组件引用
  可以作为本地组件物料出现
  更强调对外契约

统一成 DocumentSchema 之后，画布、结构树、逻辑面板、属性面板、历史记录、校验和出码能力都可以复用。

SchemaNode：描述组件实例和运行语义

页面或组件内部的结构由 SchemaNode 描述：

ts 复制代码

interface SchemaNode {
  id: string
  componentName: string
  componentType?: 'builtin' | 'local'
  componentId?: string
  props: Record<string, NodePropValue>
  condition?: JSExpression
  show?: JSExpression
  loop?: SchemaNodeLoop
  model?: SchemaNodeModel
  events?: Record<string, EventBinding>
  layout?: SchemaNodeLayout
  children?: SchemaNode[]
  slots?: Record<string, SchemaSlotValue>
}

这里的字段可以分成三类。

第一类是组件实例信息：

txt 复制代码

componentName
componentType
componentId
props
children
slots

第二类是运行语义：

txt 复制代码

condition
show
loop
model
events

第三类是布局和设计态结构信息：

txt 复制代码

layout
slotProps
id

这三类不能混在一起理解。props 是传给组件的属性，show 和 loop 不是组件 props，而是运行时解释的节点语义。layout 也不应该散落成不可分析的 className 字符串，而应该尽量保持结构化，方便校验、响应式布局和出码。

Runtime 架构：设计器为什么需要独立运行时

画布不是普通的静态预览，它需要执行低代码协议里的运行语义。

运行时可以拆成几部分：

txt 复制代码

SchemaRenderer
  负责把 SchemaNode 渲染成真实组件树

RuntimeContext
  负责 state、computed、methods、watch、lifecycle

Expression Engine
  负责解释 JSExpression、条件渲染、循环、模型绑定

Asset Resolver
  负责把 AssetRef 解析成真实 URL 或资源对象

Module Loader
  负责把应用声明的外部模块加载到 ctx.modules

Simulator
  负责隔离设计器外壳和用户应用运行环境

Renderer 和 Runtime 必须分开。

Renderer 只关心如何渲染节点，Runtime 负责解释运行语义。这样做可以避免画布组件越来越膨胀，也能让同一套 Runtime 服务于设计态画布、预览模式、未来出码验证和测试环境。

iframe simulator 的价值

应用级低代码设计器通常需要 iframe simulator。原因很直接：用户页面的样式、事件、路由、全局变量和第三方依赖不应该污染设计器外壳。

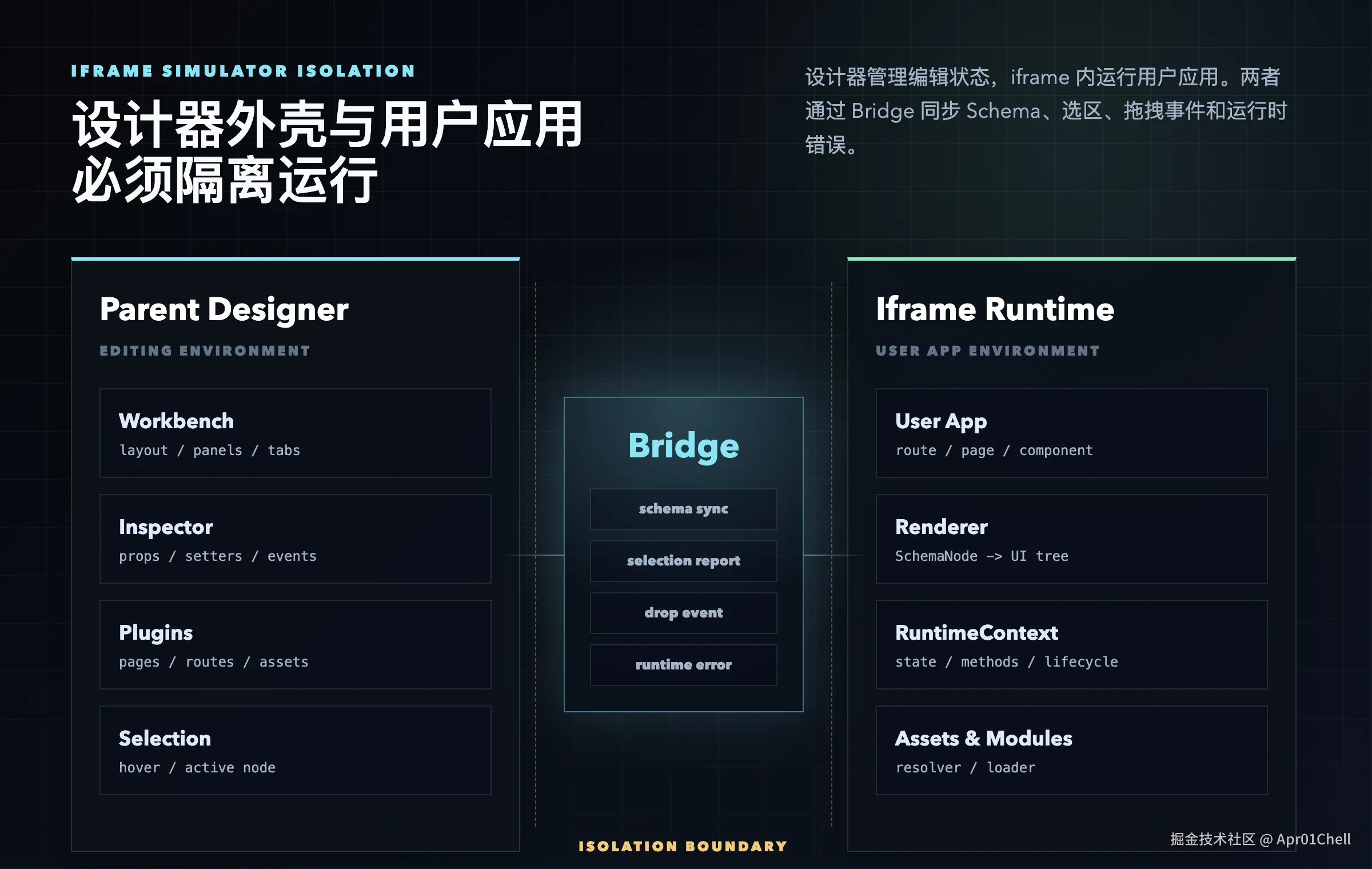

iframe simulator 可以提供隔离边界：

txt 复制代码

Parent Designer
  Workbench、Inspector、Plugins、Selection

Iframe Runtime
  User App、Renderer、RuntimeContext、Assets、Modules

Bridge
  schema sync、selection report、hover report、drop event、runtime error

这样设计器可以在外部管理编辑状态，在 iframe 内部运行用户应用。两者通过 bridge 协作，而不是共享一堆隐式全局状态。

引擎生态：物料、Setter、插件和出码扩展

低代码设计器的长期价值取决于生态扩展能力。

一个平台不可能靠内置组件覆盖所有业务场景。它必须允许团队持续扩展物料、属性设置器、设计器插件、运行时能力和交付插件。

物料生态

物料是低代码设计器能识别、展示、拖拽、配置和渲染的组件能力单元。

典型物料来源包括：

txt 复制代码

内置组件
原生 HTML 物料
本地 Schema 组件
远程物料包
团队业务组件库

一个物料不仅仅是 Vue 组件本身，还需要描述设计器元信息：

ts 复制代码

interface MaterialDefinition {
  name: string
  title: string
  category: string
  runtimeComponent: unknown
  propsSchema: PropSchema[]
  snippets: MaterialSnippet[]
  setters?: SetterDefinition[]
}

设计器靠这些元信息生成物料面板、默认拖拽片段、属性面板和运行时渲染能力。

Setter 生态

Setter 是属性编辑器。

简单属性可以用文本、数字、颜色、开关、选择器来编辑。复杂属性则需要更强的 Setter：

txt 复制代码

表达式编辑器
事件动作编排器
数据源绑定器
样式编辑器
响应式布局编辑器
资源选择器
路由参数编辑器

Setter 的作用不是把表单做漂亮，而是把复杂协议用可理解的方式暴露给用户。它是"Schema 协议"和"用户操作"之间的翻译层。

设计器插件生态

设计器插件负责扩展工作台能力。

常见插件包括：

txt 复制代码

页面管理
组件管理
资源管理
主题配置
路由管理
全局状态
数据源管理
物料包管理
结构树
逻辑面板
版本管理
Schema 查看器
历史记录

插件不应该拥有业务真相。它应该通过 Designer Context 读取状态，通过 commands 修改 Schema，通过 diagnostics 展示问题，通过 contribution 注册 UI 入口。

一个抽象的插件接口可以是：

ts 复制代码

interface DesignerPlugin {
  id: string
  title: string
  area: 'activity' | 'document' | 'bottom' | 'toolbar'
  setup(ctx: DesignerContext): void
}

插件注册的是能力入口，而不是新的状态孤岛。

交付扩展

低代码平台最终要交付应用，而不仅是交付一份配置。

交付相关扩展包括：

txt 复制代码

Preview
Schema Diff
Version Publish
Vue3 Codegen
API Codegen
AI Generate Suggestion
Deployment Adapter

其中出码能力尤其依赖协议稳定。只有 AppSchema、运行语义、资源引用、模块依赖和路由声明足够清晰，Codegen 才能从"字符串模板拼接"变成"协议到工程项目的确定性翻译"。

三类状态边界

低代码设计器里最容易混乱的是状态。

至少要分清三类状态。

第一类是业务应用状态：

txt 复制代码

AppSchema
  pages
  components
  routes
  theme
  globals
  assets
  modules
  dataSources

这是应用的一部分，需要保存、发布、迁移、diff，将来还会出码。

第二类是设计器工作区状态：

txt 复制代码

selectedNodeId
hoveredNodeId
activePanel
openedTabs
leftPanelOpen
bottomPanelOpen
viewport
dragState

这些状态帮助用户编辑，但不是应用本身。

第三类是运行时临时状态：

txt 复制代码

ctx.state
ctx.computed
runtime errors
loaded modules
resolved asset urls
watch stops
mounted lifecycle state

这些状态用于模拟和预览应用运行，不应该直接写回 Schema。

把这三类状态混在一起，是很多低代码项目后期难以维护的根源。

为什么这套架构适合 AI 和源码生成

AI 生成代码最怕缺少稳定、完整、可验证的上下文。

低代码设计器恰好在做相反的事情：把业务应用需要的结构、语义和约束沉淀为协议。

这些信息包括：

txt 复制代码

页面结构
组件契约
事件绑定
状态声明
数据源声明
路由声明
主题 token
资源引用
版本差异
校验错误

当这些上下文存在于 AppSchema 和 diagnostics 里，AI 就不再只能"看图猜代码"或"看一句话猜需求"。它可以基于明确上下文做补全、解释、修复、重构和出码建议。

源码生成也是同理。

Codegen 不应该是把一堆字符串拼起来，而应该是：

txt 复制代码

AppSchema
  -> normalized application model
  -> route files
  -> Vue SFC
  -> stores / composables
  -> assets / modules
  -> buildable project

低代码协议提供确定性，AI 提供生成和推理能力。两者结合，比单独依赖任何一方都更稳。

架构设计原则总结

低代码设计器不是把 UI 拖出来，而是把应用语义结构化。

要让这个系统长期可演进，需要守住几个原则：

txt 复制代码

协议优先
  所有能力最终都要回到 AppSchema。

命令收口
  所有 Schema 修改都进入 Designer Core。

状态分层
  应用状态、设计器状态和运行时状态必须分开。

运行时隔离
  用户应用的执行环境不能污染设计器外壳。

生态插件化
  物料、Setter、设计器插件和交付能力都应该可扩展。

交付可验证
  预览、校验、版本、diff、出码和发布必须共享同一份协议。

如果说低代码设计器的第一阶段是"让用户能拖拽搭页面"，那么应用级低代码设计引擎的目标应该更进一步：

txt 复制代码

把应用结构、业务语义、运行上下文和工程交付链路统一到一套可演进的协议和引擎体系里。

只有做到这一点，低代码平台才能从演示工具变成真正可维护、可扩展、可出码、可被 AI 理解的工程系统。
