Rust图像处理第11节-故障风 RGB 通道偏移：错位错色制造电子故障

🦀 Rust + WASM 实战系列第 11 篇阅读时间：约 5 分钟 | 实战可运行

📌 写在前面

最后一篇邻域卷积 ，也是唯一一个不用卷积核 的------靠像素坐标重映射就能实现"赛博朋克"风格。

原理极其简单：把 R、G、B 三个通道分别从不同位置取，自然就"错位"了。

🚀 TL;DR

css 复制代码

原图：              故障风：
┌──────────┐       ┌──────────┐
│ R  G  B  │       │ R  G  B  │
│          │       │  ↑     ↑  │  ← R 向左偏移
│ RGB 像素  │  →   │   ↑     ↑ │  ← B 向右偏移
│          │       │  RGB 像素│
└──────────┘       └──────────┘
                    边缘出现"红/蓝重影"

两种模式：

模式	效果	适用
`horizontal`	整张图统一偏移	轻微故障
`random`	每行随机偏移（更乱）	强故障

📖 目录

[什么是 RGB 通道偏移？](#什么是 RGB 通道偏移？ "#%E4%B8%80%E4%BB%80%E4%B9%88%E6%98%AF-rgb-%E9%80%9A%E9%81%93%E5%81%8F%E7%A7%BB")
[核心算法：3 通道分别取不同位置](#核心算法：3 通道分别取不同位置 "#%E4%BA%8C%E6%A0%B8%E5%BF%83%E7%AE%97%E6%B3%953-%E9%80%9A%E9%81%93%E5%88%86%E5%88%AB%E5%8F%96%E4%B8%8D%E5%90%8C%E4%BD%8D%E7%BD%AE")
关键代码
前端效果展示
[两种模式：uniform vs random](#两种模式：uniform vs random "#%E4%BA%94%E4%B8%A4%E7%A7%8D%E6%A8%A1%E5%BC%8Funiform-vs-random")
[进阶：垂直偏移 / 颜色错位](#进阶：垂直偏移 / 颜色错位 "#%E5%85%AD%E8%BF%9B%E9%98%B6%E5%9E%82%E7%9B%B4%E5%81%8F%E7%A7%BB--%E9%A2%9C%E8%89%B2%E9%94%99%E4%BD%8D")
应用场景

一、什么是 RGB 通道偏移？

一张图片 = 3 张灰度图叠在一起（R、G、B 各一张）。

正常情况：3 张叠得很准 → 一张彩色图。

arduino 复制代码

R 通道：  ████ ████ ████      （红色位置）
G 通道：  ████ ████ ████      （绿色位置）← 对齐
B 通道：  ████ ████ ████      （蓝色位置）

结果：    彩色对齐 → "白衬衫"

RGB 偏移 = 把其中一两张错位：

arduino 复制代码

R 通道：   ████ ████           （向左移 2 格）
G 通道：   ████ ████ ████      （不动）
B 通道：        ████ ████      （向右移 2 格）

结果：    三层错位 → "红/蓝重影的赛博风"

视觉：边缘出现红边 + 蓝边，中间正常。

二、核心算法：3 通道分别取不同位置

rust 复制代码

// 原来：3 个通道都从 (x, y) 取
result[i]     = pixels[i]      // R
result[i + 1] = pixels[i + 1]  // G
result[i + 2] = pixels[i + 2]  // B

// 现在：R、B 从不同位置取
result[i]     = pixels[(y * w + (x - off)) * 4]      // R 从左边 off 像素取
result[i + 1] = pixels[i + 1]                       // G 保持
result[i + 2] = pixels[(y * w + (x + off)) * 4 + 2]  // B 从右边 off 像素取

就这么简单 ------没有卷积核，没有梯度，纯坐标重映射。

三、关键代码

rust 复制代码

for y in 0..h {
    let row_off = if kind == "random" {
        // 每行用伪随机偏移
        (pseudo_rand(y as u32, 0, 42) as i32 % (off * 2 + 1)) - off
    } else {
        off
    };

    for x in 0..w {
        let out = ((y * w + x) * 4) as usize;

        // R：向左偏 row_off
        let r_x = (x - row_off).clamp(0, w - 1);
        let r_idx = ((y * w + r_x) * 4) as usize;
        result[out] = pixels[r_idx];

        // G：保持
        result[out + 1] = pixels[out + 1];

        // B：向右偏 row_off
        let b_x = (x + row_off).clamp(0, w - 1);
        let b_idx = ((y * w + b_x) * 4) as usize;
        result[out + 2] = pixels[b_idx + 2];

        // A：保持
        result[out + 3] = pixels[out + 3];
    }
}

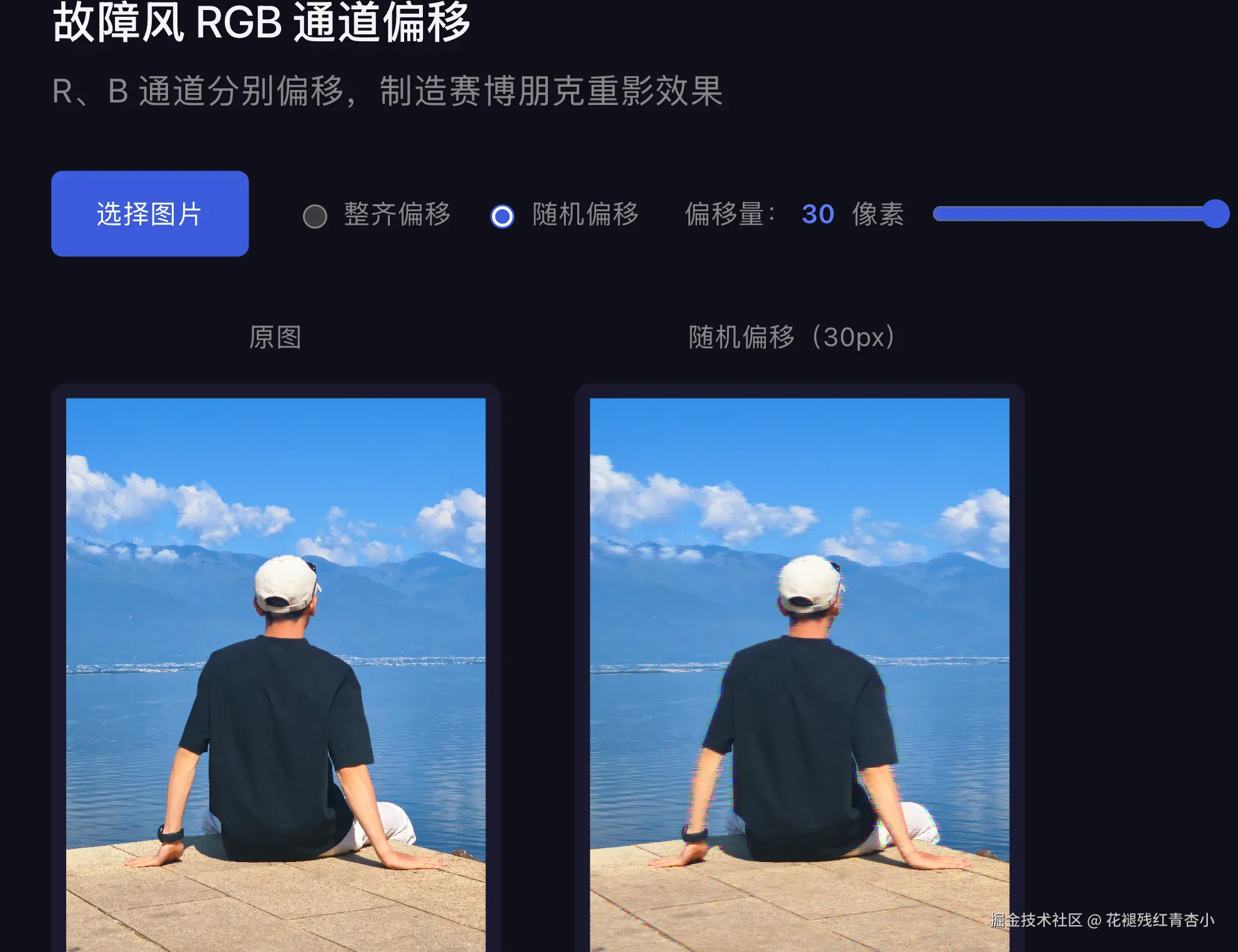

四、前端效果展示

五、两种模式：uniform vs random

uniform 模式

rust 复制代码

let row_off = off;  // 每行都用同一个偏移

效果：整张图"红蓝"整齐地错位，比较"克制"。

random 模式（更故障）

rust 复制代码

let row_off = pseudo_rand(y, 0, 42) % (off * 2 + 1) - off;
//                ↑             ↑
//                0~255        映射到 -off ~ +off

效果：每行错位量不同，看起来像"真·信号故障"。

模式	视觉效果
`horizontal`	整齐错位（轻微）
`random`	撕裂错位（强烈）

六、进阶：垂直偏移 / 颜色错位

垂直偏移

把 x ± off 改成 y ± off，整张图变成"上下错位"：

rust 复制代码

// R 从上面取
let r_y = (y - off).clamp(0, h - 1);
let r_idx = ((r_y * w + x) * 4) as usize;
result[out] = pixels[r_idx];

// B 从下面取
let b_y = (y + off).clamp(0, h - 1);
let b_idx = ((b_y * w + x) * 4 + 2) as usize;
result[out + 2] = pixels[b_idx + 2];

三通道独立偏移

不只偏 R 和 B，三个通道各偏不同方向：

rust 复制代码

result[out]     = pixels[((y * w + (x - off))     * 4)];      // R 左
result[out + 1] = pixels[((y * w + (x + off / 2)) * 4 + 1)]; // G 轻微右
result[out + 2] = pixels[((y * w + (x + off))     * 4 + 2)];  // B 右

效果更"乱"，故障感更强。

七、应用场景

场景	说明
赛博朋克风格	黑客帝国 / 银翼杀手
音乐 MV	80s / Synthwave 风格
故障艺术（Glitch Art）	当代艺术常用手法
复古游戏 UI	老电视 / 录像带质感
恐怖游戏	"信号被干扰" 的诡异效果
VHS 滤镜	模拟老录像带
品牌 Logo 设计	抖音 / TikTok 音符图标的视觉签名

🎵 抖音 / TikTok 图标：克制的 RGB 偏移

最经典也最被忽视的例子 ------ 抖音 / TikTok 的音符图标：

复制代码

┌─────────────────┐
│                 │
│      ╱╲         │
│     ╱  ╲        │   ← 音符主体（白色）
│    ╱    ╲       │
│   ╱      ●      │   ← 音符头（白色）
│  ╱              │
│                 │
└─────────────────┘

仔细看音符边缘，会发现有轻微的红 / 青（cyan）色"重影"------这就是 RGB 通道偏移的视觉签名：

抖音图标边缘	RGB 通道偏移效果
红色重影在一侧	R 通道偏移
青色（= 缺 R）重影在另一侧	B 通道偏移
中心正常	G 通道保持

本质上就是同一个算法 ------只是抖音用得很"克制"（偏移 1~~2 像素，作为品牌识别的微妙细节），而故障风用得很"放肆"（偏移 10~~30 像素，做强烈的赛博朋克风格）。

为什么 TikTok 选这个风格？

辨识度：RGB 分离让人一眼就能"看见"图像边界，比纯白色音符更有视觉张力
时代感：呼应短视频时代的"快、躁、潮"调性
年轻化：红 / 青撞色是赛博朋克、Synthwave 文化的标志色
普适性：在手机小图标（48×48）和大 banner 上都能保持识别度

💡 设计圈的小秘密 ：很多设计师做故障风时先做"大偏移"找灵感 ，再缩到"小偏移"做成品牌 logo------同一个数学公式，只是参数不同。理解了这个，你也能复刻任何"赛博朋克 logo"。

🎁 写在最后

第二部分"邻域卷积"全完结 🎉

任务	核数	输出
6 模糊	1	平滑
7 马赛克	0	块状
8 暗角	0	四周变暗
9 Sobel	2	边缘
10 浮雕	1	立体感
11 RGB 偏移	0	错位重影

所有 6 个都用到了 nalgebra 或类似工具 ------你已经彻底掌握邻域操作了。

下部分预告：第三部分图像几何变换 ------用 2D 矩阵做旋转、缩放、翻转 。线代工具箱正式登场！

📦 项目地址 ：pixel-math-wasm 🦀 Rust + WebAssembly 实战系列

🏷️ 标签 ：#Rust #WebAssembly #图像处理 #RGB偏移 #故障风 #赛博朋克 #算法
