上一篇文章讲了用AI Agent啃下107篇ST数据手册，自动提取阻抗参数、画6层层叠、出立创EDA教程。整个过程从1周压缩到3小时。
但阻抗设计只是PCB的一块拼图。真正的全流程是从需求到原理图到PCB到Gerber------这篇文章讲的就是怎样把Agent嵌入立创EDA的原理图设计流程。

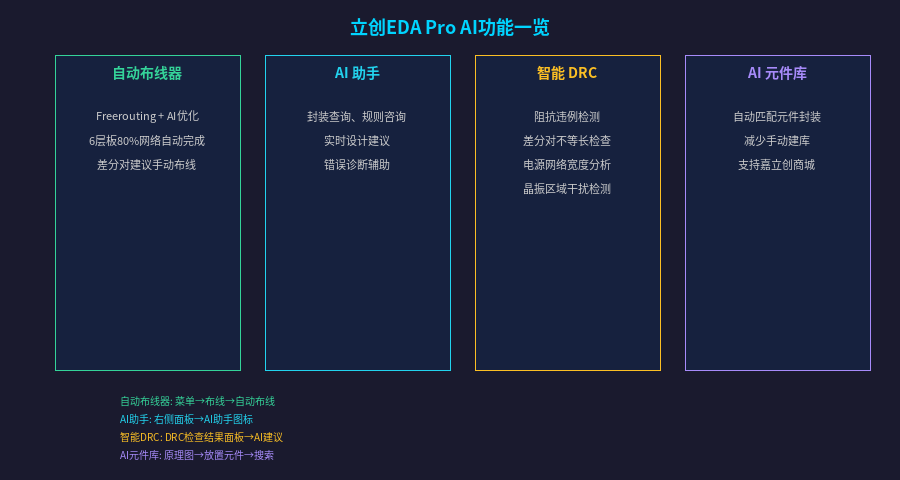

立创EDA的AI能力到底是什么
先说清楚，立创EDA的AI跟Copilot那种代码级智能还差得远。但在PCB这个垂直领域，它已经把几个最耗时的环节做到了可用的自动化。
| 功能 | 做什么 | 入口 | 实用度 |
|---|---|---|---|
| 自动布线器 | Freerouting算法+AI路径优化，一键完成80%网络 | 菜单→布线→自动布线 | 高 |
| AI助手 | 封装查询、设计规则咨询、常见问题回答 | 右侧面板→AI助手图标 | 中高 |
| 智能DRC | 检查阻抗绑定、差分对等长、电源线宽、晶振区域干扰 | DRC结果面板 | 高 |
| AI元件库 | 自动匹配嘉立创商城元件封装，减少手动建库 | 原理图→放置元件 | 中 |
自动布线器的正确用法------混合模式：
先手动完成关键信号（USB差分对、SDRAM数据组、时钟线、晶振区域），然后启动自动布线器处理剩余80%的普通网络。差分对和BGA扇出必须手动，自动布线器不擅长这两样。

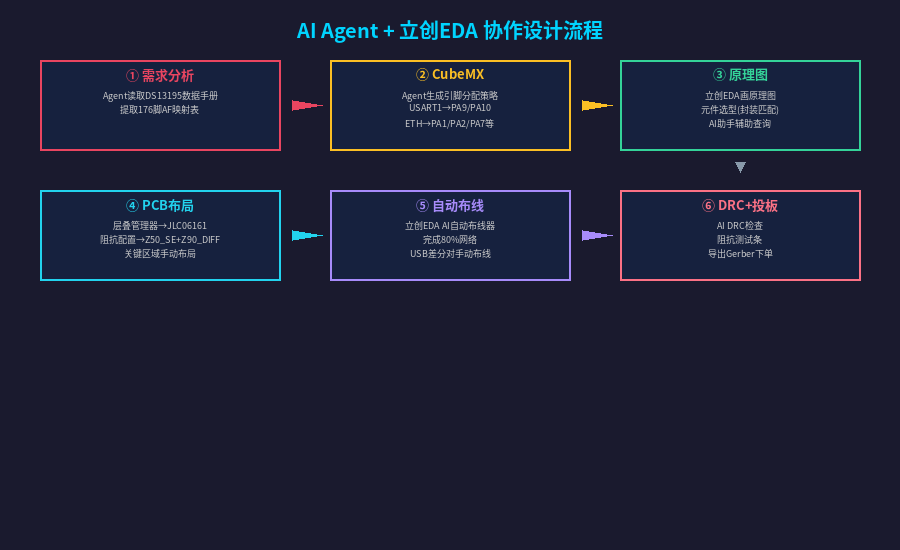

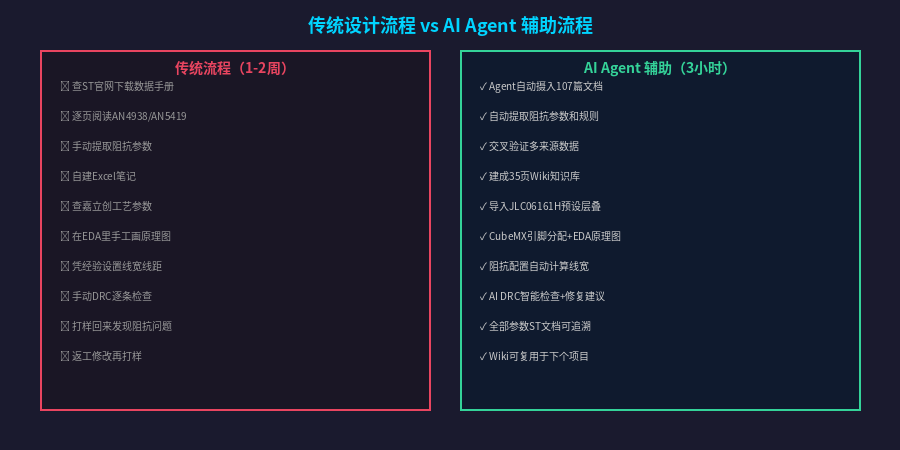

传统设计 vs Agent辅助：六阶段全流程对比
| 阶段 | 传统方式 | Agent辅助方式 | 省时 |
|---|---|---|---|
| 需求分析 | 手动翻数据手册查引脚定义 | 自动提取AF映射表+检查引脚冲突 | 80% |
| CubeMX配置 | 逐个外设手工试引脚 | Agent给出冲突分析+推荐分配策略 | 70% |
| 原理图绘制 | 来回翻手册确认引脚功能 | 查Agent生成的引脚分配表，不用翻手册 | 50% |
| PCB布局 | 凭经验摆放，可能反复调整 | Agent给出关键元件优先级+间距约束 | 30% |
| 布线 | 全部手动或全自动（乱线） | 混合模式：关键手动+80%自动 | 50% |
| DRC投板 | 跑DRC逐条改 | AI DRC智能提示+修复建议 | 40% |
下面拆解每个阶段。
第一阶段：需求分析------Agent读数据手册
用户说"我要用STM32H753做一个带USB、以太网、SD卡、外挂SDRAM、CAN FD的板子"。
Agent不是去网上搜教程，而是直接读数据手册DS13195的引脚定义章节：
| 外设 | 固定引脚 | 不可移动原因 | 注意事项 |
|---|---|---|---|
| USB FS | PA11(DM)、PA12(DP) | 硬件固定 | 如果用ULPI HS需额外12脚 |
| ETH RMII | PA1、PA2、PA7、PC1、PC4、PC5、PG11、PG13 | 硬件固定 | MDIO需外接1.5kΩ上拉到VDD |
| JTAG/SWD | PA13(SWDIO)、PA14(SWCLK) | 调试必备 | PB3(SWO)可选 |
| SDMMC1 | PC8(DAT0)、PC9(DAT1)、PC10(DAT2)、PC11(DAT3)、PC12(CLK)、PD2(CMD) | 硬件固定 | 与ETH的PC1冲突，需改用SDMMC2 |
| HSE晶振 | PH0(OSC_IN)、PH1(OSC_OUT) | 硬件固定 | 不用时OSC_IN接GND |
发现的引脚冲突：
| 冲突对 | 冲突引脚 | 解决方案 |
|---|---|---|
| ETH vs SDMMC1 | PC1 | ETH优先用默认引脚，SD卡改用SDMMC2 |
| FMC vs QSPI | 大量复用 | 二选一，外挂SDRAM时选FMC，仅需Flash时选QSPI |
| LTDC vs DCMI | 部分复用 | 不同时使用，或降级为MCU屏接口 |
第二阶段：CubeMX配置------Agent出引脚分配策略
Agent输出的策略分四步：
第一步先固定不可移动的引脚。第二步分配高速接口处理冲突。第三步分配串口和低速外设。第四步检查所有电源引脚。
注意STM32H753一个很容易踩的坑------USB独立供电引脚：
| 引脚 | 电压范围 | 说明 | 常见错误 |
|---|---|---|---|
| VDD50USB | 4.0~5.5V | USB LDO输入，接VBUS 5V | 错接3.3V导致USB不工作 |
| VDD33USB | 3.0~3.6V | USB LDO输出或外部供给 | 无独立引脚时内部已接VDD |
| PDR_ON | VDD或VSS | 接VDD启用内部POR；接VSS禁用 | VDD<1.71V时须接VSS+外部监控 |
VDD33USB在某些封装（LQFP176、TFBGA240+25）上是独立引出的，在另一些封装上（如LQFP100）内部已接到VDD。无独立VDD33USB引脚时，VDD供电必须满足3.0~3.6V------这是USB FS PHY的工作电压要求。给VDD供3.3V完全没问题，供1.8V低功耗场景USB直接不能用了。
第三阶段：原理图绘制------查表不翻手册
这一步本质上是手动的，但Agent的引脚分配表大幅降低了翻手册的频率。
在立创EDA里画原理图时的实用技巧：电源部分单独一张子图 ，VDD、VDDA、VCAP、VBAT、VDD33USB、VDD50USB全集中在一页，方便检查去耦电容是否齐全。每个接口模块单独一页------USB一页、ETH加PHY一页、SDMMC一页、QSPI加Flash一页、CAN收发器一页、调试口一页。
| 子图 | 包含内容 | 检查要点 |
|---|---|---|
| 电源 | VDD、VDDA、VCAP、VBAT、VDD50USB | 每VDD引脚100nF，VCAP 2×2.2μF |
| 复位时钟 | NRST、HSE、LSE | 100nF到GND+10kΩ上拉 |
| USB | PA11/PA12、VDD50USB、ESD | USBLC6-2靠近连接器端 |
| ETH | RMII 9信号、LAN8720A、RJ45 | MDIO 1.5kΩ上拉 |
| SDMMC | CLK/CMD/DAT0-3 | CLK串33Ω，DAT上拉10kΩ |
| SDRAM | FMC 34+信号 | 数据组分组标注等长要求 |
| CAN | FDCAN_TX/RX、TJA1043 | PESD1CAN靠近连接器 |
第四阶段：PCB布局------关键元件优先级
从原理图转PCB后，关键元件的摆放优先级：
| 优先级 | 元件 | 约束 | 原因 |
|---|---|---|---|
| P0 | 晶振 | 距OSC引脚<5mm，下方无元件 | 起振是最底层依赖 |
| P1 | USB连接器+TVS | 靠近板边，TVS靠近连接器 | ESD防护路径最短 |
| P2 | SDRAM | 靠近FMC引脚区，走线<120mm | 时序约束最严 |
| P3 | ETH RJ45+PHY | PHY在MCU和RJ45之间 | 减少REF_CLK走线长度 |
| P4 | 去耦电容 | 每VDD脚100nF<5mm | 降低回路电感 |
第五阶段：布线------混合模式的精髓
| 信号类型 | 谁来做 | 使用工具 | 关键规则 |
|---|---|---|---|
| USB差分对 | 手动 | Shift+D差分走线 | 全程同层，等长<0.5mm(HS) |
| SDRAM数据组 | 手动 | Shift+A等长调节 | 分组±10mm，数据与地址间距>5mm |
| 时钟线 | 手动 | 内层走线 | 不走蛇形，距其他信号>3W |
| 晶振区域 | 手动 | 最短路径 | 下方不走任何信号线 |
| GPIO/SPI/I2C/UART | 自动布线器 | 自动布线 | 勾选"考虑阻抗要求" |
第六阶段：DRC检查与投板
智能DRC相比普通DRC的增强检测项：
| 检测项 | 普通DRC | AI DRC | 示例 |
|---|---|---|---|
| 间距/短路 | ✅ | ✅ | --- |
| 阻抗配置绑定 | ❌ | ✅ | "SDMMC CLK未绑定Z50_SE规则" |
| 差分对不等长 | ❌ | ✅ | "USB_DP比USB_DM长1.2mm超标" |
| 电源线宽 | ❌ | ✅ | "3.3V走线0.15mm偏细建议加宽" |
| 晶振区域干扰 | ❌ | ✅ | "OSC_IN下方L3层有SPI_CLK穿过" |
立创EDA vs Altium Designer：H753级别的选型建议
| 维度 | 立创EDA Pro | Altium Designer |
|---|---|---|
| 阻抗控制 | ✅ 导入嘉立创预设一键计算 | 需手动填层叠参数 |
| 自动布线 | ✅ Freerouting可用 | 强，但通常也用不上 |
| SI仿真 | ❌ 无 | 强（但对H753非必需） |
| PDN分析 | ❌ 无 | 强 |
| 价格 | 免费 | 年费数万元 |
| H753适用性 | 完全够用 | 功能过剩 |
| 适合场景 | DDR3及以下、USB HS、ETH | DDR4及以上、PCIe、10G ETH |
H753最快的外设是200MHz的FMC SDRAM和480Mbps的USB HS------这个频率下立创EDA Pro完全够用。等你做到FPGA加DDR4那种级别，再考虑AD或Allegro。
Agent的核心价值：从一次性消费到可积累资产
这套流程做完，留下什么？不是一份可以扔掉的设计文档，而是一个37页的结构化Wiki知识库。
| 资产类型 | 本次价值 | 复利价值 |
|---|---|---|
| 全接口阻抗规范表 | 本次画板直接引用 | 做H743、H755、H723改几行即可 |
| CubeMX引脚分配策略 | 避免引脚冲突 | 同系列引脚规划高度一致 |
| 立创EDA预制模板 | 层叠和阻抗一键配置 | 嘉立创工艺参数通用 |
| 下单备注模板 | 本次投板用 | 每块高速板都要用 |
107篇文档的投入，产出的不是一个项目的一次性成果，而是可以持续复利增值的工程知识资产。
实践出真知。
