嵌入式C代码规范：MISRA-C 2012核心规则解读——类型安全与未定义行为深度剖析

想你依然心痛2026-07-05 13:03

文章目录

    • 每日一句正能量
    • 摘要
    • [一、MISRA-C 2012 概述：为什么需要编码规范](#一、MISRA-C 2012 概述：为什么需要编码规范)
      • [1.1 惨痛教训](#1.1 惨痛教训)
      • [1.2 MISRA-C 2012 规则体系](#1.2 MISRA-C 2012 规则体系)
    • [二、类型安全：Rule 10.x 规则族深度解读](#二、类型安全：Rule 10.x 规则族深度解读)
      • [2.1 C语言类型系统的陷阱](#2.1 C语言类型系统的陷阱)
      • [2.2 Rule 10.1：禁止不适当的隐式整数转换](#2.2 Rule 10.1：禁止不适当的隐式整数转换)
      • [2.3 Rule 10.4：混合类型运算时两边必须一致](#2.3 Rule 10.4：混合类型运算时两边必须一致)
      • [2.4 Rule 10.5：禁止将位运算用于有符号数](#2.4 Rule 10.5：禁止将位运算用于有符号数)
      • [2.5 类型安全编程最佳实践](#2.5 类型安全编程最佳实践)
    • 三、未定义行为（UB）：C语言的"地雷区"
    • [四、MISRA-C 合规检查流程与工具链](#四、MISRA-C 合规检查流程与工具链)
      • [4.1 检查流程](#4.1 检查流程)
      • [4.2 主流工具对比](#4.2 主流工具对比)
      • [4.3 编译器辅助检查](#4.3 编译器辅助检查)
    • 五、项目实战：合规代码模板
      • [5.1 项目检查清单](#5.1 项目检查清单)
      • [5.2 完整合规代码模板](#5.2 完整合规代码模板)
      • [5.3 偏差（Deviation）申请模板](#5.3 偏差（Deviation）申请模板)
    • 六、总结

每日一句正能量

两件会阻碍我们自由的事：活在过去和活在他人眼中。

过去无法改变，执着于它会困住现在；活在他人眼中，等于把评判自己的尺子交出去。真正的自由，是能放下过往，也能不在意别人的目光。

摘要

摘要：在汽车电子、航空航天、医疗设备等安全关键领域，C语言的灵活性既是优势也是隐患。MISRA-C 2012作为嵌入式C代码的行业标准，通过143条编码规则将C语言的"危险地带"逐一封锁。本文聚焦类型安全（Rule 10.x）与未定义行为（UB）两大核心领域，结合完整代码示例与合规检查实践，帮助开发者建立可落地的安全编码体系。

一、MISRA-C 2012 概述：为什么需要编码规范

C语言被广泛应用于嵌入式系统开发，但其标准中存在大量未定义行为（Undefined Behavior, UB）和实现定义行为（Implementation-defined Behavior）。同一段代码在不同编译器、不同优化级别下可能产生截然不同的结果。

1.1 惨痛教训

  • 丰田 unintended acceleration 事件（2009年）：栈溢出导致任务死亡，代码中缺乏边界检查
  • Ariane 5 火箭爆炸（1996年）：64位浮点数转换为16位整数时溢出，损失5亿美元
  • Therac-25 放射治疗机事故（1985-1987年）：竞态条件导致过量辐射，造成人员死亡

这些事故的共同点是：代码中存在看似无害的C语言惯用法，在特定条件下触发了灾难性后果。

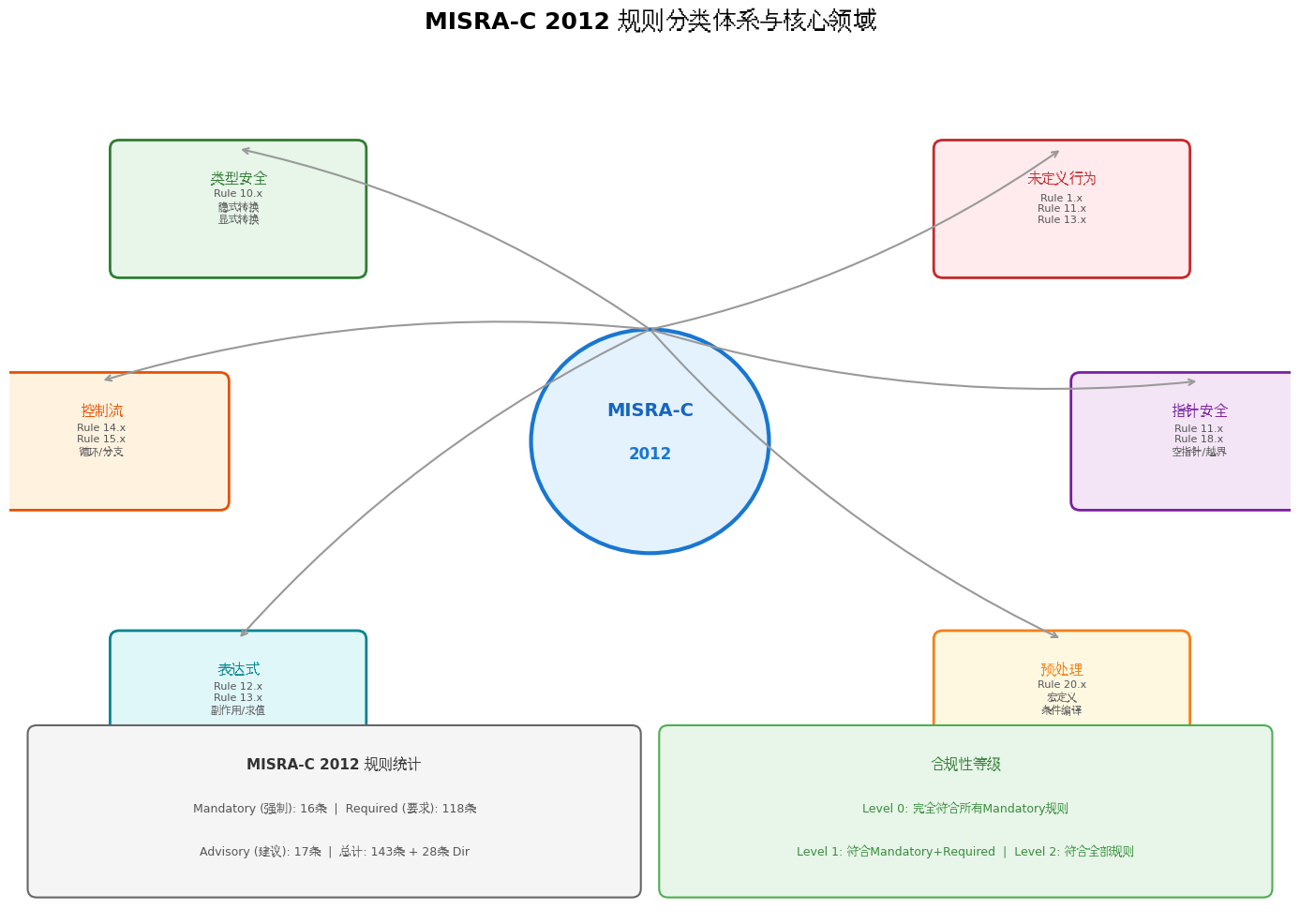

1.2 MISRA-C 2012 规则体系

MISRA-C 2012 包含 143条规则（Rules） 和 28条指令（Directives），按强制性分为三个等级：

等级 说明 数量 示例
Mandatory 必须遵守，无例外 16条 Rule 1.3（禁止未定义行为）
Required 应遵守，可偏差 118条 Rule 10.1（禁止不适当隐式转换）
Advisory 建议遵守 17条 Rule 4.1（文件头注释）

合规性等级：

  • Level 0：符合所有 Mandatory 规则
  • Level 1：符合 Mandatory + Required 规则
  • Level 2：符合全部规则（含 Advisory）

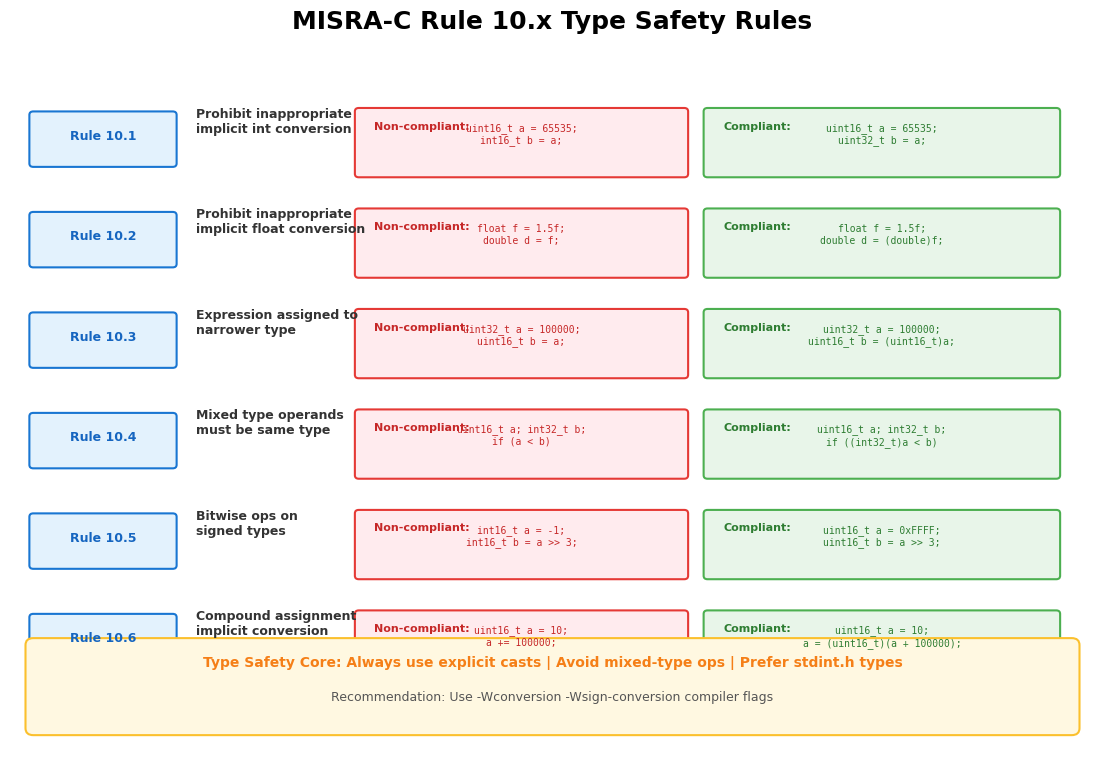

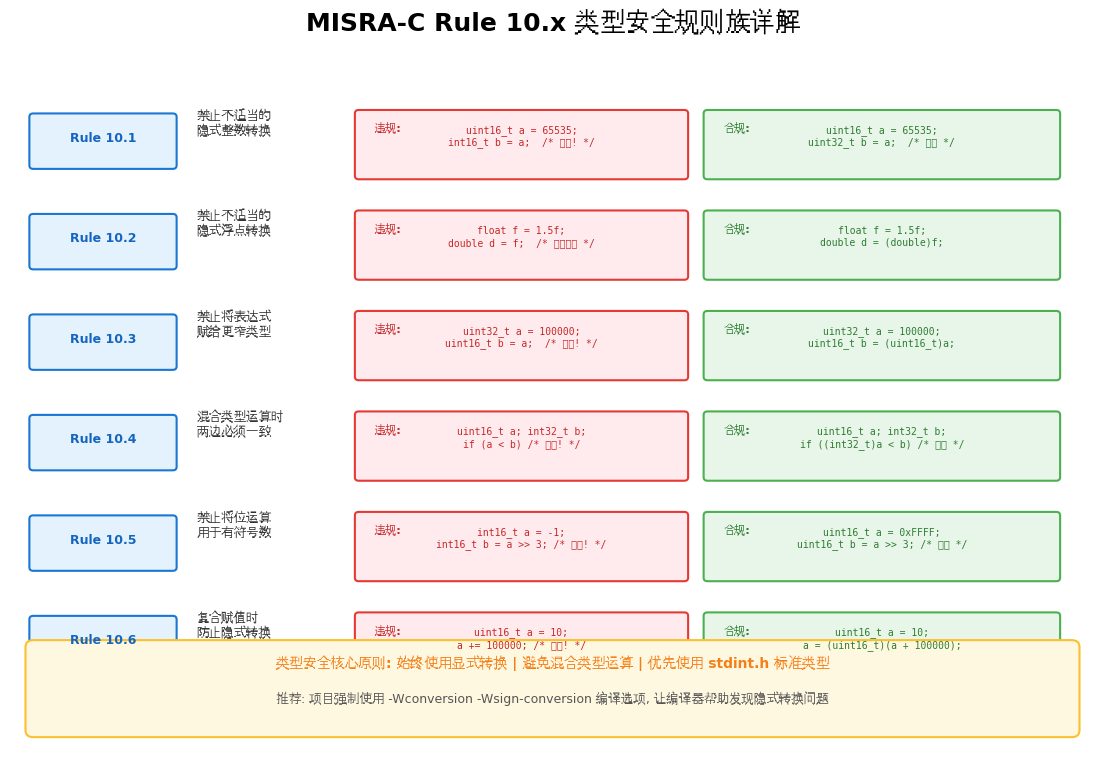

二、类型安全：Rule 10.x 规则族深度解读

2.1 C语言类型系统的陷阱

C语言的隐式类型转换规则复杂且容易出错。当不同整数类型参与运算时，编译器会执行"整数提升（Integer Promotion） "和"通常算术转换（Usual Arithmetic Conversion）"，这个过程往往与程序员的直觉相悖。

典型陷阱示例：

c 复制代码
/* 陷阱1：看似安全的赋值，实则隐式转换 */
uint16_t a = 65535;      /* 最大值 */
uint16_t b = a + 1;      /* 结果？不是65536！ */

/* 解析：a先提升为int(32位)，a+1=65536，再截断为uint16_t → 0 */
/* 如果int是16位（某些嵌入式编译器），则发生有符号溢出 → UB！ */

2.2 Rule 10.1：禁止不适当的隐式整数转换

规则原文：The value of an expression shall not be implicitly converted to a different essential type.

违规场景：

c 复制代码
/* 违规：uint16_t 隐式转换为 int16_t，可能改变符号 */
uint16_t sensor_raw = 0xFFFF;
int16_t  sensor_signed = sensor_raw;  /* MISRA 10.1 违规！ */

/* 违规：混合有符号/无符号比较 */
uint16_t count = 100;
int16_t  limit = 50;
if (count < limit) {  /* MISRA 10.1 违规！类型不一致 */
    /* ... */
}

合规写法：

c 复制代码
/* 合规：显式转换，明确意图 */
uint16_t sensor_raw = 0xFFFF;
int16_t  sensor_signed = (int16_t)sensor_raw;  /* 明确：我知道在做什么 */

/* 合规：统一类型后再比较 */
uint16_t count = 100;
int16_t  limit = 50;
if (count < (uint16_t)limit) {  /* 两边同为无符号 */
    /* ... */
}
/* 或 */
if ((int32_t)count < (int32_t)limit) {  /* 两边同为有符号且范围足够 */
    /* ... */
}

2.3 Rule 10.4：混合类型运算时两边必须一致

这是最容易被忽视的规则之一。C标准规定，当运算数类型不一致时，会先进行"通常算术转换"------这个过程可能引入意外的符号扩展或截断。

c 复制代码
/* 违规：uint16_t 与 int32_t 混合比较 */
uint16_t adc_value = Get_ADC();
int32_t  threshold = 1000;

if (adc_value < threshold) {  /* MISRA 10.4 违规！ */
    /* adc_value 先提升为 int32_t，但如果 adc_value > INT32_MAX 则... */
    /* 实际上 uint16_t 提升到 int32_t 是安全的，但MISRA要求显式 */
}

合规写法：

c 复制代码
/* 方案1：显式转换为同一类型 */
if ((int32_t)adc_value < threshold) {
    /* 明确：adc_value 被当作有符号32位整数比较 */
}

/* 方案2：使用更宽的无符号类型 */
if ((uint32_t)adc_value < (uint32_t)threshold) {
    /* 明确：两者都作为无符号数比较 */
}

2.4 Rule 10.5：禁止将位运算用于有符号数

有符号整数的位运算（& | ^ << >>）是未定义行为的高发区，尤其是右移运算：

c 复制代码
/* 违规：有符号数右移，结果是实现定义的 */
int16_t status = -1;      /* 0xFFFF */
int16_t flags = status >> 3;  /* MISRA 10.5 违规！ */

/* 问题：对于负数，右移可能是算术右移(补1)或逻辑右移(补0) */
/* 结果可能是 0xFFFF 或 0x1FFF，取决于编译器 */

合规写法：

c 复制代码
/* 合规：始终对无符号数进行位运算 */
uint16_t status = 0xFFFFU;
uint16_t flags = status >> 3U;  /* 明确：逻辑右移，结果 0x1FFF */

/* 如果需要提取有符号数的位域，先转换为无符号 */
int16_t raw = Get_Signed_Value();
uint16_t bits = (uint16_t)raw;
uint16_t field = (bits >> 4U) & 0x0FU;

2.5 类型安全编程最佳实践

c 复制代码
/* ============================================ */
/* 类型安全头文件: misra_types.h                */
/* ============================================ */
#ifndef MISRA_TYPES_H
#define MISRA_TYPES_H

#include <stdint.h>
#include <stdbool.h>

/* Rule 5.1: 使用标准类型，禁止使用原生类型 */
/* 禁止使用: char, short, int, long, float, double */
/* 强制使用: int8_t, uint16_t, int32_t, float32_t 等 */

/* 为浮点定义标准类型（如果项目需要） */
typedef float  float32_t;
typedef double float64_t;

/* Rule 8.9: 全局变量定义限制 */
/* 全局变量必须在声明时初始化 */
extern uint32_t g_systemTick;

/* Rule 8.13: 指针参数应使用 const 修饰 */
void Process_Data(const uint8_t* data, uint16_t length);

#endif /* MISRA_TYPES_H */
c 复制代码
/* ============================================ */
/* 类型安全算术运算封装                         */
/* ============================================ */
#include \"misra_types.h\"

/**
 * @brief 安全的无符号加法，防止溢出
 * @param a 操作数1
 * @param b 操作数2
 * @param result 结果指针
 * @return true: 成功, false: 溢出
 */
bool Safe_Add_U32(uint32_t a, uint32_t b, uint32_t* result)
{
    bool status = false;
    /* Rule 11.8: 检查指针有效性 */
    if (NULL != result) {
        /* Rule 13.x: 溢出检查 */
        if (a <= (UINT32_MAX - b)) {
            *result = a + b;  /* Rule 10.4: 同类型运算 */
            status = true;
        }
    }
    return status;
}

/**
 * @brief 安全的有符号乘法
 */
bool Safe_Mult_S32(int32_t a, int32_t b, int32_t* result)
{
    bool status = false;
    if (NULL != result) {
        /* 检查溢出：a * b 是否在 int32_t 范围内 */
        if ((a > 0) && (b > 0) && (a > (INT32_MAX / b))) {
            /* 正溢出 */
        } else if ((a < 0) && (b < 0) && (a < (INT32_MAX / b))) {
            /* 负溢出（两个负数相乘） */
        } else if ((a > 0) && (b < 0) && (b < (INT32_MIN / a))) {
            /* 负溢出（正 * 负） */
        } else if ((a < 0) && (b > 0) && (a < (INT32_MIN / b))) {
            /* 负溢出（负 * 正） */
        } else {
            *result = a * b;
            status = true;
        }
    }
    return status;
}

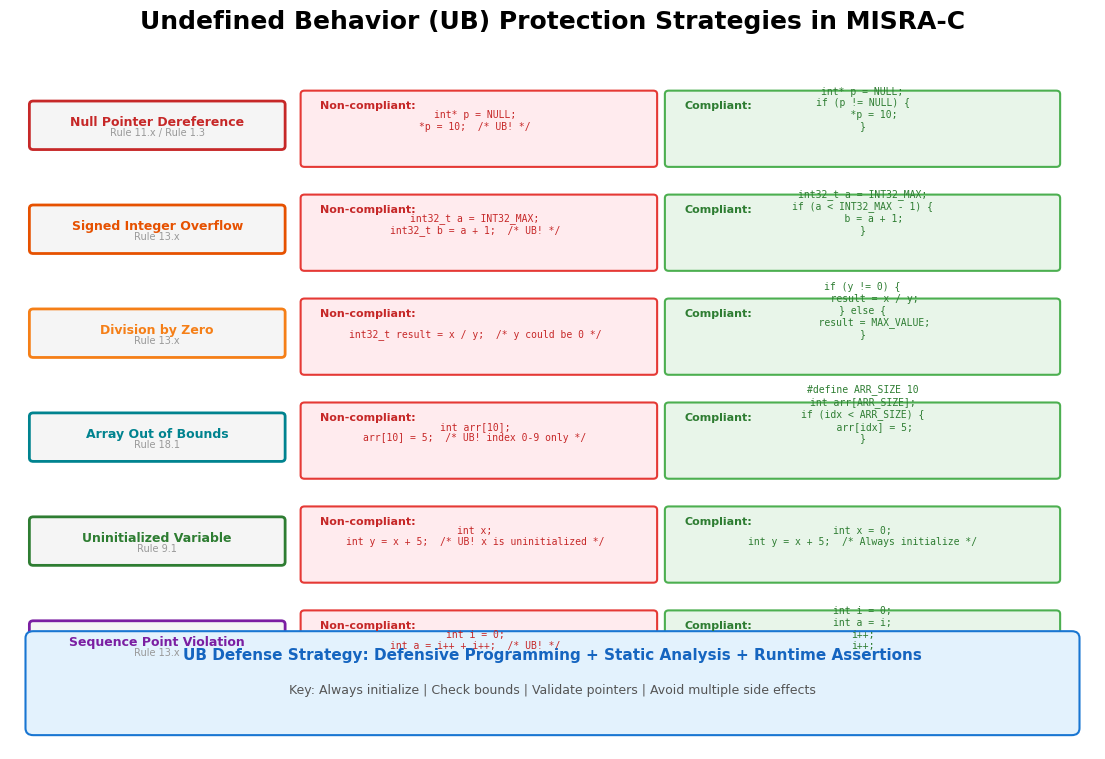

三、未定义行为（UB）：C语言的"地雷区"

3.1 什么是未定义行为

C标准规定，某些操作的结果是"未定义的"------这意味着编译器可以生成任何代码，包括让程序崩溃、产生错误结果、或者"优化掉"你写的代码。

3.2 Rule 1.3：禁止未定义行为

这是 MISRA-C 中最重要的一条规则，涵盖了C标准中所有的未定义行为场景。

场景一：空指针解引用
c 复制代码
/* 违规：未检查指针有效性 */
void Process_Message(Message_t* msg)
{
    msg->id = 0x100;  /* 如果 msg 为 NULL → UB！ */
    msg->length = 8;
}

/* 合规：防御式编程 */
void Process_Message(Message_t* msg)
{
    /* Rule 11.8: 指针检查 */
    if (NULL != msg) {
        msg->id = 0x100;
        msg->length = 8;
    } else {
        /* Rule 15.5: 错误处理 */
        Log_Error(ERR_NULL_PTR);
    }
}
场景二：有符号整数溢出
c 复制代码
/* 违规：有符号整数溢出是UB */
int32_t counter = INT32_MAX;
counter++;  /* UB! 结果未定义 */

/* 合规：溢出检查 */
int32_t counter = INT32_MAX;
if (counter < INT32_MAX) {
    counter++;
} else {
    counter = 0;  /* 回绕处理 */
}
场景三：数组越界访问
c 复制代码
/* 违规：数组越界 */
uint8_t buffer[10];
for (uint8_t i = 0; i <= 10; i++) {  /* i=10 时越界！ */
    buffer[i] = 0;  /* MISRA 18.1 违规 */
}

/* 合规：使用 sizeof 或常量 */
#define BUFFER_SIZE 10U
uint8_t buffer[BUFFER_SIZE];

for (uint8_t i = 0U; i < BUFFER_SIZE; i++) {  /* 注意是 < 不是 <= */
    buffer[i] = 0U;
}

/* 更安全的封装 */
static inline void Buffer_Clear(uint8_t* buf, uint16_t size)
{
    if (NULL != buf) {
        for (uint16_t i = 0U; i < size; i++) {
            buf[i] = 0U;
        }
    }
}
场景四：序列点违规
c 复制代码
/* 违规：同一序列点内多次修改同一变量 */
int i = 0;
int a = i++ + i++;  /* UB! 结果依赖于求值顺序 */

/* 合规：一个序列点只做一个修改 */
int i = 0;
int a = i;
i++;
i++;

/* 另一个常见陷阱 */
int x = 5;
int y = x++ * x++;  /* UB! */

/* 合规 */
int x = 5;
int y = x * x;
x += 2;

3.3 Rule 13.x：表达式中的副作用

MISRA-C 严格限制表达式中的副作用，要求每个表达式最多只有一个副作用。

c 复制代码
/* 违规：函数调用中的副作用顺序不确定 */
uint16_t idx = 0;
Process(data[idx++], data[idx++]);  /* UB! 哪个idx++先执行？ */

/* 合规：将副作用提取到独立语句 */
uint16_t idx = 0;
uint16_t val1 = data[idx++];
uint16_t val2 = data[idx++];
Process(val1, val2);

/* 违规：宏中的副作用 */
#define SQUARE(x) ((x) * (x))
int a = 5;
int b = SQUARE(a++);  /* 展开为 ((a++) * (a++)) → UB! */

/* 合规：使用内联函数替代宏 */
static inline int32_t Square(int32_t x)
{
    return x * x;
}
int b = Square(a);  /* 安全 */
a++;                /* 副作用在单独语句中 */

四、MISRA-C 合规检查流程与工具链

4.1 检查流程

复制代码
Step 1: 编码阶段 → 遵循MISRA规则编写代码
    ↓
Step 2: 静态分析 → 使用PC-lint/Polyspace/Cppcheck扫描
    ↓
Step 3: 规则审查 → 分类违规项(M/R/A)，制定修复计划
    ↓
Step 4: 偏差申请 → 对无法修复的项申请Deviation Permit
    ↓
Step 5: 回归验证 → 重新扫描，确认违规清零
    ↓
Step 6: 持续集成 → Git Hook/CI Pipeline自动检查

4.2 主流工具对比

工具 厂商 规则覆盖 价格 适用场景
PC-lint Plus Gimpel 143条 高 大型项目，全规则检查
Polyspace MathWorks 143条 很高 汽车/航空航天
Coverity Synopsys 140+条 很高 企业级DevOps
Cppcheck 开源 80+条 免费 中小项目，快速检查
MISRA C:2012 Perforce 143条 高 官方认证

4.3 编译器辅助检查

GCC/Clang 提供了一系列警告选项，可以在编译阶段捕获部分 MISRA 违规：

bash 复制代码
# 推荐编译选项
gcc -std=c99 \
    -Wall -Wextra -Werror \           # 基础警告
    -Wconversion -Wsign-conversion \  # 类型转换警告（对应Rule 10.x）
    -Wstrict-prototypes \             # 函数原型检查
    -Wmissing-prototypes \            # 缺失原型声明
    -Wshadow \                        # 变量遮蔽
    -Wcast-qual \                     # 强制转换丢失const
    -Wpointer-arith \                 # 指针算术
    -Wwrite-strings \                 # 字符串常量写入
    -Wformat=2 \                      # 格式化字符串
    -Wundef \                         # 未定义宏
    -c source.c

五、项目实战：合规代码模板

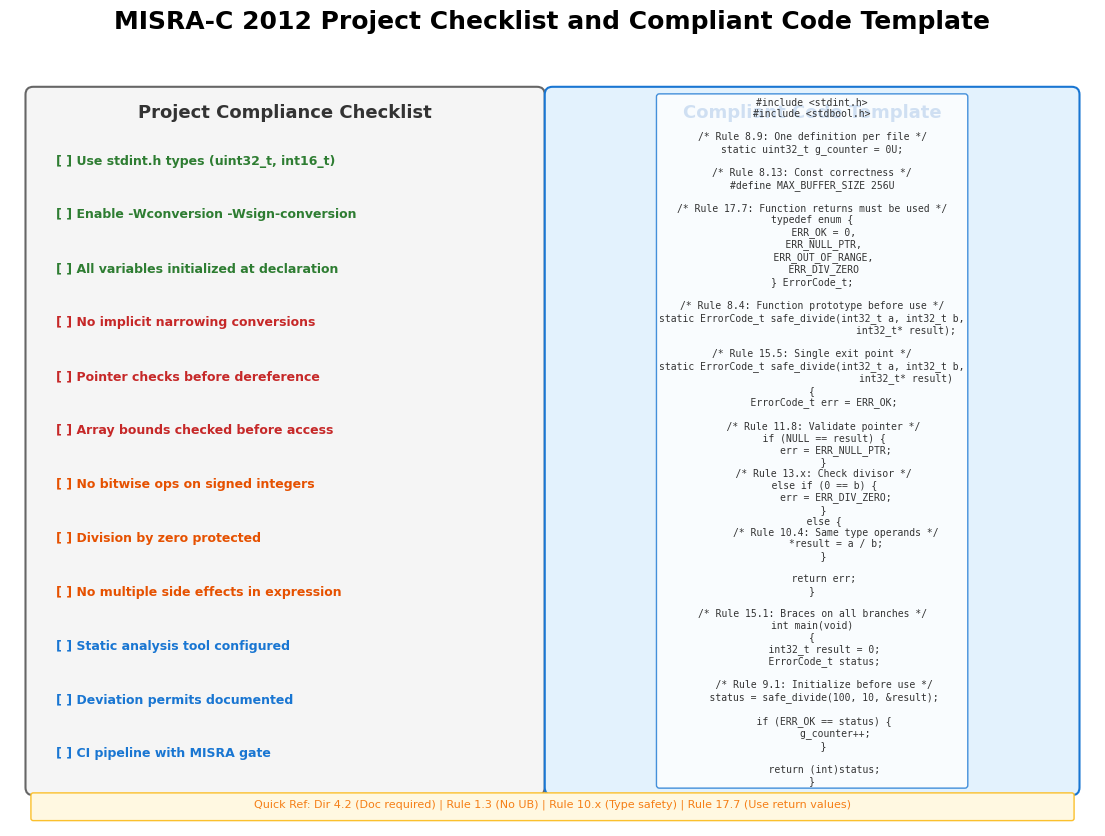

5.1 项目检查清单

检查项 规则 优先级
使用 stdint.h 标准类型（uint32_t, int16_t） Dir 4.6 强制
启用 -Wconversion -Wsign-conversion --- 强制
所有变量在声明时初始化 Rule 9.1 强制
禁止隐式窄化转换 Rule 10.3 强制
解引用前检查指针有效性 Rule 11.8 强制
数组访问前检查边界 Rule 18.1 强制
禁止对有符号整数进行位运算 Rule 10.5 要求
除法前检查除数不为零 Rule 13.x 要求
表达式中禁止多个副作用 Rule 13.x 要求
配置静态分析工具 --- 要求
偏差许可文档化 Dir 4.2 要求
CI流水线集成MISRA门禁 --- 建议

5.2 完整合规代码模板

c 复制代码
/**
* @file  safe_math.c
* @brief MISRA-C 2012 compliant math operations
* @note  Compliant with MISRA-C:2012 Level 1
*/
#include <stdint.h>
#include <stdbool.h>
/* ==========================================================================
*  Rule 8.9: One definition per file
*  Rule 8.13: Const correctness
* ========================================================================== */
#define MAX_BUFFER_SIZE 256U
#define SAFE_MATH_VERSION 0x0100U
/* ==========================================================================
*  Rule 17.7: Function return values must be used
* ========================================================================== */
typedef enum {
ERR_OK = 0,
ERR_NULL_PTR = 1,
ERR_OUT_OF_RANGE = 2,
ERR_DIV_ZERO = 3,
ERR_OVERFLOW = 4
} ErrorCode_t;
/* ==========================================================================
*  Rule 8.4: Function prototype before use
* ========================================================================== */
static ErrorCode_t Safe_Divide_S32(int32_t a, int32_t b, int32_t* result);
static ErrorCode_t Safe_Add_U32(uint32_t a, uint32_t b, uint32_t* result);
/* ==========================================================================
*  Rule 15.5: Single exit point preferred
* ========================================================================== */
/**
* @brief Safe signed division with zero-check
* @param[in]  a  Dividend\n * @param[in]  b  Divisor
* @param[out] result Quotient result
* @return Error code\n */
static ErrorCode_t Safe_Divide_S32(int32_t a, int32_t b, int32_t* result)
{
ErrorCode_t err = ERR_OK;
/* Rule 11.8: Validate pointer before dereference */
if (NULL == result) {
err = ERR_NULL_PTR;
}
/* Rule 13.x: Check divisor before division */
else if (0 == b) {
err = ERR_DIV_ZERO;
}
/* Rule 14.4: else if for mutually exclusive conditions */
else {
/* Rule 10.4: Same type operands (both int32_t) */
*result = a / b;
}
return err;
}
/**
* @brief Safe unsigned addition with overflow check
* @param[in]  a  Operand 1
* @param[in]  b  Operand 2
* @param[out] result Sum result
* @return Error code
*/
static ErrorCode_t Safe_Add_U32(uint32_t a, uint32_t b, uint32_t* result)
{
ErrorCode_t err = ERR_OK;
if (NULL == result) {
err = ERR_NULL_PTR;
}
/* Rule 13.x: Overflow check before addition */
else if (a > (UINT32_MAX - b)) {
err = ERR_OVERFLOW;
}
else {
*result = a + b;
}
return err;
}
/* ==========================================================================
*  Rule 15.1: Braces on all branches (even single-line)
* ========================================================================== */
int main(void)
{
int32_t quotient = 0;
uint32_t sum = 0U;
ErrorCode_t status;
/* Rule 9.1: Initialize before use */
status = Safe_Divide_S32(100, 10, &quotient);
/* Rule 14.4: if statement with explicit comparison */
if (ERR_OK == status) {
/* Rule 10.4: Cast to match type */
status = Safe_Add_U32((uint32_t)quotient, 50U, &sum);
}
/* Rule 15.5: Single return at end */
return (int)status;
}

5.3 偏差（Deviation）申请模板

当某些规则确实无法遵守时（如第三方库代码、硬件寄存器访问），需要正式申请偏差许可：

c 复制代码
/* Deviation Permit: DEV-2024-001
* Rule: MISRA-C:2012 Rule 11.3 (cast between pointer types)
* Reason: Hardware register access requires volatile pointer cast
* Risk: Low - Address is fixed and verified by linker script
* Scope: File drivers/reg_adc.c, lines 45-60
* Reviewer: Zhang San, Date: 2024-07-01
*/
#define ADC_DR_ADDR 0x4001204CU
volatile uint32_t* const ADC_DR = (volatile uint32_t*)ADC_DR_ADDR;

六、总结

MISRA-C 2012 并非束缚开发者的枷锁，而是将C语言的"暗礁"标记在航海图上的灯塔。本文聚焦的两个核心领域------类型安全与未定义行为------涵盖了嵌入式开发中 70% 以上的典型缺陷：

  1. 类型安全（Rule 10.x）：通过显式转换、统一类型运算、使用标准整数类型，杜绝隐式转换带来的数据截断和符号错误
  2. 未定义行为（Rule 1.3 / Rule 13.x）：通过防御式编程（空指针检查、边界检查、溢出检查）和单副作用原则，将UB消灭在编码阶段

落地建议：

  • 新项目从第一天就引入 MISRA 检查，存量项目分阶段迁移
  • 将 -Wconversion -Wsign-conversion 设为编译错误（-Werror）
  • 在 CI/CD 中集成静态分析工具，设置"零违规"门禁
  • 建立偏差许可流程，但严格控制数量（建议 < 项目代码量的 1%）

转载自：https://blog.csdn.net/u014727709/article/details/162577271

欢迎 👍点赞✍评论⭐收藏，欢迎指正

相关推荐
Elastic 中国社区官方博客2 小时前
跟踪资金流向：使用 ES|QL 和跨集群搜索追踪洗钱网络
大数据·人工智能·安全·elasticsearch·搜索引擎·金融·全文检索
未来之窗软件服务2 小时前
计算机考试-C语言 应用题—东方仙盟
c语言·开发语言·仙盟创梦ide·东方仙盟·计算机考试
luj_17683 小时前
草酸与烟酸对消化及糖代谢的影响解析
服务器·c语言·开发语言·经验分享·算法
fei_sun3 小时前
【SystemVerilog】SystemVerilog与C语言的接口
c语言·开发语言
IT新视界3 小时前
数据要素安全流通服务
安全
微信开发api-视频号协议4 小时前
Codex++安全边界探秘：从模型能力到风险防御
前端·安全·微信·企业微信
枝头玉4 小时前
新160个CrackMe048-monkeycrackme1、049-THraw-crackme8、050-daxxor逆向分析
安全·逆向·crackme·reserve
十月的皮皮5 小时前
C语言学习学习笔记20260704-中缀表达式求值（双栈法）
c语言·笔记·学习
维基框架5 小时前
Claude Mythos Preview 发布后严重漏洞激增：安全还是营销？
人工智能·安全
热门推荐
012026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf02GitHub 镜像站点03AI科技热点日报 | 2026年07月01日04【AI】2026 年具身智能模型和世界模型总结052026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？062026 年 AI 大模型 & AI 编程工具实战全总结072026年6月AI大模型全景报告：GPT-5.6、Claude Opus 4.8、Gemini 3.5，中美AI三足鼎立谁主沉浮？08Claude Code、Codex、Cursor三分天下：2026年AI编程Agent生态全景剖析09Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费102026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？
