在现代数据中心中，动环监控系统（动力与环境监控系统）是保障基础设施稳定、高效、安全运行的"神经系统"。它负责对电力、暖通、安防、消防等子系统进行实时采集、监控与控制，是数据中心运维管理的核心平台。本文将带你深入了解其核心架构、分层设计与关键技术要求。
一、什么是动环监控系统？
动环监控系统，顾名思义，是对数据中心的动力设备 （如高低压配电、UPS、HVDC、柴油发电机等）和环境设备（如精密空调、温湿度、漏水检测、烟感等）进行集中监控与管理的平台。它不仅需要"看得见"（实时监测），还要"管得了"（远程控制），更要"听得见"（智能告警），从而确保数据中心始终处于最优运行状态。
二、数据中心物理颗粒度模型
大型数据中心通常采用模块化的物理架构来组织，这也是动环监控系统的部署基础。常见的颗粒度划分如下：
| 颗粒度 | 中文名称 | 说明 |
|---|---|---|
| Module/Facility | 模块/方仓 | 最小的模块单元，如IT机房模块、电力模块、空调模块等。 |
| Zone/Block | 区域/模块 | 多个模块组合成的逻辑区域，是视频、门禁、消防告警等系统的标准化设计单位。 |
| Building | 建筑 | 多个区域组成的楼栋，是整个监控系统的管理核心。 |
| Campus | 园区 | 多个建筑组成的数据中心大园区。 |
三、整体监控系统架构

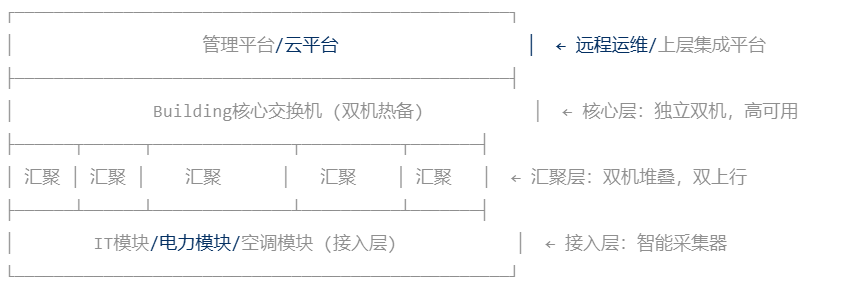

整体监控系统架构通常采用三层网络架构，并结合高可用设计原则。
关键要点：
- 三层网络架构：接入层 → 汇聚层 → 核心层，各层职责明确，便于扩展和管理。
- 汇聚交换机 ：通常要求堆叠，多台物理交换机通过堆叠线缆虚拟成一台逻辑设备，简化配置，实现跨设备链路聚合，提高上行冗余能力。
- 核心交换机 ：通常采用独立双机热备，不做物理堆叠，通过三层路由协议（如OSPF）或VRRP实现网关高可用，缩小单点故障域。
- 双上行冗余：接入交换机双上行到两台不同的汇聚交换机，汇聚交换机再双上行到两台不同的核心交换机，实现链路级和设备级双重冗余。
四、四大核心子系统
数据中心动环系统主要管理以下四大子系统：
1. 电力监控系统 (PMS)
-
监控对象：10kV中压柜、变压器、低压配电柜、UPS、HVDC、柴发并机柜、直流操作电源等。
-
核心功能 ：
- 遥测：实时监测电压、电流、功率、频率、谐波、电能质量等。
- 遥信：采集断路器分合状态、手车位置、开关状态等。
- 遥控：远程控制断路器分合闸、柴油发电机启停等，支持一键顺序控制（如市电切换柴发）。
- 故障录波与SOE：记录故障发生前后的波形，提供事件顺序记录，便于故障分析。
-
接口要求 ：支持多种标准规约，如 IEC 61850、Modbus TCP、IEC 103/104 等。电力采集器和电力监控软件通常要求为同一品牌，以保证兼容性。
2. 动环监控系统 (EVS)
-
监控对象：精密空调（风冷/水冷）、温湿度传感器、漏水检测绳、烟雾探测器、新风机、加湿机、除湿机等。
-
核心设备 ：采用专用动环数据采集器，通过Modbus TCP/RTU协议采集所有模块内的环境数据，是系统的"神经末梢"。
-
控制能力：支持远程控制空调启停与模式切换、照明开关、声光报警器等。
-
告警要求：电气设备告警通常在2-3秒内上送，暖通设备3-5秒内，整体告警在10秒内在平台上显示，确保及时响应。
3. 视频监控系统 (VSS)
- 覆盖范围 ：园区出入口、大楼门厅、机房内部、电力区域、走廊等要求无死角覆盖，并配置人脸识别摄像头。
- 核心要求 ：
- 冗余录相 ：关键区域的视频流需同时发给两台独立的NVR/EVS进行录制，防止单点故障导致录像丢失。
- 存储周期 ：子码流（如720P，2Mbps）存储不少于90天。
- 双机部署 ：每个区域/模块配置两台NVR/EVS，不允许使用单台。
- 智能功能：支持移动侦测、区域入侵报警、视频与门禁/消防联动。
4. 门禁监控系统
- 部署原则：遵循最小授权单元，每个房间的门对应独立的门禁控制器，确保精细化管理。
- 接入方式：所有门禁控制器通常通过HTTP或API接口同时接入本地门禁管理系统和上层管理平台。
- 高级功能：支持远程开门、刷卡加密码、防胁迫报警、门禁封锁、时段授权、与视频抓拍联动等，卡片要求支持加密防复制。

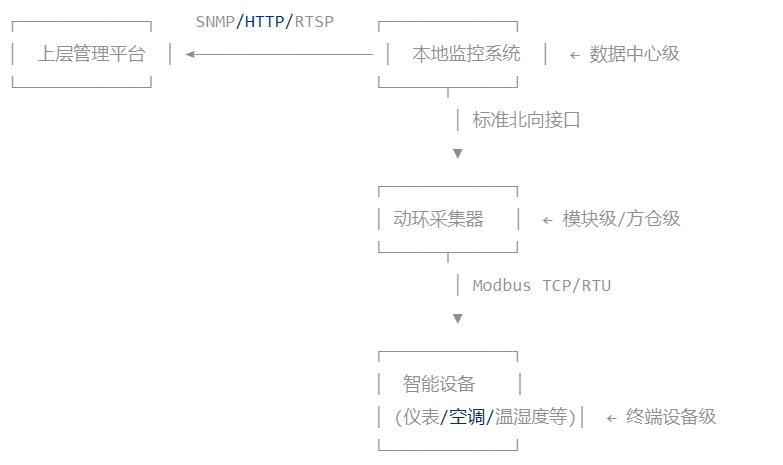

六、数据流向与对接
- 采集层 ：动环采集器通过 Modbus TCP/RTU 等南向协议采集底层设备的实时数据。
- 汇聚与传输：数据通过三层网络（接入→汇聚→核心）上传至本地监控服务器。
- 平台对接 ：本地监控系统通过 SNMP、HTTP、RTSP 等标准北向接口，将告警与数据推送至上层管理平台或云端。
- 跨平台集成：消防、冷源群控（BA）等第三方系统，也通过标准接口（如Modbus TCP）与动环平台实现数据互通与联动。
希望这篇文章能帮助您梳理数据中心动环监控系统的基本架构与设计思路。欢迎在实际项目中进行验证与优化！
