一.Mac Pro上的DCMTK的服务搭建：

dcmtk-3.6.8.tar.gz的下载地址：https://support.dcmtk.org/redmine/attachments/197

1.解压压缩包：

bash 复制代码

tar -zxvf dcmtk-3.6.8.tar.gz

2.在dcmtk-3.6.8创建build目录：

bash 复制代码

cd dcmtk-3.6.8
# 创建编译目录
mkdir build && cd build

3.cmake配置:

bash 复制代码

cmake .. \
-DCMAKE_INSTALL_PREFIX=$HOME/dcmtk-3.6.8-install \
-DCMAKE_CXX_STANDARD=11 \
-DCMAKE_CXX_STANDARD_REQUIRED=ON \
-DBUILD_SHARED_LIBS=ON \
-DCMAKE_INSTALL_RPATH_USE_LINK_PATH=ON \
-DDCMTK_WITH_WLSTORAGE=ON \
-DCMAKE_BUILD_RPATH=$HOME/dcmtk-3.6.8-install/lib \
-DCMAKE_INSTALL_RPATH=$HOME/dcmtk-3.6.8-install/lib

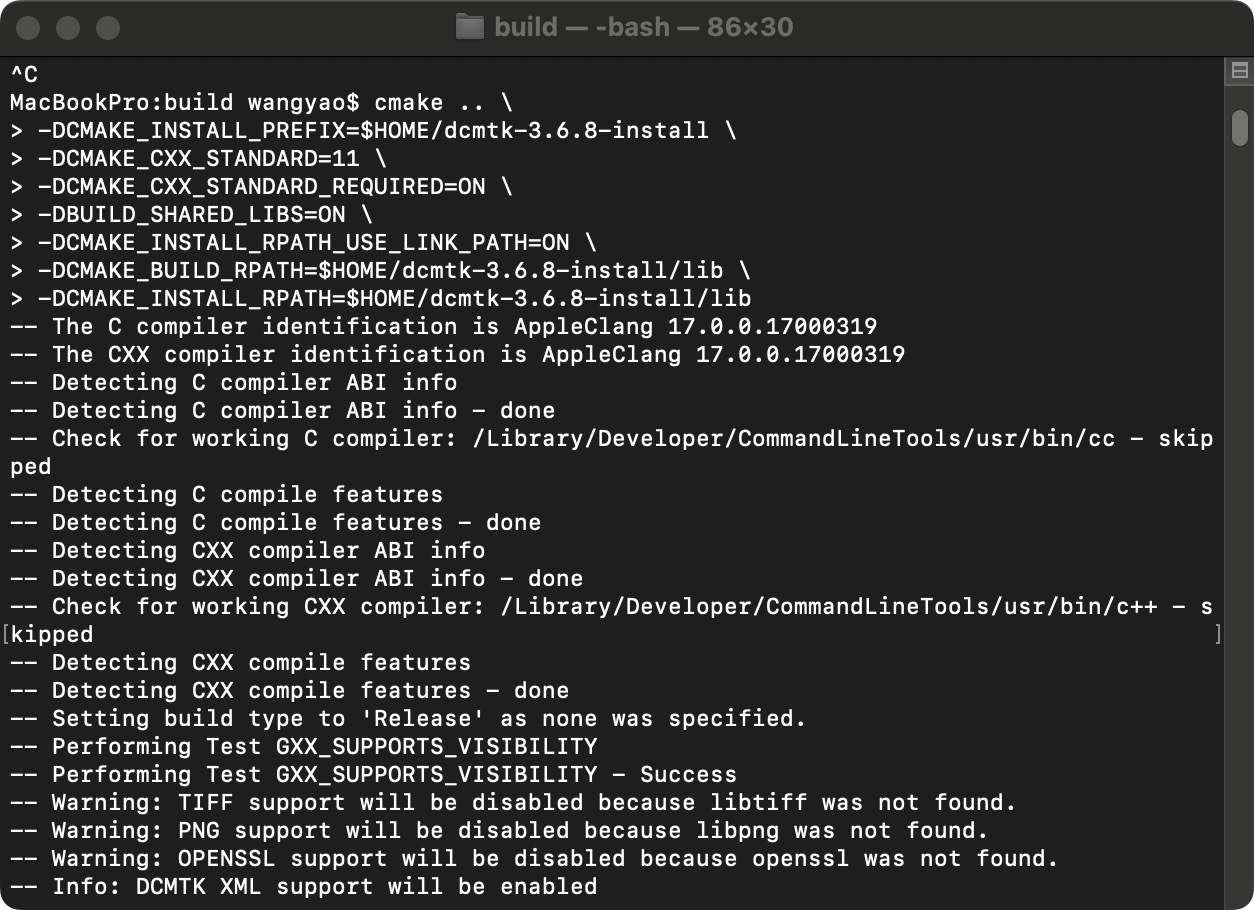

下面是cmake的过程：

4.make编译：

bash 复制代码

    make -j$(sysctl -n hw.ncpu)

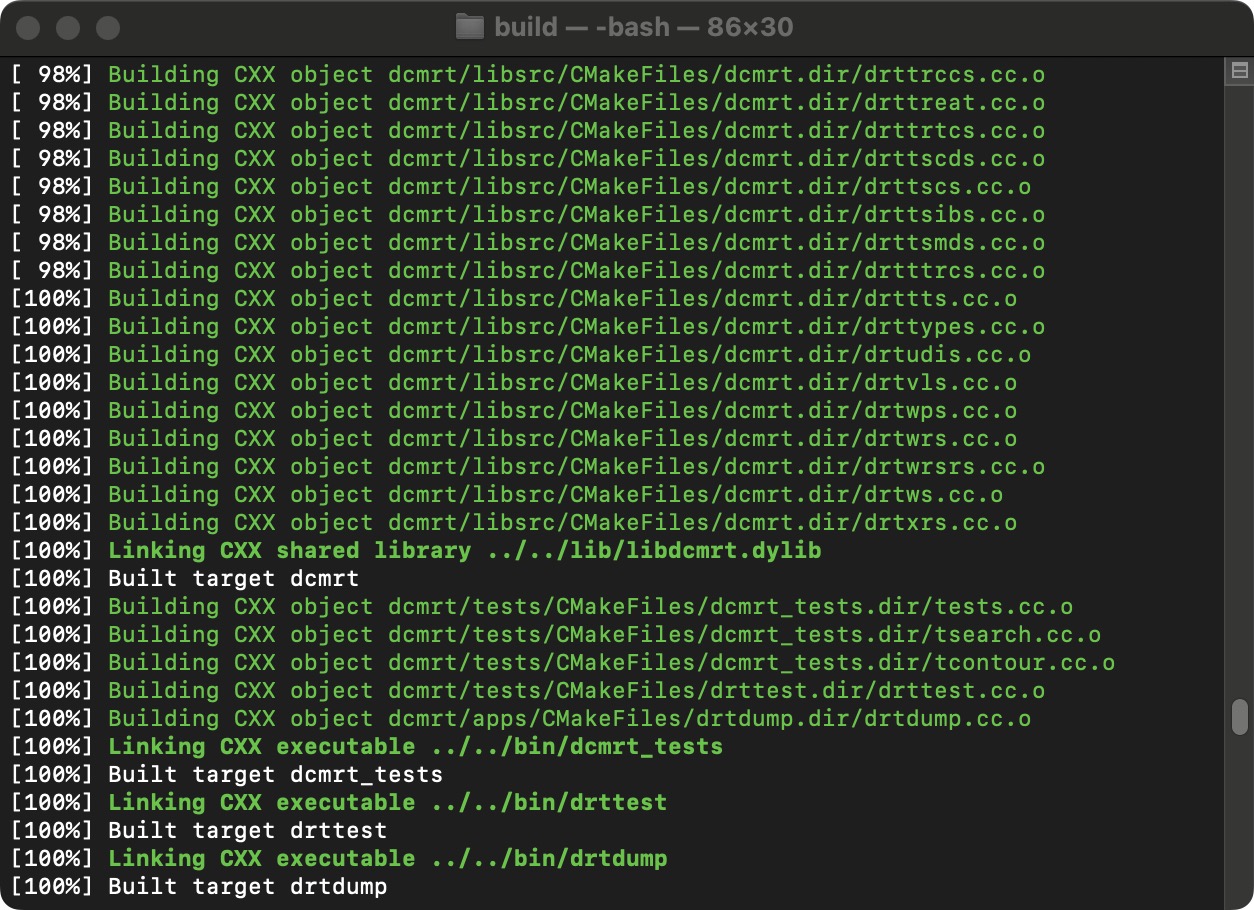

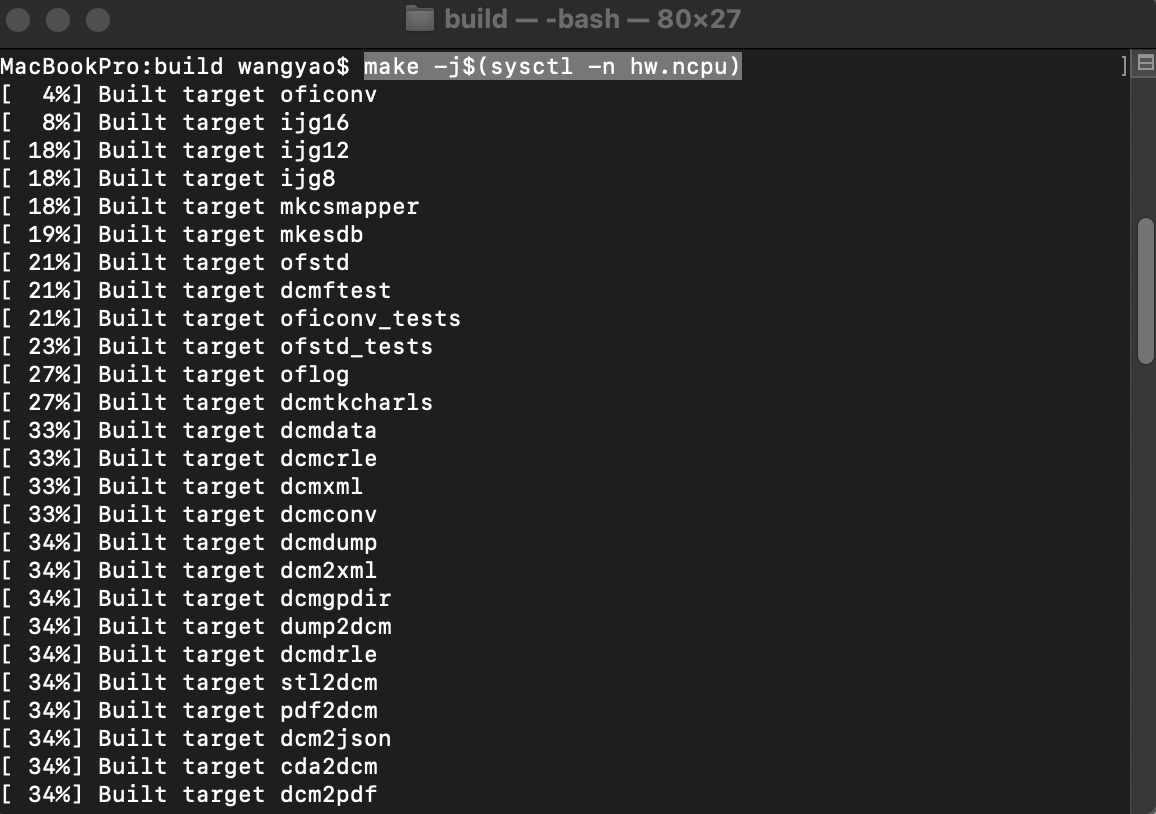

make的效果：

5.make install：

bash 复制代码

    make install

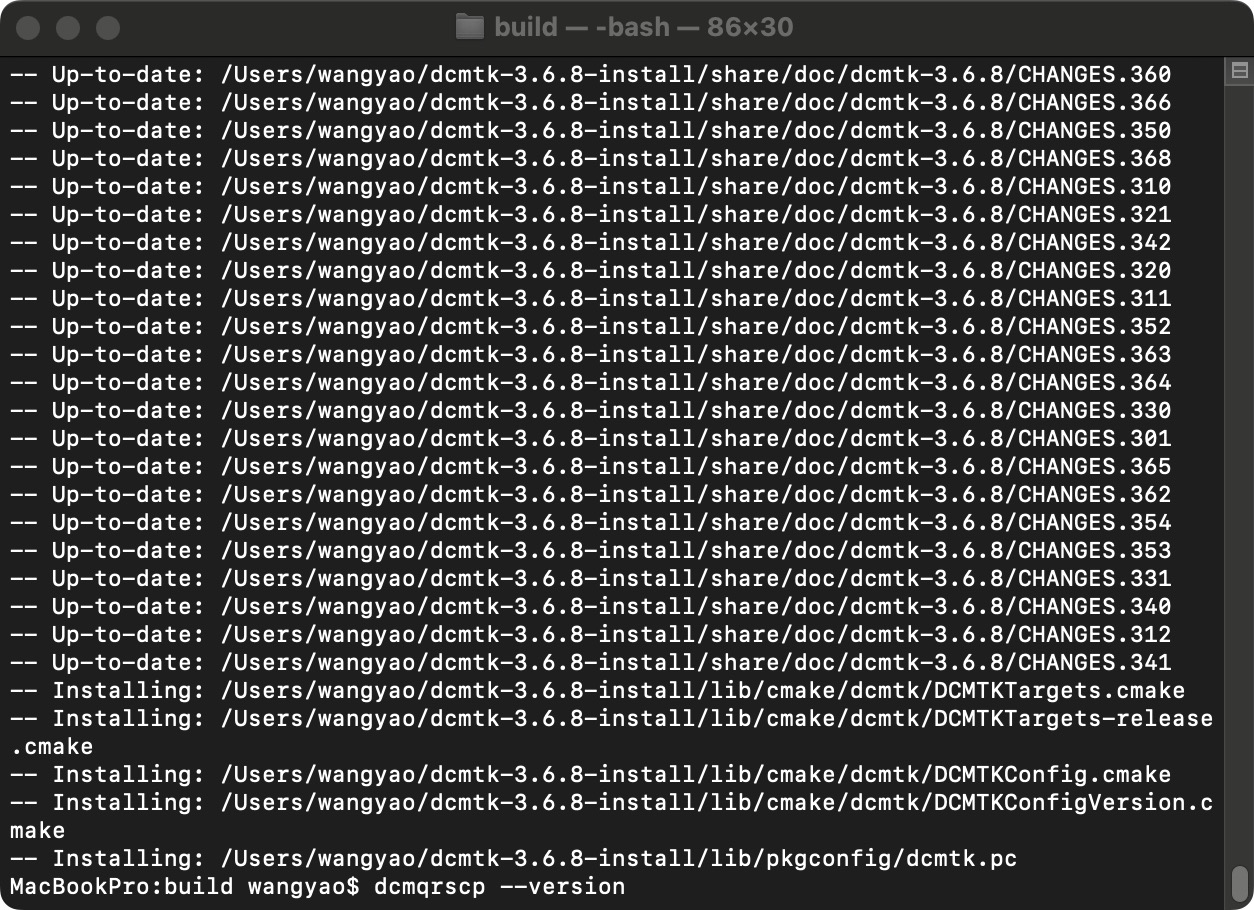

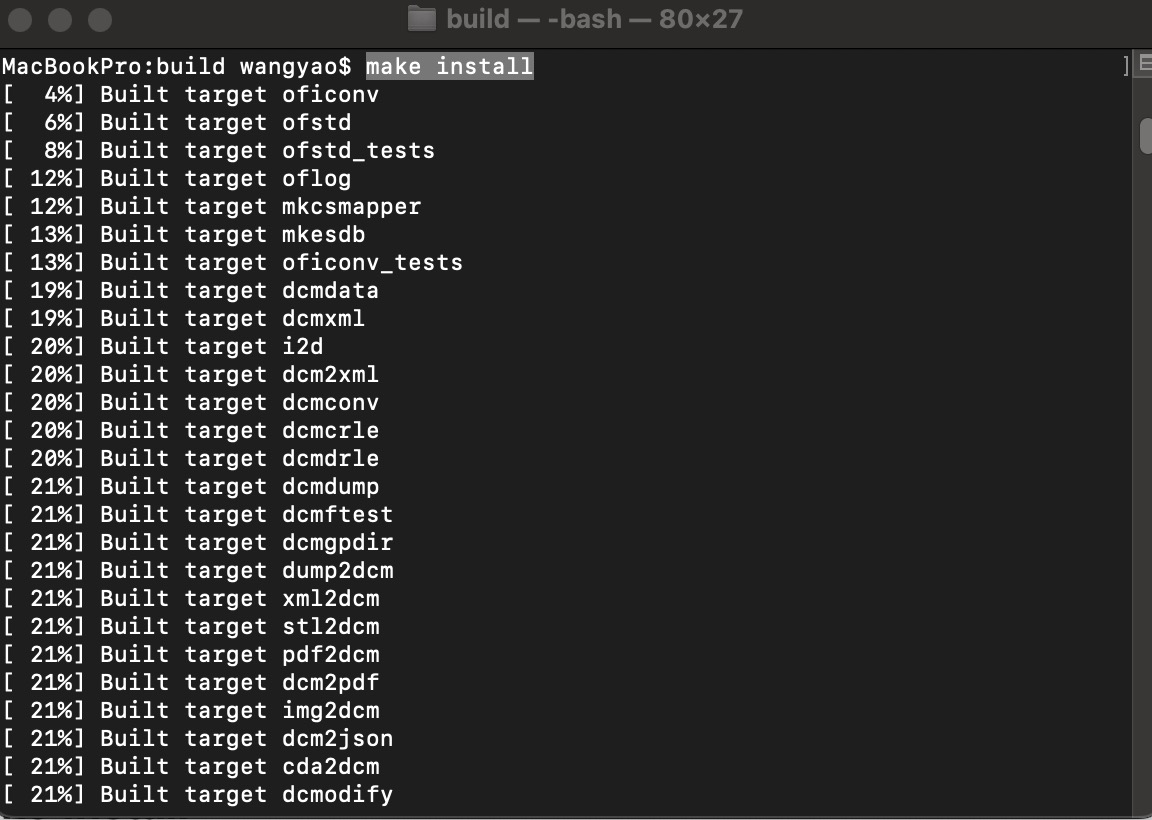

make install效果：

最终编译结构会在自己的/Users/用户/dcmtk-3.6.8-install/bin目录下。

6.配置环境变量：

bash 复制代码

    echo 'export PATH="/Users/用户名/dcmtk-3.6.8-install/bin:$PATH"' >> ~/.zshrc

bash 复制代码

    source ~/.zshrc

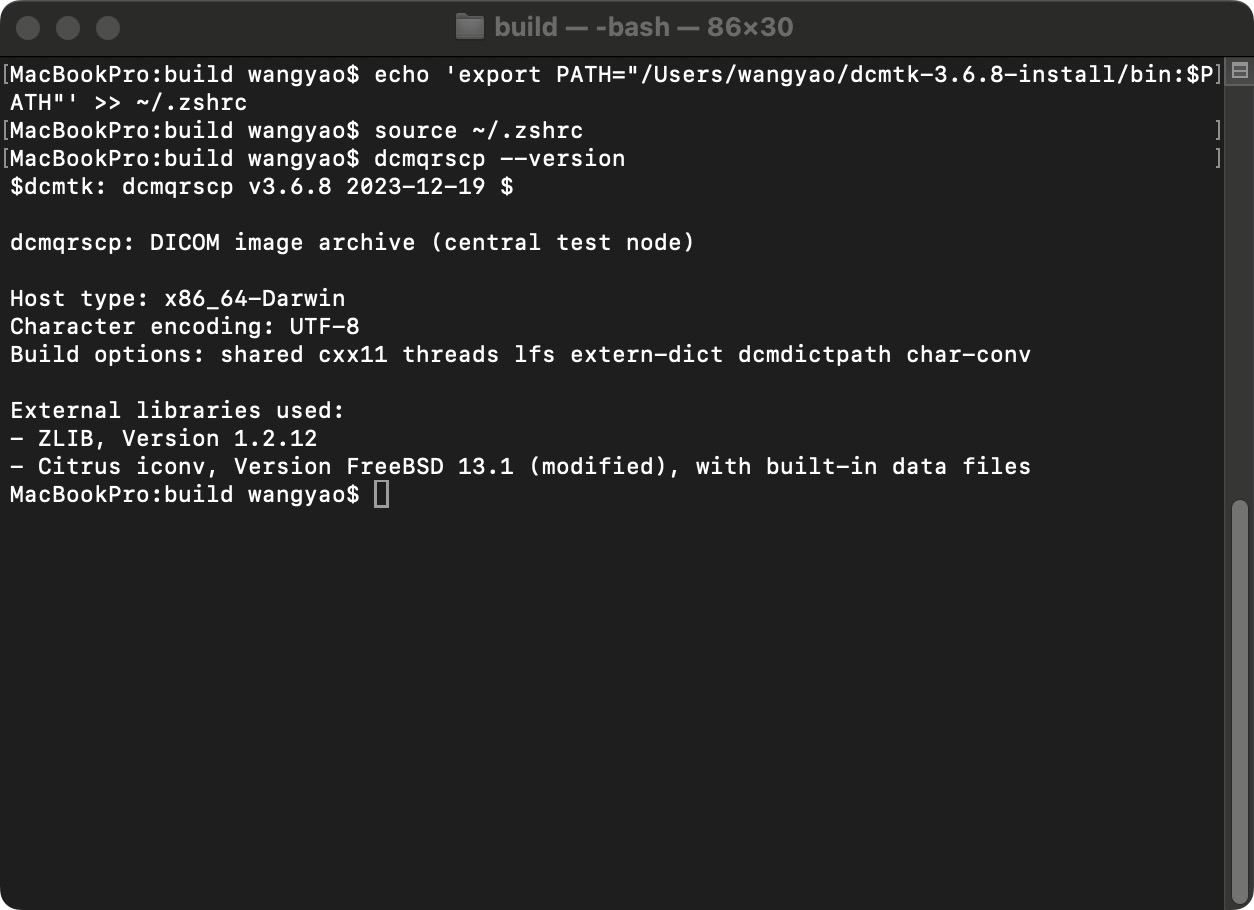

配置操作如下：

7.本地C-EHCO/C-STORE/C-FIND回环测试：

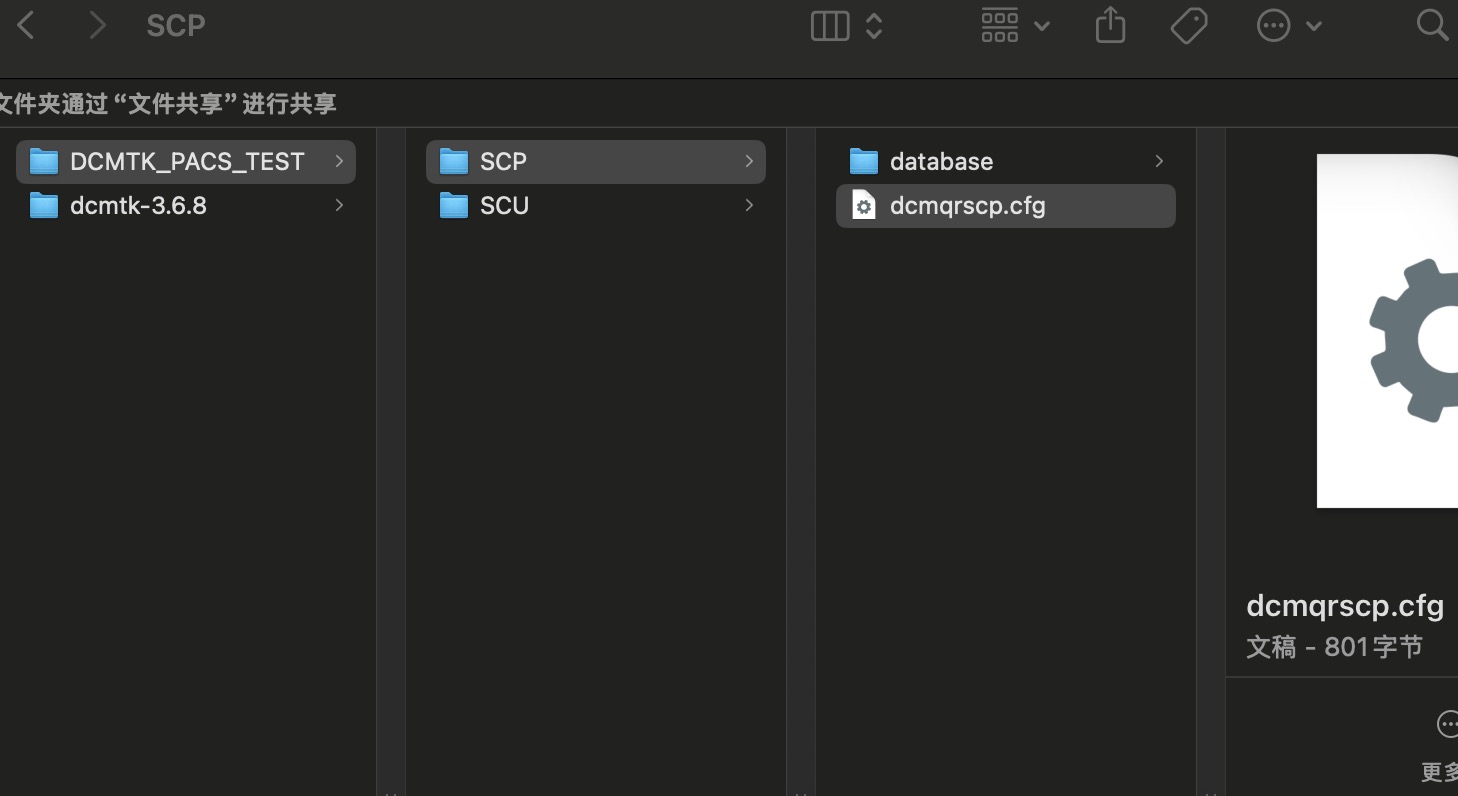

新建文件目录：

建议纯英文路径，提前建好所有文件夹，避免路径不存在导致解析静默失败：

/Users/wangyao/software/dcmtk/DCMTK_PACS_TEST/

├─ SCP # 服务端目录

│ ├─ database # PACS影像存储库（必须提前新建）

│ └─ dcmqrscp.cfg # 核心配置文件

└─ SCU # 客户端目录

├─ test.dcm # 测试DICOM文件

└─ recv_db # C-MOVE拉取影像存放目录（提前新建）

向dcmqrscp.cfg写入如下配置：

bash 复制代码

# 全局网络配置
NetworkTCPPort  = 11112
MaxPDUSize      = 16384
MaxAssociations = 16

# 客户端白名单表
HostTable BEGIN
# 格式：自定义标识 = (客户端AET, 本机真实主机名, MOVE接收端口)
acme1           = (ACME1, 192.168.43.104, 1234)
acme_local      = (ACME1, 127.0.0.1, 1234)
# macbookpro本机主机名
acme_macbook    = (ACME1, macbookpro, 1234)
acmeCTcompany   = acme1, acme_local,acme_macbook
HostTable END

# 厂商表（可保留默认，不影响核心功能）
VendorTable BEGIN
"Acme CT Company"   = acmeCTcompany
VendorTable END

# 服务端存储AE表
AETable BEGIN
# 格式：服务端AE名称 存储路径 权限 配额 允许访问的客户端组
ACME_STORE   /Users/wangyao/software/dcmtk/DCMTK_PACS_TEST/SCP/database   RW (9, 1024mb)   acmeCTcompany
AETable END

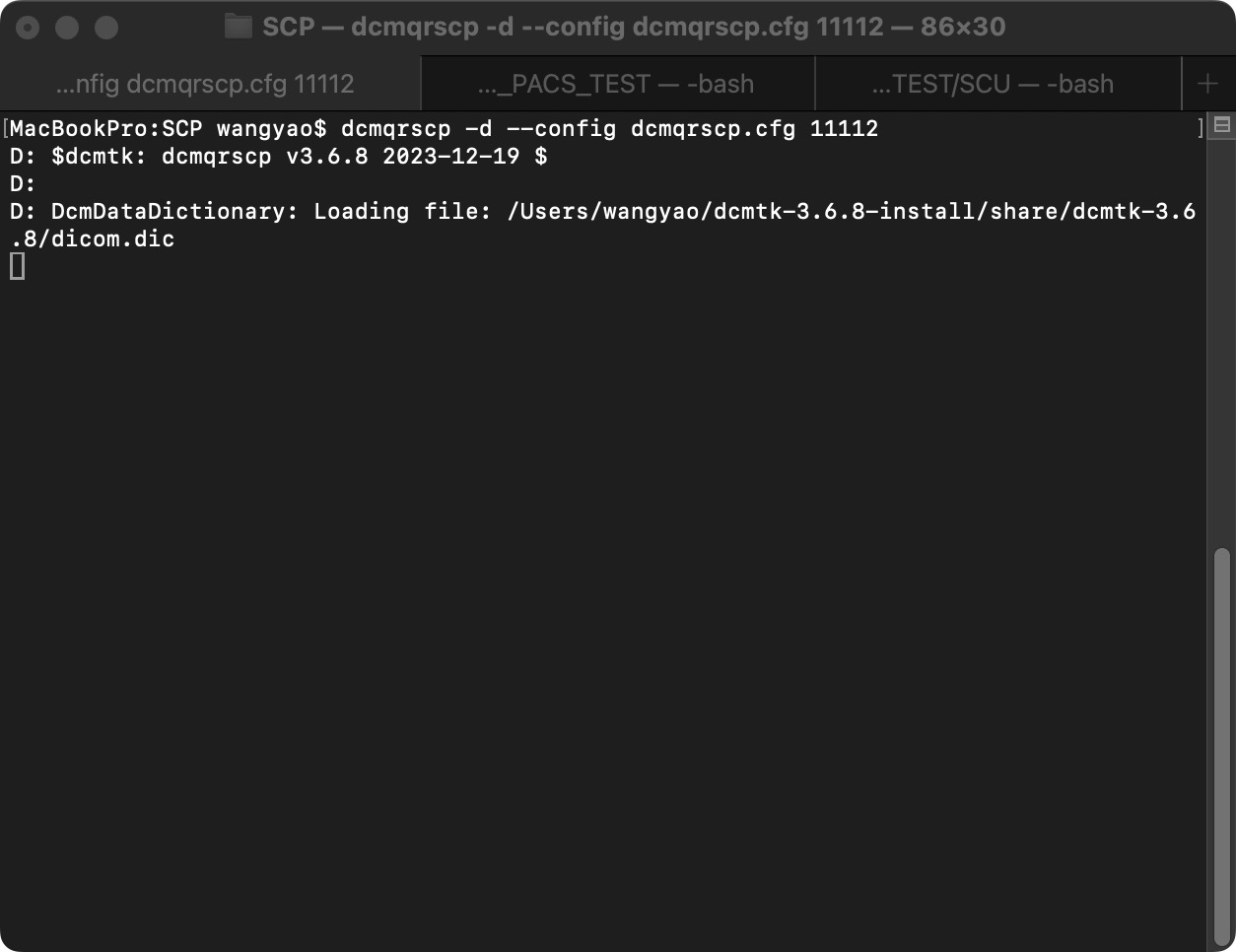

开启服务：

在../SCP目录下打开命令行窗口：

bash 复制代码

    dcmqrscp -d --config dcmqrscp.cfg 11112

测试C-FIND：

bash 复制代码

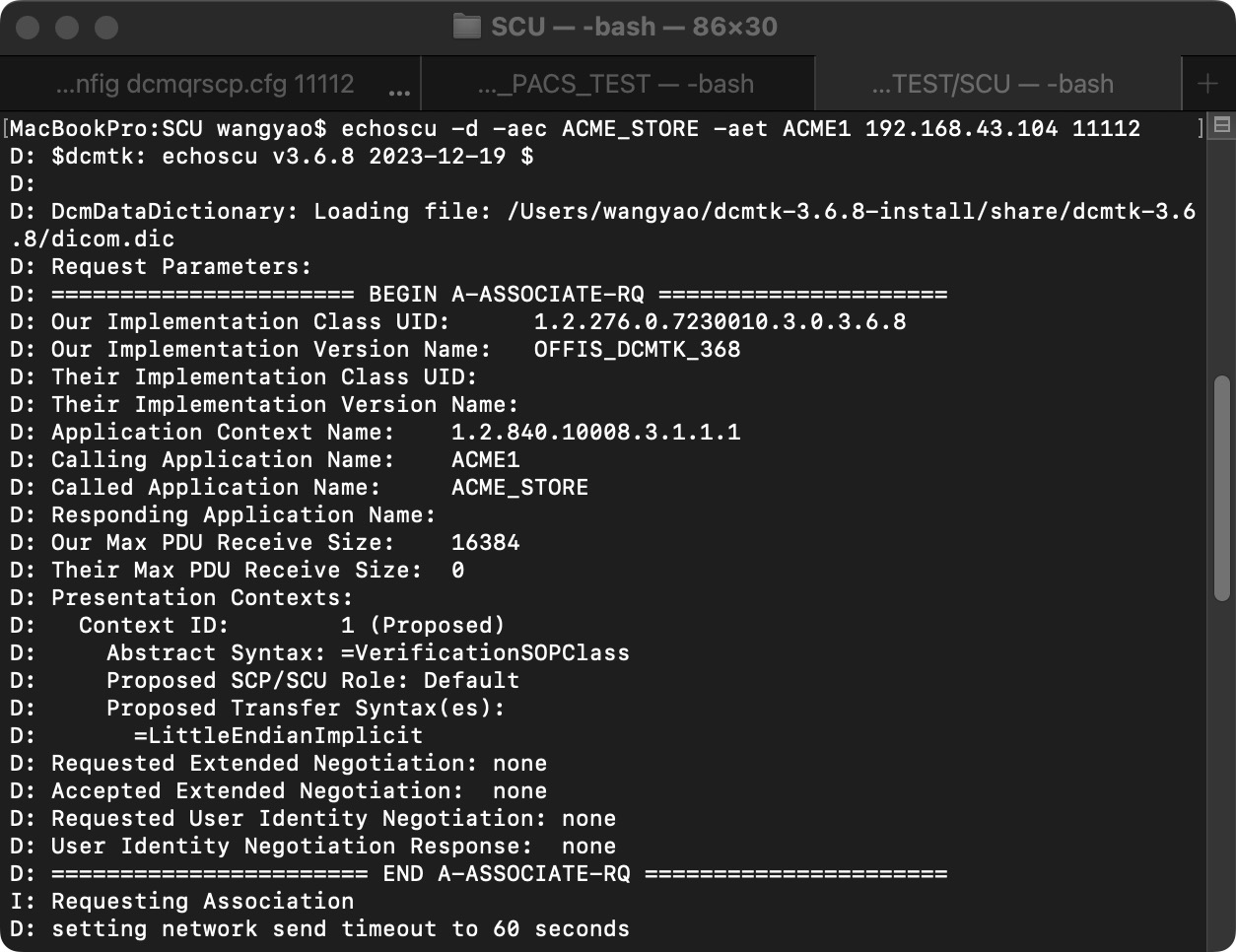

    echoscu -d -aec ACME_STORE -aet ACME1 192.168.43.104 11112

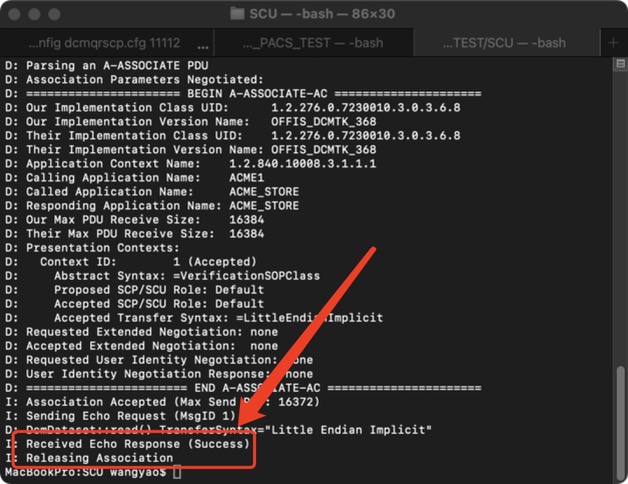

如下最终打印"Received Echo Response (Success)"表示C-ECHO测试通过：

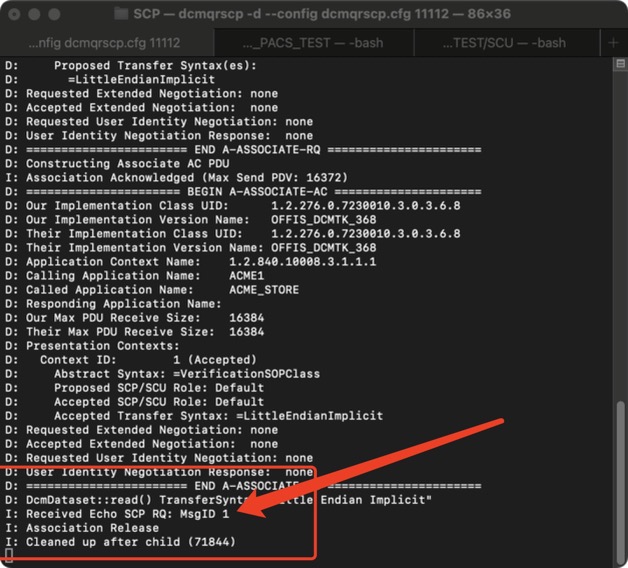

而服务端同样有C-EHCO的打印如下：

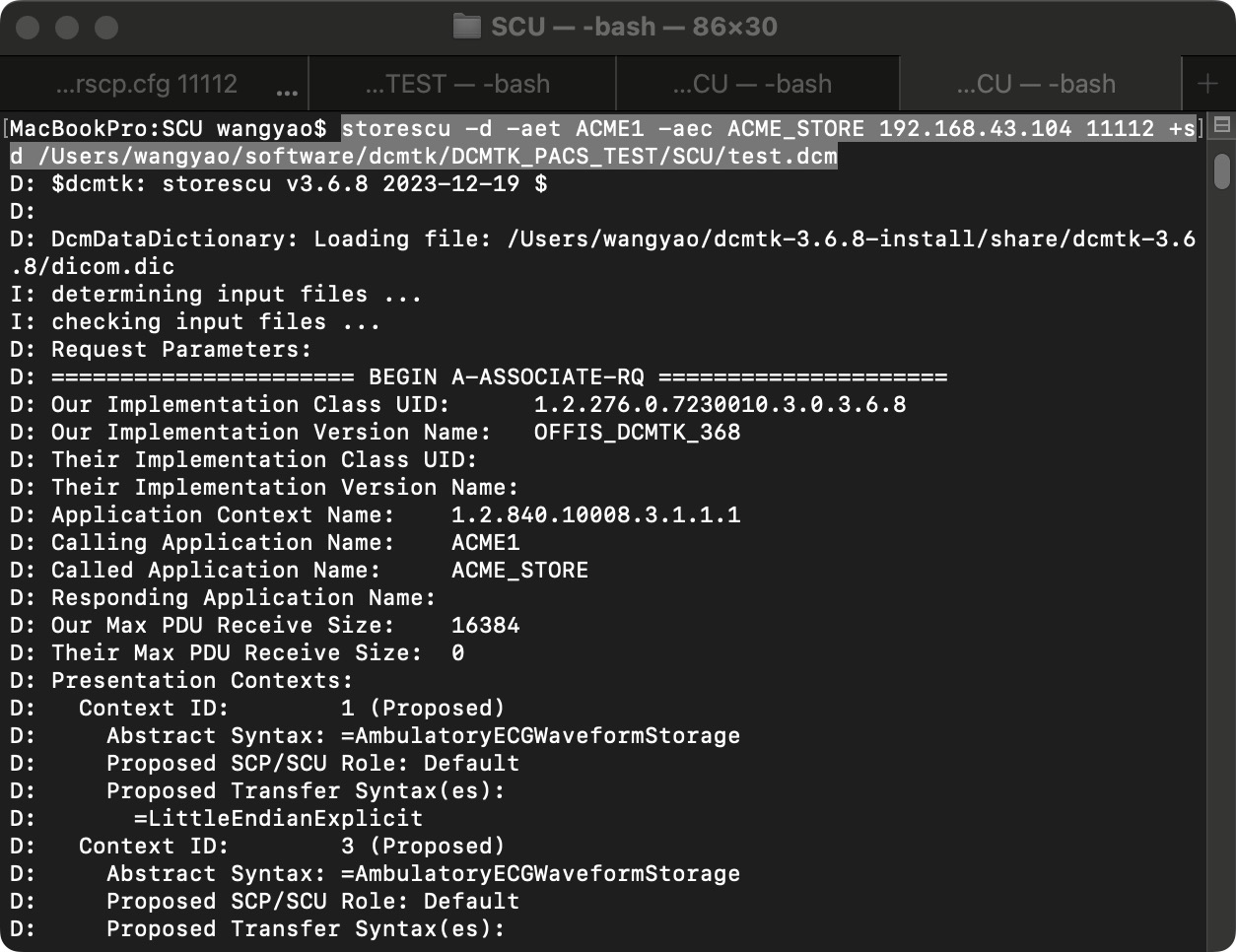

测试C-STORE：

bash 复制代码

storescu -d -aet ACME1 -aec ACME_STORE 192.168.43.104 11112 +sd /Users/wangyao/software/dcmtk/DCMTK_PACS_TEST/SCU/test.dcm

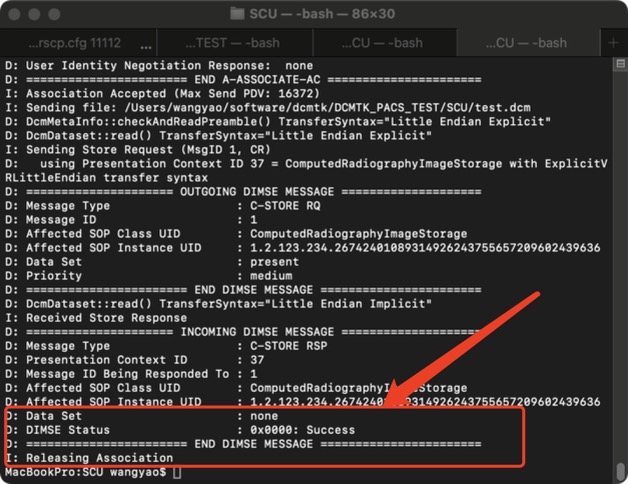

如下提示"DIMSE Status : 0x0000: Success"表示成功：

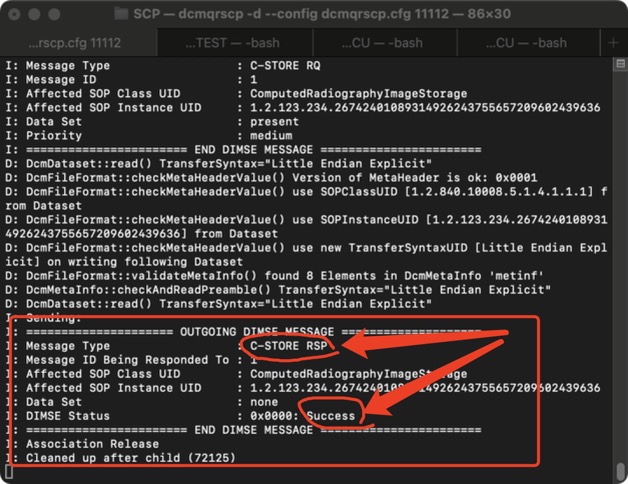

而服务端同样有C-STORE的打印如下：

测试C-FIN：

这里限定查询规则：

bash 复制代码

findscu -v -S -aec ACME_STORE -aet ACME1 192.168.43.104 11112 -k QueryRetrieveLevel=STUDY -k StudyInstanceUID

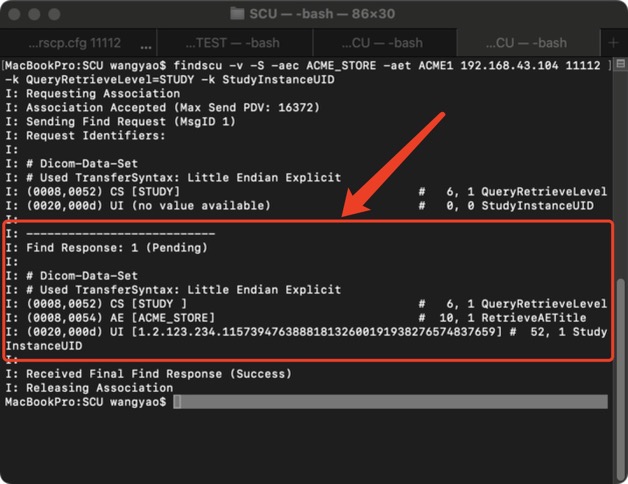

如下提示查询到结果：

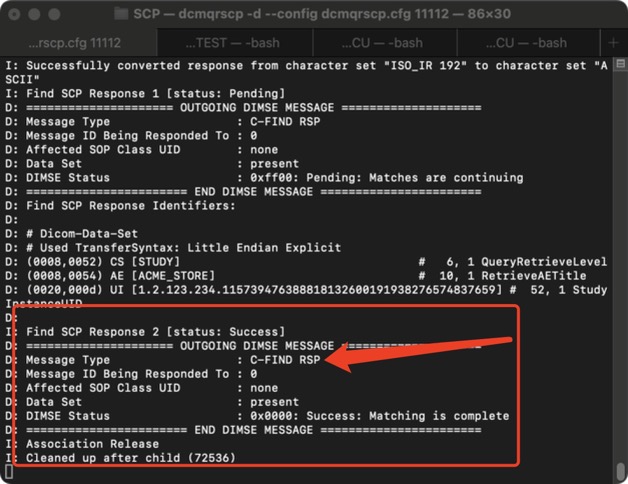

服务端的打印如下：

测试C-MOVE：

bash 复制代码

movescu -v -S \
  -aec ACME_STORE \
  -aet ACME1 \
  -aem ACME1 \
  --port 1234 \
  -od /Users/wangyao/software/dcmtk/DCMTK_PACS_TEST/SCU/recv_db \
  192.168.43.104 11112 \
  -k QueryRetrieveLevel=STUDY \
  -k StudyInstanceUID="用C-FIND查询到的UID"

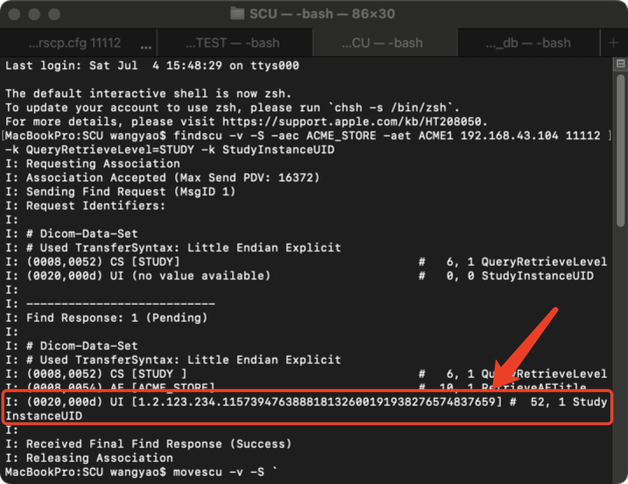

C-FIND查询到的UID:

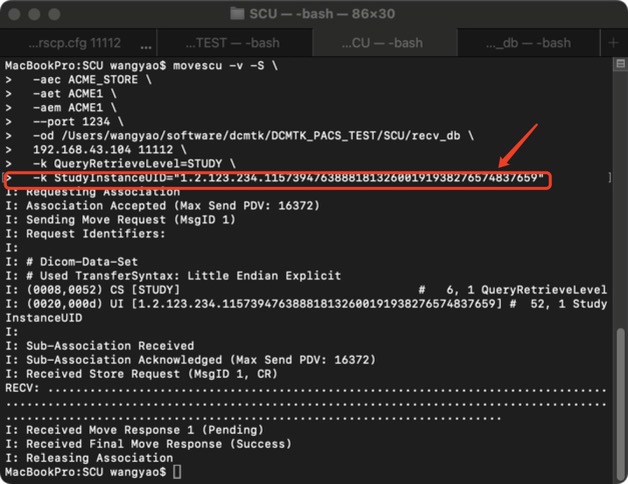

将以上的UID添加到C-MOVE中：

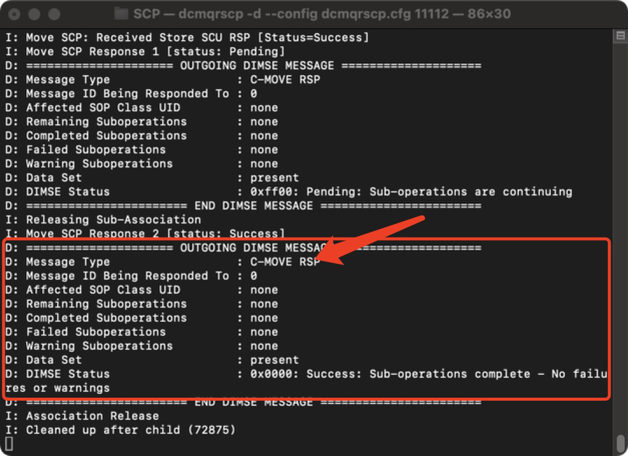

服务端打印如下：

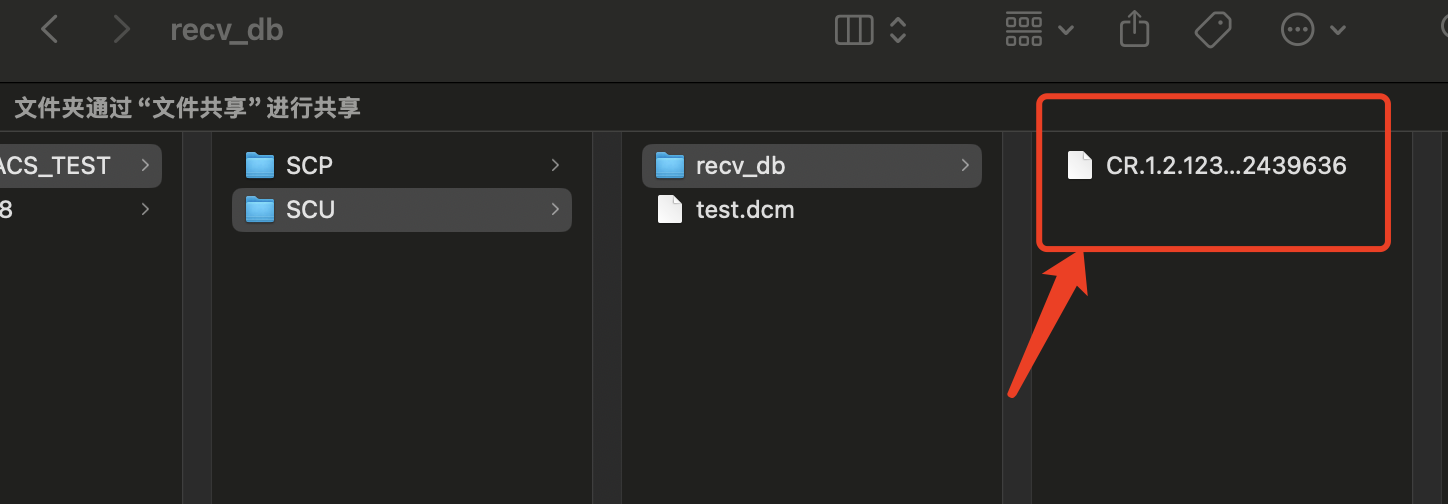

之后在/DCMTK_PACS_TEST/SCU/recv_db 路径下，有了c-move下的dcm文件：

8.Mac Pro端的DCMTK的服务已经搭建完成：

经过以上的1-7步骤已经在Mac Pro端搭建好了完全能运行DCMTK服务。

二.Android DCMTK的实现：

首先把DCMTK与Android平台交叉编译的静态库或动态库/.h文件引入到工程中。

GitHub项目地址为：https://github.com/wangyongyao1989/DcmtkDemo

1.修改dcmqrscp.cfg文件：

与Android设备同连一个局域网下的本地服务电脑的ip：

bash 复制代码

    ipconfig getifaddr en0

查询Android的IP，将Android端的IP写入到dcmqrscp.cfg中的"acme1 = (ACME1, 192.168.1.19（Android端IP）, 1234)"

bash 复制代码

# 全局网络配置
NetworkTCPPort  = 11112
MaxPDUSize      = 16384
MaxAssociations = 16

# 客户端白名单表
HostTable BEGIN
android_client = (ANDROID_SCU,  192.168.1.11, 1234)
acme1           = (ACME1,macbookpro, 1234)
acmeCTcompany   = acme1, android_client
HostTable END

VendorTable BEGIN
"Acme CT Company"   = acmeCTcompany
VendorTable END

# 服务端存储AE表
AETable BEGIN
# 格式：服务端AE名称 存储路径 权限 配额 允许访问的客户端组
ACME_STORE   /Users/wangyao/software/dcmtk/DCMTK_PACS_TEST/SCP/database   RW (9, 1024mb)  android_client
AETable END

dcmqrscp -d --disable-host-lookup --config dcmqrscp.cfg 11112 打开服务。

2.Android输入服务端的参数：

Host：192.168.1.11（电脑的IP地址）
Port：11112
Local AET： ANDROID_SCU
Remote AET：ACME_STORE

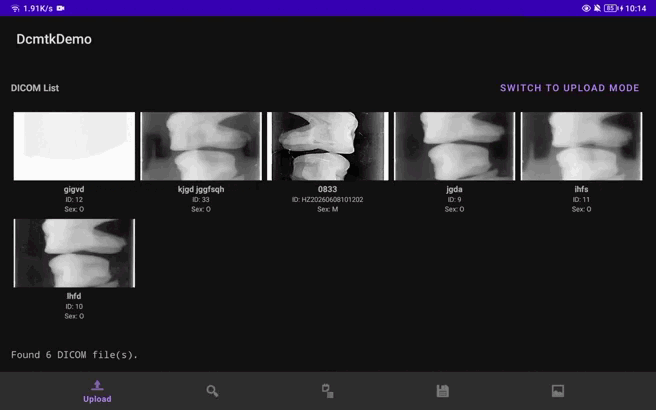

3.Android端的C-STORE：

演示效果如下：

4.Android端的C-FIND：

演示效果如下：

5.Android端的C-MOVE：

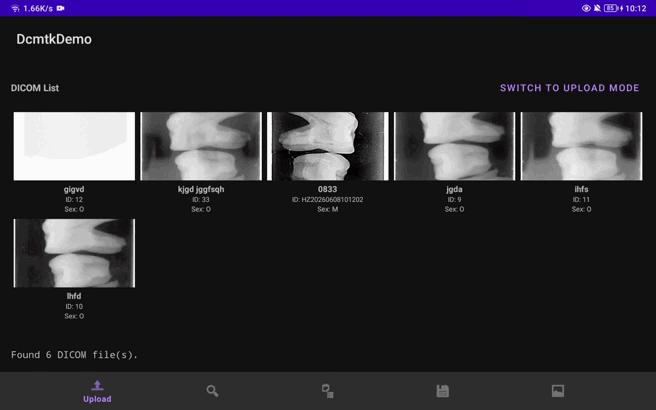

将c-move下来的dcm转成图片并显示

演示效果如下：

上面就是dcmtk是实现从dcmtk服务的搭建，再到c-ehco/c-store/c-find/c-move的测试的全过程。基本实现PACS传输的基础要求。

三.Worklist服务的搭建：

1.创建wordlist的工作目录空间：

复制官方模板：从 DCMTK 安装包中复制模板文件到工作目录：

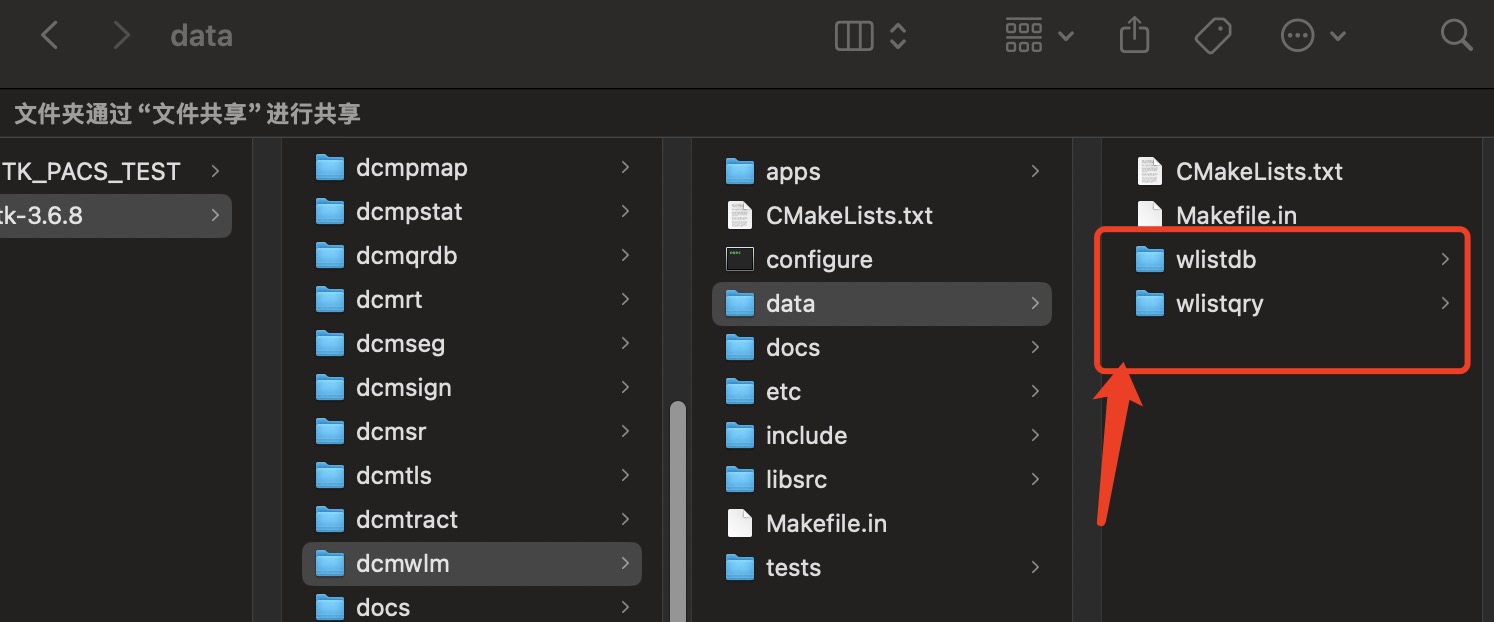

将/dcmtk/dcmtk-3.6.8/dcmwlm/data中的wlistdb和wlistqry拷贝到如下目录中

..\DCMTK_PACS_TEST\Worklist

├─ wlistdb # 待检查单数据库根目录

│ └─ OFFIS # 以 AE Title 命名的子目录，对应设备的目标AE

│ └─ lockfile # 空锁文件，无内容，必须创建（核心踩坑点）

└─ wlistqry # 查询模板目录

2.编辑待检查单模板：

打开 wlistdb\sample.dump，修改核心业务字段（可直接使用默认模板测试）：

患者信息

(0010,0010) PN $张三\^测试$

(0010,0020) LO P20260630001

检查信息

(0008,0060) CS CT

(0040,0001) AE OFFIS # 必须与目录名、查询AE保持一致

(0032,1060) LO 胸部平扫

3.转换为二进制 .wl 待检查单:

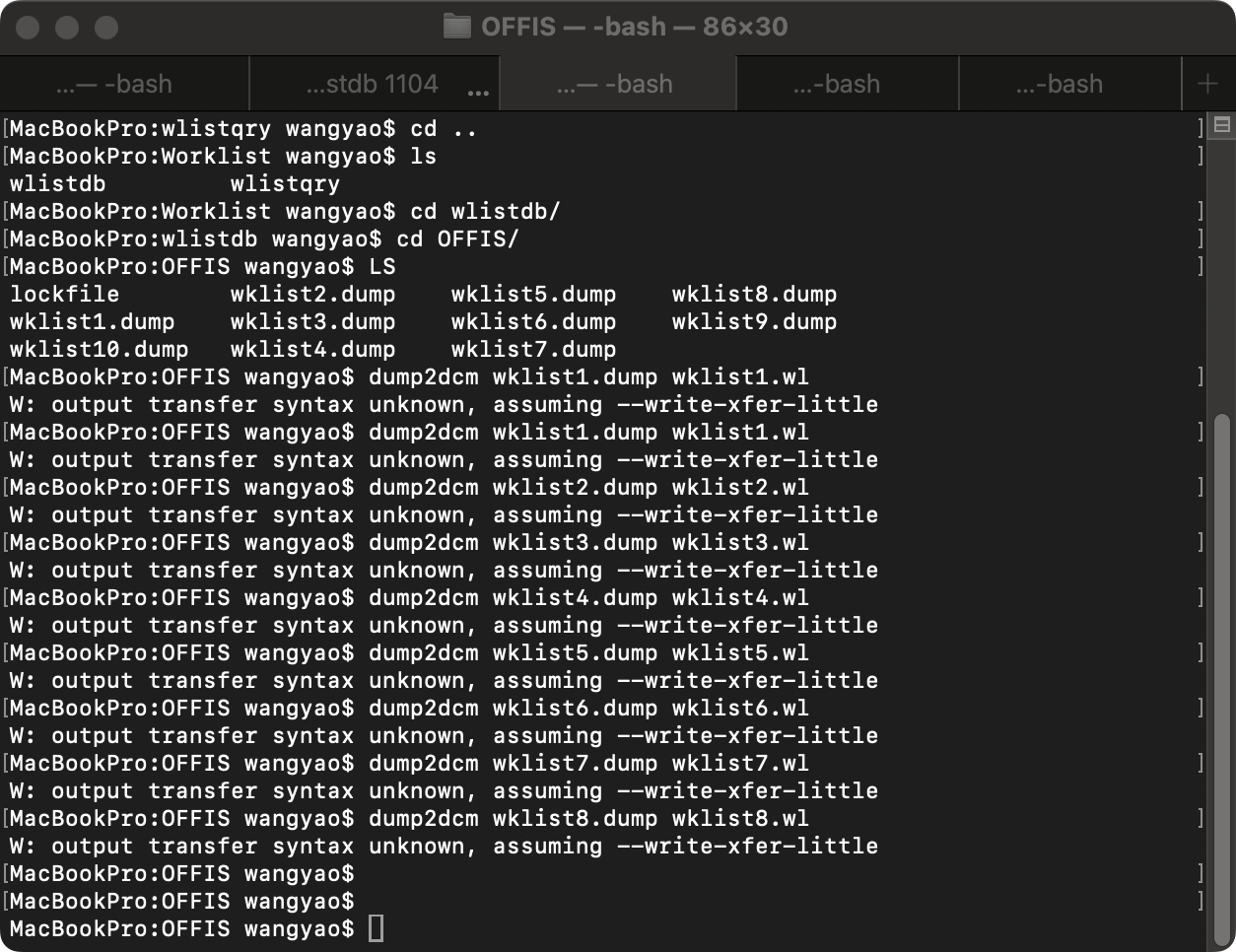

在wlistdb/OFFIS/目录下用dump2dcm将.dump转成.wl：

4.用findscu命令查询Worklist：

bash 复制代码

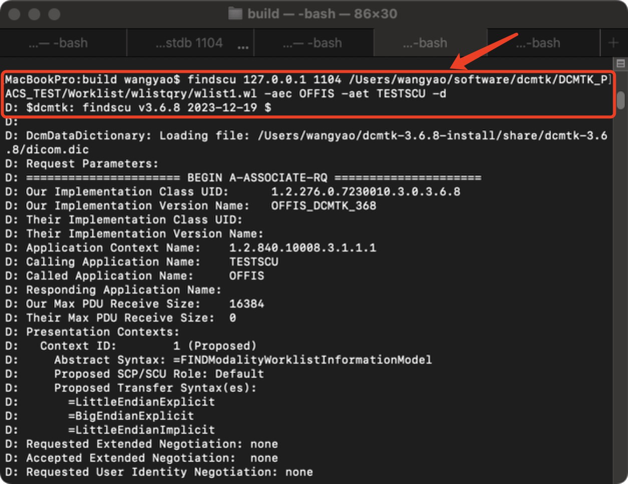

findscu 127.0.0.1 1104 /Users/wangyao/software/dcmtk/DCMTK_PACS_TEST/Worklist/wlistqry/wlist1.wl -aec OFFIS -aet TESTSCU -d

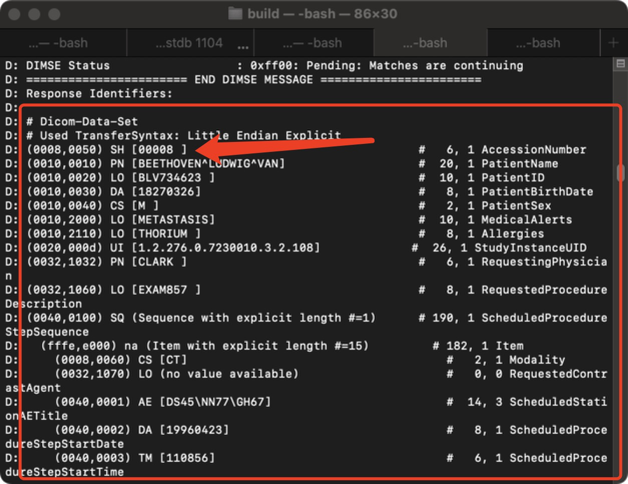

查询到的预约单的数据为：

5.Android端的Worklist查询：

GitHub项目地址为：https://github.com/wangyongyao1989/DcmtkDemo

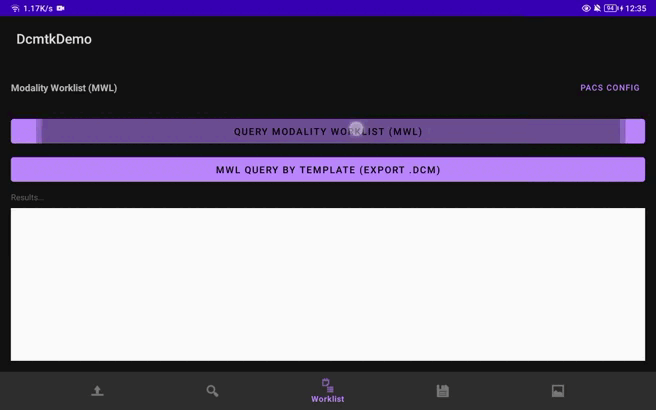

Worklist的查询效果如下：
