【系统与实战双精通】VS Code 调试 ROS2 Python 节点与 Launch 系统指南

在 ROS2 的开发生态中，Python 以其高度的动态性、丰富的生态库和直观的代码结构，成为了开发机器人控制逻辑、状态机、多传感器融合和快速原型的首选语言。然而，ROS2 的 Python 节点高度依赖底层 C++ 绑定的 rclpy 组件，这让多节点交互时的调试变得错综复杂。只依赖 print() 或 self.get_logger().info() 进行"日志盲测"不仅效率低下，而且对于诸如生命周期回调并发竞态、消息中间件死锁等复杂 bug，更是束手无策。

为了突破这一开发瓶颈，本文将引导你从底层原理入手，搭建能够实现单步跟踪、复杂变量深度逆向、Launch 文件一键联合调试及进程追踪的专业级 VS Code 调试系统。

[ROS2 Python 的执行机制与调试瓶颈](#ROS2 Python 的执行机制与调试瓶颈)
基础环境搭建与扩展安装
[实战方案一：F5 单节点快速调试配置](#实战方案一：F5 单节点快速调试配置)
[实战方案二：多节点 Launch 系统嵌套调试（高级）](#实战方案二：多节点 Launch 系统嵌套调试（高级）)
[深度透视：VS Code 调试面板与高级变量操作](#深度透视：VS Code 调试面板与高级变量操作)
工业级排错与高阶诊断指南

1. ROS2 Python 的执行机制与调试瓶颈

了解 ROS2 执行 Python 节点的底层逻辑，是编写出正确调试配置的先决条件。

1.1 `colcon` 打包与入口点注入

当我们在 ROS2 Python 包（采用 ment_python 构建系统）中运行 colcon build 后，系统并不是直接在物理盘中执行你写下的 helloworld.py。

ROS2 的打包框架会根据 setup.py 中定义的 entry_points：

python 复制代码

entry_points={
    'console_scripts': [
        'publisher_demo = pkg_topic.publisher_demo:main',
    ],
}

在 ${workspace_root}/install/<pkg_name>/lib/<pkg_name>/ 下动态生成一个专门的"包装器（Wrapper）"脚本。这个脚本会自动加载所有 ROS2 的依赖环境，并以 import 方式引入你定义的 main() 方法。

1.2 调试时闪退的根本原因

VS Code 的 Python 调试器（基于 debugpy）启动时，默认是将你当前在编辑器中打开的 .py 文件作为主入口点（即 __main__ 作用域）直接执行 。

如果我们在 publisher_demo.py 中只定义了类和函数，而没有加入：

python 复制代码

if __name__ == '__main__':
    main()

当 GDB / debugpy 执行到文件尾部时，发现后续没有任何可直接调用的执行语句，就会在没有执行任何业务代码 且未触发任何断点的前提下，友好地以退出码 0 退出运行，表现为调试窗口"闪退"。

2. 基础环境搭建与扩展安装

2.1 依赖插件的安装配置

在 VS Code 插件商店中安装由 Microsoft 官方维护的核心扩展：

Python (ms-python.python)：提供基本的 Python 语法感知、智能提示和 linter。
Python Debugger (ms-python.debugpy-*)：提供底层的多线程、异步调试引擎。

2.2 环境变量继承启动（绝对不要忽略这一步！）

ROS2 依赖上百个复杂的软硬路径环境变量。如果是通过双击桌面图标等方式启动的 VS Code，其调试后台进程（Debug Server）根本不知道 ROS2 的网络接口、中间件（RMW）及消息包位置在哪。

唯一正确的启动方式是：

打开系统物理终端。

激活 ROS2 Humble 全局环境与编译后的本地工作空间环境：

bash 复制代码

source /opt/ros/humble/setup.bash
cd ~/yahboomcar_ws
colcon build
source install/setup.bash

在此终端下运行以下命令呼出 VS Code：
bash 复制代码
```
code .
```

此时，VS Code 的所有子终端与调试子系统都将完美继承这些必需的环境变量。

2.3 选择正确的 Python 解释器

在 VS Code 中，按下快捷键 Ctrl+Shift+P 打开命令面板。
输入并选择 Python: Select Interpreter（选择解释器）。
在弹出的列表中，选择系统自带的 Python 3.10 （路径通常为 /usr/bin/python3）。
注意：切勿选择 Python 3.11、Conda 环境或 uv 虚拟环境，否则会导致 ROS2 C++ 绑定库加载失败。

3. VS Code 调试配置文件详解

在工作空间的根目录下，创建或修改 .vscode 文件夹中的配置文件。

3.1 `.vscode/settings.json`

该文件用于锁定工作空间的 Python 解释器路径：

json 复制代码

{
    "python.defaultInterpreterPath": "/usr/bin/python3"
}

3.2 `.vscode/launch.json`

该文件用于配置调试器的启动参数。我们配置一个"调试当前活动文件"的通用配置：

json 复制代码

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Python 调试程序: 当前文件",
            "type": "debugpy",
            "request": "launch",
            "program": "${file}",
            "console": "integratedTerminal",
            "justMyCode": true,
            "python": "/usr/bin/python3"
        }
    ]
}

选项深度剖析：

"program": "${file}"：高度灵活，会选择你当前在编辑器最前端打开的物理脚本文件执行。
"justMyCode": true：表示限制调试器只进入你的业务逻辑代码。当你点击单步调试时，它会自动帮你跳过如 rclpy.node.Node 的底层初始化流程，避免你在浩瀚的 ROS2 原厂框架代码中迷失方向。

4. 实战方案二：多节点 Launch 系统嵌套调试（高级）

实际机器人项目往往是一个 Launch 文件同时拉起十余个节点。如果单纯采用方案一，我们将无法模拟多节点网络路由，更无法捕获服务间数据交互的竞态。

通过调试器中的 端口捕获 / 进程附加（Attach），我们可以完美调试 Launch 系统中拉起的任意 Python 节点。

4.1 安装 debugpy 桥接模块

我们需要在当前的 Python 环境中安装对应的调试通讯包：

bash 复制代码

/usr/bin/python3 -m pip install debugpy

4.2 节点代码植入"断点监听器"

为了在节点启动时等待调试器接入，我们需要在目标节点的 main() 函数的最前端插入几行代码：

python 复制代码

import debugpy

def main():
    # 开启调试调试通道，监听 本机 5678 端口
    debugpy.listen(("localhost", 5678))
    print("⏳ 等待调试器附加 (Attach) 到端口 5678...")
    debugpy.wait_for_client() # 程序将暂停在此处，直到你在 VS Code 侧点按连接
    print("✅ 调试器连接成功，节点启动初始化...")

    rclpy.init()
    # ... 你的原逻辑代码 ...

4.3 配置 `.vscode/launch.json` 的附加配置

在你的 launch.json 的 "configurations" 数组中添加以下捕获端口的配置：

json 复制代码

{
    "name": "Python 调试程序: 附加到 5678",
    "type": "debugpy",
    "request": "attach",
    "connect": {
        "host": "localhost",
        "port": 5678
    }
}

4.5 调试联调步骤

在正常的终端中以 ros2 run 或使用 ros2 launch 直接运行打包生成的包含该代码的组件。
看到终端输出中出现：⏳ 等待调试器附加 (Attach) 到端口 5678...，并且程序此时处理停顿状态。
返回 VS Code，选择左侧调试窗口下拉框中的 Python 调试程序: 附加到 5678。
按 F5，调试连上，原本暂停在 wait_for_client() 的代码将立即执行，且所有设置在后续代码中的断点均会生效。

5. 深度透视：VS Code 调试面板与高级变量操作

5.1 局部与全局变量 (Locals & Globals)

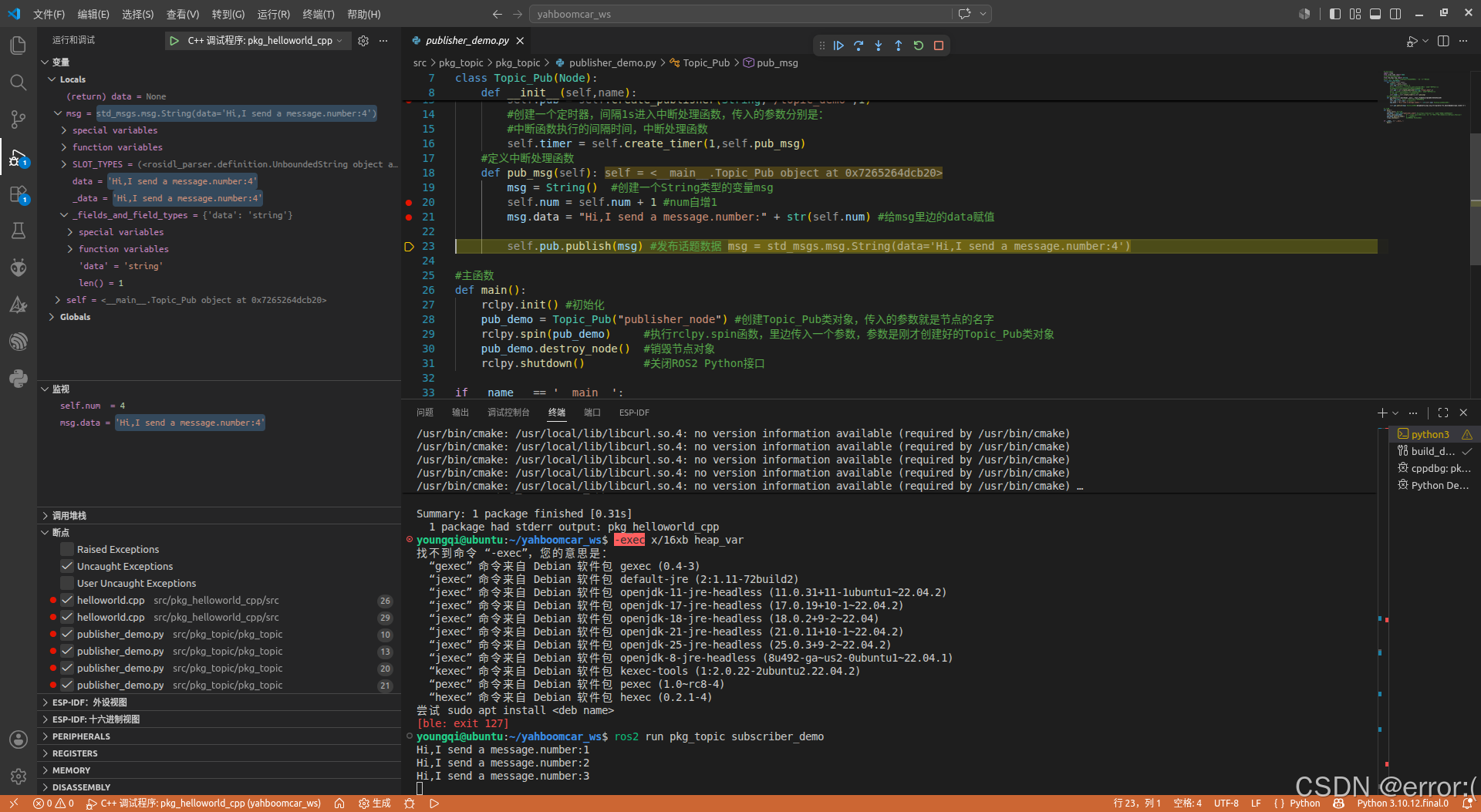

一旦有断点触发（黄色行高亮），左侧的"变量"区便成了我们的透视镜。对于 ROS2 环境：

在 Locals（局部变量）下展开包含你节点实例的 self 对象。
你可以找到很多隐藏的核心句柄，如 self._publishers（当前节点所有的发布句柄状态）或 self._timers（回调计时器状态）。
双击变量的值，可以在运行过程中直接对其强行修改数值，从而测试极端数据条件。

5.2 变量行内预览工具与 Watch（监视）

Inline Values（行内显示） ：调试时变量当前的值（如 msg.data）会被直接用淡褐色渲染在对应行的右侧，以便代码比对。
Watch 监视特定表达式 ：对于多层级联的实体，比如我们需要获取 msg.pose.position.x 这种多级字段，我们无须层层展开变量栏。直接右键它选择"添加到监视（Add to Watch）"，每次步进它其均能以高效率更新显示。

5.3 调试控制台 (Debug Console) 交互与变量改写

在底部的 "调试控制台" 中，你可以与当前断点所处的内存堆栈在运行时中全面互通：

读取测试 ：输入任何的 Python 表达式（如 self.get_name() 或 len(self._publishers)）回车，即可查看实时求值。
现场修复 ：如果发现当前的变量 self.num 在 0 会导致除零错误，直接在控制台输入 self.num = 1 回车，随后在顶部点击 ▶️ 继续，程序便会以我们动态修改过的值继续运行，能够极大节省在调试中"找错-改代码-重新 build-重新测试"的闭环耗时。

6. 工业级排错与高阶诊断指南

6.1 `ModuleNotFoundError: No module named 'rclpy._rclpy_pybind11'`

深层物理逻辑 ：你的 ROS2 包在安装时是与系统原生 Python 3.10 进行链接的。当你在虚拟环境（如 Conda/Pyenv/uv）的 Python 3.11 下跑该节点，Python 在加载编译为 .cpython-310-x86_64-linux-gnu.so 的二进制扩展时，发现无法识别当前的解释器 ABI 签名，进而装作找不到该模块。
彻底修复办法 ：确保当前工作区的解释器完全固定。在 VS Code 右下角确认显示的是 /usr/bin/python3，并且在 .vscode/launch.json 或 settings.json 中配置好 "python.defaultInterpreterPath": "/usr/bin/python3"。

6.2 找不到自定义编写的 Msg/Srv/Action 消息类型

深层物理逻辑：虽然加载了 ROS2 系统环境，但是调试器（Debug backend进程）拉起当前文件的 shell 时，并未加载你本地的工作空间 setup.bash，所以无法扫描到自定义的消息二进制共享区。
彻底修复办法 ：
调试前，必须先在控制台执行：
bash 复制代码
```
colcon build && source install/setup.bash
```
随后在此控制台重新 code . 调起 VS Code。通过这一步骤能把工作空间的 install 路径固化写入环境变量，使其处于加载的最优先级。

通过彻底贯彻本指南所提供的系统化调试方案，你将能如同透视一般掌控你的 ROS2 Python 程序运行脉络。祝开发顺利！
