【IP核】 Xilinx FPGA LVDS 高速接口，含验证工程与板级测试用例 源码在文末
一、行业背景与技术痛点
在高速数据采集、工业通信、医疗影像、雷达信号处理等领域，LVDS（Low-Voltage Differential Signaling，低电压差分信号）因其低功耗、高抗干扰、长距离传输等特性，已成为板间与设备间高速串行互联的主流技术方案。然而，在实际工程落地中，FPGA 开发者常面临以下技术挑战：
- SelectIO 原语调用复杂：ISERDESE2/OSERDESE2、IDELAYE2、IBUFDS/OBUFDS 等原语级配置参数繁多，时序约束严苛，新手极易踩坑，调试周期长。
- 链路训练与同步困难：多通道 LVDS 的位对齐（Bit Alignment）、字对齐（Word Alignment）、通道间偏斜校正（Channel Deskew）需要大量经验积累，自研方案稳定性难以保障。
- 协议层设计缺失：纯 PHY 层方案无法解决帧定界、命令字识别、错误检测等上层需求，开发者需额外投入资源设计 TTC/ATC 等交互协议。
- 验证与调试成本高：缺乏完整的仿真 Testbench 与板级回环测试方案，问题定位依赖反复试错，项目交付节点不可控。
- 时序收敛与资源优化难：高速 LVDS 接口对布局布线、时钟树质量要求极高，自研方案常出现时序违例、布线拥塞等问题。
针对上述行业共性痛点，我们推出经过多个量产项目验证的 Xilinx FPGA LVDS 完整接口解决方案，涵盖可综合 IP 核、Vivado 工程模板、仿真 Testbench、板级约束与调试用例，助力客户快速实现高速串行链路的可靠落地。
二、方案整体架构
本方案基于 Xilinx 7 系列与 UltraScale 架构 FPGA，采用分层设计思想，将 LVDS 接口划分为 PHY 物理层、数据链路层、用户接口层 三级结构，对外暴露简洁的 FIFO 式读写接口，屏蔽底层串行/解串与训练细节 '

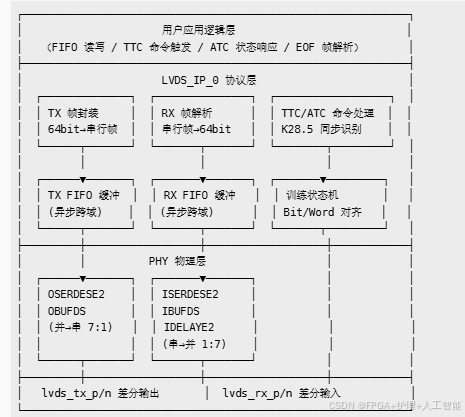

2.1 系统分层框图
┌─────────────────────────────────────────────────────────────┐
│ 用户应用逻辑层 │
│ （FIFO 读写 / TTC 命令触发 / ATC 状态响应 / EOF 帧解析） │
├─────────────────────────────────────────────────────────────┤
│ LVDS_IP_0 协议层 │
│ ┌──────────────┐ ┌───────────────┐ ┌──────────────────┐ │
│ │ TX 帧封装 │ │ RX 帧解析 │ │ TTC/ATC 命令处理 │ │
│ │ 64bit→串行帧 │ │ 串行帧→64bit │ │ K28.5 同步识别 │ │
│ └──────┬───────┘ └───────┬───────┘ └────────┬─────────┘ │
│ │ │ │ │
│ ┌──────▼───────┐ ┌───────▼───────┐ ┌───────▼─────────┐ │
│ │ TX FIFO 缓冲 │ │ RX FIFO 缓冲 │ │ 训练状态机 │ │
│ │ (异步跨域) │ │ (异步跨域) │ │ Bit/Word 对齐 │ │
│ └──────┬───────┘ └───────┬───────┘ └───────┬─────────┘ │
├─────────┼──────────────────┼───────────────────┼────────────┤
│ │ PHY 物理层 │ │
│ ┌──────▼───────┐ ┌───────▼───────┐ │ │
│ │ OSERDESE2 │ │ ISERDESE2 │ │ │
│ │ OBUFDS │ │ IBUFDS │ │ │
│ │ (并→串 7:1) │ │ IDELAYE2 │ │ │
│ │ │ │ (串→并 1:7) │ │ │
│ └──────┬───────┘ └───────┬───────┘ │ │
├─────────┼──────────────────┼───────────────────┼────────────┤
│ lvds_tx_p/n 差分输出 │ lvds_rx_p/n 差分输入 │
└─────────────────────────────────────────────────────────────┘2.2 时钟架构
方案集成 Xilinx MMCM 时钟管理 IP，基于单端 200MHz 系统时钟生成三路高精度时钟域，满足各层级时序要求：
| 时钟频率 | 时钟路径 | 功能定位 |
|---|---|---|
| 80MHz | clk_out1 | 用户逻辑主时钟，FIFO 读写、ILA 采样、状态机运行 |
| 200MHz | clk_out2 | IDELAYCTRL 参考时钟，保证 IDELAY 延迟校准精度 |
| 40MHz | clk_out3 | ISERDESE2 / OSERDESE2 采样时钟，SERDES 并行字时钟 |
三、核心技术特性
3.1 链路训练与同步机制
本方案内置完整的训练状态机，上电后自动执行以下流程，无需用户干预：
- 位对齐（Bit Alignment）：利用 IDELAYE2 动态延迟调整，逐位扫描采样窗口，锁定最佳采样点，解决 PCB 走线延迟偏差与时钟偏斜问题。
- 字对齐（Word Alignment）：基于训练序列或逗号检测（Comma Detect），识别串行数据流中的字边界，完成并行字重对齐。
- 通道偏斜校正：支持多通道场景下的通道间延迟匹配，保证多 LVDS 链路数据输出同步。
- 训练状态指示 ：
training_finish标志拉高后链路进入稳定工作状态，用户可安全启动数据传输。
3.2 协议层帧结构
方案定义轻量级帧协议，内置命令字与数据字区分机制，支持三类帧交互：
| 帧类型 | 触发方式 | 功能说明 |
|---|---|---|
| TTC（Test & Training Command） | ttc_en 单脉冲 | 发送 K28.5 同步字符，RX 端 TTC_flag 输出指示，用于链路测试与同步校时 |
| 数据帧 | I_fifo_wren 写入 | 封装 64bit 用户数据，RX 端 EOF_flag 标记帧有效边界，data_out 输出解帧数据 |
| ATC（Acknowledge & Status Command） | atc_en + status7:0 | 主机主动上报 8bit 状态字，RX 端 status_flag 与 EOF_flag 配合解析状态 |
3.3 接口协议------极简 FIFO 式用户接口
为最大化易用性，方案将复杂的底层操作全部封装，用户仅需操作标准 FIFO 接口即可完成数据收发：
发送侧（用户 → LVDS TX）：
verilog
// 判满后写入，每写一次对应一帧 64bit 数据
if (!fifo_full) begin
I_fifo_wren <= 1'b1;
I_fifo_din <= user_data;
end接收侧（LVDS RX → 用户）：
verilog
// EOF_flag 高电平期间 data_out 稳定有效
if (EOF_flag) begin
user_rdata <= data_out;
user_rvalid <= 1'b1;
end3.4 Xilinx 器件优化
方案深度适配 Xilinx FPGA 硬件资源特性：
- SelectIO 原语优化：OSERDESE2 采用 DDR 模式配合 7:1 并串转换，ISERDESE2 配置 Bitslip 模式实现动态字对齐；
- 时钟资源优化：BUFG + BUFIO + BUFR 合理分配，串行时钟走 BUFIO 专用网络，降低时钟抖动与功耗；
- BRAM 资源优化：FIFO 深度可配置，自动选择 BRAM 或 Distributed RAM 实现，平衡资源与延迟；
- 时序约束内嵌：IP 随附时序例外约束（false path、multicycle），降低用户时序收敛难度。
3.5 内置 ILA 调试探针
工程内嵌两个独立 ILA（Integrated Logic Analyzer）核，无需重新综合即可实时观测关键内部信号，支持 JTAG 实时采集：
- ila_TOP（80MHz 采样）：探针覆盖 fifo_din63:0、training_finish，用于观测发送端时序与链路训练状态；
- ila_RE（80MHz 采样）：探针覆盖 data_out63:0、EOF_flag、eer_flag、ttc_en，用于验证接收数据正确性、检测错误事件。
全文链接：源码下载
