光伏技术全维度深度解析：电池分类、性能原理、MPPT机制及物联网全场景工程选型实战指南

摘要

太阳能光伏发电是当前新能源体系中技术最成熟、产业化程度最高的清洁能源技术之一，其核心载体太阳能电池历经三代技术演进，已形成以晶体硅为主流、薄膜与新型技术差异化发展的产业格局。截至2025年底，全球累计光伏装机已突破3TW大关，光伏发电量约占全球电力需求的10.5%。本文从基础物理原理出发，系统梳理太阳能电池的分类体系、核心性能指标与测试标准，重点针对单晶硅、多晶硅、非晶硅三类主流硅基面板展开全维度横向对比，深入解析MPPT（最大功率点跟踪）技术的工作原理、主流算法与工程实现架构。在此基础上，本文聚焦物联网低功耗供电场景，给出室外环境监测、低照度室内传感、可穿戴设备等典型场景的完整工程实例与选型方法，为光伏系统工程师、物联网硬件开发者、新能源方案设计师提供兼具理论深度与工程落地价值的全景参考。

第一章光伏产业与太阳能电池技术基础

1.1 全球光伏产业发展背景与技术演进

1.1.1 光伏技术的百年发展历程

1839年，法国物理学家贝克勒尔首次发现光生伏特效应，为太阳能电池的诞生奠定了理论基础；1954年，美国贝尔实验室研发出转换效率达6%的单晶硅太阳能电池，标志着实用化光伏技术的正式诞生。此后的七十余年间，光伏技术大致经历了四个发展阶段：

航天应用阶段（1950s-1970s） ：光伏电池凭借高可靠性与无燃料特性，成为卫星、航天器的主力供电电源，此时电池成本极高，仅用于特种航天场景。

规模化起步阶段（1970s-2000s） ：石油危机推动地面光伏应用起步，单晶硅、多晶硅电池逐步量产，成本快速下降，开始应用于偏远地区离网供电。

高速发展阶段（2000s-2020s） ：全球各国出台光伏补贴政策，中国产业链快速崛起，电池效率持续突破，光伏发电逐步实现平价上网，成为主力能源之一。

平价与多元化阶段（2020s至今） ：光伏发电在多数地区实现平价上网，应用场景从集中式电站向分布式、BIPV、物联网供电、可穿戴等多元场景延伸，N型高效电池、钙钛矿等新技术加速迭代。

1.1.2 全球光伏市场规模与产业格局

截至2025年底，全球累计光伏装机容量已突破3TW大关。2025年全球光伏新增装机达到创纪录的698GW，同比增长16%。光伏发电量增至约2778TWh，供应了全球约9%-10.5%的电力需求。光伏仍是2025年新增可再生能源装机的最大贡献者，占全球新增容量的77%。

从区域分布来看，中国以约349.8GW（AC）的新增装机继续领跑全球，占比接近60%；欧盟以66GW位列第二；印度以56GW跃居第三；美国以43GW滑落至第四。2025年有超过30个国家新增太阳能光伏装机容量超过1GW。

中国在光伏全产业链占据主导地位------硅料、硅片、电池片、组件四个核心环节的全球产能占比均超过80%，形成了完整的产业集群与成本优势。2025年多晶硅料全球产量约160万吨，其中中国产量占比超过85%；硅片产能突破900GW，单晶硅片市场占有率接近99%。

从产业链结构看，光伏产业自上而下分为：

上游：高纯硅料制备、硅棒/硅锭生产、硅片切割
中游：电池片制造、组件封装、逆变器与配套部件生产
下游：电站开发、系统集成、运维服务

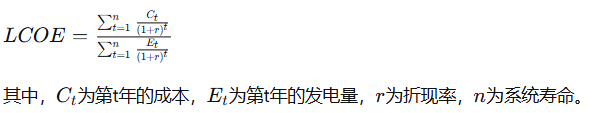

2025年，我国地面光伏系统的初始全投资平均成本为2.77元/瓦左右，全球光伏系统平均度电成本已降至0.03美元/千瓦时以下。

1.1.3 太阳能电池的技术代际划分

行业普遍将太阳能电池划分为三代技术：

第一代：晶体硅太阳能电池------以单晶硅、多晶硅为代表，是当前绝对主流技术。技术成熟、稳定性高、寿命长，适合大规模地面电站与分布式应用。

第二代：薄膜太阳能电池------以非晶硅、碲化镉（CdTe）、铜铟镓硒（CIGS）为代表，采用薄膜沉积工艺，耗材少、可柔性化，但整体效率低于晶体硅，在细分场景具备差异化优势。

第三代：新型太阳能电池------以钙钛矿、有机光伏（OPV）、染料敏化（DSSC）、量子点电池为代表，理论效率潜力大、制备工艺简单、可柔性半透明，多数处于实验室到量产的过渡阶段。

1.2 太阳能电池的基本工作原理

1.2.1 光生伏特效应的物理机制

太阳能电池的核心原理是光生伏特效应（Photovoltaic Effect），其本质是半导体材料吸收光子能量后，将光能转化为电能的物理过程，完整分为四个步骤：

光子吸收与载流子激发：当能量大于半导体禁带宽度的光子入射到半导体材料时，价带中的电子吸收光子能量跃迁到导带，形成电子-空穴对。光子能量小于禁带宽度时无法被吸收，大于禁带宽度的多余能量会以热能形式耗散，这是单结电池效率存在理论极限的核心原因。

载流子分离：PN结的内建电场会将激发的电子-空穴对分离，电子向N区移动，空穴向P区移动，避免载流子复合。

载流子收集：分离后的电子与空穴分别被前后电极收集，形成外电路可输出的电流。

电能输出：外电路接入负载后，电子通过负载从负极回到正极，形成持续的电流回路，实现光能到电能的持续转换。

1.2.2 太阳能电池的等效电路模型

理想太阳能电池可等效为一个恒流源与一个二极管并联，实际电池还需考虑串联电阻与并联电阻的影响：

串联电阻（Rs） ：来源于半导体材料体电阻、电极接触电阻、栅线电阻，会导致输出电压损耗，降低填充因子。
并联电阻（Rsh） ：来源于电池内部的漏电流、边缘缺陷，会导致电流损耗，同样降低输出性能。

实际太阳能电池的电流-电压特性方程为：

1.2.3 输出特性曲线：I-V曲线与P-V曲线

在固定光照与温度条件下，太阳能电池的输出电流与输出电压呈非线性关系，对应两条核心特性曲线：

电流-电压（I-V）曲线：横坐标为输出电压，纵坐标为输出电流。曲线与纵轴交点为短路电流（Isc），与横轴交点为开路电压（Voc）。
功率-电压（P-V）曲线：由I-V曲线计算得到，横坐标为电压，纵坐标为输出功率。曲线上存在唯一的峰值点，即最大功率点（MPP），对应最大功率Pmax、最大功率点电压Vm、最大功率点电流Im。

填充因子（FF）是衡量电池输出特性的关键参数，定义为：

填充因子越高，说明电池的输出特性越接近理想状态，实际可用功率占比越高。量产高效晶体硅电池的填充因子通常在78%~83%之间。

1.3 太阳能电池的完整分类体系

太阳能电池可从材料体系、结构类型、应用形态等多个维度进行分类，其中材料体系是最核心、最常用的分类方式。

1.3.1 按材料体系分类

大类	细分类型	代表技术	量产效率区间	核心特点
硅基电池	晶体硅电池	单晶硅（P型PERC、N型TOPCon/HJT）、多晶硅	19%~27%	技术成熟、稳定性高、成本适中，市场主流
硅基电池	薄膜硅电池	非晶硅、微晶硅、纳米晶硅、叠层硅	8%~13%	弱光好、温度系数小、可柔性，效率低
化合物半导体电池	Ⅱ-Ⅵ族	碲化镉（CdTe）	18%~22%	薄膜成本最低，含镉存在环保争议
化合物半导体电池	Ⅰ-Ⅲ-Ⅵ族	铜铟镓硒（CIGS）	16%~21%	柔性好、弱光优，材料成本高、工艺复杂
化合物半导体电池	Ⅲ-Ⅴ族	砷化镓（GaAs）、叠层结构	28%~40%	效率极高、耐辐照，成本昂贵，航天专用
新型光伏电池	钙钛矿电池	甲脒铅碘体系、全无机钙钛矿	18%~26%（量产）	效率提升快、可柔性，稳定性待突破
新型光伏电池	有机光伏（OPV）	聚合物给体-受体体系	15%~19%	全柔性、半透明、弱光好，寿命短
新型光伏电池	染料敏化（DSSC）	钌系染料、全有机染料	8%~14%	弱光极佳、颜色可调，液体电解质易泄漏

1.3.2 按结型结构分类

同质结电池：PN结由同一种材料的不同掺杂形成，如常规P型单晶硅电池，是最经典的结构。
异质结电池：由两种不同禁带宽度的半导体材料形成结，如HJT电池（晶体硅+非晶硅薄膜），开路电压高、温度系数优。
肖特基结电池：由金属与半导体接触形成势垒，结构简单，但效率上限较低。
叠层电池：将多个不同禁带宽度的子电池串联，分别吸收不同波段的太阳光，突破单结效率极限，如钙钛矿/硅叠层、Ⅲ-Ⅴ族三结叠层。

1.3.3 按应用形态分类

刚性组件：以玻璃为衬底，机械强度高、寿命长，用于电站、屋顶等常规场景。
柔性组件：以塑料、不锈钢薄片为衬底，可弯曲、重量轻，用于曲面、便携、穿戴场景。
半透明组件：具备一定透光率，用于光伏幕墙、天窗、BIPV建筑一体化。
微型光伏电池：面积小、功率低，用于消费电子、传感器、可穿戴设备。

第二章主流硅基太阳能电池技术深度对比

硅基电池是光伏产业的绝对核心，其中单晶硅、多晶硅、非晶硅三类技术覆盖了从大型电站到消费电子的全场景需求，也是民用与工程领域最常见的三种面板类型。

2.1 单晶硅太阳能电池技术

2.1.1 单晶硅材料的制备工艺

单晶硅的核心特征是硅原子在整个晶体内呈规则的周期性排列，晶向一致，无晶界缺陷，因此载流子迁移率高、复合损耗低，是高效电池的首选衬底材料。

高纯硅料制备：光伏级高纯硅料的纯度要求达到99.9999%（6N）以上，主流工艺为改良西门子法：将工业硅与氯化氢反应生成三氯氢硅，经精馏提纯后通过氢还原反应沉积出高纯多晶硅棒。

单晶硅棒拉制：主流采用直拉法（CZ法），占单晶硅产能的95%以上：将高纯多晶硅料放入石英坩埚中加热熔化，将籽晶浸入硅液后缓慢向上提拉，硅原子沿籽晶晶向有序生长，形成圆柱形单晶硅棒。

P型单晶硅：在硅料中掺入硼元素，空穴为多数载流子，是传统主流衬底。
N型单晶硅：掺入磷元素，电子为多数载流子，是当前高效电池的主流衬底，具有低衰减、高寿命的优势。

区熔法（FZ法）生产的单晶硅纯度更高、缺陷更少，但成本高，主要用于功率半导体与高端航天电池。

硅片切割：将单晶硅棒截断、滚磨、开方后，通过金刚线切割机切割成厚度150~180μm的薄硅片。大尺寸化和薄片化是主要发展趋势，182mm和210mm大尺寸硅片已成为市场主流，市场份额超过95%。

2.1.2 单晶硅电池片的制造工艺流程

工序	核心作用	工艺细节与技术演进
制绒	在硅片表面制备金字塔状微结构，降低光反射	单晶采用碱制绒（氢氧化钾溶液），形成随机金字塔
扩散制结	在硅片表面扩散掺杂元素，形成PN结	P型电池采用磷扩散；扩散均匀性直接影响电池性能
边缘刻蚀	去除硅片边缘的扩散层，避免正负极短路	主流采用等离子体刻蚀，精度更高
减反射膜沉积	沉积氮化硅薄膜，降低反射率并钝化表面	PECVD沉积SiNx膜，厚度约70~80nm
背面钝化	降低背面载流子复合，提升开路电压	PERC采用氧化铝+氮化硅叠层；TOPCon采用隧穿氧化层+多晶硅
电极制备	制作前后电极，收集载流子	主流采用丝网印刷银浆电极；多主栅技术降低银浆用量
烧结	使电极浆料与硅片形成良好的欧姆接触	高温烧结炉，温度区间800~900℃
测试分选	按效率、电压、电流参数对电池片分档	在线IV测试仪，保证组件中参数一致性

2.1.3 单晶硅电池的技术迭代路线

单晶硅电池的技术演进始终围绕"提升效率、降低成本"两大核心目标：

BSF电池（铝背场电池） ：早期主流技术，量产效率约18%~20%，已基本淘汰。

PERC电池（钝化发射极背面接触电池） ：2015-2022年的绝对主流，量产效率可达22%~23.5%。

PERC+升级技术：包括SE（选择性发射极）、双面PERC、多主栅等，效率提升0.5~1个百分点。

N型高效电池：当前技术迭代方向，主流包括TOPCon与HJT两条路线：

TOPCon（隧穿氧化层钝化接触） ：工艺兼容性好，可在PERC产线基础上升级。182mm N型高效TOPCon电池实验室转换效率已达27.02%，TOPCon电池量产效率超过26.5%。N型TOPCon组件最高实验室转换效率达25.58%。
HJT（异质结电池） ：开路电压高、温度系数优、双面率高，量产效率24.5%~26%，但低温银浆成本较高，产线投资大。

不同技术路线的理论转换效率上限存在差异：PERC为24.5%、TOPCon为28.7%、HJT为28.5%、xBC为29.1%。

2.1.4 单晶硅电池的核心性能特征

转换效率高：量产组件效率22%~26%，是所有硅基电池中最高的
稳定性好：晶体结构完整，长期衰减率低，P型年衰减约0.5%，N型可低至0.3%~0.4%
弱光性能较好：光谱响应范围宽，清晨、傍晚等低辐照下仍有较好输出
温度系数适中：功率温度系数约-0.32%~-0.38%/℃
技术成熟度高：产业链完善，成本持续下降

2.2 多晶硅太阳能电池技术

2.2.1 多晶硅材料的制备工艺

多晶硅采用定向凝固铸锭法制备：将高纯硅料放入方形石英坩埚中加热熔化，通过控制坩埚底部的温度梯度，使硅液从下向上缓慢凝固结晶，形成方形多晶硅锭。

与单晶硅拉晶工艺相比，多晶硅铸锭工艺更简单、单炉产量更高、单位成本更低，但硅锭内部由大量大小不一的硅晶粒组成，晶粒之间存在大量晶界与位错缺陷，这些缺陷会成为载流子复合中心，大幅降低电池的少数载流子寿命，限制了效率上限。

2.2.2 多晶硅电池的制造工艺特点

制绒工艺：多晶硅晶粒晶向杂乱，无法采用碱制绒形成金字塔，主流采用酸制绒（氢氟酸+硝酸混合溶液），减反射效果弱于单晶硅。
效率天花板：晶界与缺陷导致载流子复合严重，量产效率上限仅约22%。
衰减特性：初始光致衰减略高于P型单晶硅，长期年衰减率约0.7%。

2.2.3 多晶硅电池的市场现状

早期多晶硅凭借成本优势占据市场主导地位，但随着单晶硅拉晶与切片技术的进步，单晶硅成本持续下降，多晶硅市场占比持续萎缩。截至2025年，多晶硅组件全球市场占比已不足10%，主要应用于对初始投资极度敏感的低端场景，逐步退出主流市场。

2.3 非晶硅薄膜太阳能电池技术

2.3.1 非晶硅的材料结构与光电特性

非晶硅（a-Si）是无定形结构的硅材料，硅原子呈短程有序、长程无序的排列状态，不存在晶界与长程周期性。其核心材料特性包括：

高吸收系数：非晶硅对可见光的吸收系数是晶体硅的10倍以上，因此仅需1~2μm厚的薄膜即可吸收大部分太阳光，硅材料用量仅为晶体硅的1%左右。
宽禁带宽度：本征非晶硅的禁带宽度约1.7eV，远大于晶体硅的1.12eV，因此开路电压更高，但对长波红光与红外光吸收能力弱。
掺杂效率低：非晶硅中掺杂原子的激活率低，难以形成高质量的PN结，因此实际电池采用PIN结构：中间为本征非晶硅层（吸光层），两侧为P型与N型非晶硅层。

2.3.2 斯塔布勒-朗斯基效应（S-W效应）深度解析

S-W效应是非晶硅电池最核心的固有缺陷，由科学家Staebler与Wronski于1977年发现：长期光照会在非晶硅内部产生亚稳态缺陷（硅悬挂键），导致载流子复合增加，电池效率出现明显下降。

衰减规律：初始光照数百小时内效率快速下降，衰减幅度可达15%~20%，之后趋于稳定；在150~200℃退火条件下，缺陷可部分恢复。
缓解方案：采用氢稀释工艺制备微晶硅、纳米晶硅，或采用非晶硅/微晶硅叠层结构，可显著降低S-W效应的影响。

2.3.3 非晶硅电池的制造工艺

非晶硅电池采用薄膜沉积工艺，可在玻璃、不锈钢、塑料等多种衬底上制备：

衬底准备：清洗衬底，沉积透明导电氧化物（TCO）膜作为前电极
PIN层沉积：通过PECVD依次沉积P型非晶硅、本征非晶硅、N型非晶硅薄膜
背电极制备：沉积铝或银背电极，同时起到反射层作用
激光刻蚀与封装：实现电池子单元串联，提升输出电压

为提升效率与稳定性，产业化产品多采用叠层结构：双叠层（非晶硅/微晶硅）效率可达10%~13%；三叠层进一步拓展光谱吸收范围。

2.3.4 非晶硅电池的核心优劣势

核心优势：

弱光性能优异：宽禁带与高吸收系数使其在低光照强度下仍能保持较高转换效率，阴天、清晨傍晚的发电表现显著优于晶体硅
温度系数小：功率温度系数约-0.2%/℃，远优于晶硅的-0.4%/℃
形态灵活：可制备成柔性、半透明、大面积组件
材料消耗少：硅薄膜厚度仅微米级，原材料成本低

核心劣势：

转换效率低：量产组件效率仅8%~13%
初始衰减大：S-W效应导致初始效率下降明显
长期稳定性差：设计寿命15~20年，短于晶体硅
单位功率成本高：设备折旧高、效率低，单位瓦数成本高于晶体硅

2.4 三类硅基电池全维度横向对比

2.4.1 制造工艺与材料特性对比

对比维度	单晶硅电池	多晶硅电池	非晶硅薄膜电池
衬底材料	单晶硅片（150~180μm）	多晶硅片（160~200μm）	玻璃/柔性衬底+1~2μm硅薄膜
微观结构	完整单晶结构，无晶界	多晶粒组成，存在大量晶界	无定形结构，短程有序长程无序
核心制备工艺	直拉拉晶+金刚线切片+电池工艺	铸锭+切片+电池工艺	PECVD薄膜沉积
硅材料消耗量	高	较高	极低（约为晶体硅的1%）
工艺复杂度	中等	中等	较高，真空设备要求高
单炉/单批次产量	中等	高	高，可大面积连续生产

2.4.2 核心电气性能参数对比（STC标准测试条件）

性能参数	N型单晶硅（TOPCon）	P型单晶硅（PERC）	多晶硅（PERC）	非晶硅双叠层
量产组件效率	24%~25.5%	22%~23.5%	19%~22%	10%~13%
开路电压（每片）	~0.72V	~0.68V	~0.64V	~1.4V
功率温度系数	-0.32%~-0.35%/℃	-0.38%/℃	-0.42%/℃	-0.2%/℃
初始光致衰减	<1%	1%~2%	2%~3%	15%~20%
年平均衰减率	0.3%~0.4%	~0.5%	~0.7%	~1%（稳定后）
填充因子	80%~83%	78%~81%	76%~79%	65%~72%
设计使用寿命	30年+	25~30年	25年	15~20年
双面率	70%~85%	65%~75%	50%~60%	可半透明

2.4.3 环境适应性对比

环境场景	单晶硅	多晶硅	非晶硅
强光直射场景	最优，效率高	较好	一般
弱光场景	较好	一般	最优
高温环境（35℃以上）	中等	较差	最优
低温环境	性能提升明显	性能提升	性能提升幅度小
局部遮挡场景	易产生热斑	同单晶硅	抗遮挡能力略优
高温高湿环境	稳定性好	较好	易出现薄膜老化

2.4.4 三类硅基电池性能条形对比图

三类硅基电池关键性能对比（相对值，单晶硅=100%） ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 转换效率

单晶硅 ████████████████████████████████████████ 100%

多晶硅 ██████████████████████████████████░░░░░░ 85%

非晶硅 ████████████████████░░░░░░░░░░░░░░░░░░░░ 40%

弱光保持率（200lux）

非晶硅 ████████████████████████████████████████ 100%

单晶硅 ██████████████████████████████░░░░░░░░░░ 75%

多晶硅 ██████████████████████████░░░░░░░░░░░░░░ 68%

温度系数（绝对值越小越优）

非晶硅 ████████████████████████████████████████ 100%

单晶硅 ██████████████████████████████████░░░░░░ 85%

多晶硅 ████████████████████████████████████░░░░ 75%

单位功率成本

多晶硅 ████████████████████████████████████████ 100%

单晶硅 ████████████████████████████████░░░░░░░░ 85%

非晶硅 ████████████████████░░░░░░░░░░░░░░░░░░░░ 45% ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

2.5 其他主流电池技术概览与全球市场格局

2.5.1 碲化镉（CdTe）薄膜电池

碲化镉是Ⅱ-Ⅵ族化合物半导体，禁带宽度约1.45eV，接近太阳光谱的最优禁带宽度。CdTe电池是薄膜光伏中产业化最成熟、成本最低的技术路线。量产组件效率18%~22%，核心优势是工艺简单、成本低、温度系数优、弱光好；核心劣势是碲与镉为稀有/有毒元素，存在环保与资源约束。

2.5.2 铜铟镓硒（CIGS）薄膜电池

CIGS是Ⅰ-Ⅲ-Ⅵ族四元化合物半导体，通过调整镓含量可调控禁带宽度（1.04~1.67eV）。柔性CIGS微型组件已实现18.83%的认证效率。核心优势是柔性好、弱光优、稳定性优于非晶硅；核心劣势是材料成本高、工艺复杂。

2.5.3 砷化镓（GaAs）Ⅲ-Ⅴ族电池

砷化镓禁带宽度1.42eV，单结效率可达28%以上，多结叠层效率可突破40%，同时具备优异的耐辐照性能，是航天光伏的绝对主流技术。但成本极其昂贵，地面民用场景几乎无应用。

2.5.4 钙钛矿太阳能电池

钙钛矿电池是近十年发展最快的光伏技术。实验室单结效率已突破27%，叠层效率超33%。在产业化方面，仁烁光能0.72m²钙钛矿组件经TÜV南德认证，全面积效率提升至22%，输出功率达158.4W。全钙钛矿叠层组件（30cm×40cm）效率达26.12%。当前核心瓶颈是长期稳定性与大面积均匀性。

2.5.5 全球光伏组件技术市场占比饼状图

复制代码

2025年全球光伏组件技术市场占比
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
                    N型单晶硅（TOPCon/HJT）
                    ████████████████████ 45%

                    P型单晶硅（PERC等）
                    ██████████████ 35%

                    多晶硅
                    ███ 8%

                    碲化镉（CdTe）
                    ███ 7%

                    CIGS及其他薄膜
                    █ 3%

                    钙钛矿及新型技术
                    █ 2%
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

从市场结构可以看出，单晶硅电池合计占据80%的市场份额，是绝对主流；N型电池正快速替代P型电池，N型组件占比已超90%；多晶硅持续萎缩，新型技术占比尚小但增速快。

第三章太阳能电池核心性能指标与测试评估体系

太阳能电池的性能评价是一个多维度体系，涵盖电性能、环境适应性、长期可靠性等多个方面。

3.1 八大核心性能指标详解

3.1.1 光电转换效率

转换效率是最核心的性能指标，定义为电池的最大输出功率与入射光功率的比值：

其中，Pin为入射光辐照度（标准条件下为1000W/m²），AA为电池受光面积。

需要注意区分电池片效率与组件效率：组件封装过程中存在玻璃反射、EVA吸收、栅线遮挡、线路损耗等，组件效率通常比电池片效率低1~2个百分点。

3.1.2 开路电压（Voc）

开路电压是电池正负极开路、输出电流为零时的端电压，主要由半导体材料的禁带宽度决定。晶体硅电池单片开路电压约0.6~0.72V；非晶硅电池单片开路电压约1.3~1.5V；砷化镓电池单片开路电压可达1.1V以上。

3.1.3 短路电流（Isc）

短路电流是电池正负极短路、输出电压为零时的电流，与受光面积、光照强度、材料光吸收能力、光谱响应范围正相关。

3.1.4 填充因子（FF）

填充因子是最大功率与"开路电压×短路电流"的比值，反映了电池输出曲线的"饱满程度"：

影响填充因子的核心因素：串联电阻越大、并联电阻越小、复合电流越大，填充因子越低。

3.1.5 最大功率点参数

最大功率点（MPP）对应三个参数：

最大功率点电压（Vm）
最大功率点电流（Im）
最大功率（Pmax）：Pmax=Vm×ImPmax=Vm×Im

3.1.6 温度系数

温度系数分为三个参数：

功率温度系数：温度每升高1℃，输出功率的变化比例，单位为%/℃，均为负值
电压温度系数：温度每升高1℃，开路电压的变化比例
电流温度系数：温度每升高1℃，短路电流的变化比例

单晶硅功率温度系数约-0.32%~-0.38%/℃，非晶硅仅约-0.2%/℃。

3.1.7 衰减特性

分为四类衰减机制：

初始光致衰减（LID） ：P型单晶硅衰减1%~2%，非晶硅衰减15%~20%
电势诱导衰减（PID） ：高电压下钠离子迁移导致的性能衰减
热辅助光致衰减（LeTID） ：高温与光照共同作用下的衰减
长期年衰减：晶体硅约0.3%~0.7%/年，薄膜硅约1%/年

3.1.8 光谱响应与量子效率

光谱响应（SR） ：不同波长光照射下，电池输出电流与入射光功率的比值
外量子效率（EQE） ：不同波长下，电池产生的电子数与入射光子数的比值

晶体硅的光谱响应范围约300~1100nm，非晶硅约300~800nm，因此非晶硅对长波红光响应差、对短波蓝紫光响应好，这也是其弱光性能优异的原因之一。

3.2 标准测试条件与实际工况差异

3.2.1 标准测试条件（STC）

辐照度：1000W/m²
光谱：AM1.5标准太阳光谱
电池温度：25℃

3.2.2 标称工作电池温度（NOCT）

NOCT是指在环境温度20℃、辐照度800W/m²、风速1m/s、无负载的正常工作条件下，电池片的平均温度，通常为45~48℃。

3.2.3 实际环境对发电性能的影响

环境因素	对发电性能的影响
辐照度变化	输出功率与辐照度近似成正比
环境温度	温度升高，功率下降；晶体硅温度损失大于薄膜硅
光谱变化	清晨傍晚光谱偏蓝，非晶硅表现更好；正午光谱偏红，晶体硅更优
灰尘积雪	遮挡受光面，严重时可导致发电量下降30%以上
局部遮挡	导致失配损耗、热斑风险

3.3 性能测试方法与行业标准

3.3.1 I-V特性测试

采用太阳模拟器模拟标准太阳光，通过电子负载扫描电池的I-V曲线，计算得到Voc、Isc、Pmax、FF、效率等核心参数。

3.3.2 温度系数测试

通过控温平台改变电池温度，在不同温度下测试I-V曲线，拟合得到温度系数。

3.3.3 衰减与可靠性测试

光伏组件需通过IEC 61215（晶体硅）、IEC 61646（薄膜硅）可靠性标准测试，核心测试项目包括：

湿热试验：85℃、85%RH环境下放置1000小时
热循环试验：-40℃~85℃温度循环200次
紫外老化试验：紫外灯照射累计剂量15kWh/m²
机械载荷试验：正面背面施加5400Pa载荷
冰雹试验：25mm直径冰雹以23m/s速度撞击

3.4 不同技术路线弱光性能对比

弱光性能是物联网、室内场景选型的核心指标：

弱光性能对比（200lux室内光照下的效率保持率）

复制代码

不同电池技术弱光性能对比（相对STC效率的保持率）
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
非晶硅  ████████████████████████████████████████ 85%
钙钛矿  ██████████████████████████████████████░░ 82%
CIGS    ████████████████████████████████████░░░░ 78%
单晶硅  ██████████████████████████████░░░░░░░░░░ 65%
多晶硅  ██████████████████████████░░░░░░░░░░░░░░ 58%
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

非晶硅的弱光性能最优，在低照度下仍能保持85%的相对效率；多晶硅弱光表现最差，仅能保持58%左右。钙钛矿在室内弱光条件下表现尤为突出，在1000勒克斯照度的室内光下可实现37.6%的光电转换效率。

第四章 MPPT最大功率点跟踪技术深度解析

MPPT（Maximum Power Point Tracking，最大功率点跟踪）是光伏系统中提升发电效率的核心技术，被誉为光伏系统的"第二效率"。

4.1 MPPT技术的核心价值与本质

4.1.1 为什么需要MPPT

太阳能电池的输出具有强非线性，且最大功率点随光照、温度、遮挡、老化等因素实时变化：

光照增强时，最大功率点向高电压、高电流方向移动
温度升高时，最大功率点向低电压方向移动
局部遮挡时，P-V曲线出现多个峰值

如果没有MPPT，系统只能工作在某个固定电压下，绝大多数时间都会偏离最大功率点。MPPT的作用就是实时检测输出电压电流，动态调整工作点，始终锁定最大功率输出。

4.1.2 MPPT的发电量提升幅度

相比无MPPT的固定电压系统，MPPT可提升10%~30%的总发电量：

光照稳定的晴朗地区：提升约10%~15%
光照多变的多云、阴雨地区：提升约20%~30%
存在局部遮挡的场景：提升可达30%以上

4.1.3 MPPT在系统中的位置

离网系统：MPPT集成在充放电控制器中
并网系统：MPPT集成在逆变器中
小功率物联网系统：MPPT集成在能量管理芯片中

4.2 光伏输出特性的非线性原理

4.2.1 光照强度变化的影响

短路电流Isc与辐照度近似成正比
开路电压Voc随辐照度增加呈对数式缓慢上升
最大功率Pmax与辐照度近似成正比
最大功率点电压Vm随辐照度增加小幅上升

4.2.2 温度变化的影响

开路电压Voc随温度升高线性下降，晶体硅约-2.2mV/℃/片
短路电流Isc随温度升高小幅上升，约+0.05%/℃
最大功率Pmax随温度升高线性下降
最大功率点电压Vm随温度升高明显下降

4.2.3 局部遮挡与多峰现象

当组件串中部分电池片被遮挡时，被遮挡的电池片会变成负载消耗功率，产生热斑风险。旁路二极管的存在会导致组件串的P-V曲线出现多个峰值，传统单峰MPPT算法容易陷入局部峰值。

4.3 主流MPPT算法深度解析

4.3.1 恒电压法（CVT）

原理：基于最大功率点电压约等于开路电压的0.76~0.8倍的经验规律，系统固定工作在预设电压值上。

优点：算法极其简单、成本极低、无稳态振荡。

缺点：精度差，光照、温度变化时会明显偏离最佳工作点。

适用场景：极低成本的小功率产品，现已很少单独使用。

4.3.2 扰动观察法（P&O）

原理：周期性小幅改变输出电压（扰动），观察输出功率的变化方向：如果功率增大则继续沿该方向扰动，如果功率减小则反方向扰动。

优点：原理简单、实现容易、成本较低，是量产产品中应用最广的算法。

缺点：稳态时存在持续振荡造成功率损耗；光照快速变化时容易出现误判。

改进方向：变步长扰动，远离最大功率点时大步长快速跟踪，接近时小步长减小振荡。

4.3.3 电导增量法（INC）

原理：基于最大功率点处dP/dV=0的数学特性，通过比较电导增量（dI/dV）与瞬时电导（-I/V）的大小判断工作点位置。

优点：跟踪精度高、动态响应快，光照突变时误判少，稳态振荡小于扰动观察法。

缺点：算法复杂度略高，对采样精度要求高。

适用场景：光照多变的分布式系统、对精度要求高的产品。INC方法在动态环境中相比P&O可获得2-4%的效率增益。

4.3.4 智能优化算法

包括模糊控制、神经网络、粒子群优化（PSO）等。

优点：全局寻优能力强，复杂遮挡场景下发电效率高。

缺点：算法复杂度极高、计算量大、硬件成本高。

现状：理论研究多，量产产品中应用极少。

4.3.5 主流MPPT算法性能对比表

算法	跟踪精度	动态响应	稳态振荡	算法复杂度	硬件成本	多峰适配	量产应用程度
恒电压法	低	-	无	极低	极低	差	极少
扰动观察法	中等	一般	有	低	低	差	最广泛
电导增量法	高	快	小	中等	中等	差	广泛
变步长P&O	较高	较快	小	中等	中等	差	较多
智能优化算法	高	较快	小	极高	高	好	极少

4.4 MPPT的工程实现架构

4.4.1 集中式MPPT

整个电站共用一台集中式逆变器，单路或两路MPPT，管理全部组件串。适合地形平坦、无遮挡的大型集中式地面电站。

4.4.2 组串式MPPT

每一串或两串组件对应一路独立MPPT，多路MPPT集成在组串式逆变器中。适合户用屋顶、工商业分布式、山地电站等场景，是当前分布式的主流架构。

4.4.3 组件级MPPT

分为微型逆变器与功率优化器两种：

微型逆变器：每块组件对应一台微型逆变器，组件级独立MPPT
功率优化器：每块组件对应一个功率优化器，组件级独立MPPT

适合遮挡严重的复杂屋顶、高精度发电要求的场景。

4.4.4 微功率物联网场景的MPPT实现

物联网节点的光伏供电功率通常在毫瓦级甚至微瓦级，主流采用专用能量收集芯片：

芯片型号	冷启动电压	静态功耗	核心特点	适用场景
MF9006	400mV	580nA	启动功率仅15µW	室内弱光物联网
BQ25570	330mV	488nA	纳瓦级功耗	微瓦级能量收集
NEH7100	-	-	无电感式，15µW~100mW	多源能量采集
CN3791	-	-	4.5V~28V输入	小型锂电池充电

这类芯片通常采用简化的MPPT算法（如恒电压法、分数开路电压法），在保证低功耗的前提下实现基本的最大功率跟踪。

4.5 MPPT的性能评价指标

静态跟踪效率：稳态光照温度下，实际输出功率与理论最大功率的比值，优质算法可达99%以上
动态跟踪效率：光照快速变化时的跟踪能力
自身功耗：在微功率场景中尤为重要
启动电压：能够启动MPPT功能的最低光伏电压

第五章光伏组件封装与系统匹配设计

5.1 光伏组件的封装结构与材料

5.1.1 常规刚性组件结构

常规晶体硅组件采用"玻璃-胶膜-电池片-胶膜-背板"的层压结构：

钢化玻璃：3.2mm厚的超白压花钢化玻璃
EVA胶膜：乙烯-醋酸乙烯酯共聚物
电池串：电池片通过焊带串联/并联
背板：TPT、KPK等复合薄膜
铝边框：保护组件边缘，提供安装结构
接线盒：内置旁路二极管，引出正负极线缆

5.1.2 双玻组件

双玻组件正反面均采用钢化玻璃，核心优势：

双面发电，发电量提升10%~30%
耐候性、耐腐蚀性更好
无背板老化问题，PID风险低

2025年双面组件市场占比达80.4%。

5.1.3 柔性薄膜组件

柔性组件采用聚合物衬底或不锈钢薄带，核心特点：

重量轻，仅为常规组件的1/5~1/3
可弯曲，适配曲面安装
抗冲击性好

5.2 组件参数解读与换算

参数符号	参数名称	说明
Pmax	最大功率	STC下的最大输出功率
Vm	最大功率点电压	最大功率时的工作电压
Im	最大功率点电流	最大功率时的工作电流
Voc	开路电压	空载时的端电压
Isc	短路电流	短路时的输出电流
Temp.Coeff(Pmax)	功率温度系数	温度每升1℃的功率变化率
NOCT	标称工作电池温度	正常工况下的电池温度

5.3 系统配套部件选型

5.3.1 光伏逆变器

集中式逆变器：功率500kW~5MW，适合大型地面电站
组串式逆变器：功率1kW~100kW，多路MPPT，适合分布式场景
微型逆变器：功率200W~1000W，适合复杂屋顶
离网逆变器：搭配蓄电池使用，独立运行

选型核心原则：

功率配比：组件功率与逆变器功率配比通常为1.2:1~1.5:1
电压匹配：组件串开路电压不超过逆变器最大输入电压

5.3.2 储能器件

储能类型	能量密度	循环寿命	成本	自放电	适用场景
铅酸电池	低	300~500次	低	高	低成本离网系统
磷酸铁锂电池	中高	3000~6000次	中	低	户用储能、物联网节点
三元锂电池	高	1000~2000次	较高	低	便携设备、穿戴设备
超级电容	低	十万次以上	高	高	脉冲供电、能量收集缓冲

5.3.3 光伏控制器

PWM控制器：结构简单、成本低，无MPPT功能，充电效率低
MPPT控制器：集成MPPT功能，充电效率高，是当前离网系统的主流

第六章物联网光伏供电场景工程实例与选型指南

物联网（IoT）的快速发展带来了海量低功耗节点的供电需求，光伏能量收集是实现无源物联网、免维护节点的核心技术路径。

6.1 物联网低功耗场景的供电需求特征

6.1.1 物联网节点的功耗特性

物联网传感器节点普遍采用"休眠+唤醒"的低功耗工作模式：

休眠电流：微安级（μA），通常1~10μA
工作电流：毫安级（mA），通常几毫安到几十毫安
工作占空比：极低，通常每天工作几十秒到几分钟
日均功耗：通常几十μAh到几mAh

6.1.2 光伏能量收集系统的典型架构

物联网光伏供电系统通常由四部分组成：

光伏电池：收集光能，输出直流电
能量管理单元（PMU） ：集成MPPT、升压/降压、充电管理
储能单元：超级电容或小型锂电池
负载：传感器、微控制器、通信模块

6.1.3 场景光照条件分级

场景类型	典型光照强度	光源类型	代表场景
户外强光	50000~100000lux	太阳光	晴天正午室外
户外弱光	1000~10000lux	散射太阳光	阴天室外、树荫下
室内明亮	300~1000lux	LED/荧光灯+自然光	办公室桌面、商场
室内昏暗	50~300lux	室内照明	走廊、仓储、墙角
极弱光	<50lux	弱照明、夜间微光	夜间应急照明

6.2 室外物联网场景工程实例

6.2.1 工程实例一：野外大气环境监测站光伏供电系统

项目背景：山区大气质量监测站，部署于无市电覆盖的偏远山区，监测PM2.5、温湿度、风速风向等参数，通过NB-IoT上传数据，要求5年免维护，可承受连续7天阴雨天。

1. 负载功耗测算

工作模式	电流	时长	日耗电量
休眠	8μA	23.5h	188μAh
采集	15mA	30s×24次=720s	3000μAh
通信	80mA	10s×4次=40s	889μAh
合计	-	-	~4.1mAh

考虑电路损耗与余量，日均功耗按5mAh设计。

2. 光伏电池选型

室外强光场景优先选择单晶硅电池。选择0.1W 5V单晶硅光伏板，尺寸50mm×50mm，STC下短路电流约25mA，工作电流约20mA，4小时有效光照可发电约80mAh。

3. 储能系统设计

连续7天阴雨天总耗电量：5mAh/天×7天=35mAh；考虑2倍安全余量，选用100mAh磷酸铁锂电池。

4. 电源管理与MPPT方案

选用CN3791 MPPT充电管理芯片，支持4.5V~28V光伏输入，内置MPPT算法，跟踪效率95%以上。

5. 实测验证

晴天日均发电量：约75mAh
阴天日均发电量：约15~20mAh
连续阴雨天测试：满电电池可支持12天以上运行

6.2.2 工程实例二：智慧农业土壤墒情监测节点

项目背景：大田土壤温湿度监测，节点分散部署，要求光伏供电后维护周期延长至3年以上。

1. 需求与环境分析

负载功耗：休眠5μA，每15分钟采集一次（10mA×2s），日均功耗约0.5mAh。农田开阔无遮挡，选型对比后选择单晶硅。

2. 最终方案设计

光伏电池：0.05W 3.3V单晶硅迷你光伏板，尺寸30mm×35mm
储能：0.22F 5.5V超级电容+50mAh锂锰电池混合储能
电源管理：低功耗能量收集芯片SPV1050

3. 运行效果

春夏季光照充足，超级电容完全满足日常供电；秋冬季光照减弱，锂电池补充供电，每年冬季消耗约30%电量，次年春季充满，实现3年免维护目标。

6.3 低照度室内物联网场景工程实例与选型

6.3.1 室内弱光环境的核心特性

光照强度低：通常仅几十到几百lux
光谱特殊：以LED、荧光灯等人造光源为主
光照稳定：工作时间内光照强度波动小
无高温问题：室内温度恒定

6.3.2 不同电池技术的室内弱光性能对比

在500lux LED光源下：

电池技术	单位面积输出功率(μW/cm²)	相对STC效率保持率	核心特点
非晶硅	12~15	80%~85%	弱光最优，成本适中
钙钛矿	14~18	70%~80%	效率高，稳定性待提升
CIGS	10~13	75%~80%	均衡，成本高
有机光伏(OPV)	8~12	75%~85%	可全柔性，寿命短
单晶硅	8~10	60%~65%	弱光一般，成本低
多晶硅	6~8	55%~60%	弱光较差

选型结论：室内弱光场景优先选择非晶硅，技术最成熟、稳定性最好。钙钛矿在室内弱光下效率潜力更大，实验室已实现43.46%的室内效率（250lux LED）。

6.3.3 工程实例三：智慧仓储无源RFID标签室内光伏供电

项目背景：仓储货物定位UHF RFID标签，要求采用室内光伏供电，实现5年以上免维护，仓库平均光照50lux。

1. 负载功耗分析

休眠电流：0.8μA
读卡工作电流：1.5mA，每次1秒，每天10次
日均耗电量：~25μAh

2. 光伏电池选型

50lux属于极弱室内光照，选择非晶硅薄膜电池。非晶硅在50lux LED下单位面积输出电流约0.3μA/cm²。目标日均发电量≥50μAh（2倍余量），所需面积约14cm²。最终选型20mm×80mm非晶硅薄膜电池。

3. 储能方案

100μF 3V陶瓷电容+1mF 5.5V超级电容二级储能。

4. 电源管理设计

选用BQ25570超低功耗能量收集芯片：冷启动电压低至330mV，静态功耗仅488nA，内置MPPT功能。

5. 测试验证

50lux光照下超级电容从0充至3V约需8小时；满电可支持标签读卡2000次以上；纯休眠可待机超过20天。

6.3.4 工程实例四：办公室环境传感器室内光能供电设计

项目背景：办公室墙面安装的温湿度+CO2传感器，每5分钟采集一次数据，通过蓝牙上传，完全依靠室内光供电。

1. 负载功耗测算

休眠电流：12μA
采集+蓝牙传输：25mA×2秒×288次/天
日均功耗：~4.3mAh

2. 电池技术选型

综合考虑外观、性能、寿命，选择半透明非晶硅组件。

3. 最终方案

光伏电池：50mm×80mm半透明非晶硅组件，面积40cm²
储能：100mAh软包锂电池
电源管理：集成MPPT的充电管理芯片+低功耗LDO

4. 实测效果

正常办公照明下日均发电量约8mAh，大于日均4.3mAh的功耗；周末关灯两天，满电电池可支持5天以上运行。

6.4 可穿戴设备光伏供电场景工程实例与选型

6.4.1 穿戴场景的技术约束

面积限制：可用面积小，通常仅几到十几cm²
形态要求：柔性、轻薄、可弯曲
光照不稳定：室内外切换，易被衣袖遮挡
功耗低：智能手环日均功耗1~3mAh
可靠性：防水、耐汗、抗弯折

6.4.2 穿戴场景光伏电池技术对比

技术类型	效率	柔性	厚度	弱光表现	成本	稳定性	穿戴适配性
柔性非晶硅	8%~10%	好	<0.2mm	优	低	较好	最优
柔性CIGS	12%~16%	好	<0.3mm	良	高	好	良
柔性钙钛矿	15%~20%	好	<0.2mm	优	中	差	一般
微型单晶硅	18%~22%	差	>0.5mm	一般	中	优	差

选型结论：当前量产场景优先选择柔性非晶硅；高端户外产品可选用柔性CIGS。

6.4.3 工程实例五：智能手环柔性光伏供电方案

项目背景：运动健康手环，原电池容量100mAh，续航7天，要求集成柔性光伏电池实现日常佩戴下延长续航至30天以上。

1. 负载与可用空间分析

手环日均功耗：约1.2mAh
可用光伏面积：约6cm²（表带正面）

2. 光伏电池选型

柔性非晶硅薄膜电池：20mm×300mm，有效面积6cm²，厚度0.18mm，可弯曲半径15mm。

3. 续航测试

场景	日均发电量	续航表现
室内办公（500lux×8h）	0.48mAh	覆盖40%功耗，续航延长至12天
日常通勤（户外1h+室内7h）	1.5mAh	完全覆盖功耗，实现无限续航
纯户外	>5mAh	完全免充电

4. 可靠性设计

TPU防水封装，IP68级防水；10万次弯折后性能衰减<3%。

6.4.4 工程实例六：户外智能手表太阳能供电系统

项目背景：专业户外智能手表，面向登山、徒步用户，要求大幅延长续航。

1. 需求分析

手表日均功耗：5mAh
电池容量：500mAh
可用光伏面积：约15cm²

2. 选型与最终方案

对比非晶硅与柔性CIGS后，最终选择15cm²柔性CIGS薄膜电池，STC下输出功率约0.25W，短路电流50mA。

3. 实测充电性能

场景	光照强度	充电电流	日均充电量
晴天户外	10万lux	40mA	80mAh（户外2h）
阴天户外	1万lux	4mA	20mAh
室内办公	500lux	0.5mA	5μAh

6.5 全场景光伏电池选型决策指南

6.5.1 选型核心决策维度

光照条件：强光选高效晶体硅，弱光选薄膜电池
空间限制：空间有限选高效率技术
功耗需求：高功耗选大功率、高效率电池
形态要求：曲面/穿戴选柔性薄膜
寿命要求：长寿命选单晶硅
成本预算：预算充足选高效N型、CIGS

6.5.2 典型场景选型推荐表

应用场景	首选技术	次选技术	不推荐技术	核心选型依据
大型地面电站	N型单晶硅（TOPCon）	P型单晶硅	非晶硅、多晶硅	度电成本最低、效率高
户用/工商业屋顶	N型单晶硅（双面）	P型单晶硅双玻	多晶硅	发电量高、寿命长
高温高辐照地区	非晶硅	CdTe、N型单晶	多晶硅	温度系数小
室外物联网节点	单晶硅	CIGS	多晶硅	效率高、稳定
室内传感器/标签	非晶硅	钙钛矿、OPV	单晶硅、多晶硅	弱光性能最优
可穿戴设备	柔性非晶硅	柔性CIGS	刚性晶体硅	柔性、轻薄、弱光好
BIPV光伏幕墙	半透明非晶硅	钙钛矿、CIGS	多晶硅	半透明、美观
航天卫星	Ⅲ-Ⅴ族叠层	高效单晶硅	所有薄膜	效率最高、耐辐照

6.5.3 光伏供电系统设计步骤

负载功耗测算：统计不同模式的电流与时长，计算日均总功耗，预留20%~50%余量
光照条件评估：明确场景的光照强度、日均光照时长、极端阴天天数
光伏功率与面积计算：根据目标发电量与电池单位面积输出，计算所需面积
储能容量设计：根据最长无光照续航要求，确定储能容量与类型
电池技术选型：结合场景特征与选型矩阵，确定技术路线
电源管理方案设计：选择匹配的MPPT/能量管理芯片
测试与验证：在目标环境下进行长期测试验证

第七章光伏系统全生命周期性能与经济性分析

7.1 光伏系统的衰减与寿命评估

7.1.1 衰减规律与寿命定义

光伏组件的功率衰减遵循"初始快速衰减+长期线性衰减"的规律：

初始衰减：出厂后前几百小时，功率快速下降后趋于稳定
长期衰减：稳定后每年线性衰减

行业通用寿命标准：组件功率衰减至初始标称功率的80%时视为达到使用寿命终点。

单晶硅组件：25~30年，N型可达30年以上
多晶硅组件：20~25年
非晶硅组件：15~20年
钙钛矿组件：当前量产产品5~10年

7.1.2 影响寿命的环境因素

紫外线：加速EVA、背板等有机材料老化
高温高湿：加速电极腐蚀、封装材料水解
温度循环：导致焊点脱落、电池片隐裂
盐雾腐蚀：沿海地区腐蚀电极与边框
沙尘积雪：物理磨损与遮挡

7.1.3 可靠性测试标准

IEC 61215：晶体硅光伏组件设计鉴定与定型
IEC 61646：薄膜光伏组件设计鉴定与定型
IEC 61701：盐雾腐蚀测试
IEC 62804：电势诱导衰减（PID）测试

7.2 度电成本（LCOE）分析

度电成本（Levelized Cost of Energy, LCOE）是衡量光伏项目经济性的核心指标。

不同场景的LCOE对比：

应用场景	主流技术	LCOE（元/kWh）	与市电对比
大型地面电站	N型单晶硅	0.2~0.3	低于多数地区火电成本
工商业分布式	单晶硅双面	0.3~0.4	低于工商业电价
户用分布式	单晶硅	0.35~0.45	低于居民电价
离网偏远地区	单晶硅+储能	1.0~1.5	远低于柴油发电

7.3 投资回报周期

大型地面电站：投资回报周期约6~8年
工商业分布式：投资回报周期约5~7年
户用分布式：投资回报周期约7~10年
物联网光伏供电：投资回报周期通常2~3年，主要节约电池更换与人工维护成本

第八章光伏技术发展趋势与未来展望

8.1 高效晶体硅技术的演进方向

N型电池全面替代P型：TOPCon与HJT将成为未来3~5年的主流技术。N型组件占比已超90%，N型硅片市场份额预计超过50%。TOPCon电池量产效率已超过26.5%，IBC、异质结叠层等技术进一步向超高效率演进。

大尺寸与薄片化：182mm和210mm大尺寸硅片已成为市场主流，市场份额超过95%；硅片厚度向120~150μm减薄。

叠层电池产业化：钙钛矿/硅叠层电池效率可突破30%，预计2027-2030年实现规模化量产。

8.2 新型光伏技术的应用拓展

钙钛矿电池：稳定性与大面积制备技术持续突破，0.72m²钙钛矿组件量产效率已达22%。率先在BIPV、室内光伏、便携电子等场景落地，逐步向电站级渗透。

室内弱光光伏：随着无源物联网的爆发，非晶硅、OPV、钙钛矿等弱光光伏市场将快速增长。钙钛矿在室内1000 lux光照下效率已达37.6%。

柔性光伏：柔性薄膜技术成熟度提升，在可穿戴、便携电源、曲面建筑等场景的应用加速普及。

8.3 光伏+物联网的融合趋势

无源物联网普及：光伏能量收集+低功耗通信+低功耗传感技术结合，实现海量节点的免布线、免电池、永久续航。能量收集PMIC芯片（如MF9006）冷启动电压可低至400mV，启动功率仅需15µW。

光伏智能化：光伏组件集成传感与通信功能，实现组件级监控与智能运维。

能量自洽系统：从单一传感器到完整的微系统，逐步实现全设备的光能自供电。

8.4 光伏应用场景的边界拓展

光伏技术正在从"能源属性"向"功能属性"延伸：

建筑领域：BIPV光伏建材替代传统幕墙、屋顶
交通领域：车载光伏、光伏路面、光伏充电桩
消费电子：手机、平板、穿戴设备集成光伏
农业领域：农光互补、光伏大棚

结语

太阳能电池技术历经七十余年发展，已从航天特种技术成长为全球主力能源技术。截至2025年底，全球累计光伏装机突破3TW，光伏发电量占全球电力需求的10.5%。与此同时，光伏技术正向物联网、消费电子、建筑等多元场景深度渗透。

理解不同电池技术的特性差异------单晶硅的高效与稳定、多晶硅的成本优势（已逐步退出）、非晶硅的弱光与温度性能------掌握MPPT核心原理与算法选型、熟悉不同场景的选型方法，是做好光伏系统设计与应用开发的基础。

未来，随着N型高效电池的全面普及、钙钛矿等新型技术的产业化突破、以及柔性光伏技术的持续成熟，光伏将进一步降低成本、拓展边界，在能源转型与数字化浪潮中扮演更加重要的角色。

光伏技术全维度深度解析：电池分类、性能原理、MPPT机制及物联网全场景工程选型实战指南

摘要

第一章 光伏产业与太阳能电池技术基础

1.1 全球光伏产业发展背景与技术演进

1.1.1 光伏技术的百年发展历程

1.1.2 全球光伏市场规模与产业格局

1.1.3 太阳能电池的技术代际划分

1.2 太阳能电池的基本工作原理

1.2.1 光生伏特效应的物理机制

1.2.2 太阳能电池的等效电路模型

1.2.3 输出特性曲线：I-V曲线与P-V曲线

1.3 太阳能电池的完整分类体系

1.3.1 按材料体系分类

1.3.2 按结型结构分类

1.3.3 按应用形态分类

第二章 主流硅基太阳能电池技术深度对比

2.1 单晶硅太阳能电池技术

2.1.1 单晶硅材料的制备工艺

2.1.2 单晶硅电池片的制造工艺流程

2.1.3 单晶硅电池的技术迭代路线

2.1.4 单晶硅电池的核心性能特征

2.2 多晶硅太阳能电池技术

2.2.1 多晶硅材料的制备工艺

2.2.2 多晶硅电池的制造工艺特点

2.2.3 多晶硅电池的市场现状

2.3 非晶硅薄膜太阳能电池技术

2.3.1 非晶硅的材料结构与光电特性

2.3.2 斯塔布勒-朗斯基效应（S-W效应）深度解析

2.3.3 非晶硅电池的制造工艺

2.3.4 非晶硅电池的核心优劣势

2.4 三类硅基电池全维度横向对比

2.4.1 制造工艺与材料特性对比

2.4.2 核心电气性能参数对比（STC标准测试条件）

2.4.3 环境适应性对比

2.4.4 三类硅基电池性能条形对比图

2.5 其他主流电池技术概览与全球市场格局

2.5.1 碲化镉（CdTe）薄膜电池

2.5.2 铜铟镓硒（CIGS）薄膜电池

2.5.3 砷化镓（GaAs）Ⅲ-Ⅴ族电池

2.5.4 钙钛矿太阳能电池

2.5.5 全球光伏组件技术市场占比饼状图

第三章 太阳能电池核心性能指标与测试评估体系

3.1 八大核心性能指标详解

3.1.1 光电转换效率

3.1.2 开路电压（Voc）

3.1.3 短路电流（Isc）

3.1.4 填充因子（FF）

3.1.5 最大功率点参数

3.1.6 温度系数

3.1.7 衰减特性

3.1.8 光谱响应与量子效率

3.2 标准测试条件与实际工况差异

3.2.1 标准测试条件（STC）

3.2.2 标称工作电池温度（NOCT）

3.2.3 实际环境对发电性能的影响

3.3 性能测试方法与行业标准

3.3.1 I-V特性测试

3.3.2 温度系数测试

3.3.3 衰减与可靠性测试

3.4 不同技术路线弱光性能对比

第四章 MPPT最大功率点跟踪技术深度解析

4.1 MPPT技术的核心价值与本质

4.1.1 为什么需要MPPT

4.1.2 MPPT的发电量提升幅度

4.1.3 MPPT在系统中的位置

4.2 光伏输出特性的非线性原理

4.2.1 光照强度变化的影响

4.2.2 温度变化的影响

4.2.3 局部遮挡与多峰现象

4.3 主流MPPT算法深度解析

4.3.1 恒电压法（CVT）

4.3.2 扰动观察法（P&O）

4.3.3 电导增量法（INC）

4.3.4 智能优化算法

4.3.5 主流MPPT算法性能对比表

4.4 MPPT的工程实现架构

4.4.1 集中式MPPT

4.4.2 组串式MPPT

4.4.3 组件级MPPT

4.4.4 微功率物联网场景的MPPT实现

第一章光伏产业与太阳能电池技术基础

第二章主流硅基太阳能电池技术深度对比

第三章太阳能电池核心性能指标与测试评估体系

第五章光伏组件封装与系统匹配设计

第六章物联网光伏供电场景工程实例与选型指南

第七章光伏系统全生命周期性能与经济性分析

第八章光伏技术发展趋势与未来展望
