CUDA编程之Kernal

一、什么是GPU Kernel

Kernel（内核）是在GPU上并行执行的函数。与CPU上只执行一次的传统C/C++函数不同，GPU kernel会被成千上万个线程同时执行，每个线程执行相同的代码但处理不同的数据。

在CUDA中，kernel通过__global_

_关键字标识，调用时使用特殊的<<<...>>>语法指定线程数量。

二、Kernel的线程层次结构

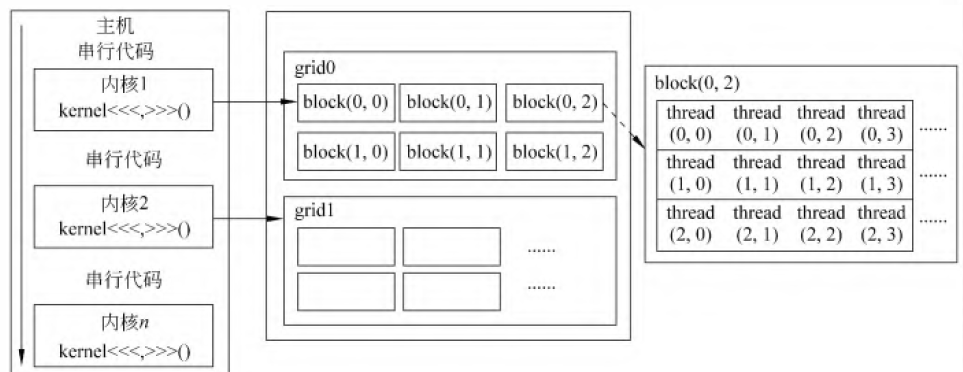

2.1 三层架构：Thread → Block → Grid

GPU将线程组织成三级层次结构：

Thread（线程）：最小的执行单元，每个线程执行kernel代码的一个副本，拥有独立的寄存器和程序计数器。

Block（线程块）：一组线程的集合，同一block内的线程可以：

通过共享内存高效交换数据
使用__syncthreads()进行同步
必须在同一个流式多处理器（SM）上执行

每个block最多包含1024个线程。

Grid（网格）：所有block的集合，一个kernel启动的所有线程构成一个grid。Grid的维度可以是一维、二维或三维。

2.2 内置变量与索引计算

每个线程通过内置变量获取自己的身份信息：

变量	含义
`threadIdx`	线程在block内的索引
`blockIdx`	block在grid内的索引
`blockDim`	block的维度（线程数）
`gridDim`	grid的维度（block数）

全局线程ID计算公式（一维情况）：

global_thread_id = blockIdx.x * blockDim.x + threadIdx.x

三、Kernel的启动与执行流程

3.1 总体流程

一个完整的CUDA程序执行流程如下：

分配主机内存和GPU显存
初始化主机数据
将数据从主机内存复制到GPU显存
启动kernel执行计算
将结果从GPU显存复制回主机内存
释放内存

3.2 Kernel启动的底层机制（"邮局模型"）

Kernel的启动可以类比为CPU向GPU"投递邮包"：

第一步：准备命令包：CPU将kernel的函数指针、网格/线程块维度、参数等打包成特定格式的命令包。

第二步：投递到命令队列：命令包被放入驻留在内存中的命令队列（环形缓冲区）。

第三步：敲响门铃（Doorbell）：CPU通过写特定的内存映射I/O寄存器通知GPU"有新任务"。

第四步：硬件调度器接管：GPU前端的硬件调度器（NVIDIA的GigaThread Engine）通过DMA从队列中拉取命令包，kernel正式进入设备端执行。

四、硬件执行模型：SM与Warp

4.1 流式多处理器（SM）

GPU由多个流式多处理器（SM）组成，每个SM包含：

CUDA核心阵列：执行实际算术运算
寄存器文件：每个线程的私有存储
共享内存：block内线程共享
调度单元：负责分配任务

当kernel启动时，block被分发到不同的SM上执行。一个block不能被拆分到多个SM，但多个block可以分配到同一个SM。

4.2 Warp：真正的执行单元

Warp是GPU调度的基本单位 。每个warp包含32个连续线程，这些线程：

同步执行（锁步）：同一时刻执行相同指令
共享程序计数器：所有线程从同一地址取指令
拥有独立寄存器：每个线程有自己的数据

当block被分配给SM后，SM将其中的线程划分为warp。如果block大小不是32的倍数，最后一个warp会有空闲线程。

Warp调度：SM中的warp调度器每个时钟周期选择一个就绪的warp执行。warp有三种状态：

Selected：正在执行
Eligible：准备就绪，等待执行
Stalled：因等待数据等原因停滞

4.3 SIMT架构

GPU采用**SIMT（单指令多线程）**架构：一条指令控制多个线程执行。

Warp分歧（Divergence） ：当warp内线程遇到条件分支走向不同路径时，GPU会串行执行各分支路径，禁用不在当前路径上的线程。这会导致性能下降，因此应尽量避免warp内的分支分歧。

4.4 延迟隐藏（Latency Hiding）

GPU通过大量active warp实现延迟隐藏：当某些warp因内存访问停滞时，调度器立即切换到其他就绪warp执行。这就像流水线------某个工位等待材料时，其他工位继续工作，整体效率不受影响。

每个SM可驻留的warp数量有限（通常64个），更多的active warp意味着更好的延迟隐藏能力。

五、GPU内存层次结构

GPU的内存层次结构遵循"离ALU越近，越快、越小、越贵"的原则：

5.1 各级内存概览

内存类型	作用域	访问速度	典型大小
寄存器	每线程私有	最快（1周期）	每SM数百KB
共享内存	每block共享	极快（几周期）	每SM 64-164KB
L1缓存	每SM	快	几十KB
L2缓存	全局	中等	几MB到几十MB
全局内存	所有线程可访问	慢（数百周期）	几GB到几十GB
常量内存	所有线程只读	缓存命中时快	64KB

5.2 各级内存详解

寄存器：每个线程私有的最快存储，用于存放频繁使用的局部变量。

共享内存（Shared Memory）：同一block内所有线程共享，是线程间通信延迟最小的方法。由程序员显式管理。

全局内存（Global Memory）：所有线程均可读写，是所有数据的"仓库"，容量最大但延迟最高。

常量内存（Constant Memory）：只读，适合所有线程访问相同数据的场景。

六、完整示例：向量加法

6.1 Kernel代码

cpp 复制代码

__global__ void vectorAdd(const float* A, const float* B, float* C, int N) {
    // 计算全局线程ID
    int idx = blockIdx.x * blockDim.x + threadIdx.x;

    // 边界检查，防止越界
    if (idx < N) {
        C[idx] = A[idx] + B[idx];
    }
}

复制代码

6.2 主机端调用代码

cpp 复制代码

int main() {
    int N = 1000000;
    size_t bytes = N * sizeof(float);

    // 1. 分配主机内存
    float *h_A = (float*)malloc(bytes);
    float *h_B = (float*)malloc(bytes);
    float *h_C = (float*)malloc(bytes);

    // 2. 初始化数据
    for (int i = 0; i < N; i++) {
        h_A[i] = rand() / (float)RAND_MAX;
        h_B[i] = rand() / (float)RAND_MAX;
    }

    // 3. 分配GPU显存
    float *d_A, *d_B, *d_C;
    cudaMalloc(&d_A, bytes);
    cudaMalloc(&d_B, bytes);
    cudaMalloc(&d_C, bytes);

    // 4. 将数据从主机复制到GPU
    cudaMemcpy(d_A, h_A, bytes, cudaMemcpyHostToDevice);
    cudaMemcpy(d_B, h_B, bytes, cudaMemcpyHostToDevice);

    // 5. 配置并启动kernel
    int threadsPerBlock = 256;
    int blocksPerGrid = (N + threadsPerBlock - 1) / threadsPerBlock;
    vectorAdd<<<blocksPerGrid, threadsPerBlock>>>(d_A, d_B, d_C, N);

    // 6. 等待GPU完成
    cudaDeviceSynchronize();

    // 7. 将结果从GPU复制回主机
    cudaMemcpy(h_C, d_C, bytes, cudaMemcpyDeviceToHost);

    // 8. 释放内存
    cudaFree(d_A); cudaFree(d_B); cudaFree(d_C);
    free(h_A); free(h_B); free(h_C);

    return 0;
}

6.3 执行过程分解

Step 1 - 数据准备：主机分配内存并初始化A、B向量。

Step 2 - 数据传输：通过PCIe总线将数据从主机内存复制到GPU全局内存。

Step 3 - Kernel启动 ：<<<blocksPerGrid, threadsPerBlock>>>配置启动网格。

Step 4 - Block分发：GigaThread Engine将block分发到各SM。假设有100万个元素、每block256线程，约3907个block被分发。

Step 5 - Warp划分：每个SM收到block后，将256线程划分为8个warp（256/32=8）。

Step 6 - 指令执行 ：warp调度器每个周期选择一个warp执行。32个线程同时执行C[idx] = A[idx] + B[idx]。

Step 7 - 结果返回：GPU计算完成，数据从全局内存复制回主机。

七、优化关键点

7.1 内存合并访问（Coalesced Access）

相邻线程应访问连续的内存地址，使硬件能将多个访问合并为一次事务。

7.2 共享内存使用

将频繁访问的全局内存数据加载到共享内存，减少对慢速全局内存的访问。

7.3 占用率（Occupancy）

每个SM上活跃warp与最大可能warp数的比率。更高的占用率有助于更好地隐藏延迟。

7.4 避免Warp分歧

尽量让warp内32个线程走相同的执行路径。

八、总结

GPU kernel的执行是一个从软件抽象到硬件实现的完整流程：

软件层面 ：程序员编写__global__函数，通过<<<>>>指定线程组织结构
运行时层面：CPU将kernel打包为命令包，通过队列投递给GPU
硬件层面：GPU的SM将block划分为warp，warp调度器以SIMT方式执行
内存层面：数据在寄存器、共享内存、全局内存间流动

理解这一完整链条，是写出高性能GPU程序的关键。从线程网格的精心设计，到warp分歧的谨慎规避，再到内存访问模式的深度优化，每一步都直接影响着最终的计算效率。
