常量内存和只读缓存

摘要

常量内存

常量缓存特性

分配方式

摘要

本文将介绍常量内存和只读缓存，然后对比其差异

常量内存

常量内存是一种专用的全局内存区域，用于存放只读数据。对于GPU端的内核代码，常量内存是完全只读的，GPU线程只能读取，不能写入。主机端（CPU）可以在内核启动之前，通过**cudaMemcpyToSymbol**等API向常量内存写入数据，或者在内核执行完毕后读取数据。

常量内存是位于片外，而不是片上，片上的是常量缓存，关于常量缓存我们是查不到的，其实对我们也没啥可编程的作用，这个是硬件的作用，不像共享内存一样开放给我们进行编程，这样知道其大小就有用，我们只能知道常量内存的大小
cpp 复制代码

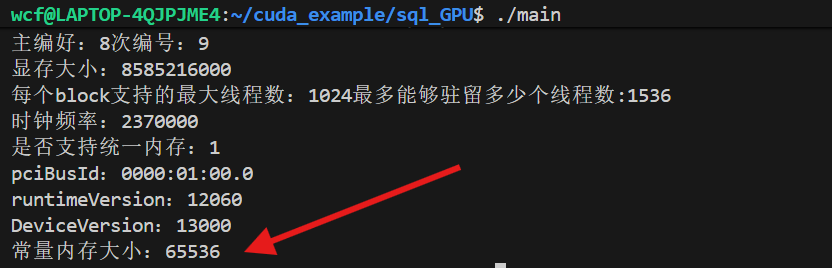

cout<<"常量内存大小："<<prop.totalConstMem<<endl;
由此可得常量内存大小是64KB

常量缓存特性

常量内存是存放数据的地方，接下来讲的特性是属于常量缓存的

常量缓存具有单周期广播性质，也就是当请求的地址是同一个的时候，常量缓存能够把数据广播给32个线程

第 1 步：Warp Scheduler 发射指令

Warp Scheduler 从就绪的 Warp 中挑中它，发射一条 LDC（Load Constant）指令给 LSU。

第 2 步：LSU 把请求路由给常量缓存

LSU 收到指令后，收集这 32 个线程的地址。但它不做合并（常量内存走的是常量缓存通路，不走 L1），而是直接把这 32 个地址发送给常量缓存控制器。

第 3 步：常量缓存控制器判断是否广播

常量缓存控制器检查这 32 个地址：

如果所有地址都相同 → 触发广播。控制器直接从常量缓存的 SRAM 中取出这份数据，通过专用的广播总线，在一个时钟周期内发送给所有 32 个线程。LSU 负责把数据写入各线程的目标寄存器。

如果地址不同 → 广播失效。控制器只能串行化处理这些请求，一个接一个地从常量缓存（或更底层的 DRAM）读取数据。此时性能暴跌，甚至可能比普通全局内存还慢。

第 4 步：如果常量缓存缺失

如果请求的数据不在常量缓存的SRAM 里，控制器会把请求转发给 L2 缓存 ，L2 再未命中就从片外 DRAM 的常量内存区域（那 64KB）搬来整个 128 字节 Cache Line。数据进入常量缓存后，再按第 3 步的逻辑返回给 LSU。

注意：一旦这32个线程要的是不同的地址，就会变串行

如果是全局显存，LSU拿到数据之后不是一个周期就能写到32个线程的寄存器的，需要多个周期

分配方式

常量内存必须在所有函数外部 ，以 **__constant__**关键字声明。它的大小是静态固定的，且必须在主机端通过专用 API 来初始化或更新数据。

① 声明常量内存变量
cpp 复制代码
// 全局作用域，文件作用域内可见
__constant__ float weights[256];
② 从主机端拷贝数据到常量内存

必须使用 cudaMemcpyToSymbol，不能用普通的 cudaMemcpy。
cpp 复制代码
float h_weights[256];

// ... 初始化 h_weights ...
cudaMemcpyToSymbol(weights, h_weights, sizeof(h_weights));
为什么不能用 cudaMemcpy？ 因为 __constant__ 变量不是普通的指针，它没有可以被 cudaMemcpy 识别的"设备地址"。cudaMemcpyToSymbol 内部会自动处理这种特殊的地址映射。

③ 从主机端读取常量内存中的数据

使用 cudaMemcpyFromSymbol，同样不能直接用 cudaMemcpy。
cpp 复制代码
float h_copy[256];
cudaMemcpyFromSymbol(h_copy, weights, sizeof(weights));
④ 如果常量变量在多个 .cu 文件中共享

需要在声明时使用 extern 关键字（一个文件定义，其他文件声明）：
cpp 复制代码
// file1.cu: 定义
__constant__ float shared_data[1024];

// file2.cu: 声明
extern __constant__ float shared_data[1024];
注意：常量内存的生命周期和程序一致，程序结束，常量内存才结束，初始化一次，后面都可以一直用了

内存类型生命周期声明方式

常量内存 (__constant__) 整个应用程序（最长）文件作用域全局声明

全局内存 (cudaMalloc) 由程序员控制（从分配cudaMalloc到释放cudaFree）动态分配

共享内存 (__shared__) 线程块（Block）的生命周期核函数内声明

寄存器 / 局部内存 线程的生命周期核函数内声明局部变量

内存类型	生命周期	声明方式
常量内存 (`__constant__`)	整个应用程序（最长）	文件作用域全局声明
全局内存 (`cudaMalloc`)	由程序员控制（从分配`cudaMalloc`到释放`cudaFree`）	动态分配
共享内存 (`__shared__`)	线程块（Block）的生命周期	核函数内声明
寄存器 / 局部内存	线程的生命周期	核函数内声明局部变量

使用常量内存实现一维模板

相信人工智能发达的今天，大家都听过卷积，或者上过视觉的或者数值分析等课程，如果没听过的去查一下，很简单，就是一个卷积核模板，一个矩阵，卷积就是把模板依次滑过矩阵

在对应位置相乘再相加

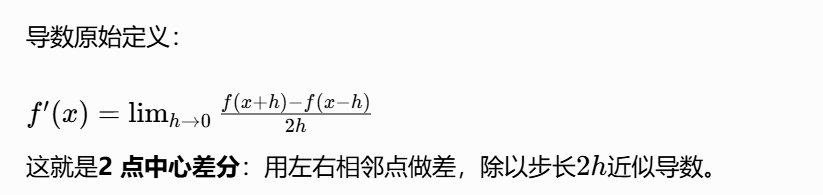

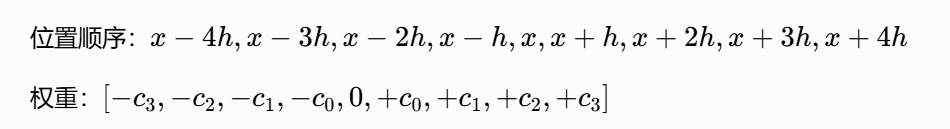

这是数值分析里的一维高阶差分求导模板

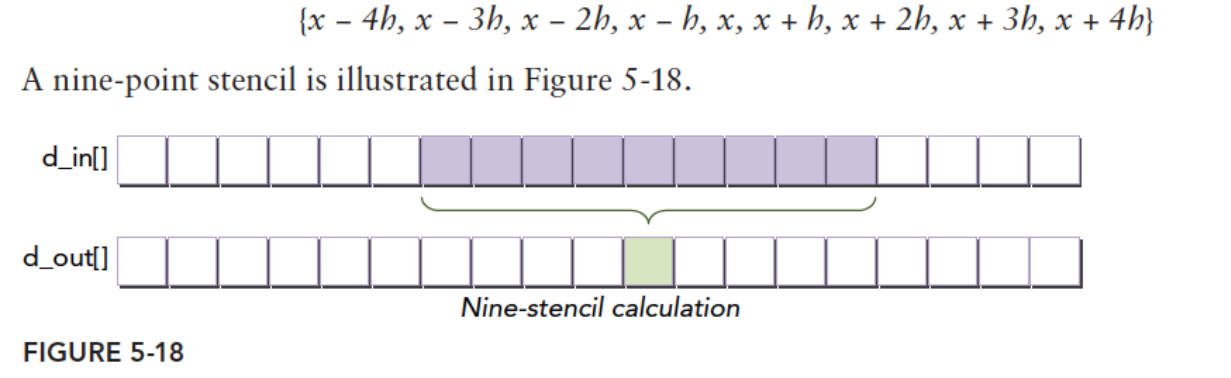

那这就是一维高阶求导，d_in是你的数据，然后我们经过模板之后每个位置都用相邻的8个元素包括本身就是9个元素，然后进行差分求导，求出来的数据就是d_out\[\]，每个点都有导数

通过以上的背景，我们知道c0c1c2c3是常量，是模板，那么可以使用常量内存，而且此时的输入数据d_in可以使用共享内存，因为每个数据都要被使用8次，所以最好的办法就是一次加载多次使用，那就是共享内存

cpp 复制代码

#include<cuda_runtime.h>
#include "../freshman.hpp"
using namespace std;

#define TEMPLATE_SIZE 9
#define TEMP_RADIO_SIZE (TEMPLATE_SIZE/2)
#define BDIM 32
__constant__ float coef[TEMP_RADIO_SIZE];
void convolution(float *in,float *out,float* template_,const unsigned int array_size)
{
    for(int i=TEMP_RADIO_SIZE;i<array_size-TEMP_RADIO_SIZE;i++)
    {
        for(int j=1;j<=TEMP_RADIO_SIZE;j++)
        {
            out[i]+=template_[j-1]*(in[i+j]-in[i-j]);
        }

        //printf("%d:CPU :%lf\n",i,out[i]);
    }

}
__global__ void stencil_1d(float * in,float * out){
    //block边缘会越界，为了不越界并且能够计算，所以填充前面四个，后面四个，一共8个位置
    __shared__ float smem[BDIM+2*TEMP_RADIO_SIZE];
    //计算全局索引
    int idx=threadIdx.x+blockDim.x*blockIdx.x;
    //跳过前面四个进行加载数据到共享内存
    int sidx=threadIdx.x+TEMP_RADIO_SIZE;
    smem[sidx]=in[idx];

    //此时处理前面四个和后面四个
    if (threadIdx.x<TEMP_RADIO_SIZE){
        //如果此时的block是中间的，那么前面和后面都有数据直接用
        if(idx>TEMP_RADIO_SIZE)
            smem[sidx-TEMP_RADIO_SIZE]=in[idx-TEMP_RADIO_SIZE];
        if(idx<gridDim.x*blockDim.x-BDIM)
            smem[sidx+BDIM]=in[idx+BDIM];
    }

    //同步保证所有数据都加载到共享内存
    __syncthreads();
    //全局边缘位置不计算
    if (idx<TEMP_RADIO_SIZE||idx>=gridDim.x*blockDim.x-TEMP_RADIO_SIZE)
        return;
    float temp=.0f;
    //计算差分
    #pragma unroll
    for(int i=1;i<=TEMP_RADIO_SIZE;i++)
    {
        temp+=coef[i-1]*(smem[sidx+i]-smem[sidx-i]);
    }
    out[idx]=temp;
    //printf("%d:GPU :%lf,\n",idx,temp);
}

//read only
__global__ void stencil_1d_readonly(float * in,float * out,const float* __restrict__ dcoef)
{
    __shared__ float smem[BDIM+2*TEMP_RADIO_SIZE];
    int idx=threadIdx.x+blockDim.x*blockIdx.x;
    int sidx=threadIdx.x+TEMP_RADIO_SIZE;
    smem[sidx]=in[idx];

    if (threadIdx.x<TEMP_RADIO_SIZE)

    {
        if(idx>TEMP_RADIO_SIZE)
            smem[sidx-TEMP_RADIO_SIZE]=in[idx-TEMP_RADIO_SIZE];
        if(idx<gridDim.x*blockDim.x-BDIM)
            smem[sidx+BDIM]=in[idx+BDIM];

    }

    __syncthreads();
    if (idx<TEMP_RADIO_SIZE||idx>=gridDim.x*blockDim.x-TEMP_RADIO_SIZE)
        return;
    float temp=.0f;
    #pragma unroll
    for(int i=1;i<=TEMP_RADIO_SIZE;i++)
    {
        temp+=dcoef[i-1]*(smem[sidx+i]-smem[sidx-i]);
    }
    out[idx]=temp;
    //printf("%d:GPU :%lf,\n",idx,temp);
}

int main(int argc,char** argv){
    int dimx=BDIM;
    unsigned int nxy=1<<16;
    int nBytes=nxy*sizeof(float);


    //Malloc
    float* in_host=(float*)malloc(nBytes);
    float* out_gpu=(float*)malloc(nBytes);
    float* out_cpu=(float*)malloc(nBytes);
    memset(out_cpu,0,nBytes);
    //initialData(in_host,nxy);

    //cudaMalloc
    float *in_dev=NULL;
    float *out_dev=NULL;

    initialData(in_host,nxy);
    float templ_[]={-1.0,-2.0,2.0,1.0};
    CHECK(cudaMemcpyToSymbol(coef,templ_,TEMP_RADIO_SIZE*sizeof(float)));

    CHECK(cudaMalloc((void**)&in_dev,nBytes));
    CHECK(cudaMalloc((void**)&out_dev,nBytes));
    CHECK(cudaMemcpy(in_dev,in_host,nBytes,cudaMemcpyHostToDevice));
    CHECK(cudaMemset(out_dev,0,nBytes));



    // cpu compute
    double iStart=efficiency();
    convolution(in_host,out_cpu,templ_,nxy);
    double iElaps=efficiency()-iStart;
    //printf("CPU Execution Time elapsed %f sec\n",iElaps);

    // stencil 1d
    dim3 block(dimx);
    dim3 grid((nxy-1)/block.x+1);

    double stencil_1d_start=efficiency();
    stencil_1d<<<grid,block>>>(in_dev,out_dev);
    CHECK(cudaDeviceSynchronize());
    double stencil_1d_iElaps=efficiency()-stencil_1d_start;
    printf("stencil_1d Time elapsed %f sec\n",stencil_1d_iElaps);
    CHECK(cudaMemcpy(out_gpu,out_dev,nBytes,cudaMemcpyDeviceToHost));
    check(out_cpu,out_gpu,nxy);
    CHECK(cudaMemset(out_dev,0,nBytes));

    // stencil 1d read only
    float * dcoef_ro;
    CHECK(cudaMalloc((void**)&dcoef_ro,TEMP_RADIO_SIZE * sizeof(float)));
    CHECK(cudaMemcpy(dcoef_ro,templ_,TEMP_RADIO_SIZE * sizeof(float),cudaMemcpyHostToDevice));
    double stencil_1d_readonly_start=efficiency();
    stencil_1d_readonly<<<grid,block>>>(in_dev,out_dev,dcoef_ro);
    CHECK(cudaDeviceSynchronize());
    double stencil_1d_readonly_iElaps=efficiency()-stencil_1d_readonly_start;
    printf("stencil_1d_readonly Time elapsed %f sec\n",stencil_1d_readonly_iElaps);
    CHECK(cudaMemcpy(out_gpu,out_dev,nBytes,cudaMemcpyDeviceToHost));
    check(out_cpu,out_gpu,nxy);

    cudaFree(dcoef_ro);
    cudaFree(in_dev);
    cudaFree(out_dev);
    free(out_gpu);
    free(out_cpu);
    free(in_host);
    cudaDeviceReset();
    return 0;
}

只读缓存

只读缓存，在现代 Ada Lovelace 架构中，并不是一个独立的物理硬件，而是 L1 数据缓存的一种"VIP 使用模式"。它的作用是：当你明确告诉编译器"我这块数据在整个核函数运行期间都不会被修改"时，L1 缓存会用更优的策略来缓存这些数据，让它们尽量不被频繁读写的数据挤掉。

分配方式

方式一：使用 __ldg() 内联函数（最直接）

__ldg() 是 CUDA 提供的一个内置函数，专门用于发起一次只读的全局内存加载 。你不需要改变指针的类型声明，只需在读取数据时用 __ldg() 包裹一下即可。
cpp 复制代码
__global__ void kernel_readonly(float *output, float *large_table, int n) {
    int idx = threadIdx.x + blockIdx.x * blockDim.x;
    if (idx < n) {
        // 用 __ldg() 显式告诉编译器：这次加载是只读的，请走只读缓存路径
        float val = __ldg(&large_table[idx]);
        output[idx] = val * 2.0f;
    }
}
关键点 ：__ldg() 作用于每次具体的加载操作，你可以只对关键的只读数据使用它，其他读写数据仍然走普通路径。

方式二：使用 const __restrict__ 指针（更省心）

在核函数的参数声明中，给只读指针加上 const __restrict__ 修饰。编译器会自动把符合条件的内存访问映射到只读缓存路径。
cpp 复制代码
// 注意参数中的 const __restrict__
__global__ void kernel_readonly(float *output, const float* __restrict__ large_table, int n) {
    int idx = threadIdx.x + blockIdx.x * blockDim.x;
    if (idx < n) {
        // 不需要 __ldg()，编译器自动走只读缓存路径
        float val = large_table[idx];
        output[idx] = val * 2.0f;
    }
}
关键点 ：const 表示数据不可修改，__restrict__ 告诉编译器这个指针是访问这块内存的唯一途径（没有别名），编译器因此可以放心地把所有对 large_table 的读取都映射到只读缓存路径。

实验

cpp 复制代码

//read only
__global__ void stencil_1d_readonly(float * in,float * out,const float* __restrict__ dcoef)
{
    __shared__ float smem[BDIM+2*TEMP_RADIO_SIZE];
    int idx=threadIdx.x+blockDim.x*blockIdx.x;
    int sidx=threadIdx.x+TEMP_RADIO_SIZE;
    smem[sidx]=in[idx];

    if (threadIdx.x<TEMP_RADIO_SIZE)

    {
        if(idx>TEMP_RADIO_SIZE)
            smem[sidx-TEMP_RADIO_SIZE]=in[idx-TEMP_RADIO_SIZE];
        if(idx<gridDim.x*blockDim.x-BDIM)
            smem[sidx+BDIM]=in[idx+BDIM];

    }

    __syncthreads();
    if (idx<TEMP_RADIO_SIZE||idx>=gridDim.x*blockDim.x-TEMP_RADIO_SIZE)
        return;
    float temp=.0f;
    #pragma unroll
    for(int i=1;i<=TEMP_RADIO_SIZE;i++)
    {
        temp+=dcoef[i-1]*(smem[sidx+i]-smem[sidx-i]);
    }
    out[idx]=temp;
    //printf("%d:GPU :%lf,\n",idx,temp);
}

两次的数据非常接近，甚至有时候只读的还能跑过常量，可能是跟数据量非常小的问题

但是只读的波动非常大，有时候还很慢

总结

特性 常量内存 (Constant Memory) 只读缓存 (Read-Only Cache)

物理存储 片外 DRAM，但拥有一块独立的片上常量缓存（Ada 架构为 8KB/SM）数据仍在片外 DRAM，加速路径是L1 数据缓存的一部分（非独立硬件）

触发方式 __constant__ 声明 + cudaMemcpyToSymbol 初始化 __ldg() 内联函数，或 const __restrict__ 指针

核心优势 单周期广播：一个 Warp 内所有线程读同一地址时，一个时钟周期完成 缓存保护：数据被标记为只读，优先保留在 L1 缓存，不被普通读写数据轻易挤掉

最佳访问模式 全 Warp 统一地址（如所有线程读同一个权重） 每个线程读不同地址，但这些地址通常是连续且只读的

容量限制 64KB（整个 GPU）受 L1 缓存容量和全局内存容量共同限制，远大于 64KB

主机端如何写入 cudaMemcpyToSymbol（专用 API） cudaMemcpy（普通拷贝）

常量内存是专为"小、统一、只读"场景打造的广播利器；只读缓存是为"大、各异、只读"场景提供的 L1 保护策略。

特性	常量内存 (Constant Memory)	只读缓存 (Read-Only Cache)
物理存储	片外 DRAM，但拥有一块独立的片上常量缓存（Ada 架构为 8KB/SM）	数据仍在片外 DRAM，加速路径是L1 数据缓存的一部分（非独立硬件）
触发方式	`__constant__` 声明 + `cudaMemcpyToSymbol` 初始化	`__ldg()` 内联函数，或 `const __restrict__` 指针
核心优势	单周期广播：一个 Warp 内所有线程读同一地址时，一个时钟周期完成	缓存保护：数据被标记为只读，优先保留在 L1 缓存，不被普通读写数据轻易挤掉
最佳访问模式	全 Warp 统一地址（如所有线程读同一个权重）	每个线程读不同地址，但这些地址通常是连续且只读的
容量限制	64KB（整个 GPU）	受 L1 缓存容量和全局内存容量共同限制，远大于 64KB
主机端如何写入	`cudaMemcpyToSymbol`（专用 API）	`cudaMemcpy`（普通拷贝）
