摘要

摘要：理解RTOS内核的最佳方式是亲手实现一个。本文从零开始，基于ARM Cortex-M架构，深入讲解上下文切换的汇编实现、PendSV异常的设计原理、任务控制块（TCB）的数据结构，以及抢占式调度器的完整实现。通过详细的代码注释和架构图解，帮助读者真正理解RTOS内核的工作机制。

一、引言：为什么要从零实现RTOS？

在使用FreeRTOS、RT-Thread等成熟RTOS时，开发者往往将其视为"黑盒"------知道如何调用API，却不理解底层实现。当遇到以下问题时，这种"知其然不知其所以然"的状态就会成为瓶颈：

  • 上下文切换异常：任务切换后HardFault，无法定位问题
  • 栈溢出调试：不知道栈边界在哪里，如何检测
  • 中断延迟优化：不理解中断嵌套与调度延迟的关系
  • 移植到新架构：需要为新的CPU架构编写移植层

从零实现一个最小RTOS内核，是打通这些瓶颈的最佳途径。本文将基于ARM Cortex-M3/M4架构，实现一个支持抢占式调度的微型RTOS。

二、ARM Cortex-M 上下文切换原理

2.1 Cortex-M异常模型与双栈设计

ARM Cortex-M处理器有两个栈指针：

  • MSP（Main Stack Pointer）：用于中断和异常处理
  • PSP（Process Stack Pointer）：用于任务（Thread模式）

当发生异常时，处理器自动从PSP切换到MSP，这为多任务操作系统提供了天然支持。

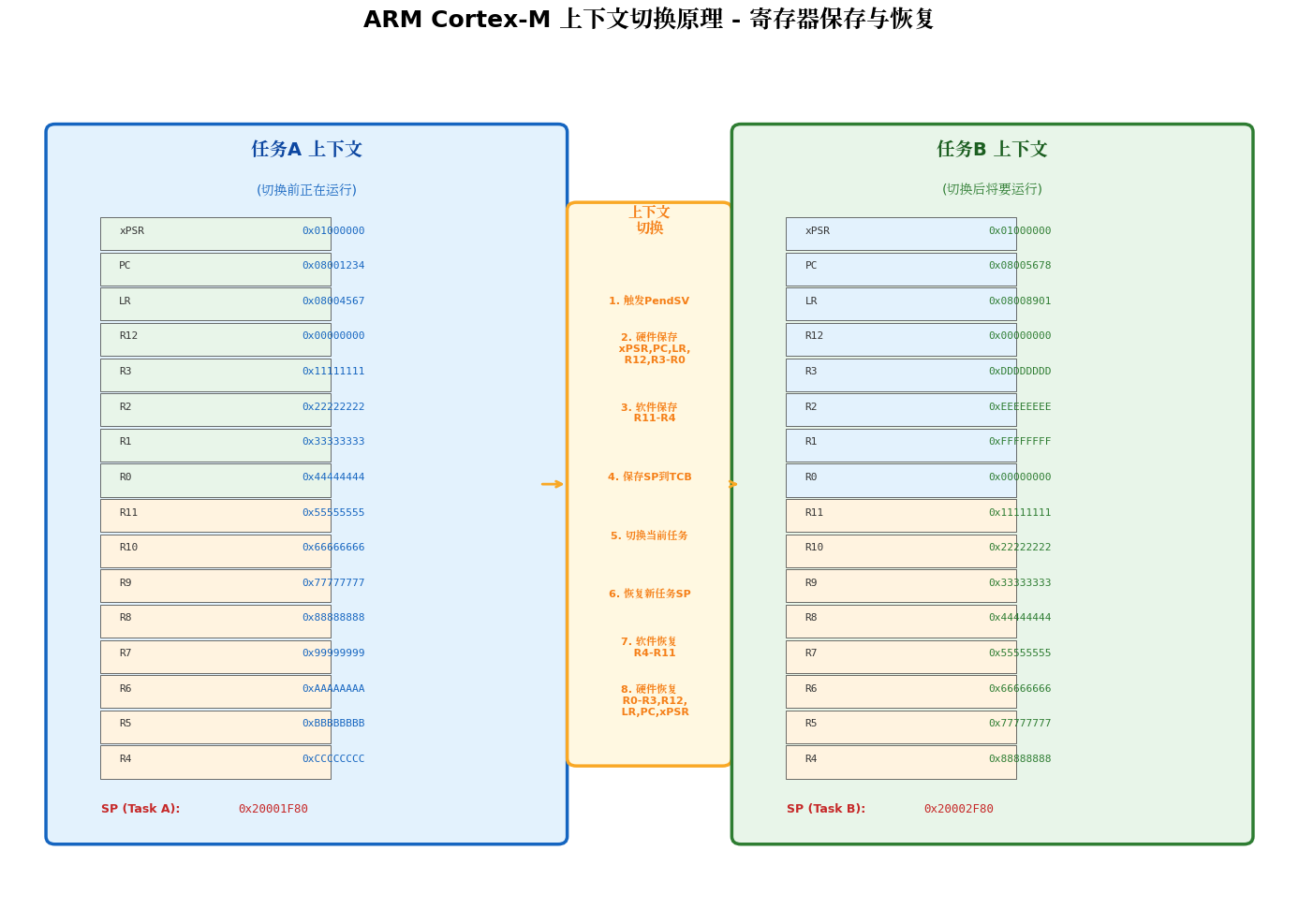

上图展示了上下文切换的完整过程：任务A运行时，其寄存器上下文保存在自己的栈中；切换时，硬件自动保存xPSR、PC、LR、R12、R3-R0，软件手动保存R11-R4；然后从任务B的TCB中恢复栈指针，逆向操作恢复所有寄存器。

2.2 异常返回机制（EXC_RETURN）

Cortex-M使用特殊的LR值（EXC_RETURN）控制异常返回行为：

LR值 含义
0xFFFFFFF1 返回Handler模式，使用MSP
0xFFFFFFF9 返回Thread模式，使用MSP
0xFFFFFFFD 返回Thread模式，使用PSP

RTOS任务使用0xFFFFFFFD返回Thread模式并使用PSP，这是任务切换的关键。

三、PendSV：专为上下文切换设计的异常

3.1 为什么需要PendSV？

PendSV（Pendable Service Call）是Cortex-M中一个特殊的可挂起异常，其设计目标就是上下文切换。

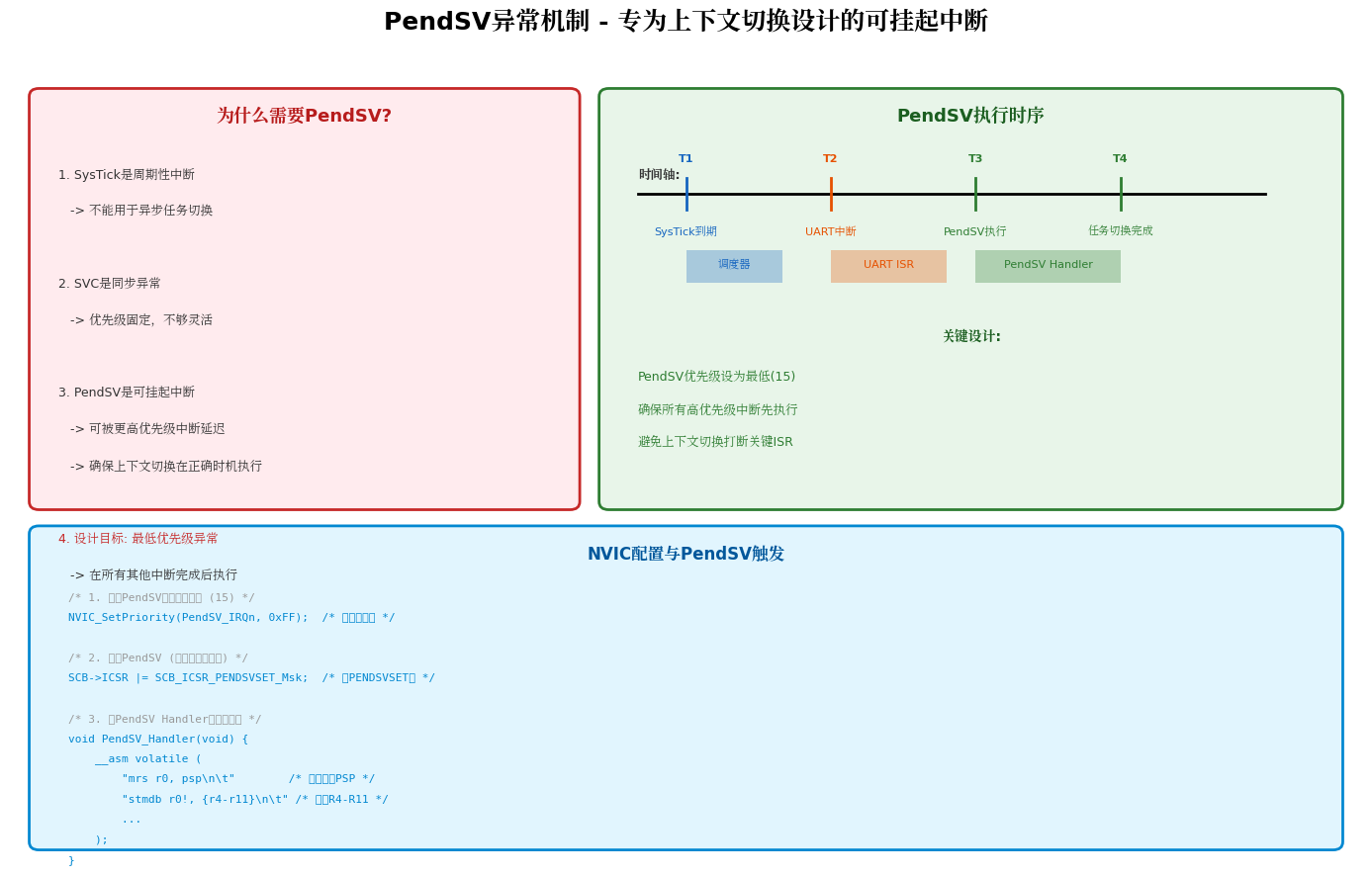

上图解释了PendSV的设计原理：它是优先级最低的可配置异常，可以被所有其他中断延迟执行。这确保了上下文切换不会打断关键的中断服务程序。

关键设计：

  • SysTick是周期性中断，不能用于异步任务切换
  • SVC是同步异常，优先级固定，不够灵活
  • PendSV是可挂起中断，可被更高优先级中断延迟
  • 在所有其他中断完成后执行，避免上下文切换打断关键ISR

3.2 PendSV的触发与执行

c 复制代码
/* 1. 配置PendSV为最低优先级 */
NVIC_SetPriority(PendSV_IRQn, 0xFF);  /* 最低优先级 */

/* 2. 在SysTick或任务yield中挂起PendSV */
SCB->ICSR |= SCB_ICSR_PENDSVSET_Msk;  /* 写PENDSVSET位 */

/* 3. PendSV Handler执行上下文切换 */
void PendSV_Handler(void);

四、任务控制块（TCB）与任务栈

4.1 TCB数据结构

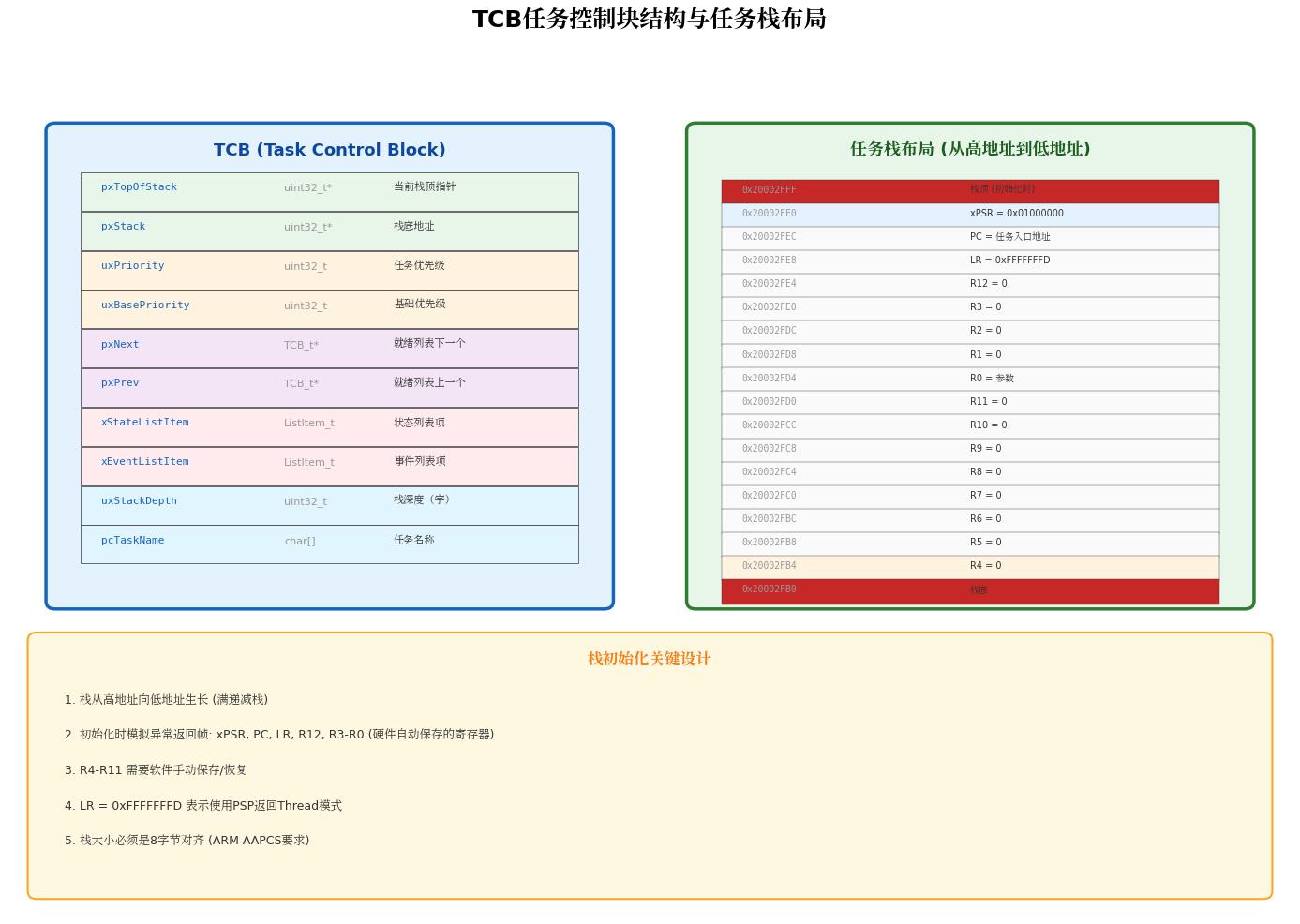

上图展示了TCB结构和任务栈布局。TCB是调度器管理任务的核心数据结构，包含栈指针、优先级、状态列表项等关键字段。

c 复制代码
/**
 * @file tcb.h
 * @brief 任务控制块定义
 */

#ifndef TCB_H
#define TCB_H

#include <stdint.h>

/* 任务状态 */
typedef enum {
    TASK_READY = 0,      /* 就绪态 */
    TASK_RUNNING,        /* 运行态 */
    TASK_BLOCKED,        /* 阻塞态 */
    TASK_SUSPENDED,      /* 挂起态 */
    TASK_DELETED         /* 删除态 */
} TaskState_t;

/* 列表项（用于就绪队列和阻塞队列） */
typedef struct xLIST_ITEM {
    volatile uint32_t xItemValue;       /* 排序值（优先级或超时时间） */
    struct xLIST_ITEM *pxNext;          /* 下一个 */
    struct xLIST_ITEM *pxPrevious;      /* 上一个 */
    void *pvOwner;                       /* 所属TCB */
    void *pvContainer;                   /* 所在列表 */
} ListItem_t;

/* 任务控制块 */
typedef struct tskTaskControlBlock {
    volatile uint32_t *pxTopOfStack;    /* 当前栈顶指针 */
    uint32_t *pxStack;                   /* 栈底地址 */
    uint32_t uxPriority;                 /* 当前优先级 */
    uint32_t uxBasePriority;             /* 基础优先级（用于优先级继承） */
    uint32_t uxStackDepth;               /* 栈深度（字） */
    char pcTaskName[16];                /* 任务名称 */

    /* 列表项 */
    ListItem_t xStateListItem;           /* 状态列表项 */
    ListItem_t xEventListItem;           /* 事件列表项 */

    /* 阻塞相关 */
    uint32_t xTicksToDelay;              /* 延时计数 */
} TCB_t;

/* 就绪列表 */
typedef struct xLIST {
    volatile uint32_t uxNumberOfItems;
    ListItem_t *pxIndex;
    ListItem_t xListEnd;                 /* 哨兵节点 */
} List_t;

#endif /* TCB_H */

4.2 任务栈初始化

c 复制代码
/**
 * @brief 初始化任务栈，模拟异常返回帧
 *
 * Cortex-M进入异常时，硬件自动保存的寄存器（从高到低）：
 * xPSR, PC, LR, R12, R3, R2, R1, R0
 *
 * 软件需要手动保存的寄存器：
 * R11, R10, R9, R8, R7, R6, R5, R4
 */
uint32_t *pxPortInitialiseStack(uint32_t *pxTopOfStack,
                                 TaskFunction_t pxCode,
                                 void *pvParameters)
{
    /* 栈必须8字节对齐 */
    pxTopOfStack--;

    /* 模拟xPSR寄存器，Thumb模式位必须置1 */
    *pxTopOfStack = 0x01000000UL;  /* xPSR: T-bit set */
    pxTopOfStack--;

    /* 任务入口地址 */
    *pxTopOfStack = (uint32_t)pxCode;  /* PC */
    pxTopOfStack--;

    /* 链接寄存器：任务不应返回，但设置异常返回值 */
    *pxTopOfStack = 0xFFFFFFFDUL;  /* LR: EXC_RETURN using PSP */
    pxTopOfStack--;

    /* R12 */
    *pxTopOfStack = 0x00000000UL;
    pxTopOfStack--;

    /* R3, R2, R1 */
    *pxTopOfStack = 0x00000000UL;  /* R3 */
    pxTopOfStack--;
    *pxTopOfStack = 0x00000000UL;  /* R2 */
    pxTopOfStack--;
    *pxTopOfStack = 0x00000000UL;  /* R1 */
    pxTopOfStack--;

    /* R0 = 任务参数 */
    *pxTopOfStack = (uint32_t)pvParameters;  /* R0 */
    pxTopOfStack--;

    /* R11-R4 初始化为0 */
    *pxTopOfStack = 0x00000000UL;  /* R11 */
    pxTopOfStack--;
    *pxTopOfStack = 0x00000000UL;  /* R10 */
    pxTopOfStack--;
    *pxTopOfStack = 0x00000000UL;  /* R9 */
    pxTopOfStack--;
    *pxTopOfStack = 0x00000000UL;  /* R8 */
    pxTopOfStack--;
    *pxTopOfStack = 0x00000000UL;  /* R7 */
    pxTopOfStack--;
    *pxTopOfStack = 0x00000000UL;  /* R6 */
    pxTopOfStack--;
    *pxTopOfStack = 0x00000000UL;  /* R5 */
    pxTopOfStack--;
    *pxTopOfStack = 0x00000000UL;  /* R4 */

    return pxTopOfStack;
}

五、上下文切换汇编实现

5.1 完整的PendSV_Handler

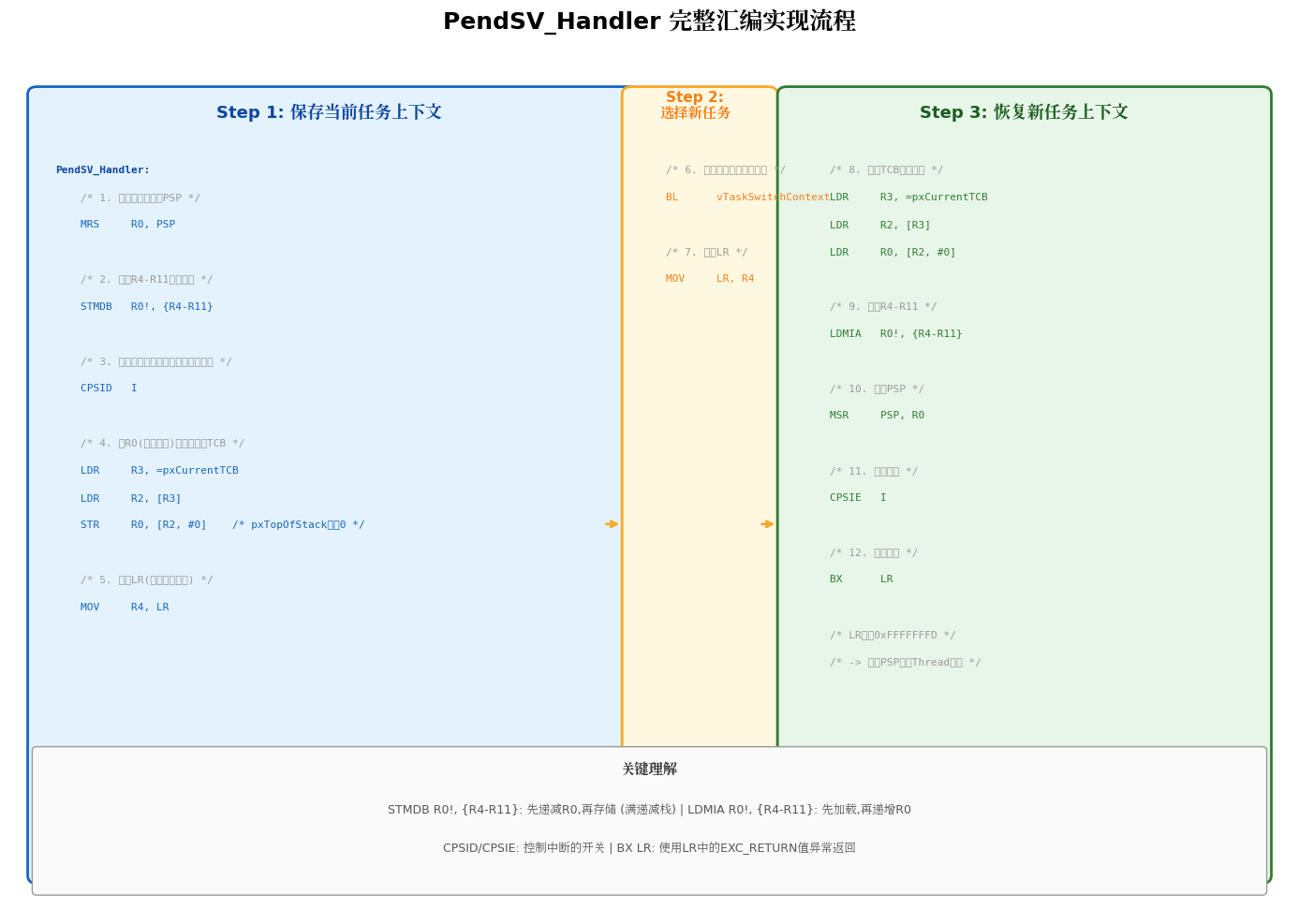

上图展示了PendSV_Handler的完整汇编实现流程，分为三个步骤：保存当前任务上下文、选择新任务、恢复新任务上下文。

asm 复制代码
; @file port_asm.s
; @brief ARM Cortex-M3/M4 上下文切换汇编实现

    AREA    |.text|, CODE, READONLY
    THUMB

; 外部符号
    EXTERN pxCurrentTCB
    EXTERN vTaskSwitchContext

; PendSV Handler - 上下文切换核心
PendSV_Handler PROC
    EXPORT PendSV_Handler

    ; Step 1: 保存当前任务的上下文
    ; ---------------------------------------------

    ; 获取当前任务的PSP（进程栈指针）
    MRS     R0, PSP

    ; 保存R4-R11到任务栈（软件保存）
    ; STMDB = Store Multiple, Decrement Before
    ; R0! = 先递减R0，再存储，更新R0
    STMDB   R0!, {R4-R11}

    ; 禁用中断，防止调度器状态不一致
    CPSID   I

    ; 将新的栈顶保存到当前TCB
    ; pxCurrentTCB->pxTopOfStack = R0
    LDR     R3, =pxCurrentTCB   ; R3 = &pxCurrentTCB
    LDR     R2, [R3]            ; R2 = pxCurrentTCB
    STR     R0, [R2, #0]        ; TCB偏移0 = pxTopOfStack

    ; 保存LR（包含EXC_RETURN值）
    MOV     R4, LR

    ; Step 2: 调用调度器选择新任务
    ; ---------------------------------------------
    BL      vTaskSwitchContext

    ; 恢复LR
    MOV     LR, R4

    ; Step 3: 恢复新任务的上下文
    ; ---------------------------------------------

    ; 从新TCB获取栈顶
    LDR     R3, =pxCurrentTCB
    LDR     R2, [R3]
    LDR     R0, [R2, #0]        ; R0 = pxTopOfStack

    ; 恢复R4-R11（软件恢复）
    ; LDMIA = Load Multiple, Increment After
    ; R0! = 先加载，再递增R0，更新R0
    LDMIA   R0!, {R4-R11}

    ; 更新PSP为新任务的栈顶
    MSR     PSP, R0

    ; 启用中断
    CPSIE   I

    ; 异常返回
    ; LR包含0xFFFFFFFD，表示使用PSP返回Thread模式
    BX      LR

    ENDP

; SVC Handler - 用于启动第一个任务
SVC_Handler PROC
    EXPORT SVC_Handler

    ; 获取当前任务的栈顶
    LDR     R3, =pxCurrentTCB
    LDR     R1, [R3]
    LDR     R0, [R1, #0]        ; R0 = pxTopOfStack

    ; 恢复R4-R11
    LDMIA   R0!, {R4-R11}

    ; 更新PSP
    MSR     PSP, R0

    ; 启用中断
    CPSIE   I

    ; 异常返回，使用PSP
    BX      LR

    ENDP

; 启动第一个任务
vPortStartFirstTask PROC
    EXPORT vPortStartFirstTask

    ; 使用SVC启动第一个任务
    ; SVC 0 会触发SVC_Handler
    SVC     0

    ENDP

; 触发PendSV进行上下文切换
vPortYield PROC
    EXPORT vPortYield

    ; 设置PendSV挂起位
    LDR     R0, =0xE000ED04     ; SCB->ICSR地址
    LDR     R1, =0x10000000     ; PENDSVSET位
    STR     R1, [R0]

    ; 数据同步屏障，确保写入完成
    DSB
    ; 指令同步屏障，确保后续指令使用新状态
    ISB

    BX      LR

    ENDP

    ALIGN
    END

5.2 关键汇编指令解析

指令 作用 说明
MRS R0, PSP 读取PSP到R0 获取当前任务栈指针
STMDB R0!, {R4-R11} 存储多个寄存器 先递减R0，再存储，更新R0
LDMIA R0!, {R4-R11} 加载多个寄存器 先加载，再递增R0，更新R0
MSR PSP, R0 写入PSP 设置新任务的栈指针
CPSID I 关闭中断 临界区保护
CPSIE I 开启中断 退出临界区
DSB 数据同步屏障 确保内存写入完成
ISB 指令同步屏障 刷新指令流水线

六、任务调度器实现

6.1 任务状态机

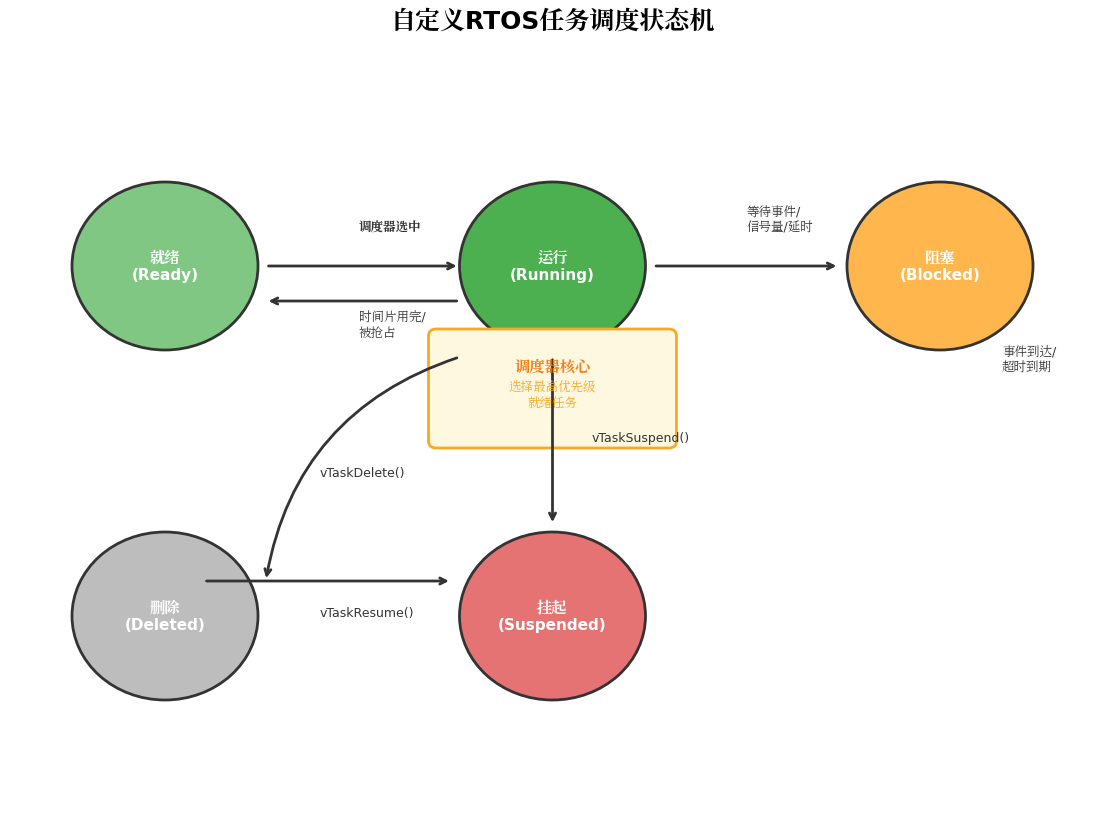

上图展示了RTOS的任务状态机。任务可在就绪、运行、阻塞、挂起、删除五种状态间转换，调度器负责选择最高优先级的就绪任务执行。

6.2 调度器核心代码

c 复制代码
/**
 * @file scheduler.c
 * @brief 抢占式优先级调度器
 */

#include \"tcb.h\"

/* 全局变量 */
TCB_t * volatile pxCurrentTCB = NULL;
static List_t pxReadyTasksLists[configMAX_PRIORITIES];
static volatile uint32_t uxTopReadyPriority = 0;
static volatile uint32_t xTickCount = 0;

/* 阻塞任务列表（按超时时间排序） */
static List_t xDelayedTaskList1;
static List_t xDelayedTaskList2;
static List_t * volatile pxDelayedTaskList;
static List_t * volatile pxOverflowDelayedTaskList;

/**
 * @brief 初始化调度器
 */
void vTaskStartScheduler(void)
{
    /* 创建空闲任务 */
    xReturn = xTaskCreate(prvIdleTask, \"IDLE\", configMINIMAL_STACK_SIZE,
                          NULL, tskIDLE_PRIORITY, &xIdleTaskHandle);

    /* 初始化Tick计数 */
    xTickCount = 0;

    /* 配置SysTick */
    portCONFIGURE_TIMER_FOR_RUN_TIME_STATS();

    /* 启动第一个任务（触发SVC异常） */
    vPortStartFirstScheduler();

    /* 不应该到达这里 */
    for (;;);
}

/**
 * @brief 调度器核心：选择最高优先级的就绪任务
 */
void vTaskSwitchContext(void)
{
    /* 检查是否有任务需要解除阻塞 */
    prvCheckDelayedTasks();

    /* 找到最高优先级的就绪任务 */
    while (listLIST_IS_EMPTY(&(pxReadyTasksLists[uxTopReadyPriority]))) {
        configASSERT(uxTopReadyPriority);
        uxTopReadyPriority--;
    }

    /* 获取列表中的第一个任务 */
    pxCurrentTCB = (TCB_t *)listGET_OWNER_OF_HEAD_ENTRY(
        &(pxReadyTasksLists[uxTopReadyPriority]));
}

/**
 * @brief 检查阻塞任务是否超时
 */
static void prvCheckDelayedTasks(void)
{
    TCB_t *pxTCB;

    /* 检查Tick是否溢出 */
    if (xTickCount == 0) {
        /* 交换延迟列表 */
        List_t *pxTemp = pxDelayedTaskList;
        pxDelayedTaskList = pxOverflowDelayedTaskList;
        pxOverflowDelayedTaskList = pxTemp;
    }

    /* 检查阻塞列表头部的任务 */
    while (listLIST_IS_EMPTY(pxDelayedTaskList) == pdFALSE) {
        pxTCB = (TCB_t *)listGET_OWNER_OF_HEAD_ENTRY(pxDelayedTaskList);

        if (xTickCount < pxTCB->xTicksToDelay) {
            break;  /* 还未超时 */
        }

        /* 将任务从阻塞列表移到就绪列表 */
        uxListRemove(&(pxTCB->xStateListItem));
        prvAddTaskToReadyList(pxTCB);
    }
}

/**
 * @brief 将任务添加到就绪列表
 */
#define prvAddTaskToReadyList(pxTCB) \
    do { \
        vListInsertEnd(&(pxReadyTasksLists[(pxTCB)->uxPriority]), \
                       &((pxTCB)->xStateListItem)); \
        if ((pxTCB)->uxPriority > uxTopReadyPriority) { \
            uxTopReadyPriority = (pxTCB)->uxPriority; \
        } \
    } while (0)

/**
 * @brief 任务延时
 */
void vTaskDelay(const uint32_t xTicksToDelay)
{
    uint32_t xAlreadyYielded = pdFALSE;

    if (xTicksToDelay > 0) {
        /* 禁用中断 */
        uint32_t uxSavedInterruptStatus = portSET_INTERRUPT_MASK_FROM_ISR();

        /* 将任务从就绪列表移除 */
        if (uxListRemove(&(pxCurrentTCB->xStateListItem)) == 0) {
            /* 如果就绪列表为空，更新最高优先级 */
            portRESET_READY_PRIORITY(pxCurrentTCB->uxPriority, uxTopReadyPriority);
        }

        /* 设置延时时间 */
        pxCurrentTCB->xTicksToDelay = xTickCount + xTicksToDelay;

        /* 添加到阻塞列表 */
        vListInsert(pxDelayedTaskList, &(pxCurrentTCB->xStateListItem));

        /* 恢复中断 */
        portCLEAR_INTERRUPT_MASK_FROM_ISR(uxSavedInterruptStatus);
    }

    /* 如果调度器已启动，进行上下文切换 */
    if (xSchedulerRunning != pdFALSE) {
        if (xAlreadyYielded == pdFALSE) {
            portYIELD();
        }
    }
}

/**
 * @brief SysTick中断处理
 */
void SysTick_Handler(void)
{
    uint32_t uxSavedInterruptStatus;

    /* 递增Tick计数 */
    uxSavedInterruptStatus = portSET_INTERRUPT_MASK_FROM_ISR();
    xTickCount++;
    portCLEAR_INTERRUPT_MASK_FROM_ISR(uxSavedInterruptStatus);

    /* 检查是否需要上下文切换 */
    if (xTaskIncrementTick() != pdFALSE) {
        /* 挂起PendSV */
        portNVIC_INT_CTRL_REG = portNVIC_PENDSVSET_BIT;
    }
}

/**
 * @brief 递增Tick，检查是否需要调度
 */
BaseType_t xTaskIncrementTick(void)
{
    BaseType_t xSwitchRequired = pdFALSE;
    TCB_t *pxTCB;
    TickType_t xItemValue;

    /* 检查阻塞任务 */
    if (uxTopReadyPriority > pxCurrentTCB->uxPriority) {
        xSwitchRequired = pdTRUE;
    }

    /* 检查时间片轮转 */
    #if (configUSE_TIME_SLICING == 1)
    {
        if (listCURRENT_LIST_LENGTH(&(pxReadyTasksLists[pxCurrentTCB->uxPriority])) > 1) {
            xSwitchRequired = pdTRUE;
        }
    }
    #endif

    return xSwitchRequired;
}

七、SysTick与调度触发

7.1 SysTick配置

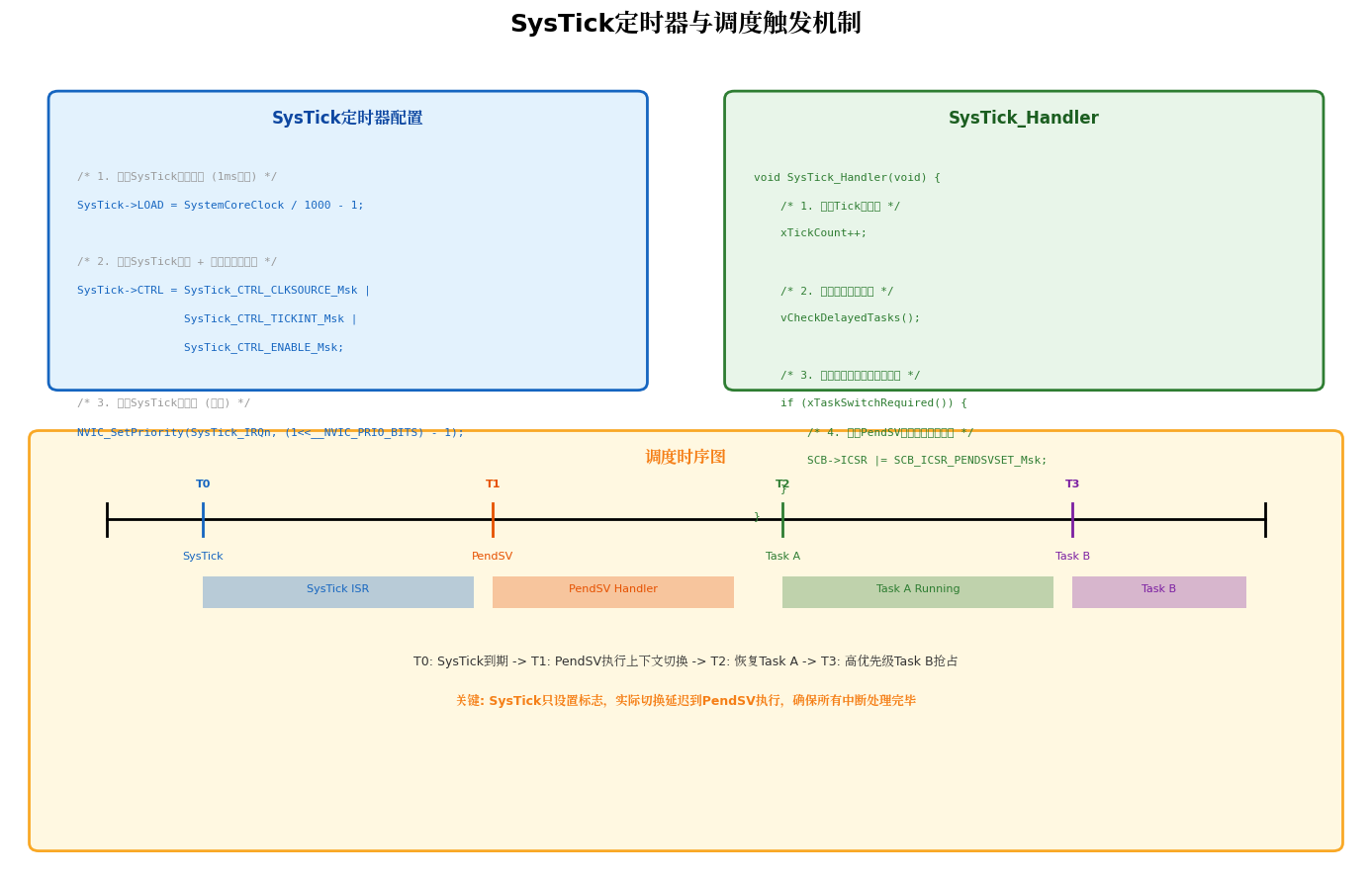

上图展示了SysTick配置和调度触发机制。SysTick作为系统心跳，定期触发调度检查；实际上下文切换延迟到PendSV执行，确保所有中断处理完毕。

c 复制代码
/**
 * @brief 配置SysTick定时器
 * @param ticks 两次中断间的Tick数
 */
uint32_t SysTick_Config(uint32_t ticks)
{
    /* 检查是否溢出 */
    if ((ticks - 1) > SysTick_LOAD_RELOAD_Msk) {
        return 1;  /* 重装载值无效 */
    }

    /* 设置重装载值 */
    SysTick->LOAD = ticks - 1;

    /* 设置中断优先级为最低 */
    NVIC_SetPriority(SysTick_IRQn, (1 << __NVIC_PRIO_BITS) - 1);

    /* 设置当前计数值为0 */
    SysTick->VAL = 0;

    /* 使能SysTick + 使能中断 + 使用处理器时钟 */
    SysTick->CTRL = SysTick_CTRL_CLKSOURCE_Msk |
                    SysTick_CTRL_TICKINT_Msk |
                    SysTick_CTRL_ENABLE_Msk;

    return 0;
}

/**
 * @brief 启动调度器时配置SysTick
 */
void vPortSetupTimerInterrupt(void)
{
    /* 计算1ms需要的Tick数 */
    uint32_t ulReloadValue = configCPU_CLOCK_HZ / configTICK_RATE_HZ;

    /* 配置SysTick */
    SysTick_Config(ulReloadValue);

    /* 配置PendSV为最低优先级 */
    NVIC_SetPriority(PendSV_IRQn, configKERNEL_INTERRUPT_PRIORITY);
}

八、完整的最小RTOS示例

8.1 项目结构

text 复制代码
mini_rtos/
├── include/
│   ├── tcb.h           # 任务控制块
│   ├── list.h          # 列表管理
│   ├── portmacro.h     # 移植层宏
│   └── mini_rtos.h     # 主头文件
├── port/
│   ├── port_asm.s      # 汇编上下文切换
│   └── port.c          # C移植层
├── kernel/
│   ├── scheduler.c     # 调度器
│   ├── tasks.c         # 任务管理
│   └── list.c          # 列表实现
└── main.c              # 应用入口

8.2 应用代码示例

c 复制代码
/**
 * @file main.c
 * @brief 最小RTOS演示
 */

#include \"mini_rtos.h\"

/* 任务栈 */
static uint32_t task1_stack[256];
static uint32_t task2_stack[256];
static uint32_t task3_stack[256];

/* 任务句柄 */
static TaskHandle_t xTask1Handle;
static TaskHandle_t xTask2Handle;
static TaskHandle_t xTask3Handle;

/**
 * @brief 任务1：高优先级，LED闪烁
 */
void vTask1(void *pvParameters)
{
    (void)pvParameters;

    while (1) {
        /* LED ON */
        GPIO_SetBits(GPIOC, GPIO_Pin_13);
        vTaskDelay(pdMS_TO_TICKS(500));

        /* LED OFF */
        GPIO_ResetBits(GPIOC, GPIO_Pin_13);
        vTaskDelay(pdMS_TO_TICKS(500));
    }
}

/**
 * @brief 任务2：中优先级，串口输出
 */
void vTask2(void *pvParameters)
{
    (void)pvParameters;
    uint32_t count = 0;

    while (1) {
        printf(\"Task2: count = %lu\\r\\n\", count++);
        vTaskDelay(pdMS_TO_TICKS(1000));
    }
}

/**
 * @brief 任务3：低优先级，后台计算
 */
void vTask3(void *pvParameters)
{
    (void)pvParameters;
    uint32_t sum = 0;

    while (1) {
        /* 模拟耗时计算 */
        for (int i = 0; i < 1000000; i++) {
            sum += i;
        }
        printf(\"Task3: sum = %lu\\r\\n\", sum);

        /* 主动让出CPU */
        taskYIELD();
    }
}

int main(void)
{
    /* 硬件初始化 */
    SystemInit();
    GPIO_Config();
    UART_Config();

    printf(\"MiniRTOS Starting...\\r\\n\");

    /* 创建任务 */
    xTaskCreate(vTask1, \"LED\", 256, NULL, 3, &xTask1Handle);
    xTaskCreate(vTask2, \"UART\", 256, NULL, 2, &xTask2Handle);
    xTaskCreate(vTask3, \"CALC\", 256, NULL, 1, &xTask3Handle);

    printf(\"Tasks created. Starting scheduler...\\r\\n\");

    /* 启动调度器 */
    vTaskStartScheduler();

    /* 不应该到达这里 */
    for (;;);
}

8.3 调试输出

text 复制代码
MiniRTOS Starting...
Tasks created. Starting scheduler...
Task2: count = 0
Task3: sum = 499999500000
Task2: count = 1
Task3: sum = 499999500000
Task2: count = 2
...

九、常见问题与调试技巧

9.1 上下文切换后HardFault

原因1：栈未对齐

c 复制代码
/* 确保栈8字节对齐 */
pxTopOfStack = (uint32_t *)(((uint32_t)pxTopOfStack) & ~0x7UL);

原因2：EXC_RETURN值错误

c 复制代码
/* 必须使用0xFFFFFFFD返回Thread模式+PSP */
*pxTopOfStack = 0xFFFFFFFDUL;

原因3：PSP未正确初始化

c 复制代码
/* 首次启动任务时，PSP必须指向正确的栈位置 */
MSR PSP, R0

9.2 任务不切换

原因1：PendSV优先级设置错误

c 复制代码
/* PendSV必须是最低优先级 */
NVIC_SetPriority(PendSV_IRQn, 0xFF);

原因2：SysTick未配置

c 复制代码
/* 确保SysTick中断使能 */
SysTick->CTRL |= SysTick_CTRL_TICKINT_Msk;

原因3：中断被全局禁用

c 复制代码
/* 检查是否有__disable_irq()未配对 */

9.3 栈溢出检测

c 复制代码
/* 在栈底填充水印值 */
#define STACK_FILL_VALUE 0xA5A5A5A5

void vInitStackWatermark(uint32_t *pxStack, uint32_t ulStackDepth)
{
    for (uint32_t i = 0; i < ulStackDepth; i++) {
        pxStack[i] = STACK_FILL_VALUE;
    }
}

/* 检查水印是否被破坏 */
uint32_t ulGetStackHighWaterMark(uint32_t *pxStack, uint32_t ulStackDepth)
{
    uint32_t i = 0;
    while (i < ulStackDepth && pxStack[i] == STACK_FILL_VALUE) {
        i++;
    }
    return i;  /* 返回未使用的字数 */
}

十、总结

从零实现RTOS内核，核心在于理解三个机制：

  1. 上下文切换：通过PendSV异常，保存当前任务寄存器（R4-R11 + PSP），恢复新任务寄存器
  2. 双栈设计：MSP用于中断，PSP用于任务，通过EXC_RETURN（0xFFFFFFFD）自动切换
  3. 调度触发：SysTick定期检查是否需要切换，实际切换延迟到PendSV执行

掌握这些原理后，阅读FreeRTOS、RT-Thread等成熟RTOS的源码将变得清晰明了。更重要的是，当遇到移植问题或性能优化需求时，你将具备深入分析和解决的能力。

转载自：https://blog.csdn.net/u014727709/article/details/162496451

欢迎 👍点赞✍评论⭐收藏，欢迎指正

相关推荐
hai3152475431 小时前
九章空间几何对照直译法：通用芯片 / 定制专用芯片 编译适配规则
linux·汇编·bash
geovindu1 小时前
java:Abstract Factory Pattern
java·开发语言·后端·设计模式·抽象工厂模式·创建型模式
geovindu1 小时前
java: Factory Method Pattern
java·开发语言·后端·设计模式·工厂方法模式·创建型模式
程序员小八7772 小时前
如何自研一个全局异常处理器
java
风中的小甜瓜2 小时前
ASP.NET Page 那点事
java·前端·asp.net
m0_587098992 小时前
Qt，二进制文件读写建议
开发语言·qt
爱敲代码的小鱼2 小时前
springsecurity:
java·开发语言·数据库
豆沙小饼干2 小时前
MySQL 小白循序渐进实操路线（纯动手，跟着敲就能练，全程生活化案例：外卖平台）
java
秋田君2 小时前
QT_QT信号与槽机制
开发语言·数据库·qt
热门推荐
012026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf022026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？03GitHub 镜像站点04AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路05AI科技热点日报 | 2026年07月01日062026 年 AI 大模型 & AI 编程工具实战全总结072026 AI 编程工具选型横评：Cursor / Claude Code / Trae / Copilot 到底选谁（建议收藏·避坑版）08【AI】2026 年具身智能模型和世界模型总结092026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？102026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片
