项目概述

基于 Three.js 构建的交互式 3D 太阳系模拟，运行于现代浏览器中。支持行星公转、自转、土星光环、地球云层与大气、太阳辉光与日冕特效，以及相机聚焦与自由视角控制。

技术栈： Three.js r170 (ES Module)、原生 JavaScript (ES Module)、WebGL、Canvas 2D

入口文件： earth.html（单页应用，无构建工具依赖）

---

效果展示

项目结构

game engine/
├── earth.html          # 主入口，包含全部 HTML/CSS/JS
├── img/                # 行星纹理图片（外网下载的 JPG）
│   ├── sun.jpg
│   ├── earth.jpg
│   ├── mercury.jpg
│   ├── venus.jpg
│   ├── mars.jpg
│   ├── jupiter.jpg
│   ├── saturn.jpg
│   ├── uranus.jpg
│   ├── neptune.jpg
│   └── moon.jpg

---

架构设计

加载与初始化

通过 <script type="importmap"> 映射 three 及 three/addons/ 到 unpkg CDN，以 ES Module 方式导入 Three.js 核心库和 OrbitControls。

import * as THREE from 'three';
import { OrbitControls } from 'three/addons/controls/OrbitControls.js';

场景、相机、渲染器

组件	参数
场景	黑色背景 (0x000000)
相机	PerspectiveCamera(45, aspect, 0.1, 1000)，初始位置 (0, 10, 18)
渲染器	WebGLRenderer，开启抗锯齿，像素比限制 ≤2，ACES Filmic ToneMapping

轨道控制器

使用 OrbitControls 实现：

• 阻尼惯性：dampingFactor = 0.05
• 距离限制：minDistance = 0.8，maxDistance = 60
• 自动旋转：默认开启，速度 0.3

---

模块详解

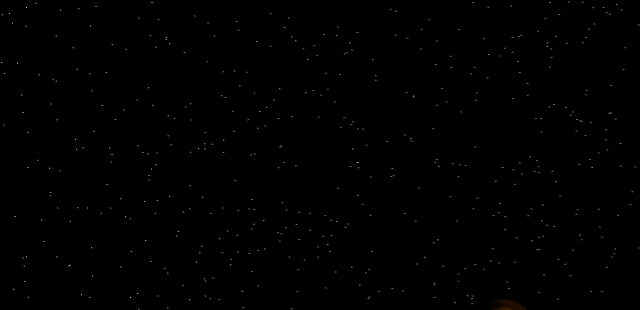

1. 星空背景 (createStars)

使用 THREE.Points 生成 15000 颗星星。

• 位置：球面均匀分布，半径 100~400
• 大小：0.3~1.1 随机
• 颜色：10% 偏橙红，10% 偏蓝，80% 纯白
• 材质：PointsMaterial，AdditiveBlending，sizeAttenuation: true

2. 太阳系统

纹理

• 程序化回退纹理：橙黄渐变 + 大量随机噪点圆
• 外载纹理：img/sun.jpg（加载完成后替换）


网格

层级	半径	材质	作用
太阳球体	1.5	MeshBasicMaterial	基础表面
内层辉光	1.6	ShaderMaterial	边缘泛光
日冕	2.0	ShaderMaterial	动态闪烁冕流
外层光晕	2.6	ShaderMaterial	微弱外发光

着色器特效

三个 ShaderMaterial 共享相同的顶点着色器（计算法线和世界坐标），区别在片元着色器：

• 辉光 ：基于视角与法线点积的边缘发光，叠加时间脉冲 sin(time * 2.0 + y * 3.0)
• 日冕 ：更强的边缘衰减 pow(rim, 3)，叠加 flicker 噪声（sin(time * 1.5 + x * 5 + z * 4)）
• 光晕 ：最外层大半径 pow(rim, 4)，低强度 0.12

所有发光层均使用 AdditiveBlending 和 BackSide，保证从任何角度可见。

3. 行星系统

数据定义 (planetData)

行星	半径	轨道半径	相对速度	轴倾角	特殊标记
水星	0.08	2.5	4.15	0.03	-
金星	0.18	3.8	1.62	2.64	-
地球	0.20	5.2	1.00	0.41	earth: true
火星	0.13	6.8	0.53	0.44	-
木星	0.55	9.5	0.084	0.05	-
土星	0.45	12.5	0.034	0.47	saturn: true
天王星	0.30	15.5	0.012	1.71	-
海王星	0.28	18.5	0.006	0.49	-

纹理加载机制

采用 fallback 回退 + 异步替换 策略：

const planetMatConfig = {
    mercury: { fallback: createMercuryTexture(), props: { roughness: 0.9, metalness: 0.1 } },
    // ...
};

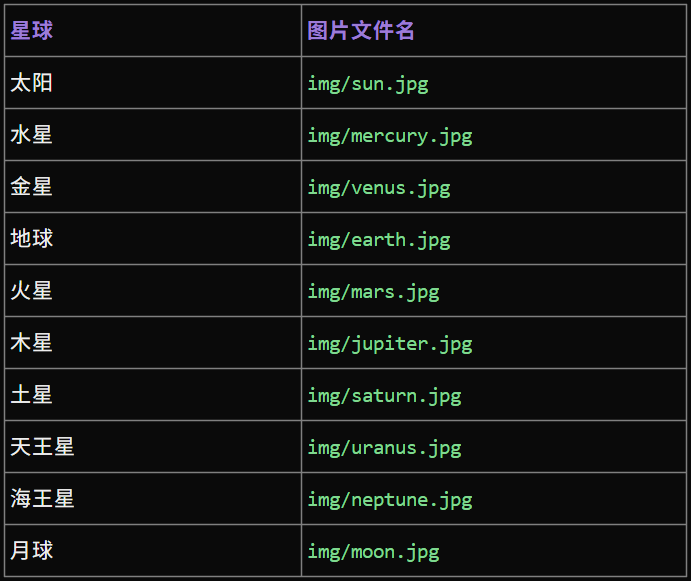

const texUrls = {
    mercury: 'img/mercury.jpg',
    // ...
};

1. 初始化时创建 Canvas 程序化纹理作为 fallback
2. 用 TextureLoader 异步加载外部 JPG 图片
3. 加载完成后替换材质的 map 属性并标记更新

地球特殊处理：使用 MeshPhysicalMaterial 并设置 clearcoat 等 PBR 参数。

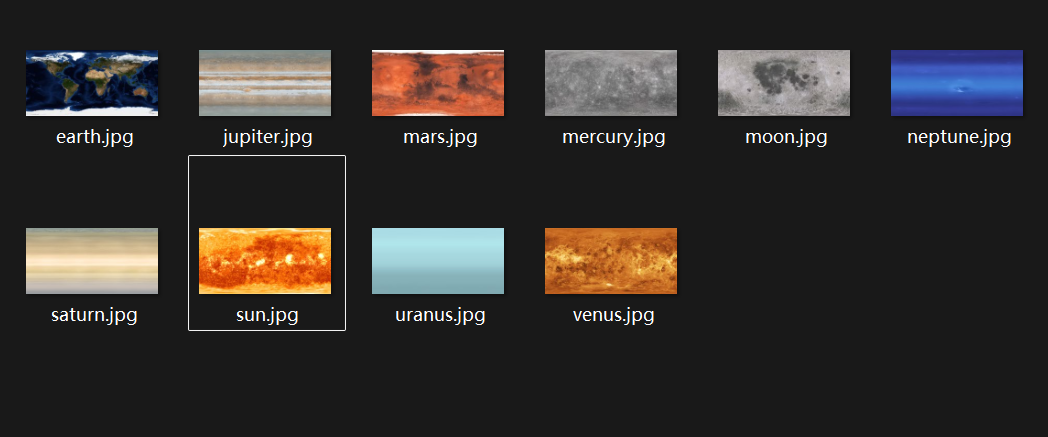

八大行星月球地球和太阳都下载号纹理图片

程序化纹理生成

各行星的 createXxxTexture() 函数均使用 Canvas 2D API：

行星	方法	风格
水星	createMercuryTexture	灰度渐变 + 大量深色陨石坑
金星	createVenusTexture	暖黄渐变 + 大范围模糊云层
地球	内联在 fallbackEarthTex	蓝绿渐变为大陆 + 白斑为云（示意）
火星	createMarsTexture	红橙渐变 + 深色地表斑点 + 浅色极冠
木星	createJupiterTexture	水平色带 + 白色湍流噪点
土星	createSaturnTexture	水平淡黄带 + 微弱高光
天王星	createUranusTexture	青蓝渐变 + 微弱云纹
海王星	createNeptuneTexture	深蓝渐变 + 淡色涡旋

LOD（多级细节）

createPlanetLOD(radius, material, baseSeg) 创建三个精度的球体：

级别	分段数	显示距离
精细	min(256, baseSeg*2)	radius * 5 以内
中等	baseSeg	radius * 15 以内
粗略	max(12, seg*0.4)	radius * 40 以内

4. 土星环系统

纹理生成

Canvas 2048×64，绘制 23 层同心色带（start → end 映射到径向位置），每层独立颜色和透明度。从内到外模拟：

• 稠密的 B 环（明亮）
• 卡西尼缝（低透明度间隙）
• 较暗的 C 环
• 外层逐渐稀薄

叠加 200 个随机噪点模拟冰粒尘埃。

UV 映射

RingGeometry 默认 UV 基于投影坐标，直接贴图会导致纹理扭曲。核心处理：

for (let i = 0; i < uvs.count; i++) {
    const x = pos.getX(i);
    const y = pos.getY(i);
    const dist = Math.sqrt(x * x + y * y);
    const u = (dist - ringInner) / (ringOuter - ringInner);
    uvs.setXY(i, u, 0.5);
}

• U 坐标重映射为径向距离归一化值，使纹理的 X 轴映射为同心环
• V 坐标固定为 0.5（取纹理中间一行，因为所有行相同）

几何参数

参数	值
内径	planet.radius * 1.15
外径	planet.radius * 2.4
分段	320
倾斜角	Math.PI * 0.4
透明度	0.75
渲染面	DoubleSide

5. 地球云层与大气

• 云层 ：MeshPhysicalMaterial，半径偏移 0.8%，AdditiveBlending，以不同速度自转（rotation.y += dt * 0.1）
• 大气辉光 ：ShaderMaterial，pow(rim, 3) 边缘发光，颜色 #4d8aff，AdditiveBlending
• 月球 ：SphereGeometry(radius * 0.27)，以地球为中心半径 0.5 公转

6. 运动系统

公转

p.angle += dt * p.data.speed * 0.2;
p.lod.position.x = Math.cos(p.angle) * p.data.orbit;
p.lod.position.z = Math.sin(p.angle) * p.data.orbit;

相对速度基准：地球 = 1.0。

自转

所有行星自转：rotation.y += dt * 0.3（云层更慢 *0.1）

月球公转

角速度 dt * 3，半径 0.5，绕地球旋转。

7. 相机聚焦系统

点击右侧标签触发 focusPlanet(name)：

1. 获取行星/月球世界坐标
2. 计算目标相机位置：pos + (0, r*2, r*4)
3. 使用 cubic bezier 缓动 插值 camera.position 和 controls.target

const t = focusProgress < 0.5
    ? 4 * focusProgress * focusProgress * focusProgress
    : 1 - Math.pow(-2 * focusProgress + 2, 3) / 2;

聚焦期间暂停自动旋转。双击空白重置视角。

8. 轨道线

使用 LineBasicMaterial（透明度 0.1）绘制 128 段圆环，每条轨道在行星创建时添加。

9. UI 面板

固定于右侧垂直居中，包含所有行星和月球的圆形标签按钮。点击切换 active 高亮状态。

---

光照体系

光源	参数	说明
PointLight	0xffeedd, intensity 4	太阳模拟
AmbientLight	0xffffff, intensity 1	环境补光
HemisphereLight	天 0xffffff / 地 0x444466, 0.6	环境色

---

着色器一览

使用位置	着色器	核心公式
太阳辉光	ShaderMaterial (BackSide, Additive)	rim = pow(1-dot(view,normal), 2) * pulse
太阳日冕	ShaderMaterial (BackSide, Additive)	rim = pow(1-dot(view,normal), 3) * flicker
太阳光晕	ShaderMaterial (BackSide, Additive)	rim = pow(1-dot(view,normal), 4)
地球大气	ShaderMaterial (FrontSide, Additive)	rim = pow(1-dot(view,normal), 3)

---

关键渲染参数

参数	值
Pixel Ratio	min(devicePixelRatio, 2)
Tone Mapping	ACES Filmic
Tone Mapping Exposure	1.5
抗锯齿	antialias: true

---

响应式

窗口 resize 事件更新相机 aspect ratio 和渲染器尺寸。

---

性能优化

1. Pixel ratio 限制 ：Math.min(devicePixelRatio, 2) 避免高 DPI 设备渲染压力
2. LOD 多级细节：远距离行星使用低面数网格
3. Canvas 回退纹理：不依赖外部图片加载，首次渲染即显示
4. 纹理尺寸控制：内行星 512×256，外行星（天王/海王）256×128
