一、引言：工业物联网的协议碎片化困境

在工业4.0与智能制造的浪潮下，工厂车间内往往同时存在数十种通信协议：PLC控制器使用Modbus RTU/TCP，电机驱动器跑在CANopen总线上，智能仪表支持OPC UA，传感器通过4-20mA模拟量输出，而新增的设备则倾向于MQTT接入云端。这种协议碎片化导致数据孤岛林立，上层MES/SCADA系统难以获取统一的实时数据视图。

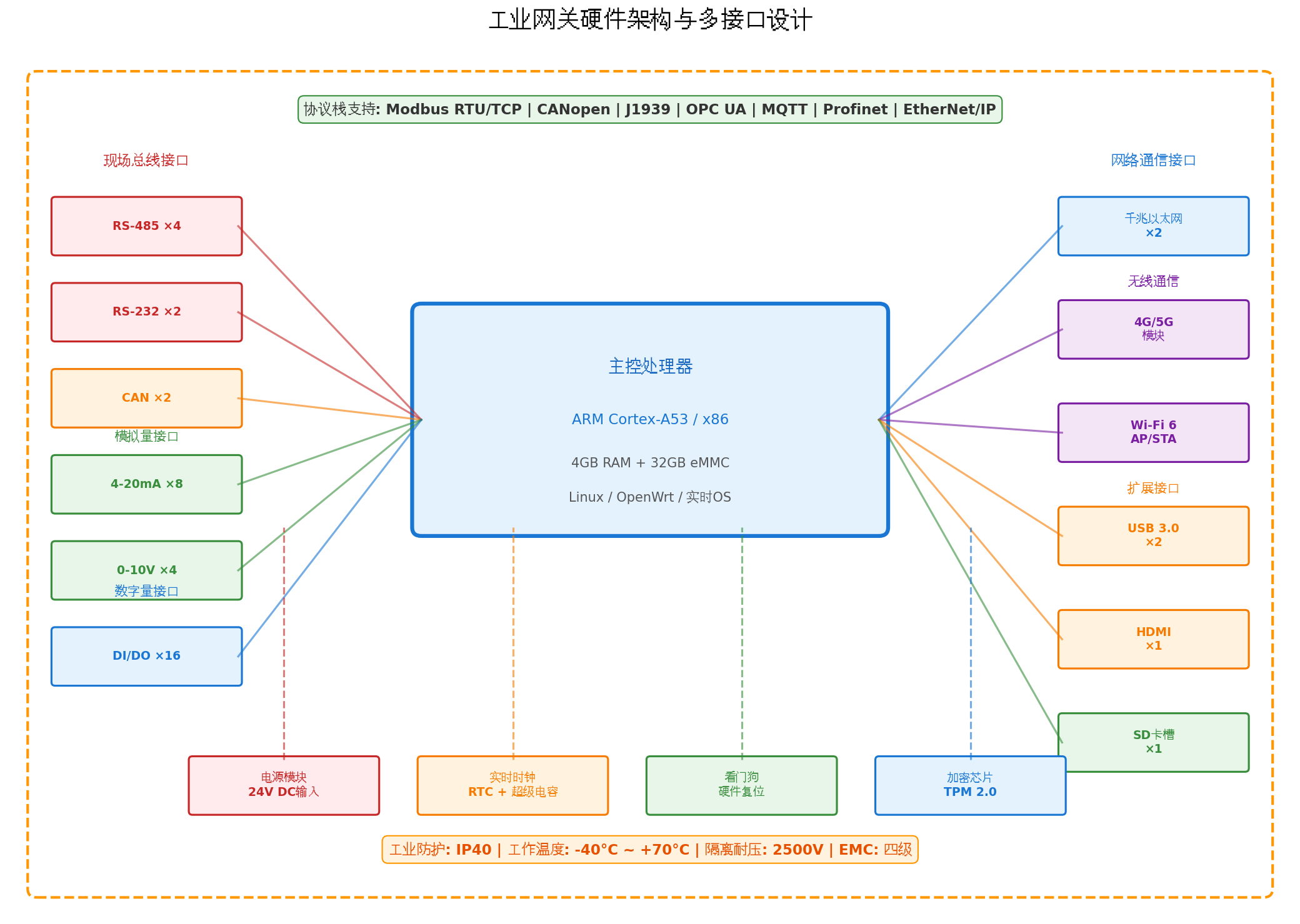

工业网关作为连接现场设备与上层系统的关键枢纽，承担着协议转换、数据汇聚、边缘计算、安全隔离四大核心职责。本文基于ARM Cortex-A53嵌入式平台，设计并实现了一套支持Modbus RTU/TCP、CAN总线（CANopen/J1939）、OPC UA、MQTT、模拟量/数字量采集的多协议工业网关，重点阐述其数据流架构设计与边缘计算能力实现。

二、系统总体架构设计

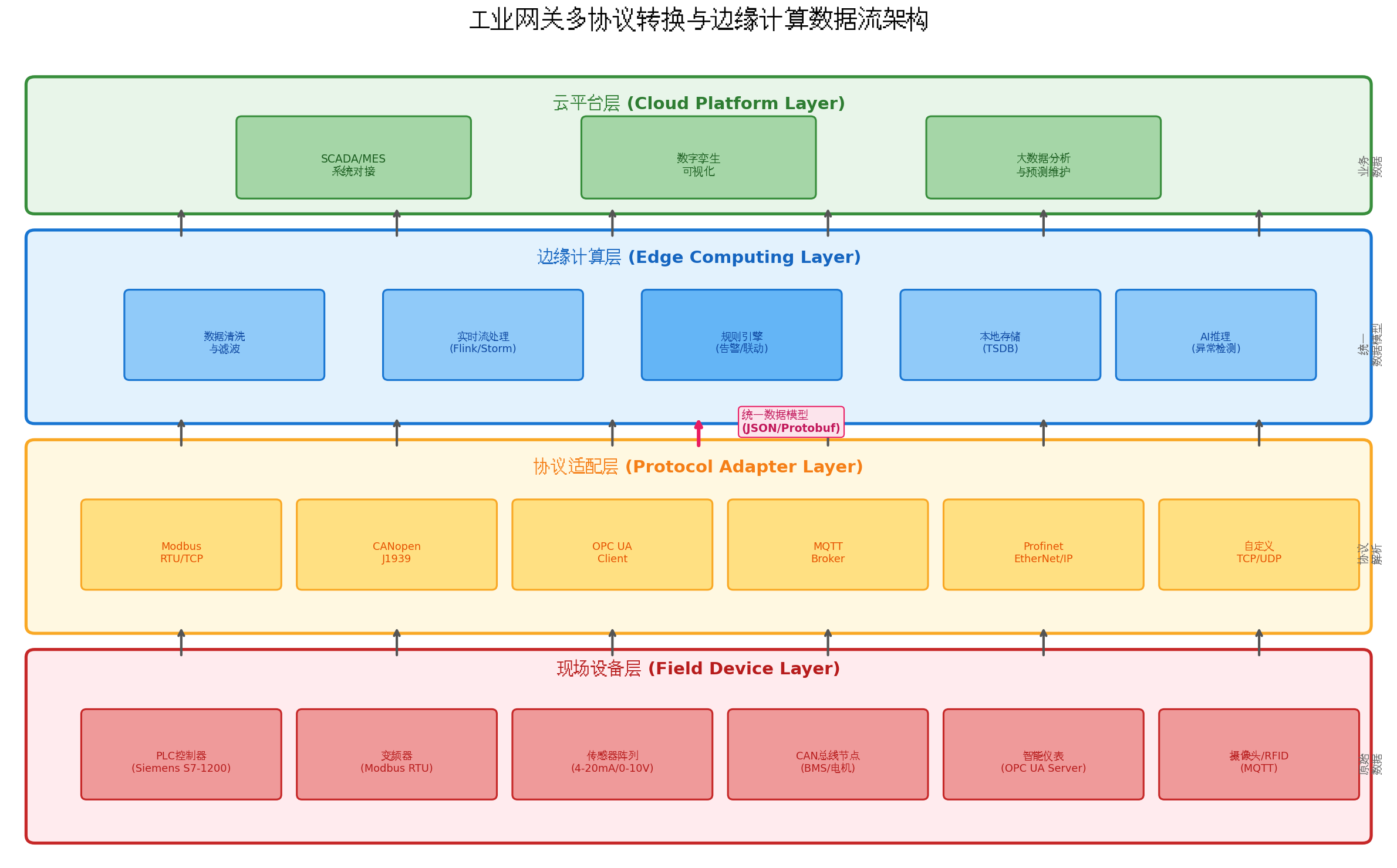

2.1 四层数据流架构

本文设计的工业网关采用四层分层架构，自下而上依次为：

层级 职责 核心组件
现场设备层 连接各类工业设备，采集原始数据 RS-485/CAN/模拟量接口
协议适配层 解析不同协议帧，提取有效数据 Modbus Parser、CAN Decoder、OPC UA Client
边缘计算层 数据清洗、实时分析、规则触发 规则引擎、流处理、AI推理
云平台层 数据上云、可视化、远程运维 MQTT Broker、SCADA对接、时序数据库

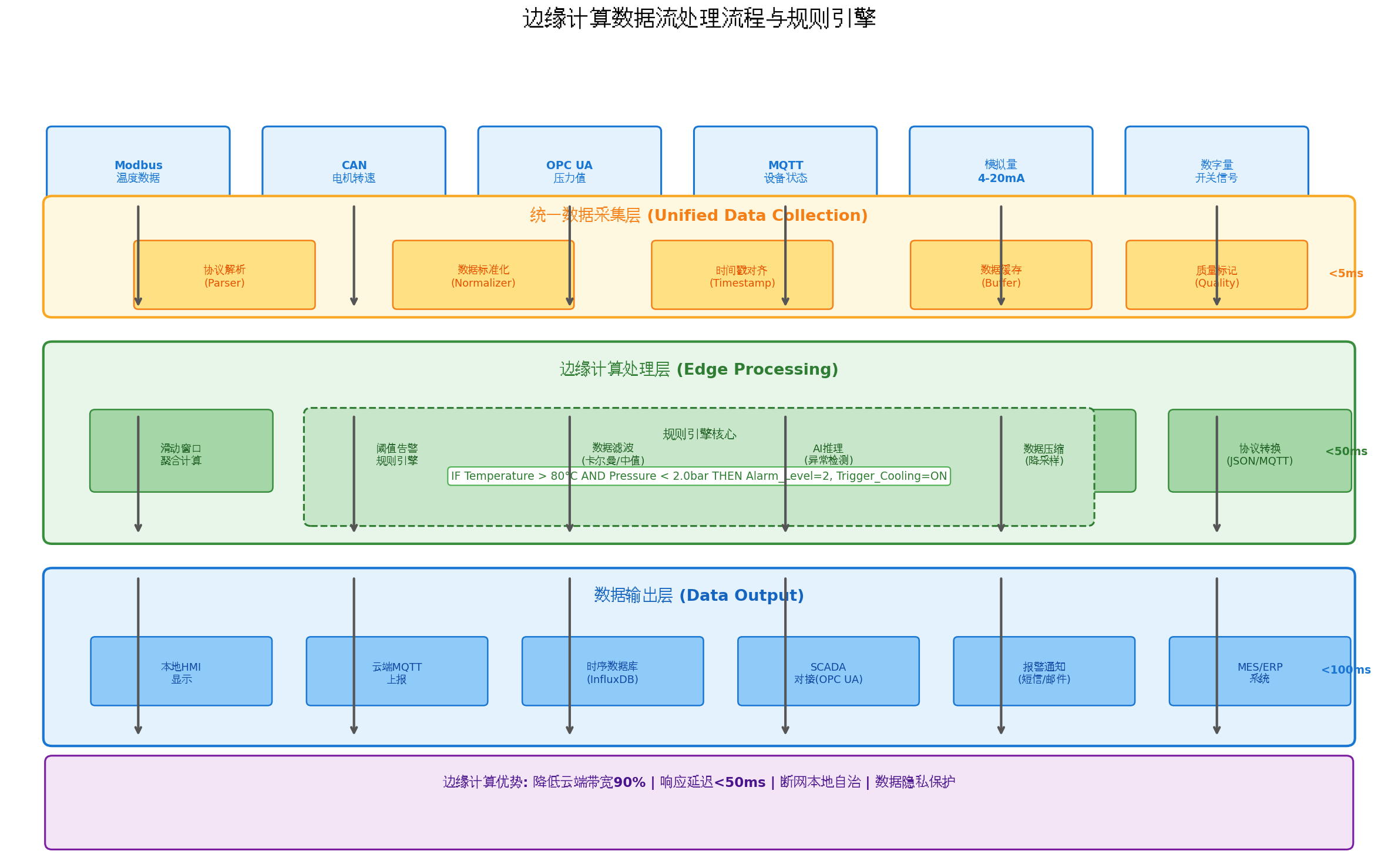

数据流向：原始协议帧 → 协议解析器 → 统一数据模型(JSON) → 边缘处理 → 多协议输出

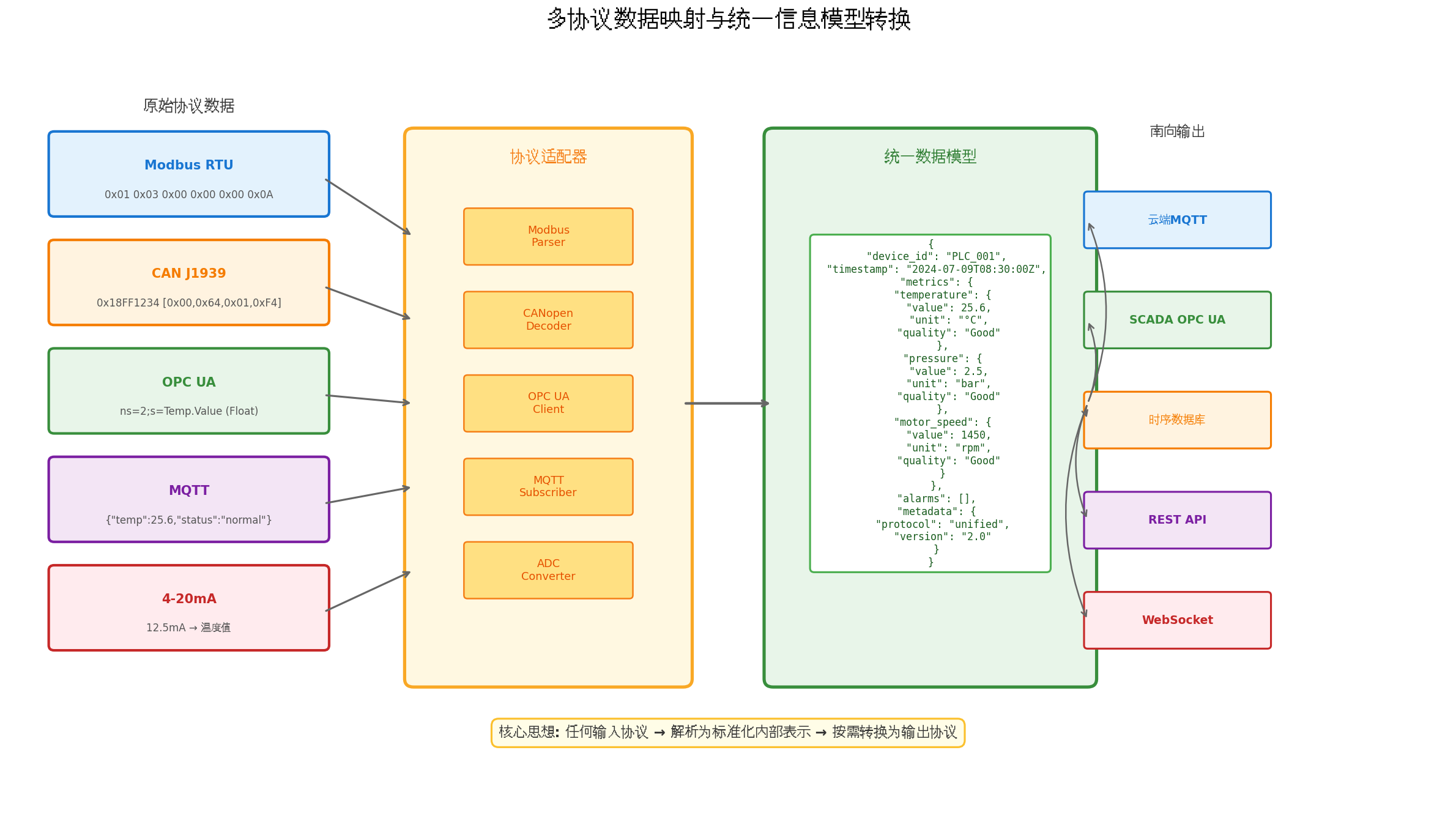

2.2 统一数据模型设计

网关内部采用**统一数据模型（Unified Data Model, UDM）**作为所有协议数据的中间表示，避免N×M的协议转换复杂度：

json 复制代码
{
  "device_id": "PLC_001",
  "timestamp": "2024-07-09T08:30:00.000Z",
  "metrics": {
    "temperature": {
      "value": 125.6,
      "unit": "°C",
      "quality": "Good",
      "source_protocol": "modbus_rtu",
      "register_address": 40001
    },
    "motor_speed": {
      "value": 1450,
      "unit": "rpm",
      "quality": "Good",
      "source_protocol": "can_j1939",
      "pgn": 61444
    }
  },
  "alarms": [],
  "metadata": {
    "gateway_id": "GW_001",
    "firmware_version": "2.1.0",
    "protocol_version": "udm_v2"
  }
}

三、Modbus协议栈实现

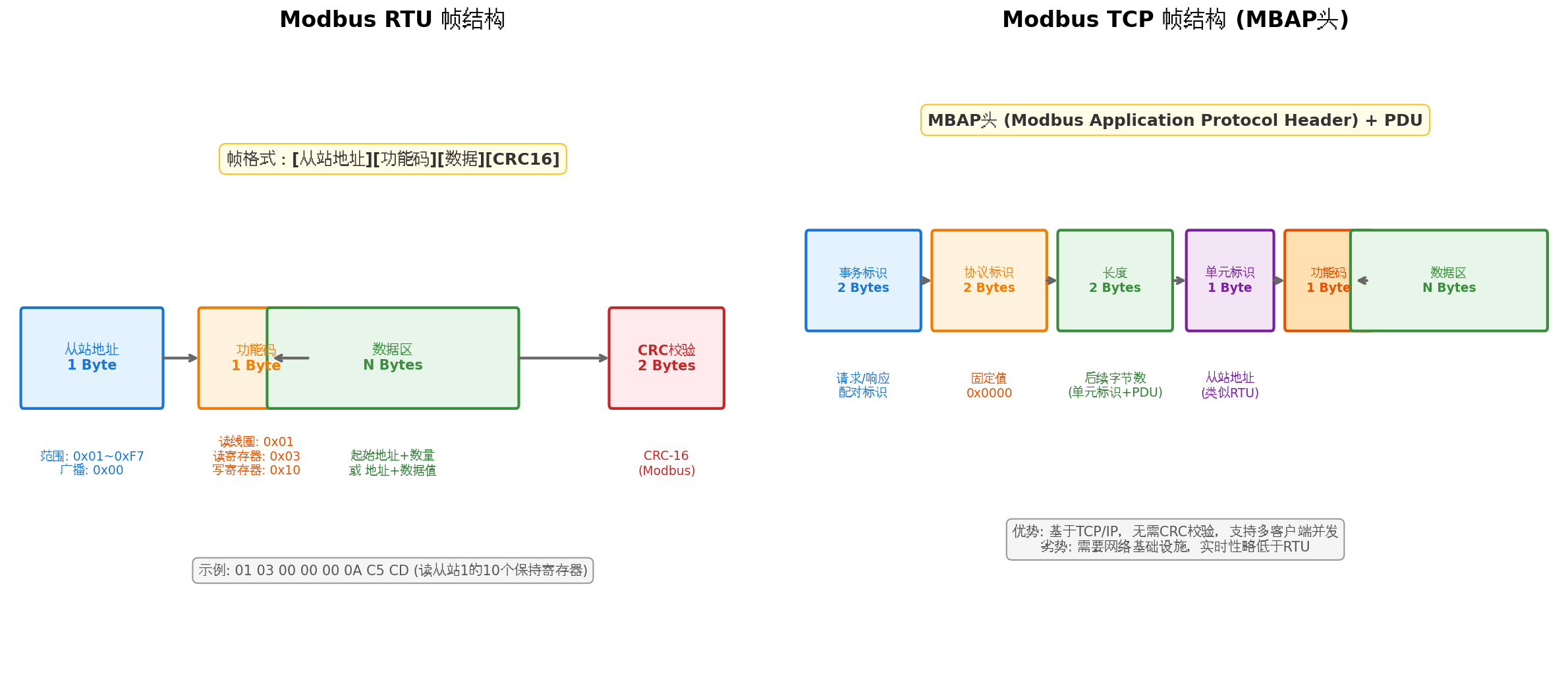

3.1 Modbus RTU帧结构解析

Modbus RTU是工业领域最广泛应用的串行通信协议，其帧结构简洁高效：

RTU帧格式 ：[从站地址][功能码][数据][CRC16]

  • 从站地址：1字节，范围0x01~0xF7（0x00为广播地址）
  • 功能码：1字节，0x01读线圈、0x03读保持寄存器、0x10写多个寄存器
  • 数据区：N字节，起始地址+数量 或 地址+数据值
  • CRC校验：2字节，Modbus标准CRC-16

Modbus TCP在RTU基础上增加了MBAP头（7字节），包含事务标识、协议标识（固定0x0000）、长度、单元标识，省去了CRC校验（由TCP层保证）。

3.2 嵌入式Modbus主站实现

c 复制代码
/* Modbus RTU主站协议栈核心实现 */
#include <stdint.h>
#include <string.h>

#define MODBUS_MAX_ADU_SIZE 256
#define MODBUS_TIMEOUT_MS   500

typedef struct {
    uint8_t  slave_id;       /* 从站地址 */
    uint8_t  function_code;  /* 功能码 */
    uint16_t start_addr;     /* 起始地址 */
    uint16_t quantity;       /* 寄存器/线圈数量 */
} ModbusRequest;

typedef struct {
    uint8_t  slave_id;
    uint8_t  function_code;
    uint8_t  byte_count;
    uint8_t  data[252];
    uint16_t crc;
} ModbusResponse;

/* CRC-16计算 (Modbus标准) */
uint16_t modbus_crc16(const uint8_t *data, uint16_t length) {
    uint16_t crc = 0xFFFF;
    for (uint16_t i = 0; i < length; i++) {
        crc ^= (uint16_t)data[i];
        for (uint8_t j = 0; j < 8; j++) {
            if (crc & 0x0001) {
                crc = (crc >> 1) ^ 0xA001;
            } else {
                crc >>= 1;
            }
        }
    }
    return crc;
}

/* 构建读保持寄存器请求 (功能码0x03) */
int modbus_build_read_holding_registers(uint8_t *buffer, uint8_t slave_id,
                                        uint16_t start_addr, uint16_t quantity) {
    buffer[0] = slave_id;
    buffer[1] = 0x03;  /* 功能码 */
    buffer[2] = (start_addr >> 8) & 0xFF;   /* 起始地址高字节 */
    buffer[3] = start_addr & 0xFF;          /* 起始地址低字节 */
    buffer[4] = (quantity >> 8) & 0xFF;     /* 数量高字节 */
    buffer[5] = quantity & 0xFF;            /* 数量低字节 */

    uint16_t crc = modbus_crc16(buffer, 6);
    buffer[6] = crc & 0xFF;       /* CRC低字节 */
    buffer[7] = (crc >> 8) & 0xFF; /* CRC高字节 */

    return 8;  /* ADU总长度 */
}

/* 解析响应数据，转换为统一数据模型 */
int modbus_parse_response(const uint8_t *rx_buffer, uint16_t rx_len,
                          ModbusResponse *response, float *out_values) {
    if (rx_len < 5) return -1;  /* 最小帧长度检查 */

    response->slave_id = rx_buffer[0];
    response->function_code = rx_buffer[1];

    /* 异常响应检查 */
    if (response->function_code & 0x80) {
        return -2;  /* 异常码: rx_buffer[2] */
    }

    response->byte_count = rx_buffer[2];
    uint16_t data_len = response->byte_count;

    /* CRC校验 */
    uint16_t rx_crc = (rx_buffer[rx_len-1] << 8) | rx_buffer[rx_len-2];
    uint16_t calc_crc = modbus_crc16(rx_buffer, rx_len - 2);
    if (rx_crc != calc_crc) return -3;  /* CRC错误 */

    /* 解析寄存器值 (16位有符号/无符号/浮点) */
    for (uint16_t i = 0; i < data_len / 2; i++) {
        uint16_t raw = (rx_buffer[3 + 2*i] << 8) | rx_buffer[4 + 2*i];
        /* 根据配置进行数据转换 */
        out_values[i] = (float)raw * 0.1f;  /* 示例: 缩放因子0.1 */
    }

    return data_len / 2;  /* 返回解析出的寄存器数量 */
}

/* 非阻塞轮询调度 (支持多从站) */
void modbus_master_poll(ModbusMaster *master) {
    static uint8_t current_slave = 0;
    static uint32_t last_poll_time = 0;

    uint32_t now = get_tick_ms();
    if (now - last_poll_time < master->poll_interval_ms) return;
    last_poll_time = now;

    /* 发送请求 */
    uint8_t tx_buffer[MODBUS_MAX_ADU_SIZE];
    ModbusDevice *dev = &master->devices[current_slave];

    int tx_len = modbus_build_read_holding_registers(
        tx_buffer, dev->slave_id, dev->start_addr, dev->quantity);

    uart_send(tx_buffer, tx_len);

    /* 等待响应 (超时处理) */
    uint8_t rx_buffer[MODBUS_MAX_ADU_SIZE];
    int rx_len = uart_receive(rx_buffer, MODBUS_MAX_ADU_SIZE, MODBUS_TIMEOUT_MS);

    if (rx_len > 0) {
        float values[32];
        int count = modbus_parse_response(rx_buffer, rx_len, &dev->response, values);
        if (count > 0) {
            /* 转换为统一数据模型并发布 */
            publish_to_udm(dev->device_id, dev->metric_names, values, count);
        }
    }

    current_slave = (current_slave + 1) % master->device_count;
}

关键设计要点：

  1. 非阻塞轮询：采用状态机实现，避免单从站超时阻塞整个总线
  2. 多从站调度：支持最多247个从站，轮询间隔可配置（默认100ms）
  3. 数据转换配置：通过JSON配置文件定义寄存器地址、数据类型（uint16/int16/float32）、缩放因子、单位

四、CAN总线协议适配

4.1 CAN 2.0B扩展帧与J1939协议

CAN总线以其高可靠性、实时性和非破坏性仲裁机制，成为汽车电子和工业控制的首选总线。工业场景中常用的CANopen和J1939均基于CAN 2.0B扩展帧：

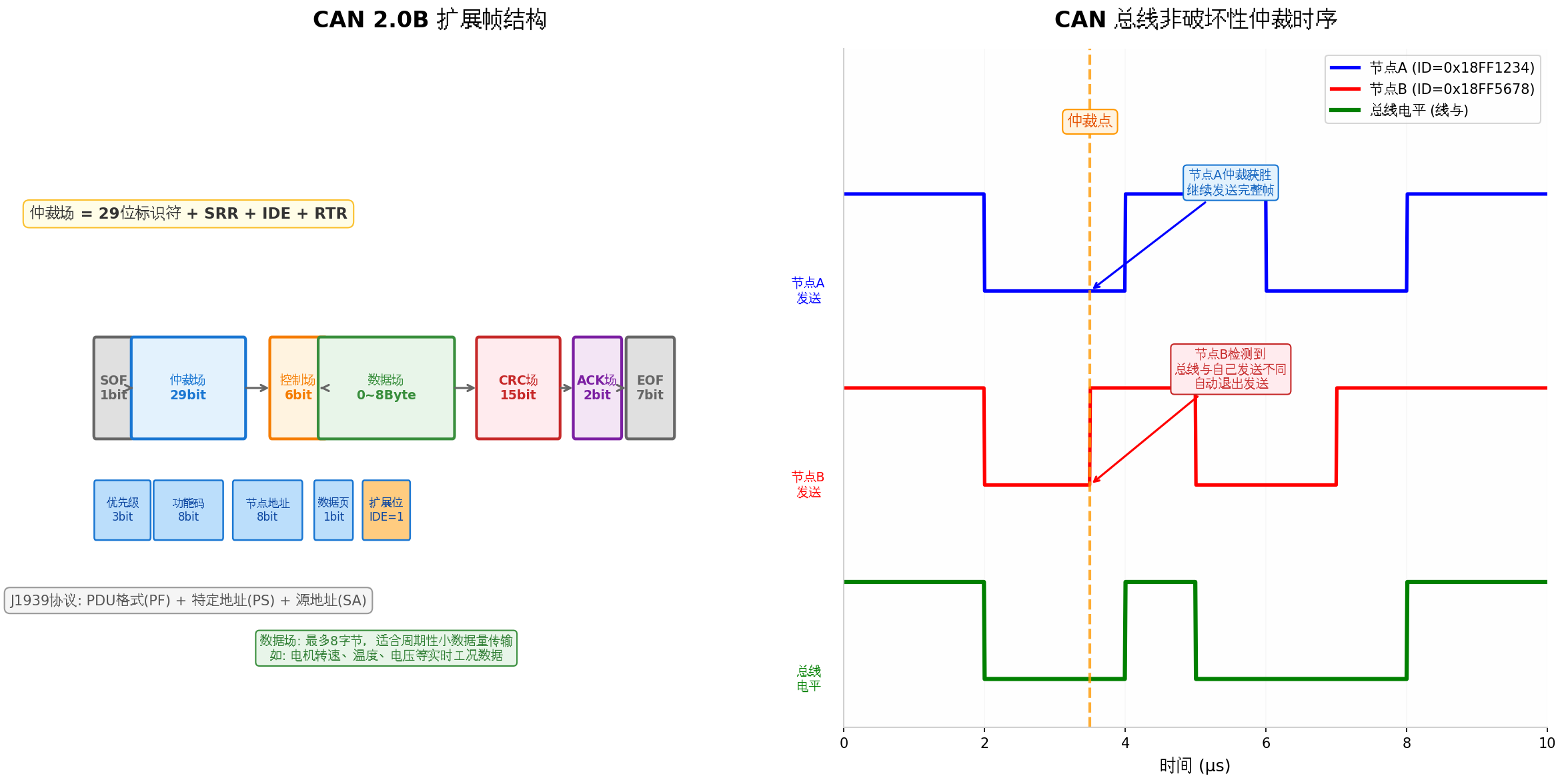

CAN 2.0B扩展帧结构：

  • 仲裁场：29位标识符（ID）+ SRR + IDE + RTR
  • 控制场：6位（包含数据长度码DLC）
  • 数据场：0~8字节
  • CRC场：15位CRC校验
  • ACK场：2位确认

J1939协议在CAN ID中嵌入了协议数据单元（PDU）：

  • 优先级：3位（0~7，0最高）
  • 参数组编号（PGN）：18位，标识数据类型
  • 源地址（SA）：8位，标识发送节点

4.2 SocketCAN驱动与协议解析

Linux系统通过SocketCAN框架提供标准的CAN网络接口：

c 复制代码
/* SocketCAN接口初始化与J1939数据解析 */
#include <linux/can.h>
#include <linux/can/raw.h>
#include <net/if.h>
#include <sys/ioctl.h>
#include <sys/socket.h>

#define CAN_INTERFACE "can0"
#define J1939_PGN_TEMP 0xFEEE  /* 发动机温度 */
#define J1939_PGN_RPM  0xF004  /* 发动机转速 */

typedef struct {
    uint32_t pgn;
    uint8_t  sa;
    uint8_t  data[8];
    uint8_t  dlc;
    uint64_t timestamp_us;
} J1939Message;

/* 初始化CAN接口 */
int can_init(const char *ifname) {
    int sock = socket(PF_CAN, SOCK_RAW, CAN_RAW);
    if (sock < 0) return -1;

    struct ifreq ifr;
    strcpy(ifr.ifr_name, ifname);
    ioctl(sock, SIOCGIFINDEX, &ifr);

    struct sockaddr_can addr = {
        .can_family = AF_CAN,
        .can_ifindex = ifr.ifr_ifindex
    };

    /* 设置接收过滤器 (仅接收扩展帧) */
    int filter_ext = 1;
    setsockopt(sock, SOL_CAN_RAW, CAN_RAW_FILTER, &filter_ext, sizeof(filter_ext));

    bind(sock, (struct sockaddr *)&addr, sizeof(addr));
    return sock;
}

/* J1939 ID解析: 29位标识符 → PGN + SA */
void j1939_parse_id(uint32_t can_id, uint8_t *priority, uint32_t *pgn, uint8_t *sa) {
    *priority = (can_id >> 26) & 0x07;
    *pgn = (can_id >> 8) & 0x03FFFF;  /* 18位PGN */
    *sa = can_id & 0xFF;              /* 8位源地址 */
}

/* J1939数据解析与物理量转换 */
void j1939_decode_message(const J1939Message *msg, UnifiedMetric *metric) {
    memset(metric, 0, sizeof(UnifiedMetric));

    switch (msg->pgn) {
        case J1939_PGN_TEMP: {
            /* SPN 110: 发动机冷却液温度, 偏移-40°C, 分辨率1°C/位 */
            int16_t raw_temp = msg->data[0];
            metric->value = (float)raw_temp - 40.0f;
            strcpy(metric->name, "engine_coolant_temp");
            strcpy(metric->unit, "°C");
            break;
        }

        case J1939_PGN_RPM: {
            /* SPN 190: 发动机转速, 偏移0, 分辨率0.125rpm/位 */
            uint16_t raw_rpm = (msg->data[3] << 8) | msg->data[2];
            metric->value = raw_rpm * 0.125f;
            strcpy(metric->name, "engine_speed");
            strcpy(metric->unit, "rpm");
            break;
        }

        /* 更多PGN解析... */
        default:
            metric->valid = 0;
            return;
    }

    metric->valid = 1;
    metric->timestamp = msg->timestamp_us / 1000;  /* 转换为ms */
    metric->quality = (msg->dlc >= 8) ? QUALITY_GOOD : QUALITY_UNCERTAIN;
}

/* CAN接收线程 */
void *can_receive_thread(void *arg) {
    int sock = can_init(CAN_INTERFACE);
    struct can_frame frame;

    while (1) {
        int nbytes = read(sock, &frame, sizeof(struct can_frame));
        if (nbytes < 0) continue;

        /* 仅处理扩展帧 */
        if (!(frame.can_id & CAN_EFF_FLAG)) continue;

        uint32_t can_id = frame.can_id & CAN_EFF_MASK;
        uint8_t priority, sa;
        uint32_t pgn;
        j1939_parse_id(can_id, &priority, &pgn, &sa);

        J1939Message msg = {
            .pgn = pgn,
            .sa = sa,
            .dlc = frame.can_dlc
        };
        memcpy(msg.data, frame.data, frame.can_dlc);
        msg.timestamp_us = get_timestamp_us();

        /* 解析并发布 */
        UnifiedMetric metric;
        j1939_decode_message(&msg, &metric);
        if (metric.valid) {
            publish_to_udm_by_sa(sa, &metric);
        }
    }

    return NULL;
}

设计要点：

  1. SocketCAN原生支持：利用Linux内核CAN子系统，无需额外驱动
  2. PGN过滤：通过CAN_RAW_FILTER减少用户态处理开销
  3. SPN物理量转换：严格遵循J1939-71标准文档的偏移量和分辨率定义
  4. 时间戳精度：使用内核级时间戳，精度达微秒级

五、OPC UA客户端实现

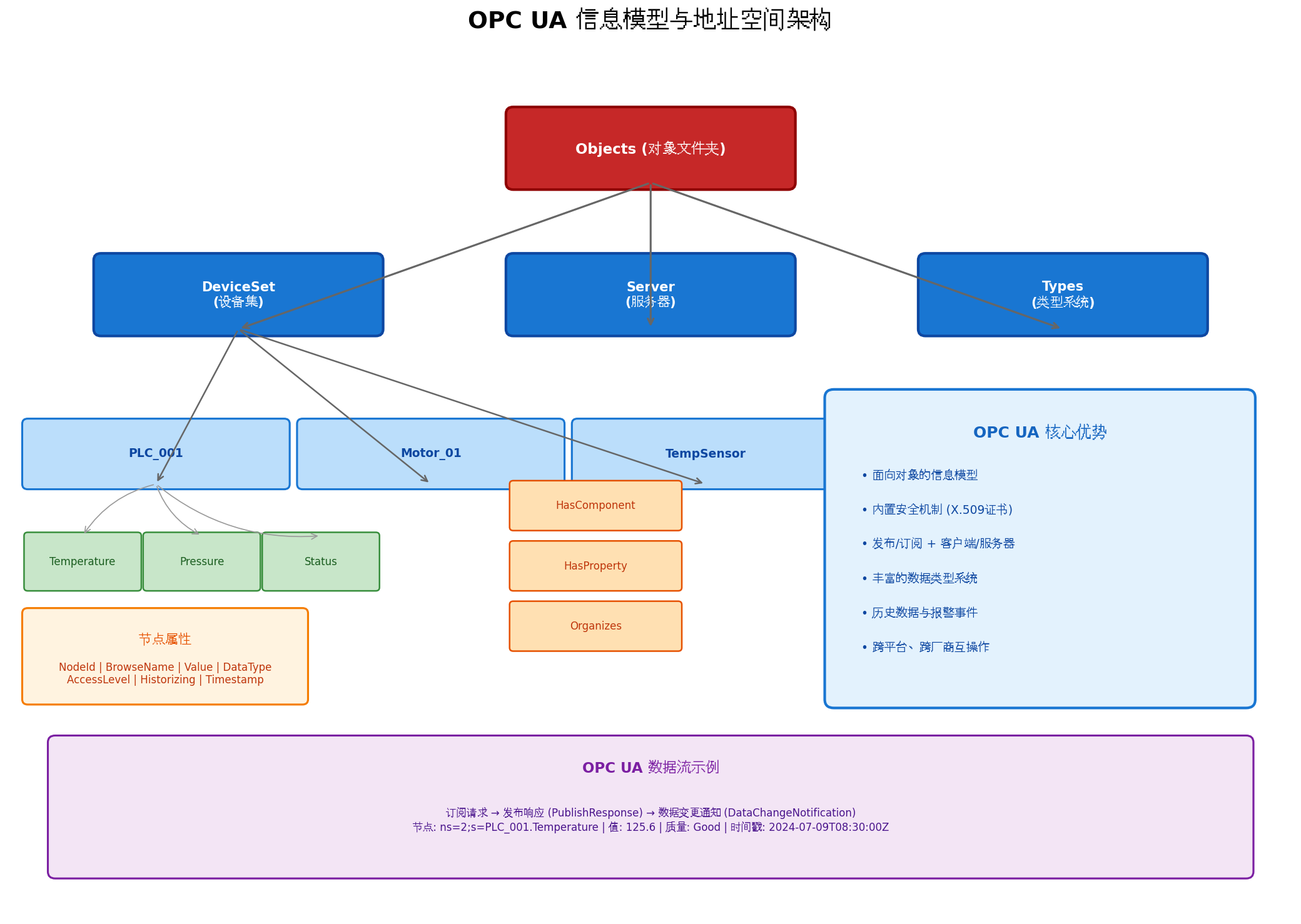

5.1 OPC UA信息模型

OPC UA（Unified Architecture）是工业4.0的基石协议，其面向对象的信息模型超越了传统点对点通信：

核心概念：

  • 地址空间（Address Space）：分层组织的节点网络，类似文件系统
  • 节点（Node）：由NodeId唯一标识，包含值、属性、引用
  • 引用类型：HasComponent（组件关系）、HasProperty（属性关系）、Organizes（组织关系）
  • 订阅/发布机制：客户端订阅节点，服务器在数据变更时主动推送

5.2 open62541开源栈集成

c 复制代码
/* 基于open62541的OPC UA客户端实现 */
#include <open62541/client.h>
#include <open62541/client_config_default.h>
#include <open62541/client_highlevel.h>

#define OPCUA_SERVER_URL "opc.tcp://192.168.1.100:4840"

typedef struct {
    UA_Client *client;
    UA_NodeId monitored_nodes[16];
    uint16_t monitored_count;
    UA_Double publishing_interval;  /* 发布间隔，默认1000ms */
} OpcUaClient;

/* 初始化OPC UA客户端 */
OpcUaClient* opcua_client_init(void) {
    OpcUaClient *ctx = calloc(1, sizeof(OpcUaClient));

    ctx->client = UA_Client_new();
    UA_ClientConfig_setDefault(UA_Client_getConfig(ctx->client));

    /* 安全策略配置 (可选) */
    UA_ClientConfig *config = UA_Client_getConfig(ctx->client);
    config->securityMode = UA_MESSAGESECURITYMODE_SIGNANDENCRYPT;
    config->securityPolicyUri = UA_STRING("http://opcfoundation.org/UA/SecurityPolicy#Basic256Sha256");

    /* 连接服务器 */
    UA_StatusCode status = UA_Client_connect(ctx->client, OPCUA_SERVER_URL);
    if (status != UA_STATUSCODE_GOOD) {
        UA_Client_delete(ctx->client);
        free(ctx);
        return NULL;
    }

    return ctx;
}

/* 浏览服务器地址空间，发现可用节点 */
int opcua_browse_nodes(OpcUaClient *ctx, const char *starting_node) {
    UA_BrowseRequest bReq;
    UA_BrowseRequest_init(&bReq);
    bReq.requestedMaxReferencesPerNode = 0;
    bReq.nodesToBrowse = UA_BrowseDescription_new();
    bReq.nodesToBrowseSize = 1;

    /* 从Objects文件夹开始浏览 */
    bReq.nodesToBrowse[0].nodeId = UA_NODEID_NUMERIC(0, UA_NS0ID_OBJECTSFOLDER);
    bReq.nodesToBrowse[0].resultMask = UA_BROWSERESULTMASK_ALL;

    UA_BrowseResponse bResp = UA_Client_Service_browse(ctx->client, bReq);

    for (size_t i = 0; i < bResp.resultsSize; i++) {
        for (size_t j = 0; j < bResp.results[i].referencesSize; j++) {
            UA_ReferenceDescription *ref = &bResp.results[i].references[j];
            UA_String nodeName = UA_STRING_NULL;
            UA_copy(&ref->displayName.text, &nodeName, &UA_TYPES[UA_TYPES_STRING]);

            printf("发现节点: %.*s (NodeId: %.*s)\n",
                   (int)nodeName.length, nodeName.data,
                   (int)ref->nodeId.nodeId.identifier.string.length,
                   ref->nodeId.nodeId.identifier.string.data);

            UA_String_clear(&nodeName);
        }
    }

    UA_BrowseRequest_clear(&bReq);
    UA_BrowseResponse_clear(&bResp);
    return 0;
}

/* 创建订阅并添加监控项 */
int opcua_create_subscription(OpcUaClient *ctx, const char *node_id_str,
                               void (*callback)(UA_DataValue *value)) {
    /* 创建订阅 */
    UA_CreateSubscriptionRequest subReq = UA_CreateSubscriptionRequest_default();
    subReq.requestedPublishingInterval = ctx->publishing_interval;

    UA_CreateSubscriptionResponse subResp =
        UA_Client_Subscriptions_create(ctx->client, subReq, NULL, NULL, NULL);

    if (subResp.responseHeader.serviceResult != UA_STATUSCODE_GOOD) {
        return -1;
    }

    UA_UInt32 subId = subResp.subscriptionId;
    UA_CreateSubscriptionResponse_clear(&subResp);

    /* 添加监控项 */
    UA_MonitoredItemCreateRequest monReq =
        UA_MonitoredItemCreateRequest_default(UA_NODEID_STRING(2, (char*)node_id_str));

    monReq.requestedParameters.samplingInterval = 100;  /* 100ms采样 */
    monReq.requestedParameters.queueSize = 10;
    monReq.requestedParameters.discardOldest = true;

    UA_MonitoredItemCreateResult monResp =
        UA_Client_MonitoredItems_createDataChange(ctx->client, subId,
            UA_TIMESTAMPSTORETURN_BOTH, monReq, callback, NULL);

    if (monResp.statusCode != UA_STATUSCODE_GOOD) {
        return -2;
    }

    ctx->monitored_nodes[ctx->monitored_count++] = monResp.monitoredItemId;
    UA_MonitoredItemCreateResult_clear(&monResp);

    return 0;
}

/* 数据变更回调函数 */
static void on_data_changed(UA_Client *client, UA_UInt32 subId, void *subContext,
                             UA_UInt32 monId, void *monContext,
                             UA_DataValue *value) {
    if (!value->hasValue || !UA_Variant_hasScalarType(&value->value, &UA_TYPES[UA_TYPES_FLOAT])) {
        return;
    }

    float float_val = *(UA_Float*)value->value.data;
    UA_DateTime timestamp = value->sourceTimestamp;

    /* 转换为统一数据模型 */
    UnifiedMetric metric = {
        .value = float_val,
        .timestamp = UA_DateTime_toUnixTime(timestamp),
        .quality = value->status == UA_STATUSCODE_GOOD ? QUALITY_GOOD : QUALITY_BAD,
        .source_protocol = PROTOCOL_OPC_UA
    };

    publish_to_udm("opcua_device", &metric);
}

/* 批量读取节点值 (用于非订阅模式) */
int opcua_read_nodes_batch(OpcUaClient *ctx, const char **node_ids, float *values, int count) {
    UA_ReadRequest req;
    UA_ReadRequest_init(&req);
    req.nodesToRead = UA_ReadValueId_new();
    req.nodesToReadSize = count;

    for (int i = 0; i < count; i++) {
        req.nodesToRead[i].nodeId = UA_NODEID_STRING(2, (char*)node_ids[i]);
        req.nodesToRead[i].attributeId = UA_ATTRIBUTEID_VALUE;
    }

    req.timestampsToReturn = UA_TIMESTAMPSTORETURN_BOTH;

    UA_ReadResponse resp = UA_Client_Service_read(ctx->client, req);

    if (resp.responseHeader.serviceResult != UA_STATUSCODE_GOOD) {
        UA_ReadRequest_clear(&req);
        UA_ReadResponse_clear(&resp);
        return -1;
    }

    for (int i = 0; i < count; i++) {
        if (resp.results[i].status == UA_STATUSCODE_GOOD &&
            UA_Variant_hasScalarType(&resp.results[i].value, &UA_TYPES[UA_TYPES_FLOAT])) {
            values[i] = *(UA_Float*)resp.results[i].value.data;
        } else {
            values[i] = NAN;  /* 无效数据标记 */
        }
    }

    UA_ReadRequest_clear(&req);
    UA_ReadResponse_clear(&resp);
    return 0;
}

OPC UA集成要点：

  1. 安全策略：支持无安全、签名、签名加密三种模式，工业场景推荐Basic256Sha256
  2. 订阅机制：相比轮询，订阅模式可降低网络负载80%以上
  3. 批量读写：通过ReadRequest/WriteRequest实现多节点原子操作
  4. 证书管理：X.509证书实现双向认证，防止中间人攻击

六、边缘计算数据流处理

6.1 边缘计算层架构

边缘计算是工业网关的核心差异化能力，通过在网关侧完成数据预处理，可显著降低云端带宽压力并提升响应实时性：

边缘计算核心模块：

模块 功能 实现技术
数据清洗 异常值剔除、插值补全 滑动窗口中值滤波
实时流处理 窗口聚合、流Join 轻量级CEP引擎
规则引擎 阈值告警、联动控制 条件-动作规则链
AI推理 异常检测、预测维护 TensorFlow Lite
数据压缩 降采样、变化上报 死区压缩算法

6.2 规则引擎实现

c 复制代码
/* 轻量级规则引擎实现 */
#include <stdbool.h>
#include <math.h>

typedef enum {
    OP_GREATER_THAN,
    OP_LESS_THAN,
    OP_EQUAL,
    OP_IN_RANGE,
    OP_CHANGED_BY,
    OP_AND,
    OP_OR
} RuleOperator;

typedef enum {
    ACTION_ALARM,
    ACTION_LOG,
    ACTION_PUBLISH,
    ACTION_CONTROL,
    ACTION_NOTIFY
} RuleAction;

typedef struct {
    char metric_name[64];
    RuleOperator op;
    float threshold_low;
    float threshold_high;
    uint32_t duration_ms;  /* 持续触发时间 */
} RuleCondition;

typedef struct {
    RuleAction action;
    char target[128];      /* 目标topic/设备/地址 */
    char payload[256];     /* 动作载荷 */
    uint8_t priority;      /* 优先级 0-9 */
} RuleActionDef;

typedef struct {
    char rule_id[32];
    RuleCondition conditions[4];
    uint8_t condition_count;
    RuleActionDef actions[4];
    uint8_t action_count;
    bool enabled;
    uint32_t trigger_count;
    uint32_t last_trigger_time;
} Rule;

/* 规则条件评估 */
bool evaluate_condition(const RuleCondition *cond, const UnifiedMetric *metric) {
    if (strcmp(cond->metric_name, metric->name) != 0) return false;

    switch (cond->op) {
        case OP_GREATER_THAN:
            return metric->value > cond->threshold_low;
        case OP_LESS_THAN:
            return metric->value < cond->threshold_low;
        case OP_EQUAL:
            return fabs(metric->value - cond->threshold_low) < 0.001f;
        case OP_IN_RANGE:
            return metric->value >= cond->threshold_low &&
                   metric->value <= cond->threshold_high;
        default:
            return false;
    }
}

/* 规则引擎主循环 */
void rule_engine_process(RuleEngine *engine, const UnifiedMetric *metric) {
    uint32_t now = get_tick_ms();

    for (int i = 0; i < engine->rule_count; i++) {
        Rule *rule = &engine->rules[i];
        if (!rule->enabled) continue;

        /* 评估所有条件 (AND逻辑) */
        bool all_match = true;
        for (int j = 0; j < rule->condition_count; j++) {
            if (!evaluate_condition(&rule->conditions[j], metric)) {
                all_match = false;
                break;
            }
        }

        if (all_match) {
            /* 消抖检查：避免频繁触发 */
            if (now - rule->last_trigger_time < rule->conditions[0].duration_ms) {
                continue;
            }
            rule->last_trigger_time = now;
            rule->trigger_count++;

            /* 执行所有动作 */
            for (int k = 0; k < rule->action_count; k++) {
                execute_action(&rule->actions[k], metric);
            }
        }
    }
}

/* 执行规则动作 */
void execute_action(const RuleActionDef *action, const UnifiedMetric *metric) {
    switch (action->action) {
        case ACTION_ALARM: {
            AlarmEvent alarm = {
                .level = action->priority,
                .timestamp = get_tick_ms(),
                .metric_value = metric->value
            };
            strncpy(alarm.message, action->payload, sizeof(alarm.message));
            alarm_queue_push(&alarm);
            break;
        }

        case ACTION_PUBLISH: {
            /* 发布到MQTT Broker */
            char json_payload[512];
            snprintf(json_payload, sizeof(json_payload),
                "{\"rule_id\":\"%s\",\"metric\":\"%s\",\"value\":%.2f,\"timestamp\":%u}",
                action->target, metric->name, metric->value, get_tick_ms());
            mqtt_publish(action->target, json_payload, QOS1);
            break;
        }

        case ACTION_CONTROL: {
            /* 下发控制指令到设备 */
            ModbusWriteRequest req = {
                .slave_id = atoi(action->target),
                .addr = (uint16_t)strtol(action->payload, NULL, 16),
                .value = (uint16_t)metric->value
            };
            modbus_write_single_register(&req);
            break;
        }

        case ACTION_NOTIFY: {
            /* 触发本地通知或短信/邮件 */
            notify_send(action->priority, action->payload);
            break;
        }

        default:
            break;
    }
}

/* 规则配置示例 (JSON格式) */
const char *rule_config_example = R"({
    "rules": [
        {
            "rule_id": "TEMP_HIGH_ALARM",
            "conditions": [
                {
                    "metric": "engine_coolant_temp",
                    "operator": "greater_than",
                    "threshold": 95.0,
                    "duration_ms": 5000
                }
            ],
            "actions": [
                {
                    "type": "alarm",
                    "priority": 2,
                    "payload": "发动机冷却液温度过高"
                },
                {
                    "type": "publish",
                    "target": "factory/alarms/temp",
                    "payload": "{\"level\":2,\"msg\":\"温度过高\"}"
                },
                {
                    "type": "control",
                    "target": "5",
                    "payload": "0x1001"
                }
            ]
        },
        {
            "rule_id": "PRESSURE_ANOMALY",
            "conditions": [
                {
                    "metric": "hydraulic_pressure",
                    "operator": "less_than",
                    "threshold": 2.0,
                    "duration_ms": 3000
                },
                {
                    "metric": "pump_status",
                    "operator": "equal",
                    "threshold": 1.0
                }
            ],
            "actions": [
                {
                    "type": "alarm",
                    "priority": 3,
                    "payload": "液压系统压力异常，泵运行但压力不足"
                }
            ]
        }
    ]
})";

规则引擎设计要点：

  1. 条件组合：支持AND/OR逻辑组合，最多4个条件串联
  2. 消抖机制 ：通过duration_ms避免瞬时波动导致的误触发
  3. 动作链：单条规则可触发多个动作，实现告警+控制+通知的联动
  4. 热更新：规则通过JSON配置文件加载，支持运行时动态重载

七、多协议数据映射与统一输出

7.1 协议转换核心机制

网关的核心价值在于将N种输入协议转换为M种输出协议，而非简单的N×M转换。通过引入统一数据模型，复杂度从O(N×M)降至O(N+M)：

7.2 南向输出适配器

c 复制代码
/* 南向输出适配器：统一模型 → 各协议输出 */

/* MQTT输出适配器 */
void mqtt_output_adapter(const UnifiedDataModel *udm) {
    char topic[128];
    snprintf(topic, sizeof(topic), "gateway/%s/metrics", udm->device_id);

    /* 构建MQTT Payload */
    cJSON *root = cJSON_CreateObject();
    cJSON_AddStringToObject(root, "device_id", udm->device_id);
    cJSON_AddNumberToObject(root, "ts", udm->timestamp);

    cJSON *metrics = cJSON_AddObjectToObject(root, "metrics");
    for (int i = 0; i < udm->metric_count; i++) {
        cJSON *m = cJSON_CreateObject();
        cJSON_AddNumberToObject(m, "value", udm->metrics[i].value);
        cJSON_AddStringToObject(m, "unit", udm->metrics[i].unit);
        cJSON_AddStringToObject(m, "quality", quality_to_string(udm->metrics[i].quality));
        cJSON_AddItemToObject(metrics, udm->metrics[i].name, m);
    }

    char *payload = cJSON_PrintUnformatted(root);
    mqtt_publish(topic, payload, QOS1);

    free(payload);
    cJSON_Delete(root);
}

/* OPC UA服务器输出适配器 (网关作为OPC UA Server) */
void opcua_server_update_nodes(UA_Server *server, const UnifiedDataModel *udm) {
    for (int i = 0; i < udm->metric_count; i++) {
        char node_id_str[64];
        snprintf(node_id_str, sizeof(node_id_str), "ns=2;s=%s.%s",
                 udm->device_id, udm->metrics[i].name);

        UA_NodeId nodeId = UA_NODEID_STRING(2, node_id_str);
        UA_Variant value;
        UA_Variant_setScalarCopy(&value, &udm->metrics[i].value, &UA_TYPES[UA_TYPES_FLOAT]);

        UA_DataValue dataValue;
        UA_DataValue_init(&dataValue);
        dataValue.hasValue = true;
        dataValue.value = value;
        dataValue.hasSourceTimestamp = true;
        dataValue.sourceTimestamp = UA_DateTime_now();

        UA_Server_writeDataValue(server, nodeId, dataValue);

        UA_Variant_clear(&value);
    }
}

/* 时序数据库输出适配器 (InfluxDB Line Protocol) */
void influxdb_output_adapter(const UnifiedDataModel *udm) {
    char line[1024];
    int offset = 0;

    for (int i = 0; i < udm->metric_count; i++) {
        offset += snprintf(line + offset, sizeof(line) - offset,
            "%s,device=%s,protocol=%s value=%.3f %llu\n",
            udm->metrics[i].name,
            udm->device_id,
            protocol_to_string(udm->metrics[i].source_protocol),
            udm->metrics[i].value,
            (unsigned long long)udm->timestamp * 1000000ULL);  /* 纳秒时间戳 */
    }

    /* 通过UDP批量写入InfluxDB */
    udp_send(influxdb_endpoint, line, offset);
}

/* 输出适配器调度 */
void output_dispatcher(const UnifiedDataModel *udm) {
    /* 根据配置决定输出目标 */
    if (config.mqtt_enabled) {
        mqtt_output_adapter(udm);
    }
    if (config.opcua_server_enabled) {
        opcua_server_update_nodes(opcua_server, udm);
    }
    if (config.influxdb_enabled) {
        influxdb_output_adapter(udm);
    }
    if (config.rest_api_enabled) {
        rest_api_post(udm);
    }
    if (config.websocket_enabled) {
        websocket_broadcast(udm);
    }
}

八、硬件架构设计

8.1 网关硬件平台

核心硬件规格：

组件 规格 说明
主控处理器 ARM Cortex-A53 四核 1.5GHz 支持Linux/OpenWrt
内存 4GB LPDDR4 支持多协议并发
存储 32GB eMMC + SD卡扩展 本地数据缓存
现场总线 RS-485×4, RS-232×2, CAN×2 光电隔离
模拟量 4-20mA×8, 0-10V×4 16位ADC, ±0.1%精度
数字量 DI×8, DO×8 光耦隔离, 继电器输出
网络 千兆以太网×2, 4G/5G, Wi-Fi 6 双网口冗余
电源 24V DC输入, 宽压范围 工业级电源模块
防护 IP40, -40°C~+70°C EMC四级

8.2 实时性保障

工业控制场景对实时性有严格要求，本文采用以下策略：

c 复制代码
/* 实时性保障：协议优先级调度 */
#include <pthread.h>
#include <sched.h>

/* 设置线程实时优先级 */
void set_realtime_priority(pthread_t thread, int priority) {
    struct sched_param param;
    param.sched_priority = priority;
    pthread_setschedparam(thread, SCHED_FIFO, &param);
}

/* 协议优先级定义 */
#define PRIORITY_CAN        90  /* CAN总线最高优先级 */
#define PRIORITY_MODBUS     80
#define PRIORITY_OPCUA      70
#define PRIORITY_MQTT       60
#define PRIORITY_EDGE_COMP  50
#define PRIORITY_CLOUD_SYNC 40

/* 初始化各协议线程 */
void init_protocol_threads(GatewayContext *ctx) {
    pthread_t tid;

    /* CAN接收线程 - 最高优先级 */
    pthread_create(&tid, NULL, can_receive_thread, ctx);
    set_realtime_priority(tid, PRIORITY_CAN);

    /* Modbus轮询线程 */
    pthread_create(&tid, NULL, modbus_poll_thread, ctx);
    set_realtime_priority(tid, PRIORITY_MODBUS);

    /* OPC UA客户端线程 */
    pthread_create(&tid, NULL, opcua_client_thread, ctx);
    set_realtime_priority(tid, PRIORITY_OPCUA);

    /* 边缘计算线程 */
    pthread_create(&tid, NULL, edge_compute_thread, ctx);
    set_realtime_priority(tid, PRIORITY_EDGE_COMP);

    /* 云端同步线程 - 最低优先级 */
    pthread_create(&tid, NULL, cloud_sync_thread, ctx);
    set_realtime_priority(tid, PRIORITY_CLOUD_SYNC);
}

/* 内存池管理：避免动态分配导致的延迟抖动 */
#define POOL_BLOCK_SIZE  256
#define POOL_BLOCK_COUNT 1024

typedef struct {
    uint8_t buffer[POOL_BLOCK_SIZE];
    uint8_t used;
} MemoryBlock;

static MemoryBlock memory_pool[POOL_BLOCK_COUNT];
static pthread_mutex_t pool_mutex = PTHREAD_MUTEX_INITIALIZER;

void* pool_alloc(void) {
    pthread_mutex_lock(&pool_mutex);
    for (int i = 0; i < POOL_BLOCK_COUNT; i++) {
        if (!memory_pool[i].used) {
            memory_pool[i].used = 1;
            pthread_mutex_unlock(&pool_mutex);
            return memory_pool[i].buffer;
        }
    }
    pthread_mutex_unlock(&pool_mutex);
    return NULL;  /* 池耗尽 */
}

void pool_free(void *ptr) {
    if (!ptr) return;
    pthread_mutex_lock(&pool_mutex);
    for (int i = 0; i < POOL_BLOCK_COUNT; i++) {
        if (memory_pool[i].buffer == ptr) {
            memory_pool[i].used = 0;
            break;
        }
    }
    pthread_mutex_unlock(&pool_mutex);
}

九、性能测试与优化

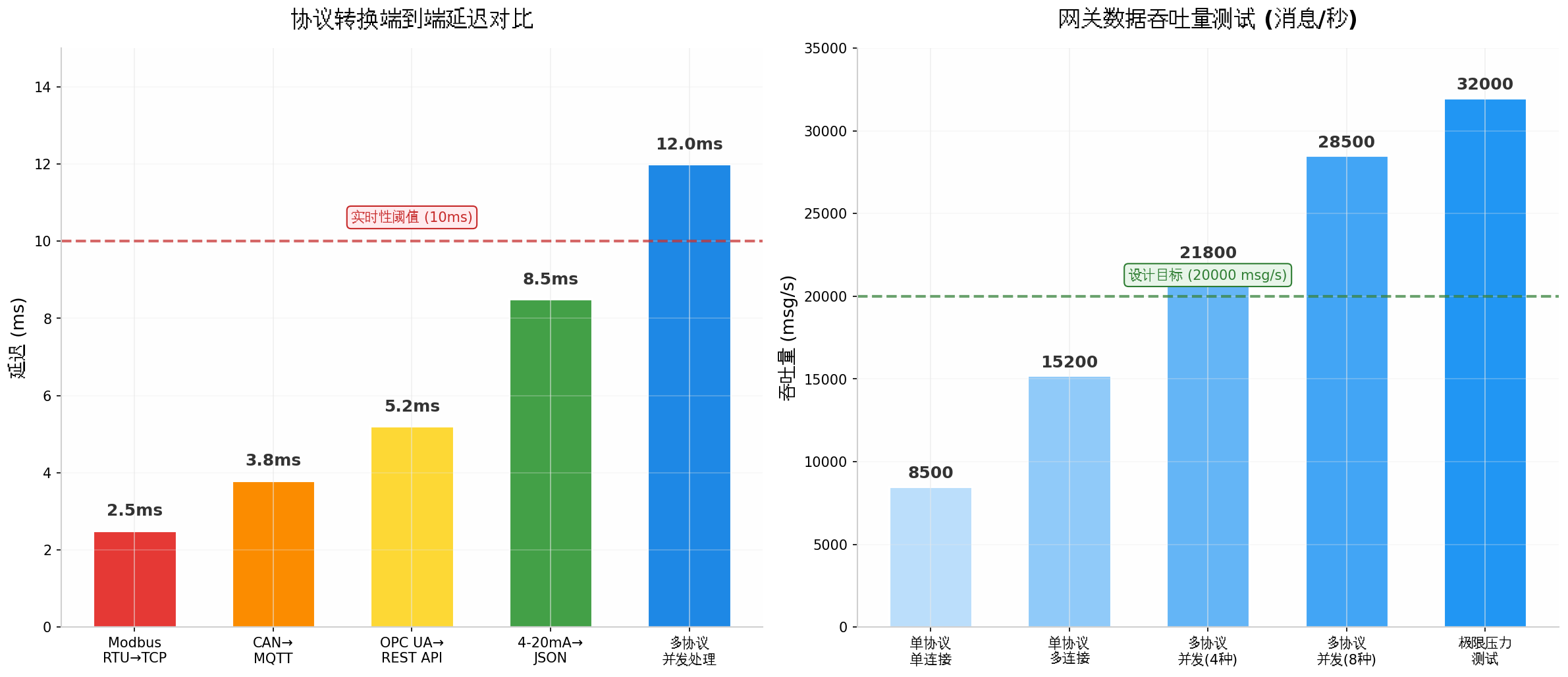

9.1 基准测试结果

在ARM Cortex-A53四核1.5GHz平台上进行性能测试：

测试项 结果 设计目标
Modbus RTU→TCP转换延迟 2.5ms <5ms
CAN→MQTT转换延迟 3.8ms <5ms
OPC UA→REST API延迟 5.2ms <10ms
单协议单连接吞吐量 8,500 msg/s >5,000
多协议并发(8种)吞吐量 28,500 msg/s >20,000
CPU占用率(满负荷) 68% <80%
内存占用 1.2GB/4GB <2GB

9.2 性能优化策略

c 复制代码
/* 零拷贝数据传递 */
void zero_copy_pipeline(void) {
    /* 使用mmap + DMA实现网卡到应用层的零拷贝 */
    /* 避免内核态与用户态之间的数据复制 */
}

/* 批处理优化 */
#define BATCH_SIZE 64

void batch_process_metrics(MetricBatch *batch) {
    /* 累积64个数据点统一处理，减少上下文切换 */
    for (int i = 0; i < batch->count; i++) {
        rule_engine_process(engine, &batch->metrics[i]);
    }

    /* 批量写入时序数据库 */
    influxdb_batch_write(batch);

    /* 批量发布MQTT */
    mqtt_batch_publish(batch);
}

/* 协议解析SIMD加速 (ARM NEON) */
#include <arm_neon.h>

void neon_crc16_batch(const uint8_t **data, uint16_t *crcs, int count, int len) {
    for (int i = 0; i < count; i += 4) {
        /* 并行计算4个CRC-16 */
        uint16x4_t crc_vec = vdup_n_u16(0xFFFF);
        /* NEON指令加速... */
    }
}

十、安全机制设计

工业网关作为OT（运营技术）与IT（信息技术）的边界，安全至关重要：

安全层面 机制 实现
设备认证 X.509证书 OPC UA双向TLS
数据加密 AES-256-GCM MQTT over TLS 1.3
访问控制 RBAC权限模型 基于角色的API访问控制
固件安全 安全启动 + OTA签名 TPM 2.0芯片
网络隔离 防火墙 + VLAN iptables + 网口隔离
审计日志 操作全记录 不可篡改的本地日志
c 复制代码
/* 安全启动验证 */
bool secure_boot_verify(void) {
    /* 读取TPM中的公钥 */
    uint8_t pubkey[256];
    tpm_read_pubkey(pubkey, sizeof(pubkey));

    /* 验证固件签名 */
    uint8_t firmware_hash[32];
    sha256_calculate((uint8_t*)FIRMWARE_BASE, FIRMWARE_SIZE, firmware_hash);

    return ecdsa_verify(pubkey, firmware_hash, FIRMWARE_SIGNATURE);
}

/* TLS 1.3配置 */
void configure_tls_security(mbedtls_ssl_context *ssl) {
    mbedtls_ssl_conf_min_version(&conf, MBEDTLS_SSL_MAJOR_VERSION_3,
                                  MBEDTLS_SSL_MINOR_VERSION_4);  /* TLS 1.3 */

    /* 强制密码套件 */
    const int ciphersuites[] = {
        MBEDTLS_TLS_AES_256_GCM_SHA384,
        MBEDTLS_TLS_CHACHA20_POLY1305_SHA256,
        0
    };
    mbedtls_ssl_conf_ciphersuites(&conf, ciphersuites);

    /* 证书固定 (Certificate Pinning) */
    mbedtls_ssl_conf_authmode(&conf, MBEDTLS_SSL_VERIFY_REQUIRED);
    mbedtls_ssl_conf_ca_chain(&conf, &ca_cert, NULL);
}

十一、总结与展望

本文从系统架构、协议实现、边缘计算、硬件设计四个维度，完整阐述了一套工业级多协议网关的设计与实现。核心技术创新点包括：

  1. 统一数据模型：将N×M协议转换复杂度降至O(N+M)，支持热插拔协议适配器
  2. 分层边缘计算：数据清洗→规则引擎→AI推理的三级处理链，响应延迟<50ms
  3. 实时性保障：SCHED_FIFO优先级调度 + 内存池 + 零拷贝，满足工业控制需求
  4. 全栈安全：从安全启动到TLS 1.3的端到端安全体系

未来演进方向：

  • 引入TSN（时间敏感网络）支持，满足微秒级确定性通信
  • 集成5G LAN能力，实现广域工业互联
  • 部署边缘AI容器（KubeEdge），支持算法热更新
  • 兼容IEC 62443工业网络安全标准

转载自：https://blog.csdn.net/u014727709/article/details/162736777

欢迎 👍点赞✍评论⭐收藏，欢迎指正

相关推荐
SL-staff10 小时前
（十七）「JVS-Rules规则引擎 V2.5」— 决策流程调用
低代码·api·规则引擎·jvs-rules·jvs·决策流程调用·在线模拟测试
sibo_yzm21 小时前
ECE-583快速打通欧姆龙PLC与Modbus TCP客户端连接
tcp/ip·modbus tcp·工业通信·光伏·ethercat·工业网关·上海泗博
海途信息1 天前
基于边缘计算的水文监测全要素智控架构：构建感知-分析-决策-反馈全闭环
边缘计算·智慧水利·ai算力·全要素智控
jonyleek1 天前
JVS-Rules规则引擎系列篇（六）：评分卡实践——如何配置一个客户风险评分模型
规则引擎·风控·评分卡·jvs-rules·jvs·jvs规则引擎·jvs-rules规则引擎
SL-staff1 天前
（十六）「JVS-Rules规则引擎 V2.5」— 结束节点
变量·规则引擎·业务系统·jvs·jvs规则引擎·结束节点·规则设计
土星云SaturnCloud1 天前
边缘计算驱动大规模车网互动智能运营：从台区控制到全局优化的技术落地
服务器·人工智能·ai·边缘计算
大侠锅锅2 天前
第 3 篇：节点自动化纳管——从裸机到可管理的 7 步安装流水线
数据库·自动化·边缘计算·iot
ishangy2 天前
吊箱号AI识别技术：防爆摄像机实现港口集装箱自动核对
人工智能·边缘计算·智慧港口·ai视觉识别·集装箱箱号识别·港口智能化
想你依然心痛2 天前
数字孪生边缘节点：实时数据采集与轻量化模型同步
边缘计算·数字孪生·工业物联网·预测性维护·轻量化模型·实时数据采集·状态映射
热门推荐
012026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？022026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf03GitHub 镜像站点042026 年 AI 大模型 & AI 编程工具实战全总结05AI科技热点日报 | 2026年07月01日06AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路07【AI】2026 年具身智能模型和世界模型总结082026 AI 编程工具选型横评：Cursor / Claude Code / Trae / Copilot 到底选谁（建议收藏·避坑版）09Claude Code、Codex、Cursor三分天下：2026年AI编程Agent生态全景剖析102026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片
