干了多年的工业控制，如果说有什么东西让我最"敬畏"，不是那些复杂的算法，也不是高深的理论，而是干扰。在安静的实验室里，一块板子跑得再好，到了车间可能连几分钟都撑不住。变频器一启动，传感器数据乱跳；电机一反转，单片机直接复位。
这些年，我在现场跟干扰"死磕"了无数次，发现电容、电感、弧线布线三者协同，能解决现场的大部分干扰。
一、电容------把高频噪声"短路"掉
电容是抗干扰的第一道防线，也是被用得最滥、最容易被忽视的一道防线。
我的原则很简单：电容是用来给高频噪声**"** 提供一条低阻抗的短路路径 " 的。 噪声来了，让它从电容上走，别往芯片里钻。
0.1μF+10μF 的组合
在每个核心芯片的电源引脚旁边，我一定并联0.1μF 陶瓷电容和 10~100μF 钽电容 。0.1μF对付高频噪声（几十MHz以上），钽电容对付低频纹波（几百kHz以下）。两个电容各管一段，谁也替不了谁。
关键细节：电容必须紧靠芯片引脚 。电容离得越远，引线电感越大，高频噪声就"看"不到这颗电容。我在现场见过很多板子，电容放得老远，过孔穿来穿去，等于没放。连线的原则是：尽量粗、尽量短 ，电容的地端要用最短的过孔直接打到地平面。
电源入口的大电容不能省
在控制柜的总电源入口处，一定要放一个大容量的电解电容（100μF以上），配合一个0.1μF陶瓷电容。工业现场的电源线动不动几十米长，等效电感很大，电机启动瞬间电压会塌陷。大电容就相当于"蓄水池"，扛得住这种瞬时冲击。
大功率设备旁边的 " 防火墙 "
在变频器、接触器这些强干扰源旁边，我会在它们的电源线上额外加一组电容（0.1μF+10μF），靠近干扰源放置。这相当于在干扰源和敏感电路之间树起一道"防火墙"------噪声还没跑出来，就被电容就地吸收了。
二、电感------把高频噪声"堵"回去
如果说电容是"疏通"，那电感就是"堵截"。电感对高频信号呈现高阻抗，能把高频噪声挡在门外。两者配合使用，才能把电源线上的干扰彻底"消灭"。
电源入口的 " 磁珠 + 电容 " 组合
在我的设计中，电源入口的标准配置是：磁珠**→** 电容（ 0.1μF ） → 电容（ 10μF ） 。磁珠（铁氧体磁珠）对高频噪声有很强的吸收能力，能把MHz级别以上的干扰衰减掉10~20dB。然后是电容把剩下的噪声滤掉。磁珠要放在靠近噪声源（或电源入口）的位置，离远了效果打折。
在之前那篇"工厂智能化改造"的文章里，我提到过一个案例：控制柜加装了电源滤波器和多个磁环，但收效甚微。后来发现根本问题是变频器没接地。把所有变频器接地之后，系统才稳定了大半。这说明电感/磁珠虽然有用，但不能替代接地------它们是互补的，不是替代的。
隔离模块里的 " 秘密武器 "
在伺服驱动器的隔离板设计中，我用了一颗B0505S隔离电源模块。这个模块内部的核心就是变压器（本质上是一个隔离型电感），它把控制侧和驱动侧的电源和地彻底分开，高频噪声根本找不到通路从驱动器窜到控制器。
三、弧线布线------让信号"跑"得更顺畅
电容和电感解决的是器件层面的问题，而弧线布线解决的是PCB 层面 的问题。高频信号线，能用弧线就别用直角，能用****45° 就别用 90° 。
直角走线在拐角处会形成阻抗突变------信号走到拐角，突然遇到一个阻抗不连续的点，一部分能量就会反射回来。反射回来的信号叠加在原信号上，波形就会出现"振铃"和"过冲"。在变频器、电机启停的强干扰环境下，这些反射信号会被进一步放大，轻则数据错乱，重则系统复位。
弧线走线的阻抗变化是渐变的，信号"跑"过去平滑顺畅，反射和辐射都小得多。
时钟线和高速信号线必须走弧线

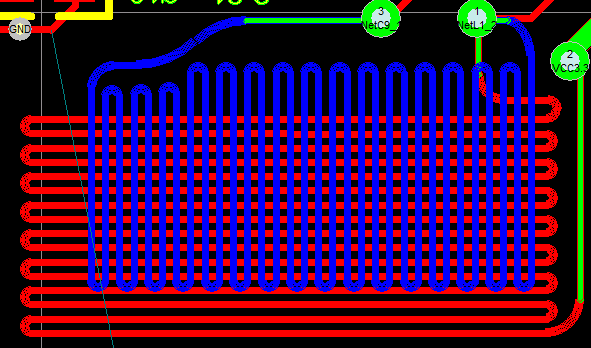

晶振输出的时钟信号、PWM脉冲信号、SPI通信线等，凡是频率超过1MHz的信号线，都用弧线或45°角走线，绝不用直角。在一些超高频信号线的链接上，我也用过如下图的弧形走线，会让信号跑得更顺畅一些。
关键信号线 " 包地 "+" 伴行地线 "
对于特别敏感的信号（比如ADC的模拟输入、复位信号），除了走弧线，还要在两侧用地线"包"起来，把干扰挡在外面。
强弱电分区，信号线走最短路径
PCB布局时，把数字电路和模拟电路分开布置，中间留3mm以上的隔离带-。高频信号线尽量短，避免长距离平行走线产生耦合。实在避不开平行走线时，就在两条线之间加一条地线隔离。
四、三者的协同：一个完整的抗干扰体系
电容、电感、弧线布线------这三样东西单独拿出来，每一样都有效；但把它们组合在一起，才是真正的"抗干扰体系"。
我的设计逻辑是：
- 电源入口 ：磁珠+大电容+小电容------先把外来的干扰"挡"在门外。
- 芯片周围 ：0.1μF+10μF紧靠引脚------把芯片自身产生的噪声"短"掉。
- 信号走线 ：弧线+尽量短+包地------让信号"跑"得顺畅，不被干扰"绊倒"。
- 敏感区域 ：模拟地和数字地分开，单点汇合------防止地线环流。
在工业现场，细节就是可靠性，可靠性就是生命线。
你在 PCB 布线或抗干扰设计中，有过哪些 " 灵光一现 " 的经验？欢迎在评论区聊聊。
后续干货不断，咱们一起在单片机的世界里，共同进步。
