先通俗定义CT分辨率（单位μm）

CT分辨率代表单张图像里1个像素，现实中对应PCB实物多少微米的尺寸：

• 10μm10\mathrm{μm}10μm：画面里1个像素，对应工件真实尺寸101010微米
• 8μm8\mathrm{μm}8μm：1个像素仅对应实物888微米，像素能刻画更小的结构，空间分辨能力更强

分点拆解原文含义

1. 设备推荐值为8μm的原因

8μm8\mathrm{μm}8μm像素粒度更细，可以捕捉BGA锡球内部尺寸偏小的微孔、细微裂纹、微小焊锡缺口；车载、工控BGA有严苛可靠性标准，微米级小孔长期震动会扩展成致命焊点失效，8μm精度能减少细小缺陷漏检，契合精密失效分析的质检要求。

2. 改成8μm会拉长扫描耗时的原理

想要输出尺寸更小的像素，设备需要采集更多投影数据、做更密集的算力重建：

1. X光机要采集更多角度投影图样，硬件曝光耗时增加；
2. 电脑三维重建时像素总量上涨，运算工作量变高；
   最终单次CT扫描节拍变长，单台设备单位时间可检测样品数量下降。

3. 常规筛查沿用10μm的取舍逻辑

量产普通复检、日常抽样场景里，10μm10\mathrm{μm}10μm足以分辨占比超标空洞、锡球桥连、明显偏移这类高发典型不良；细小微米级微孔不属于必拦截缺陷（部分符合行业空洞允收规范）。

保持10μm10\mathrm{μm}10μm能压缩扫描时长，提升产线检测通量，在"缺陷检出够用"的前提下优化生产效率，避免精度过剩、拖慢整条产线节奏。

结合你的BGA质检做决策参考💡

1. 失效分析、客诉不良复盘、高风险车载器件抽检：调成8μm8\mathrm{μm}8μm，降低微小隐患漏判风险；
2. 批量来料复检、良品例行抽检：维持10μm10\mathrm{μm}10μm，平衡缺陷检出能力与产线吞吐效率；
3. 补充误区提醒：分辨率不是越高越好，过度拉高分辨率除了变慢，还会放大基材天然纹理、成像噪点，容易引发算法误判、人工复核工作量上涨。

2

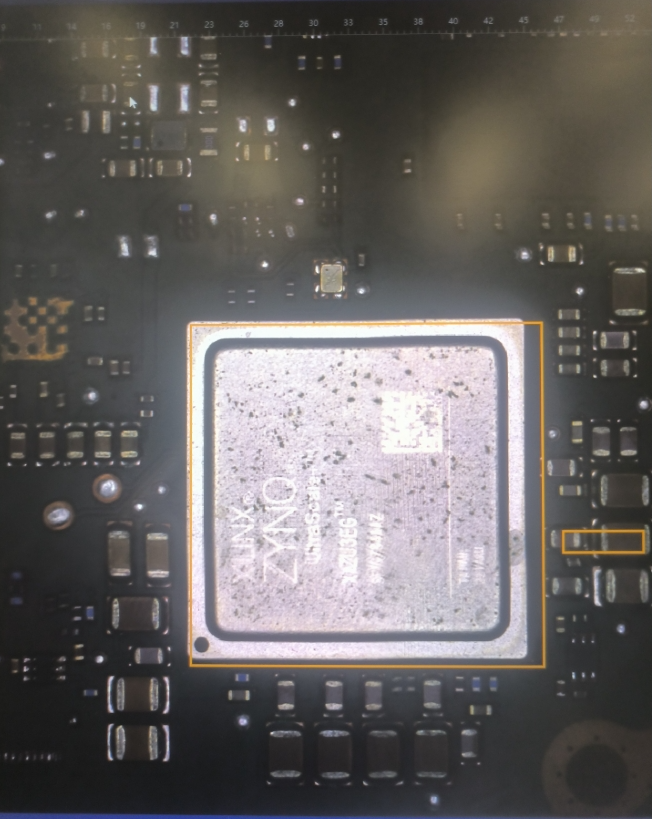

1. 芯片基础信息📌

• 品牌：Xilinx（赛灵思，现归属AMD）
• 产品线：ZYNQ UltraScale+（异构SoC，ARM处理器+FPGA可编程逻辑）
• 型号：XCZU3EG ，封装格式为FBGA‑784（BGA球栅阵列封装），底部依靠阵列排布锡球完成PCB焊接，是X光检测的典型高优先级器件
• 硬件架构：四核Cortex‑A53（高性能ARM）+双核Cortex‑R5（实时硬核）+FPGA可编程逻辑单元，常部署在工业控制、车载域控、机器视觉、嵌入式工控板

2. X光成像画面分析

1. 成像对象：X光穿透芯片金属顶盖，对底部整片BGA锡球阵列做无损透视；芯片表层斑驳黑点是顶盖表面污渍/氧化，不属于焊点缺陷，无需判定NG。
2. BGA焊点需排查的典型不良项 ：
   • 锡球空洞：锡球内部孔隙，车载、工业设备长期震动会引发接触电阻升高、通信断连
   • 桥连短路：相邻锡球被焊锡连通，直接造成芯片供电/信号短路宕机
   • 锡球偏移、冷焊、锡量不足，易产生间歇性功能故障
3. 周边元件品类区分：芯片四周方形小件为贴片阻容、功率电感，右侧方框圈选的器件属于无源电感，X光可顺带核查其底部焊点开裂、空洞问题
4. 板材参数：底部标注PCB尺寸：长250.0mm、宽133.0mm、板厚2.0mm

3. 行业应用与质检建议💡

适用场景

XCZU3EG主打中低算力嵌入式方案，多用于车载电控、工业视觉相机、储能主控板、工业自动化设备，产品对焊点抗震、高低温可靠性要求严苛。

产线质控要点

1. ROI框选：沿黄框范围划定整块BGA芯片检测区域，算法自动扫描阵列内每一颗锡球；给BGA配置比普通阻容件更严格的空洞占比放行阈值
2. 掩码设置：芯片金属顶盖区域添加屏蔽掩码，顶盖表面脏污不纳入缺陷统计，规避误判
3. 缺陷分级：锡球桥连直接判定报废；大面积连片空洞强制NG；少量微小空洞依据车载/工业行业规范做抽样可靠性复测

补充风险提示⚠️

该款BGA引脚总数784颗，焊点隐蔽无法肉眼核验，X光无损检测是拦截隐性焊接缺陷的核心工序；焊点失效装车/装机后返修成本极高，严重时会触发整机功能宕机。

3

整体定性

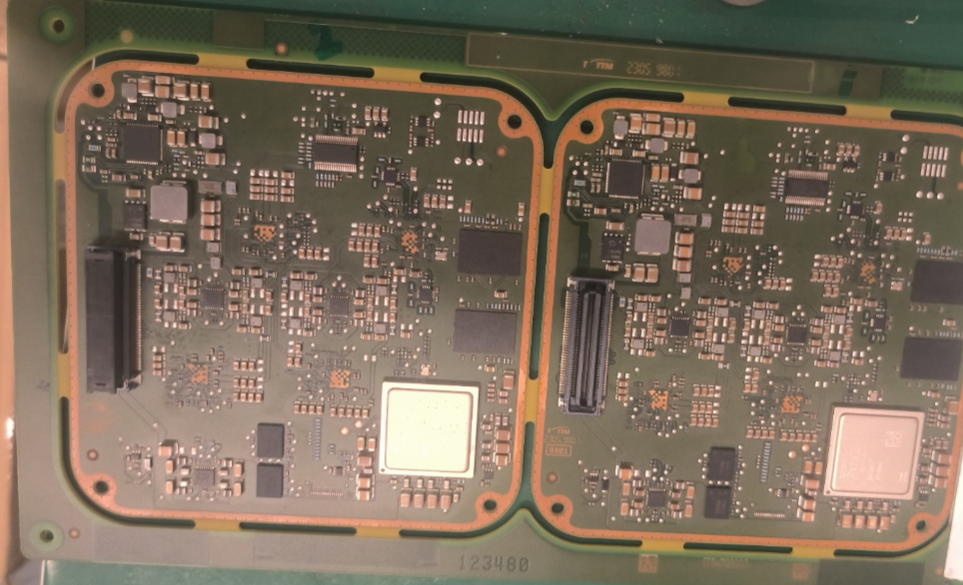

这是连体拼板形式的两块同款车载电控子板（模组PCB），属于汽车电子零部件，拼板设计是SMT贴片加工的量产工艺形式，贴片完成后后续会分切成两块独立单板，一般用于车载域控制器、车灯驱动、车身控制模块、自动驾驶配套子硬件，需要X光做BGA、精密连接器焊点无损质检。

元器件按品类拆解

1. 半导体IC（Integrated Circuit）

1. 板面下方大块方形亮白器件：BGA封装主芯片（主控SOC、MCU或存储芯片），依靠底部阵列锡球焊接，是X光质检最高优先级点位，重点筛查锡球空洞、桥连、冷焊偏移，缺陷会造成设备死机、通信异常。
2. 板面零散黑色小型方块IC：电源管理芯片、信号收发芯片，管控供电稳压、车载信号传输。

2. 连接器（Connector）

两块单板中部竖向黑色长件：高密度板对板BTB连接器，用来把子板和机箱主板互联，传输车载高速信号与供电；引脚细密，易产生锡珠短路、单引脚虚焊问题。

3. 无源分立器件（Passive Components）

• 大量微型贴片MLCC陶瓷电容、贴片电阻：完成分压、滤波、阻抗匹配，适配车载复杂电磁环境；
• 方块银色器件：贴片功率电感，搭建DC-DC降压电源回路，给芯片供给稳定电压。

4. PCB结构特征

1. 橙色闭合环线：屏蔽接地边框（板内屏蔽框槽位），后续会加装金属屏蔽罩，抑制车载电磁干扰，满足汽车EMC合规要求；
2. 外侧大板基材为工艺拼板边框，印有批次编码123480做生产溯源，四角开孔用于产线治具定位、螺丝装配固定；
3. 双模组布局：左右电路元器件排布高度一致，是标准化双腔并联冗余/双通道设计，提升车载工况可靠性。

X光上位机质检落地建议💡

1. ROI分区：左右两块单板分开划定检测区域，两块单板独立统计不良率，排查单侧拼板贴片工艺偏差；BGA芯片、BTB连接器收紧空洞判定阈值，车载产品对焊点寿命、抗震可靠性要求严苛。
2. 掩码配置：BGA硅芯片本体、连接器塑胶外壳做掩码屏蔽，仅检测底部焊锡区域，压低算法误报；橙色屏蔽框金属镀层区域不纳入空洞判定。
3. 日志归档：车载零部件质控标准严苛，所有缺陷坐标、判定结果、人工复判记录按规范留存审计日志，可应对车企来料品质审核、产品售后故障溯源。

场景补充⚠️

车载PCB要经受路面震动、高低温交变环境，BGA焊点空洞、BTB引脚虚焊，长期使用会出现间歇性断连、功能失效，X光无损检测是汽车电子产线拦截隐蔽焊接缺陷的核心质控手段。

4

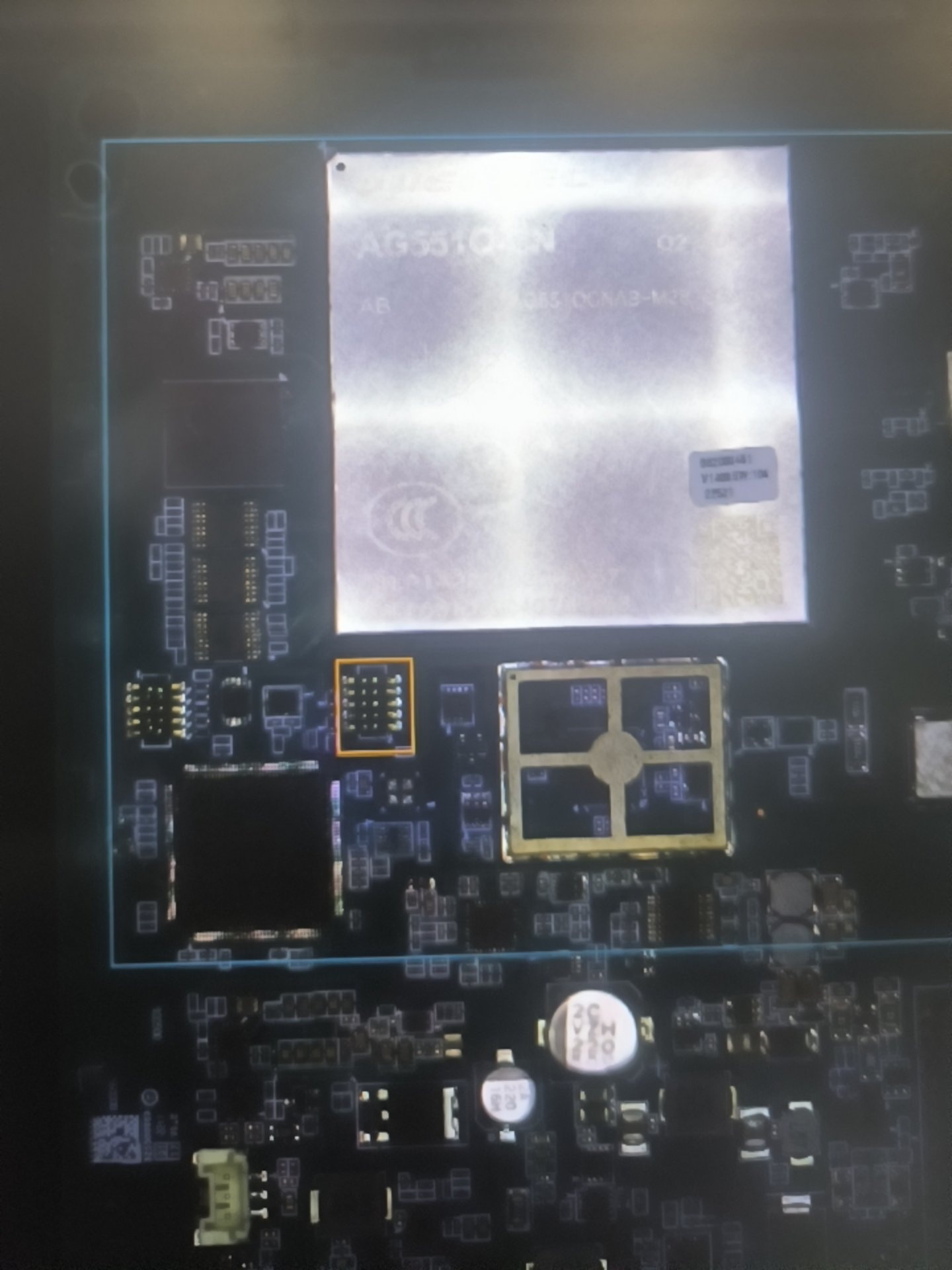

X光PCB成像分区元器件类型拆解（按画面区域逐个标注components分类）

1. 蓝色外框：ROI检测区域（非实体元器件）

是上位机X光检测软件划定的质检范围，算法仅在框内执行焊点缺陷识别、空洞占比测算，用于计算批次直通率、误报率。

2. 上方大面积高亮矩形：BGA封装主IC（半导体集成电路，Component大类：IC）

• 型号丝印可辨识出AG5510A3N，属于BGA芯片封装，依靠底部阵列锡球完成PCB焊接；X光画面发白是高密度硅晶圆、大量焊球对X射线强吸收造成。
• 检测项目：BGA锡球空洞、焊点桥连、焊点偏移、底部冷焊。

3. 橙色方框：双排贴片母排针（大类：Connector连接器，子类SMT贴片板对板插座，规格2×5P）

承接上一张特写图，用于板间供电、信号插接；镀金触点在X光成像呈亮黄色，质检关注引脚焊点空洞、相邻引脚短路、虚焊脱焊。

4. 右侧金色十字分格构件：金属电磁屏蔽罩（大类：Shielding Can屏蔽件，归属结构连接器/EMC防护组件）

PCB电磁屏蔽区核心部件，镀金金属壳体用来隔绝射频干扰，十字筋起到结构加固、分区隔离电磁干扰的作用；重点检测屏蔽罩外圈接地焊盘是否虚焊脱焊（脱焊会导致EMC屏蔽性能失效）。

5. 画面零散小型深色轮廓：无源分立器件（Passive Components）

1. 方形小件：贴片电阻、MLCC多层陶瓷电容，PCB最常见无源物料；X光核验电容内部分层、焊点锡量不足、空洞开裂隐患；
2. 底部带圆形刻印物件：电解电容/钽电容，承担电源滤波稳压功能；
3. 左下角浅黄绿色小件：微型USB类板端连接器（Connector子类），作为外设数据、供电接口。

上位机物料标签配置建议💡

1. 建立4类物料枚举：IC(BGA)、Connector、ShieldCan、Passive(R/C)，给不同品类配置独立空洞阈值，降低跨品类判定带来的误报；
2. 屏蔽罩金属本体设置掩码屏蔽，仅分析外圈接地焊点，不对金属壳体做空洞检测；
3. 所有点位的缺陷判定、人工复判结果按GB规范写入审计日志，支撑批次不良复盘。

5

元器件（Components）类型分级标注（适配X光上位机物料分类、缺陷统计）

一、大类归属：Connectors（连接器/接插件）

不属于电阻、电容、IC半导体、晶振等无源/芯片品类，归互连接插件大类，用于板间供电、信号传输。

二、二级细分品类：Pin Header（排针），具体规格

1. 排布：双排2×5P（2列、每列5针，合计10点位）
2. 焊接工艺：SMT贴片式（表面贴装，非通孔直插DIP）
3. 子类名称：贴片立式双排母座（插座端，用来对接公头排针）
4. 标准物料命名参考（EDA封装命名）：HDR-F-SMT_2x5（HDR=Header接插件、F=母座Socket）

三、按连接器互连场景再细分

• 互连模式：Board‑to‑Board（板对板BTB）连接器，实现两块PCB模组电气连通；也可搭配线束做板对线（Board‑to‑Wire）接线
• 触点表面工艺：X光高亮黄色区域为镀金触点（降低接触电阻、抗氧化，提升插拔寿命）
• 塑胶基材：耐高温工程塑料（PA66/LCP），负责引脚绝缘固定

四、上位机检测系统物料标签落地建议💡

1. 物料枚举标签：ComponentType=Connector、SubType=SMT_DoubleRowHeader_Female_2x5
2. ROI质检规则复用：连接器专属缺陷判定标准（桥连短路、焊点空洞、引脚偏移、焊盘脱焊），不和BGA芯片、无源电容共用阈值，降低误报
3. 报表归类：批量做质量统计时，所有排针类不良统一汇总到「连接器品类不良率」，独立核算直通率

五、易混淆品类区分（避免分类标错）

相近物料	区分关键点
BGA芯片	底部阵列锡球做封装互联，属于半导体IC，不是连接器
贴片电容/电阻	无源器件，无插拔对接结构
通孔直插排针	引脚穿过PCB开孔焊接（DIP工艺），本物件是表层贴片SMT结构

6

DBC屏蔽区（IGBT功率模块DBC基板屏蔽铜区）完整解析

适配你X光/CT上位机IGBT检测业务场景

一、基础定义

DBC = 覆铜陶瓷基板（Direct Bond Copper），三层标准结构：上层功能铜箔 + 陶瓷绝缘层 + 底层接地铜箔

DBC屏蔽区：DBC基板上专门蚀刻出的大面积接地铜箔/隔离铜箔区域，分为两种：

1. 底层全域屏蔽层：DBC底部整片铜箔（直接贴合模块散热铜底板，永久接地）
2. 上层局部屏蔽隔离区：上层铜箔中，环绕IGBT芯片、栅极驱动走线的独立接地铜箔孤岛

二、两大核心作用

1. 电磁屏蔽（EMC核心）

IGBT开关频率可达20kHz以上，高速通断会产生强电场、磁场干扰：

• 底层整片接地铜箔：屏蔽功率回路对驱动信号的串扰，抑制寄生电容耦合；
• 上层芯片周边隔离屏蔽区：隔开高压功率铜箔与细小栅极信号线，防止高压干扰驱动芯片误触发、模块炸管；
• 高频SiC模块常用夹层屏蔽DBC：多层陶瓷中间增加独立屏蔽铜层，完全隔离上下功率回路。

2. 散热均衡（热屏蔽/均温）

屏蔽区大面积铜箔导热效率极高：

• 快速分散芯片发热点，降低局部温升；
• 让焊层热量均匀传导至底部散热底板，避免局部高温导致焊层空洞扩大；
• X光检测时，屏蔽铜箔区域灰度均匀，可作为ROI定位基准。

三、X光检测业务重点（和你的软件强相关）

1. 成像识别特征

1. 屏蔽区铜厚更大，X光穿透衰减强，图像呈现均匀深灰色大块区域；
2. 芯片、焊层、走线分布在屏蔽区内部/边缘，软件通过屏蔽区轮廓自动定位Chip检测ROI；
3. 屏蔽区无空洞检测需求，但屏蔽区与陶瓷层分层、铜箔脱落属于重大不良。

2. 软件检测逻辑

1. XY坐标矫正基准：屏蔽区规整矩形轮廓作为Mark定位靶区，自动校正板材偏移、板弯畸变；
2. 缺陷分区过滤：AI算法自动区分「屏蔽铜箔」和「芯片焊层」，屏蔽区内不统计空洞，避免误报（降低整机误报率指标）；
3. 分层区分 ：
   • Chip层：芯片与DBC上层屏蔽区之间的焊层空洞检测；
   • DBC层：DBC底层屏蔽区与模块铜底板之间的二次焊层空洞检测；
4. 屏蔽区边缘铜箔蚀刻缺口、断线、铜箔缺失，单独列为外观不良项记录进GB质量日志。

四、屏蔽区相关不良缺陷（产线高频）

1. DBC屏蔽层分层/脱铜
   陶瓷与铜箔焊接界面出现大面积空洞、剥离，X光图像屏蔽区出现大面积白斑，热阻飙升，模块长期运行过热失效。
2. 屏蔽区接地隔离短路
   上层功率铜箔毛刺连通屏蔽接地区，造成模块直通短路，上电直接炸管。
3. 屏蔽铜箔蚀刻残留/缺口
   隔离屏蔽区缺口，屏蔽效能下降，驱动信号干扰超标，设备频繁误报警。
4. 屏蔽区焊层空洞超标
   底层屏蔽区与散热底板焊接空洞过大，散热失效，芯片温升超标。

五、和PCB屏蔽区、背钻残桩区分

1. DBC屏蔽区：陶瓷基板上的接地铜箔，功率模块内部，X光检测核心基准区域，无过孔残桩；
2. PCB屏蔽地铜：电路板接地铺铜，高速信号需要背钻消除过孔残桩，防止信号谐振失真；
3. 背钻残桩：仅存在于PCB通孔，DBC无通孔结构，不存在残桩工艺。

六、上位机软件适配要点

1. 体数据预处理阶段：基于屏蔽区轮廓做板弯矫正、XY坐标矫正；
2. AI分割算法：屏蔽区设置为屏蔽掩码，不参与空洞统计，优化直通率、误报率计算；
3. 质量报表：单独统计DBC屏蔽层分层不良数量，按批次输出屏蔽区不良占比；
4. GB审计日志：记录每片模块屏蔽区检测判定结果、缺陷坐标、复判人员操作记录。

7

逐行完整解析（CommunityToolkit.Mvvm 源码生成特性）

一、整体作用

基于 MVVM CommunityToolkit 源生成器，自动生成带属性通知+数据校验 的登录账号/密码绑定属性，专门用于你的 LoginViewModel 登录页面校验逻辑，配套界面输入框绑定、必填项错误提示。

前置依赖

1. NuGet 包：CommunityToolkit.Mvvm 已安装；
2. ViewModel 基类：ObservableValidator（继承后才支持 NotifyDataErrorInfo 数据校验）；
3. 命名空间引用：

using CommunityToolkit.Mvvm.ComponentModel;
using System.ComponentModel.DataAnnotations;

---

二、逐个特性拆解

1. [ObservableProperty]

核心源生成标记，作用于私有字段，编译时自动生成：

• 公开只读属性：public string Username { get; set; }、public string Password { get; set; }
• 属性变更通知：自动实现 INotifyPropertyChanged，赋值时触发 OnPropertyChanged，界面输入框双向绑定实时同步
• 字段命名规则：私有字段小驼峰 username → 自动生成大驼峰公开属性 Username

生成后的等效手写代码（编译器自动产出，无需手动写）：

public string Username
{
    get => username;
    set
    {
        if (EqualityComparer<string>.Default.Equals(username, value)) return;
        username = value;
        OnPropertyChanged();
    }
}

2. [Required]

System.ComponentModel.DataAnnotations 数据校验特性：

• 标记字段为必填项，空字符串、空白文本都会判定为校验失败；
• 校验报错默认提示："Username 字段是必需的"（可自定义错误文案：[Required(ErrorMessage = "请输入登录账号")]）；
• 仅配合 ObservableValidator 基类生效。

3. [NotifyDataErrorInfo]

校验联动通知特性：

1. 属性值修改后自动触发数据校验；
2. 校验失败时自动触发 INotifyDataErrorInfo 错误变更事件；
3. WPF 界面 Validation.ErrorTemplate 捕获错误，输入框旁自动显示红色校验提示文案；
4. 作用：不用手动写 ValidateProperty() 调用，输入内容实时校验。

4. 字段默认值

private string username = "admin";
private string password = "123456";

页面初始化时默认填充账号密码，方便开发调试；Release产线环境可通过逻辑清空默认值。

---

三、编译后完整自动生成能力汇总

1. 双向绑定属性 Username / Password；
2. 属性变更UI自动刷新；
3. 输入框实时必填校验；
4. 校验错误自动反馈到界面控件；
5. 完全替代手写 INotifyPropertyChanged + 手动校验代码，大幅精简ViewModel。

---
