雷达导引头体制演进、技术特点与数学模型

摘要

雷达导引头是精确制导武器末段制导系统的核心传感器，直接决定了导弹在复杂电磁环境下的目标截获概率、跟踪精度与抗干扰能力。本文立足于雷达系统工程与制导控制理论，系统梳理了从二战德国"瀑布"导弹至今八十年间雷达导引头的技术演进历程，厘清每一次体制跃迁背后的作战需求与物理约束；其次，从能源体制（主动/半主动/被动）与工作体制（圆锥扫描/单脉冲/相控阵/毫米波/多模复合）两个维度，剖析各类导引头的技术特征与适用场景；随后，讨论了雷达距离方程、Swerling RCS 起伏统计模型，并给出了检测概率 Pd​与虚警概率 Pfa​的定量关系；最后，结合公开情报与文献，对比分析了国内外现役及在研典型导引头（PL-15/PL-17、AIM-120D/AIM-260、"流星"）的技术水平。为后续的信号处理、跟踪滤波、对抗仿真及 Python 实现奠定基础。

1. 引言

在现代信息化战争中，超视距空战与精确打击能力的核心瓶颈已从推进系统提供的动力射程，转向探测制导系统提供的信息支援能力。雷达导引头作为导弹的"眼睛"，承担着末段目标搜索、截获、识别、跟踪直至命中评估的全链条任务。随着隐身飞行器（Low Observable, LO）的普及与数字射频存储器（Digital Radio Frequency Memory, DRFM）等先进电子对抗（ECM）手段的广泛应用，导引头面临的电磁环境日益恶劣，对其检测灵敏度、角分辨率、抗干扰鲁棒性及智能化水平提出了严苛挑战。

理解雷达导引头的技术本质，必须将其置于历史发展的宏观坐标系中，考察其如何在"探测能力---体积重量---抗干扰性能---成本"的多维约束下进行权衡优化。本文旨在通过严谨的技术分析与公式推导，全面阐述雷达导引头的工作原理与工程实现。

---

2. 雷达导引头发展历程：技术迭代的历史逻辑

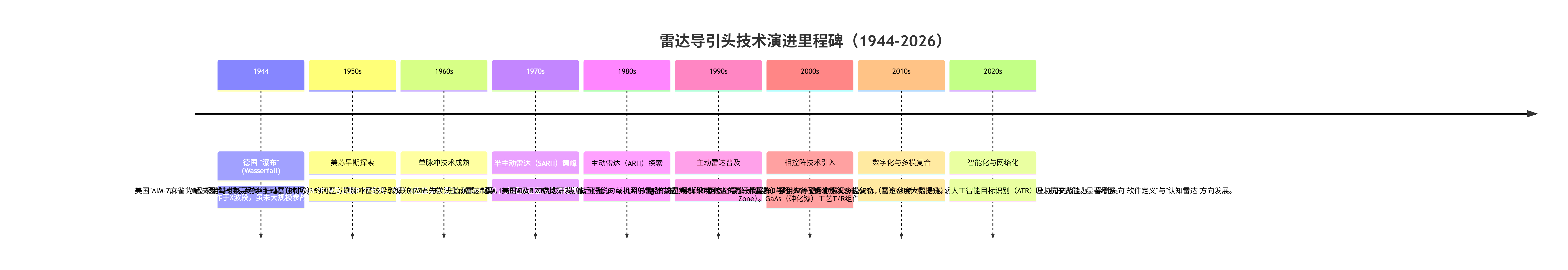

雷达导引头的发展史是一部与电子对抗、空气动力学、微电子技术深度博弈的历史。以下通过详细的时间线与关键技术节点，展现其演进脉络。

历史逻辑分析：

1. 从圆锥扫描到单脉冲：核心驱动力是抗干扰。圆锥扫描利用波束旋转产生的幅度调制提取角度信息，极易受倒相干扰欺骗；单脉冲利用同一时刻多个波束的回波比幅/比相，从根本上消除了幅度调制的脆弱性。

2. 从半主动到主动：核心驱动力是战术灵活性。半主动体制下载机必须持续照射目标，无法及时规避威胁或进行脱离；主动体制赋予导弹"发射后不管"能力，极大提升了载机生存能力与多目标交战能力。

3. 从机械扫描到AESA：核心驱动力是反应速度与多功能性。机械扫描帧率低，难以跟踪高机动目标；AESA通过电子移相实现波束毫秒级捷变，可同时执行搜索、跟踪、抗干扰等多种任务，且可靠性更高。

4. 从单一模态到多模复合：核心驱动力是复杂环境适应性。单一雷达在恶劣天气、强干扰或对抗隐身目标时存在局限；多模复合（如雷达+红外成像）利用信息冗余度，显著提升目标识别与抗干扰能力。

---

3. 导引头技术体制分类与原理分析

3.1 能源体制：发射与接收的空间分离

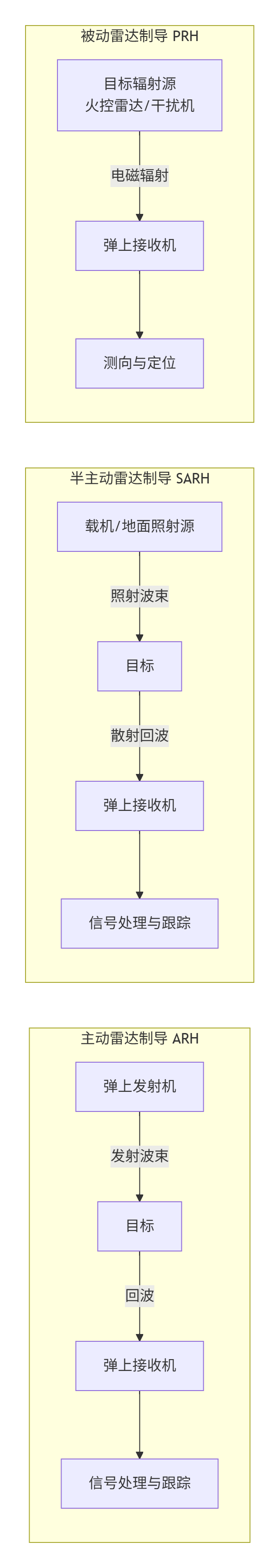

依据发射机与接收机的空间位置关系，雷达导引头可分为主动、半主动、被动三大类。其能量传输路径与系统拓扑如下：

3.1.1 主动雷达制导（Active Radar Homing, ARH）

• 原理：弹上自备完整的发射机和接收机。发射机产生高频脉冲，经天线辐射至空间，遇目标后产生后向散射，接收机捕获并处理回波信号，提取距离、角度、速度等信息。

• 数学模型：涉及双程雷达距离方程（详见第4.1节）。

• 优缺点：优点是"发射后不管"，载机生存率高，多目标攻击能力强；缺点是弹体头部空间与供电能力有限，制约了天线孔径与发射功率，对隐身目标的探测距离受限。

3.1.2 半主动雷达制导（Semi-Active Radar Homing, SARH）

• 原理：弹上仅有接收机，依赖载机或其他平台（如地面雷达、预警机）的持续照射。照射源发射连续波或脉冲信号，目标散射后，弹上接收机接收回波。

• 数学模型：涉及四程雷达距离方程（发射→目标→照射源→目标→导引头），路径损耗较主动体制多一次 1/R2。

• 优缺点：优点是弹上设备简单、成本低、可利用载机大功率照射源；缺点是载机必须保持对目标的照射，无法及时规避威胁或进行脱离，战术灵活性差，且易受目标拖曳式诱饵干扰。

3.1.3 被动雷达制导（Passive Radar Homing, PRH）

• 原理：又称反辐射制导。弹上不发射电磁波，仅依靠接收目标本身的电磁辐射（如火控雷达、干扰机、通信设备）进行寻的。通常采用宽频带天线与比幅/比相测向技术确定辐射源方位。

• 优缺点：优点是隐蔽性强（静默攻击）、作用距离远（取决于目标辐射功率）、成本低；缺点是目标关机即丢失，需依赖记忆跟踪或重捕算法，且难以测距（除非多站交会）。

3.2 工作体制：角度测量与波束控制

3.2.1 单脉冲测角技术

单脉冲技术是现役雷达导引头的主流测角技术，因其在一个脉冲重复周期内即可完成角度测量而得名。根据比较参量的不同，分为比幅单脉冲与比相单脉冲，工程中以比幅单脉冲最为常用。

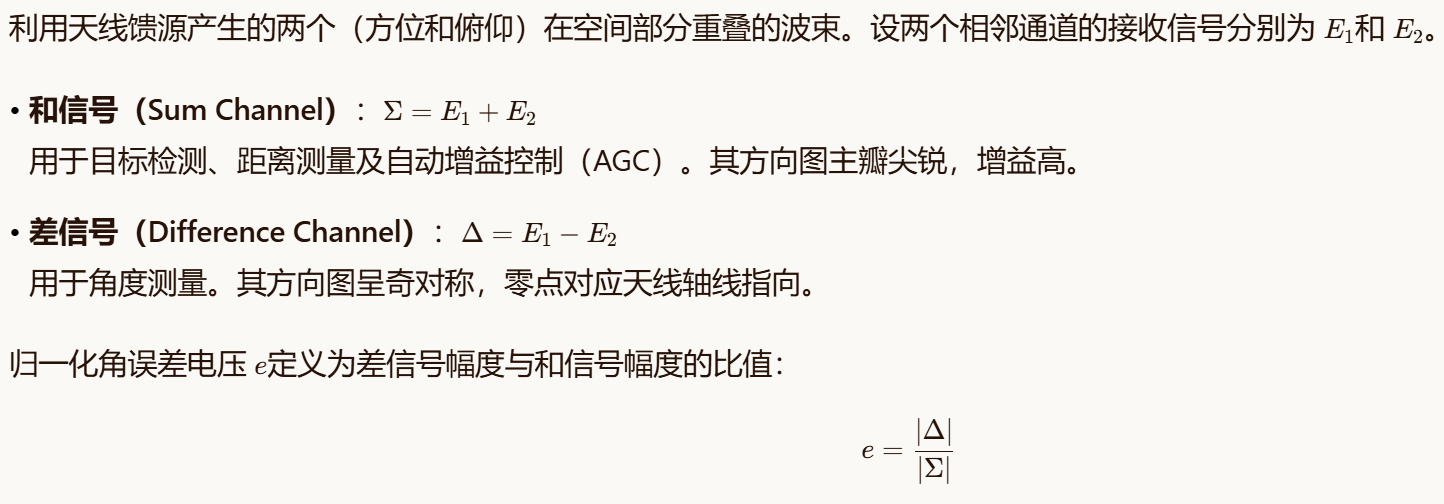

比幅单脉冲原理：

在零点附近，e与目标偏离天线轴线的角度 θ近似呈线性关系：

该误差电压经处理后，驱动伺服系统（机械扫描）或控制相控阵波束指向（电扫描），形成闭环角跟踪回路。

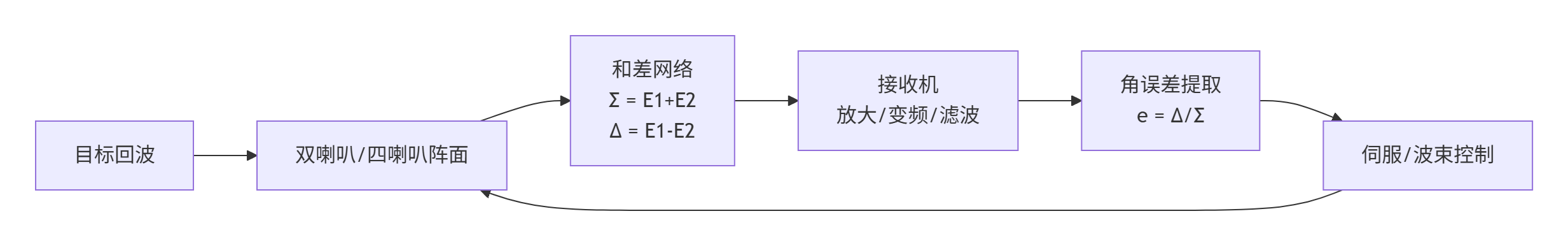

图1：单脉冲导引头角跟踪环路原理框图

技术优势：相比早期的圆锥扫描，单脉冲具有以下显著优势：

1. 测角速度快：单个脉冲即可测角，无需波束旋转。

2. 抗干扰能力强：不易受幅度调制的倒相干扰（RGPO）影响。

3. 测角精度高：利用和差比幅，精度可达毫弧度（mrad）量级。

3.2.2 相控阵技术（PESA/AESA）

相控阵技术通过控制阵列天线各辐射单元的相位（或时延），实现波束在空间的电扫描，无需机械转动天线。

• 无源相控阵（Passive Electronically Scanned Array, PESA）：所有阵元共用一个中央发射机，通过移相器控制各单元信号的相位。优点是无源网络损耗小，功率大；缺点是发射信号形式单一，难以实现同时多波束，且存在单点故障风险。

• 有源相控阵（Active Electronically Scanned Array, AESA）：每个阵元或子阵均配备独立的发射/接收（T/R）组件，包含功率放大器（PA）、低噪声放大器（LNA）、移相器、衰减器等。AESA具有革命性优势：

  1. 波束捷变速度快：微秒级波束切换，可实现"先搜索后跟踪"（TWS）与多目标交战。

  2. 低截获概率（LPI）：可通过复杂波形设计（如频率捷变、低峰值功率、扩频）降低被敌方截获的概率。

  3. 高可靠性：部分T/R组件失效不影响整体工作，容错性强。

  4. 多功能并行：可同时执行搜索、跟踪、识别、抗干扰、通信等多种任务。

  5. 功率孔径积大：阵面功率合成效率高，探测距离远。

现代高端导引头普遍采用基于**GaN（氮化镓）**工艺的AESA。GaN相比传统GaAs（砷化镓），具有更高的功率密度、击穿电压与工作温度，显著提升了导引头的发射功率与高温环境适应性。

3.2.3 毫米波与多模复合导引头

• 毫米波导引头：通常工作在Ka波段（33-36 GHz）或W波段（94 GHz）。波长极短（毫米级），天线波束窄，角分辨率极高，适合末段高精度制导（如末敏弹、近炸引信、小型战术导弹）。但大气衰减严重（尤其雨雾天气），作用距离受限，且器件成本高昂。

• 多模复合导引头：结合不同传感器的优势，实现信息互补与冗余。典型组合包括：

  • 雷达/红外成像复合：雷达全天候工作、测距准；红外成像抗干扰能力强、目标识别率高（可区分诱饵与真目标）。是当前主流发展方向。

  • 雷达/雷达复合：如X波段+毫米波，兼顾作用距离与分辨率。

  • 雷达/激光复合：激光测距精度极高，但易受天气影响。

    多模复合要求导引头具备复杂的传感器融合算法，包括数据配准、时空对齐、状态估计与决策融合，是当前技术发展的前沿。

---

4. 数学模型与性能分析

4.1 雷达距离方程

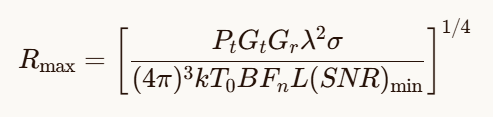

雷达距离方程是描述雷达最大作用距离与各系统参数之间关系的核心公式。对于主动雷达导引头，考虑双程路径损耗，其表达式为：

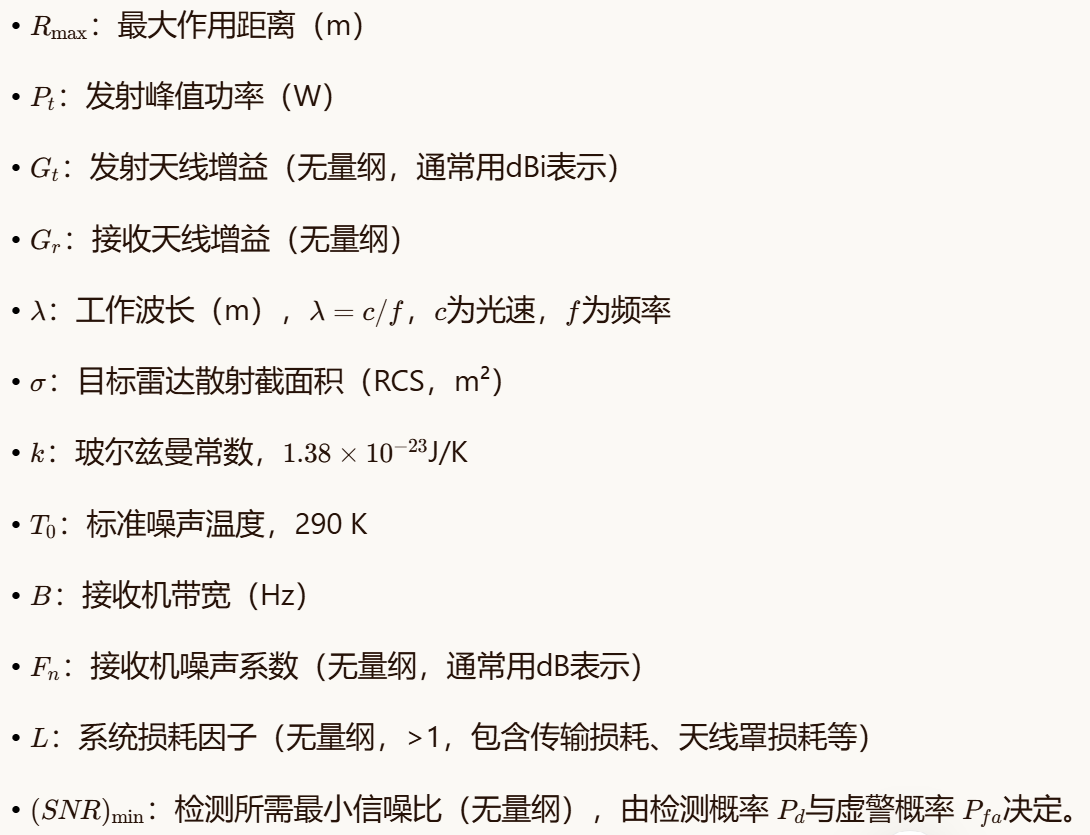

式中各参数含义与单位如下：

参数敏感性分析：

由公式可知，作用距离 Rmax​与发射功率 Pt​和RCS σ的四次方根成正比。这意味着：

1. 功率提升效益递减：要将作用距离提升一倍，需将发射功率提升16倍，这在弹载平台上难以实现。

2. RCS影响巨大：若目标RCS从10 m²降至0.01 m²（隐身目标），作用距离将缩短至原来的约32%（(0.01/10)1/4≈0.316）。这凸显了隐身技术与反隐身技术对抗的残酷性。

3. 波长选择：波长越短（频率越高），天线增益越高，但大气衰减也越大。需在增益与损耗间权衡。

为直观展示 Rmax​随 Pt​与 σ的变化关系，进行仿真如下：

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
from matplotlib import cm

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 雷达参数（典型X波段导引头）
Pt = np.linspace(1, 20, 100)       # 发射功率范围：1-20 kW
sigma = np.linspace(0.01, 10, 100) # RCS范围：0.01-10 m² (隐身到非隐身战机)
Pt_grid, sigma_grid = np.meshgrid(Pt, sigma)

# 常数部分合并（假设其他参数固定）
# C = (G_t * G_r * lambda^2) / ((4*pi)^3 * k * T0 * B * Fn * L * (SNR)_min)
# 此处取相对值，便于观察趋势
C = 1e12  # 归一化常数

# 计算最大作用距离
R4 = C * Pt_grid * sigma_grid
R_max = R4**0.25  # 单位：m

# 转换为km
R_max_km = R_max / 1000

# 绘制3D曲面图
fig = plt.figure(figsize=(10, 7))
ax = fig.add_subplot(111, projection='3d')
surf = ax.plot_surface(np.log10(Pt_grid), np.log10(sigma_grid), R_max_km,
                       cmap=cm.viridis, alpha=0.9, linewidth=0, antialiased=True)

ax.set_xlabel('log₁₀(发射功率 $P_t$) [kW]')
ax.set_ylabel('log₁₀(目标RCS $\sigma$) [m²]')
ax.set_zlabel('最大作用距离 $R_{max}$ [km]')
ax.set_title('主动雷达导引头最大作用距离 $R_{max}$ 随功率与RCS的变化曲面')

# 添加颜色条
fig.colorbar(surf, shrink=0.6, aspect=20, label='$R_{max}$ (km)')

plt.tight_layout()
plt.savefig('radar_range_equation_surface.png', dpi=300)
plt.show()

图2：主动雷达导引头最大作用距离 Rmax​随发射功率 Pt​与目标RCS σ的变化曲面。可见RCS的微小变化会引起作用距离的剧烈波动，而功率增加对距离的提升效果相对平缓。

4.2 Swerling 起伏模型与检测性能

实际目标的RCS并非恒定值，而是随目标姿态角、飞行状态及雷达极化的变化而随机起伏。Swerling模型描述了四种典型的起伏统计特性，是分析雷达检测性能的基础。

4.2.1 Swerling 模型定义

设 σˉ为目标RCS的平均值。

1. Swerling I：扫描间瑞利起伏，脉冲间恒定。适用于大型复杂目标（如轰炸机），其回波由大量独立散射中心合成，且在一个扫描周期内姿态变化不大。

2. Swerling II：脉冲间瑞利起伏。适用于Swerling I型的快起伏情况，即在一个扫描周期内目标姿态变化显著，导致每个脉冲的RCS独立变化。PDF：同Swerling I。

3. Swerling III：扫描间 χ2（4自由度）起伏，脉冲间恒定。适用于有一个主导散射中心（如垂直尾翼、进气道）加上多个较小散射中心的目标（如战斗机）。

4. Swerling IV：脉冲间 χ2（4自由度）起伏。适用于Swerling III型的快起伏情况。PDF：同Swerling III。

工程意义：Swerling I/II模型适用于复杂目标，Swerling III/IV模型更贴近具有明显强散射源的战斗机目标。导引头设计时，需根据预期作战目标类型选择合适的起伏模型进行性能评估。

4.2.2 检测概率 Pd​与虚警概率 Pfa​

雷达检测本质上是一个二元假设检验问题：

• H0​：只有噪声（目标不存在）

• H1​：信号加噪声（目标存在）

对于非起伏目标（Swerling 0），检测概率 Pd​可由Marcum Q函数给出。对于Swerling起伏目标，Pd​需通过积分计算。以Swerling I为例，在N个脉冲积累下，Pd​的近似表达式为：

仿真：Swerling I与III的PDF对比

import numpy as np
import matplotlib.pyplot as plt
from scipy.stats import rayleigh, gamma

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

sigma = np.linspace(0, 10, 500)
sigma_bar = 1.0  # 平均RCS

# Swerling I: Rayleigh Distribution
pdf_I = 1/sigma_bar * np.exp(-sigma/sigma_bar)

# Swerling III: Chi-square distribution with 4 degrees of freedom
# Equivalent to Gamma distribution with shape k=2, scale=sigma_bar/2
theta = sigma_bar / 2
pdf_III = gamma.pdf(sigma, a=2, scale=theta)

plt.figure(figsize=(8, 5))
plt.plot(sigma, pdf_I, label='Swerling I (瑞利分布)', linewidth=2)
plt.plot(sigma, pdf_III, label='Swerling III ($\chi^2_4$ 分布)', linewidth=2)
plt.xlabel('RCS $\sigma$ (m$^2$)')
plt.ylabel('概率密度 $p(\sigma)$')
plt.title('Swerling I 与 Swerling III 的 RCS 概率密度函数对比 ($\bar{\sigma}=1 m^2$)')
plt.legend()
plt.grid(True, alpha=0.3)
plt.tight_layout()
plt.savefig('swerling_pdf_comparison_detailed.png', dpi=300)
plt.show()

图3：Swerling I与III的概率密度函数对比。Swerling III的分布更为集中，峰值更高，表明战斗机等具有单一强散射源的目标，其RCS起伏相对较小，有利于稳定跟踪，但在某些姿态下RCS也可能显著高于平均值。

仿真：RCS时序起伏特性

np.random.seed(42)  # 保证可复现性
N_pulses = 200
sigma_bar = 1.0

# Swerling I: 每个脉冲独立采样（快起伏）
rcs_I = rayleigh.rvs(scale=sigma_bar, size=N_pulses)

# Swerling II: 扫描间恒定（模拟：每10个脉冲更换一次RCS值，即慢起伏）
num_scans = N_pulses // 10
rcs_scan_values = rayleigh.rvs(scale=sigma_bar, size=num_scans)
rcs_II = np.repeat(rcs_scan_values, 10)

plt.figure(figsize=(12, 5))
plt.subplot(2, 1, 1)
plt.plot(rcs_I, 'o-', label='Swerling I (脉冲间起伏)', markersize=4, alpha=0.8, color='blue')
plt.xlabel('脉冲序号')
plt.ylabel('RCS $\sigma$ (m$^2$)')
plt.title('Swerling I 的 RCS 时序起伏特性 ($\bar{\sigma}=1 m^2$)')
plt.legend()
plt.grid(True, alpha=0.3)

plt.subplot(2, 1, 2)
plt.plot(rcs_II, 's--', label='Swerling II (扫描间起伏)', markersize=4, alpha=0.8, color='red')
plt.xlabel('脉冲序号')
plt.ylabel('RCS $\sigma$ (m$^2$)')
plt.title('Swerling II 的 RCS 时序起伏特性 ($\bar{\sigma}=1 m^2$)')
plt.legend()
plt.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('swerling_time_series_detailed.png', dpi=300)
plt.show()

图4：Swerling I与II的时序对比。Swerling I在每个脉冲上随机变化，要求雷达具有快速的自动增益控制（AGC）和检测算法；Swerling II在单次扫描周期内保持稳定，但在不同扫描周期间变化，这直接影响CFAR（恒虚警率）检测器的设计与性能。

4.3 角跟踪误差模型

单脉冲导引头的角跟踪误差是影响制导精度的重要因素。主要误差源包括：

1. 热噪声误差：由接收机内部噪声引起，与信噪比（SNR）成反比。

其中，θ3dB​为波束宽度，N为积累脉冲数。

2. 回波起伏误差：由目标RCS起伏引起的幅度变化，导致和差比幅误差。Swerling III/IV目标的起伏误差小于Swerling I/II。

3. 动态滞后误差：当目标相对于导引头高速机动时，跟踪回路响应滞后产生的误差。与目标的角速度、角加速度及回路带宽有关。

4. 多路径误差：地/海面反射造成的多路径效应，在近地面/海面飞行时尤为显著。

这些误差共同构成了导引头的总角测量误差，是评估导弹脱靶量的关键输入。

国内外典型导引头技术现状对比

当前，世界先进雷达导引头技术呈现出明显的代际特征，中美欧在部分领域已形成代差。

5.1 美国

• AIM-120D AMRAAM：现役主力中距弹，仍采用机械扫描脉冲多普勒导引头。虽经多次改进（如加装GPS中途修正），但在抗干扰能力、离轴发射角及多目标交战能力上已显疲态。其导引头技术水平大致相当于上世纪90年代末。

• AIM-260 JATM (Joint Advanced Tactical Missile) ：新一代远程空空导弹，旨在对抗PL-15。根据公开测试信息与防务分析报告，AIM-260已确认采用X波段GaN AESA导引头，配合双脉冲发动机与网络化数据链。其导引头舱段较AIM-120D缩短约27%，通过GaN的高功率密度弥补了口径减小带来的增益损失。预计2026年左右形成初始作战能力（IOC）。

• 技术特点：美国在GaN工艺、芯片集成度及软件算法（特别是抗干扰与多目标处理）方面积累深厚。AIM-260强调网络化协同交战能力，即多枚导弹通过数据链共享目标信息，提升整体杀伤概率。

5.2 欧洲

• MBDA "流星" (Meteor) ：采用Ku波段AESA导引头，配合固体冲压发动机，在中远距离上具有极高的不可逃逸区（No-Escape Zone）。其导引头工作在较高频段，波束窄，角分辨率高，抗干扰能力强。

• 技术特点：欧洲在AESA技术应用上起步较早，且注重导引头与冲压发动机的集成优化。"流星"的导引头设计更侧重于中远距拦射，而非极端近距格斗。

5.3 中国

• PL-15 ：已批量装备歼-20、歼-10C、歼-16等战机，是中国空军当前的主力中距空空导弹。公开情报与残骸分析表明，PL-15采用了X波段GaN AESA导引头，配合双脉冲发动机，射程估计在200-300公里。其导引头技术成熟度极高，抗干扰能力优异，是AIM-120D的显著升级，也是AIM-260研发的直接对标对象。

• PL-17 ：超远程空空导弹，采用复合制导体制（中段：惯性导航+数据链；末段：AESA雷达+红外成像）。射程估计达400公里级，主要用于打击敌方预警机、加油机等高价值空中目标。其导引头需解决超远距离微弱目标检测、多模信息融合等难题。

• 技术特点：中国在GaN器件工程化应用、AESA导引头小型化及多模复合技术方面进步神速。PL-15/17的列装标志着中国在中远程空空导弹领域已进入世界第一梯队，部分技术（如双脉冲发动机与AESA的结合）甚至处于领先地位。

5.4 技术代差分析

目前，中美欧在AESA硬件层面（GaN工艺、阵元数量、天线设计）的差距正在快速缩小。真正的代差主要体现在软件算法与系统集成上：

1. 复杂电磁环境适应性：在强干扰、多假目标环境下，导引头的自适应波形调度、干扰源识别与抑制、目标分类与识别（ATR）算法的泛化能力。

2. 多传感器数据融合深度：雷达、红外、数据链等多源信息的深度融合与协同处理，实现1+1>2的效果。

3. 智能化水平：引入机器学习/深度学习算法，实现认知雷达功能，如智能波形选择、智能干扰对抗、智能目标行为预测等。

4. 系统可靠性与环境适应性：在高过载、高低温、强振动等极端环境下的长期稳定工作能力。

---

6. 导引头硬件组成与信号流程

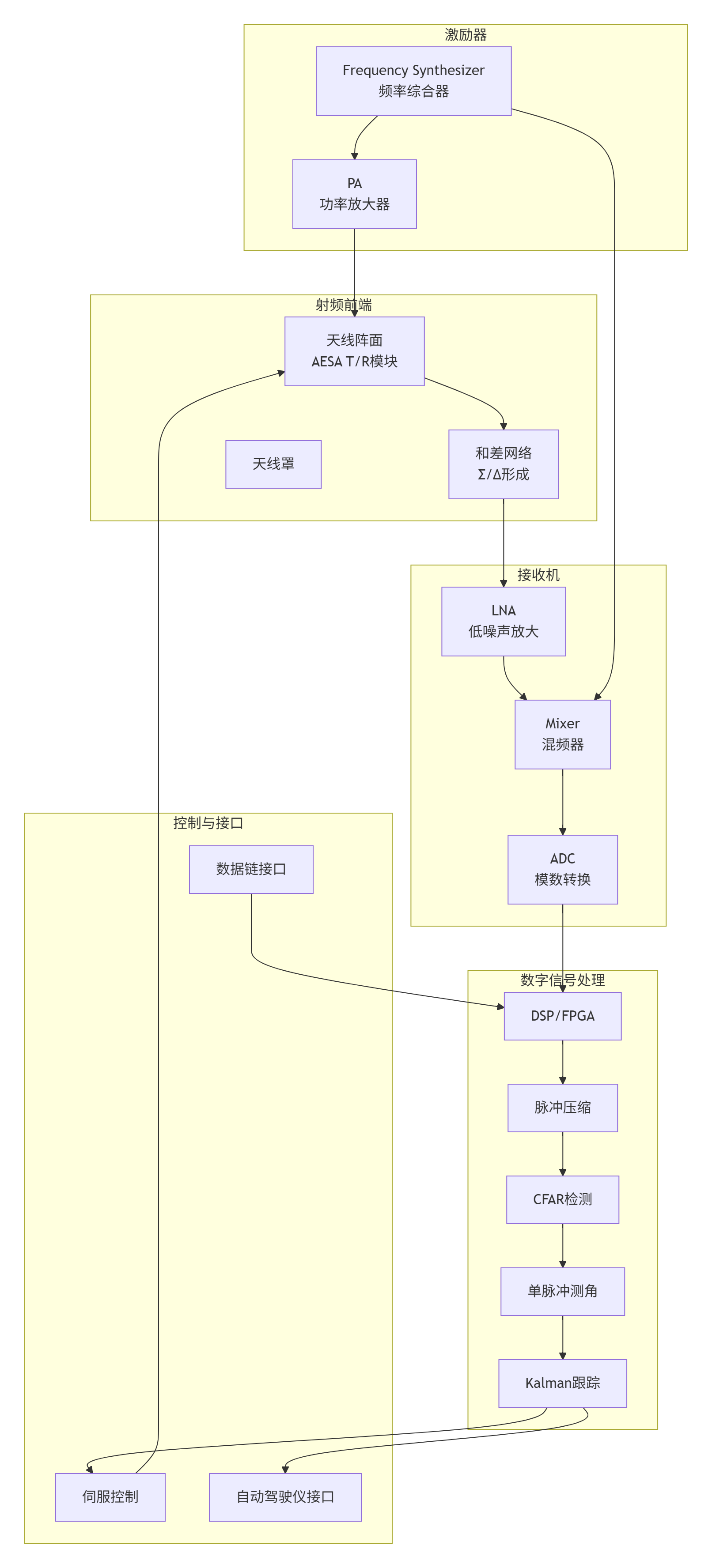

典型主动雷达导引头的硬件组成如图5所示，体现了从射频信号接收到数字信号处理的完整链路。

图5：典型主动雷达导引头硬件组成与信号/控制流程图。展示了从射频发射、回波接收、信号调理、数字处理到最终输出制导指令的完整闭环。

仿真：最大作用距离曲面

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
from matplotlib import cm

plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

Pt = np.linspace(1, 20, 100)       # 发射功率 1-20 kW
sigma = np.linspace(0.01, 10, 100) # RCS 0.01-10 m²
Pt_grid, sigma_grid = np.meshgrid(Pt, sigma)

C = 1e12  # 归一化常数
R4 = C * Pt_grid * sigma_grid
R_max_km = (R4**0.25) / 1000  # 转换为km

fig = plt.figure(figsize=(10, 7))
ax = fig.add_subplot(111, projection='3d')
surf = ax.plot_surface(np.log10(Pt_grid), np.log10(sigma_grid), R_max_km,
                       cmap=cm.viridis, alpha=0.9)
ax.set_xlabel('log₁₀(发射功率 $P_t$) [kW]')
ax.set_ylabel('log₁₀(目标RCS $\sigma$) [m²]')
ax.set_zlabel('最大作用距离 $R_{max}$ [km]')
ax.set_title('主动雷达导引头最大作用距离 $R_{max}$ 随功率与RCS的变化曲面')
fig.colorbar(surf, shrink=0.6, aspect=20, label='$R_{max}$ (km)')
plt.tight_layout()
plt.savefig('radar_range_equation_surface.png', dpi=300)
plt.show()

关键环节解析：

1. 天线与T/R组件：AESA的核心，决定了波束形状、增益与扫描范围。GaN T/R组件提供高功率与高效率。

2. 频率综合器：产生高纯度、快调谐的本振信号，是实现频率捷变、LPI波形的关键。

3. ADC/DAC：模数/数模转换器，其采样率与分辨率直接影响信号质量与处理动态范围。

4. DSP/FPGA：数字信号处理的载体，运行脉冲压缩、CFAR、测角、跟踪、抗干扰等核心算法。现代导引头常采用多片DSP+FPGA的异构架构以满足算力需求。

5. 伺服/波束控制：机械扫描时驱动电机，电扫描时计算相控阵权值，确保天线波束始终指向目标。

---

7. 总结与展望

本文系统回顾了雷达导引头从二战至今八十年的发展历程，深入剖析了主动/半主动/被动能源体制与单脉冲/相控阵/毫米波/多模复合等工作体制的技术特征。通过严格推导雷达距离方程与Swerling起伏模型，定量分析了导引头的探测机理与检测性能。结合公开情报，对比了PL-15/PL-17、AIM-120D/AIM-260、"流星"等典型导引头的技术水平，指出当前代差主要体现在软件算法与系统集成能力上。

雷达导引头技术正处于从"数字化"向"智能化"转型的关键时期。未来发展趋势包括：

1. 更高频段与更大带宽：向Ka、W波段乃至太赫兹频段发展，以获取更高的距离分辨率与角分辨率，支持精细目标识别。

2. 更深度的多模复合：雷达与红外、可见光、激光等多传感器的深度融合，实现全天候、全天时、高鲁棒性的目标感知。

3. 人工智能赋能：引入深度学习、强化学习等AI技术，实现智能波形设计、智能干扰对抗、智能目标行为预测与自主决策。

4. 认知电子战：发展认知雷达技术，使导引头能够感知电磁环境变化，自主调整工作参数，实现对未知干扰的智能对抗。

5. 数字孪生与半实物仿真：构建高保真的数字孪生模型，结合半实物仿真（HIL）技术，大幅缩短研发周期，降低试验成本，提升系统可靠性。
