PCIE913-基于XILINX VU13P的PCIE3.0高性能FMC+载板

  • 板卡介绍

PCIE-913是一款基于XILINX XCVU13P-2FHGA2104I的PCIE3.0 X 16高性能板卡,板卡集成FMC+连接器,可与公司的全系列FMC子卡实现对接。可将AD采集的数据通过PCIE总线上传至服务器并落盘存储,也可以将服务器数据下传给DAC进行回放。具有4个QSFP+接口,可以支持10G或100G网口,与上位机进行数据通讯。网络协议支持UDP或高效的MAC直传模式。

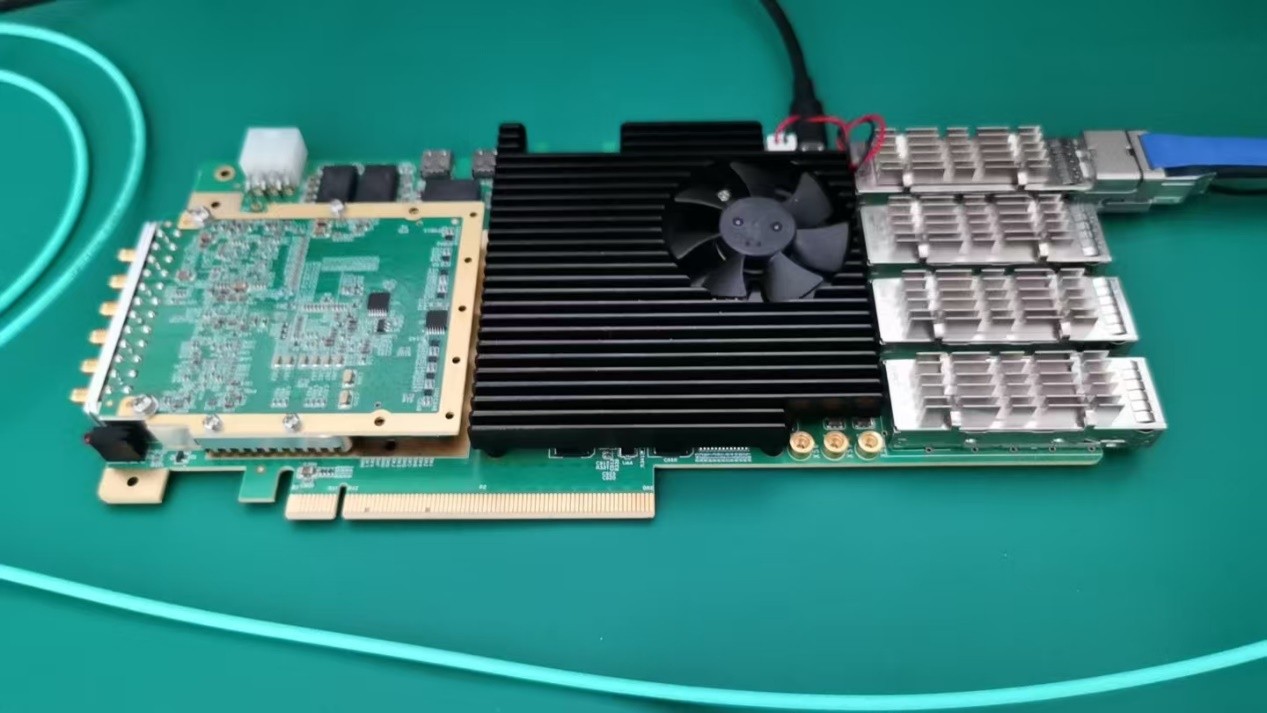

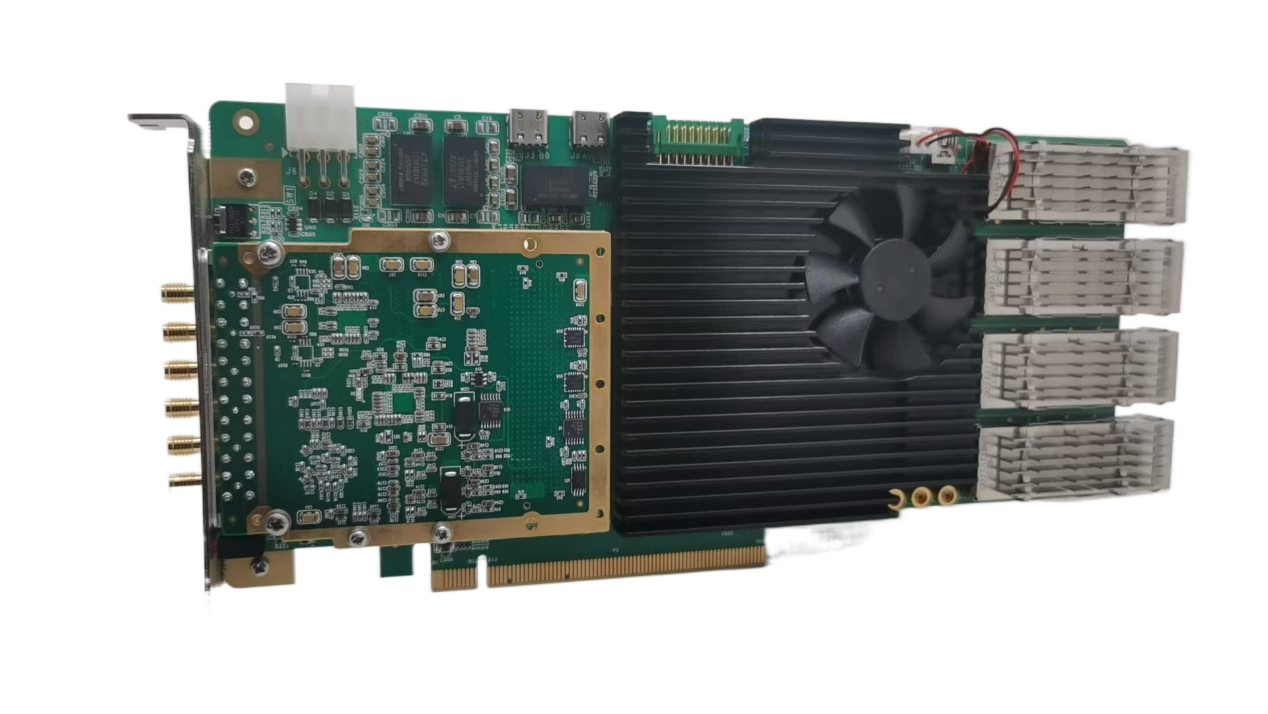

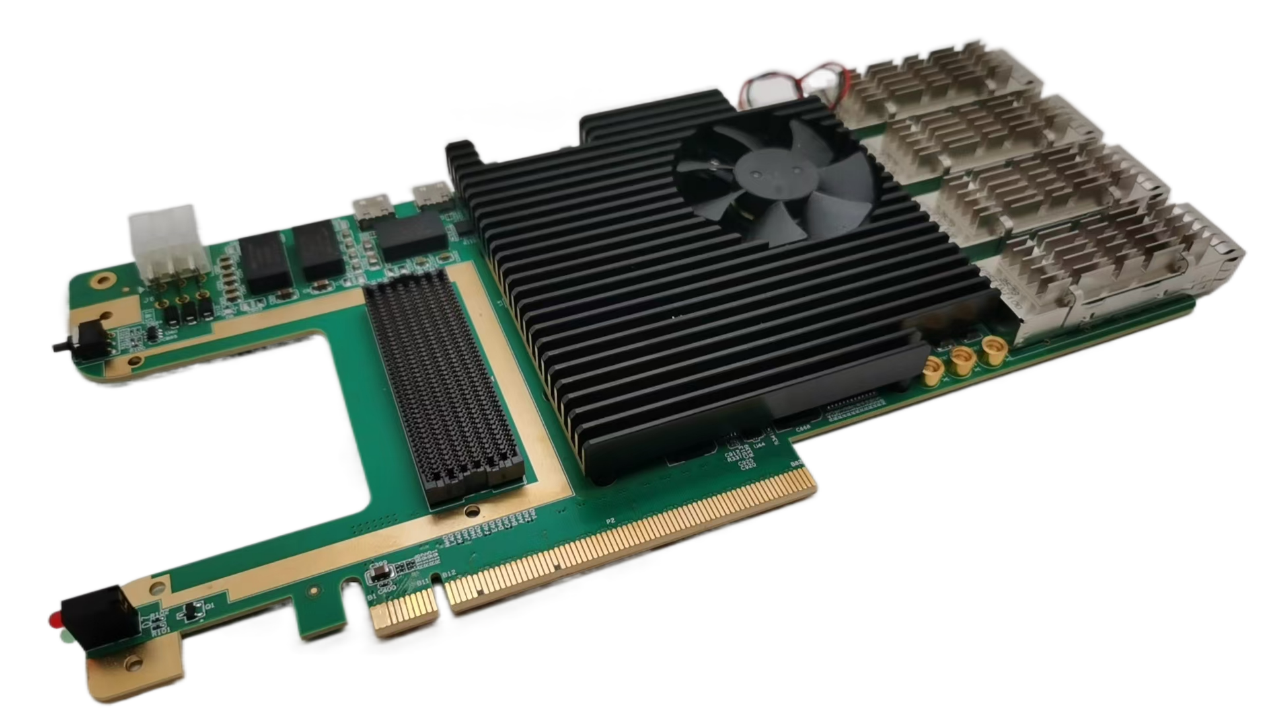

  • 板卡照片

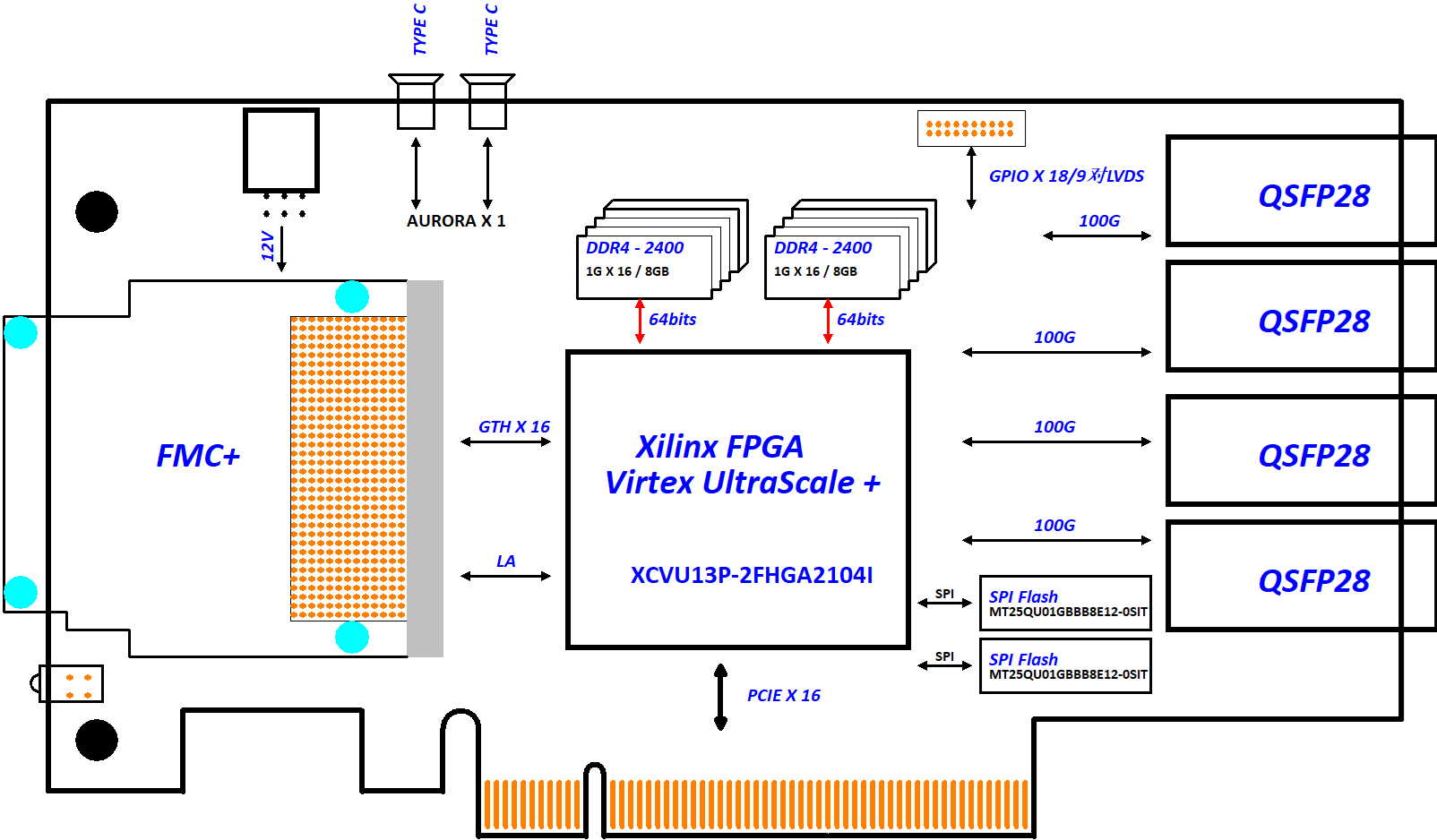

  • 原理框图
  • 技术指标

硬件指标:

  1. FPGA型号:XILINX XCVU13P-2FHGA2104I
  2. DDR4型号:MT40A1G16RC-062E IT:B
  3. DDR4容量与带宽:两组64位,每组容量8GB,读写带宽大于16GB/S。
  4. PCIE接口:PCI Express Gen 3 x 16
  5. DMA支持:支持XDMA
  6. 光纤:4个QSGFP28, 4 x 25Gsps
  7. FMC+接口:FMC+(HPC)接口,符合VITA57.4规范,SERDES线速率可达25Gsps以上。
  8. 两个TYPE C 接口(连接GTY)。
  9. 扩展IO: 18 个GPIO,可差分可单端
  10. 前面板具有复位按键和LED指示。
  11. 板卡尺寸:235mm X 111mm。
  12. 工作温度:-40℃~+55℃。

软件指标:

  1. DMA上行速率:大于8GB/S
  2. DMA落盘速率:大于4GB/S
  3. 提供windows和linux下的驱动程序和测试例程
  • 基于 PCIE 的应用例程

与FMC162子卡搭配实现基于PCIE3.0X16总线的2通道1Gsps AD数据采集,和2通道1Gsps DA数据输出回放功能。

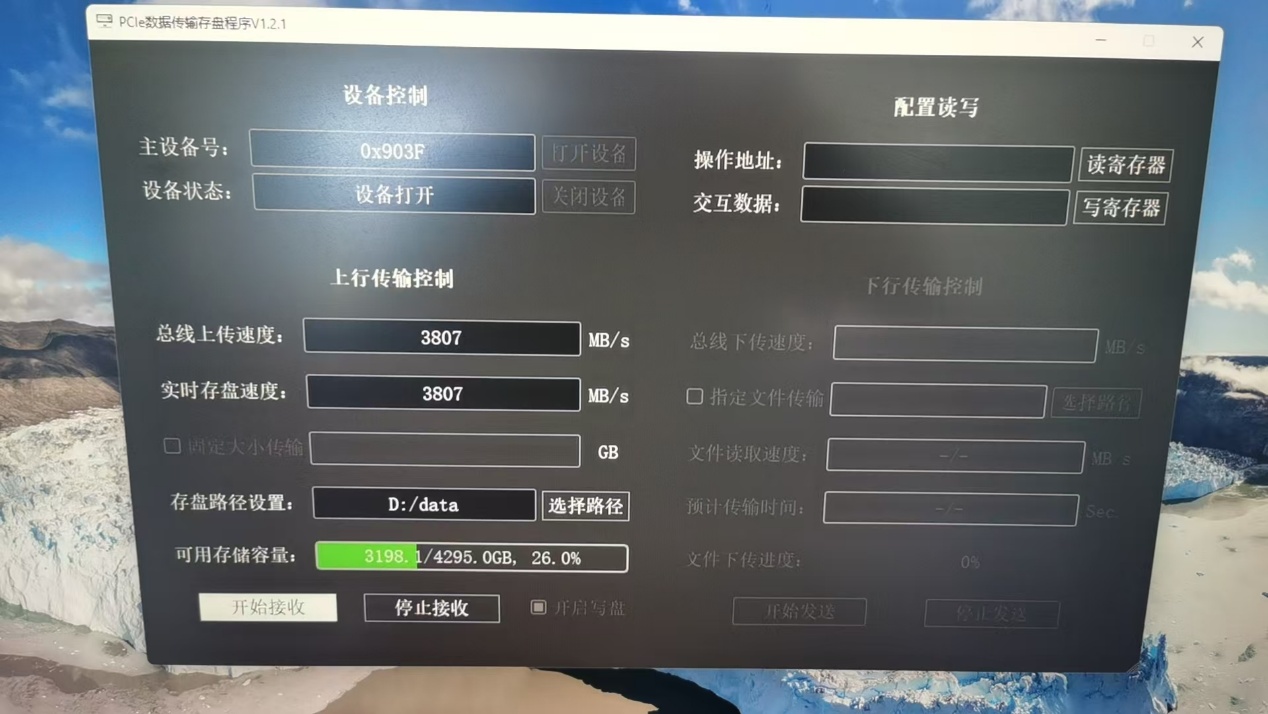

长时间连续存盘带宽为4GB/S, 长时间连续数据回放带宽为4GB/S。上位机软件操作界面如下:

  • 基于光纤的应用例程

与FMC190子卡搭配实现基于100G网口的2通道2.4Gsps AD数据采集,和2通道2.4Gsps DA数据连续回放功能。

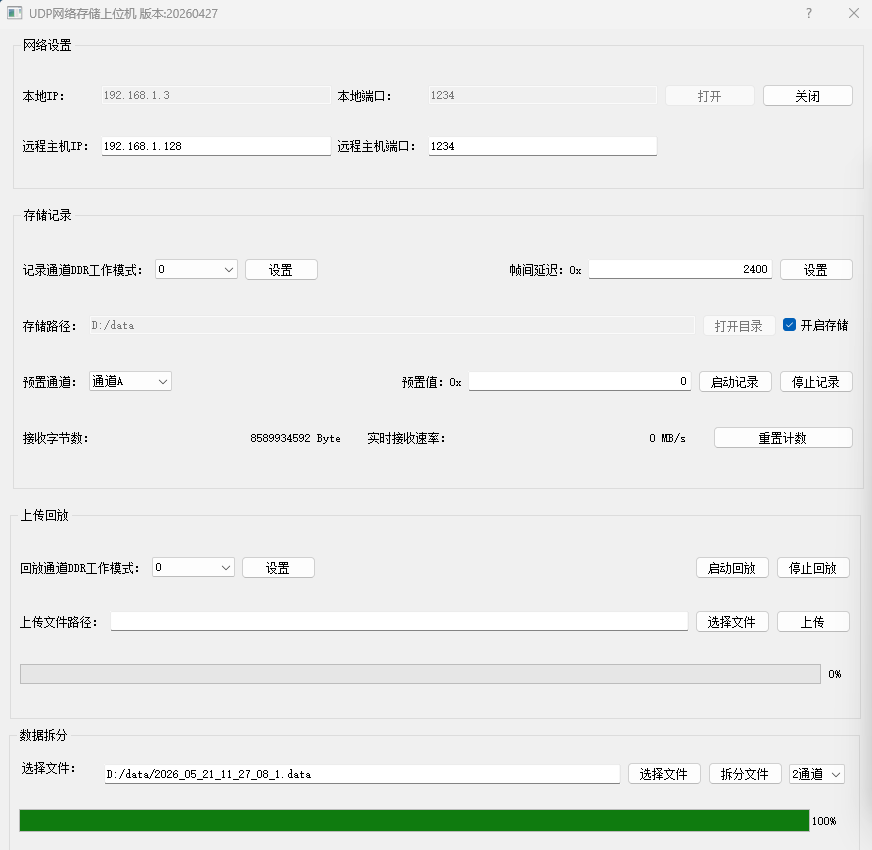

AD采集工作机制: AD数据上传模式:两路AD的采样率为2.4Gsps,当上位机启动采集命令后,两路AD数据以9.6GB/S的带宽,实时写满第一组DDR4,即DDR0。写满后停止写入,再将DDR4里面的数据通过100G网口上传到上位机,并存盘。上位机软件操作界面如下:

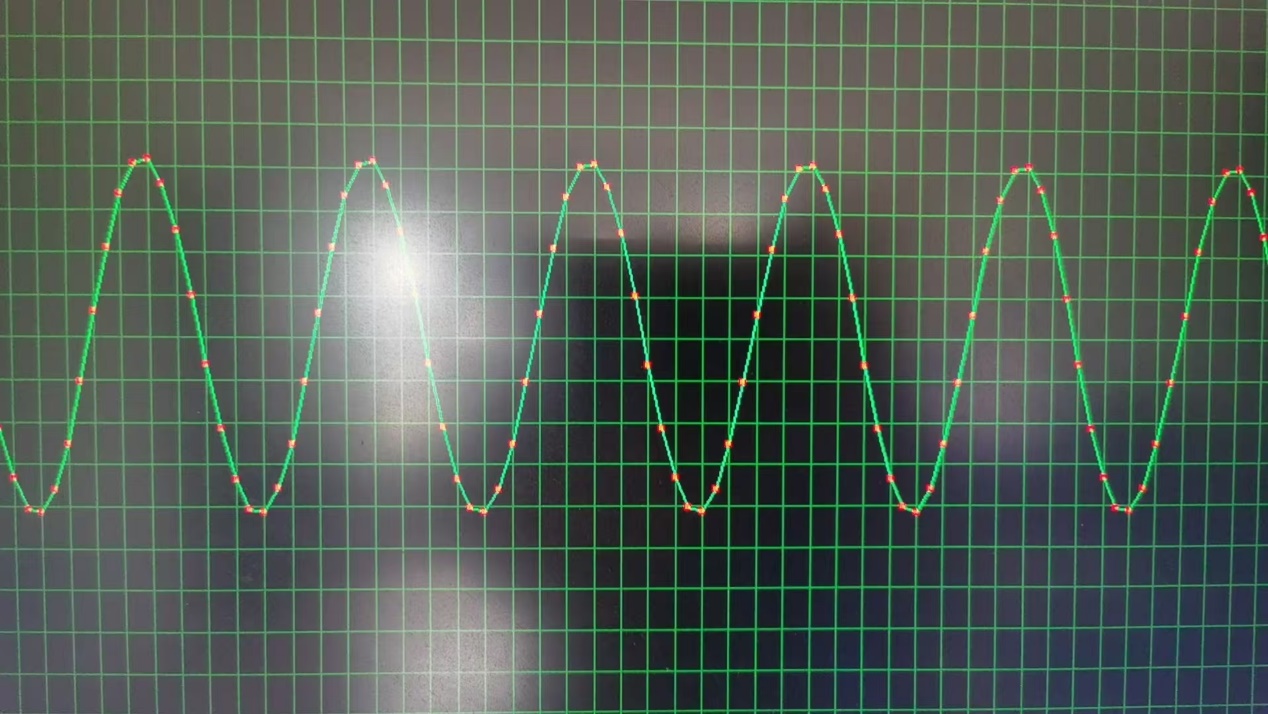

2.4Gsps采样率下,150MHz信号源波形如下:

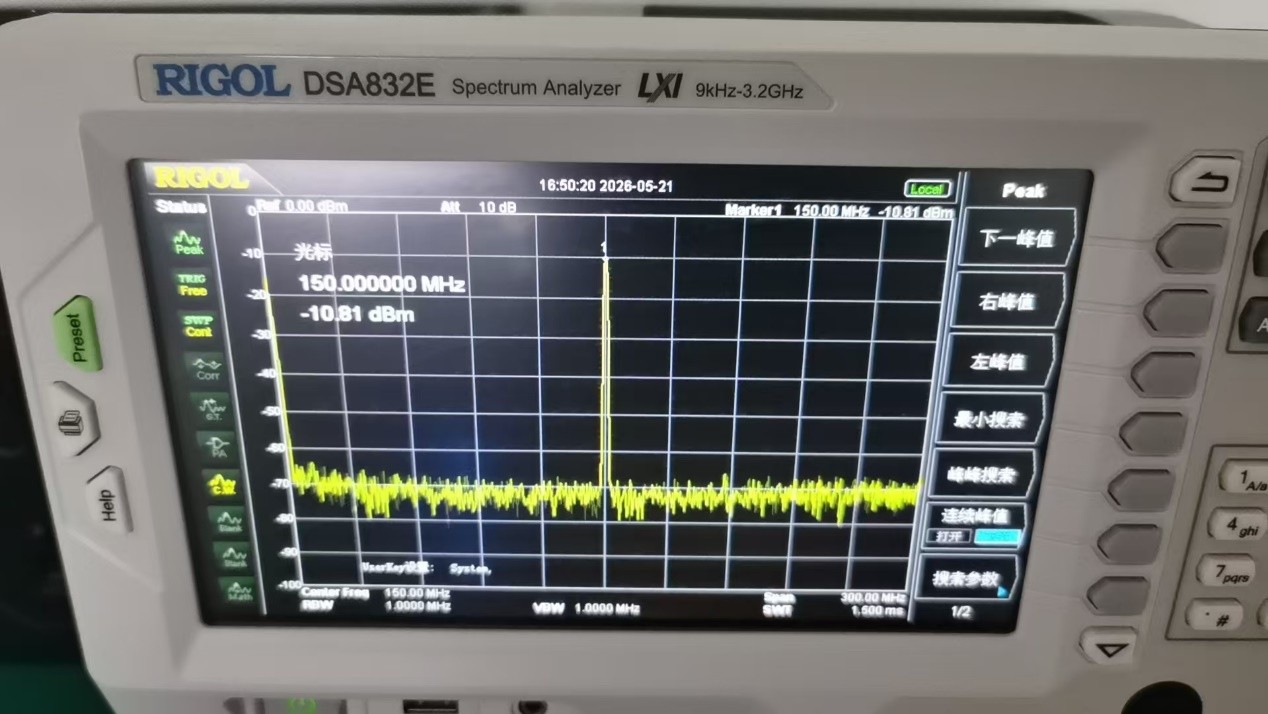

DA回放工作机制:将采集存盘下来的AD数据通过上位机下发给第二组DDR4。DAC通过2.4Gsps的更新速率将存储在DDR4里面的数据进行循环播放。频谱仪显示回放波形如下:
