论文阅读 | LoopFrog: In-Core Hint-Based Loop Parallelization

论文信息

标题：LoopFrog: In-Core Hint-Based Loop Parallelization

作者：Márton Erdős, Utpal Bora, Akshay Bhosale, Bob Lytton, Ali M. Zaidi, Alexandra W. Chadwick, Yuxin Guo, Giacomo Gabrielli, Timothy M. Jones

机构：University of Cambridge / Arm

发表：MICRO 2025（第 58 届 IEEE/ACM International Symposium on Microarchitecture）

会议地点：Seoul, Korea

论文页数：14 页

1. 背景与动机

更宽、更深的 OoO 核心正在遇到收益递减

现代高性能处理器为了提升单线程性能，长期以来主要依靠扩大乱序执行窗口、增加发射宽度、扩充执行单元，从而挖掘更多 ILP（Instruction-Level Parallelism）。

问题是，这条路线越来越贵。论文认为，随着顺序性能继续提升，处理器复杂度、面积和功耗的增长近似呈二次趋势。更关键的是：核心变宽以后，峰值吞吐更高了，但大量后端资源并没有持续被利用起来。

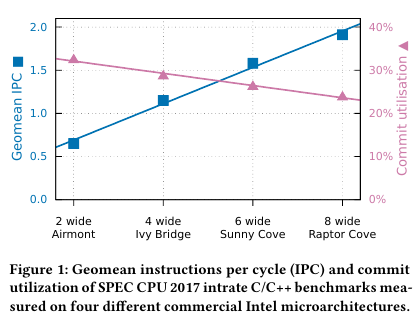

论文 Figure 1 给出的观察很直观：从 2-wide Airmont 到 8-wide Raptor Cove，SPEC CPU 2017 的几何平均 IPC 持续提高，但 commit bandwidth utilization 反而持续下降。

也就是说：

现代宽核的矛盾不是"资源不够"，而是为了少数高 ILP 峰值配置了大量资源，但在很多执行阶段这些资源处于闲置状态。

这与简单地继续扩 ROB、IQ 或增加执行宽度是不同的问题。继续放大一个连续的 OoO window，未必能够看到更远处的独立指令。

ILP 和 TLP 之间存在一个"并行粒度空洞"

论文将程序并行性粗略分成三种尺度：

细粒度并行：由 OoO 核心在一个 instruction window 中自动挖掘 ILP；
粗粒度并行：由多核、OpenMP 等机制挖掘线程级并行 TLP；
中等粒度并行：单个线程中，距离较远的循环迭代或代码区域之间存在并行性，但它们既超出了 OoO window，又没有达到值得跨核启动线程的粒度。

LoopFrog 就是要利用第三类并行性。

这实际上是在重新审视已有三十年历史的 Thread-Level Speculation（TLS）/ Speculative Multithreading（SpMT）：将逻辑上有顺序的任务提前并行执行，如果动态执行时不存在冲突，就提交；出现冲突，则回滚并重新执行。

过去细粒度 TLS 没有真正进入主流高性能处理器，一个重要原因是：很多几十条到几百条指令范围内的并行性，已经被现代 OoO 核心吃掉了；而跨核 TLS 又会引入通信、OS、ISA 和内存系统层面的复杂改动。

LoopFrog 的重新定位是：

不跨核，不替代 OoO，而是在单个宽核内部，用轻量级 threadlet 跨越连续 OoO window 的边界，挖掘中等粒度的循环并行性。

2. 核心洞察：把一个连续的 OoO Window 拆成多个"远距离子窗口"

LoopFrog 如何看一个循环

LoopFrog 将每次循环迭代划分为三个逻辑区域：

Header：循环头部；
Body：主要并行区域；
Continuation：循环变量更新、下一迭代准备等后续区域。

其中，Header 和 Continuation 包含寄存器上的 Loop-Carried Dependencies（LCDs），例如 induction variable 更新、linked-list traversal 等。

LoopFrog 要求 Body 与后续区域之间不存在 true register loop-carried dependence。简单理解就是：

Body 可以读取本次迭代 Header 产生的状态，但 Body 不能生成未来迭代必须依赖的寄存器状态。

因此，在本次迭代的 Header 执行完成以后：

当前 threadlet 可以继续执行本次迭代的 Body；
另一个 threadlet 可以提前执行 Continuation，更新循环递推状态，并进入下一次迭代的 Header / Body。

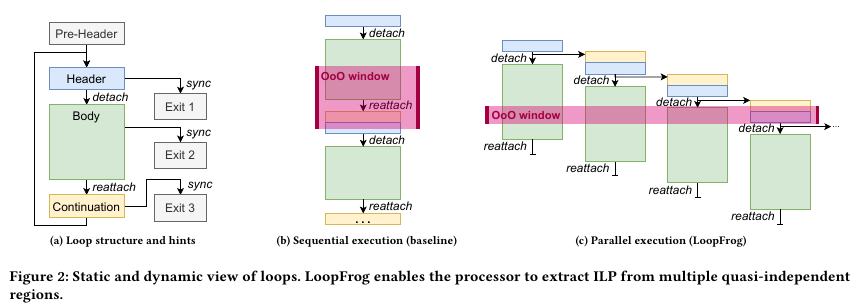

Figure 2 是整篇论文最重要的一张图。

基线 OoO 处理器看到的是一个连续窗口：

text 复制代码

Iteration i
    Header
    Body        <- OoO Window
    Continuation
Iteration i+1
    Header
    Body
    ...

LoopFrog 则把同样数量的 ROB / IQ 等资源分布到多个相隔较远的动态区域：

text 复制代码

Threadlet 0:  Body(i)            ──────────────>
Threadlet 1:        Cont(i) + Header(i+1) + Body(i+1)
Threadlet 2:                         Cont(i+1) + Header(i+2) + Body(i+2)
Threadlet 3:                                           ...

从"instruction window"的角度看，我觉得 LoopFrog 最准确的理解是：

它没有单纯扩大 ROB，而是把一个连续的 instruction window 重构成多个不连续、相距更远的 sub-window。

总的 ROB 容量并没有增加，但因为距离越远的指令越可能不存在直接依赖，处理器看到的独立工作反而更多。

这也是论文名字 LoopFrog 的含义：后续 threadlet 像"青蛙跳"一样 leapfrog 越过当前 OoO window，直接到更远的循环迭代中寻找工作。

3. LoopFrog 的执行模型

三条 Hint 指令：detach、reattach 和 sync

LoopFrog 在 ISA 中增加三条 branch-like hint 指令：

Hint	位置	功能
detach C	Header → Body 边界	提示硬件可以从 continuation 地址 C 启动 successor threadlet
reattach C	Body → Continuation 边界	当前 threadlet 已追到 successor 的起点，应停止继续向前执行
sync C	循环退出边	说明当前 epoch 提前退出，取消所有后继 speculative threadlets

这些 hint 不改变程序的顺序语义。不支持 LoopFrog 的处理器可以把它们全部当作 NOP。

这是论文非常强调的一点：

Hint 只告诉硬件"哪里可能有并行性"，并不要求硬件一定并行执行。

因此 compiler 负责提供 region boundary，microarchitecture 保留是否启动 speculative execution 的决定权。

detach：启动未来迭代

执行到 detach C 时：

当前 epoch 继续执行 detach 后面的 Body；
如果有空闲 threadlet，处理器复制当前寄存器状态；
successor threadlet 从 continuation 地址 C 开始执行；
successor 继续执行 Continuation，产生下一次迭代状态，然后进入下一轮 Header / Body；
successor 又可以继续 detach 出新的 successor。

因此多个 loop iteration 可以形成一条有严格先后顺序的 epoch chain。

Threadlet 与 Epoch

Threadlet 是处理器内部的轻量级执行上下文：

OS 不可见；
programmer 不可见；
类似 SMT context，但用于同一个软件线程中的不同 speculative epoch。

每个 threadlet 拥有自己的：

PC；
architectural register context；
logical ROB slice；
fetch / rename 相关状态。

Threadlet 执行的一段有序 speculative region 称为 Epoch。Epoch 按原始程序顺序严格排序。

reattach：避免重复执行

当前 threadlet 执行 Body 后到达 reattach C，意味着：

我已经追到了 successor threadlet 当初开始执行的位置。

因此当前 threadlet 停止继续向前执行。

当它成为最老 epoch、完成 conflict checking，并把自己的状态提交到 architectural state 后，该 threadlet 可以被回收；successor 随后成为新的 architectural threadlet。

sync：处理提前退出

如果当前 epoch 在 Body 中通过某条 exit edge 离开循环，就会遇到 sync C。

这说明之前启动的 successor threadlets 都是建立在"循环还会继续"的假设上，而当前执行已经证明这个假设错误。

于是：

squash successor；
同时 squash successor 的所有后继 threadlets；
当前 threadlet 按原始顺序执行继续向前。

所以 sync 本质上是对"未来循环迭代存在"的 speculation 进行恢复。

两级 Commit

LoopFrog 为了严格保持 sequential semantics，实际上存在两级 commit：

Instruction → Threadlet：普通 ROB commit，一条指令提交到所属 threadlet 的 speculative state；
Threadlet → Architectural State：当所有更老 epoch 已完成，并确认当前 threadlet 没有 conflict 时，整个 threadlet 变为 architectural。

只有最老 threadlet 是 architectural threadlet，其余 threadlet 全部属于 speculative state，可以随时 squash。

我觉得这里需要特别注意：LoopFrog 不是"多个真正的架构线程并行执行"，而是一个 architectural execution stream + 多个有严格顺序的 speculative future states。

4. 微体系结构设计

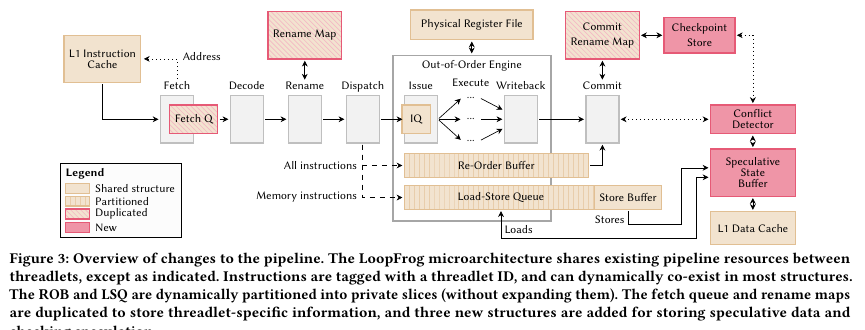

总体结构：SMT-like Pipeline + 三个新组件

LoopFrog 基于一个 SMT-like pipeline。大部分昂贵资源仍然共享：

OoO engine；
physical register file；
IQ；
ROB；
LSQ；
execution units；
L1 cache。

ROB 和 LSQ 动态划分为 threadlet-private logical slices，但总容量不增加。

论文额外引入三个关键结构：

Speculative State Buffer（SSB）：保存 speculative memory versions；
Conflict Detector：发现跨 threadlet 的 RAW ordering violation；
Checkpoint Store：保存 threadlet 启动 epoch 时的寄存器 checkpoint，用于 squash 后恢复。

其中最核心的是 SSB。

4.1 SSB：多版本的 Speculative Memory State

Speculative threadlet 不能直接把 store 写入 L1D，否则：

更老 threadlet 可能错误地看到未来值；
其他 core 可能观察到 speculative state；
多核 memory model 会被破坏。

因此 LoopFrog 在 Store Buffer 和 L1D 之间增加 Speculative State Buffer（SSB）。

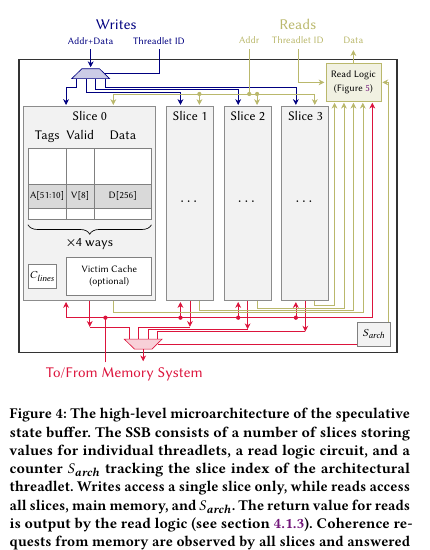

SSB 按 threadlet 划分为多个 slice。Figure 4 的例子中有 4 个 threadlet，因此有 4 个 slice。

每个 slice 保存对应 threadlet 产生的 speculative writes：

text 复制代码

Slice 0 -> T0 写出的 speculative values
Slice 1 -> T1 写出的 speculative values
Slice 2 -> T2 写出的 speculative values
Slice 3 -> T3 写出的 speculative values

S_arch 指向当前 architectural threadlet 对应的 slice。

SSB 的三个主要作用是：

Buffer speculative stores：不让未来值提前进入 coherent memory system；
Multi-versioned forwarding：load 读取"对当前 threadlet 来说最新"的 memory version；
Ordered / atomic commit：threadlet 成为 architectural 时，将 speculative memory state 以符合 memory model 的方式暴露出去。

Granule：Conflict Checking 的最小粒度

SSB 中的数据按 cache line 存储，但 conflict detection 使用更小的 granule。

论文默认：

granule：4 B；
SSB cache line：32 B。

同一 granule 内任意 byte 的访问都被认为 overlap。

Granule 越小：

false sharing / false conflict 越少；
metadata 和 checking storage 越大。

Granule 越大则相反。

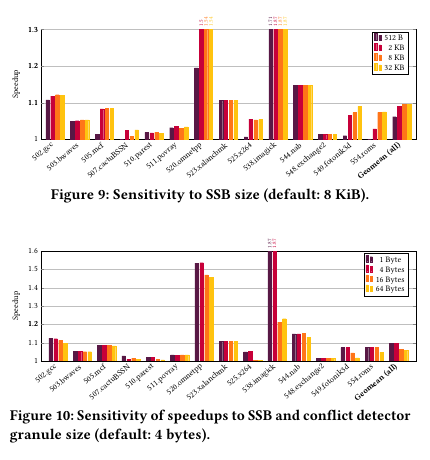

后面的实验说明，这个细粒度 conflict checking 对性能非常关键。

多版本读取与 Value Forwarding

假设 T1 执行 load。SSB 同时查询：

Main Memory / L1D；
T0 slice；
T1 slice；
更年轻的 T2、T3 slice。

最终对于每个 granule，选择：

程序顺序上不晚于 T1 的所有版本中，最新的那个版本。

因此：

Main Memory 是最老版本；
S_arch 对应 architectural threadlet；
按 threadlet 顺序逐渐得到更新版本；
比当前 load 更年轻的 threadlet 中的值直接忽略。

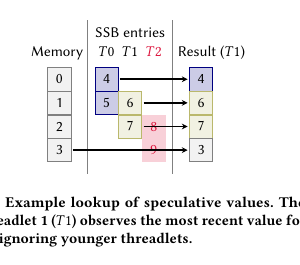

Figure 5 中 T1 读取四个 granule，最终得到 [4, 6, 7, 3]。

这里的关键是：一个 younger threadlet 可以直接读取 older threadlet 已经产生的 speculative value。

如果访问顺序本来就是正确的 RAW dependence，SSB 直接 forwarding，不需要 squash。

4.2 Conflict Detector：只抓真正的 Ordering Violation

SSB 能解决：

WAW：按 epoch 顺序 commit；
WAR：multi-version copy-on-write；
已正确排序的跨 threadlet RAW：通过 forwarding。

真正需要 squash 的情况是：

Younger threadlet 已经 read 了旧值，而 older threadlet 随后才执行本应先发生的 write。

即 stale read。

Conflict Detector 为每个 threadlet 维护：

Rd(T)：read set；
Wr(T)：write set。

论文建议用 Bloom filter 实现。

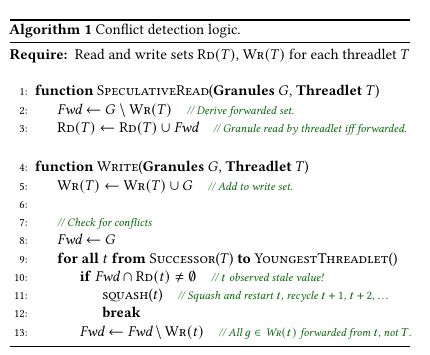

Speculative Read

当 threadlet T 执行 speculative load：

text 复制代码

Fwd = G - Wr(T)
Rd(T) = Rd(T) ∪ Fwd

已经被本 threadlet 自己写过的 granule 不放入 read set，因为它读取的是本地更新值，不可能与更老 threadlet 构成 stale read。

Write

当 threadlet T 写 granule G：

将 G 加入 Wr(T)；
从 Successor(T) 开始检查所有 younger threadlets；
如果当前 write 应该 forward 到某个 younger threadlet，而该 threadlet 已经读过这些 granule，则说明它读了 stale value；
squash 该 threadlet，并回收所有更年轻 threadlets；
重启最老的被 squash threadlet。

一个比较细的点是算法中的：

text 复制代码

Fwd = Fwd - Wr(t)

原因是假设访问序列为：

text 复制代码

W1 -> W2 -> ... -> Wn -> R

R 应该观察的是最新的 Wn，而不是 W1。

如果某个中间 threadlet 已经写过该 granule，那么更年轻 read 的正确 producer 应该变成这个 intervening write。Conflict Detector 因此停止把更老 write 的值继续向后传播。

(这里有点绕，个人觉得这里是看如果更年轻的threadlet的write set里面已经有了当前的granule，代表其自己已经写过了，因此，这些个更年轻的threadlet中的读操作读出的就是其写的数据，对于当前的写操作依赖检查而言，就不需要考虑这一部分了，从里面剔除掉。同时结合算法中的读操作也会剔除掉write set中的部分，那么read set中保存的就是从更老的threadlet或者dcache中读取的数据情况。note: 算法描述中的 \ 符号代表的应该是剔除的意思。)

这个机制的本质不是检测"两个 threadlet 有没有访问同一个地址"，而是检测程序顺序要求的 value version 是否被违反。这一点比简单的 read-set / write-set overlap 判断更精细。

4.3 Coherence 与 Atomic Threadlet Commit

即使单线程语义正确，LoopFrog 还必须保持多核系统中的 memory model。

Speculative memory updates 必须满足：

其他 core 在 threadlet commit 前看不到 speculative write；
如果其他 core 的 coherence request 破坏了当前 speculation 可提交性，则 squash threadlet；
speculative threadlet 的 memory operations 在 commit 时按一个原子状态暴露。

论文的实现思路类似 Hardware Transactional Memory：

threadlet 生命周期内逐渐获取 read set / write set 对应 cache lines 的 coherence permissions；
read set 获取 readable state，write set 获取 writable state；
如果另一个 core 请求 incompatible state，则放弃 line 并 squash threadlet；
当 threadlet 成为 oldest，并且所需 lines 均准备完成时，更新 S_arch；
S_arch 一次变化使整个 SSB slice 变为 architectural state。

随后该 slice 中的数据可以利用空闲带宽逐步 flush 到正常 cache hierarchy。

论文非常强调这一设计，因为过去很多 TLS 方案会把 speculation 暴露给 OS 或 memory system。LoopFrog 刻意把 speculative state 封闭在单核内部，是其"可部署性"叙事的一部分。

4.4 Iteration Packing：一次跨越多个迭代

如果 loop iteration 太小，例如平均只有几十条指令，那么每次只 detach 一个 iteration 有两个问题：

successor 仍然没有真正越过 baseline OoO window；
threadlet spawn / frontend latency 相对于 epoch 太大。

因此 LoopFrog 提出 Iteration Packing ：一个 epoch 可以包含 N 个 loop iterations。

假设当前是 iteration I：

text 复制代码

普通 LoopFrog：successor 从 I+1 开始
Iteration Packing：successor 直接从 I+N 开始

问题是，successor 必须提前知道 iteration I+N 的寄存器起始状态。

论文用三个 predictor 协同完成：

Epoch Size Predictor ：使用 EMA 估计 iteration size S；
Induction Variable Detector：根据跨迭代累计 register read/write sets 判断哪些寄存器是 IV；
Value Predictor：对 IV 使用简单 strided predictor，预测未来寄存器值。

Packing factor 选择为满足：

text 复制代码

P × S > ROB size

的最小 P。

也就是说，LoopFrog 的目标非常明确：

让 successor 至少跳出当前 ROB 能覆盖的范围。

只有当所有 IV register 都能被高置信预测时才启用 packing。预测结果随后会和真实寄存器状态进行验证：

stale value 尚未被消费，可以更新寄存器；
stale value 已经被消费，则 squash successor。

论文默认的 IV predictor 只是简单 stride predictor，但作者明确指出，可以替换成更复杂的 value predictor 或 precomputation slice。

5. 编译器与 Loop Selection

编译流程

LoopFrog code generation 有三个部分：

Loop Selection：决定哪些 loop 值得标注；
Hint Insertion：插入 detach / reattach / sync；
Loop Transformations：通过 code motion、unrolling 等方式增加 parallel body。

论文原型实际上只完成了第二部分的自动化。

当前实现：

基于 LLVM；
所有标准 -O3 优化先执行，包括 vectorization；
人工使用 #pragma 标记要 parallelize 的 loop；
compiler 自动插入 hint；
没有专门的 LoopFrog code transformation。

Loop Selection 其实是论文较弱的一环

论文使用 profiling information 选择最有收益的 loop，作者称其为模拟 perfect static loop selection。

虽然被选中的 loop 在所有动态 occurrence 中都尝试 parallelization，但 loop 本身是根据 profiling 后人工筛选的。

作者发现，不合适的 loop 最多可能带来 10% slowdown，主要原因包括：

frequent conflicts；
SSB overflow；
low trip count；
baseline OoO 已经接近峰值 IPC。

论文认为，真正的 LoopFrog 系统需要：

text 复制代码

Compiler static analysis
        +
Binary profiling
        +
Runtime performance monitoring

共同完成 loop selection。

Runtime 可以直接忽略 hint，把它们当 NOP。动态关闭 LoopFrog 后，每个 iteration 的额外成本大约是两个 NOP，加上 loop exit 的一个 NOP。

Hint Insertion

Compiler 为每条 loop exit edge 插入 sync，并搜索 detach / reattach 的合法放置位置。

目标是：

尽可能扩大 Body。

但必须满足 Body 与 future sections 之间不存在 true register loop-carried dependence。

当前 compiler prototype 不分析 through-memory LCDs，只根据 profiling information 最大化 Body size。

因此论文实际上把 register LCD 和 memory LCD 分开处理：

register LCD：compiler 约束 Body placement；
memory LCD：hardware speculation + SSB + conflict detection 动态处理。

这是一个非常典型的 hardware-software co-design 分工。

6. 实验评估

实验设置

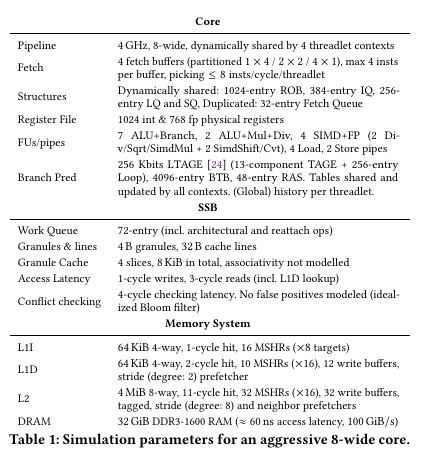

论文使用扩展的 gem5 模型，模拟一个非常激进的高性能宽核：

参数	配置
Core	4 GHz，8-wide OoO
Threadlets	4 contexts
ROB	1024 entries，动态共享
IQ	384 entries
LQ / SQ	256 entries
Execution	7 ALU+Branch，2 ALU+Mul+Div，4 SIMD+FP，4 Load，2 Store
Branch Predictor	256 Kbit LTAGE
SSB	4 slices，8 KiB total
Granule / Line	4 B / 32 B
SSB latency	1-cycle write，3-cycle read
Conflict checking	4 cycles
L1I / L1D	64 KiB / 64 KiB
L2	4 MiB

Benchmark：

SPEC CPU 2006；
SPEC CPU 2017。

Binaries 使用 LLVM -O3，包括 vectorization。

每个 workload 最多选择 15 个 SimPoints：

每个 SimPoint：250M instructions；
warmup：50M instructions；
大部分 benchmark 聚类得到 8--13 个 SimPoints。

每个 SimPoint 执行两次：

Baseline：hint 全部忽略，不进行 speculation；
LoopFrog：按照 hint 启动 speculative threadlets。

最后利用 SimPoint weights、各 interval 指令数和 benchmark 总指令数估算 full-program runtime。

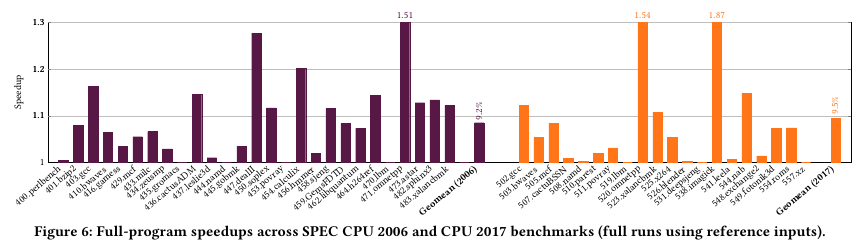

Whole-Program Speedup

主要结果：

Benchmark Suite	Geomean Speedup
SPEC CPU 2006	9.2%
SPEC CPU 2017	9.5%

47 个 benchmark 中：

34 / 47 获得超过 1% speedup；
CPU 2017 中 13 / 20 获得超过 1% speedup。

CPU 2017 中收益超过 10% 的 benchmark：

Benchmark	Speedup
imagick	87%
omnetpp	54%
nab	15%
gcc	12%
xalancbmk	11%

CPU 2006 还有 11 个 benchmark 获得超过 10% speedup。

Loop Region 内部的收益更高

Whole-program speedup 被顺序代码比例稀释。

论文统计：

loop speedup 最高达到 2.9×；
6 个 loop 超过 2×；
44 个 loop 获得至少 20% speedup；
通过 Amdahl's law 反推，CPU 2017 的几何平均 in-region speedup 为 43%。

这也是摘要中"geometric mean loop speedup of 43%"的来源。

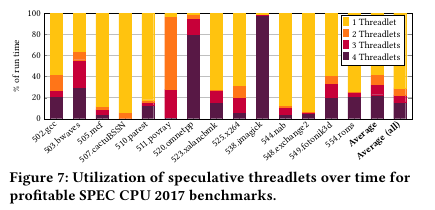

Threadlet 利用率

在 13 个 profitable CPU 2017 benchmarks 中：

平均 42% 的时间至少有两个 threadlets active；
平均 23% 的时间四个 threadlets 全部 active。

考虑全部 benchmarks 时，对应数值为 29% 和 16%。

这说明 LoopFrog 并不是持续维持 4-way speculative execution，而是只在合适的 loop region 中动态形成 threadlet chain。

一个重要的成本：Architectural Threadlet 会被拖慢

由于所有 threadlets 共享后端资源，最老 architectural threadlet 平均比 baseline 慢 6%。

论文给出的主要原因是：

ROB slots 等长期资源分配导致 priority inversion；
memory bandwidth sharing；
speculative execution 扰动 branch predictor 等 predictor inputs。

LoopFrog 会优先 oldest threadlet，但仍不能完全消除资源竞争。

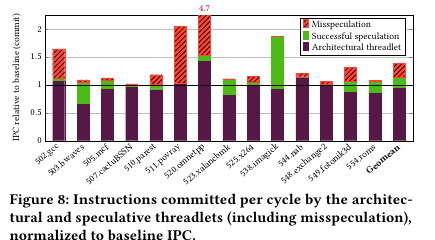

成功 speculation：

先补回 architectural threadlet 损失的 6%，再额外产生 9.5% whole-program speedup。

此外，还有相当于 baseline IPC 31% 的指令提交到了 speculative threadlets，但这些 threadlets 最终失败，没有贡献 architectural IPC。

乍看浪费非常大，但其中超过三分之二来自 5 个 benchmark。作者认为这些额外指令主要被塞进原本高度 under-utilized 的 pipeline phases，因此没有明显阻塞 architectural progress。

性能收益到底来自哪里？

作者对能够带来至少 1% whole-program speedup 的 38 个 parallel loops 进行 detailed bottleneck analysis，把收益分成两大类、五个子类。

Category	Sub-category	Loops	Fraction of Speedup
True parallelism	Memory parallelism	17	29%
True parallelism	Control dependencies	9	23%
True parallelism	Dependency chains	2	12%
Prefetching	Branch conditions	6	32%
Prefetching	Data values	4	3%

这个结果非常有意思。

① Memory Parallelism：29%

Memory-bound workload 经常表现为：

text 复制代码

高 IPC burst
    -> 长延迟 load 阻塞 ROB head
    -> window 内独立指令被耗尽
    -> 低 IPC phase
    -> load 返回
    -> 再次进入高 IPC burst

单线程 window 在 stalled load 前面无法继续延伸。

LoopFrog 可以让 speculative threadlet 去更远的 program region 提前：

发现 future cache miss；
发出 future memory access；
提升 MLP。

作者指出，一个微妙现象是：虽然总 window instruction count 不变，但 4 个 threadlets 的 execution phase 可能自然错开。

例如：

text 复制代码

T0：memory stall
T1：integer computation
T2：FP computation
T3：vector computation

这样反而形成更稳定的 instruction mix，提高执行单元利用率。

② Cutting Control Dependencies：23%

不同 threadlet 拥有独立 ROB slice。

一个 threadlet 的 branch misprediction 不会直接 flush 其他 threadlet。

更重要的是，LoopFrog hint 隐含了一种高层控制流预测：

"程序未来会在 continuation 重新汇合，而且未来循环状态大概率可以继续执行。"

因此 successor 可以越过当前 control dependence，提前执行 future region。

作者认为 9 个 loop 的主要 bottleneck 是 control dependencies，对总收益贡献 23%。

③ Cutting Dependency Chains：12%

对于长串串行 dependency chain：

text 复制代码

A -> B -> C -> D -> E -> ...

即使每条指令本身 latency 不高，只要依赖链足够长，一个连续 window 中仍然缺少 ILP。

LoopFrog 查看多个相距较远的 sub-window。远处指令统计上更不容易依赖当前 dependency chain，因此能够找到新的 independent work。

论文将 2 个 loop 的主要收益归到该类别，占 12%。

最意外的结果：失败的 Speculation 变成了"Branch Condition Prefetcher"

10 个 loops 几乎没有 successful speculation，却仍然获得 speedup。

原因是 speculative threadlets 即使最终被 squash，其 load 已经把数据带入 L1 cache。

因此 LoopFrog 在某些场景中相当于一个非常复杂的 helper-thread prefetcher。

作者将 prefetching 收益分成：

Data value prefetching：3%；
Branch condition prefetching：32%。

这里 branch condition prefetching 居然是整张 Table 2 中最大的单一收益来源。

为什么？

普通 cache miss 如果 window 中还有 independent work，OoO 可以隐藏一部分 latency。

但是 data-dependent branch 不一样：

text 复制代码

load branch condition data
        ↓
compute condition
        ↓
branch resolved
        ↓
future control flow 才确定

所有未来指令都 control-dependent on branch。

Speculative threadlet 提前触发 branch condition 所需的数据访问后：

architectural thread 到达该 branch 时数据更快 ready；
branch 更早 resolve；
wrong-path instructions 减少；
front-end pressure 降低；
ROB 中有效指令比例提高；
最终 ILP 提升。

我觉得这是整篇论文中最值得单独拿出来看的实验观察：LoopFrog 的价值并不完全取决于 speculative work 最终 commit。失败 speculation 的微体系结构副作用本身也可能有价值。

没有收益的 Benchmarks

namd、lbm、blender、deepsjeng、leela 和 xz 基本没有收益。

高 coverage loop 主要属于以下情况：

iteration 非常大：lbm、xz；
iteration 非常小：leela；
trip count 低：blender、deepsjeng；
baseline pipeline 已经接近饱和：deepsjeng、namd；
frequent cross-iteration dependencies，需要更高级的 DoAcross synchronization。

所以 LoopFrog 的目标并不是"所有 loop"。

真正适合的区域应该满足：

text 复制代码

中等粒度
+ baseline 后端存在 idle resources
+ future iterations 有足够独立工作
+ 动态 memory conflicts 不能太频繁

Iteration Packing 的影响

Iteration Packing 影响 13 个 profitable CPU 2017 benchmarks 中的 5 个。

Geomean speedup 增加 0.9 percentage points；
平均 packing factor：2.1×；
最大 packing factor：25×。

Iteration Packing 需要 value prediction 和额外 register tracking，成本相对较重。

不使用 packing，LoopFrog 仍然能够获得 8.6% geomean speedup。

因此作者也提出：compiler unrolling + code motion 可能是更轻量的替代方案。

SSB 参数敏感性

SSB Size

默认 SSB 为 8 KiB。

8 KiB → 32 KiB：Geomean speedup 增加不到 0.1%；
8 KiB → 2 KiB：仅损失 0.4%；
512 B SSB：仍然有 6.2% speedup。

作者发现 SSB size 对单个 loop 的影响比较 binary：

working set 能放下，就可以 parallelize；放不下，loop 的 parallelization gain 大量消失。

Granule Size

默认 granule 为 4 B。

4 B：几乎没有 false conflict 问题；
8 B：只有 x264 出现约 5% slowdown；
16 B：Geomean speedup 降到 6.5%；
cache-line granularity：降到 6%。

论文指出，很多 TLS prior work 使用 cache-line-granularity conflict checking，而 LoopFrog 的 fine-grained checking 是重要 novelty。

Associativity

Headline configuration 没有建模 SSB associativity。

当限制为：

4-way：performance hit 2.0%；
8-way：performance hit 1.4%。

加入一个 8-entry shared victim buffer 后，两种情况下都把损失降低到 1.2%。

Generality

Profitable loops 并不都是规则的简单 for-loop。

论文中包括：

inner loops；
irregular control flow；
function calls；
vectorized loops。

因此作者认为 LoopFrog 与 ILP、DLP、TLP 基本正交。

论文选中的 loops 本身没有 OpenMP parallel pragma，但部分 outer loop 存在 pragma。即使 outer loop 使用 OpenMP 跨核并行，LoopFrog 仍可以在每个线程内部 parallelize inner loop。

仅考虑不处于 OpenMP parallel region 内部的 loops，SPEC CPU 2017 仍有 7.5% geomean speedup。

面积与功耗

论文报告：

speculation 使 issued instructions 增加 14%；
L2 accesses 只增加 1.7%；
L2 misses 反而减少 2.3%。

作者认为 speculative prefetching 和更浅的 intra-threadlet speculation 可能使 cache behavior 改善，因此 speculation 对 power 的额外影响可能较小。

硬件成本主要来自：

threadlet / SMT-like support；
SSB；
Conflict Detector。

SSB：

4 slices × 2 KiB；
22 nm CACTI：约 0.025 mm²，0.03 nJ/access；
保守缩放到 7 nm 后，四个 slices 总面积约 0.02 mm²。

Conflict Detector：

8 entries；
4096-bit Bloom filters；
dual-ported SRAM；
7 nm 下约 0.005 mm²。

SSB + Conflict Detector 等新增组件约占一个 Arm Neoverse N1 级别核心面积的 2%。

作者估计：

从纯 sequential design 增加 LoopFrog：总面积增加 12--17%；
如果核心本身已经支持 SMT：额外面积约 2%。

论文使用 Pollack's rule 做了一个有利于传统 scale-up 的估算：12--17% area increase 预期只能换来约 6--8% performance gain，而 LoopFrog 的 headline gain 为 9.5%。

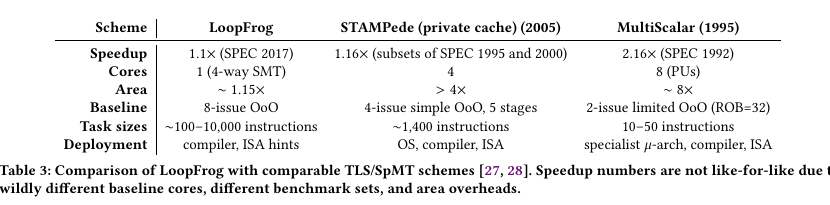

与 STAMPede、MultiScalar 的表格对比虽然不能直接 apples-to-apples，但论文想强调的 deployment story 很明确：

LoopFrog 把 speculative state、dependency checking 和 task execution 都限制在一个现代 OoO core 内部，避免重新设计 OS 和 memory system。

7. 关键创新点总结

我觉得这篇论文可以总结成四个层次。

① 重新定义 TLS 的目标粒度：寻找 ILP 与 TLP 之间的 medium-grained parallelism

LoopFrog 不是简单复刻 MultiScalar。现代 OoO 已经吃掉了很多 fine-grained TLS 的收益，因此论文把目标放到"超出 OoO window、又不值得跨核"的循环区域。

② 用 Hint 解耦 Compiler 与 Microarchitecture

Compiler 只负责告诉硬件：这里存在一个可能 profitable 的 ordered speculative region。

Microarchitecture 决定：

是否 detach；
启动多少 threadlets；
是否 iteration packing；
冲突时如何 squash。

Hint 当 NOP 时顺序语义完全不变，因此具有很强的 backwards compatibility。

③ 通过 SSB 构建 In-Core Multi-Version Memory State

SSB 不只是一个 speculative store buffer。

它同时实现：

per-threadlet memory versioning；
older-to-younger value forwarding；
stale-read conflict detection 的数据基础；
coherence participation；
atomic threadlet commit。

这是 LoopFrog 能够在现代 multicore memory model 下成立的关键。

④ "跨越 Window"而不是"放大 Window"

LoopFrog 的 threadlet 和 iteration packing 共同完成一件事：

直接构造更远处的 future execution state，让有限的 OoO resources 分布到多个 distant program regions。

这比"ROB 从 512 项扩到 1024 项"有不同的扩展路径。

8. 个人思考

我觉得这篇论文最漂亮的地方是"粒度重新定位"

TLS 本身并不新，thread speculation、ordered tasks、read/write set conflict checking、multi-versioning 都有大量 prior work。

LoopFrog 真正聪明的地方是先问了一个问题：

在 2025 年的 8-wide、超大 OoO core 上，TLS 还有什么并行性是 OoO 没吃掉的？

然后论文没有去和现代 OoO 在几十条指令的 fine-grained ILP 上正面竞争，而是寻找 instruction window 之外的 medium-grained loop parallelism。

所以这篇文章的 contribution 很大程度上是一个问题重新定义 + 系统性工程落地。

从 Window 角度理解，比从 Thread 角度理解更自然

论文表面上在讲 threadlet，容易让人第一反应是 SMT/TLS。

但我觉得更有启发性的抽象是：

text 复制代码

Baseline OoO:
[ I0 I1 I2 I3 I4 I5 I6 I7 ........ ]
          <------ one continuous window ------>

LoopFrog:
[ I0 I1 ] .... [ I20 I21 ] .... [ I50 I51 ] .... [ I90 I91 ]
  window 0       window 1          window 2          window 3

它在硬件中构造多个 far-away subwindows。

而且总 ROB 容量没有增加。

这能够解释论文的三个主要 true-parallelism 收益：

更早看到 memory accesses；
跨过 control dependence；
离开当前 dependency chain。

三者本质上都来自：look further into the dynamic instruction stream。

Iteration Packing 与"循环递推状态推导"非常值得关注

Iteration Packing 中，LoopFrog 会：

根据跨迭代 register read/write sets 识别 induction variables；
用 strided value predictor 预测 IV 的未来值；
估计 iteration size；
计算 packing factor；
直接构造 iteration I+N 的起始寄存器状态。

这实际上已经不只是 TLS，而是在做一种 future loop-state construction。

从循环递推状态研究的角度看，它与"从程序依赖关系中识别循环变量、推导未来循环状态并展开后续迭代"的思路有明显交叉。

但两类路线的区别也很清楚：

LoopFrog：compiler hint 划定 region，hardware 使用 speculative threadlet，IV 主要靠 predictor，错误靠 verification + squash；
动态循环状态推导类方案：更关注从 dependence / recurrence 本身恢复 loop state、loop boundary、remaining iterations，并直接生成或展开 future iterations。

因此我觉得 LoopFrog 的 Iteration Packing 是一个非常值得继续深挖的比较点。尤其是作者自己也承认，简单 stride predictor 只是 common-case implementation，更复杂的 value predictor 或 precomputation slice 可以替换进去。

"失败 speculation 的价值"可能值得单独发展

论文 32% 的收益来自 branch condition prefetching，而且很多对应 loops 几乎没有 successful speculation。

这会带来一个很自然的问题：

既然最终不提交 speculative threadlet，只利用其 cache side effect，那么是否可以设计一个更便宜的 loop-aware helper engine？

例如只执行：

future address slice；
branch-condition computation slice；
high-confidence critical load chain。

而不是完整 speculative threadlet。

反过来说，LoopFrog 的优势是它不需要提前精确知道哪个 slice 最关键，完整 future execution 自动发现 cache miss 和 branch-condition dependencies。

因此这里存在一个很有意思的 trade-off：

text 复制代码

Full speculative execution
    高覆盖 / 高通用性 / 高浪费

vs.

Targeted helper execution
    低浪费 / 需要识别 critical slice / coverage 可能下降

论文当前比较明显的局限

① Loop Selection 还没有真正解决

实验使用 profiling 后人工 pragma 标注 profitable loops，本质上接近 perfect static selection。

而作者自己报告错误选择 loop 最多可以 slowdown 10%。

所以 9.5% headline speedup 并不等于一个完全自动 compiler 直接能够实现 9.5%。

这是本文最明显的 end-to-end gap。

② Compiler 不处理 through-memory LCD

Compiler 仅保证 register LCD 条件，memory dependence 完全交给动态 speculation。

对于频繁 cross-iteration dependence 的 loop，反复 squash 会失去收益。论文也明确指出部分 benchmark 需要更高级的 DoAcross synchronization。

③ Headline 配置中有部分 idealization

论文没有真正模拟 Bloom-filter false positives，只计入 4-cycle checking latency；headline SSB configuration 也没有建模 associativity。

作者进行了补充分析，说明 naïve false alias 可能导致约 2% epochs fail，4/8-way associativity 影响也有限，但这仍然说明真实实现需要更多 secondary checking / victim buffer 等机制。

④ 1024-entry ROB + 8-wide baseline 非常激进

这其实是论文的优点，也是一个值得进一步验证的问题。

作者刻意选择很强的 baseline 来说明 LoopFrog 不是在"打弱核"。但是不同 ROB size、issue width、SMT resource policy 下：

medium-grained gap 有多大；
architectural-threadlet slowdown 有多严重；
最佳 threadlet 数量是多少；

应该会发生明显变化。

论文对 SSB 参数做了较完整 sensitivity，但缺少 threadlet count × ROB size × core width 的系统联合分析。

⑤ 面积和功耗更像 analytical estimate，而不是完整 physical implementation

SSB / Bloom filter 使用 CACTI，threadlet overhead 引用 SMT prior work，再结合 Neoverse N1 area 做比例估计。

这个方法在体系结构论文中合理，但 12--17% total area、power impact 仍然需要更完整的 RTL / physical design 验证。

9. 总结

《LoopFrog: In-Core Hint-Based Loop Parallelization》是一篇典型的"旧思想在现代处理器背景下重新定位"的优秀体系结构论文。

它没有简单追求更大的 OoO window，也没有把 loop parallelization 推到多核，而是发现了 ILP 与 TLP 之间尚未被充分利用的 medium-grained parallelism。

LoopFrog 通过：

compiler-inserted detach / reattach / sync hints；
OS-transparent threadlets；
ordered speculative epochs；
multi-version SSB；
fine-grained conflict detection；
coherence-aware atomic commit；
iteration packing；

把多个未来循环区域同时映射到一个宽 OoO core 的闲置后端资源上。

实验在 SPEC CPU 2006 / 2017 上分别达到 9.2% / 9.5% whole-program geomean speedup ，parallel loop region 平均加速 43%。

我认为这篇论文最值得借鉴的不是某一个具体 buffer，而是两个更高层的思路：

第一，不要只问"如何做更多 speculation"，而要先找到现代 baseline 尚未覆盖的 speculation granularity。

第二，与其无限扩大一个连续 instruction window，不如思考如何低成本地构造和观察更远处的 future program state。

这两点对于循环执行优化、动态依赖分析、value prediction 以及未来状态展开类工作都很有启发。

参考链接

ACM DOI

Cambridge Research Repository / Additional Data
