✨1.课题概述
本仿真模型为同步发电机有功功率闭环控制系统，系统以霍尔电流传感器采集定子三相电流作为信号源，依托Clark变换、Park坐标变换完成三相静止坐标系向旋转dq坐标系的转换，结合同步发电机dq轴电压方程构建励磁调节前向通道，采用PID控制器实现有功功率闭环调控；同时增设有功功率检测单元实时校验输出有功，形成完整"信号采集-坐标变换-控制运算-发电机本体-功率反馈" 的闭环控制架构。霍尔传感器负责完成定子三相电流的电气信号拾取，是整个控制系统的感知基础；PID控制器作为闭环校正核心，通过有功功率偏差动态调节励磁电压，最终实现发电机输出有功功率跟随给定参考值稳定运行。

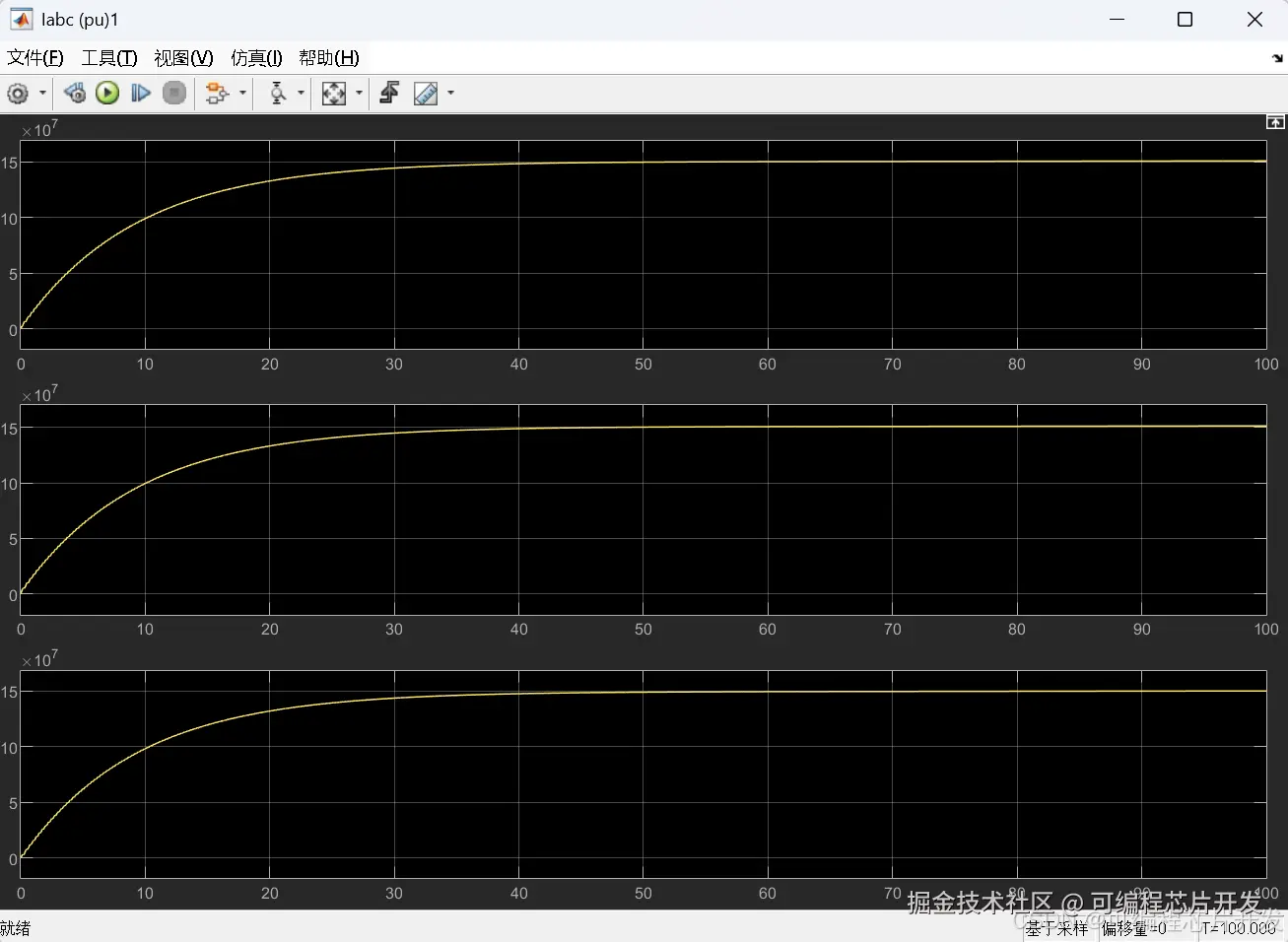

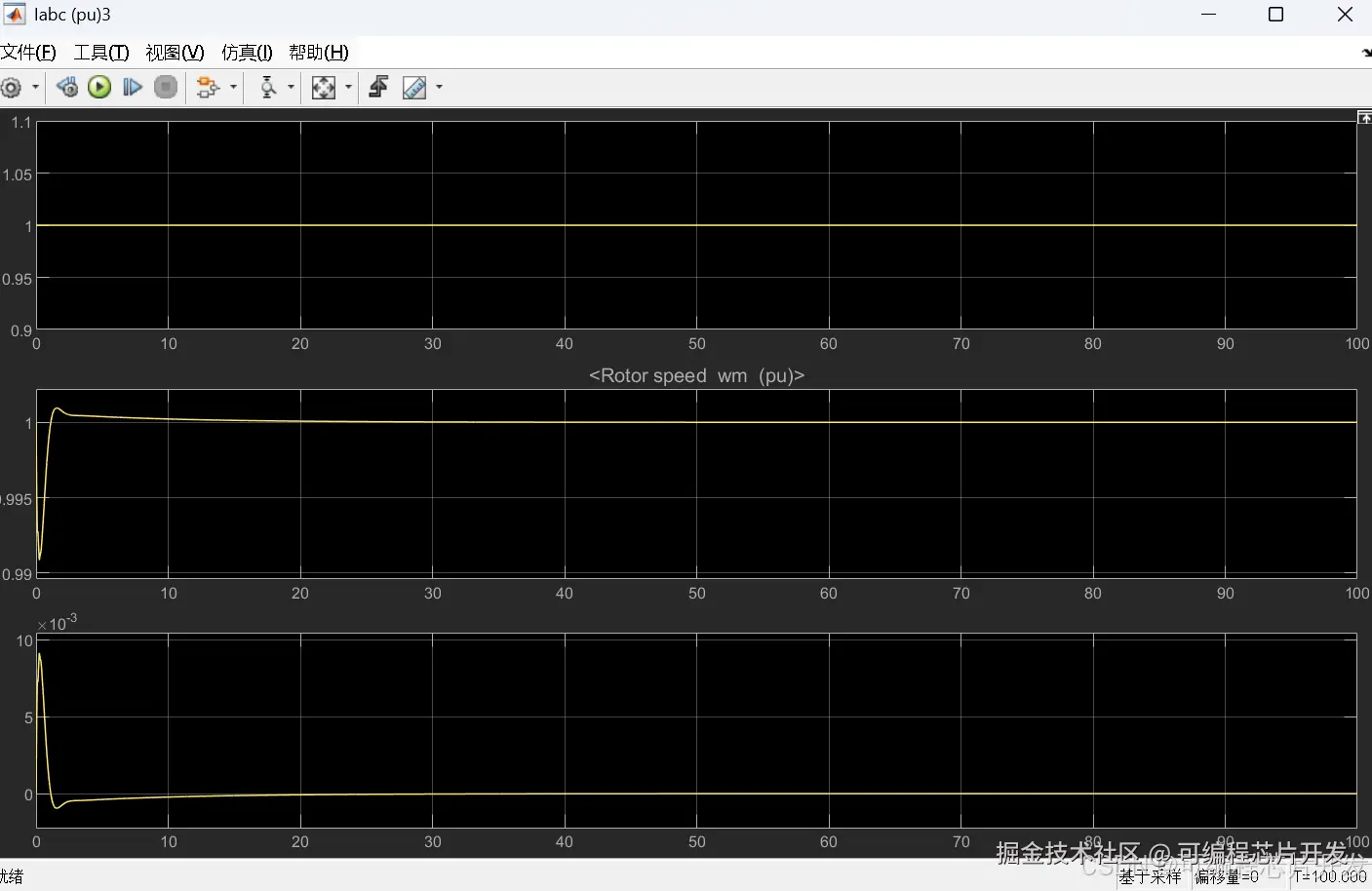

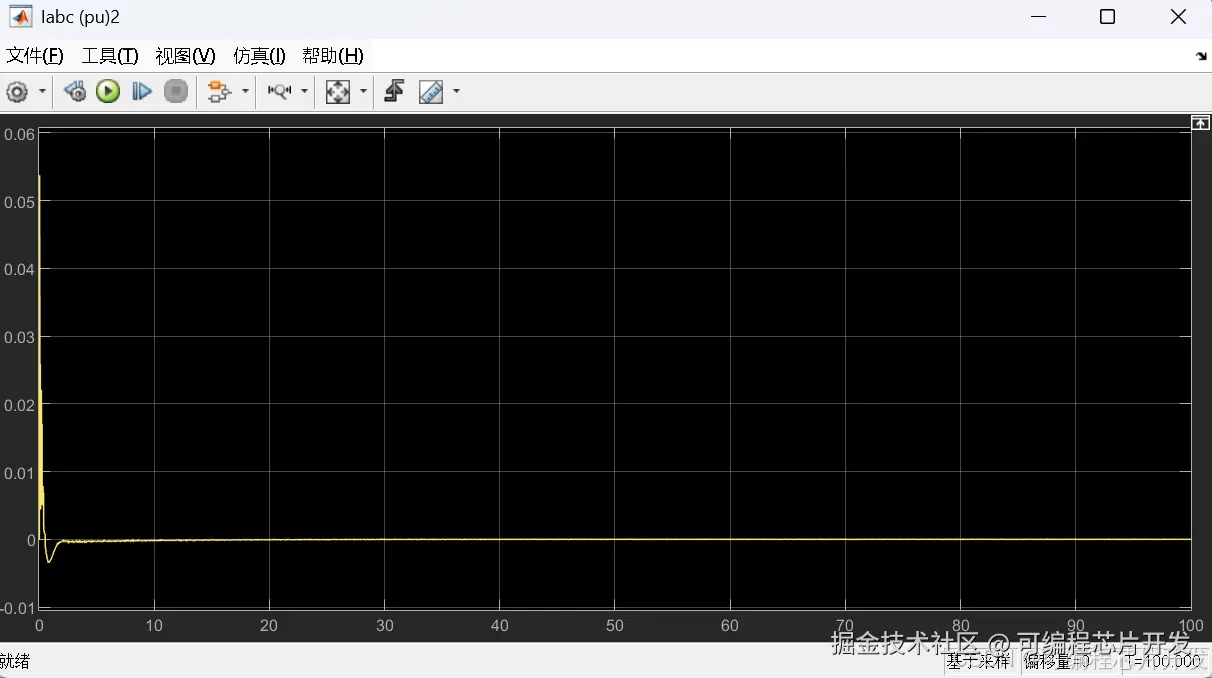

📊2.系统仿真结果

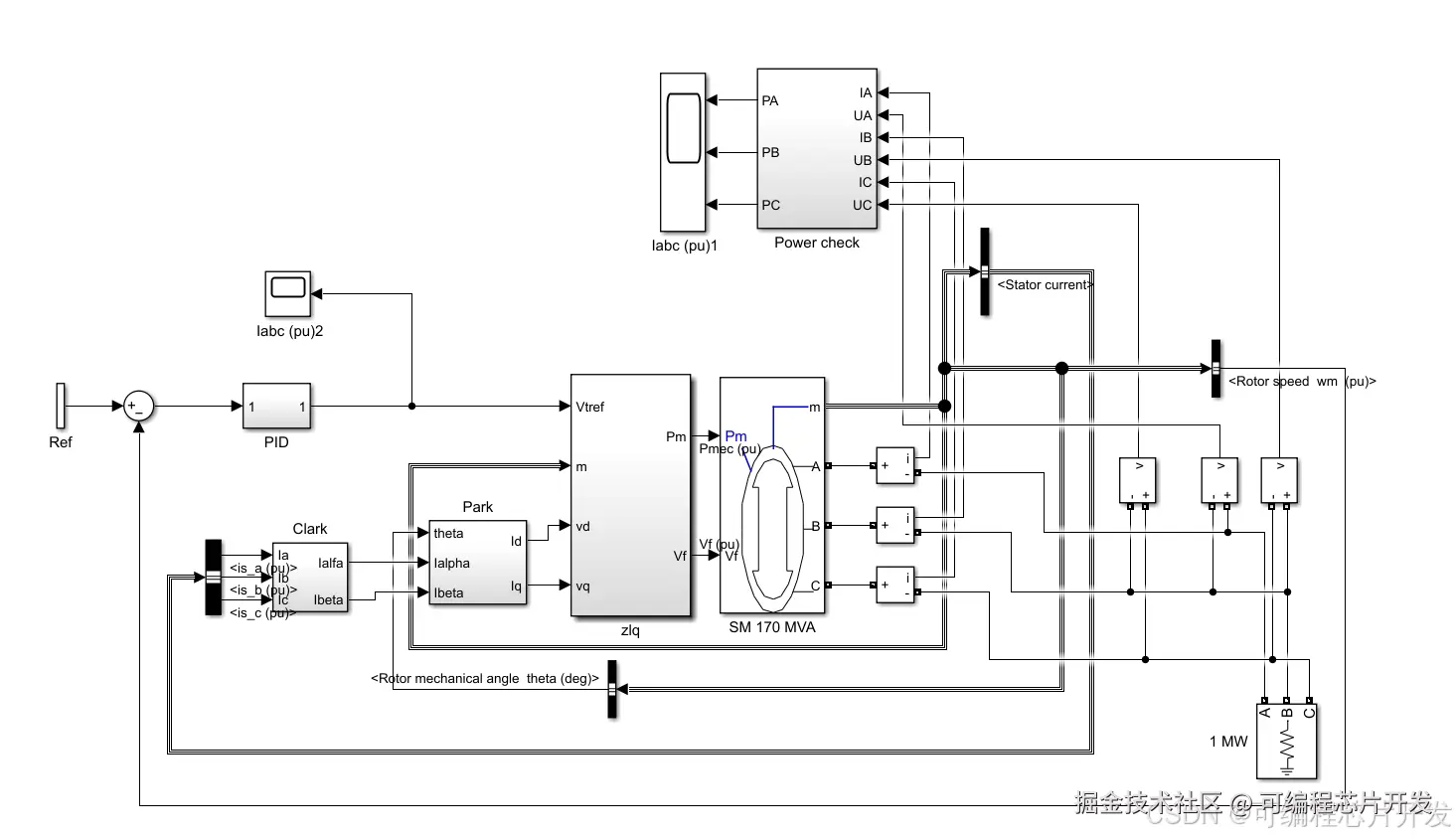

✅3.核心程序或模型
整套控制系统依托霍尔传感器实现定子电流非接触式采集，利用坐标变换将交流量解耦为直流量，结合同步电机dq数学模型建立励磁与有功功率的映射关系，使用PID实现有功功率闭环调节。相比传统直接有功调节方案，基于坐标变换的控制架构动态响应更快，能够适应负载突变等暂态工况；霍尔传感器电气隔离特性有效保护控制电路免受主回路高压冲击，提升控制系统可靠性。
🚀4.系统原理简介
4.1 霍尔传感器三相定子电流信号采集
系统中<Stator current>支路对应三相霍尔电流传感器，实时测量同步发电机定子三相瞬时电流。霍尔传感器基于霍尔效应，将定子回路交流大电流线性转换为控制系统可处理的低压弱电信号：
式中UH为霍尔传感器输出电压，KH为霍尔传感器灵敏度系数，i为被测定子相电流。采集得到三相原始电流信号送入Clark变换模块，完成静止三相坐标系向两相静止αβ坐标系的转换。
4.2 Clark变换(3s/2s坐标变换)
Clark变换模块输入三相定子电流isa、isb、isc，输出两相静止坐标系电流ialpha、ibeta。工程中常采用恒幅值变换，变换公式：
同步发电机定子三相电流满足三相平衡约束isa+isb+isc=0，因此可简化计算。Clark变换的作用是消除三相系统冗余变量，将三相互耦交流量转化为两相正交交流量，降低后续控制运算复杂度，为 Park旋转变换提供输入。
4.3 Park旋转变换（2s/2r坐标变换）
Park模块输入两相静止电流、与转子机械电角度θ，将静止αβ坐标系变量转换至与转子同步旋转的dq坐标系，得到直轴电流id、交轴电流iq，变换方程：
经过Park变换后，交流时变的定子电流转化为直流稳态分量。在同步发电机稳态工况下，id、iq为恒定直流量，极大简化调节器设计，是同步电机矢量控制的基础。转子角度θ由发电机本体实时输出，表征转子磁极相对于定子 a 相轴线的空间位置。

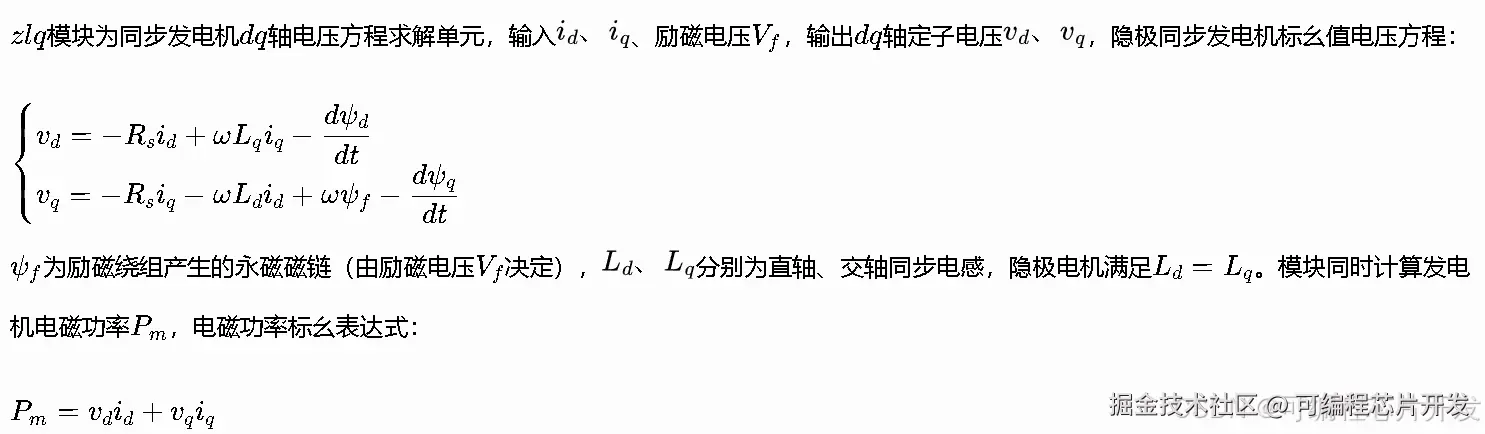

4.4 同步发电机dq轴电压模型
电磁功率是发电机机电能量转换的核心物理量，稳态下忽略机械损耗时，发电机对外输出有功近似等于电磁功率。
4.5 有功功率检测单元
Power check模块采集发电机定子三相端电压uA、uB、uC与霍尔传感器测得三相电流iA、iB、iC，完成实时有功功率计算。三相瞬时有功功率公式：
