基于K层下行异构蜂窝网络的网络覆盖率和速率计算matlab仿真

1.引言

2.算法测试效果

3.算法涉及理论知识概要

[3.1 空间分布建模](#3.1 空间分布建模)

[3.2 无线信道基础模型](#3.2 无线信道基础模型)

[3.3 SINR通用表达式与覆盖定义](#3.3 SINR通用表达式与覆盖定义)

[3.4 条件覆盖概率转化](#3.4 条件覆盖概率转化)

4.核心程序

5.完整算法代码文件获得

1.引言

传统蜂窝网络采用六边形网格、Wyner均值干扰模型开展性能分析，存在解析困难、与真实密集异构网络偏差较大等缺陷。Andrews 团队两篇经典文献构建了以泊松点过程（PPP）为核心、随机几何为数学工具的统一蜂窝网络分析框架，分别覆盖单层同构蜂窝与 K 层宏 / 微 / 毫微微混合异构场景，给出覆盖概率、用户平均速率、基站负载三大核心性能指标完整推导路径。本文系统梳理该建模体系底层原理、分步数学推导流程，区分开放接入、封闭接入两种用户连接机制，对比单层与多层模型差异，解析干扰受限网络下闭合化简结论，同时阐述模型仿真验证方法与核心工程结论，为5G/6G超密集异构网络理论分析提供完整数学参照体系。

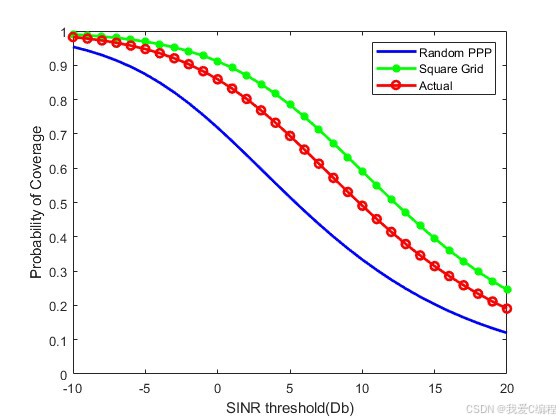

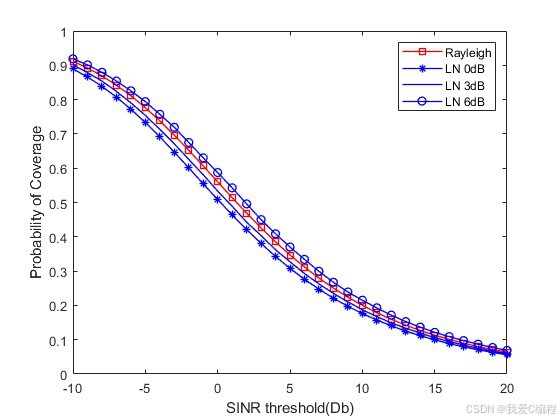

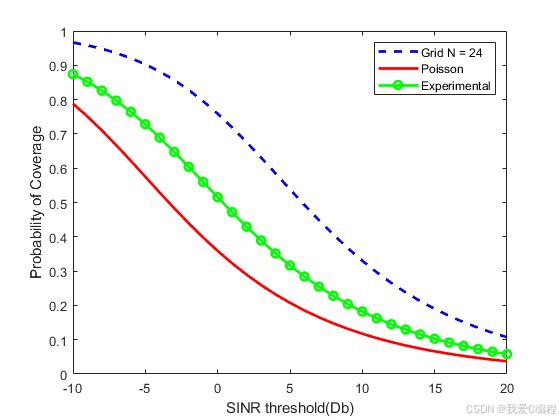

2.算法测试效果

3.算法涉及理论知识概要

3.1 空间分布建模

随机几何分析的核心突破是放弃确定性网格拓扑，将基站、用户空间位置建模为独立齐次泊松点过程。二维平面齐次PPP核心性质：给定区域内节点数量服从泊松分布，互不重叠区域节点计数相互独立，任意点邻域节点分布无记忆性。

单层网络中全部基站构成点过程Φ，密度λ；K层异构网络每层基站为独立PPPΦ1 ,Φ2 ,...,ΦK，第i层密度λi、单基站发射功率Pi、通信SINR门限βi，每层由三元组{Pi ,λi,βi}唯一表征。移动用户独立服从另一低密度PPPΦm。依据Slivnyak定理，只需选取位于坐标原点的典型用户做全域统计平均，无需遍历全部用户，大幅简化积分运算。

3.2 无线信道基础模型

统一采用标准大尺度路径损耗+瑞利小尺度衰落模型，路径损耗函数为：

式中α>2为路径损耗指数，∥x∥代表基站到典型用户欧氏距离。任意基站到用户的功率衰落hx服从单位均值指数分布，对应无线瑞利衰落信道，即hx∼Exp(1)，各基站衰落相互独立。第i层距离用户xi处基站的接收有用功率为：

3.3 SINR通用表达式与覆盖定义

用户连接最优基站时，下行信干噪比统一表达为：

σ2为热噪声功率，分母第一项为全网络跨层同层总干扰。覆盖判定规则：若存在任意一层基站满足SINR>βi，用户处于覆盖；反之发生中断。干扰受限网络中城市密集场景σ2≪总干扰，可置σ2=0，简化为SIR分析。

3.4 条件覆盖概率转化

固定距离r时，用户覆盖条件概率等价于有用衰落大于干扰噪声加权阈值：

全部干扰基站分布在半径r以外二维平面，结合PPP母泛函：

代入干扰衰落指数分布g∼Exp(μ)，化简积分变量替换后得到闭式指数形式。

将距离密度与条件覆盖概率联合积分，得到单层通用覆盖概率：

其中β(T,α)为含不完全伽马函数的干扰积分常数，适配任意干扰衰落分布。

4.核心程序

复制代码

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%
Pc3    = zeros(size(SINR));

for i = 1:length(SINR)
    i
    f      = func_Pc_cal3(beta1(i));
    Pc3(i) = f;
end
plot(SINR,Pc3,'ro','linewidth',2);
hold on
SNR    = 10;
Pc4    = zeros(size(SINR));
for i = 1:length(SINR)
    i
    f      = func_Pc_cal4(beta1(i),SNR);
    Pc4(i) = f;
end
plot(SINR,Pc4,'b','linewidth',2);
hold on
axis([-9.1,20,0,1]);

SNR    = 10;
Pc5    = zeros(size(SINR));
for i = 1:length(SINR)
    i
    f      = func_Pc_cal5(beta1(i),SNR);
    Pc5(i) = f;
end
plot(SINR,Pc5,'k--','linewidth',2);
hold on
axis([-9.1,20,0,1]);

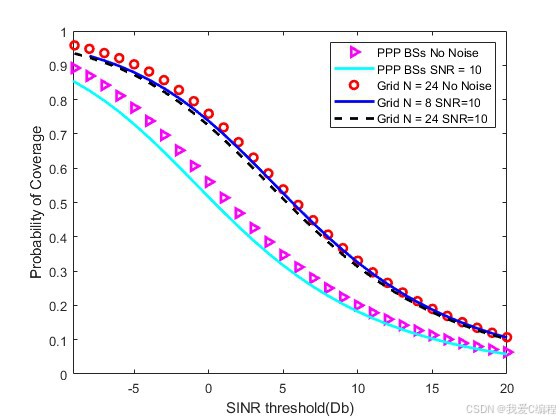

legend('PPP BSs No Noise','PPP BSs SNR = 10','Grid N = 24 No Noise','Grid N = 8 SNR=10','Grid N = 24 SNR=10');
xlabel('SINR threshold(Db)');
ylabel('Probability of Coverage');

5.完整算法代码文件获得

完整程序见博客首页左侧或者打开本文底部GZH名片

（ V关注后回复码： X145）
