Rust图像处理第17节-Julia 朱利亚分形：拖动常数 c 看图实时变化

Julia 朱利亚分形：拖动常数 c 看图实时变化

🦀 Rust + WASM 实战系列第 17 篇阅读时间：约 6 分钟 | 实战可运行

📌 写在前面

上一篇讲了 Mandelbrot------c 在复平面上变化（每个像素一个 c），z₀ = 0 固定。

Julia 是 Mandelbrot 的孪生兄弟 ------迭代公式完全一样 ：z_{n+1} = z_n² + c，但参数角色互换：
$Mandelbrot：每个像素一个 c，z0=0 固定 Julia：c 固定为某个常数，z0 在复平面上变化 \begin{aligned} &\textbf{Mandelbrot}：\text{每个像素一个 } c，z_0 = 0 \text{ 固定}\\ &\textbf{Julia}：c \text{ 固定为某个常数，} z_0 \text{ 在复平面上变化} \end{aligned}$ Mandelbrot：每个像素一个 c，z0=0 固定Julia：c 固定为某个常数，z0 在复平面上变化

算法代码几乎一样（只交换两个参数的循环范围 ）。真正的价值不是"换参数"------而是实时拖动 c 看图变化。

🚀 TL;DR

$zn+1 =zn2+c z_{n+1} = z_n^2 + c$ zn+1=zn2+c

跟 Mandelbrot 公式完全一样
区别：Julia 的 c 是固定的常数（前端滑块实时调）
结果：拖动 c 时整个图案会戏剧性变化------这是 Mandelbrot 做不到的

📖 目录

[Julia 的真正乐趣](#Julia 的真正乐趣 "#%E4%B8%80julia-%E7%9A%84%E7%9C%9F%E6%AD%A3%E4%B9%90%E8%B6%A3")
为什么公式一样但效果完全不同
[算法：和 Mandelbrot 的关键 2 行差异](#算法：和 Mandelbrot 的关键 2 行差异 "#%E4%B8%89%E7%AE%97%E6%B3%95%E5%92%8C-mandelbrot-%E7%9A%84%E5%85%B3%E9%94%AE-2-%E8%A1%8C%E5%B7%AE%E5%BC%82")
关键代码
[经典 Julia 常数（5 个必看）](#经典 Julia 常数（5 个必看） "#%E4%BA%94%E7%BB%8F%E5%85%B8-julia-%E5%B8%B8%E6%95%B05-%E4%B8%AA%E5%BF%85%E7%9C%8B")
前端效果展示
踩坑提醒
下篇预告：性能优化

一、Julia 的真正乐趣

Mandelbrot 没法"调 c"------因为 c 已经是图的 x 轴（整个集合就是 c 的可视化）。

Julia 可以拖动 c 滑块实时看图变化------这是 Mandelbrot 做不到的。

拖动 c 实部 → 图案的"骨架"在水平方向拉伸拖动 c 虚部 → 图案的"细节密度"在垂直方向变化拖动到某些区域 → 图案突然从"无限细节"变成"全黑 / 全白"（c 落在 Mandelbrot 集合内）

直觉：Mandelbrot 像是"一张固定的地图"，Julia 像是"一个可以变形的地图"。

二、为什么公式一样但效果完全不同？

$zn+1 =zn2+c z_{n+1} = z_n^2 + c$ zn+1=zn2+c

Mandelbrot 和 Julia 完全相同的迭代规则 ，只是初始化不同：

算法	$cc$ c 来源	$z0 z_0$ z0 来源
Mandelbrot	每个像素一个 c（从像素映射）	永远 0
Julia	固定常数（滑块控制）	每个像素一个 $z0 z_0$ z0（从像素映射）

为什么效果天差地别？

Mandelbrot 把 c 当"主角"------所以整个集合就是 c 的所有可能性的可视化
Julia 把 c 当"背景设定"------所以每个 c 决定一种"物理规则"，整个复平面在这个规则下演化

类比：Mandelbrot 像是"一张地图"，Julia 像是"一个地图 + 一组物理参数"。

三、算法：和 Mandelbrot 的关键 2 行差异

公式回顾（详见本系列上一节）

迭代公式 $z=z2+cz = z^2 + c$ z=z2+c 拆成实部/虚部（task 16 §二有详细推导）：
$Re(z2+c) =zr2−zi2+cre Im(z2+c) =2⋅zr⋅zi+cim \begin{aligned} \text{Re}(z^2 + c) &= \text{zr}^2 - \text{zi}^2 + c_{\text{re}} \\ \text{Im}(z^2 + c) &= 2 \cdot \text{zr} \cdot \text{zi} + c_{\text{im}} \end{aligned}$ Re(z2+c)Im(z2+c)=zr2−zi2+cre=2⋅zr⋅zi+cim

逃逸判断： $zr2+zi2>4\text{zr}^2 + \text{zi}^2 > 4$ zr2+zi2>4。

Mandelbrot vs Julia：参数角色对比

维度	Mandelbrot	Julia
$cc$ c 来自	每个像素（从像素映射）	固定常数（滑块控制）
$z0 z_0$ z0 来自	永远 0	每个像素（从像素映射）
物理意义	看每个 $cc$ c "命运如何"	看每个 $z0 z_0$ z0 在固定 $cc$ c 规则下"命运如何"

Julia 的核心循环

rust 复制代码

for each pixel (px, py):
    // ① 像素 → z₀（不再是 c！）
    z_re = center_x + (px - w/2) / zoom
    z_im = center_y + (py - h/2) / zoom

    // ② c 是循环外的固定常数
    for iter:
        if zr² + zi² > 4: 停止     // 逃逸
        new_zr = zr² - zi² + c_re  // 实部
        new_zi = 2*zr*zi + c_im    // 虚部
        zr, zi = new_zr, new_zi

就这 2 行差异 （Mandelbrot 里像素→c，Julia 里像素→ $z0 z_0$ z0），其他完全一样。

一个具体的 Julia 计算

取 $c=−0.8+0.156ic = -0.8 + 0.156i$ c=−0.8+0.156i（海马谷），画布中心点 $z0=0 z_0 = 0$ z0=0（注意 Julia 从像素位置出发，所以画布中心对应 $z0=0 z_0 = 0$ z0=0）：

步骤	$zr\text{zr}$ zr	$zi\text{zi}$ zi	$zr2−zi2\text{zr}^2 - \text{zi}^2$ zr2−zi2	$2⋅zr⋅zi2 \cdot \text{zr} \cdot \text{zi}$ 2⋅zr⋅zi	new $zr\text{zr}$ zr	new $zi\text{zi}$ zi
0	0	0	0	0	$−0.8-0.8$ −0.8	$0.1560.156$ 0.156
1	$−0.8-0.8$ −0.8	$0.1560.156$ 0.156	$0.6160.616$ 0.616	$−0.250-0.250$ −0.250	$−0.184-0.184$ −0.184	$−0.094-0.094$ −0.094
2	$−0.184-0.184$ −0.184	$−0.094-0.094$ −0.094	$0.0250.025$ 0.025	$0.0350.035$ 0.035	$−0.775-0.775$ −0.775	$0.1910.191$ 0.191
3	$−0.775-0.775$ −0.775	$0.1910.191$ 0.191	$0.5640.564$ 0.564	$−0.296-0.296$ −0.296	$−0.236-0.236$ −0.236	$−0.105-0.105$ −0.105
4	$−0.236-0.236$ −0.236	$−0.105-0.105$ −0.105	$0.0450.045$ 0.045	$0.0500.050$ 0.050	$−0.755-0.755$ −0.755	$0.2060.206$ 0.206
...	...	...	...	...	...	...

每步的 $zr2+zi2\text{zr}^2 + \text{zi}^2$ zr2+zi2：

步骤	$zr2+zi2\text{zr}^2 + \text{zi}^2$ zr2+zi2	逃逸？
1	$0.6640.664$ 0.664	否
2	$0.0430.043$ 0.043	否
3	$0.3150.315$ 0.315	否
4	$0.0660.066$ 0.066	否
...	（持续震荡）	...

可以看到 $zr2+zi2\text{zr}^2 + \text{zi}^2$ zr2+zi2 始终 < 4，这个 $z0 z_0$ z0 点最终在集合内 ------涂黑色。

要点：Julia 的迭代过程和 Mandelbrot 完全一样 ，只是 $cc$ c 和 $z0 z_0$ z0 的角色互换了。

四、关键代码

rust 复制代码

#[wasm_bindgen]
pub fn julia(
    width: u32,
    height: u32,
    c_re: f64,
    c_im: f64,
    zoom: f64,
    center_x: f64,
    center_y: f64,
    max_iter: u32,
    palette: u32,
) -> Vec<u8> {
    let w = width as usize;
    let h = height as usize;
    let mut out = vec![0u8; w * h * 4];

    let inv_zoom = 1.0 / zoom;
    let cr = c_re;  // ← c 提出来，不进内循环
    let ci = c_im;

    for py in 0..h {
        for px in 0..w {
            // 像素 → 复数（这是 z₀，不是 c）
            let zr0 = center_x + (px as f64 - w as f64 / 2.0) * inv_zoom;
            let zi0 = center_y + (py as f64 - h as f64 / 2.0) * inv_zoom;

            // 迭代 z = z² + c（c 固定！）
            let mut zr = zr0;
            let mut zi = zi0;
            let mut iter: u32 = 0;
            while iter < max_iter && (zr * zr + zi * zi) < 4.0 {
                let new_zr = zr * zr - zi * zi + cr;
                let new_zi = 2.0 * zr * zi + ci;
                zr = new_zr;
                zi = new_zi;
                iter += 1;
            }

            let (r, g, b) = color_from_iter(iter, max_iter, palette);
            let idx = (py * w + px) * 4;
            out[idx]     = r;
            out[idx + 1] = g;
            out[idx + 2] = b;
            out[idx + 3] = 255;
        }
    }

    out
}

调色板函数 和 Mandelbrot 共用同样的公式（fire / ocean / forest / grayscale）------项目里调色板代码完全相同，只是函数被 julia.rs 和 mandelbrot.rs 各自定义一份。

未来重构 ：调色板可以抽到独立模块（如 fractal/palette.rs），让两个分形共用------这是架构优化的机会，留给读者自行尝试。

五、经典 Julia 常数（5 个必看）

打开前端页面，依次点 5 个预设按钮看效果：

常数	名称	视觉特点
`c = -0.8 + 0.156i`	🐴海马谷	细丝状结构，密集旋转
`c = -0.4 + 0.6i`	🌸连分数	颗粒状粉尘，分散细节
`c = 0.285 + 0.01i`	⭐星形	对称的树枝状，从中心向外
`c = -0.835 - 0.2321i`	🔥火焰	螺旋 + 火焰般的流动
`c = -0.4 - 0.59i`	🌑全黑	几乎所有点逃逸 → 接近纯黑

关键观察

拖动 c 时会看到：

某些 c 值 → 整张图几乎全黑（所有点都逃逸）
某些 c 值 → 整张图几乎全彩（所有点都不逃逸）
过渡区域 → 图案剧烈变化，几个像素的 c 变化就能改天换地

为什么？ 因为 c 落在 Mandelbrot 集合内部 时 Julia 集是连通的（不会全黑），落在外部时可能不连通（容易全黑）。

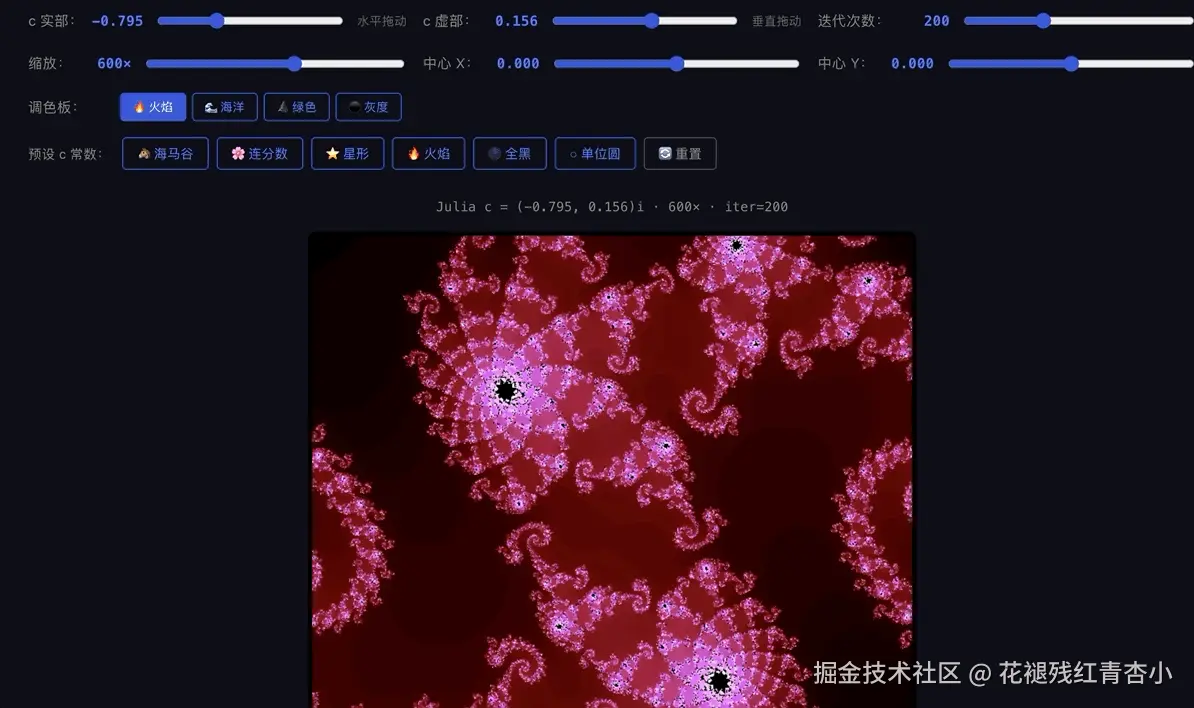

六、前端效果展示

打开页面后：

默认显示 🐴 海马谷（c = -0.8 + 0.156i，调色板火焰）
拖动 c 实部 / 虚部滑块 ------实时看图变化（这是 Mandelbrot 做不到的）
点击 5 个预设按钮：海马谷 / 连分数 / 星形 / 火焰 / 全黑
切换调色板：火焰 / 海洋 / 绿色 / 灰度
缩放 / 平移：和 Mandelbrot 一样
重置按钮：回到默认

七、踩坑提醒

1. `c_re` 和 `c_im` 提到循环外

rust 复制代码

// ❌ 错（虽然对，但每次循环多一次读）
let new_zr = zr * zr - zi * zi + c_re;

// ✅ 对（提前 let cr = c_re，循环内用 cr）
let cr = c_re;
let new_zr = zr * zr - zi * zi + cr;

虽然编译器通常会优化掉重复读，但显式提到循环外 是好习惯------性能 + 可读性都更好。

2. Julia 在某些 c 值会"几乎全黑"

ini 复制代码

c = -0.4 - 0.59i  →  大部分点快速逃逸 → 整张图全黑

不是 bug------是 Julia 集合本身不连通（"尘埃"型）导致视觉上很暗。

调高迭代次数 + 换调色板 能稍微缓解，但根本上 c 决定图案。

3. 拖动 c 时性能

WASM 串行 f64 在 600×600 画布上每次拖动都要重算 360,000 像素 ------拖动滑块时可能卡。

下一篇（任务 18）会用 Web Worker 多线程 + 增量渲染 解决。本篇先用单线程跑通，性能优化留给下一篇。

八、下篇预告：性能优化

任务 18：交互缩放 + 拖拽 + 性能深度优化。

前一篇（task 16）讲的"性能优化阶梯"只是预告 ------本篇会真正实现：

Web Worker 多线程：开 4 个线程并行渲染（Mandelbrot / Julia 各 2 个），加速 4×
增量渲染 ：拖动时只重算变化的区域，不是每次全图重算
f32 vs f64 ：用 f32 替代 f64 加速 2×
平滑着色初探：消除"色带"，让 Julia 的细节更平滑

核心目标 ：把 Mandelbrot / Julia 从"150 ms" 降到 "16 ms 以下"------实现 60 FPS 实时拖动。

🎁 写在最后

这一篇最大的认知升级：

Julia 不是"换参数"------是"换物理规则"。

拖动 c 时，每个像素都在新规则下重新演化------这就是 Julia 的"动力学"魅力。

任务	套路	关注点
16 曼德博	迭代	c 变化（每个像素一个 c）
17 Julia	迭代	c 固定（滑块控制 + z₀ 变化）

变的是参数角色，不是算法 。掌握这一点，你就能在**"任何 c 值"** 下看到 Julia 的"个性"------和真实世界一样，每个常数有不同"性格"。

你已经走过了 16 篇，现在掌握了两大经典分形 。下一篇学性能优化 ------把这两个分形真正玩起来（60 FPS 拖动）。

📦 项目地址 ：pixel-math-wasm 🦀 Rust + WebAssembly 实战系列

🏷️ 标签 ：#Rust #WebAssembly #分形 #Julia #复数 #迭代 #逃逸时间 #算法 #算法
