Chromium 源码学习笔记（一）：一个 URL 输入之后，浏览器里发生了什么？

系列第一篇，目的是建立第一张 Chromium 架构地图。写给想开始读浏览器源码、但不知道从哪里下手的人，也写给未来复习的自己。

为什么先画一张地图？

最近在系统学 Chromium 源码。

Chromium 是 Chrome 浏览器的开源内核，也是大部分基于 Blink 的浏览器的基础。它的源码非常大，光 src/ 目录下就有几百个子目录，涉及的 C++ 类动辄几千个。

一开始我就犯了一个错误：从某个函数开始追，越追越深，最后忘了自己最开始要解决什么问题。

后来我意识到，读大型工程需要先有一张地图。

这张地图的核心问题只有一个：

用户输入一个 URL 后，Chromium 里大概有哪些模块参与，它们分别在做什么？

这篇文章就是我的第一张地图。不追求全面，只追求能复述。

Chromium 是一套协作系统，不是一个大程序

先给一个整体印象。

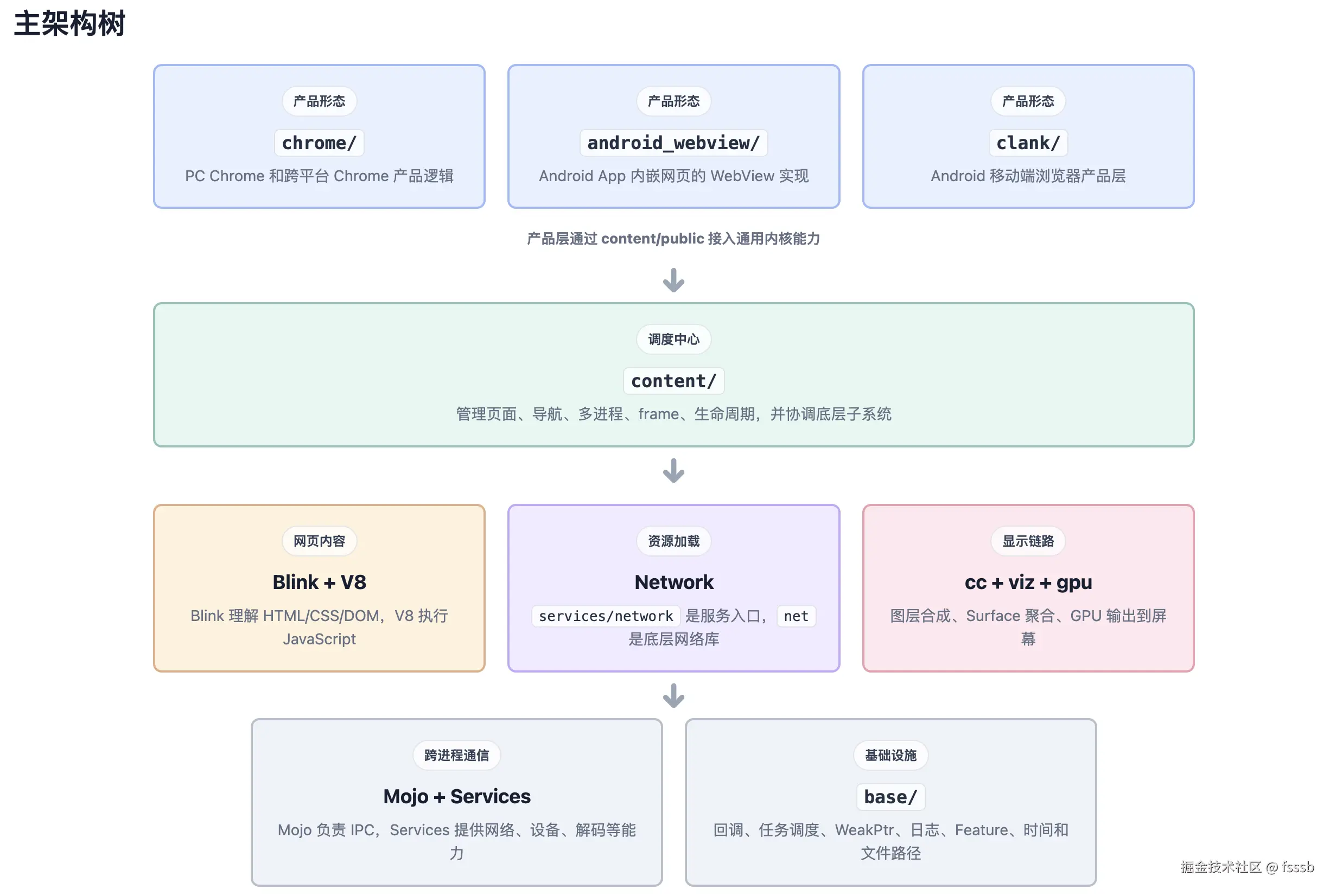

我目前把 Chromium 大致分成这几层：

层次	职责	关键目录
产品层	UI、Tab、地址栏、平台接入	`chrome/`、`android_webview/`
`content/`	页面、导航、frame、renderer process 调度	`content/`
Blink + V8	HTML/CSS/DOM 解析，JavaScript 执行	`third_party/blink/`、`v8/`
Network	资源加载	`services/network/`、`net/`
cc / Viz / GPU	合成、聚合、屏幕显示	`cc/`、`components/viz/`、`gpu/`
Mojo	跨进程 IPC 通信基础设施	`mojo/`
`base/`	任务调度、回调、WeakPtr、日志等	`base/`

但这些模块不是简单的上下级，而是围绕"页面加载和显示"这条运行时链路协作的。

多进程：理解 Chromium 的第一道门

看 Chromium 源码之前，最值得先弄清楚一件事：

Chromium 为什么要多进程？

答案不是"为了让架构更优雅"，而是现实需要。

网页内容不可信。渲染引擎可能崩溃。如果所有网页都跑在同一个进程里：

text 复制代码

一个页面崩溃
  -> 渲染引擎崩
  -> 整个浏览器崩
  -> 所有 tab 一起没了

所以 Chromium 把浏览器拆开：

text 复制代码

Browser Process       <- 浏览器的"可信控制中心"
  UI、tab、导航、权限、进程管理

        ↕ Mojo / IPC

Renderer Process      <- 网页内容的"隔离执行环境"
  Blink、V8、DOM、layout、paint

        ↕ Mojo / IPC

Network / GPU / Service Process
  资源加载、图形输出、设备能力

这里有一个命名规律很有用：

text 复制代码

带 Host 的对象，一般是 Browser 侧代表 renderer 里某个东西。

比如 RenderProcessHost 代表一个 renderer process，RenderFrameHost 代表 renderer 里某个 frame。Browser 侧通过这些 Host 对象和 Mojo / IPC 跟 renderer 通信，而不是直接拿对象指针。

明白了多进程模型，后面很多 Chromium 的设计就顺了。

URL 到首帧：八步

接下来是主线。以用户在地址栏输入 https://example.com 为例，Chromium 内部大概会经历这些阶段：

text 复制代码

用户输入 URL
  ↓
[1] 产品层：整理打开意图
  ↓
[2] content：创建 NavigationRequest，组织导航
  ↓
[3] Network：加载主资源 HTML
  ↓
[4] CommitNavigation：Browser → Renderer 交接
  ↓
[5] Blink + V8：解析 HTML，执行 JS，加载子资源
  ↓
[6] Blink：style → layout → paint
  ↓
[7] cc：合成，生成 CompositorFrame
  ↓
[8] Viz / GPU：present 到屏幕

逐步看一下每一段。

$1$ 产品层：表达"我要打开这个 URL"

用户输入 URL 时，最先接手的是产品层，不是 Blink 或 Network。

text 复制代码

PC Chrome        → chrome/
Android WebView  → android_webview/

产品层负责地址栏、Tab、菜单、权限弹窗这些用户能直接看到的东西。它不解析 HTML，也不执行 JavaScript。

它的核心职责只是把用户操作翻译成一个意图交给 content：

text 复制代码

请在这个 WebContents 里打开这个 URL。

地址栏的输入可能是 URL、搜索词，也可能是历史记录或自动补全结果，产品层需要先判断最终打开什么。

$2$ content：一次导航的调度中心

产品层把意图交给 content 后，真正的导航才开始。

我目前对 content 的一句话理解：

content 把产品层的意图，变成浏览器内核里的页面运行流程。

它要负责这次导航的全局调度：

哪个 WebContents 承载这个页面。
这是新导航、刷新，还是历史跳转。
是否需要新的 renderer process。
旧页面如何退出，新文档如何接管。

NavigationRequest 是这次导航的"任务单"，记录 URL、目标 frame、发起来源、redirect 状态、响应信息、commit 状态等。

第一轮可以先记几个源码入口：

text 复制代码

NavigationControllerImpl::LoadURLWithParams
NavigationRequest::Create
NavigationRequest::BeginNavigation

这里最重要的一个认知是：

Navigation 不是单纯的网络请求，而是一次页面跳转从发起到 commit 的生命周期管理。

它不只要"下载 HTML"，还要处理安全策略检查、redirect、下载分流、错误页、目标 frame、renderer process 选择等等问题。

$3$ Network：拿回主资源

导航进入加载阶段后，需要拿到主资源，也就是主 HTML 文档。

主资源加载的大致路径：

text 复制代码

NavigationRequest
  → NavigationURLLoader
  → ResourceRequest
  → URLLoaderFactory → URLLoader
  → Network Service
  → net（DNS、TCP、TLS、HTTP、缓存、代理...）
  → response headers + body stream

注意这里 Network 返回的不是一个字符串，而是两部分：

response headers：让上层先判断响应类型，比如状态码、MIME type、是否 redirect、是否触发下载。
body stream：后续 Blink 才真正消费的 HTML 字节流。

services/network 负责资源加载服务的入口和策略，net 负责更底层的网络能力。

子资源（CSS、JS、图片等）不是在这里加载的，而是 Blink 解析 HTML 时自己去发起，最终也走同一套 Network Pipeline。

$4$ CommitNavigation：Browser 和 Renderer 的交接点

拿到主资源响应之后，并不是直接把 HTML 交给 Blink 就行了。

content 还需要决定：

text 复制代码

提交到哪个 frame？
使用哪个 RenderFrameHost？
是否需要换 renderer process？
旧页面如何退出？

CommitNavigation 是我第一轮重点记的分界线：

text 复制代码

commit 前：Browser Process / content 主导导航、检查、加载、进程和 frame 选择。
commit 后：Renderer Process / Blink 开始创建 Document、解析 HTML、加载子资源和渲染。

网络响应回来 ≠ 新页面已经生效。只有 content 通过 Mojo IPC 把 commit 参数和 body stream 发给 renderer，Blink 才真正开始处理新 Document。

$5$ Blink + V8：解析 HTML，执行 JS，加载子资源

Renderer 收到 commit 后，Blink 创建 Document / DocumentLoader，开始消费 HTML body stream：

text 复制代码

HTML bytes → HTML parser → tokens → DOM nodes → DOM tree

解析过程中，Blink 会发现 CSS、JS、图片等子资源，再次触发 Network Pipeline 去加载。

Blink 和 V8 的分工：

text 复制代码

Blink：Web 文档结构、样式、布局、绘制语义、Web API。
V8：JavaScript 运行时，脚本编译和执行。

JavaScript 不是孤立地在 V8 里运行。网页里的 JS 通常通过 Blink 暴露的 DOM / Web API 影响页面。比如：

js 复制代码

document.querySelector("h1").innerText = "Hello Chromium";

执行过程可以这样理解：

text 复制代码

V8 执行 JS
  → Blink 提供 DOM / Web API
  → JS 修改 DOM
  → Blink 更新页面状态
  → 触发后续 style / layout / paint

$6$ Blink：style → layout → paint

当 DOM 和 CSS 规则都准备好了（可能已经被 JS 修改过），Blink 进入渲染计算：

style calculation：算出每个元素最终应用什么样式（computed style）。

layout：算出每个元素放在哪里、占多大（layout tree + geometry）。

paint：决定每个东西怎么画（背景、边框、文字、图片...），生成绘制指令列表。

这里要记一个点：

paint records 还不是像素，只是"应该怎么画"的记录。

真正产生像素要到合成和显示阶段。

$7$ cc：合成，生成 CompositorFrame

绘制记录接下来进入合成体系（cc）：

text 复制代码

paint records
  → layerization（哪些内容独立成层）
  → cc layer tree
  → raster / tiles（栅格化为纹理）
  → DrawQuads
  → CompositorFrame

几个值得注意的点：

DOM tree ≠ layer tree。Chromium 会按需把内容提升为独立层，比如有动画的元素、video、canvas、position:fixed、滚动区域。
页面不会一次性光栅化成一张大图。Chromium 分 tile 并行处理，视口外的内容可以懒处理。
CompositorFrame 是 renderer 提交给 Viz 的帧数据，但还不是最终屏幕画面。

$8$ Viz / GPU：present 到屏幕

最终屏幕画面可能来自多个来源：主页面、跨进程 iframe、视频 surface、浏览器 UI......

Viz 负责统一聚合这些 CompositorFrame：

text 复制代码

CompositorFrame（来自多个 renderer）
  → Surface（每个来源对应一个 Surface）
  → SurfaceAggregator（聚合为最终帧）
  → AggregatedFrame
  → SkiaRenderer / GPU
  → SwapBuffers / present
  → 屏幕

到这一步，用户才真正看到页面首帧。

用数据形态串一遍

比起记模块名，我更喜欢追"数据在链路里的形态变化"，这样不容易混乱：

text 复制代码

用户输入文本
  → 最终 URL
  → LoadURLParams
  → NavigationRequest
  → ResourceRequest
  → response headers + body stream
  → commit params + body stream
  → Document / DocumentLoader
  → HTML tokens → DOM tree
  → CSS rules → computed style
  → V8 执行 JS / DOM mutation
  → layout geometry
  → paint records / PaintArtifact
  → composited layers → tiles / raster resources
  → DrawQuads → CompositorFrame
  → Surface → AggregatedFrame
  → GPU buffer → screen pixels

这条数据变化链路贯穿了产品层、content、Network、Blink、V8、cc、Viz、GPU。

我总结的 Chromium 源码阅读方法

写到这里，我觉得第一篇最重要的收获不是记住了哪些类，而是建立了一种读 Chromium 的方法。

以前我会问：

text 复制代码

这个类是干什么的？
这个函数在哪里被调用？
这段代码具体怎么跑？

这些问题当然要问，但如果一开始就钻进去，很容易忘了自己在哪个链路里。

现在我会先问五个问题：

问题	作用
它接收什么输入？	定位它在链路中的起点
它产出什么？	定位它的终点和交接对象
它在哪个进程/线程？	定位它的执行环境
它把事情交给谁？	理解 handoff，而不只是 helper
出问题怎么反查？	从症状反推到模块，而不是从代码猜症状

这套方法的核心是：

先理解责任边界，再理解内部实现。先能讲清主线，再深入状态机和分支。

对于 Chromium 这类大型工程，这比从头开始追调用栈更适合第一轮入门。

这篇先不展开什么

说清楚边界很重要。以下内容我目前都只是"知道有这个东西"，还没有深入：

BFCache / Prerender / FencedFrame
SiteInstance / RenderFrameHost 生命周期状态机
Network 的 Cookie、Cache、CORS、HTTP/2、QUIC
V8 Ignition / TurboFan / GC
cc scheduler、raster priority
Viz surface lifetime、overlay 细节
FP / FCP / LCP 等性能指标的精确定义

第一轮目标只是：

能从 URL 输入讲到首帧显示，知道每个模块在链路里大概负责什么。

最后：一段话总结

用户输入 URL 后，产品层把意图传给 content；content 创建 NavigationRequest，完成导航调度和主资源加载；Network Service / net 取回 HTML 响应；content 通过 CommitNavigation 把响应交给 renderer；Blink 创建 Document、解析 HTML、加载 CSS / JS / 图片；V8 执行 JavaScript 并可能修改 DOM；Blink 计算 style / layout / paint；cc 合成并生成 CompositorFrame；Viz 聚合多个 Surface；GPU 最终 present 到屏幕。

Chromium 打开一个页面，不是简单的"下载 HTML 然后显示"，而是一条跨多个进程、多个模块的运行时协作链路。

下一篇预告

下一篇我打算把这条链路里最值得深入的一段单独拆开看：

Navigation Pipeline：一次 URL 如何变成新页面？

重点会看：

NavigationRequest 到底记录了什么。
Navigation 为什么不只是网络请求。
NavigationURLLoader 如何进入资源加载栈。
CommitNavigation 为什么是 Browser 和 Renderer 的关键分界线。

这是一篇学习笔记，不是官方文档。第一轮建立主线，后续持续修正。如果有理解偏差欢迎指出 : ) 写给想开始读浏览器源码、但不知道从哪里下手的人，也写给未来复习的自己。
