一个响应迟缓、卡顿的HMI会严重挫伤操作员的信任和使用体验。
本文从设计和开发角度，提供提升HMI运行性能的实用技巧。
-
设计层面的优化：
-

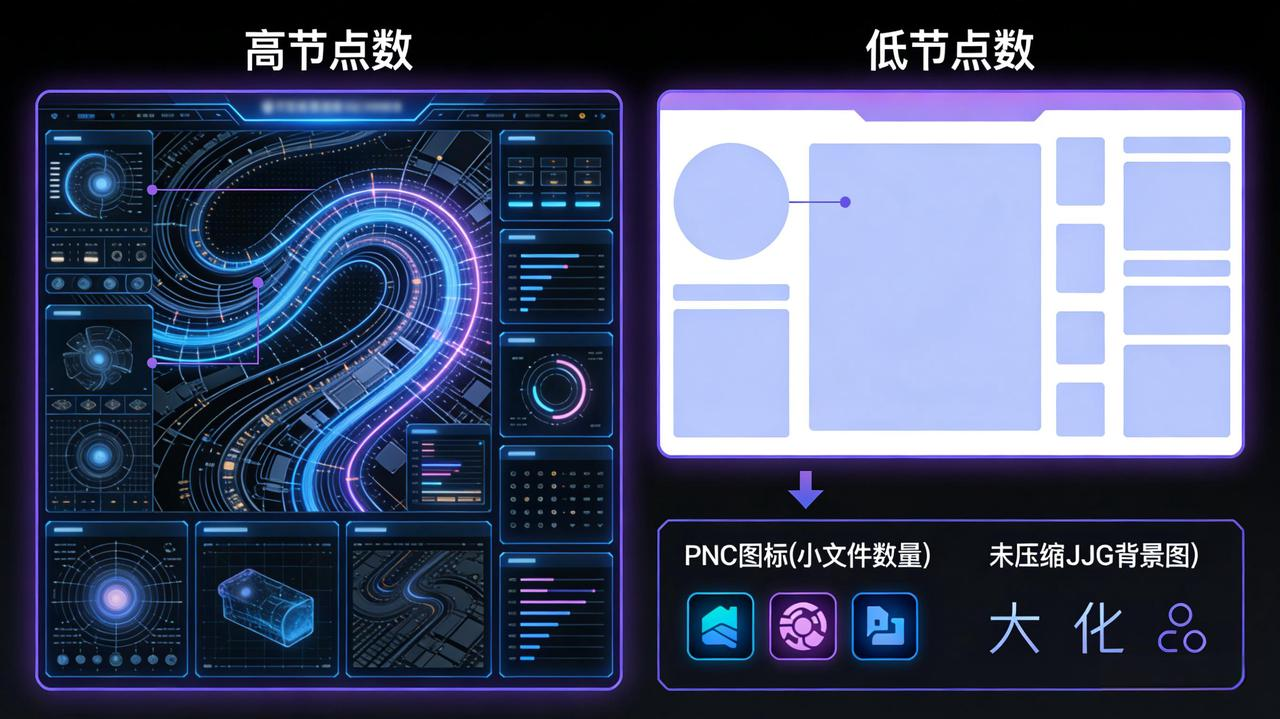

简化图形： 减少界面上的矢量图形节点数量，用简单的几何形状替代复杂的插图。
-
优化图片资源： 使用适当的图片格式（如PNG用于图标，JPG用于背景图）并压缩。
-
分页 与 懒加载 ： 对于复杂系统，不要将所有内容放在一个画面上。使用分页，或仅在需要时动态加载子画面的内容。
-
-
数据通信层面的优化：
-

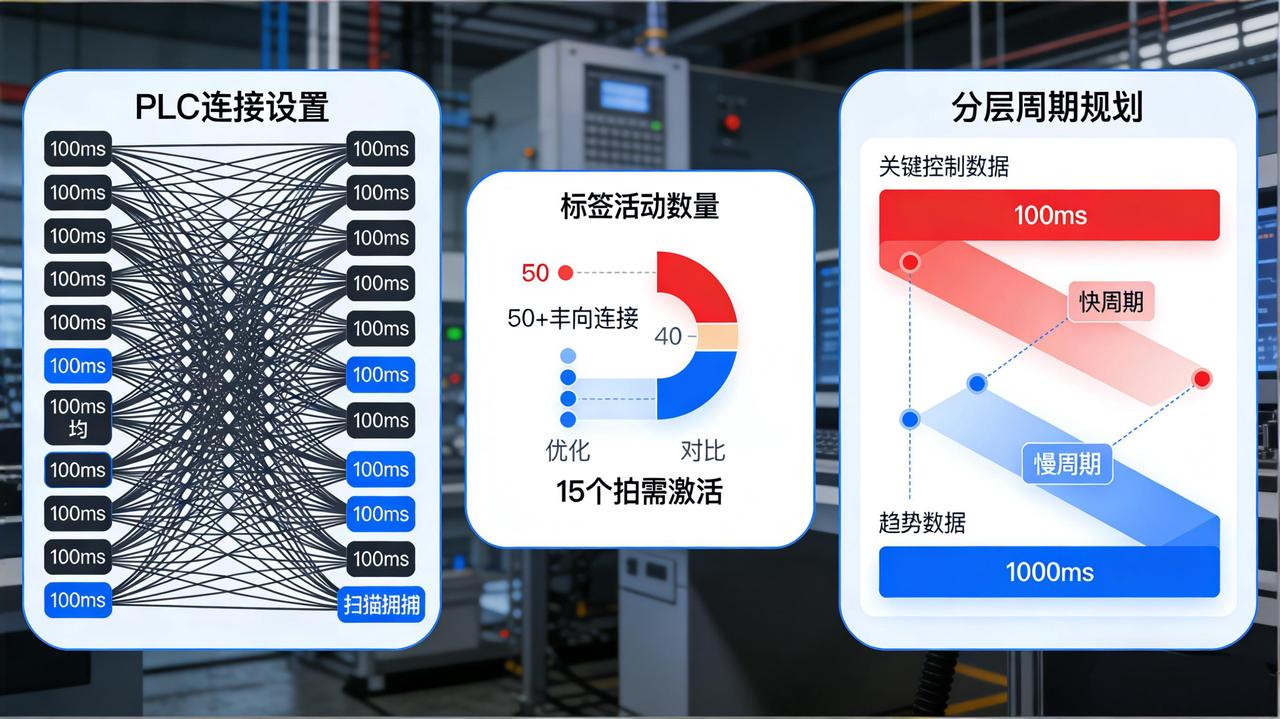

合理的扫描周期： 并非所有数据都需要100ms的扫描频率。为关键控制数据设置快周期，为趋势、能耗等监控数据设置慢周期。
-
减少同时激活的标签数： 与PLC建立过多并发连接会增加双方处理负担。合理规划数据读取逻辑。
-
-
脚本逻辑层面的优化：
-
避免高频率循环脚本： 在
Timer中执行的脚本应尽可能轻量。 -
优化条件判断： 编写高效的VBA或脚本来处理业务逻辑，避免嵌套过深和冗余计算。
-
在开发过程中，持续使用HMI运行时自带的**性能分析工具**，监控CPU和内存占用，精准定位性能瓶颈。
