把LLVM后端指令选择啃透：从SelectionDAG到TableGen Pat，一个字节都别想糊弄过去

写在前面

调试LLVM后端的时候，你有没有经历过这种绝望------

IR是对的，.td文件也是照着官方文档抄的，llc一跑，直接Segfault。或者更糟：它不报错，静默生成了完全错误的汇编。

翻遍全网教程，要么是"把LLVM官方的DAG图贴出来然后说一句'如图所示'就完事"，要么就是讲完概念就没了，代码入口在哪、TableGen的Pat到底怎么匹配到C++函数的、MatchTable那玩意到底是怎么跑起来的------一概不提。

这篇文章就是来解决这个问题的。基于LLVM后端指令选择的完整流程，从SelectionDAG的构建一路跟到TableGen生成的匹配器代码，每一步都有代码级定位和解释。涉及到的概念如果比较绕，我会补充背景说明（你不需要再去翻别的资料）。

读完这篇文章，你应该能回答这几个问题：

• SelectionDAGISel的入口函数是哪个，调用链长什么样
• SelectionDAGBuilder怎么把一条add i32 %a, %b变成DAG节点的
• LegalizeTypes和LegalizeDAG到底干了什么，为什么要分两步
• TableGen的Pat模式本质是什么，MatchTable是怎么被驱动执行的
• 如果TableGen搞不定（比如一条IR指令需要展开成多条机器指令），C++端怎么写Custom Lowering

好，我们开始。

---

1. 全局视角：LLVM后端的"流水线"

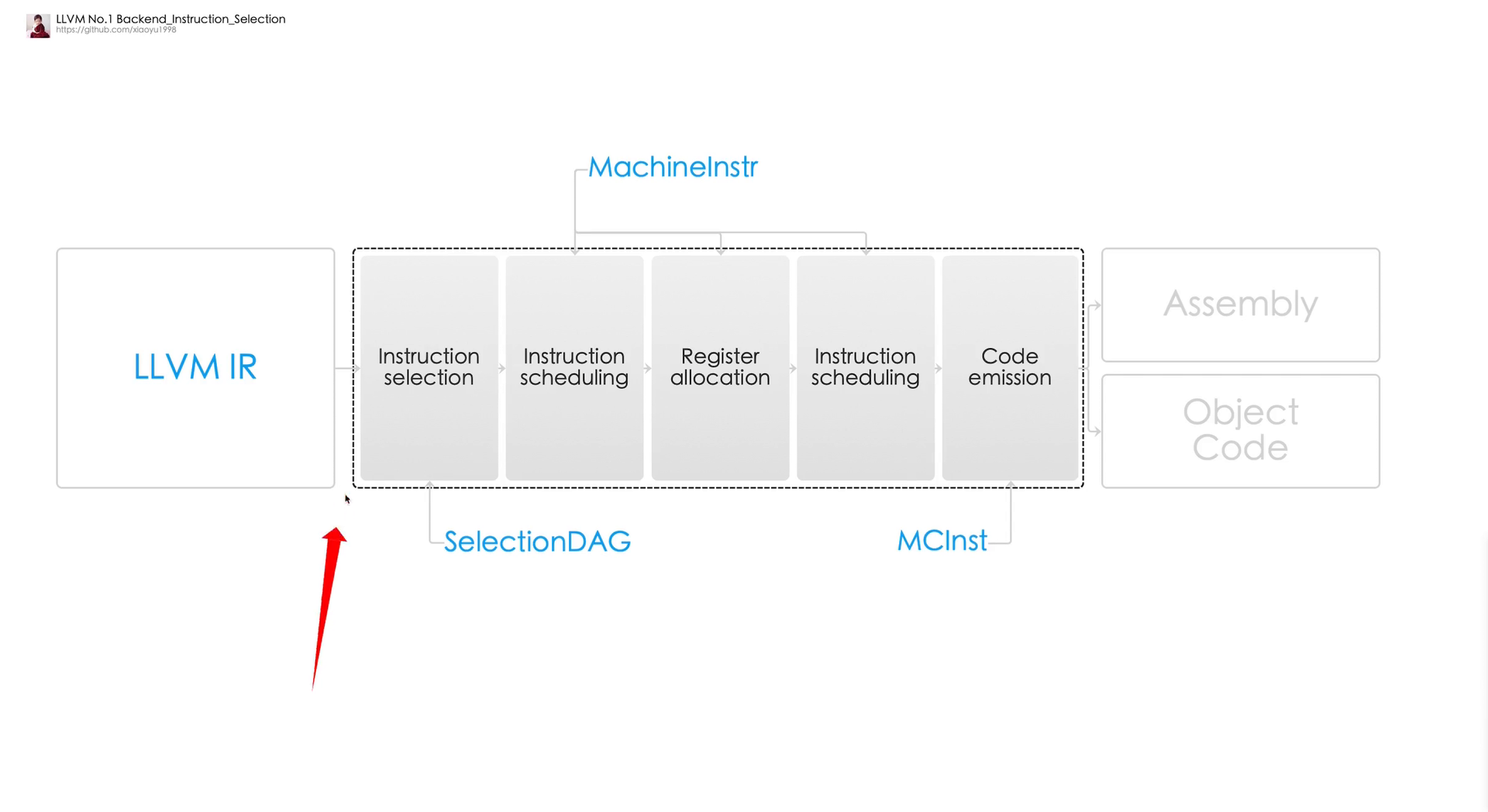

先看一眼整体架构。LLVM后端接收的是已经优化过的LLVM IR，输出的是目标平台的汇编或目标文件。

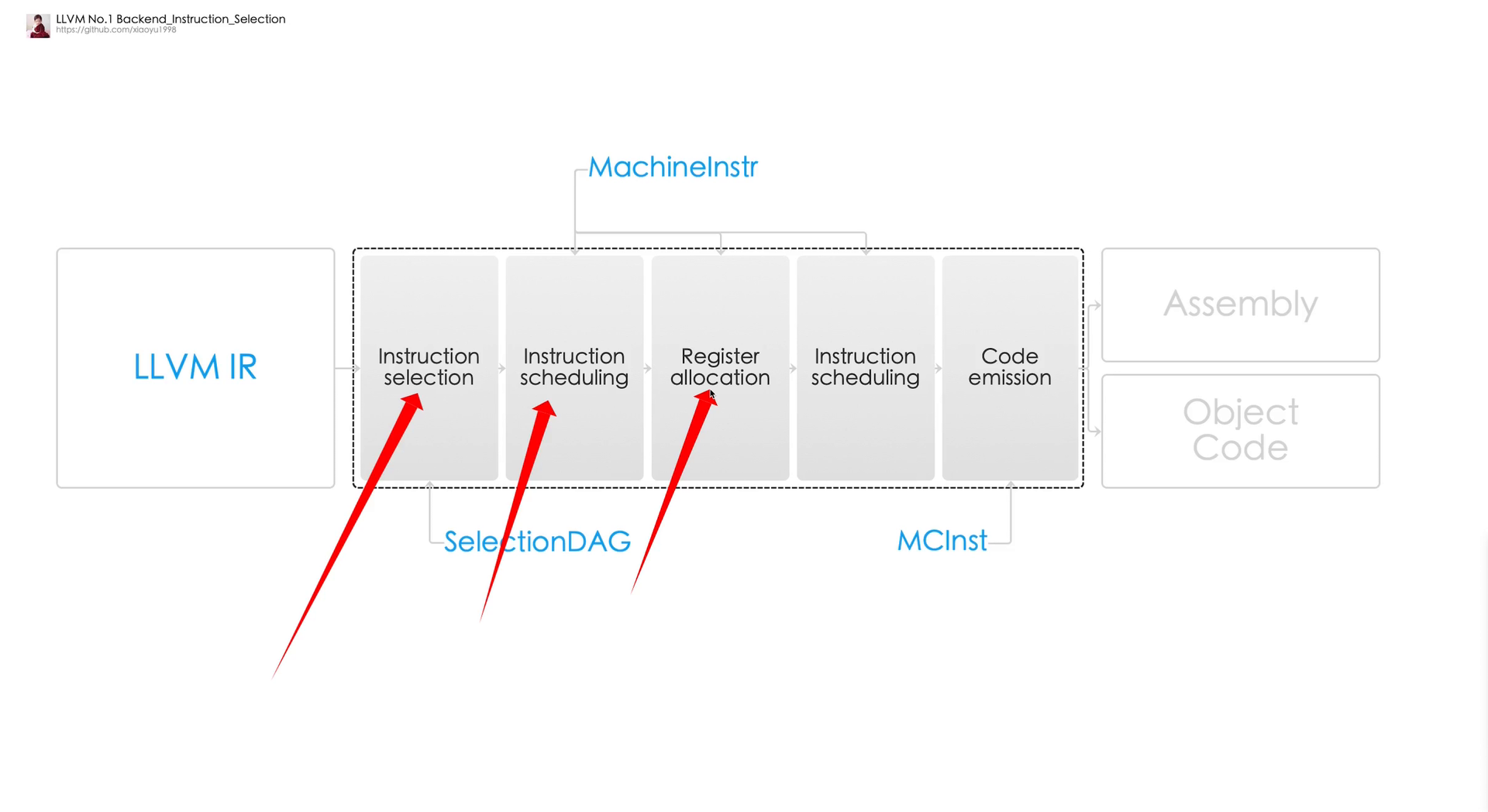

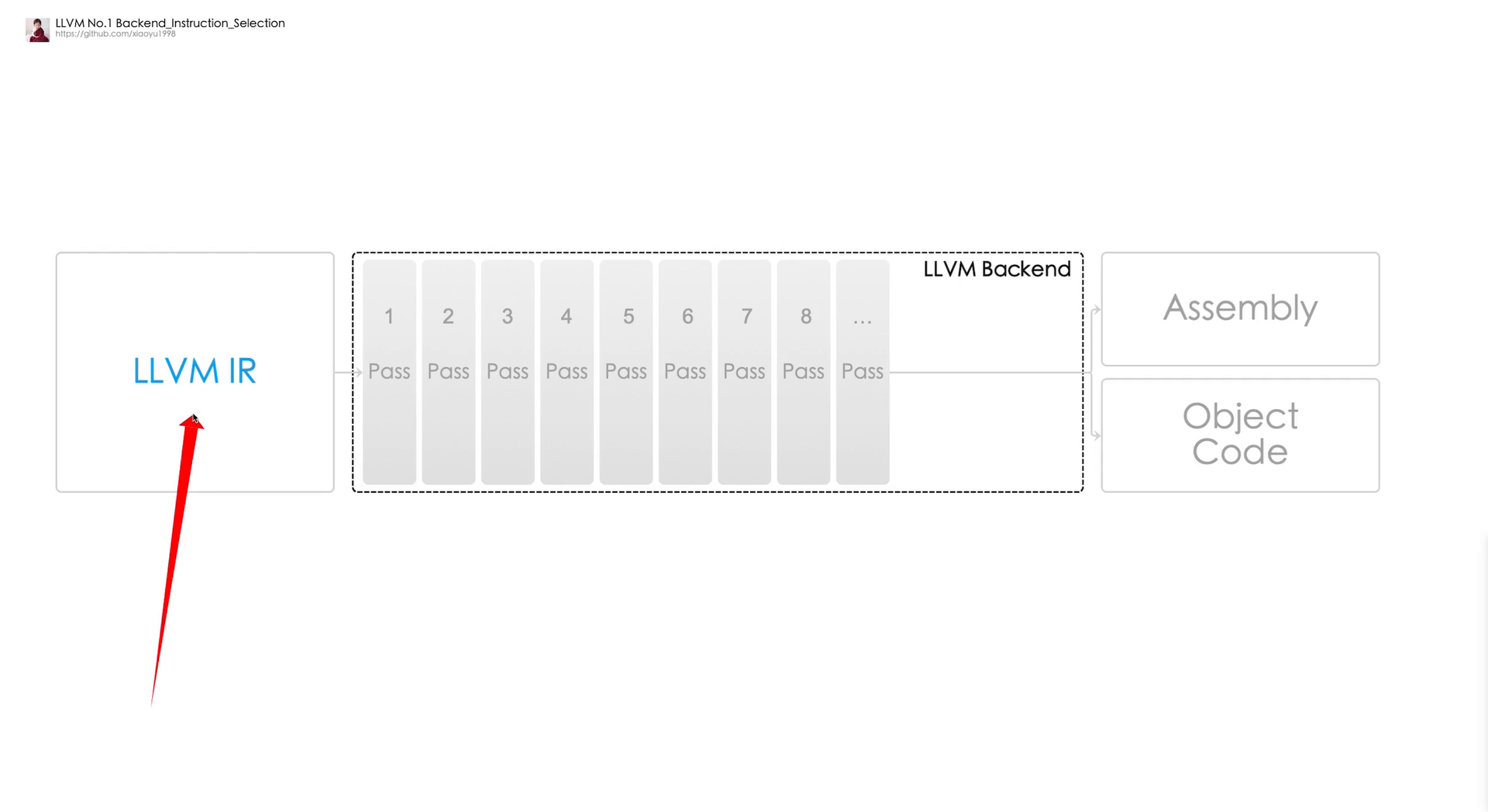

上图展示了后端的大致流程------LLVM IR进入后端后，经过一系列Pass，最终产出汇编代码。但这个图太"干净"了，看不到内部细节。

把镜头拉近一点：

核心Pass流水线如下：

LLVM IR
  → Instruction Selection（指令选择）
    → Instruction Scheduling（指令调度）
      → Register Allocation（寄存器分配）
        → Instruction Scheduling（再次调度）
          → Code Emission（代码发射）
            → Assembly / Object Code

每个阶段操作的数据结构也不同：

阶段	数据结构
指令选择前	SelectionDAG（有向无环图）
指令选择后	MachineInstr（MI形式的机器指令）
代码发射	MCInst（更低层的汇编指令表示）

Instruction Selection是后端的第一个重头戏，也是本文的核心。它的任务就是把平台无关的LLVM IR，翻译成目标平台（比如RISC-V、ARM、x86）能认的机器指令。

---

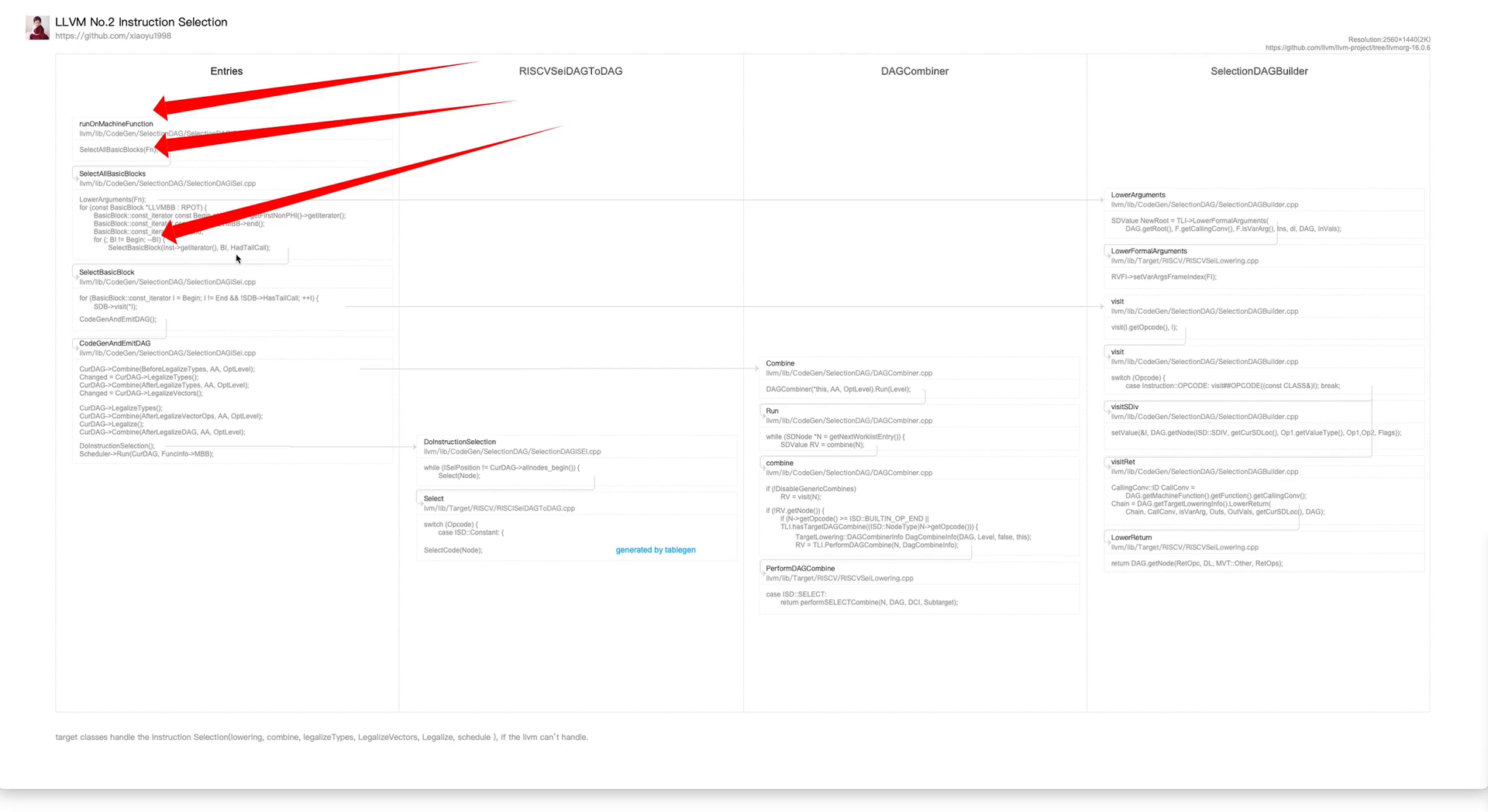

2. 指令选择的代码地图

别一上来就看源码，先搞清楚东西在哪。指令选择的代码分布在LLVM源码树的以下位置：

核心组件分为四大块：

组件	文件位置	职责
SelectionDAGBuilder	SelectionDAGBuilder.cpp	把LLVM IR"降级"为SelectionDAG节点
DAGCombiner	DAGCombiner.cpp	对DAG做优化和规范化（canonicalization）
SelectionDAGToDAG	<Target>ISelDAGToDAG.cpp	目标平台指令选择（核心匹配逻辑）
TableGen生成代码	<Target>GenDAGISel.inc	由.td文件自动生成的匹配器状态机

另外还有一组关键概念需要区分：

• LegalizeTypes --- 处理"目标平台不支持的数据类型 "，比如把i64拆成两个i32
• LegalizeDAG （也叫Operation Legalization） --- 处理"目标平台不支持的操作 "，比如目标平台没有i64乘法指令

这两个步骤在指令选择之前执行，确保后续匹配器面对的都是"合法"的DAG节点。视频中用RISC-V（Cpu0）作为演示后端，这两个步骤体现得非常清楚。

---

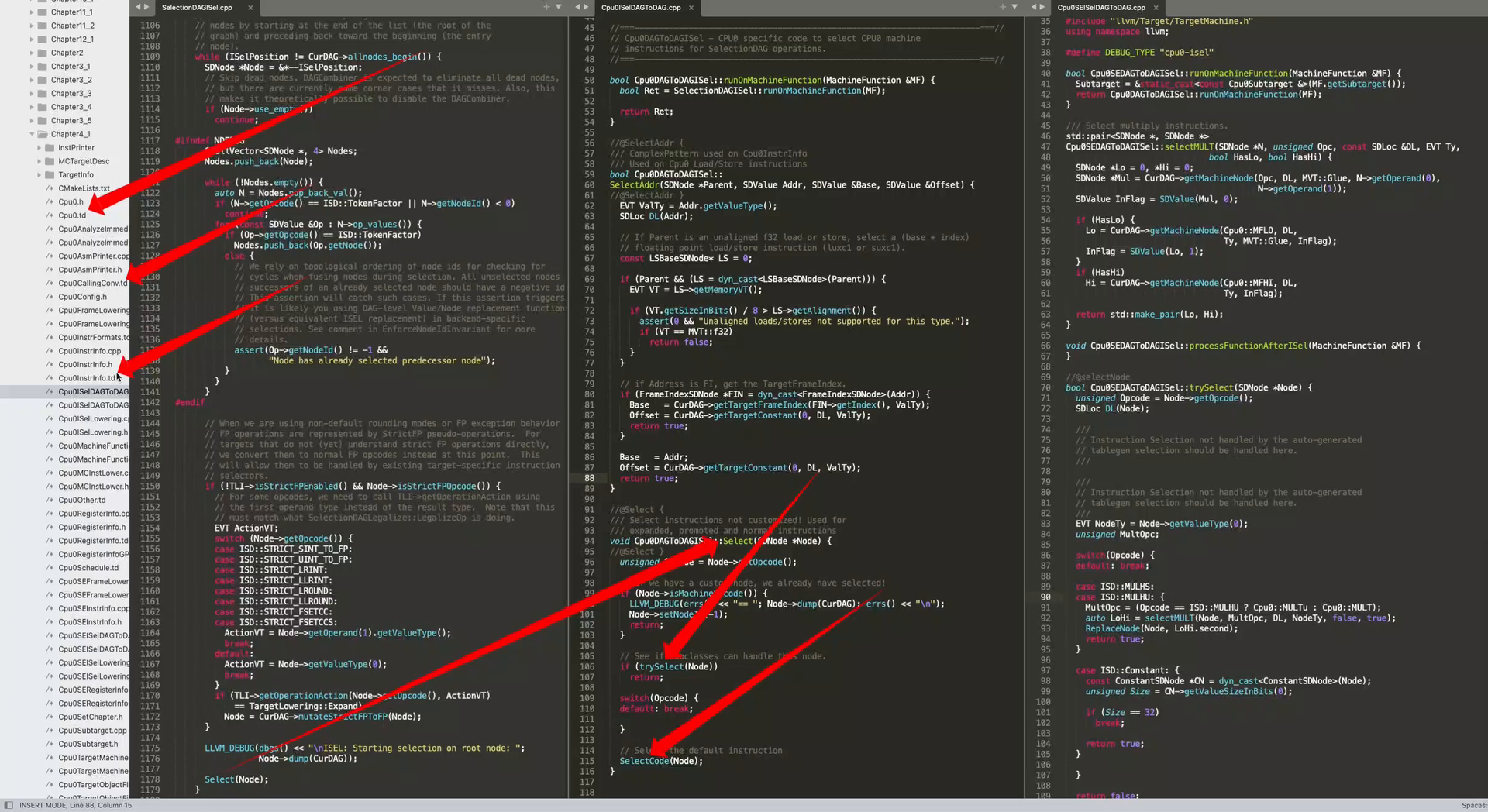

3. 入口：从runOnMachineFunction到SelectionDAG

指令选择的入口链如下：

调用链大致是：

SelectionDAGISel::runOnMachineFunction(MachineFunction &MF)
  → SelectionDAGISel::SelectAllBasicBlocks()
    → 逐BasicBlock调用 SelectionDAGBuilder::visit(BasicBlock)
      → 逐条指令调用 visit<Opcode>()
    → SelectionDAGISel::CodeGenAndEmitDAG()
      → runSelectionDAG()  // 这里触发指令选择

两个关键函数需要记住名字：

• SelectAllBasicBlocks：遍历整个函数的每一个BasicBlock，把IR翻译成SelectionDAG
• CodeGenAndEmitDAG：对构建好的DAG执行Legalize、Combine、指令选择等一系列操作

如果你的后端指令选择出了问题，第一个断点就打在runOnMachineFunction上，顺着往下走。

---

4. SelectionDAG的构建：IR是怎么变成DAG的

4.1 一条简单指令的"变形记"

假设我们有这么一条LLVM IR：

%add = add i32 %a, %b

SelectionDAGBuilder的处理过程：

1. 查表取操作数 ：在内部NodeMap中查找%a和%b对应的SDValue

2. 确定DAG操作码 ：IR::Add映射为ISD::ADD

3. 调用DAG.getNode()创建节点：

   SDValue Result = DAG.getNode(ISD::ADD, DL, MVT::i32, Op1, Op2);

4. CSE（公共子表达式消除） ：getNode内部会检查是否已存在相同节点，存在则复用

5. 更新映射 ：NodeMap[&I] = Result

这里面有两个容易忽略的细节：

细节一 ：DAG.getNode()内部做CSE。这意味着如果你的后端生成了重复的DAG节点，它们会在构建阶段就被合并掉，不需要等到后面的优化Pass。
细节二 ：NodeMap是同一个BasicBlock内的映射，跨BasicBlock的值通过PHI节点和CopyFromReg/CopyToReg来传递。

4.2 复杂一点的情况：访存操作

对于Load/Store指令，SelectionDAGBuilder会额外处理Chain（依赖链）：

store i32 %val, i32* %ptr

这条指令会生成：

• 一个ISD::STORE节点（表示存储操作本身）
• 一个Chain边（MVT::Other类型），把Store和前面所有可能影响内存的操作串起来

Chain的存在保证了内存操作的顺序不会被后续的调度Pass打乱。你可以把它理解成一个"内存屏障"------Chain上相邻的两个访存操作，不能交换顺序。

4.3 调用约定和Glue

函数调用更复杂，涉及到Glue（粘合边）：

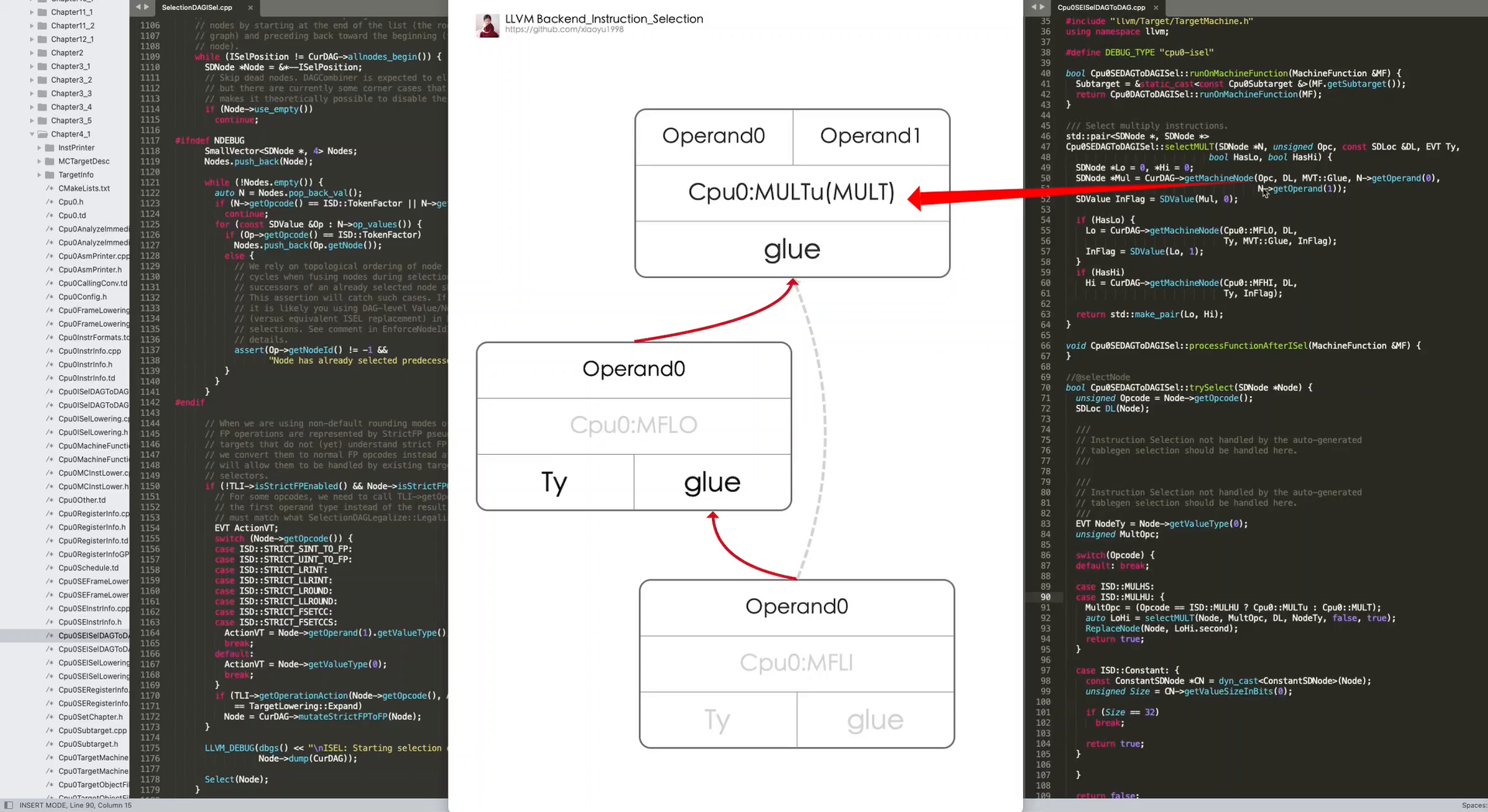

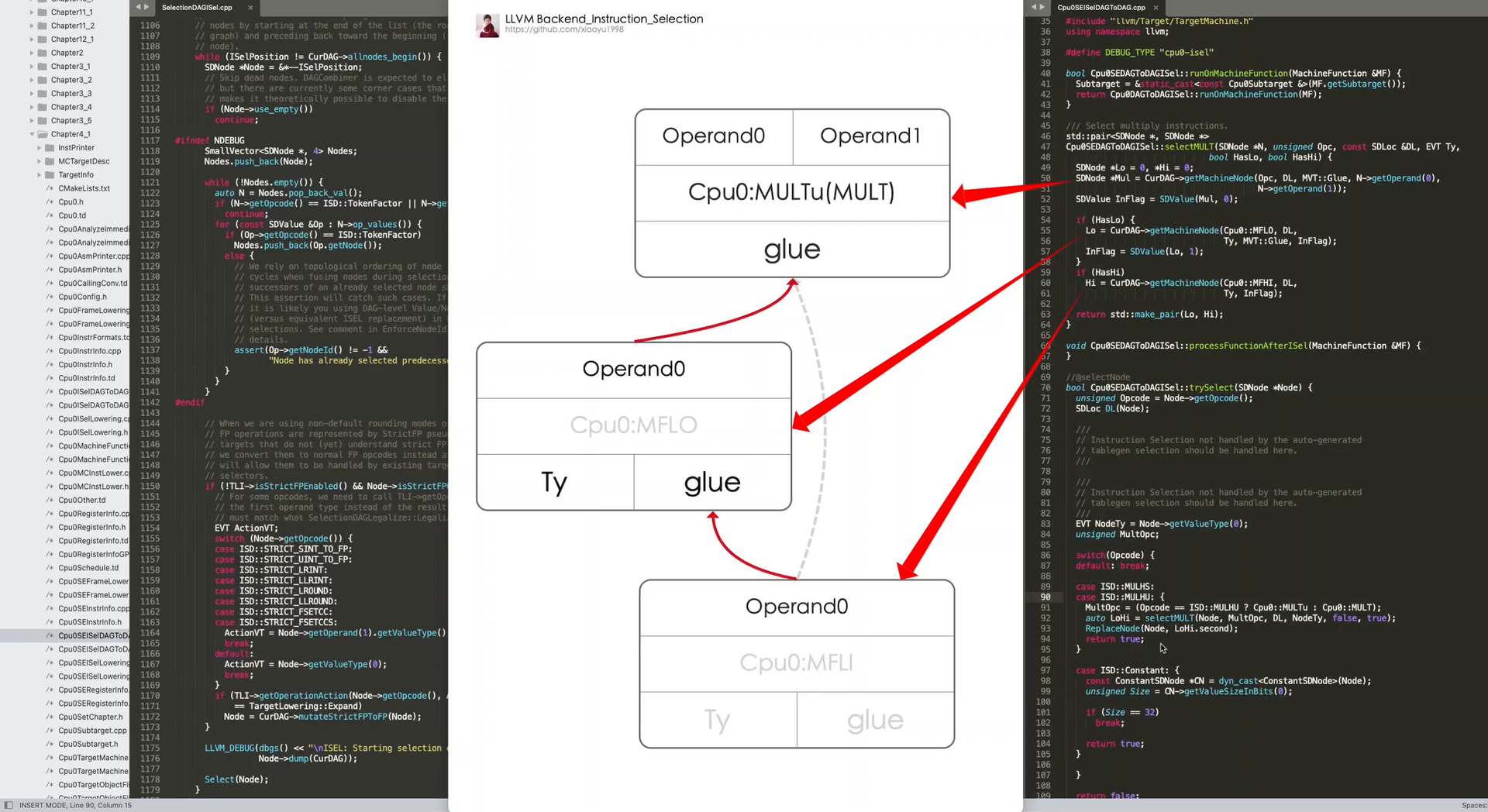

Glue的作用是把多个必须"紧挨在一起"的节点粘住（比如乘法的高低位结果、调用指令和它的参数传递指令），防止指令调度把它们拆散。视频中展示的MUL操作就需要用Glue把Lo（低位结果）和Hi（高位结果）粘在一起：

MUL → Lo (结果0)
    → Hi (结果1, 通过Glue连接)

SDNPOutGlue标记的节点会把Glue传递给下一个节点，形成一个不允许被调度器拆散的原子序列。

---

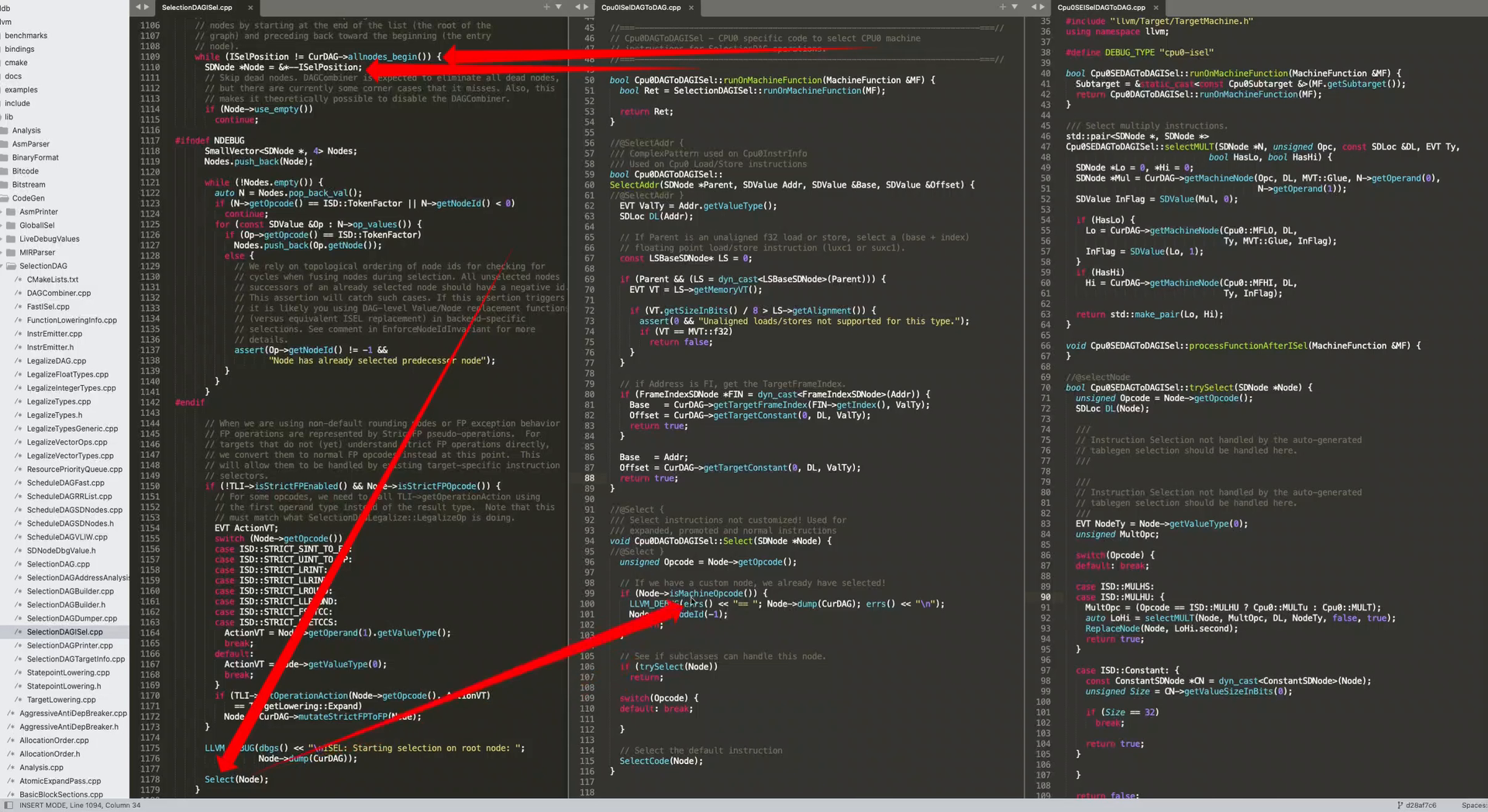

5. 指令选择的核心循环

构建完DAG后，SelectCode登场。这是TableGen自动生成的核心匹配函数。

核心逻辑是一个巨大的switch语句，对每个DAG节点的操作码做分发：

void SelectionDAGISel::Select(SDNode *Node) {
  switch (Node->getOpcode()) {
    case ISD::ADD:  // 匹配加法
    case ISD::LOAD: // 匹配加载
    case ISD::STORE: // 匹配存储
    // ... 几十上百个case
    default:
      SelectCode(Node); // 交给TableGen生成的自动机
  }
}

大部分情况下，SelectCode就能搞定。它是一个由TableGen从.td文件自动编译出来的确定性有限自动机（DFA），用MatchTable驱动匹配过程。

---

6. TableGen Pat模式：用声明式语法描述指令选择

6.1 .td文件长什么样

这是视频中展示的一个典型Pattern定义：

LLVM使用TableGen工具，在.td文件中用声明式语法描述指令和匹配模式。核心语法：

// 定义一个Pat模式：
// 当DAG中出现 (add GPR:$src1, GPR:$src2) 时，
// 把它替换为 MY_ADD 机器指令
def : Pat<(add i32:$src1, i32:$src2), (MY_ADD $src1, $src2)>;

TableGen会扫描所有.td文件，生成一个巨大的<Target>GenDAGISel.inc文件，里面包含了完整的匹配器状态机。

6.2 Pat模式的本质

不要把Pat想得太神秘。它本质上就是一组重写规则：

Pattern = (左侧DAG片段) → (右侧机器指令)

TableGen做的事情就是：

1. 解析所有.td文件中的Pat定义
2. 构建一棵决策树（通过EmitDAGISelBody）
3. 生成C++代码------这个代码就是一个巨大的状态机，逐节点匹配DAG

6.3 指令操作码与汇编格式

除了Pat模式，.td文件还要定义每条指令本身的属性：

包括：

• 操作码 ：OPC_ADD, OPC_LW, OPC_LUI等
• 汇编格式字符串 ：比如"add $dst, $src1, $src2"
• 操作数列表：输入/输出寄存器、立即数
• 谓词条件（Predicates）：这条指令在哪些CPU特性下可用

---

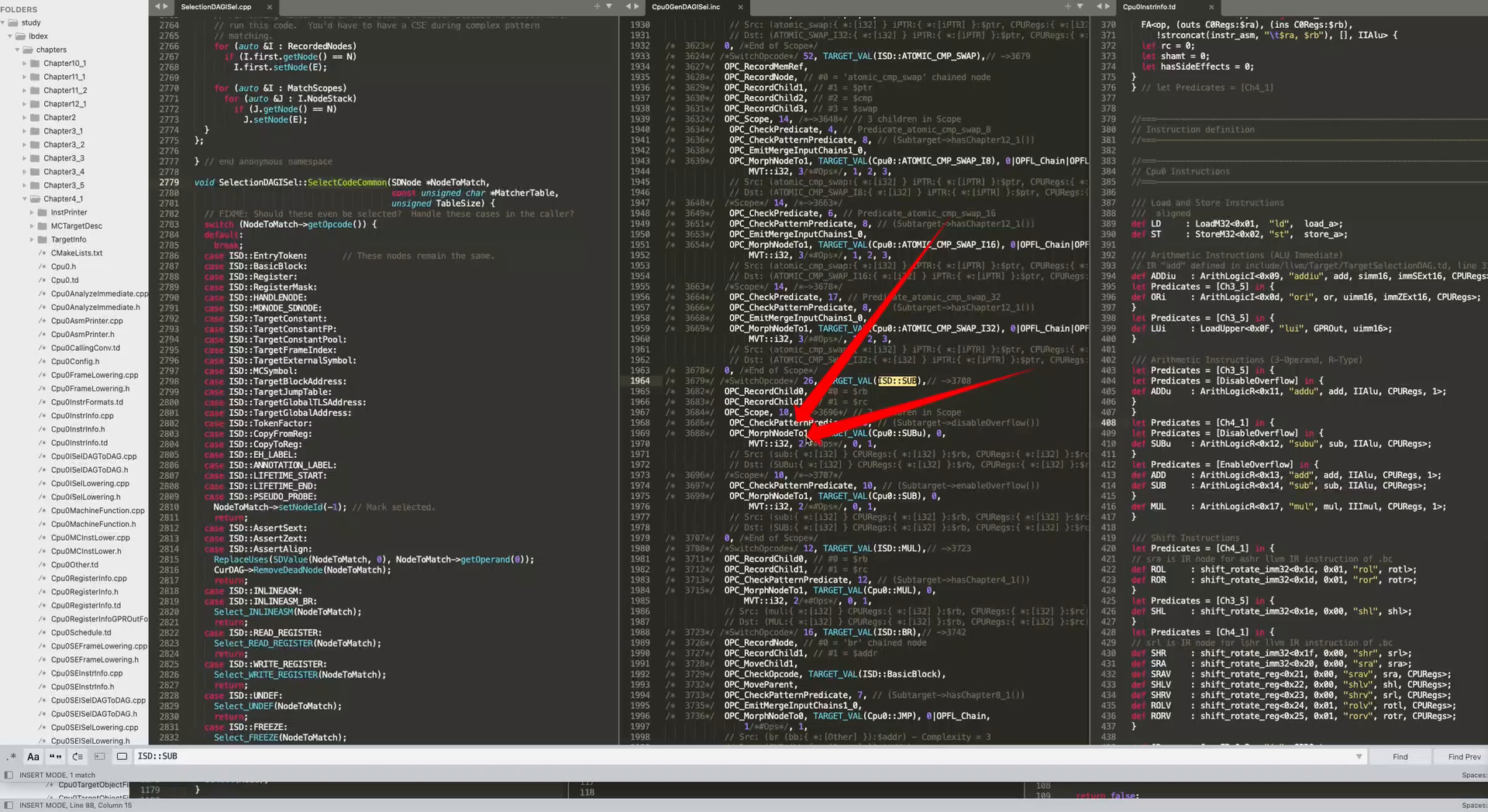

7. MatchTable：匹配引擎的内部机制

这是整个指令选择最核心的执行机制，也是视频花了大量篇幅讲的部分。

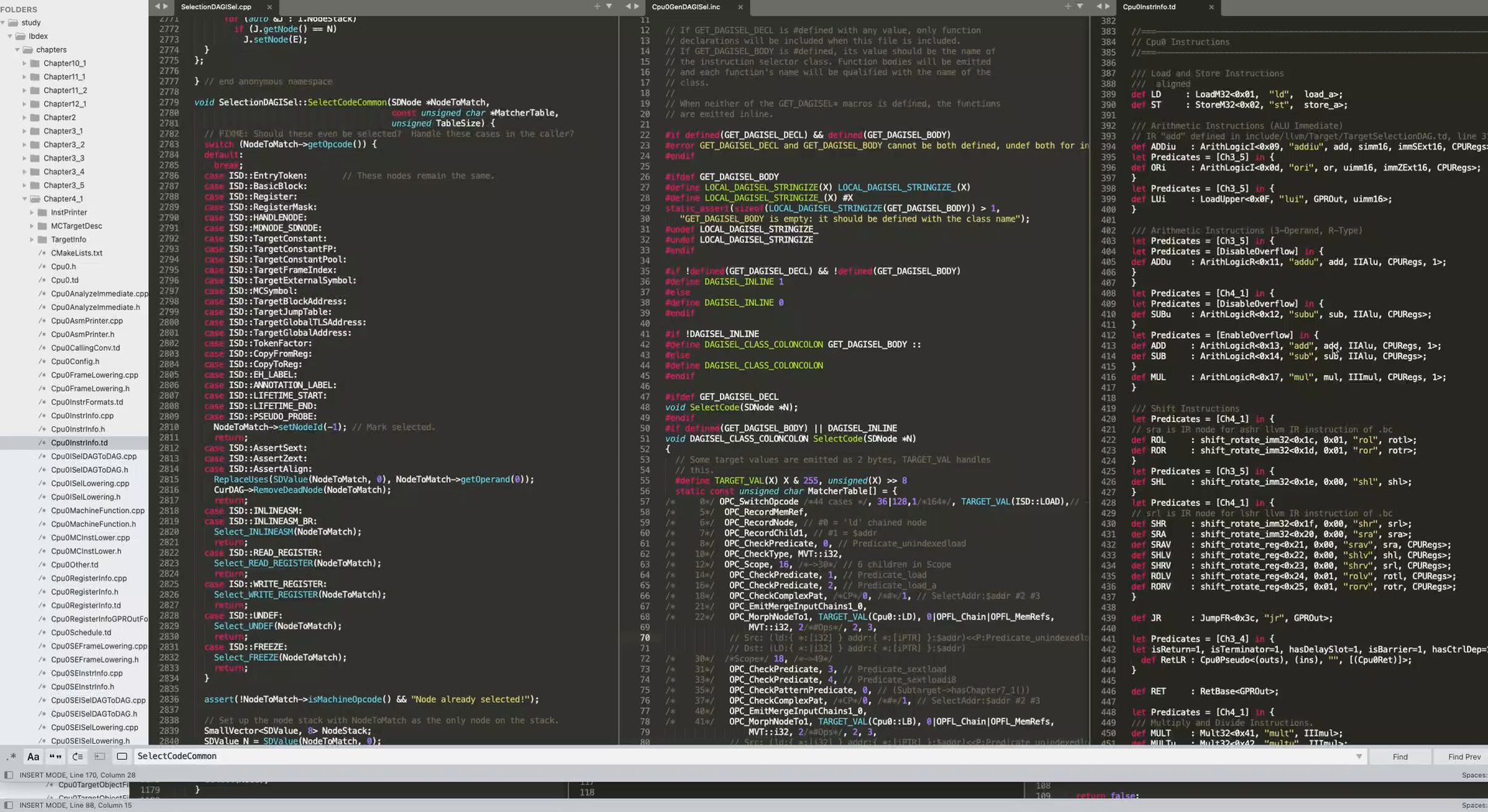

7.1 MatchTable的结构

MatchTable本质上是一个字节码数组，里面每条"指令"代表一个匹配步骤。核心字段：

字段	含义
Opcode	当前要执行的操作（如OPC_CheckOpcode、OPC_CheckPredicate等）
MatcherIndex	当前匹配步骤的索引
FailIndex	匹配失败时跳转到哪个步骤
NextIndex	下一步的索引

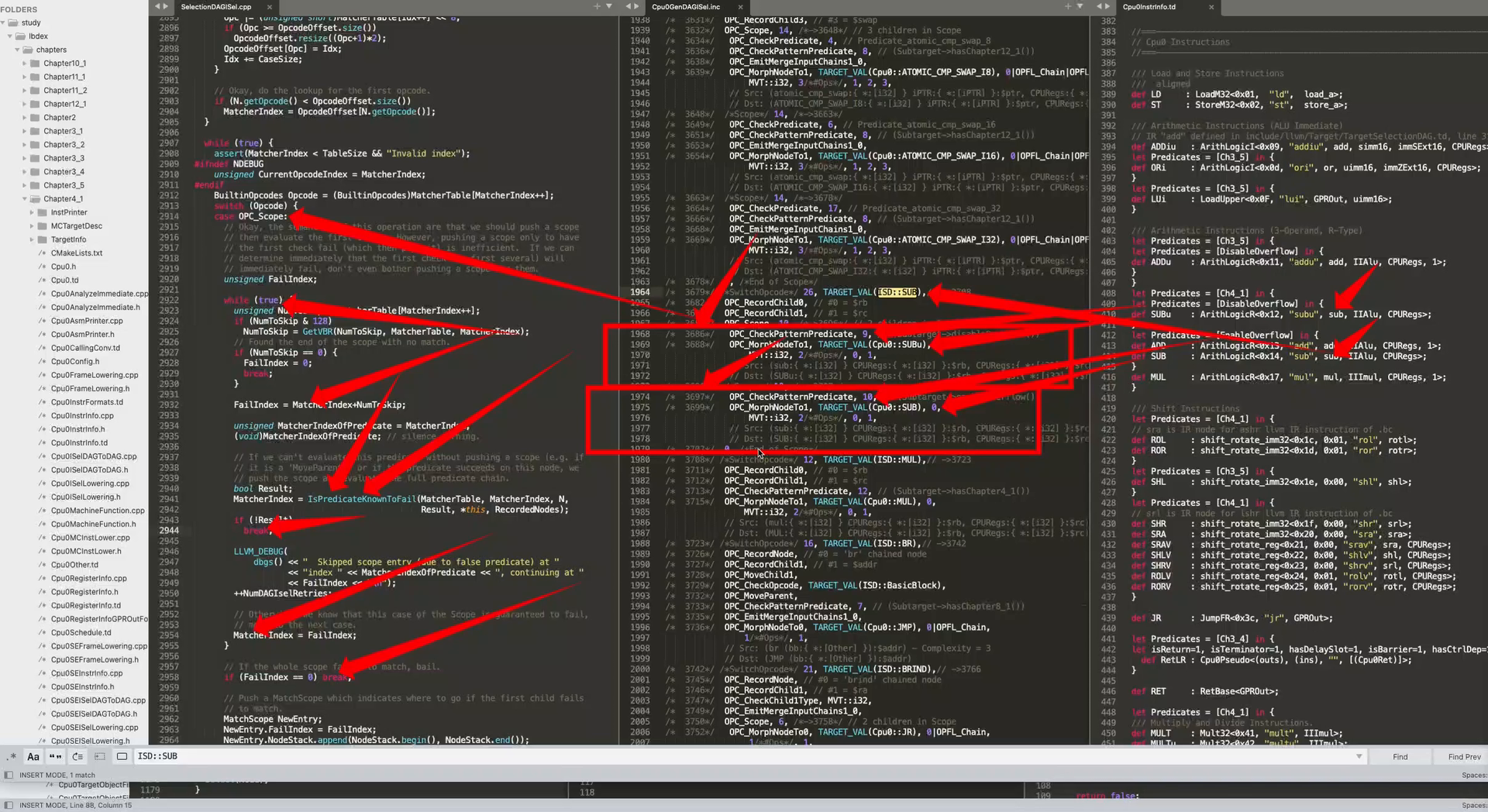

执行引擎通过一个while循环不断从MatchTable中读取指令并执行：

while (true) {
  unsigned Opcode = MatcherTable[MatcherIndex++];
  switch (Opcode) {
    case OPC_CheckOpcode:    // 检查DAG节点的操作码
    case OPC_CheckPredicate: // 检查谓词条件
    case OPC_CheckType:      // 检查数据类型
    case OPC_EmitInstruction: // 发射匹配到的机器指令
    case OPC_CompleteMatch:   // 匹配成功，退出
    // ...
  }
}

如果某一步匹配失败，执行引擎会跳到FailIndex指向的位置，尝试另一条匹配路径。

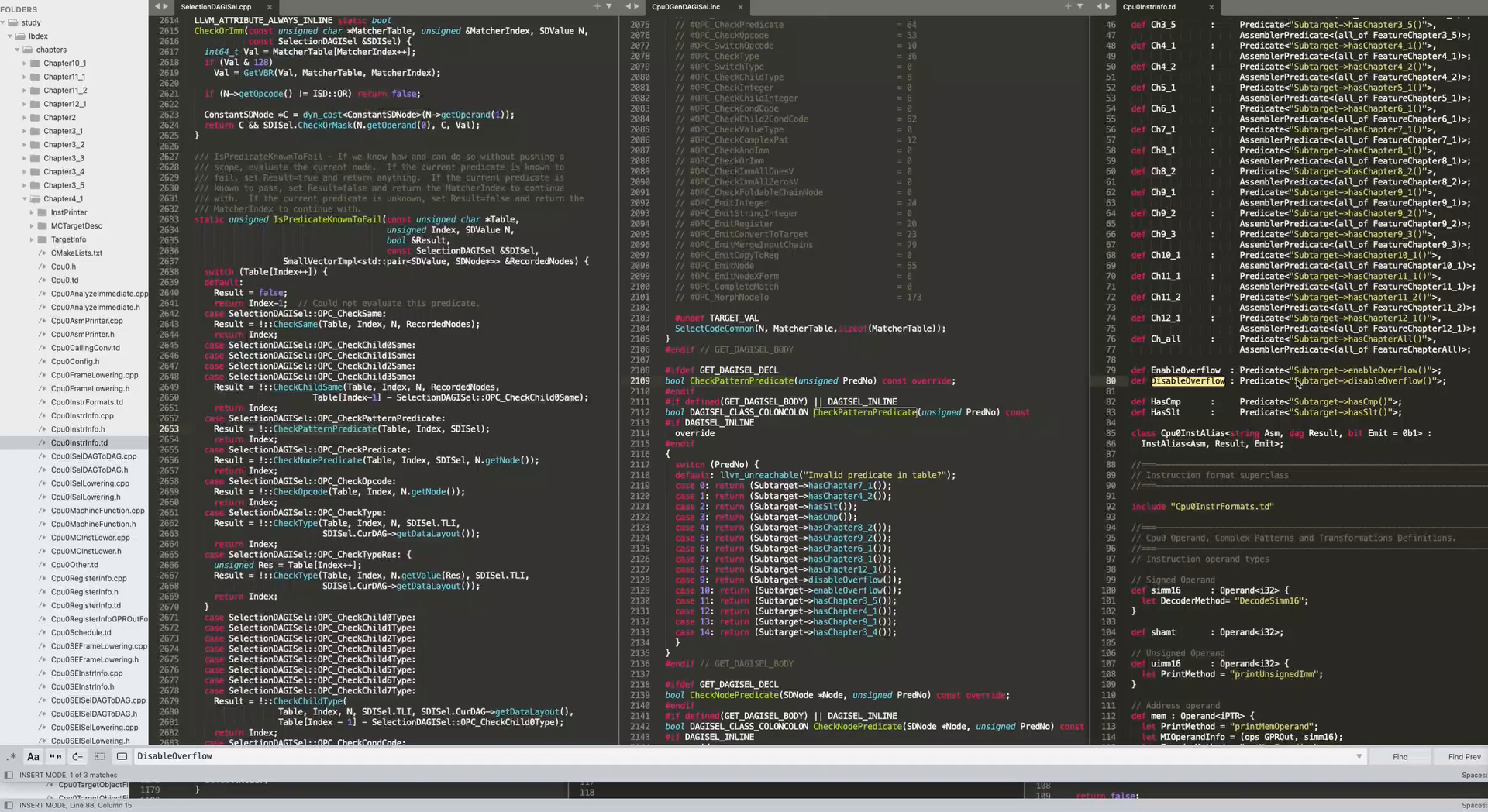

7.2 PredicateTable

除了MatchTable，还有一个PredicateTable：

它存储了目标CPU的特性信息 ------比如这条指令需要FPU支持吗？需要SSE2吗？匹配引擎在执行OPC_CheckPredicate时，会查询PredicateTable来验证当前CPU是否满足条件。

例如，一条浮点乘法指令可能要求HasFPU谓词为真。如果目标CPU没有FPU，匹配器就会跳过这条规则。

7.3 一个具体的匹配过程：MUL指令

当匹配器遇到一个ISD::MUL节点时：

1. MatchTable读取到OPC_CheckOpcode指令，检查当前节点是否为ISD::MUL
2. 读取OPC_CheckType，检查操作数类型（比如i32）
3. 读取OPC_CheckPredicate，检查目标CPU是否支持整数乘法
4. 全部通过后，执行OPC_EmitInstruction，创建对应的MULTu机器指令
5. 执行OPC_CompleteMatch，完成匹配

对于浮点乘法（fmul），过程类似但最终会映射到Cpu0:MFLO节点：

---

8. 补充：Legalize------为什么需要"合法化"

8.1 Type Legalization

LLVM IR允许任意位宽的类型：i1、i17、i48、i128...

但真实的CPU寄存器只有那么几种：32位、64位。视频中演示的RISC-V（Cpu0）后端只支持i32。

Type Legalization要做的就是把这些"不合法"的类型转换成目标平台支持的合法类型。三种策略：

策略	场景	示例
Promote（提升）	类型太小	i1 → i32（零扩展或符号扩展）
Expand（展开）	类型太大	i64 → 2×i32（拆成高低两部分）
SoftFloat（软浮点）	无硬件浮点支持	浮点运算替换为库函数调用

8.2 Operation Legalization（LegalizeDAG）

类型合法了，操作本身不一定合法。举个典型例子：你的目标平台有i32寄存器，但没有i32的乘法指令（一些小嵌入式CPU就是这样）。

这时候Operation Legalization会把不支持的操作用一系列支持的操作替代。比如：

i32 mul → 展开为移位+加法的序列（模拟乘法）

更彻底的情况------如果整个浮点运算都不支持，所有浮点指令都会被替换为__addsf3、__mulsf3等软浮点库函数调用。

8.3 DAG Combiner：规范化与优化

在Legalize的前后各跑一次DAGCombiner，它做的事很简单：

• 规范化 （Canonicalization）：把等价的DAG模式统一成一种形式，减少匹配器需要处理的模式数量。比如add 5, X统一成add X, 5
• 代数化简 ：add X, 0 → X；mul X, 2 → shl X, 1；xor X, X → 0
• 死代码消除：没人用的节点直接删掉

Combine的存在是为了让后续的指令选择（Pattern Matching）更省事------匹配器只需要写一种规范形式就够了，不需要考虑所有的等价变体。

---

9. 进阶：当TableGen不够用------Custom C++ Lowering

Pat模式优雅、声明式、不容易出错------但它有天花板。以下场景TableGen搞不定：

• 一条IR指令需要展开成多条机器指令 （比如把一个64位立即数加载拆成LUI+ADDI）
• 匹配条件涉及运行时计算（比如需要根据立即数的位模式决定用哪种指令）
• 需要修改DAG拓扑（删除/替换有多个use的节点）

这时候就得写C++代码。LLVM提供了两个钩子：

9.1 ComplexPattern

用于复杂的操作数匹配 。比如地址模式：你的平台支持基址+偏移寻址，但偏移量必须是4的倍数------这种条件TableGen的声明式模式不好表达，写C++判断就简单多了。

bool SelectAddr(SDValue Addr, SDValue &Base, SDValue &Offset) {
  if (Addr.getOpcode() == ISD::ADD) {
    // 检查偏移量是否是4的倍数
    if (auto *CN = dyn_cast<ConstantSDNode>(Addr.getOperand(1))) {
      if (CN->getZExtValue() % 4 == 0) {
        Base = Addr.getOperand(0);
        Offset = Addr.getOperand(1);
        return true;
      }
    }
  }
  return false;
}

在.td文件中声明：

def addr : ComplexPattern<iPTR, 2, "SelectAddr">;

9.2 重写Select函数

更彻底的方式------重写SelectionDAGISel::Select函数，在手写的C++代码里直接创建机器指令：

void MyTargetDAGToDAGISel::Select(SDNode *Node) {
  if (Node->getOpcode() == ISD::Constant) {
    uint64_t Val = cast<ConstantSDNode>(Node)->getZExtValue();
    if (Val > 0xFFFF) {
      // 手动拆成两条指令: LUI + ADDI
      SDNode *LUI = CurDAG->getMachineNode(MY_LUI, DL, MVT::i32,
                    CurDAG->getTargetConstant(Val >> 12, DL, MVT::i32));
      SDNode *ADDI = CurDAG->getMachineNode(MY_ADDI, DL, MVT::i32,
                     SDValue(LUI, 0),
                     CurDAG->getTargetConstant(Val & 0xFFF, DL, MVT::i32));
      ReplaceNode(Node, ADDI);
      return;
    }
  }
  // 搞不定的交给TableGen自动机
  SelectCode(Node);
}

关键原则：先试TableGen Pat，不行再用ComplexPattern，最后才考虑手写Select。 声明式代码比手写匹配逻辑更容易维护，也不容易出bug。

---

10. 完整流程串联

把前面的东西串起来，LLVM后端指令选择的完整执行顺序如下：

1. SelectionDAGBuilder::visit(BasicBlock)
   ------ 逐条IR指令转换为SelectionDAG节点

2. LegalizeTypes
   ------ 非法类型处理（Promote / Expand / SoftFloat）

3. DAGCombiner (第一轮)
   ------ 规范化 + 优化

4. LegalizeDAG（Operation Legalization）
   ------ 非法操作替换为合法操作序列

5. DAGCombiner (第二轮)
   ------ 对新产生的DAG子图再次优化

6. SelectionDAGISel::Select
   ------ 核心指令选择：
      - 先走手写C++的Select逻辑（Custom Lowering）
      - 再走TableGen生成的SelectCode（MatchTable状态机）

7. Scheduler
   ------ 指令调度（可能会因为Glue约束而保持某些指令的顺序）

8. 输出MachineInstr
   ------ 进入寄存器分配等后续Pass

---

11. 调试技巧

视频中讲师多次打开源码演示，要理解LLVM后端，必须学会自己debug。几个实用技巧：

打印DAG

llc -view-dag-combine1-dags input.ll   # 第一轮Combine后的DAG
llc -view-dag-combine2-dags input.ll   # 第二轮Combine后的DAG
llc -view-isel-dags input.ll           # 指令选择前的DAG

这会生成.dot文件，用Graphviz打开可以看到可视化的DAG图。

只打印文本（不需要Graphviz）

llc -debug-only=isel input.ll     # 指令选择调试信息
llc -debug-only=dagcombine input.ll  # DAGCombiner调试信息

停在一个特定阶段

llc -print-before=instruction-select input.ll
llc -print-after=instruction-select input.ll

在代码中打断点

推荐断点位置（按调试顺序）：

1. SelectionDAGISel::runOnMachineFunction --- 一切开始的地方
2. SelectionDAGISel::SelectAllBasicBlocks --- IR到DAG的构建循环
3. DAGCombiner::Run --- Combine阶段
4. SelectionDAGISel::Select --- 指令选择入口
5. SelectionDAGISel::SelectCode --- TableGen自动机入口

---

12. 小结

这篇博客跟着视频，把LLVM后端指令选择从构建到匹配完整走了一遍。核心要点：

• IR → DAG：SelectionDAGBuilder逐BasicBlock逐指令构建，复杂情况用Chain（内存依赖）和Glue（原子序列）来处理
• Legalize：Type Legalization + Operation Legalization 两轮清理，确保匹配器只看到合法节点
• DAGCombine：规范化+化简，减少匹配器的工作量
• Pattern Matching：TableGen的Pat声明式模式 → 编译成MatchTable字节码 → SelectCode状态机执行
• Custom Lowering：Pat搞不定的，用ComplexPattern或重写Select函数手动处理
• 入口定位 ：出问题先打runOnMachineFunction，顺着SelectAllBasicBlocks → CodeGenAndEmitDAG → SelectCode一路跟

理解指令选择的核心在于理解数据结构的演变------从LLVM IR到SelectionDAG到MachineInstr，每一步都在丢失抽象、增加平台细节。而TableGen的Pat模式和MatchTable则是把这种"模式匹配"任务自动化的关键工程手段。

踩坑的时候记住一句话：MatchTable不是魔法，它就是个巨大的switch-case自动机。trace一下就能看懂。
