PCBA板基础知识

一、PCBA基础定义与核心概念

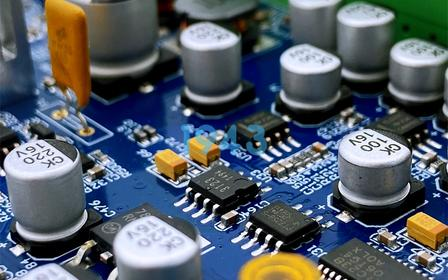

1.1 什么是PCBA

PCBA是Printed Circuit Board Assembly的英文缩写，中文全称为"印制电路板组装件"或"印刷电路板组件"。从技术定义上讲，PCBA是指将各种电子元器件通过焊接或插装等方式，安装到印制电路板（PCB）上，并经过一系列检测和验证后所形成的具备特定电气功能的完整组件。

• 要真正理解PCBA，我们可以将其分解为三个核心组成部分：

  第一，PCB裸板。 PCB（Printed Circuit Board）是以绝缘基板为基础材料，通过化学蚀刻等工艺在表面形成导电线路、焊盘、过孔等结构的载体。常见的基板材料包括FR-4玻璃纤维环氧树脂、CEM-1复合基材、金属基板（铝基、铜基）以及高频材料（如罗杰斯RO4000系列）等。PCB本身不具备任何电气功能，它只是为电子元器件提供了机械支撑和电气互连的"骨架"。

  第二，电子元器件。 这包括电阻、电容、电感等被动元件，IC芯片、微处理器、存储器等有源器件，以及连接器、开关、指示灯等机电元件。这些元器件是功能实现的"血肉"，各自承担着信号处理、能量转换、逻辑运算等不同的角色。

  第三，焊接组装工艺。 通过表面贴装技术（SMT）、通孔插装技术（THT）或其他混合组装工艺，将元器件牢固地连接在PCB上，形成可靠的电气通路和机械结构。

  三者缺一不可，只有当PCB载体、电子元器件和组装工艺三者有机结合，才能称之为完整的PCBA。

  1.2 PCBA与PCB的本质区分

  在实际工作和生活中，PCBA与PCB经常被混用或误用，但二者在电子制造领域有着泾渭分明的定义和属性差异。理解这一区别不仅是技术常识，更关系到采购、生产、维修等具体业务场景的准确沟通。

  对比维度	PCB（裸板）	PCBA（成品板）
  基本构成	绝缘基板+铜箔线路+焊盘+过孔	PCB+全部电子元器件+焊接组装
  是否含元件	不含任何主动或被动元件	包含所有设计指定的元件
  电气功能	无源互连载体，通电后无法工作	具备完整电气功能，通电即可运行
  制造阶段	前道工序产物，半成品属性	后道工序产物，成品属性
  可维修性	无维修概念，线路损坏可修复但无功能	损坏时可更换具体元件进行维修
  成本占比	通常占PCBA总成本的5%-20%	100%完整成本
  存储条件	相对宽松，但需防潮防氧化	要求更高，尤其是已贴装ESD敏感器件的板卡
  典型交付形态	单片/多片拼板，真空包装	单板/整机装配状态，防静电包装

• 类比一（建筑视角） ：PCB相当于钢筋混凝土的毛坯房框架，只有承重结构和预留管线槽；PCBA则是精装修完毕、水电全通、家电齐全的成品住宅，搬进去就能住。

• 类比二（烹饪视角） ：PCB是洗净切好的空白砧板；PCBA是上面摆满了各种食材、酱料且已经烹饪完成的菜肴拼盘。

• 类比三（绘画视角） ：PCB是铺好底料、绷好画布的画框；PCBA是已经画好全部细节、上完色彩、可直接展出的完整画作。

1.3 PCBA在产业链中的位置

从电子制造的产业链来看，PCBA处于中游核心环节：

上游：包括PCB原材料（覆铜板、半固化片、铜箔、油墨等）、电子元器件（芯片、阻容感、连接器等）以及SMT设备、焊接材料（锡膏、助焊剂、焊锡丝等）。

中游：PCBA制造工厂（EMS电子制造服务商或OEM自有工厂），负责将上游的各类物料整合组装成功能完整的PCBA成品。

下游：整机制造商或终端品牌方，将PCBA与外壳、显示屏、电池、线束等部件装配成完整的终端产品。

在整个产业链中，PCBA制造是技术密集度最高、质量控制最严格、附加值提升最明显的环节之一。一块普通的PCB裸板可能仅值几元到几十元，但经过元器件贴装后，PCBA的价值可能跃升至数百甚至数千元，这正是电子制造服务（EMS）行业存在的核心价值所在。

二、PCBA的元器件构成详解

一块标准的PCBA上通常包含数十到数千个不等的电子元器件，按照功能属性和封装类型的不同，可以将其划分为以下几个大类。

2.1 被动元件（无源元件）

被动元件是指不需要外部电源驱动、自身不产生增益的元件，主要包括：

电阻器：用于限流、分压、阻抗匹配、上拉下拉等。表面贴装电阻常见的封装尺寸包括0402（英制，约1.0mm×0.5mm）、0603、0805、1206等，阻值范围从毫欧级到兆欧级。精度方面有±1%、±5%等不同等级，温度系数（TCR）也是选型时的重要参数。

电容器：用于滤波、耦合、去耦、储能、谐振等。主要类型包括：

• 多层陶瓷电容（MLCC）：最常用，无极性，容量范围宽，ESR低，高频特性好，但容量受温度和偏压影响较大。常见的介质材料有X7R、X5R、C0G等。

• 电解电容（含铝电解和钽电解）：容量大，有极性，但ESR相对较高，高频特性较差，寿命有限。

• 薄膜电容：精度高、稳定性好，常用于精密模拟电路和电力电子领域。

电感器：用于扼流、滤波、储能、阻抗匹配等。在开关电源中，功率电感是核心储能元件；在射频电路中，高频电感用于匹配网络和LC谐振。

二极管：包括普通整流二极管、肖特基二极管（低压降、高速）、稳压二极管（齐纳）、TVS瞬态抑制二极管（用于ESD保护）、发光二极管LED（指示灯）、光耦中的光电二极管等。

2.2 有源器件（半导体器件）

有源器件需要外部电源供电才能工作，能够对电信号进行放大、转换、运算等处理：

集成电路（IC） ：这是PCBA上最核心、价值最高的部分。包括：

• 主控芯片（MCU、SoC、CPU、FPGA等）：相当于PCBA的"大脑"，负责执行程序指令、处理数据、控制外设。常见品牌包括ST（意法半导体）、NXP（恩智浦）、TI（德州仪器）、Microchip、瑞萨、华为海思、高通、联发科等。

• 电源管理芯片（PMIC）：包括DC-DC转换器、LDO线性稳压器、电池充电管理芯片、负载开关、LED驱动等。

• 存储芯片：包括EEPROM（电可擦除可编程只读存储器）、Flash闪存（NOR/NAND）、SRAM、DRAM等，用于存储程序代码和运行数据。

• 接口与信号链芯片：包括RS-232/RS-485收发器、CAN/LIN总线收发器、USB接口芯片、以太网PHY、模拟前端AFE、模数/数模转换器（ADC/DAC）、运算放大器、比较器等。

功率半导体：包括MOSFET（金属氧化物半导体场效应晶体管）、IGBT（绝缘栅双极型晶体管）、BJT双极型晶体管等，用于功率开关、电机驱动、电源转换等大电流或高电压场景。

2.3 机电元件与结构件

连接器：用于PCBA与外部设备或其他板卡之间的信号和电力连接。常见的有板对板连接器（BTB）、线对板连接器（WTB）、FPC柔性电路板连接器、USB连接器、RJ45网络接口、音频插座、SIM卡座、SD卡座等。

开关与按键：包括轻触开关、拨码开关、船型开关、微动开关、按钮开关等。

指示元件：LED指示灯、数码管、LCD/OLED显示屏模组等。

散热与结构件：包括散热片、屏蔽罩、固定支架、绝缘垫片、导热垫等。随着PCBA功耗密度的不断提高，散热设计已成为一项关键工程。

晶体与振荡器：石英晶体谐振器、MEMS振荡器等，为数字系统提供精准的时钟基准。

电池：部分PCBA上会集成纽扣电池（如CR2032）用于RTC实时时钟后备供电，或可充电锂电池用于便携式设备的储能。

2.4 特殊功能元件

传感器：包括加速度计、陀螺仪、磁力计、压力传感器、温湿度传感器、气体传感器、指纹识别模组、光学传感器等MEMS器件，在物联网和可穿戴设备中极为常见。

保护元件：包括PTC自恢复保险丝、压敏电阻、气体放电管、ESD静电抑制器等，用于过流、过压、浪涌和静电防护。

三、PCBA完整生产制造流程

一块PCBA从设计图纸到成品交付，需要经过数十道工序的精密配合。下面以典型的"SMT+DIP"混合工艺路线为主线，对完整生产流程进行详细阐述。

3.1 生产前准备阶段

BOM物料清单整理与核对：BOM（Bill of Materials）是PCBA生产的最核心依据之一，详细列明了所有需要贴装和插装的元件型号、规格、封装、品牌、用量以及替代型号等信息。工程人员需要逐一核对BOM的完整性和准确性，确认元器件封装与PCB焊盘设计是否匹配，极性元件的方向标识是否清晰。

PCB裸板来料检验与烘烤：PCB到厂后进行IQC进料检验，包括外观检查（划痕、脏污、氧化、绿油起泡等）、尺寸测量（板厚、翘曲度、安装孔位置等）以及可焊性测试。对于受潮的PCB，需要在120℃-150℃的烘箱中烘烤4-8小时，以彻底去除基板内部吸收的水分，防止在回流焊高温下发生"爆板"分层。

元器件来料检验与预处理：所有元器件在贴装前需要进行可焊性测试、引脚共面性检查、外观检查等。对于需要DIP插装的元器件，部分需要进行引脚成型（剪脚、预弯）处理。

锡膏印刷准备：根据PCB的焊盘布局设计钢网（Stencil），钢网通常采用激光切割或电铸成型工艺，厚度一般在0.10mm-0.15mm之间，开口尺寸和形状需要根据元件类型和焊接要求进行精密设计。

3.2 SMT表面贴装阶段

SMT（Surface Mount Technology，表面贴装技术）是目前PCBA生产中元件数量最多、自动化程度最高的工艺环节。

第一步：锡膏印刷

锡膏由锡合金粉末（常见为SAC305，即锡银铜合金，熔点为217℃左右）和助焊剂按比例混合而成。通过全自动印刷机将锡膏通过钢网精确印刷到PCB的每一个焊盘上。印刷的关键参数包括刮刀压力、刮刀角度、印刷速度、脱模速度以及钢网与PCB的对位精度（通常在±25μm以内）。印刷质量直接决定了后续回流焊的良率，因此需要配置SPI（锡膏检测仪）进行3D在线检测，检查锡膏的厚度、面积、体积和桥接情况。

第二步：贴片

贴片机通过高速高精度的机械臂和视觉定位系统，将元器件从送料器（Feeder）或托盘（Tray）中拾取，以极高的速度（高速机可达每小时贴装10万-20万颗元件）和精度（重复定位精度可达±50μm）贴放到PCB对应焊盘上的锡膏之上。

贴片机通常分为高速机和泛用机：

• 高速机：专门贴装小尺寸（0201、0402、0603等）的阻容类被动元件，速度快、精度要求相对较低。

• 泛用机：用于贴装大尺寸、异形或细间距的IC芯片（如QFP、BGA、QFN封装），贴装压力可控，具备更高的精度和视觉识别能力。

第三步：回流焊接

贴装完成的PCB通过回流焊炉进行加热焊接。回流焊炉内部通常分为预热区、保温区、回流区和冷却区四个温区：

• 预热区：将PCB从室温加热到约150℃，升温速率控制在1-3℃/秒，使锡膏中的溶剂缓慢挥发。

• 保温区：维持在150℃-180℃约60-120秒，使助焊剂充分活化，去除焊盘和元件引脚表面的氧化物。

• 回流区：快速升温至峰值温度（通常为235℃-245℃，无铅工艺），保持约30-60秒，锡膏完全熔融形成冶金结合的焊点。

• 冷却区：快速降温至室温，冷却速率一般在4℃/秒以上，以形成细密的晶粒结构，提高焊点的机械强度。

在整个回流焊过程中，炉内需要持续通入氮气（N₂）以降低氧含量，减少焊点氧化，提升润湿性和焊点光亮度。

3.3 DIP插件与波峰焊阶段

并非所有元件都适合SMT贴装，一些大尺寸的电解电容、变压器、连接器、继电器以及引脚间距较大的传统封装元件，仍然需要通过DIP（Dual In-line Package，双列直插封装）工艺进行插装。

插件作业：操作人员或自动插件机将DIP元件的引脚对准PCB上对应的通孔焊盘插入，并将引脚弯折固定以防止在传送过程中脱落。

波峰焊接：插好元件的PCB通过传送带以一定的角度（通常为5°-7°）经过波峰焊机。波峰焊机内部有一个熔融锡炉，通过机械泵将锡波向上涌起形成"峰"。PCB底部经过锡波时，焊盘、通孔和元件引脚被焊锡浸润形成焊点。波峰焊前通常需要喷涂助焊剂，以去除氧化物并促进焊锡的流动性。

补焊与剪脚：波峰焊后，由目检人员或自动光学检测设备对焊点进行检查，对桥接、虚焊、少锡等缺陷进行人工补焊修复。同时使用自动剪脚机将过长的引脚修剪到规定长度。

3.4 清洗与后处理

清洗：焊接完成后，PCBA表面会残留助焊剂和焊锡球等污染物。这些残留物不仅影响外观，更可能导致漏电、腐蚀、绝缘阻抗下降等可靠性问题。清洗方式包括：

• 水基清洗：使用去离子水加清洗剂，通过喷淋或超声波方式清洗，适用于水溶性助焊剂。

• 半水基清洗：使用有机溶剂与水的混合液。

• 溶剂清洗：使用醇类或碳氢类溶剂。

对于高可靠性要求的军工、医疗、汽车电子PCBA，清洗是必不可少的关键工序。

涂覆三防漆：对于需要在潮湿、盐雾、化学腐蚀等恶劣环境中工作的PCBA，通常会在清洗后喷涂或刷涂一层三防漆（Conformal Coating），如丙烯酸树脂、聚氨酯、有机硅等材料，以保护电路板免受环境侵蚀。

3.5 检测与质量控制

质量控制是PCBA生产中投入人力物力最多的环节，贯穿整个制造过程：

AOI自动光学检测：AOI设备通过高分辨率工业相机对PCBA进行图像采集，利用图像处理算法检测元件的缺失、偏移、翻转、极性反、焊点桥接、少锡、多锡等外观缺陷。AOI可以部署在回流焊后、波峰焊后等多个工序节点。

X-Ray射线检测：对于BGA（球栅阵列封装）、QFN（四方扁平无引脚封装）等焊点隐藏在封装体下方的元件，AOI无法直接检测其焊接质量。X-Ray检测设备利用X射线穿透性成像，可以清晰观察BGA焊球的熔融情况、气泡率、桥接和开路等缺陷。

ICT在线测试：ICT（In-Circuit Test）通过专用的针床治具或飞针测试机，对PCBA上的每一个元件和节点进行电气参数测量，包括电阻值、电容值、电感值、二极管正向压降、IC引脚开路/短路等。ICT能够快速准确地定位制造缺陷，如元件错件、漏件、焊接不良等。

FCT功能测试：FCT（Functional Circuit Test）是对PCBA通电后进行的功能验证。测试系统会模拟PCBA的实际工作环境，施加电源和激励信号，检测其输出响应是否符合设计预期。FCT的内容包括上电电流检测、电压输出精度、信号波形、通信功能、逻辑功能等。FCT是PCBA出厂的最终质量关口。

老化测试：部分应用领域（如服务器电源、汽车电子、工业控制）的PCBA需要在高温环境下进行24-72小时的不间断通电老化测试，以暴露早期失效（浴盆曲线的早期阶段），剔除存在潜在缺陷的产品。

3.6 烧录与包装

对于含有可编程器件（MCU、FPGA、Flash等）的PCBA，在测试合格后需要利用烧录器将固件程序写入芯片内部存储器中。烧录方式包括在线编程（ISP，通过JTAG/SWD等接口）和离线编程（芯片贴装前预先烧录）。

最终，检验合格、完成烧录的PCBA进行清洁处理，检查外观和尺寸，贴附产品标签（通常包含型号、版本号、生产批次、日期码、二维码追溯信息等），采用防静电袋真空包装并放入干燥剂，然后出货交付给客户。

四、PCBA的广泛应用场景

PCBA作为电子设备的核心部件，几乎在所有电子电气领域中都有广泛应用。以下是几个主要领域的典型实例：

4.1 消费电子领域

这是PCBA应用量最大、更新速度最快的领域。智能手机主板是PCBA技术集大成的代表，在一块不足手掌大小的PCB上，高密度集成了处理器芯片、内存、电源管理、射频前端、音频编解码、传感器中枢等数十颗IC和数百颗阻容元件，采用任意层HDI（高密度互连）和半加成法工艺，线宽线距已进入40μm/40μm级别。平板电脑主板、笔记本电脑主板、智能手表主板、TWS蓝牙耳机主板等，都遵循类似的微型化、高集成化趋势。

4.2 家用电器领域

随着家电智能化进程的加速，传统"傻大粗"的家电正在全面升级为智能联网设备。空调控制板不仅负责压缩机和风机的变频驱动，还集成了Wi-Fi通信模块、温湿度传感器、红外接收、显示屏驱动等。冰箱主控板需要管理变频压缩机、多温区温度检测、除霜加热器、制冰机、门未关报警以及智能交互屏幕。洗衣机/烘干机控制板则要协调电机正反转、水位检测、加热器、门锁、称重传感器和多种洗涤程序逻辑。这些PCBA通常需要具备高可靠性，能够在高温高湿环境下长期稳定运行。

4.3 汽车电子领域

汽车电子是近年来PCBA增长最迅猛的细分市场之一。随着新能源车和智能驾驶技术的发展，单车PCBA用量和价值大幅提升。新能源车电控系统包含三大核心PCBA：整车控制器（VCU）、电机控制器（MCU）和电池管理系统（BMS）。BMS主控板上集成了高精度的AFE（模拟前端）采样芯片、隔离通信芯片和均衡电路，需要管理数百节串联锂电池的电压和温度，确保电池包安全高效运行。此外，车载信息娱乐系统（IVI）主板、仪表盘显示板、ADAS自动驾驶域控制器、激光雷达/毫米波雷达信号处理板、车身域控制器（BCM）、EPS电动助力转向控制器等，都离不开高可靠性、高安全等级的PCBA。汽车PCBA通常需要通过AEC-Q100/200等车规级认证，工作温度范围要求-40℃至125℃，并在震动、盐雾等恶劣工况下保持长期可靠性。

4.4 工业控制领域

工业环境对PCBA的可靠性要求同样极为严苛。可编程逻辑控制器（PLC）是工业自动化的大脑，其PCBA需要具备抗电磁干扰（EMI/EMS）能力强、宽温工作（-25℃至+70℃）、长寿命（10年以上）等特点。变频器驱动板集成了IGBT功率模块、隔离驱动电路、电流/电压检测电路和DSP控制核心。伺服驱动器控制板需要高速高精度的位置环、速度环和电流环处理能力。此外，工业机器人控制器、数控系统主板、智能电表、电力保护装置、轨道交通信号控制板等都属于工业级PCBA的典型应用。

4.5 通信与网络设备领域

路由器、交换机、基站、光猫、CPE等网络通信设备的核心同样是高复杂度PCBA。5G基站AAU（有源天线单元）内部的PCBA包含了大规模MIMO射频前端、高速基带处理和光接口模块，大量使用高频高速材料（如罗杰斯4350B、松下MEGTRON系列），PCB层数可达12-20层，信号速率高达数十Gbps。数据中心交换机主板则是高多层背板和高速数字信号处理的结合体。

4.6 医疗电子领域

医疗设备对PCBA的可靠性和安全性要求在所有应用领域中处于金字塔顶端。心电图机（ECG）/脑电图机（EEG）的模拟前端PCBA需要极高精度的信号调理和隔离电路，噪声水平需控制在微伏级别。监护仪主板需要连续不间断运行，具备低功耗和冗余设计。CT/MRI设备的控制板、超声诊断仪的信号处理板、胰岛素泵/心脏起搏器等植入式设备的微型PCBA，都遵循严格的质量标准，如ISO13485和IEC60601。

五、PCBA的关键特点与专业特性

基于上述对PCBA构成、工艺和应用的分析，可以总结出PCBA区别于其他电子组件的若干关键特点：

可直接装机使用：PCBA是具备完整电气功能的成品板卡，终端整机厂收到PCBA后，只需要将其安装到机壳内，连接上电源、显示屏、线束和外部接口，即可通电运行预设功能。这种"即插即用"属性使其成为电子产品制造中最关键的标准半成品单元。

高度集成化：现代PCBA在单位面积上集成的功能和元件数量呈指数级增长。一块典型的手机主板在不足90mm×60mm的面积上，集成了超过1000颗元件，实现了无线通信、多媒体处理、电源管理、传感检测、生物识别等数十种功能。高集成度意味着更小的整机体积、更低的功耗和更高的可靠性。

可维修性与可升级性：与无法维修的集成电路芯片不同，PCBA具有良好的可维修性。当某个分立元件或IC出现故障时，可以通过热风枪、烙铁或BGA返修台等工具进行拆卸和更换，无需整板报废。这在工业设备、医疗仪器、通信基站等设备维护中尤为重要。同时，PCBA的设计通常考虑了一定的可升级空间，如通过更换存储芯片扩容、通过修改电阻配置调整工作参数等。

工艺复杂度高：一块PCBA从PCB光板到成品需要经历印刷、贴片、回流、插件、波峰、清洗、测试、烧录等数十道工序，每道工序都需要精密的设备控制、严格的工艺参数和规范的操作流程。任何一个环节的微小偏差都可能导致批量缺陷。因此，PCBA制造是技术、管理和质量控制三重密集型产业。

质量可追溯：现代PCBA制造全流程都建立了完善的质量追溯体系。每一块PCBA上通常贴有二维码或条码标签，通过MES制造执行系统可以追溯其使用的每一颗元器件的批次号、每台贴片机/测试机的设备参数、每个工序的操作用时和检测数据，实现从"物料-生产-测试-出货"的全链条可追溯。

物料管理复杂：PCBA生产涉及成百上千种不同规格的元器件，每种元器件的品牌、批次、包装方式、存储条件各不相同。主控芯片等核心器件价格昂贵且交期长，阻容类元件则批量大、型号杂，电解电容有有限保质期，潮湿敏感器件需要严格的防潮管控。精细化的物料管理是PCBA工厂的核心竞争力之一。

六、PCBA的成本构成与交期分析

6.1 成本构成拆解

PCBA的单价由多个成本项构成，理解这些构成有助于终端客户进行成本控制和供应商谈判：

• PCB裸板成本（约占5%-25%） ：取决于层数、板材类型（FR-4、高频材料、铝基等）、板厚、线宽线距、表面处理工艺（HASL热风整平、ENIG化金、OSP有机保焊膜、沉银、沉锡等）、拼板方式、面板利用率以及批量大小。

• 元器件成本（约占50%-85%） ：这是PCBA成本的最大头，尤其是主控芯片、电源芯片、存储芯片、连接器、功率器件等。元器件成本受半导体市场供需关系、品牌溢价、采购量、渠道代理层级以及替代方案的影响很大。近几年的芯片缺货潮使得元器件采购成为PCBA制造业的最大挑战。

• SMT/DIP加工费（约占8%-20%） ：取决于贴装点数（通常以chip元件的焊点数计，一个电阻电容算2个焊点，一个QFP芯片按引脚数算）、BGA数量、工艺复杂度、是否有特殊要求（如X-Ray全检、三防漆涂覆、选择性波峰焊等）、订单批量等。

• 测试与烧录费用（约占3%-10%） ：ICT治具、FCT测试系统的开发成本分摊，以及每片板的测试工时费。

• 工程与NPI费用（一次性或分摊） ：包括钢网制作费、贴片程序编写费、测试治具开发费、首件确认费、试产跟线费等。

• 包装与物流费用：防静电包装、真空封装、干燥剂、纸箱、物流保险等。

• 管理费与利润：EMS工厂的运营管理成本加成和合理利润空间。

6.2 PCBA交期影响因素

PCBA的标准交期一般为2-6周，但实际交期受以下因素波动：

• 元器件采购交期：这是最大的变数。常用阻容感交期通常在4-8周，但主控芯片、高端连接器、车规级器件等长交期物料可能长达20-52周。芯片短缺时期，交期甚至无法预估。

• PCB制板周期：普通双面板约5-7天，4-6层板约7-10天，8层以上或HDI板约12-20天，高频材料或特殊工艺可能需要更长时间。

• SMT排产档期：EMS工厂的生产排程一般在1-2周前锁定，旺季时新订单可能需要排队等候。

• 测试与调试周期：复杂PCBA的功能测试程序开发和治具制作需要额外时间，尤其是包含软件开发配合的FCT系统。

七、PCBA设计、制造与组装中的关键工程考量

7.1 DFM可制造性设计

DFM（Design for Manufacturability）是连接PCB设计和PCBA制造之间的桥梁。优秀的硬件工程师在设计阶段就必须充分考虑制造端的约束条件：

• 元件焊盘设计应与IPC-7351标准推荐的尺寸匹配，确保足够的焊接窗口。

• 元件布局需考虑回流焊时的热均匀性，大热容元件（如电解电容、电感）应远离板边和连接器，且不应集中布局在某一区域。

• 极性元件和IC第一脚标识应清晰且统一方向，便于操作人员目检和贴片机视觉识别。

• 通孔插装元件背面应留有足够的焊盘环宽和阻焊桥，防止波峰焊时连锡。

• BGA器件周围应预留返修空间和测温点。

7.2 DFX可测试性设计

DFT（Design for Test）关注的是PCBA在ICT和FCT阶段的测试便利性：

• 为ICT测试预留足够的测试点（Test Point），测试点焊盘直径通常不小于0.8mm，间距不小于0.5mm，且尽量分布均匀。

• 测试点应全部布置在同一面（通常为PCB底层），以降低针床治具成本。

• 为FCT功能测试预留编程接口（JTAG/SWD/UART等）、电压监测点、电流采样电阻和信号测试点。

• 对于需要在线烧录的PCBA，烧录接口的信号线应便于连接。

7.3 热管理与可靠性设计

PCBA在工作状态下，各种元器件的功耗会以热量的形式散发出来。热管理不善会导致芯片结温超限，严重影响寿命和可靠性：

• 功率器件下方应布置导热过孔阵列，将热量传导至PCB内部铜层或底部的散热铜箔。

• 大功率元件之间应保持足够间距，避免局部热点叠加。

• PCB层叠结构中，电源和地平面应尽量完整且靠近表层，以降低阻抗和改善散热。

• 对于发热量极大的PCBA，需要设计散热片或散热器连接方案，甚至使用金属基PCB（铝基/铜基）或IMS绝缘金属基板技术。

7.4 ESD静电防护与潮湿敏感度管控

ESD（静电放电）是PCBA组装和运输过程中的"隐形杀手"。许多半导体器件（尤其是MOSFET、CMOS IC、GaN器件等）的栅极氧化层极易被静电击穿。整个制造流程中需要在所有工站配置防静电工作台、防静电地板、手腕带、离子风机等防护设施，操作人员需穿戴防静电服和防静电鞋。

MSD（潮湿敏感器件）的管控同样重要。某些封装（如BGA、QFN、LGA）容易吸收空气中的水分，在回流焊高温下水分迅速汽化膨胀，可能导致"爆米花效应"内部开裂。所有MSD器件需按照IPC/JEDEC J-STD-033标准进行分级管理和烘烤处理。

八、PCBA术语速查与常见问题QA

8.1 常用术语速查

术语	英文全称	中文释义
SMT	Surface Mount Technology	表面贴装技术
DIP	Dual In-line Package	双列直插封装
BOM	Bill of Materials	物料清单
AOI	Automated Optical Inspection	自动光学检测
ICT	In-Circuit Test	在线测试
FCT	Functional Circuit Test	功能测试
ESD	Electrostatic Discharge	静电放电
MSD	Moisture Sensitive Device	潮湿敏感器件
BGA	Ball Grid Array	球栅阵列封装
QFN	Quad Flat No-lead	四方扁平无引脚封装
HDI	High Density Interconnector	高密度互连
DFM	Design for Manufacturability	可制造性设计
DFT	Design for Testability	可测试性设计
EMS	Electronics Manufacturing Services	电子制造服务
PCBA	Printed Circuit Board Assembly	印制电路板组装件
NPI	New Product Introduction	新产品导入
SPC	Statistical Process Control	统计过程控制
MES	Manufacturing Execution System	制造执行系统
RoHS	Restriction of Hazardous Substances	有害物质限制指令

8.2 常见问题

Q1：为什么同一款PCBA在不同工厂报价差异很大？

A：主要差异来源于：①元器件采购渠道和品牌差异（原厂正品vs贸易商散新货）；②加工费中的测试覆盖率（是否全测、抽测还是免测）；③质量管理体系等级（是否通过ISO9001/IATF16949/ISO13485等）；④售后服务条款和不良品处理方式；⑤订单批量大小和付款条件。建议在比价时要求供应商提供详细的成本构成明细，并进行资质审核。

Q2：PCBA出厂后如何判断焊接质量好坏？

A：可以从以下几个方面快速判断：①目视检查焊点是否光亮饱满、形状一致，是否有桥接、虚焊、少锡、过多锡珠；②用万用表测量关键电源对地是否有短路；③轻轻拨动小元件检查是否有"立碑"或偏移；④通电测试功能是否正常，芯片是否异常发热；⑤对于BGA器件，需要通过X-Ray检查焊球是否均匀熔融、气泡率是否在标准范围内（通常要求气泡率不超过焊球总面积的25%）。

Q3：PCBA受潮了怎么办？

A：如果PCBA已贴装但未焊接，需要按照MSD器件的烘烤标准进行烘烤（通常为125℃/24小时或按具体器件规格书执行）。如果PCBA已成品但暴露在潮湿环境中，建议用40℃-50℃的低风温干燥箱烘烤12-24小时，然后重新进行功能测试确认。日常存储应使用防静电袋配合干燥剂和湿度指示卡，控制存储湿度在RH 30%-60%之间。

Q4：PCBA设计时如何选择表面处理工艺？

A：不同表面处理工艺各有优劣：

• HASL（热风整平） ：成本最低，但表面不平整，不适合细间距元件，正逐渐被淘汰。

• ENIG（化镍金） ：平整度好，可焊性优良，存储寿命长（>12个月），是最主流的选择，但成本较高且有"黑盘"风险。

• OSP（有机保焊膜） ：成本低、平整度好，但可焊性窗口较窄，存储寿命短（<6个月），适合大批量快速生产的消费电子产品。

• 沉银/沉锡：平整度好，成本适中，但容易氧化变色，工艺控制难度较大。

• ENEPIG（化镍钯浸金） ：在ENIG基础上增加钯层，彻底消除黑盘问题，适用于金线邦定和长寿命要求，但成本最高。
