一、教材中经典的进程状态模型

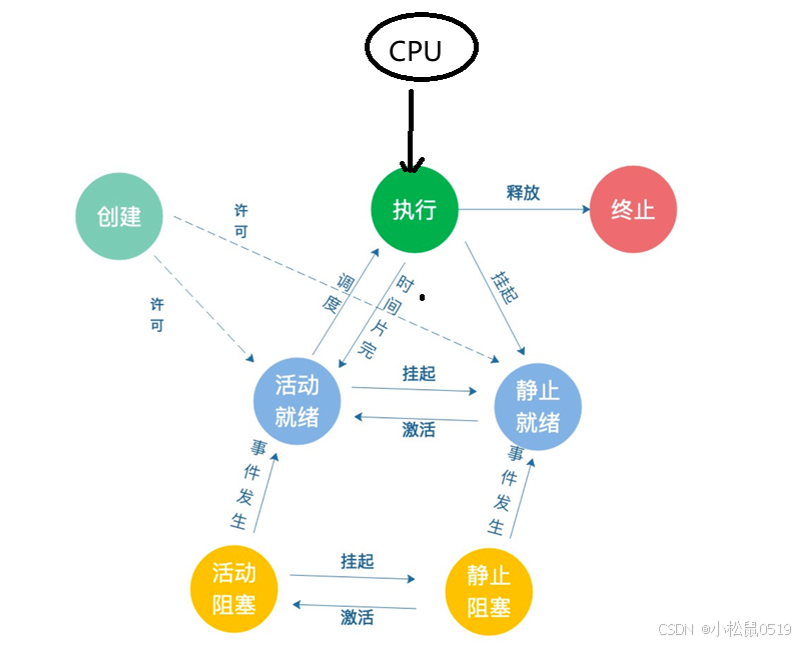

这张图详细描述了进程在生命周期中可能经历的各种状态，以及导致状态发生转换的条件。

图中的主要状态包括：

创建 (New)：进程正在被创建。
执行 (Running)：进程正在 CPU 上运行（图上方有 CPU 指向它）。
终止 (Terminated)：进程执行结束，正在被系统回收。
活动就绪 (Active Ready)：进程准备好运行，等待 CPU 调度。
静止就绪 (Suspended Ready)：进程准备好运行，但被挂起（换出到外存），即使有 CPU 也无法运行，需要先"激活"。
活动阻塞 (Active Blocked)：进程因等待某事件（如 I/O）而暂停，且驻留在内存中。
静止阻塞 (Suspended Blocked)：进程因等待某事件而暂停，且被挂起（换出到外存）。

关键的状态转换过程：

调度：活动就绪 → 执行（系统分配 CPU）。
时间片完：执行 → 活动就绪（时间片用完，被切换下来）。
事件发生：活动/静止阻塞 → 活动/静止就绪（等待的事件满足了）。
挂起 (Suspend)：执行/活动就绪/活动阻塞 → 静止就绪/静止阻塞（系统把进程调出到外存，以释放内存）。
激活 (Activate)：静止就绪/静止阻塞 → 活动就绪/活动阻塞（系统把进程从外存调入内存）。

简单来说，这张图展示了一个进程从创建到终止的过程中，是如何被操作系统调度、等待资源以及被挂起和激活的。

上述的内容是教材中经典的**进程状态模型，**其中箭头指向是不同状态之间转换的事件发生，但是这个过于复杂，并且不好理解，我们主要讲解的是从内核、数据结构的视角，对不同状态进行理解。

二、调度 && 运行 && 阻塞 && 挂起

2.1. 画图 + 例子

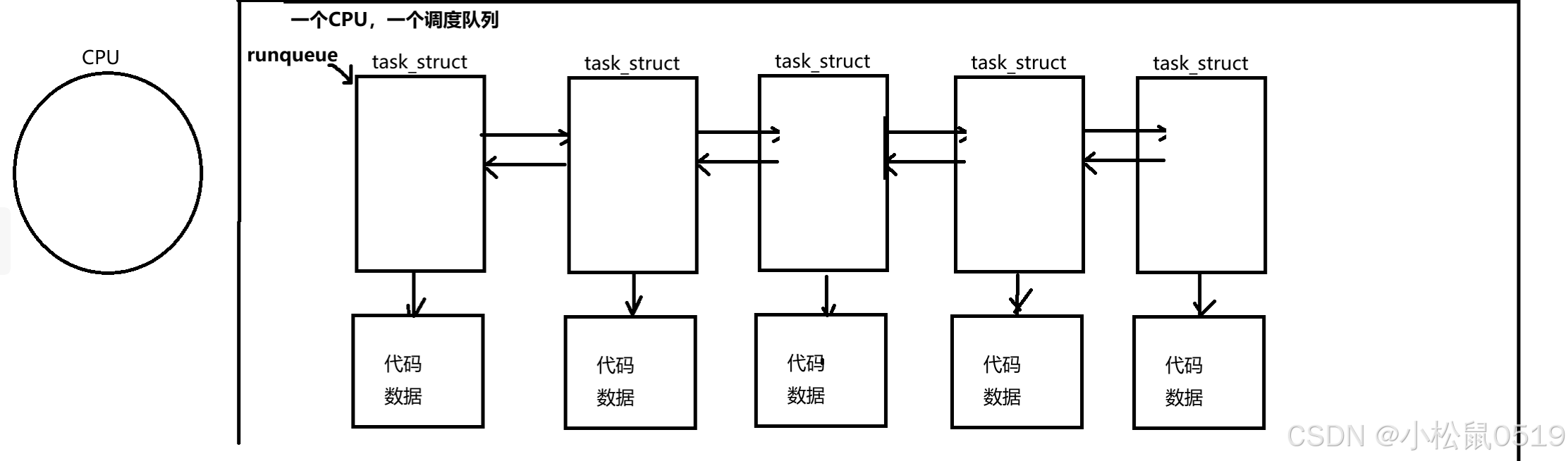

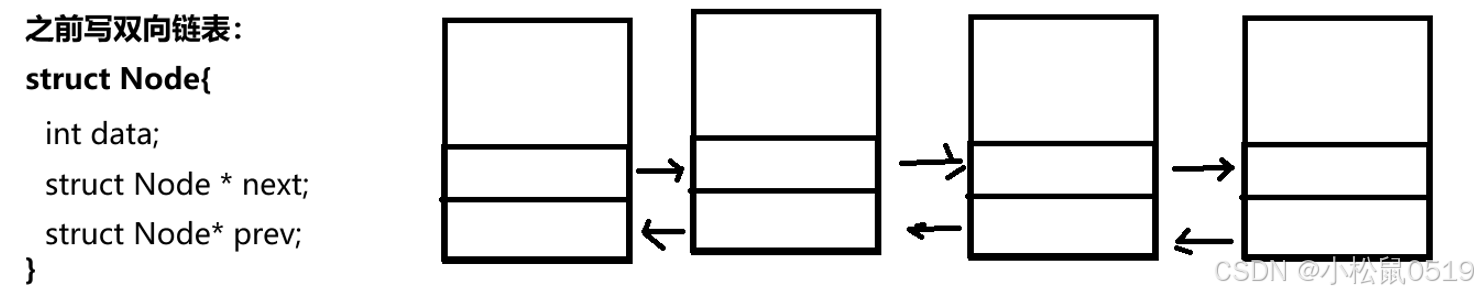

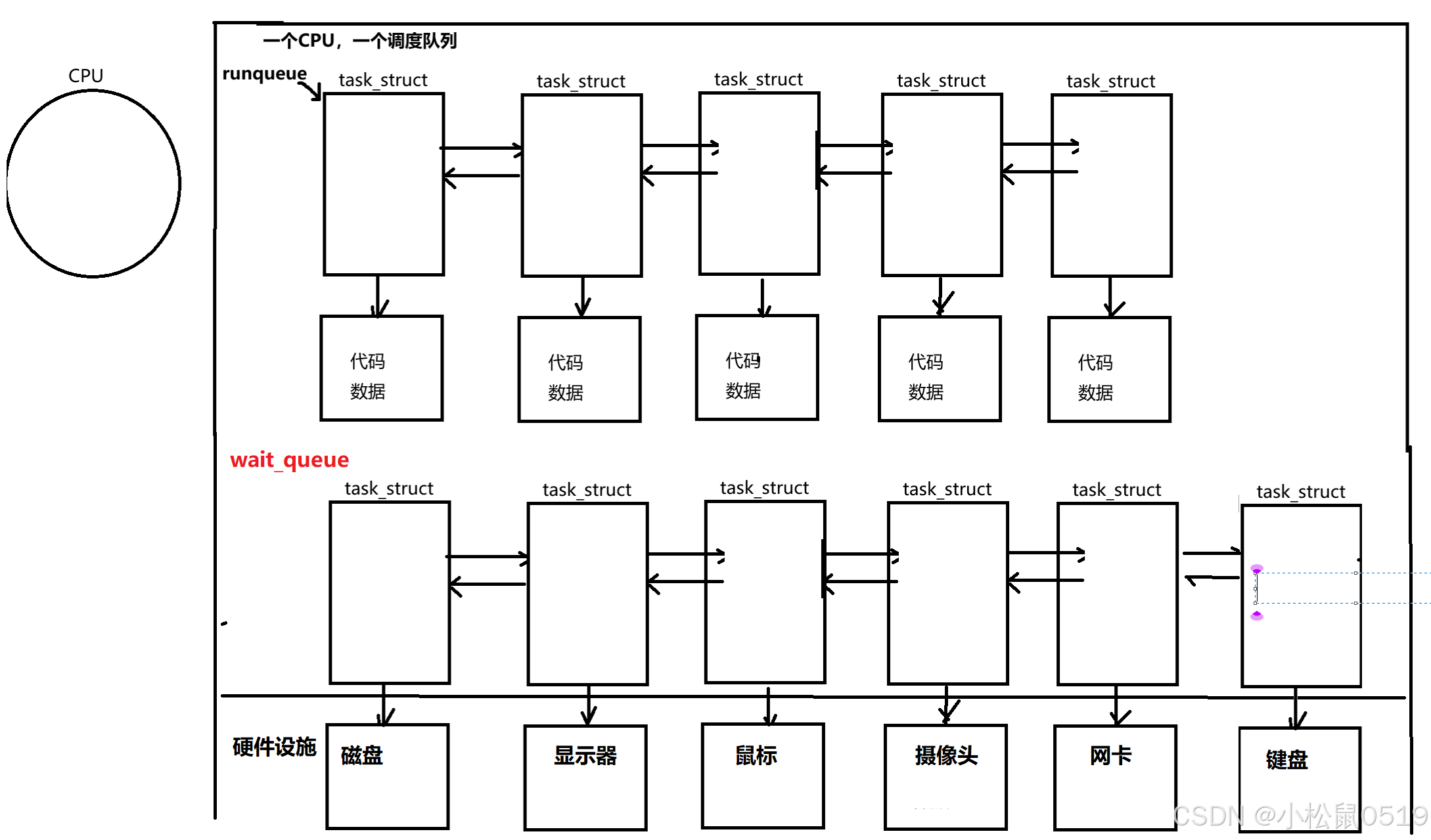

我们在第一章 --- 初步了解操作系统中，我们聊过：管理，在内核中是通过 双向链表进行管理的，其中上面是一个示意图。

进程的调度： 就是CPU 按照一定的顺序，选取调度队列中一个 task_struct 执行。

小问题：之前不是说 PCB 是由双向链表来管理的，怎么现在又扯到了队列？

这个是设计的原因，把PCB设计成了，**既可以成为一个全局的双向链表，又可以把相关进程的放到一个队列当中，**换而言之，一个 PCB 节点，可以是 A 的数据结构，又可以是 B 的数据结构。

运行：进程在调度队列中，进程的状态都是 running

**阻塞：等待某种设备或者资源就绪，**例如：键盘、显示器、网卡、磁盘等。

运行的时候，是存在一个运行队列，阻塞的时候，也会存在一个队列，是等待队列。

这些硬件设备的伪代码可以是这样的：

cpp 复制代码

struct device{
    ind id;
    in vender;
    int staurs
    void*data;
    struct device*next;
    struct device*prev;
    int type;
    struct task_struct* wait_queue;
}

里面会有一个等待队列。

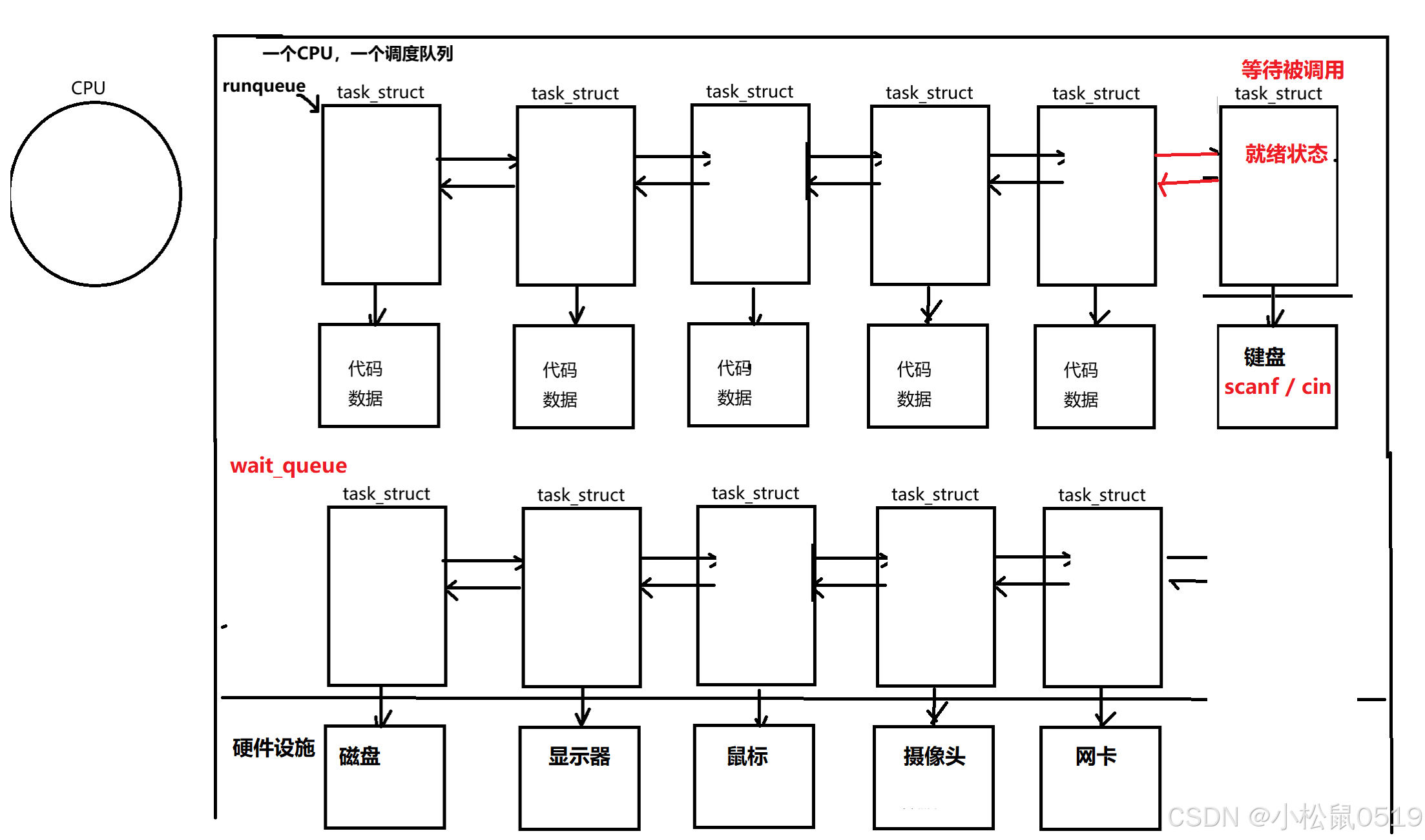

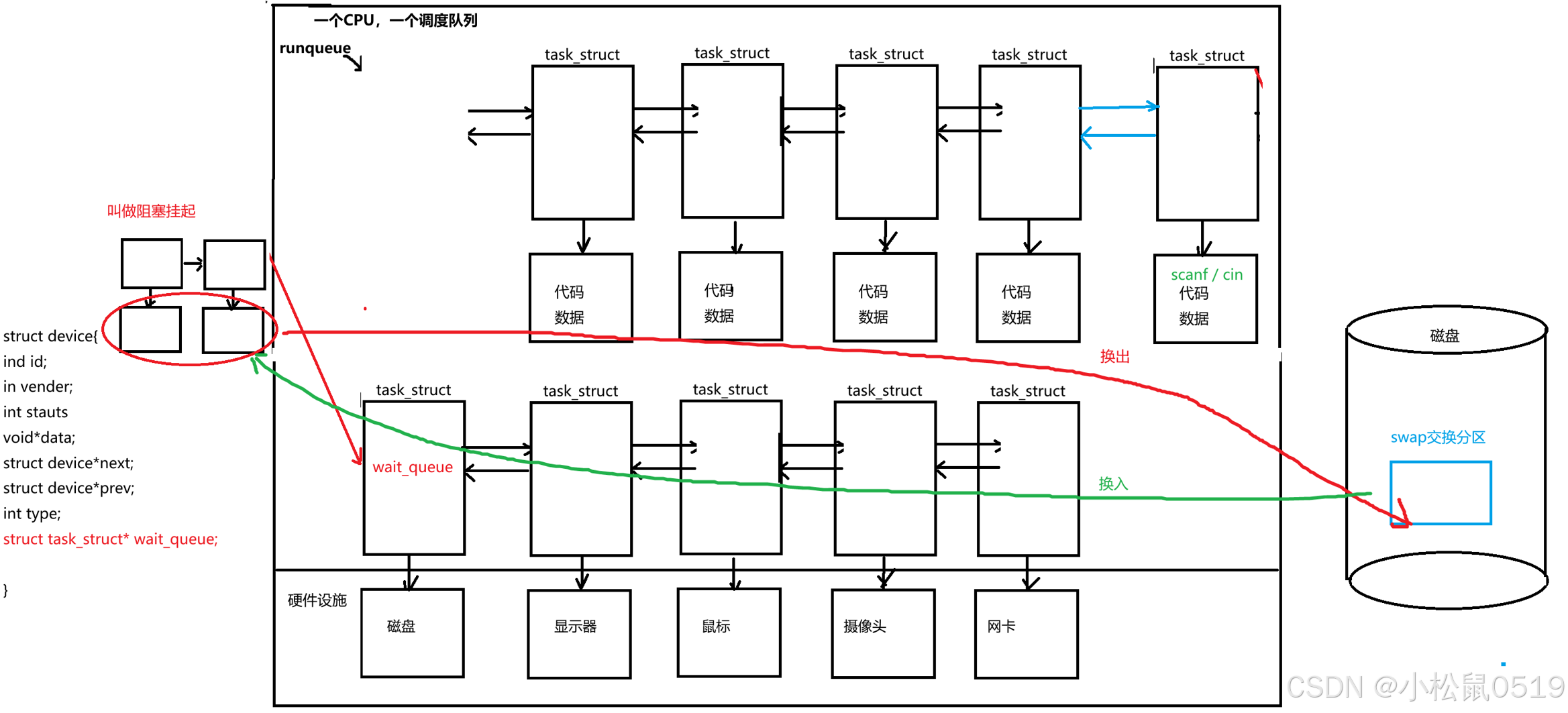

我们下面以按住键盘这个事件为例，进行展开：

当代码运行到 cin 或者 scanf 的时候，会阻塞，等待键盘硬件就绪。当我们没有按住键盘的时候，称为键盘文件没有就绪。
阻塞的话，调度队列就会查询为什么阻塞，把相应的 PCB节点放到对应硬件设施的PCB的wait_queue 中。
按住键盘，属于硬件就绪，操作系统作为硬件的管理者，就会查询对应硬件设备的节点，将运行状态设置为activate，并且检查等待队列，发现指针不为空，就把对应的节点的状态改为运行状态，把该进程重新链接回去到运行队列里。
此时这个进程还没有被调度，键盘中的数据没有被读取。在 CPU 的调度之下，在运行scanf，把数据从设备中去读取到进程的上下文当中，然后被我们拿到。

还会发生这个情况：

当我们的内存资源严重不足了，有些进程不会被访问，但是还站着内存。

例如在阻塞队列中的代码和数据就不会被执行。

此时，磁盘就会把阻塞队列中的代码和数据，放到 swap 交换分区，只将 PCB 存下来。

此时就是挂起状态：内存资源严重不足，操作系统做一些页面置换的算法，把一些不会被调度的进程或者内存块，交换到对应的磁盘上，此时进程只有PCB的，成为挂起进程。

等到有资源了，输入内容了，操作系统知道了，就会把之前把之前的数据和代码换入到原来的PCB上

2.2. 阻塞与挂起的区别

状态	是否在运行队列	PCB 是否在内存	代码/数据是否在内存	原因
阻塞	❌ 不在	✅ 在	✅ 在	等待设备/资源就绪
挂起	❌ 不在（通常）	✅ 在（部分）	❌ 被换出到交换分区（swap）	内存资源严重不足

阻塞 → 挂起 ：当内存不足时，操作系统可能将阻塞队列中的进程 的代码和数据交换到磁盘（swap），只保留 PCB，此时进程进入挂起阻塞状态。
唤醒时：需要先换入代码和数据（从 swap 读回内存），再进入就绪队列。

2.3. 上述例子的流程图

运行队列 (runqueue)

│

├─ 进程A (运行) → scanf → 阻塞

│ ↓

│ 从运行队列移除

│ ↓

└─ 进程B (运行) 键盘等待队列 (wait_queue)

│

用户按键 (中断)

↓

状态 → 就绪

↓

重新放入运行队列

↓

调度器选中 → 继续执行

三、Linux 内核链表的底层工作原理和内存布局图

3.1. 结构定义

传统链表：结构体 Node 包含 data（数据）以及next/prev(指针）。这种方式导致链表只能存放特定类型的数据，通用性差。

内核链表：单独定义一个通用的 struct list_head，只包含 next 和 prev 指针。

实际使用 ：你想让哪个结构体变成链表节点，就把 struct list_head 作为一个成员嵌入进去（如图中间的 struct task_struct 嵌入了 list_head list）。

3.2. 如何通过链表节点找到宿主结构体

因为链表里存储的只是 list_head 的地址，当你拿到一个 list 节点的指针时，如何反向找到它所属的那个大的 task_struct 结构体呢？

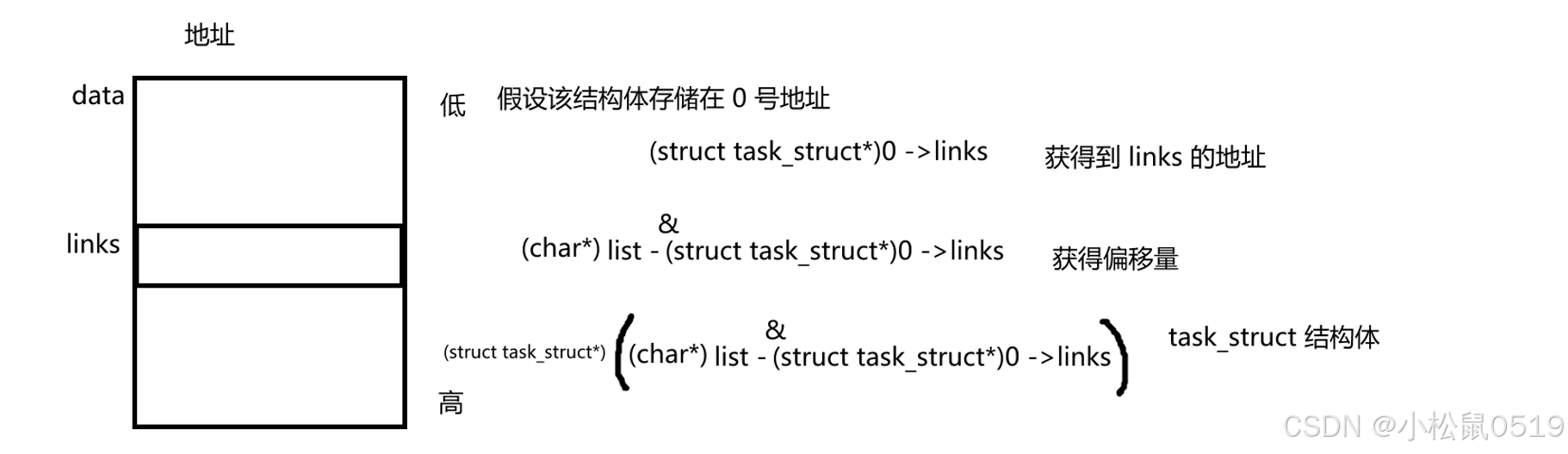

offsetof 宏和 container_of 宏 的底层原理：

求偏移量 ：利用 (struct task_struct*)0 -> links 假设结构体在 0 地址，直接访问成员 links 的地址，就得到了 links 在 task_struct 中的偏移量（偏移地址）。
反向推导 ：利用 (char*)list - 偏移量，用当前 list 的内存地址减去该偏移量，就能算出宿主结构体 task_struct 的起始内存地址。
转换类型：最后将算出的地址强转为（struct task_struct*)，就拿到了完整的结构体指针。

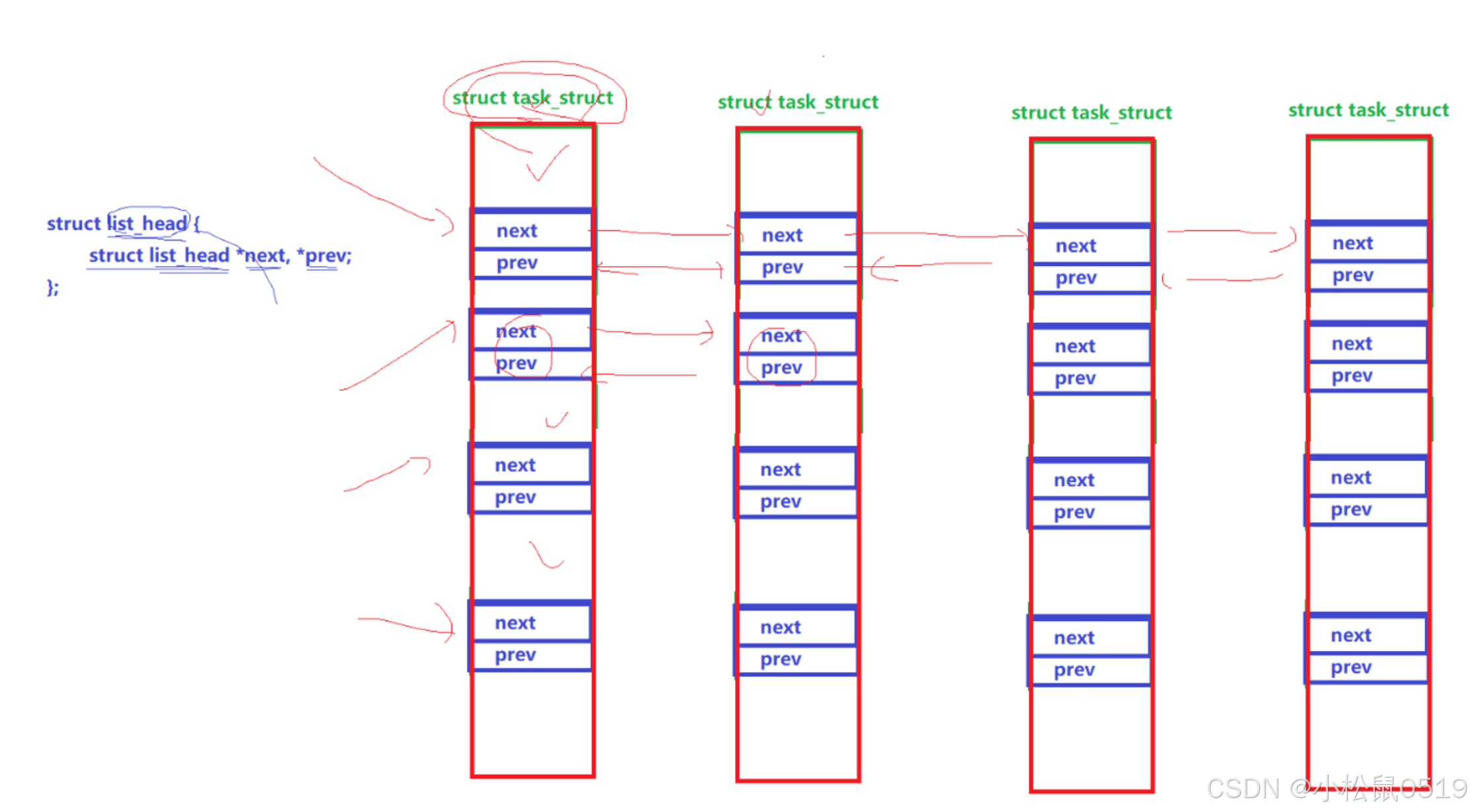

3.3. 图示可视化

红色大框 代表一个完整的 task_struct 结构体。
蓝色小框 代表嵌入其中的 list_head 节点。
箭头表示链表前后的指针指向。
通过这种方式，你可以把任意类型的结构体（进程控制块、文件描述符、内存页等）用同一套 list_head 逻辑串起来，极大提高了代码复用率。

四、Linux 的进程状态

4.1. Linux内核源代码怎么说

cpp 复制代码

static const char *task_state_array[] = {
	"R (running)",		/*  0 */
	"S (sleeping)",		/*  1 */
	"D (disk sleep)",	/*  2 */
	"T (stopped)",		/*  4 */
	"T (tracing stop)",	/*  8 */
	"Z (zombie)",		/* 16 */
	"X (dead)"		/* 32 */
};

R 运行状态 (running)：并不意味着进程一定在运行中，它表明进程要么是在运行中要么在运行队列里。
S 睡眠状态 (sleeping)：意味着进程在等待事件完成（这里的睡眠有时候也叫做可中断睡眠 (interruptible sleep）。
D 磁盘休眠状态 (Disk sleep)：有时候也叫不可中断睡眠状态 (uninterruptible sleep)，在这个状态的进程通常会等待IO的结束。
T 停止状态 (stopped)：可以通过发送 SIGSTOP 信号给进程来停止（T）进程。这个被暂停的进程可以通过发送 SIGCONT 信号让进程继续运行。
X 死亡状态 (dead)：这个状态只是一个返回状态，你不会在任务列表里看到这个状态。
僵死状态 (Zombies)：是一个比较特殊的状态。当进程退出并且父进程（使用wait()系统调用，后面讲）没有读取到子进程退出的返回代码时就会产生僵死(尸)进程。
t 状态（跟踪停止） ：当进程被 ptrace 系统调用 所跟踪时产生。最典型的场景是被调试器（如 gdb ）或者系统调用追踪器（如 strace）挂起 。当调试器在断点处命中、或者进行单步调试时，被调试的进程就会进入这个 t 状态

4.2. 进程状态查看

bash 复制代码

ps aux / ps axj 命令

a：显示一个终端所有的进程，包括其他用户的进程。
x：显示没有控制终端的进程，例如后台运行的守护进程。
j：显示进程归属的进程组ID、会话ID、父进程ID，以及与作业控制相关的信息
u：以用户为中心的格式显示进程信息，提供进程的详细信息，如用户、CPU和内存使用情况等

4.3. 用代码展示不同的进程状态

4.3.1. R 运行状态

R 运行状态 (running)：并不意味着进程一定在运行中，它表明进程要么是在运行中要么在运行队列里。

cpp 复制代码

#include <iostream>
#include <cstdio>
#include <unistd.h>

using namespace std;
int main()
{
    int i = 0;
    while (true)
    {
        i++;
    }
    return 0;
}

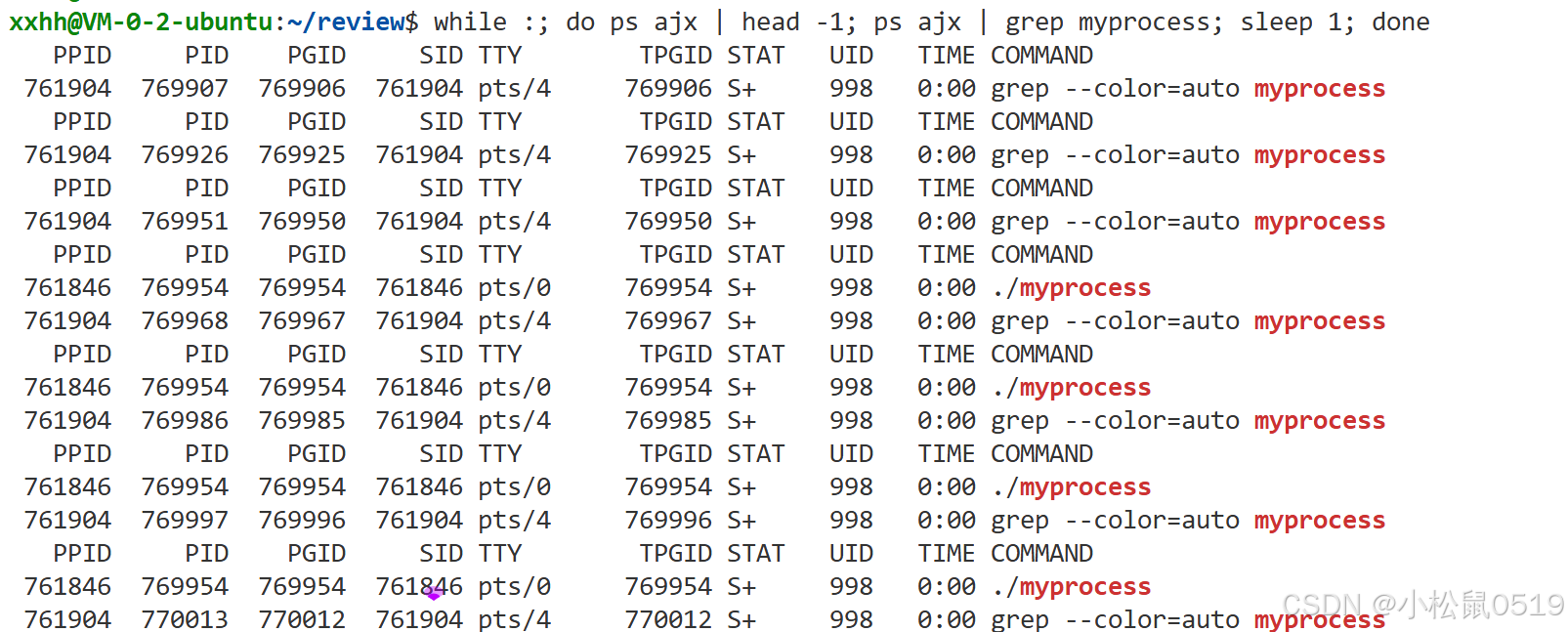

在另一个终端输入以下命令，用于监视：

bash 复制代码

while :; do ps ajx | head -1; ps ajx | grep myprocess; sleep 1; done

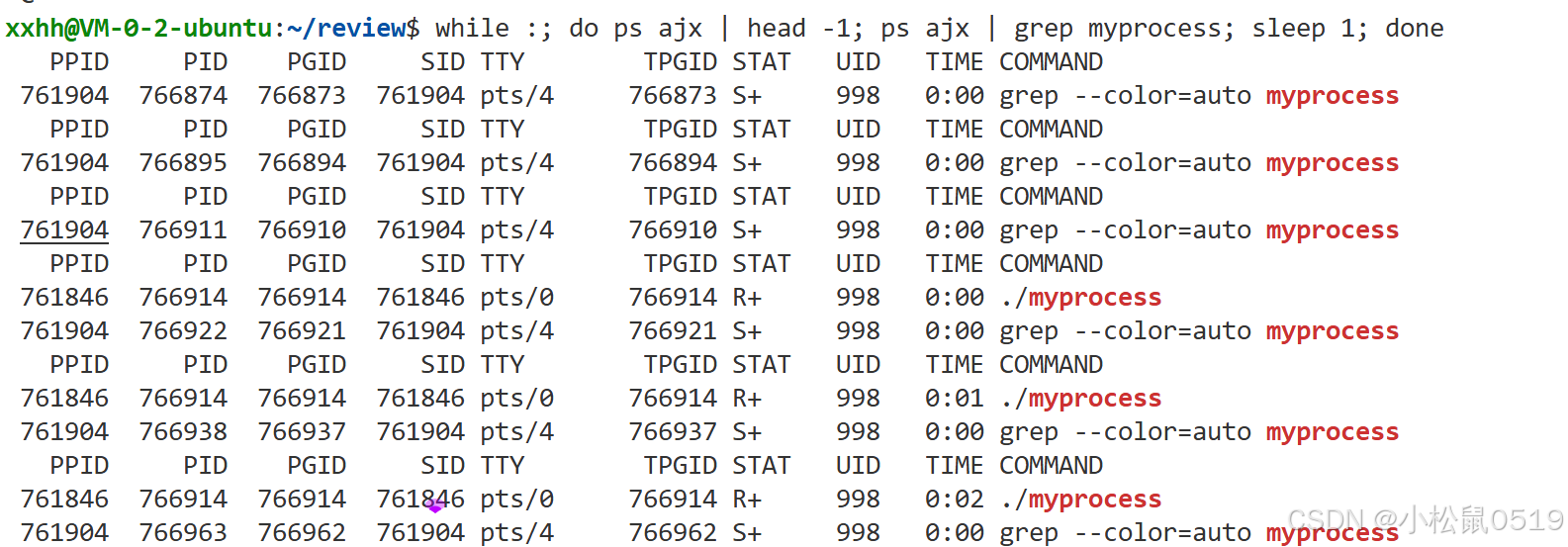

在这代码中，会发现它的状态永远是 R+ ，因为你时刻都在用户态跑 CPU，内核永远不会主动让它睡眠，不会进入到内核中；

如果你是在循环中使用打印操作，如下面的代码，就会出现 R 和 S 交替进行。

cpp 复制代码

#include <iostream>
#include <cstdio>
#include <unistd.h>

using namespace std;
int main()
{
    while (true)
    {
        printf("hello linux\n");
    }
    return 0;
}

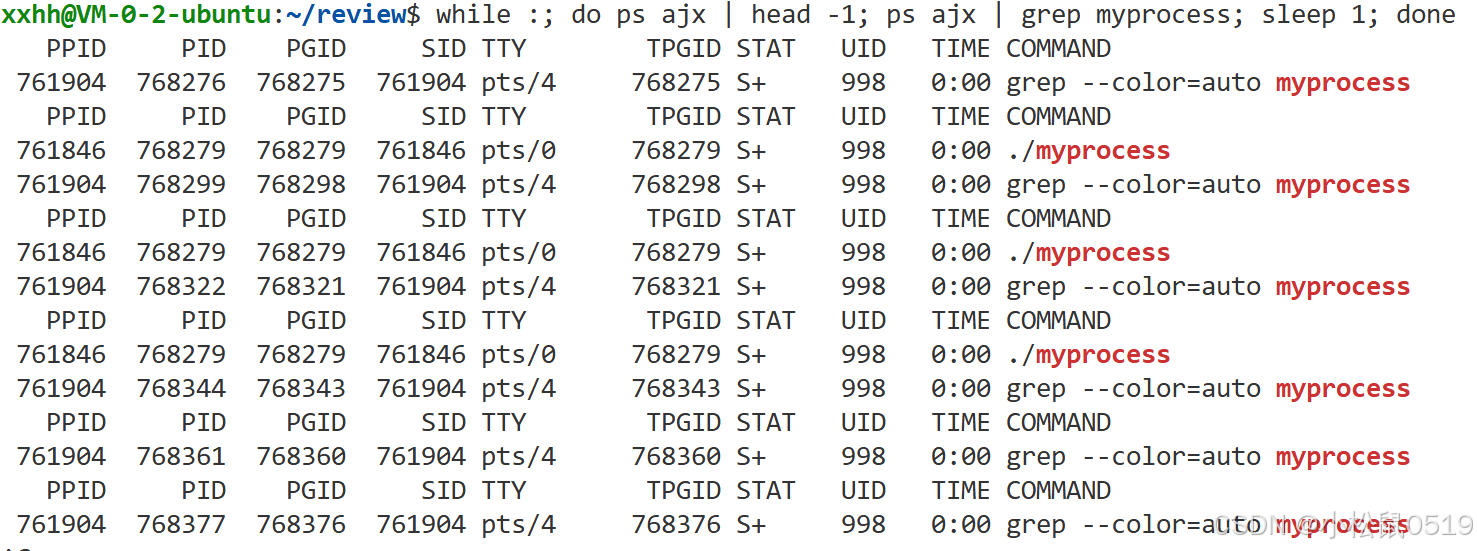

此时我们发现，他的绝大部分时间都是在 S+，并不是 R+。

首先需要确定的是，这个任务一定是有 R+ 的状态，毋庸置疑，但是为什么绝大多数情况下都是 S+呢？

粗略的解释一下：这个 printf 操作，其实是封装了系统调用函数的，相当于会把数据放入到内核中， 如果终端此时正在处理之前的数据、缓冲区已满，或者硬件来不及消费，write系统调用就会把进程挂起（进入 S 状态），直到终端驱动程序把数据取走，腾出空间。因此会出现 S+ 的情况。

4.3.2. S 睡眠状态 (sleeping)

S 睡眠状态 (sleeping) ：意味着进程在等待事件完成（这里的睡眠有时候也叫做可中断睡眠 (interruptible sleep）。 可以中断，浅睡眠

cpp 复制代码

#include <iostream>
#include <cstdio>
#include <unistd.h>

using namespace std;

int main()
{
    while (true)
    {
        sleep(1);
    }
    return 0;
}

4.3.3. t 状态（跟踪停止）

t 状态（跟踪停止） ：当进程被 ptrace 系统调用 所跟踪时产生。最典型的场景是被调试器（如 gdb ）或者系统调用追踪器（如 strace）挂起 。当调试器在断点处命中、或者进行单步调试时，被调试的进程就会进入这个 t 状态

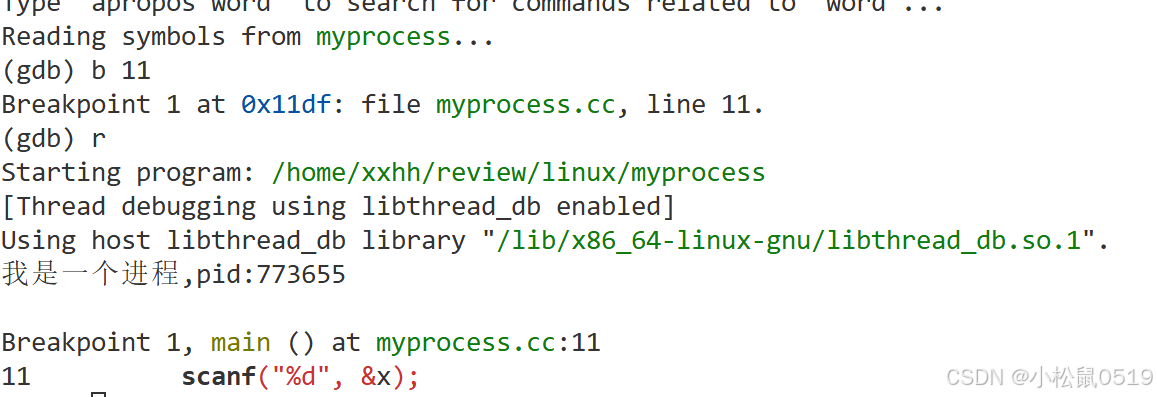

操作方式：在 scanf 中打入断点，然后使用 gdb 进行调试：

cpp 复制代码

#include <iostream>
#include <cstdio>
#include <unistd.h>

using namespace std;

int main()
{
    printf("我是一个进程,pid:%d\n", getpid());
    int x;
    scanf("%d", &x);
    printf("%d\n", x);
    return 0;
}

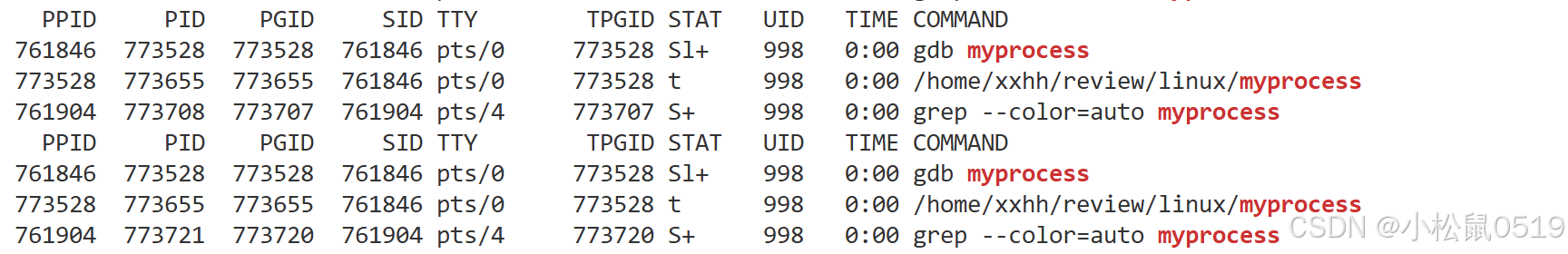

在 scanf("%d",&x); 打上断点，此时我们看一下，进程状态变化

4.3.4. T 停止状态 (stopped)

T 停止状态 (stopped)：可以通过发送 SIGSTOP 信号给进程来停止（T）进程。这个被暂停的进程可以通过发送 SIGCONT 信号让进程继续运行。

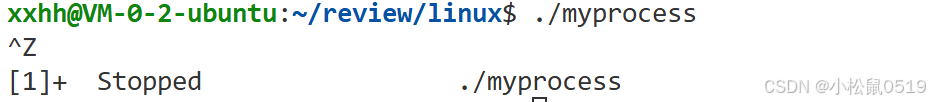

操作方式，运行一个进程后，按住 ctrl + z 即可

cpp 复制代码

#include <iostream>
#include <cstdio>
#include <unistd.h>

using namespace std;

int main()
{
    while (true)
    {
        sleep(1);
    }
    return 0;
}

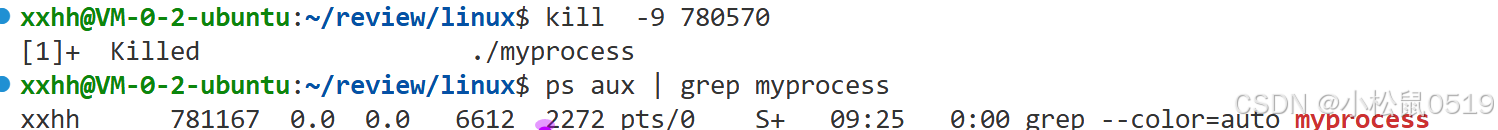

如果想要杀死这个 myprocess 进程，可以使用这个命令：

bash 复制代码

kill -9 pid

4.3.5. D 磁盘休眠状态 (Disk sleep)

D 磁盘休眠状态 (Disk sleep)：有时候也叫不可中断睡眠状态 (uninterruptible sleep)，在这个状态的进程通常会等待IO的结束。

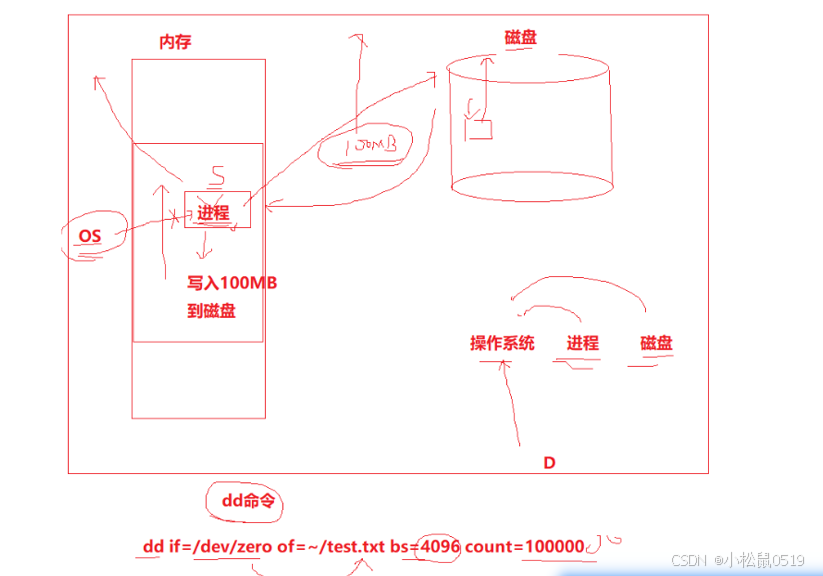

现在有个场景，就是 os 中的某个进程，要想磁盘写入 100 MB，但是呢，内存资源太紧张了，

一直在 sleep 中，然后 os 发现了这个进程，为节约资源，就把这个进程给杀了。

万一，写入这个100MB的数据，是非常关键的呢，例如金钱的转入，流水信息等？

如果直接删除了，那么谁都不知道这个问题，就会造成一系列的后果。

所以这类进程，是不能删除的，哪怕资源很紧张，因此这种进程的状态称之为D(disk sleep)，不可中断睡眠，深度睡眠

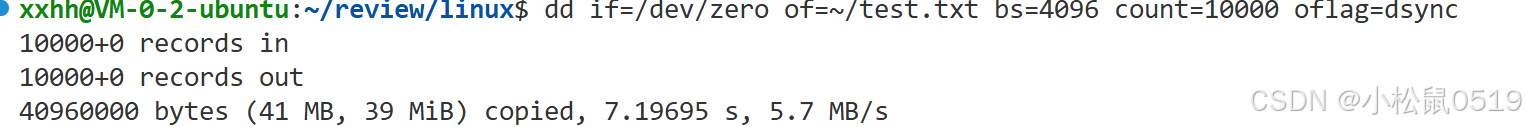

输入这个命令：

bash 复制代码

dd if=/dev/zero of=~/test.txt bs=4096 count=10000 oflag=dsync

命令的含义：用全零数据生成一个 40MB 的文件，但写入方式极其"较真"------每写 4KB 数据，都必须等硬盘物理确认"收到并存好"后，才继续写下一批

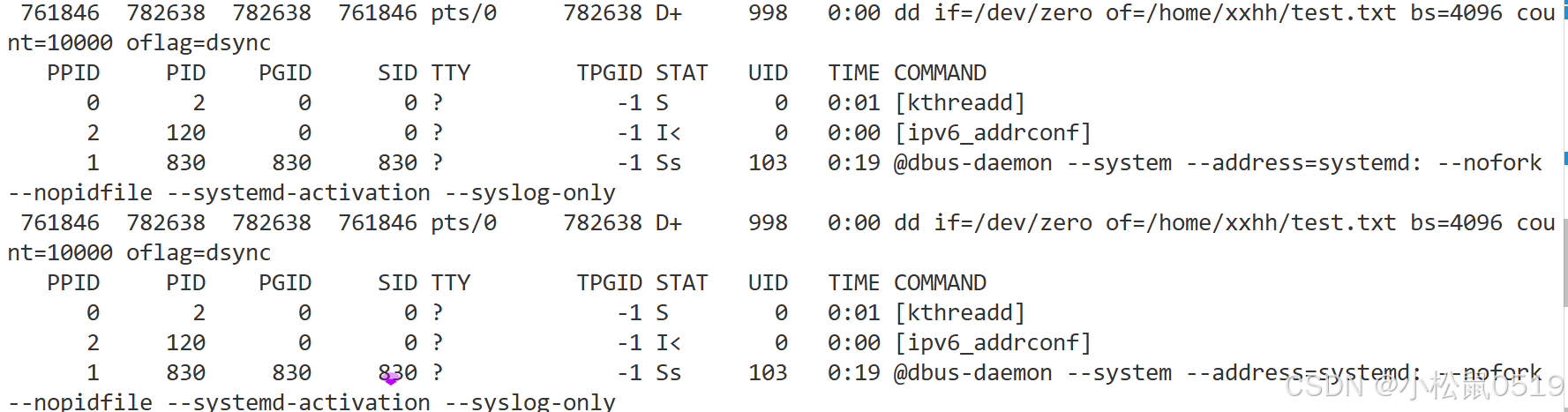

用下面的的命令进行检测：

bash 复制代码

while :; do ps ajx | head -1; ps ajx | grep dd | grep -v grep; sleep 1; done

4.3.6. 僵死状态 (Zombies)

僵死状态 (Zombies) ：是一个比较特殊的状态。当进程退出并且父进程 （使用wait()系统调用，后面讲）没有读取到子进程退出的返回代码时就会产生僵死(尸)进程。

意思就是：子进程已经进行完毕，但是父进程一直不管。就会出现僵尸进程！

代码：

cpp 复制代码

#include <iostream>
#include <cstdio>
#include <unistd.h>
using namespace std;

int main()
{
    pid_t id = fork();
    if (id < 0)
    {
        cerr << "创建子进程失败" << endl;
        return 1;
    }
    else if (id == 0)
    {
        // child
        int count = 5;
        while (count--)
        {
            sleep(1);
            cout << "我是子进程，" << "当前 pid: " << getpid() << "  , 父进程id: " << getppid() << " count: " << count << endl;
        }
    }
    else
    {
        // father
        while (true)
        {
            sleep(1);
            cout << "我是父进程，" << "当前 pid: " << getpid() << "  , 父进程id: " << getppid() << endl;
        }
    }
    return 0;
}

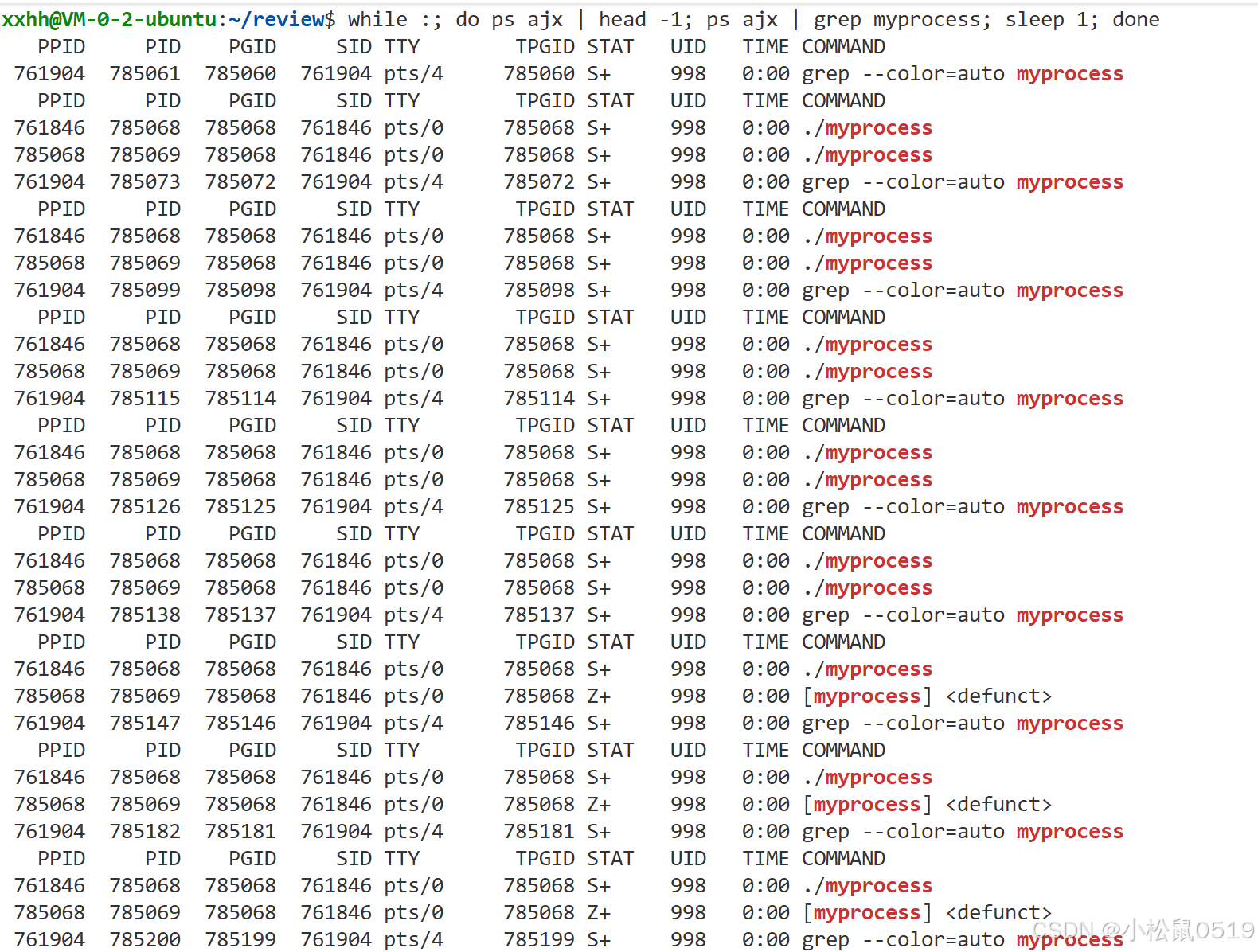

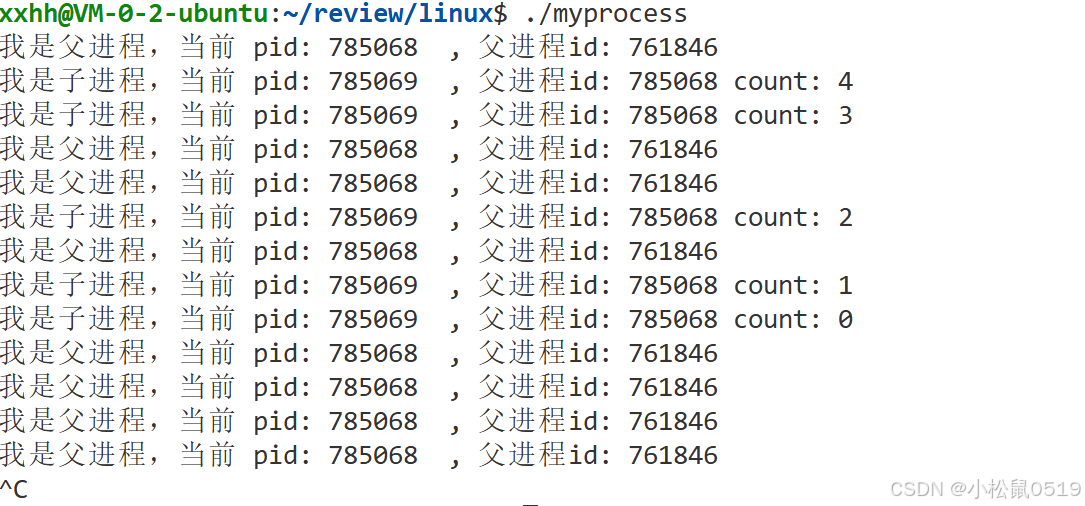

实验效果：

如果父进程一直不管，不收回，不孩子进程的退出信息，那么Z就会一直存在，会造成什么问题，严重的内存泄漏问题！！！

如果进程退出了，内存泄露还存在不？

不存在，因为在学习c语言，malloc申请空间的时候，就算申请空间大，退出程序，该进程就销毁了，就不会出现内存泄漏的时候。

那么什么样的进程具有内存泄漏的问题，是比较的麻烦的。

常驻内存的进程！！！ ---- 长期运行

内存泄漏非常危险，因为泄漏会不断累积，最终导致系统内存耗尽。

五、孤儿进程

孤儿进程不属于 Linux 进程状态（如 R、S、D、Z、T 等），它属于一种"进程分类"或"进程场景"。

孤儿进程的定义：

当父进程先于子进程退出（被杀死或正常结束）了，而子进程还在运行，那么这个子进程就变成了"孤儿进程"。

父进程如果提前退出，那么子进程后退出，进入Z之后，那该如何处理呢？
父进程先退出，子进程就称之为"孤儿进程"
孤儿进程被1号init进程领养，当然要有init进程回收喽。

cpp 复制代码

#include <iostream>
#include <cstdio>
#include <unistd.h>
using namespace std;

int main()
{
    pid_t id = fork();
    if (id < 0)
    {
        cerr << "创建子进程失败" << endl;
        return 1;
    }
    else if (id == 0)
    {
        // child
        while (true)
        {
            sleep(1);
            cout << "我是子进程，" << "当前 pid: " << getpid() << "  , 父进程id: " << getppid() << endl;
        }
    }
    else
    {
        // father
        int count = 5;
        while (count--)
        {
            sleep(1);
            cout << "我是父进程，" << "当前 pid: " << getpid() << "  , 父进程id: " << getppid() << " count: " << count << endl;
        }
    }
    return 0;
}

使用下面的命令进行监听：

bash 复制代码

while :; do ps ajx | head -1; ps ajx | grep myprocess; sleep 1; done

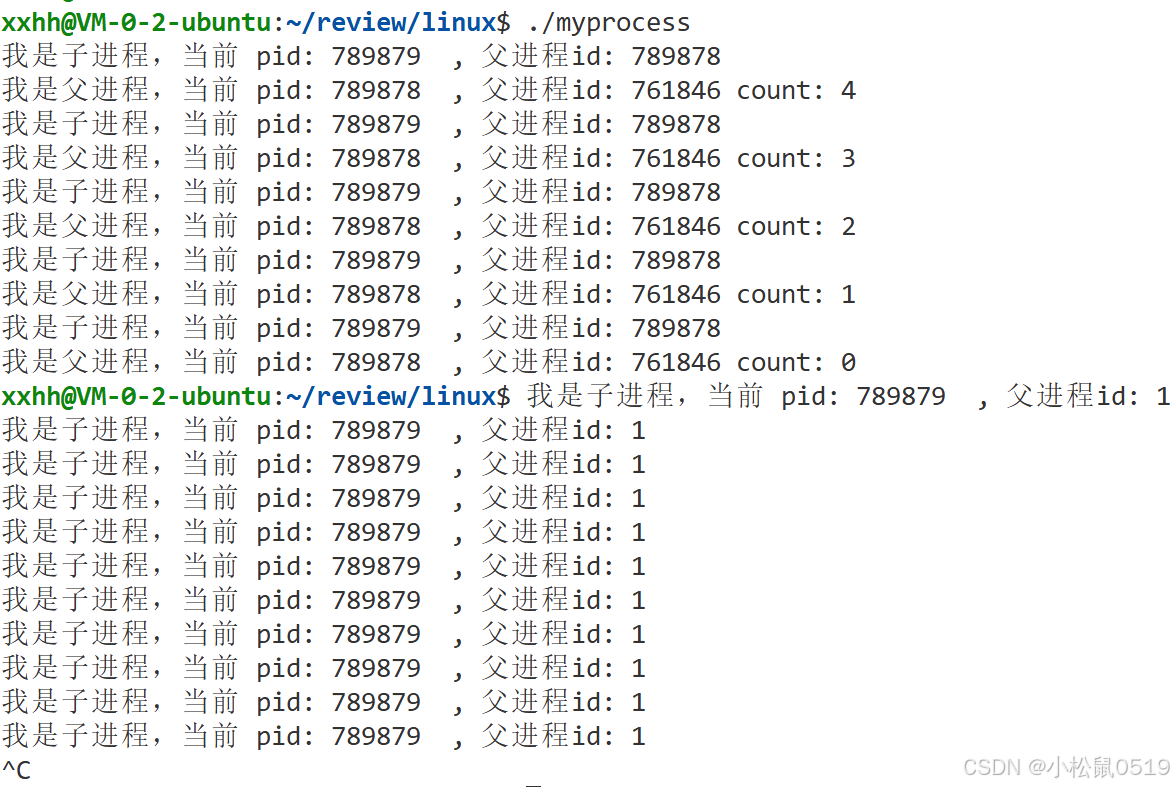

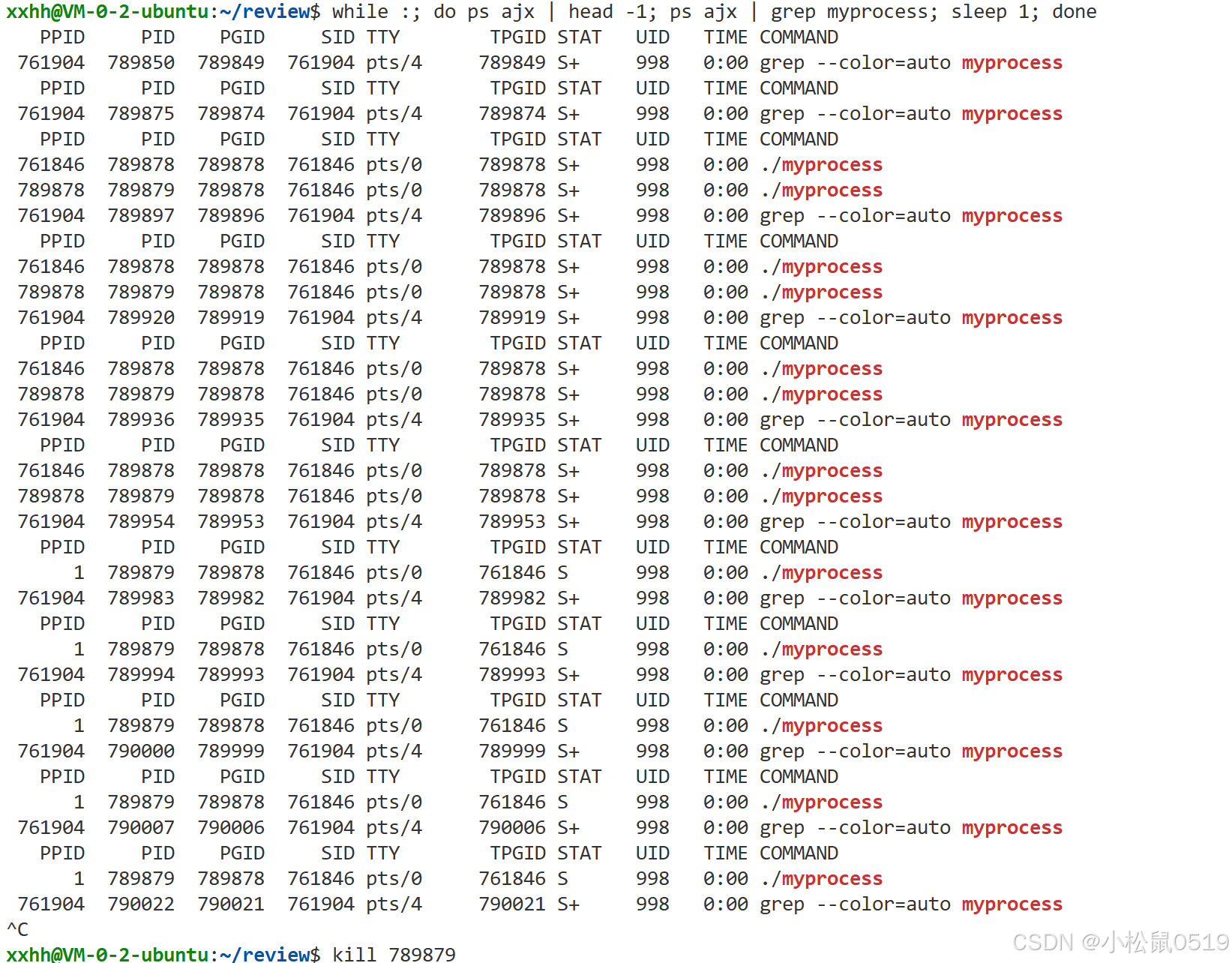

看看结果图：

在父进程走之后，子进程就会被 1 号进程给 "领养"，此时终端仍然会打印这个语句"我是子进程，当前 pid: 789879 , 父进程id: 1" ，需要输入这个命令才可以杀死：

bash 复制代码

kill  pid

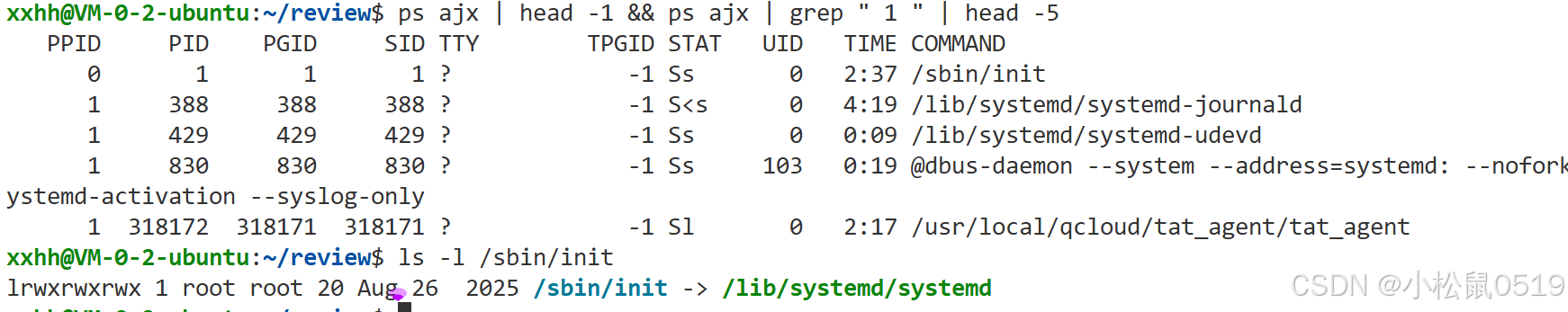

那么 1 号进程是什么呢？输入以下命令就知道了：

bash 复制代码

 ps ajx | head -1 && ps ajx | grep " 1 " | head -5
 ls -l /sbin/init

父子进程关系中，如果父进程先退出，子进程要被 1号进程 （可以理解成操作系统）领养，这个被领养的进程（子进程），叫做孤儿进程。

为什么要领养，这是因为 在父进程结束之后，子进程无人看管，然后为了防止出现内存泄漏问题，就交给系统（pid=1）管着

完
