Kubernetes 系列【16】服务：ClusterIP 核心原理与演示案例

文章目录

[1. 概述](#1. 概述)
[2. 工作原理](#2. 工作原理)
- [2.1 分配虚拟 IP （CIDR）](#2.1 分配虚拟 IP （CIDR）)
- [2.2 流量转发（kube-proxy）](#2.2 流量转发（kube-proxy）)
- [2.3 完整流量链路](#2.3 完整流量链路)
- [2.4 外部网络访问限制](#2.4 外部网络访问限制)
[3. 演示案例](#3. 演示案例)
- [3.1 定义工作负载](#3.1 定义工作负载)
- [3.2 定义 ClusterIP 服务](#3.2 定义 ClusterIP 服务)
- - [3.2.1 基本信息](#3.2.1 基本信息)
  - [3.2.2 标签选择器](#3.2.2 标签选择器)
  - [3.2.3 端口映射](#3.2.3 端口映射)
  - - 1）port
    - 2）targetPort
  - [3.2.4 其他可选配置](#3.2.4 其他可选配置)
  - [3.2.5 完整清单](#3.2.5 完整清单)
- [3.3 验证测试](#3.3 验证测试)
- [3.4 多端口 Service](#3.4 多端口 Service)

1. 概述

在 Kubernetes 里，Pod 是临时性、可销毁 的资源。Deployment 会根据副本数动态创建和销毁 Pod，滚动更新、扩缩容、节点故障都会导致 Pod IP 发生变化。

这就带来一个核心问题：

前端业务要调用后端服务，如果后端 Pod 的 IP 一直在变，前端该找谁？怎么保证不会因为 Pod 重建就调用失败？

Service 就是来解决这个问题的，可以把 Service 理解成「Pod 集群的统一入口 + 内部负载均衡器」：

它给一组 Pod 分配一个固定不变 的虚拟 IP（集群 IP）
客户端只需要访问这个固定地址，流量会自动转发到健康的后端 Pod
后端 Pod 增减、重建、更新，对客户端完全透明，无需修改任何配置

Service 的核心设计目标是业务无侵入 ：无论你的应用是云原生新程序，还是老旧系统容器化改造，都不需要修改代码适配服务发现，直接用 Service 即可完成网络暴露。

Service 通过 type 字段指定暴露方式，共四种，能力逐层递进：

类型	访问范围	典型场景
ClusterIP	仅集群内部	微服务内部调用、数据库、缓存等后端服务
NodePort	集群外通过节点IP+端口访问	测试环境、自建负载均衡、临时暴露
LoadBalancer	公网/私有网络通过云负载均衡访问	生产环境对外提供服务
ExternalName	集群内部 DNS 别名	映射外部服务到集群内部域名

ClusterIP 是 Service 的默认类型，仅分配一个集群内部可达的虚拟 IP，只能在集群内部访问 。它是最基础、最常用的 Service 类型。

很多新手会混淆这三者：

Service ：四层（TCP/UDP）负载均衡，负责集群内 Pod 的网络抽象与访问
Ingress ：七层（HTTP/HTTPS）路由入口，负责把外部流量按域名/路径分发到不同 Service
Gateway API ：Ingress 的升级替代方案，功能更丰富、扩展性更强，通过 CRD 实现更灵活的流量治理

2. 工作原理

2.1 分配虚拟 IP （CIDR）

K8s 安装时会单独划分一段虚拟 IP 地址池 ，专门给 Service 使用，这个地址段就叫 Service CIDR，这段 IP 不会分配给任何服务器、容器 Pod，只用来做 Service 的虚拟入口。

新建 ClusterIP Service 时，集群控制平面 （apiserver + etcd）会自动从这个池里挑一个没人用的 IP 绑定给当前 Service。这个 IP 不是真实网卡 IP ，是集群内部逻辑虚拟 IP ，外部网络路由表里不存在这条地址。

示例：集群 Service CIDR = 10.96.0.0/12 ，创建后端服务 Service ，自动分配虚拟 IP：10.96.12.34，这个 IP 只代表服务入口，不对应任何一台真实机器。

2.2 流量转发（kube-proxy）

每个 K8s 节点都会运行一个守护进程 kube-proxy，本身不直接转发数据包，负责实时监听所有 Service 和后端 Pod 变化，自动在节点内核生成转发规则。

底层基于 Linux 内核网络防火墙 / 流量过滤工具，比如：

iptables：默认稳定模式
ipvs：传统高性能模式
nftables：新一代高性能模式

Service 资源创建后对象会保存到 etcd 中，每个节点的 kube-proxy 会持续长轮询监听 apiserver ，一旦检测到新增 / 修改 Service、后端 Pod 上下线，立刻触发规则更新。

比如，iptables 模式中，节点上的 kube-proxy 检测到新 Service 时，会创建一套以 KUBE- 开头的专属链，分层匹配：

KUBE-SERVICES：全局总入口，匹配 ClusterIP 虚拟地址并跳转对应服务链。
KUBE-SVC-xxx：单服务负载均衡链，按随机概率分流至不同后端 Pod 规则。
KUBE-SEP-xxx：后端端点专属链，执行 DNAT（目标网络地址转换）将虚拟 IP 替换为 Pod 真实 IP。

关键点：虚拟 IP 本身不接收、不存储数据，只是一个路由路标。

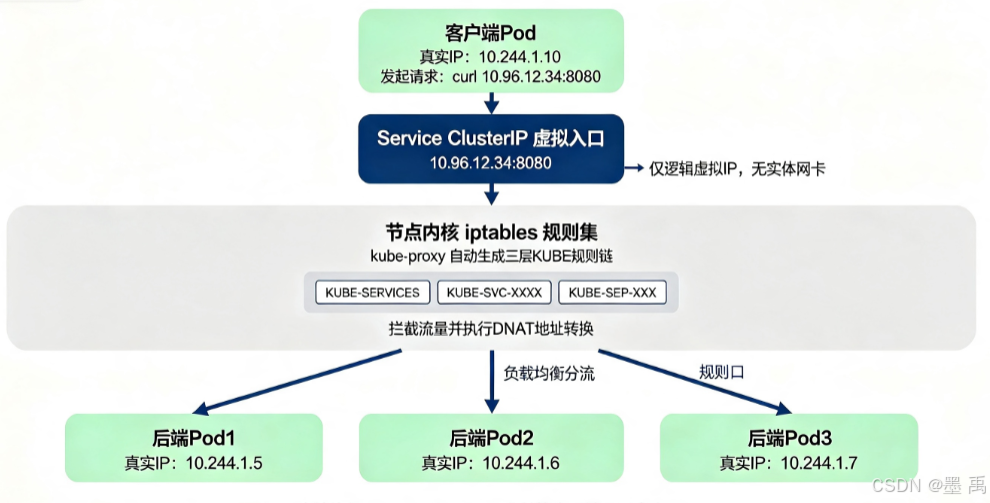

2.3 完整流量链路

标准 iptables 模式分步详细解析：

集群节点 NodeA 上的客户端 Pod，业务进程发起访问请求：curl 10.96.12.34:8080 （ClusterIP）
流量进入 NodeA 本机内核，被 iptables 规则拦截：
- 到达内核 nat 表的 KUBE-SERVICES 全局入口链；
- 匹配条件：目标 IP = 10.96.12.34、目标端口 = 8080；
- 匹配成功后，自动跳转当前服务专属链 KUBE-SVC-XXXX；
进入 KUBE-SVC-XXXX 服务负载均衡链：
- kube-proxy 预先根据后端 3个 Pod 端点，生成概率随机分流规则，自动实现负载均衡；
- 按权重随机选择后端 Pod1 / Pod2 / Pod3；
- 流量进入对应 KUBE-SEP-XXX 端点链
KUBE-SEP 链执行 DNAT 地址转换：
- 将数据包目标地址 10.96.12.34:8080（虚拟 IP）替换为后端真实 Pod 容器 IP
- 示例：10.96.12.34 → 10.244.x.x（真实 PodIP）
DNAT 改写完成后，内核重新根据最新目标 IP 路由：
- 若后端 Pod 在当前节点：直接本机投递
- 若后端 Pod 在其他节点：通过集群 CNI 网络跨节点转发
- 最终流量精准抵达后端真实业务 Pod。

核心总结：

ClusterIP 只是逻辑入口：无网卡、无实体，仅存在于 iptables 规则中；
所有转发决策在请求发起节点完成：负载均衡 + DNAT 全部在本地执行；
三层链分工明确：KUBE-SERVICES（匹配VIP）→ KUBE-SVC（负载均衡）→ KUBE-SEP（DNAT真实IP）
客户端全程无感后端真实 Pod，实现服务透明、弹性扩容、无感切换。

2.4 外部网络访问限制

两层网络隔离限制：

路由层面隔离 ：
- 服务器宿主机、机房外网网关、公网路由器，都没有配置 Service CIDR（10.96.0.0/12）这段地址的路由规则。
- 外网机器发请求到 10.96.x.x，数据包一出节点就直接丢弃，找不到转发路径。
转发规则仅集群内生效 ： iptables/ipvs 转发规则只作用于集群内部网卡流量（容器网桥、节点内部互通网卡），节点物理网卡接收的外部流量不会触发这套转发规则。

场景区分：

✅ 能访问：集群内任意 Pod、集群任意节点服务器 ssh 登录后 curl
❌ 不能访问：本机电脑、公网服务器、集群外其他机器

3. 演示案例

理论落地必须结合实操，通过 原生 YAML 从零编写 的方式，完成工作负载定义、单端口 ClusterIP 服务搭建、服务核心配置解析、多端口 Service 实战。全程采用 Nginx 官方镜像 ，兼容性极强、适配 x86/ARM 所有架构、无启动报错、无需特殊启动参数，是 Kubernetes 入门实验最稳定通用的业务镜像。

3.1 定义工作负载

Service 是一组 Pod 的统一访问入口与负载均衡抽象，所有流量转发、服务发现的前提是存在一组可被绑定的业务 Pod 集群。

我们创建 nginx-deploy.yaml，定义 3 副本 Deployment 模拟业务集群，Nginx 默认监听 80 端口 ，同时配合 Service 实现单端口、多端口流量转发实战。

yaml 复制代码

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-web
  namespace: default
spec:
  # 启动3个Pod副本，用于负载均衡演示
  replicas: 3
  selector:
    matchLabels:
      app: nginx-web
  template:
    metadata:
      labels:
        # 核心标签：用于Service标签选择器精准匹配绑定
        app: nginx-web
    spec:
      containers:
      - name: nginx
        # 官方轻量镜像，兼容x86/ARM架构，稳定不崩溃
        image: nginx:latest
        ports:
        # Nginx默认业务监听端口
        - containerPort: 80

执行部署命令，快速拉起 Nginx 业务集群，等待所有 Pod 就绪：

bash 复制代码

# 部署Nginx工作负载集群
kubectl apply -f nginx-deploy.yaml

# 查看Pod运行状态，确保全部就绪Ready
kubectl get pods -o wide

正常输出可看到 3 个状态为 Running 的 Nginx Pod，每个 Pod 拥有独立内网 IP，且统一携带标签 app: nginx-web，为后续 Service 动态绑定、负载均衡提供核心匹配依据。

bash 复制代码

nginx-web-55ff4cbb5c-4pwpn   1/1     Running   0          29s   100.99.1.177   iz2ze60mcbemirrld91q6rz   <none>           <none>
nginx-web-55ff4cbb5c-rl647   1/1     Running   0          31s   100.84.1.200   iz2ze60mcbemirrld91q6sz   <none>           <none>
nginx-web-55ff4cbb5c-sbjl8   1/1     Running   0          19s   100.84.1.203   iz2ze60mcbemirrld91q6sz   <none>           <none>

3.2 定义 ClusterIP 服务

基于已部署的 Nginx Pod 集群，我们创建默认类型的 ClusterIP Service，为动态可变的 Pod 提供固定虚拟 IP、四层负载均衡能力。下面拆解 Service 所有核心配置项，逐一讲解字段作用。

3.2.1 基本信息

基础元数据用于标识资源身份，包含资源类型、服务名称、命名空间，是集群资源管理、DNS 自动解析的基础。

创建 nginx-svc.yaml，基础配置如下：

yaml 复制代码

apiVersion: v1
kind: Service
metadata:
  name: nginx-svc
  namespace: default

核心特性 ：Service 名称会自动注册到集群 CoreDNS，集群内所有 Pod 可通过固定域名 nginx-svc.default.svc.cluster.local 访问服务，无需感知 Pod 真实 IP 和 ClusterIP。

3.2.2 标签选择器

标签选择器是 Service 与 Pod 关联的 核心唯一规则 ，Service 不绑定固定 Pod IP，而是通过标签动态匹配后端 Pod 集群。

yaml 复制代码

spec:
  selector:
    app: nginx-web

工作机制 ：每个节点的 kube-proxy 持续监听集群资源变化，只要 Pod 带有 app: nginx-web 标签，会自动加入当前 Service 的后端端点池；Pod 扩缩容、重建、删除时，转发规则自动更新，业务访问完全无感知。

3.2.3 端口映射

端口映射定义 Service 虚拟端口与后端 Pod 真实端口的转发规则，是流量通信的核心，包含三个核心字段：

yaml 复制代码

ports:
  - name: http-web
    port: 8080
    targetPort: 80
    protocol: TCP

字段详解：

port：Service 对外暴露的虚拟端口，集群内客户端通过 ClusterIP:port 访问服务
targetPort：后端 Pod 容器真实监听端口，Nginx 默认监听 80 端口
protocol：传输层协议，默认 TCP，支持 UDP、SCTP 等

1）port

是 Service 这个「虚拟负载均衡器」对外暴露的端口，是集群内部访问服务的唯一入口。只要 Service 不删除、不修改，这个端口就永远不变，和后端 Pod 怎么变化无关。

访问方式 ：集群内的客户端 Pod 通过 服务名:port 或者 ClusterIP:port 访问服务。例如：curl http://my-service:80，这里的 80 就是 port。

关键特性：

纯虚拟概念，不存在真实的进程监听这个端口，由 kube-proxy 通过 iptables/ipvs 规则实现转发；
不同 Service 可以使用相同的 port，互不影响，因为每个 Service 有独立的 ClusterIP；
是四种 Service 类型都具备的基础字段。

新手常见误区 ：误以为 port 必须和后端容器端口一致。实际上两者完全解耦，比如 Service 用 80 端口，后端容器可以用 9376、8080 等任意端口。

2）targetPort

核心作用 ：流量最终要送达的容器端口，也就是你业务代码、中间件实际启动时监听的端口。Service 收到流量后，最终会转发到 Pod 的这个端口上。

两种写法：

写具体端口号：targetPort: 9376，直接指定容器端口；
写端口名称：targetPort: http-web-svc，引用 Pod 定义里的端口名称（生产推荐，兼容性更强）。

关键特性：

必须和容器内程序真实监听的端口完全一致，否则会出现连接超时、连接拒绝，服务不通；
一组后端 Pod 可以有不同的容器端口，只要端口名称一致，Service 就能统一适配，非常适合多版本灰度、业务迭代场景。

新手常见误区 ：漏写 targetPort。如果不写，K8s 默认让 targetPort 和 port 取值相同；如果容器端口和 port 不一致，会直接导致服务不可用。

3.2.4 其他可选配置

ClusterIP 支持拓展配置，可实现会话保持等进阶能力，适配特殊业务场景：

yaml 复制代码

type: ClusterIP
  # 基于客户端IP实现会话保持
  sessionAffinity: ClientIP
  # 会话保持超时时间
  sessionAffinityConfig:
    clientIP:
      timeoutSeconds: 3600

适用场景：需要会话粘性的业务，保证同一客户端流量始终转发至同一个后端 Pod。普通无状态微服务无需开启。

3.2.5 完整清单

整合所有配置，完整可直接运行的单端口 ClusterIP 服务 YAML：

yaml 复制代码

apiVersion: v1
kind: Service
metadata:
  name: nginx-svc
  namespace: default
spec:
  type: ClusterIP
  selector:
    app: nginx-web
  ports:
  - name: http-web
    port: 8080
    targetPort: 80
    protocol: TCP
  sessionAffinity: ClientIP
  sessionAffinityConfig:
    clientIP:
      timeoutSeconds: 3600

部署服务：

bash 复制代码

kubectl apply -f nginx-svc.yaml

3.3 验证测试

查看 Service 虚拟 IP 与端口：

bash 复制代码

kubectl get svc nginx-svc

输出示例：

bash 复制代码

NAME        TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)    AGE
nginx-svc   ClusterIP   10.98.17.136   <none>        8080/TCP   7s

查看后端绑定的 Pod 端点，验证匹配成功：

bash 复制代码

kubectl get endpoints nginx-svc

正常输出会展示 3 个后端 Pod 真实 IP，证明 Service 已成功关联全部业务副本：

bash 复制代码

NAME        ENDPOINTS                                            AGE
nginx-svc   100.84.42.200:80,100.84.42.203:80,100.99.87.177:80   2m19s

在集群内部，通过虚拟 IP:port 正常访问到真实服务：

bash 复制代码

[root@iZ2ze60mcbemirrld91q6qZ td]# curl 10.98.17.136:8080
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>
<style>
html { color-scheme: light dark; }
body { width: 35em; margin: 0 auto;
font-family: Tahoma, Verdana, Arial, sans-serif; }
</style>
</head>
<body>
<h1>Welcome to nginx!</h1>
<p>If you see this page, the nginx web server is successfully installed and
working. Further configuration is required.</p>

<p>For online documentation and support please refer to
<a href="http://nginx.org/">nginx.org</a>.<br/>
Commercial support is available at
<a href="http://nginx.com/">nginx.com</a>.</p>

<p><em>Thank you for using nginx.</em></p>
</body>
</html>

3.4 多端口 Service

很多应用需要同时暴露多个端口（比如 HTTP + HTTPS、业务端口 + 监控端口），Service 支持多端口配置，每个端口必须指定名称避免歧义：

yaml 复制代码

apiVersion: v1
kind: Service
metadata:
  name: my-service
spec:
  selector:
    app.kubernetes.io/name: MyApp
  ports:
    - name: http
      protocol: TCP
      port: 8080
      targetPort: 80
    - name: https
      protocol: TCP
      port: 443
      targetPort: 443

命名规范：端口名只能包含小写字母、数字和横杠，且必须以字母数字开头和结尾。例如 123-abc、web 合法，123_abc、-web 不合法。
