一排IO同时翻转，芯片地脚为什么会"抬高"？ 这不是地线断了，而是地弹
瞬态电流穿过封装与回路电感，会把参考地短暂推离板级地
多个 IO 同时翻转时，瞬态电流变化会经过封装引脚、焊盘、平面与去耦回路的寄生电感。根据 V=L·ΔI／Δt，这些电感会产生瞬态压差，让芯片内部地参考相对板级地短暂抬高。地弹要从电流变化与回路电感两端同时控制。
单个 IO 翻转时一切正常，换成整组总线同时切换，接收端却偶发误判，模拟采样也出现毛刺。原理图上的 GND 网络没有断，万用表量起来也是零欧附近。
这类问题常不是"地线有没有接"，而是高速瞬态下，芯片地脚到板级地之间并非零电感。电流变化越快、同时翻转越多，短暂的地电位偏移就越明显。
一、地弹到底"弹"的是什么
芯片内部驱动器把输出从高拉低时，负载电流需要通过输出晶体管、封装地引脚和板级地回到电源。封装引线、焊球、过孔与平面都带有寄生电感。
瞬态电流穿过这些电感，会形成电压差。于是芯片内部看到的地参考 G1 与板上远处测到的地，在很短时间内不再完全相同。这个瞬态参考偏移，就是常说的 Ground Bounce。

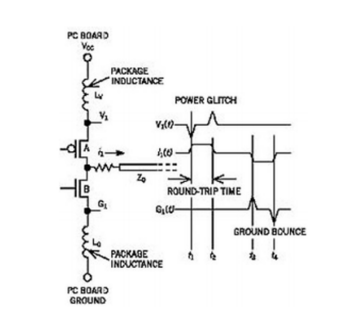

图 1 输出切换时，封装电感会在电源脚与地脚产生瞬态扰动（源文档技术图）
二、为什么"同时翻转"特别危险
单个 IO 的瞬态电流已经会产生压差；多个 IO 同时切换时，各路电流变化在公共电源／地路径上叠加，ΔI／Δt 增大。即使每个引脚的负载都不算大，共享路径上的总变化也可能明显。

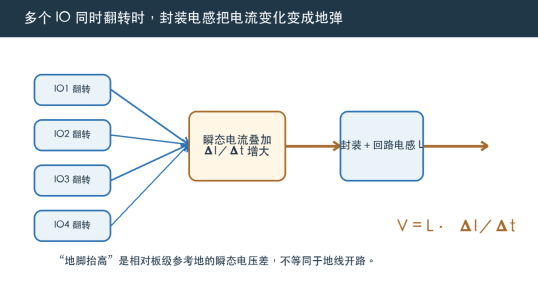

图 2 多个 IO 同时翻转会放大公共回路中的 ΔI／Δt（原理示意，非实测结果）
这也是为什么问题可能和输出码型有关：全 0 到全 1 的切换，与只有一位变化，对公共电源地的冲击不同。
三、去耦电容为什么也要看完整回路
去耦电容能在芯片附近提供瞬态电流，但电容本体、焊盘、走线、过孔、封装引脚仍组成一个环路。环路里任何一段变长，都会增加等效电感。

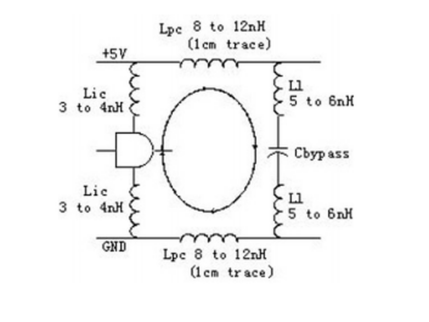

图 3 去耦回路中的封装、走线与电容寄生共同构成总电感（源文档技术图）
因此，"电容容量够大"不等于高频回路够低阻抗。对地弹来说，电容离引脚的电气路径、地过孔位置和电源／地平面连接同样重要。
四、地弹会怎样影响系统
· **逻辑阈值被移动：**接收端把信号电平与一个正在瞬态变化的参考地比较。
· **邻近 IO 被误触发：**安静线可能因公共地噪声出现相对电压变化。
· **模拟与数字互扰：**共享回路中的瞬态压差可能进入 ADC、比较器或参考网络。
· **EMI 增加：**更大的高频电流环路会增强局部电磁场与耦合。
五、怎么确认问题真的是地弹
-
用不同输出码型复现，比较单比特切换与多比特同时切换的差异。
-
同时观察芯片附近电源／地与关键 IO，避免只量远端测试点。
-
使用短地弹簧或差分探头，降低探头地线自身引入的假振铃。
-
改变驱动强度、边沿速度或同时翻转数量，观察故障是否随 ΔI／Δt 变化。
-
对比不同封装、引脚分配或去耦回路，确认公共路径是否是关键变量。
六、整改要同时做两件事

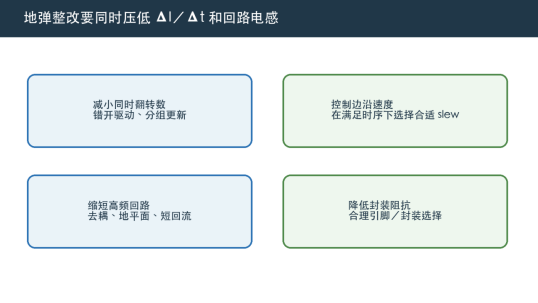

图 4 地弹整改要同时压低 ΔI／Δt 和回路电感（原理示意，非实测结果）
· **压低 ΔI／Δt：**在时序允许时选择合适的输出 slew、分散同时切换、避免无必要的大驱动。
· **降低回路电感：**优化去耦、地平面、过孔与封装回流，缩短公共高频路径。
· **分配回流资源：**高速总线旁提供足够的电源地引脚与连续参考，不让大量 IO 挤在单一回流口。
· **复测边界：**在最坏码型、负载、温度和电压组合下验证，而不是只看空载单线。
工程判断：地弹不是"地线断了"，而是瞬态电流通过寄生电感产生的参考地偏移。降低同时切换电流变化和公共回路电感，缺一不可。
写在最后
地弹最容易被误判成逻辑、软件或器件随机性，因为它只在特定码型、特定边沿和特定负载组合下出现。
把测试从"这根地线通不通"升级为"瞬态电流从哪里回去"，问题就会从偶发变成可以验证的工程路径。
