大家好。在OrCAD原理图设计中，电源、接地符号以及页间连接符是构建完整电气连接不可或缺的三大要素。电源符号（如VCC）与接地符号（GND）用于定义全局性的电源网络，而页间连接符（Off-Page Connector）则用于在多页原理图中实现跨页信号的互联互通。正确放置这些符号并确保其网络名称一致，是保证电气连通性和DRC检查通过的前提。OrCAD将这些符号统一归类在【Place】菜单下，调用方式直观便捷，同时支持自定义库的添加与调用。
本次分享将演示如何在OrCAD中设置电源和地符号，以及放置页间连接符的方法。以下是关键步骤总结：

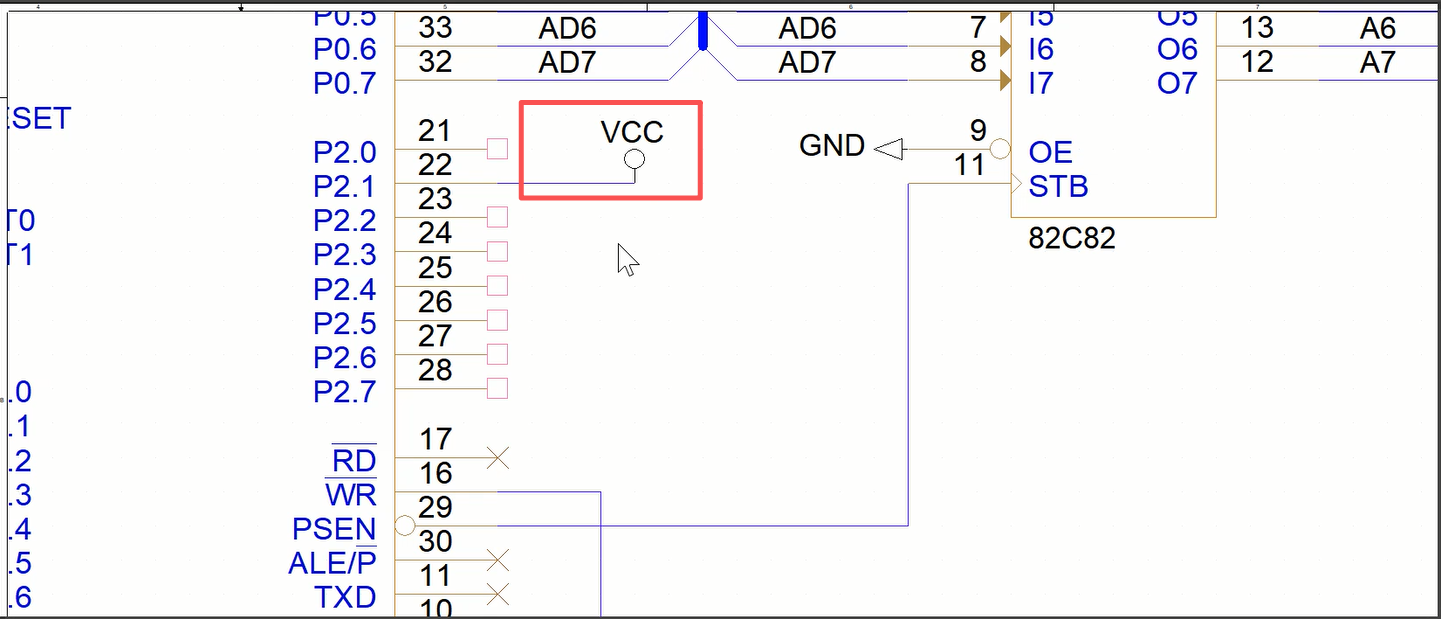

一：放置电源符号
-
点击顶部菜单 【Place】 → 【Power】 （或直接按快捷键 【F】）。
-
在弹出的对话框中，电源与接地符号共存在同一库中。
-
在 【Name】 栏中输入所需网络名称（如VCC、+5V等），选择合适的外形后点击 【OK】。
-
在原理图页面中点击放置，该符号即代表对应的全局电源网络。

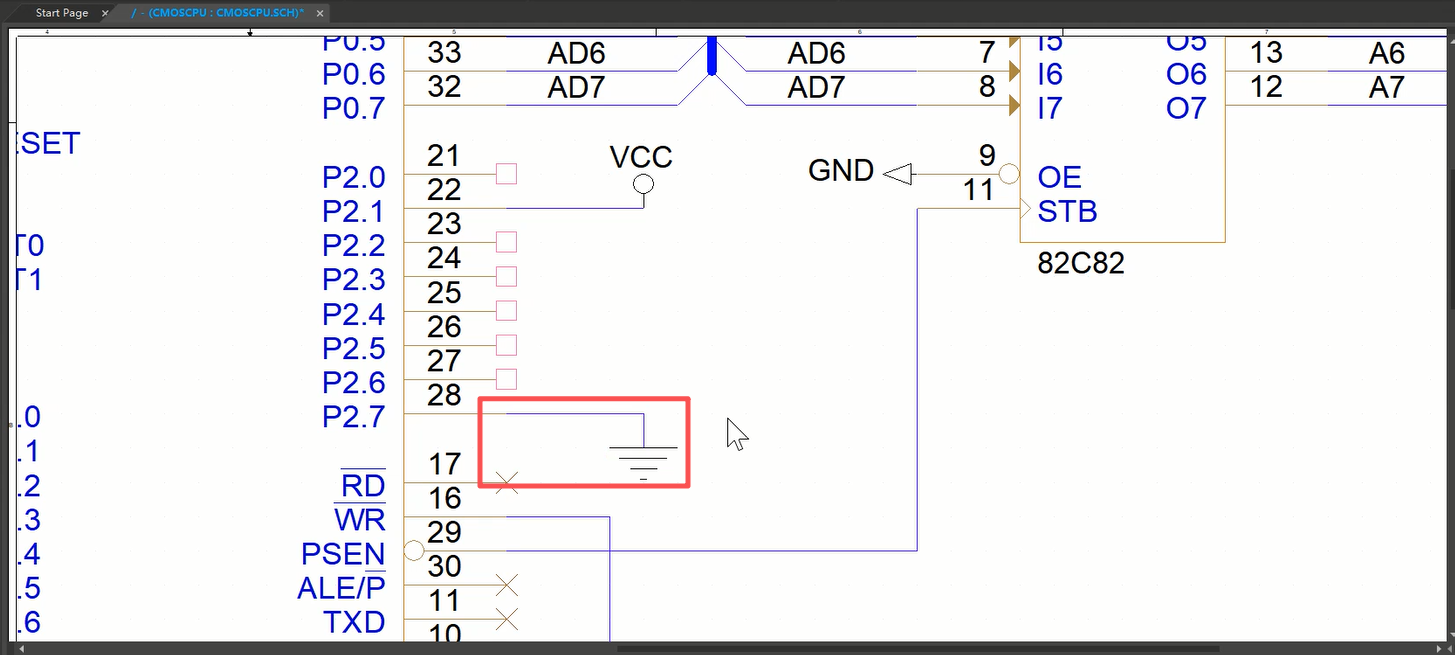

二：放置接地符号
-
点击顶部菜单 【Place】 → 【Ground】 （或直接按快捷键 【G】）。
-
在弹出的对话框中选择接地符号外形，在 【Name】 栏中输入网络名称（如GND、AGND等）。
-
点击 【OK】 后放置到页面中。
提示：如需使用自定义的电源/地符号库，可通过【Library】菜单添加对应的库路径与封装库文件，确保自定义符号可被正常调用。

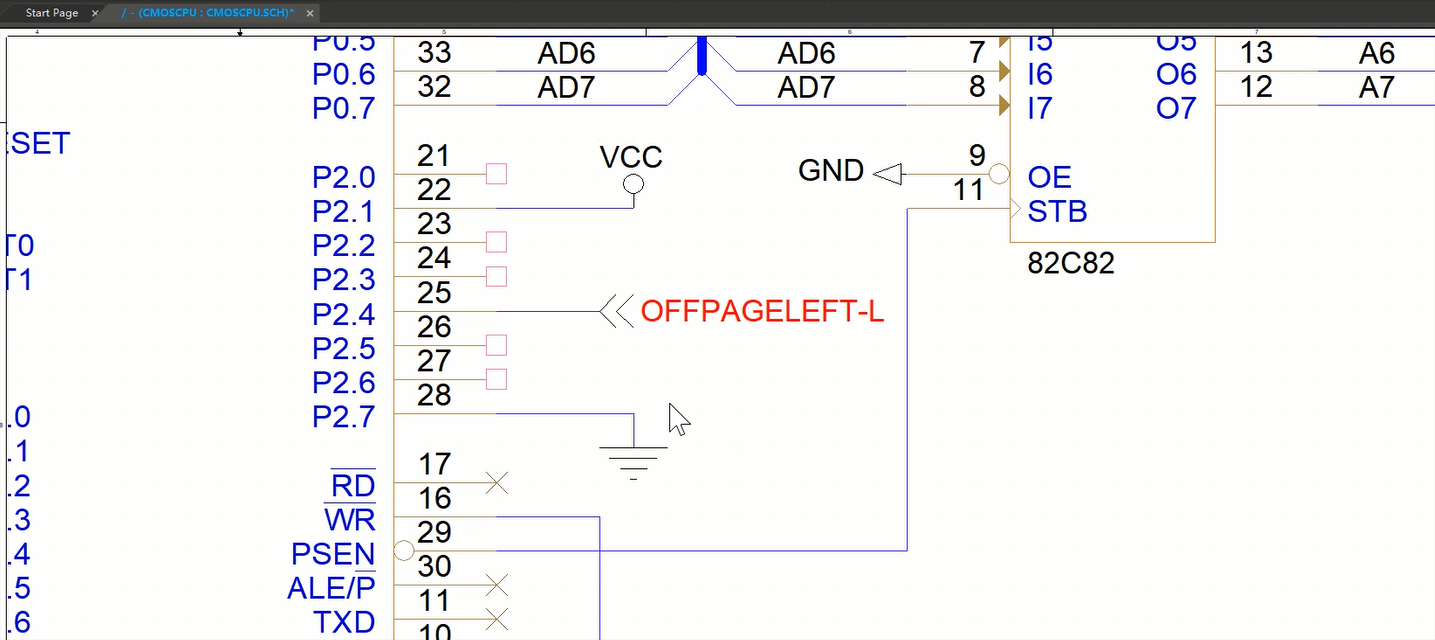

三：放置页间连接符（Off-Page Connector）
-
点击顶部菜单 【Place】 → 【Off-Page Connector】。
-
在弹出的对话框中选择合适的输入/输出方向类型（如LEFT/RIGHT）。
-
在 【Name】 栏中输入需要跨页连接的信号网络名称（确保与另一页同名）。
-
点击 【OK】 后放置到页面中，该符号即用于标识信号跨页流向。
通过以上三步，即可完成电源、接地符号及页间连接符的放置与配置。
