刚体动力学方程——牛顿-欧拉与陀螺效应的奥秘

摘要 (Abstract)

动力学是连接虚拟仿真与现实物理世界的桥梁。本文将基于牛顿-欧拉方程，系统推导6-DOF刚体的平动与转动微分方程。我们将重点拆解转动方程中的惯性积项与陀螺力矩项，从物理本质上解释"高速旋转的弹体为何不易倒"。随后，我们将构建一个**自由陀螺（Free Gyro）**仿真Demo，直观展示角动量守恒下的进动现象，并对比质心平动与绕质心转动的解耦特性。

---

2. 应用场景：为什么动力学如此重要？

在飞机与导弹设计中，动力学方程决定了控制效率：

• 飞机：低速飞行时，转动惯量变化缓慢，动力学相对温和；但在大机动（如眼镜蛇动作）时，非线性动力学显著。

• 导弹（尤其是自旋导弹） ：为了保持航向稳定性，许多防空导弹（如AIM-9响尾蛇早期型）会绕纵轴高速旋转（2-20Hz）。此时，陀螺效应极其明显：你施加一个俯仰力矩，导弹却可能表现为偏航运动。不理解动力学方程，就无法设计对应的解耦控制律。

---

3. 理论推导：从牛顿到欧拉

3.1 平动方程（牛顿第二定律）

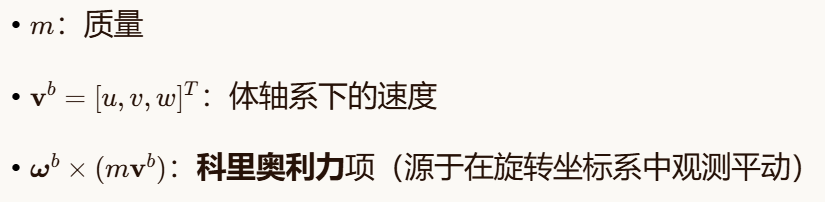

质心平动相对简单，在体轴系下表示为：

3.2 转动方程（欧拉方程）------核心难点

绕质心转动的通用方程在体轴系下表示为：

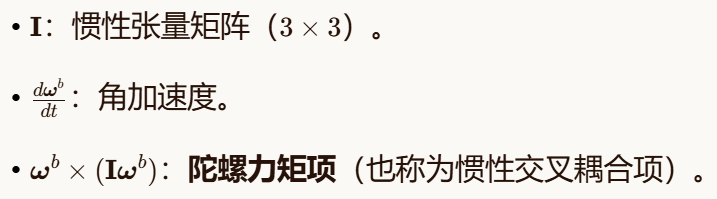

其中：

3.2.1 惯性张量的简化

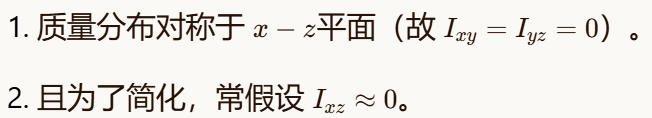

对于飞机和导弹这类轴对称体，我们通常假设：

因此，惯性张量简化为对角阵：

3.2.2 展开转动方程

将简化矩阵代入欧拉方程，展开得到三个通道的动力学方程：

滚转通道 (x-axis):

俯仰通道 (y-axis):

偏航通道 (z-axis):

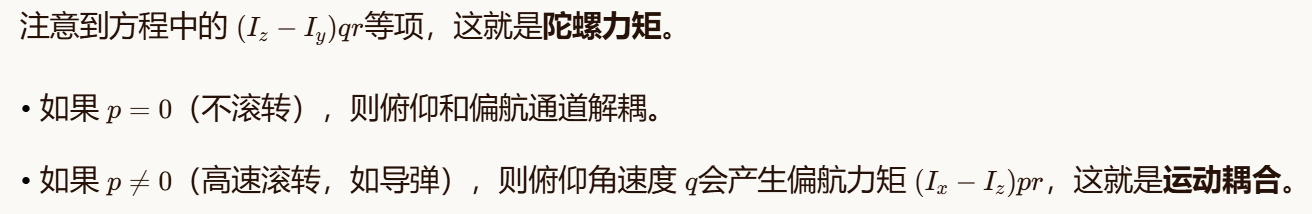

4. 物理直觉：陀螺效应

为什么会有这种耦合？

想象一个高速旋转的陀螺（角动量 H=Iω）。当你试图用一个力让它低头（施加俯仰力矩 M），根据角动量定理 M=H˙，角动量矢量的变化方向沿着力矩方向。但由于陀螺正在高速旋转，H的顶端会向侧面移动，表现为进动（Precession）。

在导弹上，这意味着：

• 正效应：高速自旋赋予导弹天然的指向稳定性（类似陀螺仪）。

• 负效应 ：控制舵面产生的力矩不再直接对应期望的角速度，必须进行动力学解耦。

---

5. 仿真代码：自由陀螺（Free Gyro）Demo

为了验证上述理论，我们构建一个无外力矩（M=0）的仿真场景。根据角动量守恒，如果没有外力矩，刚体的总角动量矢量在惯性空间应保持不变，但其分量在体轴系下会不断变化（进动/章动）。

5.1 动力学求解器

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
from scipy.integrate import solve_ivp

# ----------------------------------------------------
# 1. 动力学模型定义
# ----------------------------------------------------
class RigidBodyDynamics:
    def __init__(self, Ixx, Iyy, Izz, mass):
        self.I = np.diag([Ixx, Iyy, Izz]) # 惯性张量
        self.mass = mass
        self.inv_I = np.linalg.inv(self.I) # 惯性张量逆矩阵

    def euler_equations(self, t, state):
        """
        欧拉方程: I * dω/dt + ω × (Iω) = M
        state: [q0, q1, q2, q3, p, q, r]
        """
        quat = state[0:4]
        omega = state[4:7] # [p, q, r]

        # 确保四元数归一化（微分方程数值误差修正）
        quat = quat / np.linalg.norm(quat)

        # 1. 计算陀螺力矩项: ω × (Iω)
        I_omega = self.I @ omega
        gyro_torque = np.cross(omega, I_omega)

        # 2. 外力矩 M (本Demo中为0，模拟深空中的自由陀螺)
        M_ext = np.zeros(3)

        # 3. 计算角加速度: dω/dt = I^-1 * (M - ω×(Iω))
        omega_dot = self.inv_I @ (M_ext - gyro_torque)

        # 4. 四元数导数
        p, q, r = omega
        Omega = np.array([
            [0, -p, -q, -r],
            [p,  0,  r, -q],
            [q, -r,  0,  p],
            [r,  q, -p,  0]
        ])
        quat_dot = 0.5 * Omega @ quat

        return np.concatenate([quat_dot, omega_dot])

    def quaternion_to_rotation_matrix(self, q):
        """四元数转旋转矩阵"""
        q0, q1, q2, q3 = q
        return np.array([
            [q0**2+q1**2-q2**2-q3**2, 2*(q1*q2 + q0*q3),     2*(q1*q3 - q0*q2)],
            [2*(q1*q2 - q0*q3),     q0**2-q1**2+q2**2-q3**2, 2*(q2*q3 + q0*q1)],
            [2*(q1*q3 + q0*q2),     2*(q2*q3 - q0*q1),     q0**2-q1**2-q2**2+q3**2]
        ])

# ----------------------------------------------------
# 2. 仿真设置与运行
# ----------------------------------------------------
def run_free_gyro_simulation():
    # 物理参数 (模拟一枚细长导弹: Ix很小, Iy和Iz较大且近似相等)
    Ixx = 0.02  # 滚转惯量小
    Iyy = 0.5   # 俯仰惯量大
    Izz = 0.5   # 偏航惯量大
    mass = 10.0

    dynamics = RigidBodyDynamics(Ixx, Iyy, Izz, mass)

    # 初始条件
    # 初始姿态：水平放置 (1, 0, 0, 0)
    q0_init = np.array([1.0, 0.0, 0.0, 0.0])
    # 初始角速度：给一个很大的滚转角速度(p)，以及微小的俯仰角速度(q)
    # 这正是自旋导弹的典型特征
    omega_init = np.array([50.0, 0.1, 0.0]) # p=50 rad/s, q=0.1 rad/s

    state_init = np.concatenate([q0_init, omega_init])

    # 时间跨度
    t_span = (0, 5) # 仿真5秒
    t_eval = np.linspace(*t_span, 1000)

    # 求解ODE
    sol = solve_ivp(dynamics.euler_equations, t_span, state_init,
                    t_eval=t_eval, method='DOP853', rtol=1e-9, atol=1e-12)

    return sol

# ----------------------------------------------------
# 3. 可视化
# ----------------------------------------------------
def visualize_gyro_motion(sol):
    fig = plt.figure(figsize=(14, 6))

    # 子图1: 角速度变化
    ax1 = fig.add_subplot(121)
    ax1.plot(sol.t, sol.y[4], label='p (Roll)', color='r')
    ax1.plot(sol.t, sol.y[5], label='q (Pitch)', color='g')
    ax1.plot(sol.t, sol.y[6], label='r (Yaw)', color='b')
    ax1.set_xlabel('Time (s)')
    ax1.set_ylabel('Angular Velocity (rad/s)')
    ax1.set_title('Free Gyro Motion: Angular Velocities')
    ax1.legend()
    ax1.grid(True)

    # 子图2: 角动量矢量轨迹 (在体轴系下观察)
    # 由于无外力矩，角动量在惯性系不变，但在体轴系下会画圈
    ax2 = fig.add_subplot(122, projection='3d')

    I = np.diag([0.02, 0.5, 0.5])
    dynamics = RigidBodyDynamics(0.02, 0.5, 0.5, 10.0)

    H_trajectory = []
    for i in range(len(sol.t)):
        omega = sol.y[4:7, i]
        H_body = I @ omega # 体轴系下的角动量
        H_trajectory.append(H_body)

    H_trajectory = np.array(H_trajectory)

    ax2.plot(H_trajectory[:, 0], H_trajectory[:, 1], H_trajectory[:, 2],
             label='Angular Momentum (Body Frame)')
    ax2.scatter([0], [0], [0], color='k', s=50, label='Origin')

    # 绘制惯性椭球 (示意)
    u = np.linspace(0, 2 * np.pi, 100)
    v = np.linspace(0, np.pi, 100)
    x = np.outer(np.cos(u), np.sin(v)) * 0.5
    y = np.outer(np.sin(u), np.sin(v)) * 0.5
    z = np.outer(np.ones(np.size(u)), np.cos(v)) * 0.5
    ax2.plot_surface(x, y, z, color='cyan', alpha=0.1, rstride=4, cstride=4)

    ax2.set_xlabel('Hx')
    ax2.set_ylabel('Hy')
    ax2.set_zlabel('Hz')
    ax2.set_title('Precession: H vector traces a circle in body frame')
    ax2.legend()
    ax2.set_box_aspect([1,1,1])

    plt.tight_layout()
    plt.show()

if __name__ == "__main__":
    solution = run_free_gyro_simulation()
    visualize_gyro_motion(solution)

.2 结果分析

运行上述代码，你将看到两个关键现象：

1. 角速度振荡（左图）：

   • p(滚转) 基本保持恒定（因为 Ix​小且无力矩）。

   • q(俯仰) 和 r(偏航) 呈现出完美的正弦/余弦振荡。

   • 物理含义 ：这就是进动。由于高速滚转 (p)，微小的初始俯仰速度 (q) 被陀螺力矩转化为偏航运动 (r)，反之亦然。两者相位差90度。

2. 角动量圆锥运动（右图）：

   • 在惯性空间中，角动量 H应该守恒（不变）。但在跟随刚体旋转的体轴系下观察，角动量矢量的端点画出了一个圆。

   • 这直观地证明了：即使没有外力矩，旋转体的姿态也在不断变化（章动/进动）。

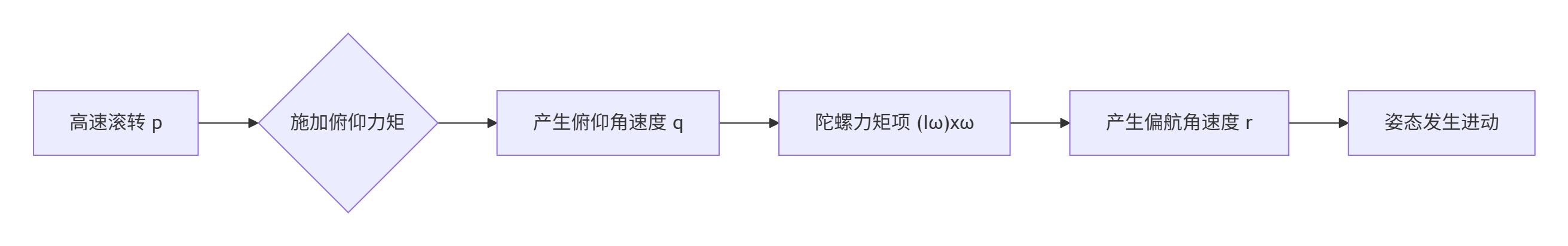

自旋导弹的动力学耦合机制。控制输入与响应不在同一通道。

---

6. 总结与展望 (Conclusion)

本篇我们完成了6-DOF仿真的"心脏"部分：

1. 建立了刚体动力学方程：明确了平动的科里奥利项和转动的陀螺力矩项。

2. 揭示了陀螺效应：通过数学推导和仿真证明，高速旋转会导致俯仰与偏航通道的强耦合。

3. 实现了自由陀螺仿真 ：利用 scipy.solve_ivp高精度求解了欧拉方程，验证了角动量守恒与进动现象。

对导弹仿真的启示：

如果你的导弹是高速自旋的，你在编写控制代码时，必须考虑到这种耦合。要么在控制律中引入解耦补偿 ，要么采用滚动稳定平台（将测量值转到惯性系处理）。
