这是我记录这个系列学习的最后一课
第五课：PCG沿一条样条线生成物体
-

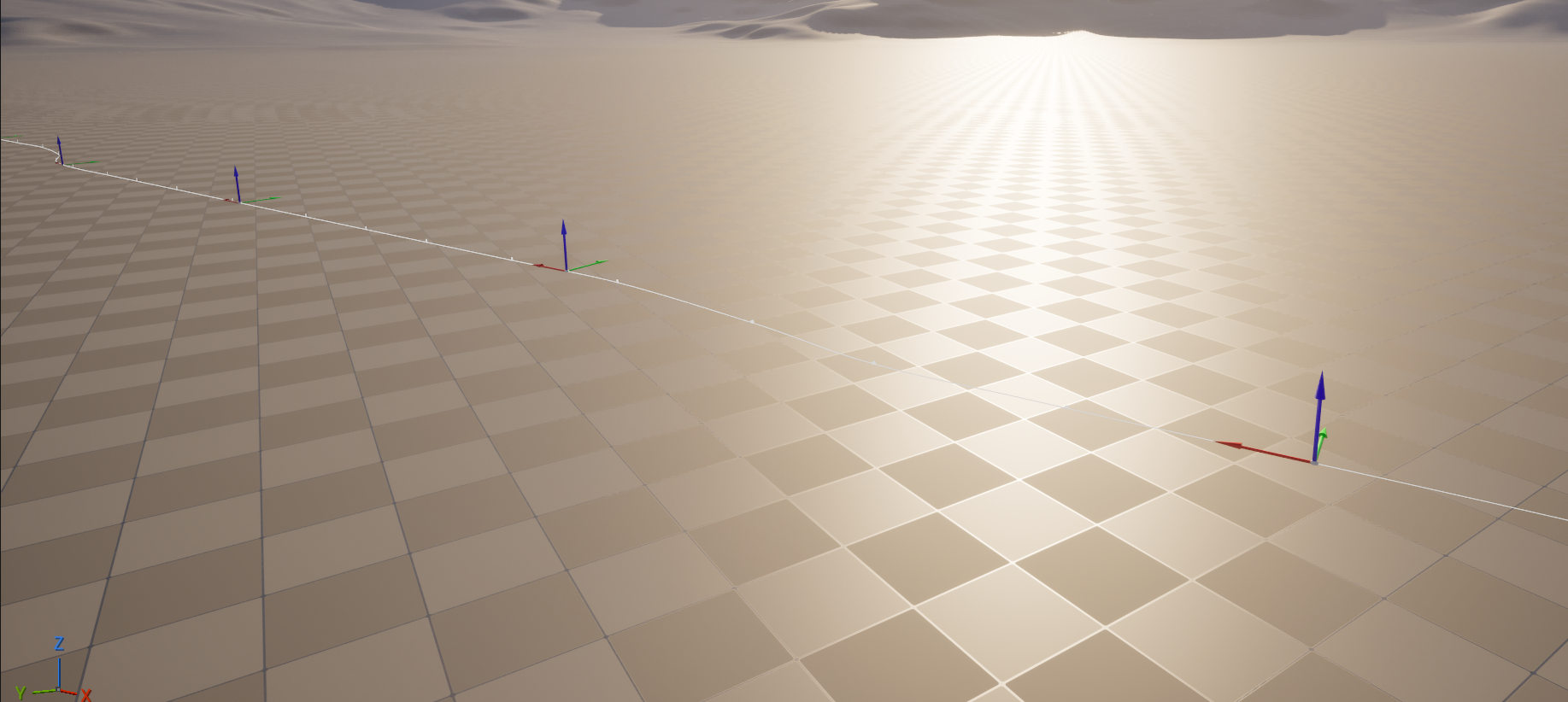

先生成一个样条线

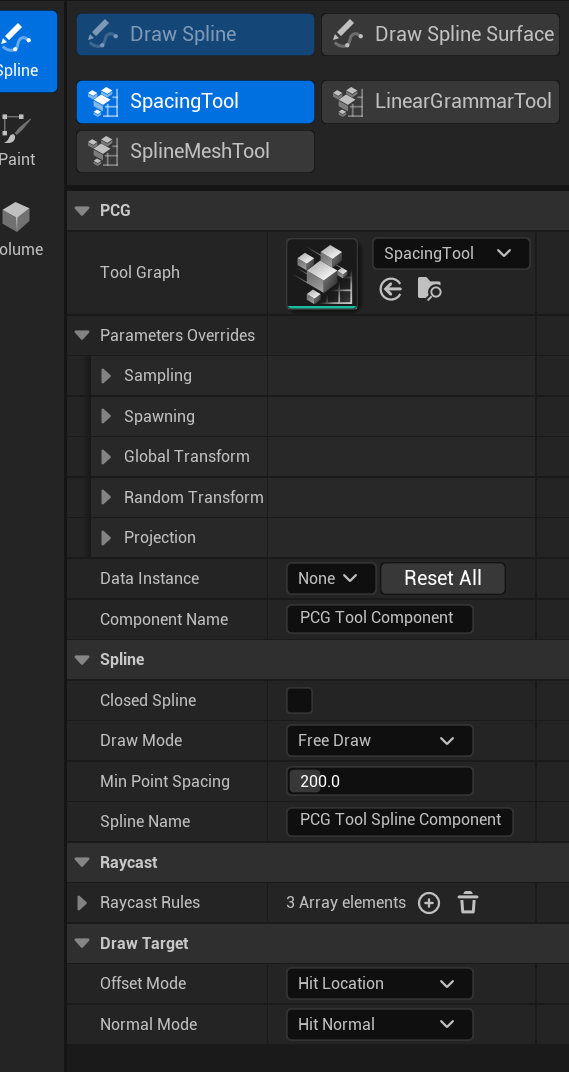

用第4课同样的方法，只是选择 Draw Spline，而不是选择画区域
命名Tag为PCG_Line
-

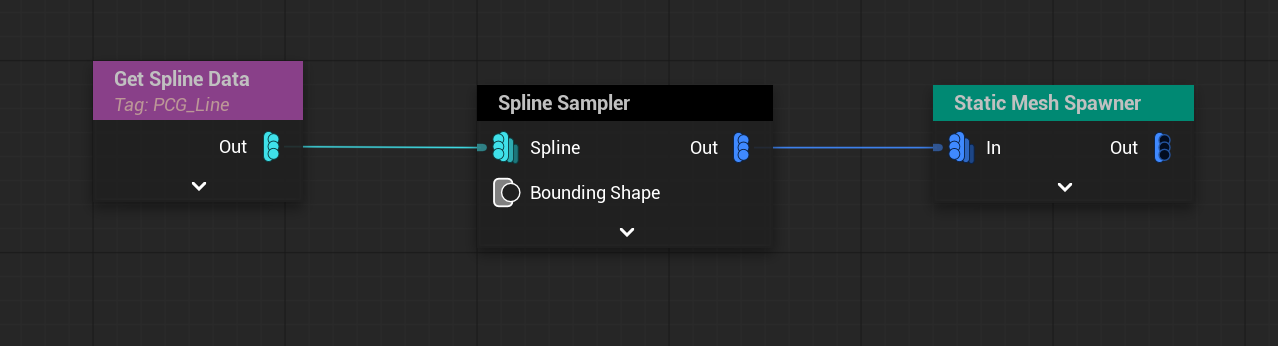

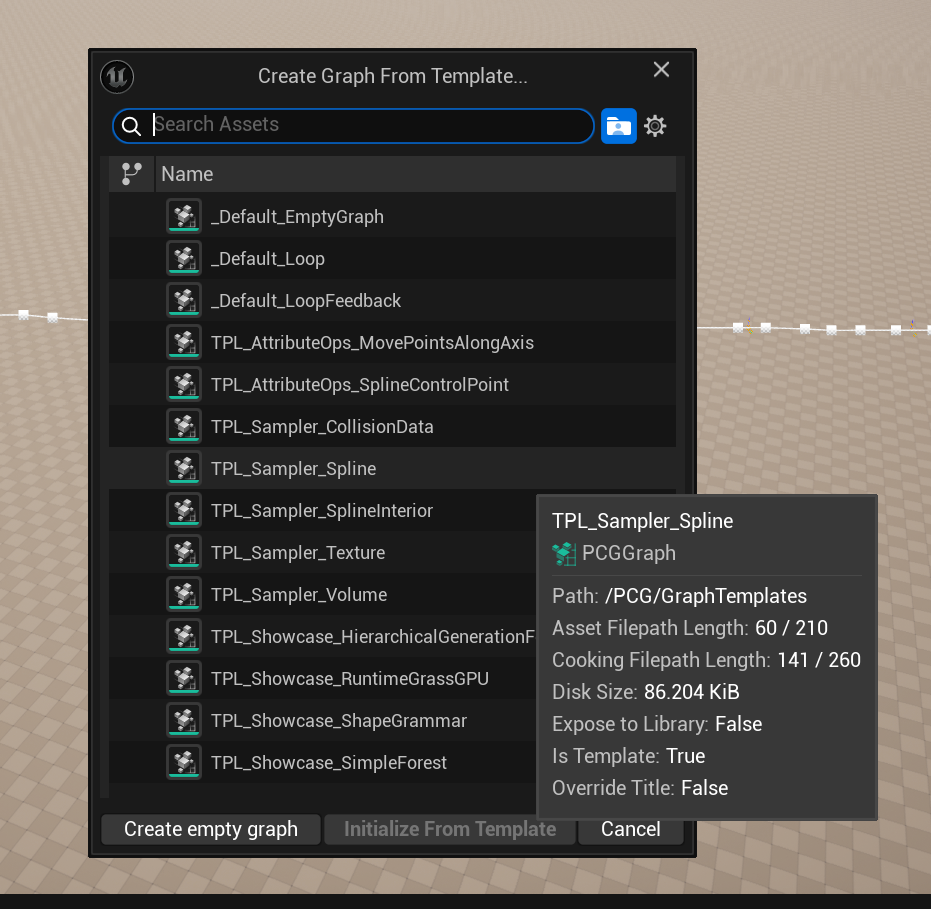

建立PCG视图，可以用模板TPL_Sampler_Spline
-

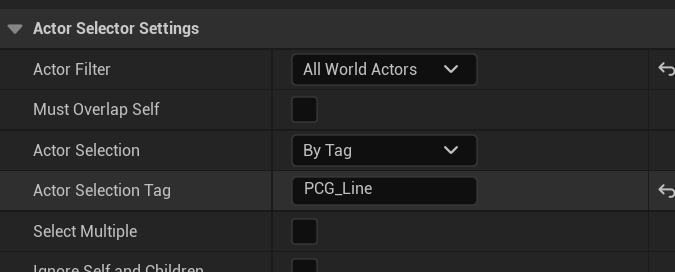

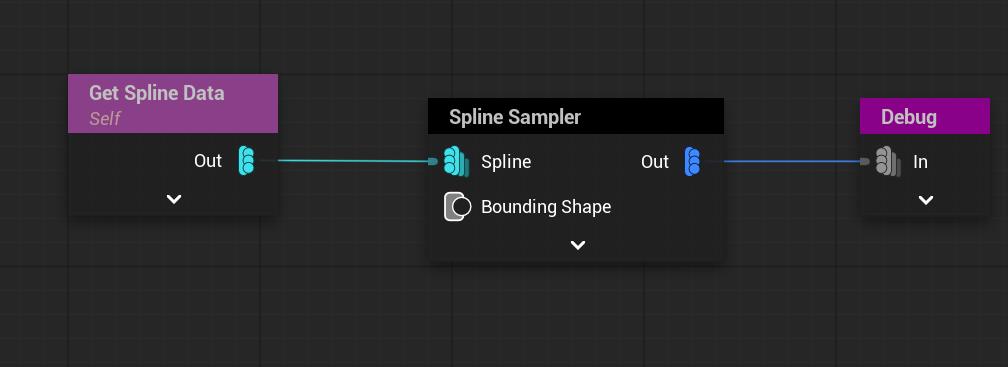

先修改Get Spline Data
-

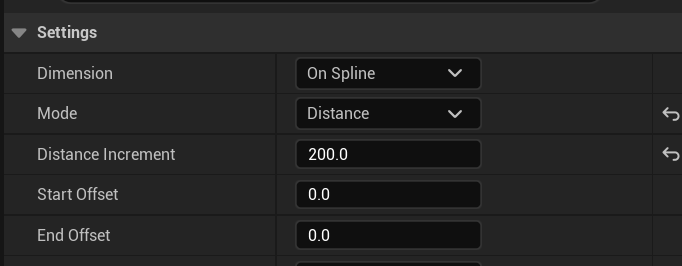

Spline Sampler设置，根据距离在样条线上（200距离）设置点位
-

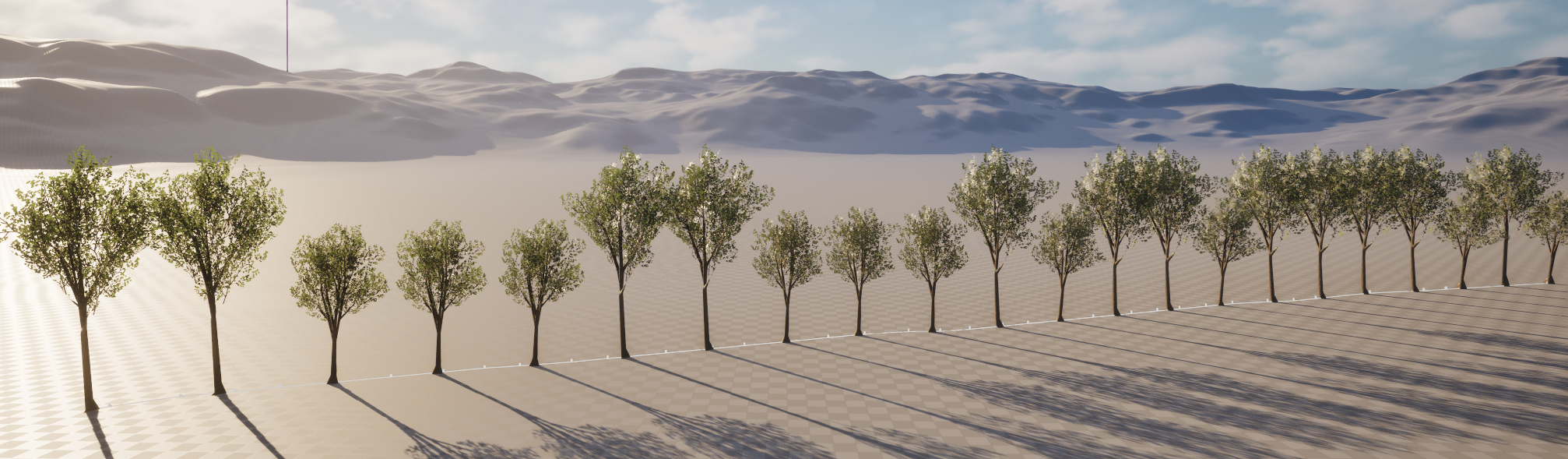

放上静态网格体，我放了2种数目用于测试
-

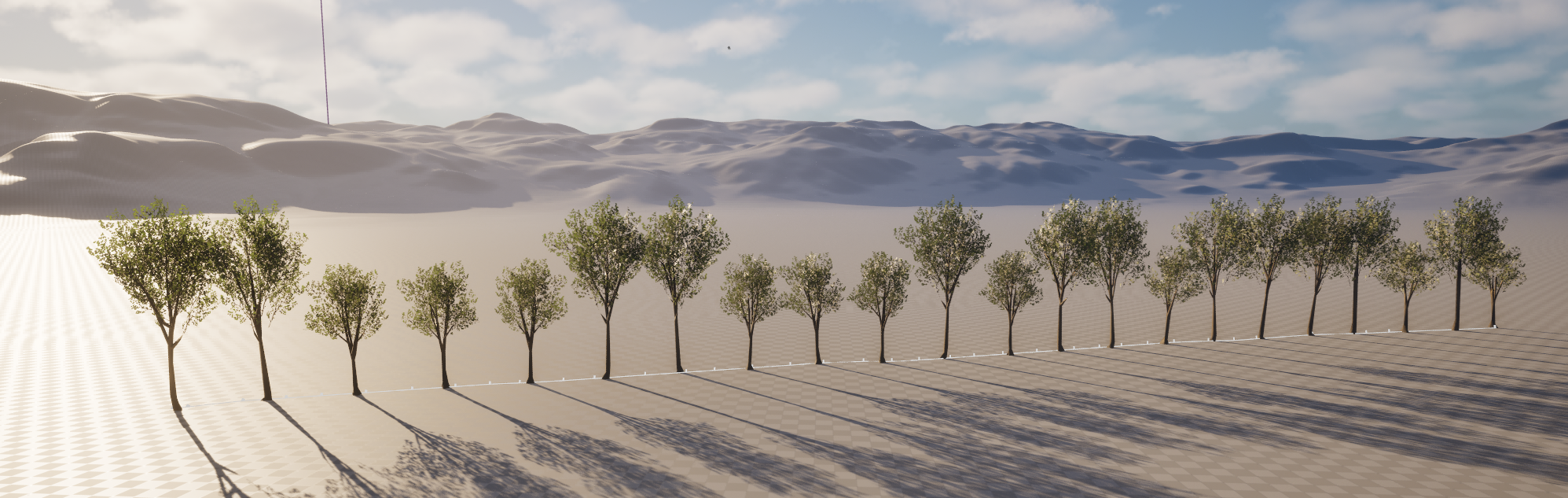

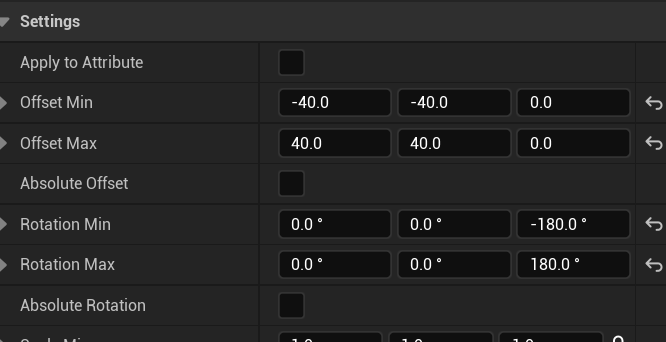

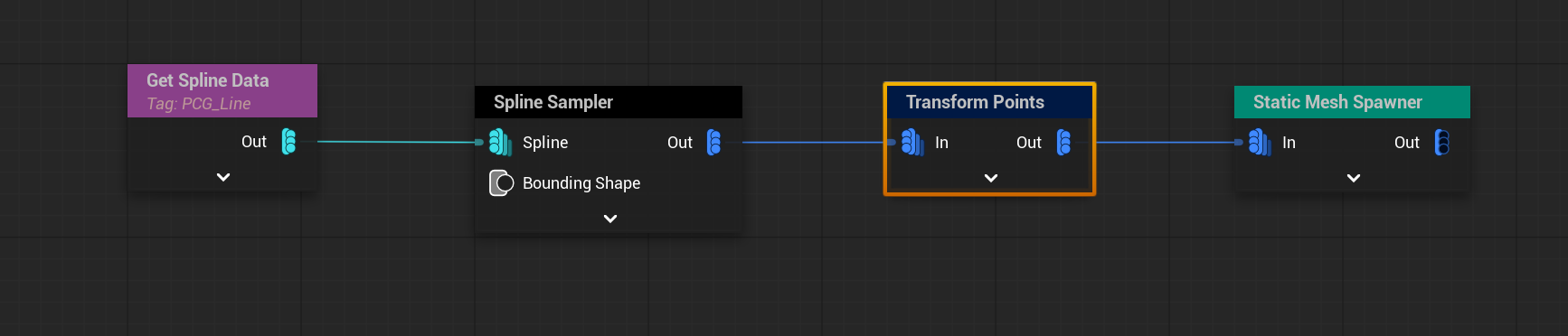

可以加入 TransformPoints，加点随机性
-

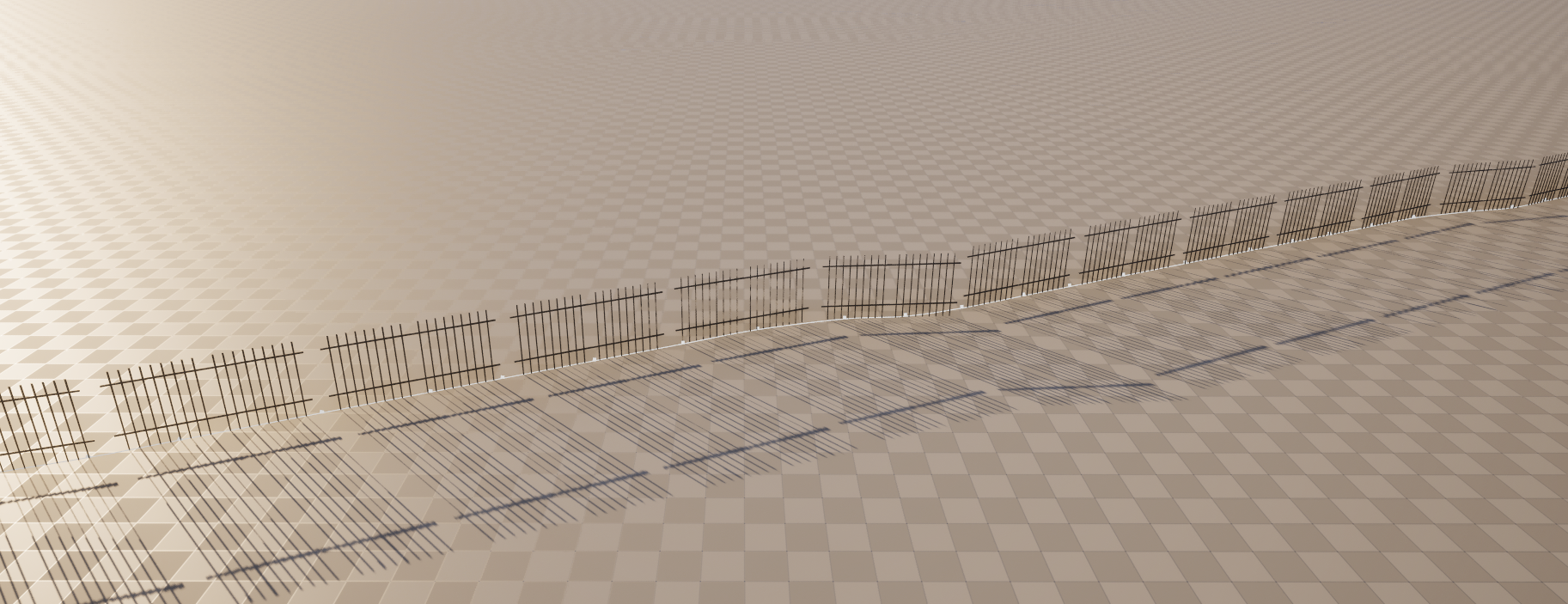

如何生成围栏，当我给一个需要头尾相连的模型时，距离太远
哪怕靠近，在拐弯的时候，也不很自然。
-
现在要作一个样条线，每一段，都正确指向了下一段

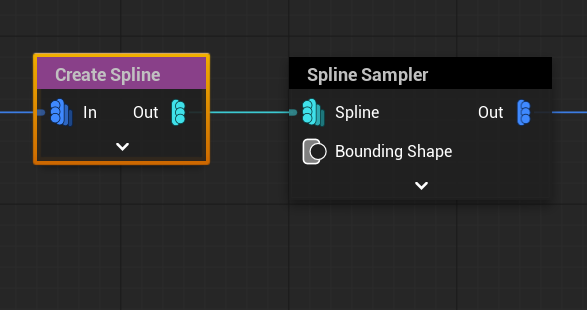

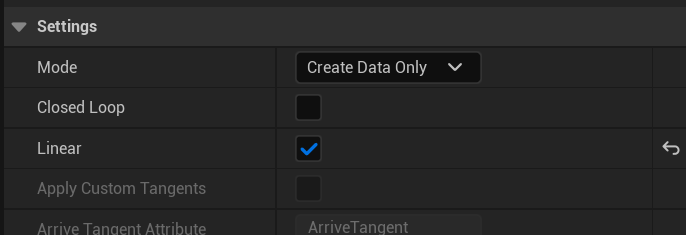

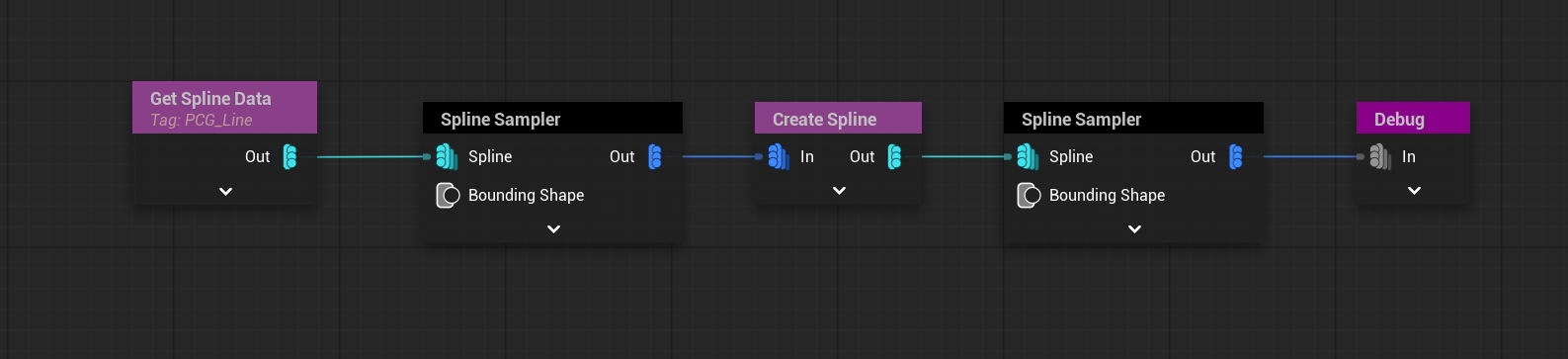

在原来样条线的基础上，再创造一段样条线，为线性Linear

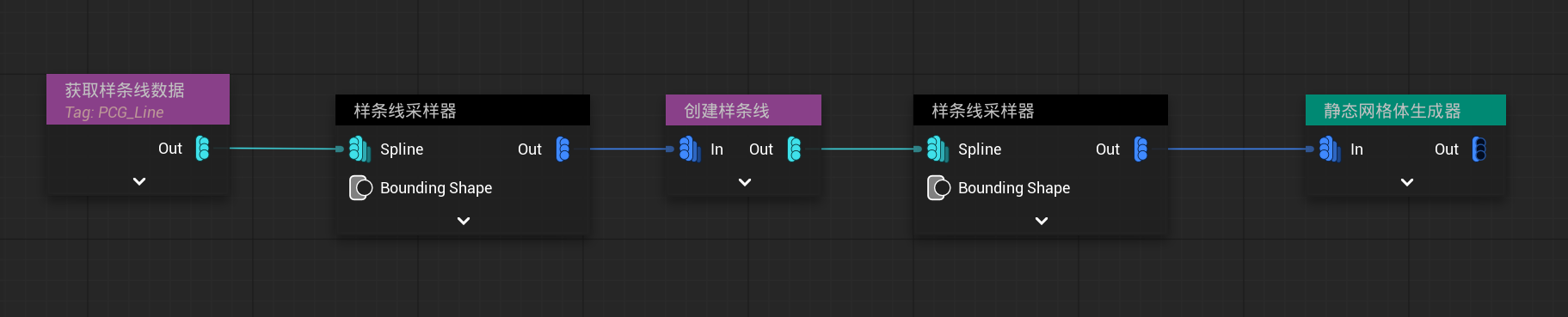

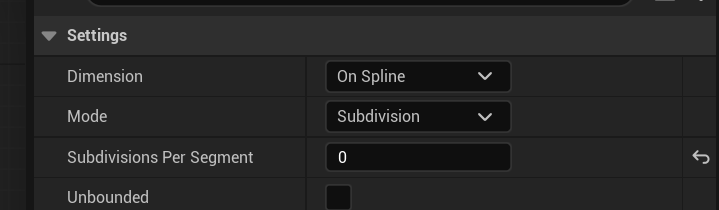

在新的样条线上，再作Spline Sampler，重新采样，采用模式为细分，细分数为0，既全部

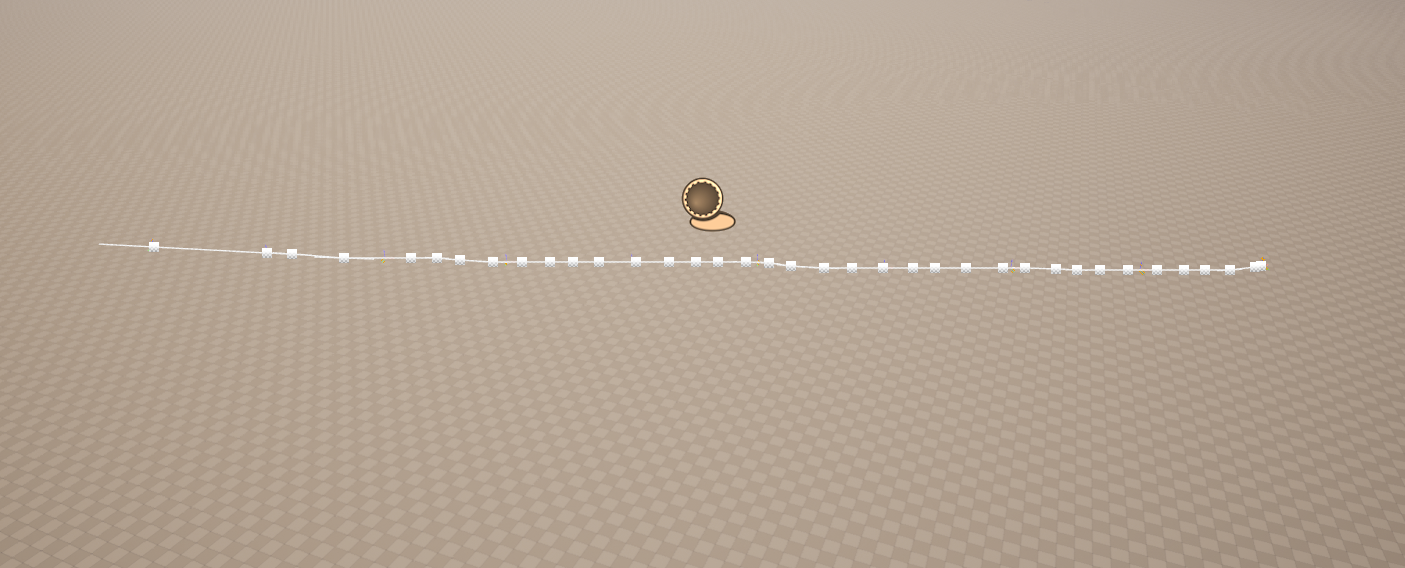

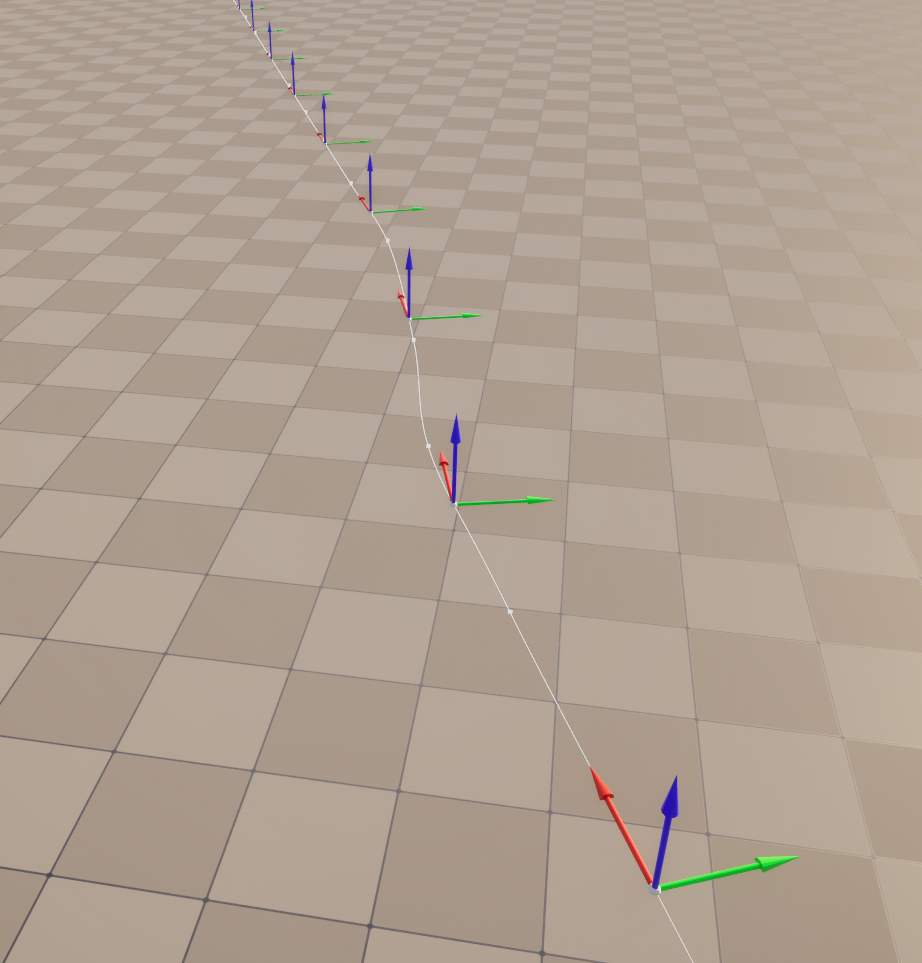

这样就出来一组点，每一个点都指向了下一个点
-
加入静态网格体，就可以完美相连一起
如果模型的中心点不正确，可以使用Pivot Tool插件进行调整，并bake回模型
- 最后，我要给这个围栏增加两端的柱子
先要去掉最后一个点，并添加一个柱子，再在第1个点，也添加一个柱子

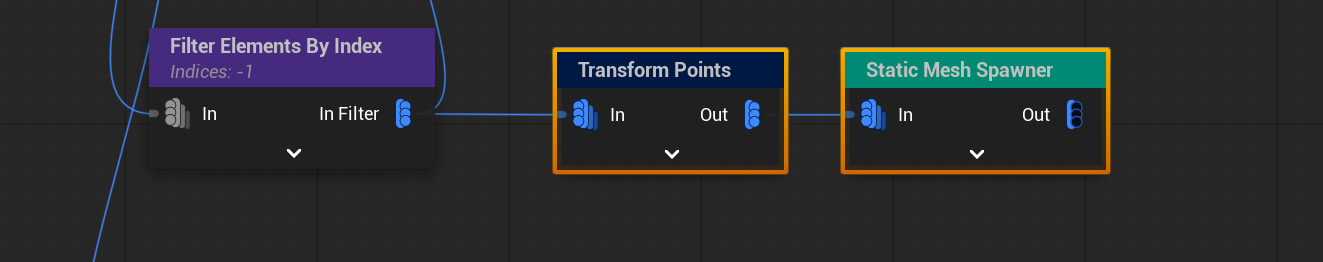

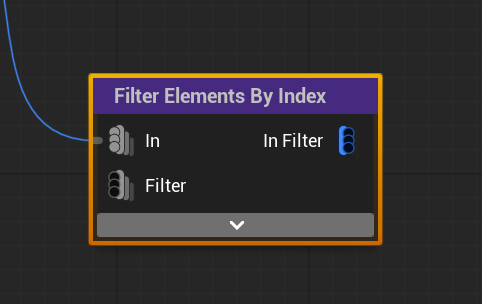

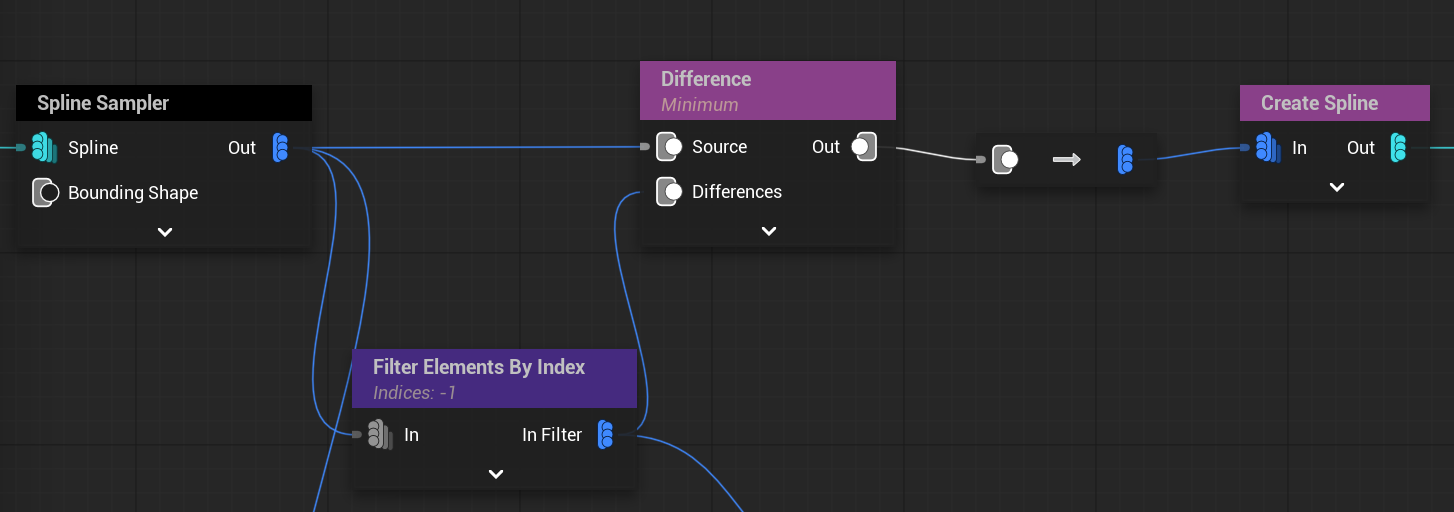

使用Filter Elements By Index

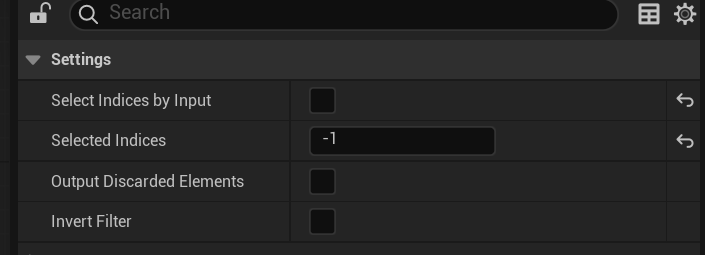

这里用手动填写indices来决定，-1表示最后一个
进行排除

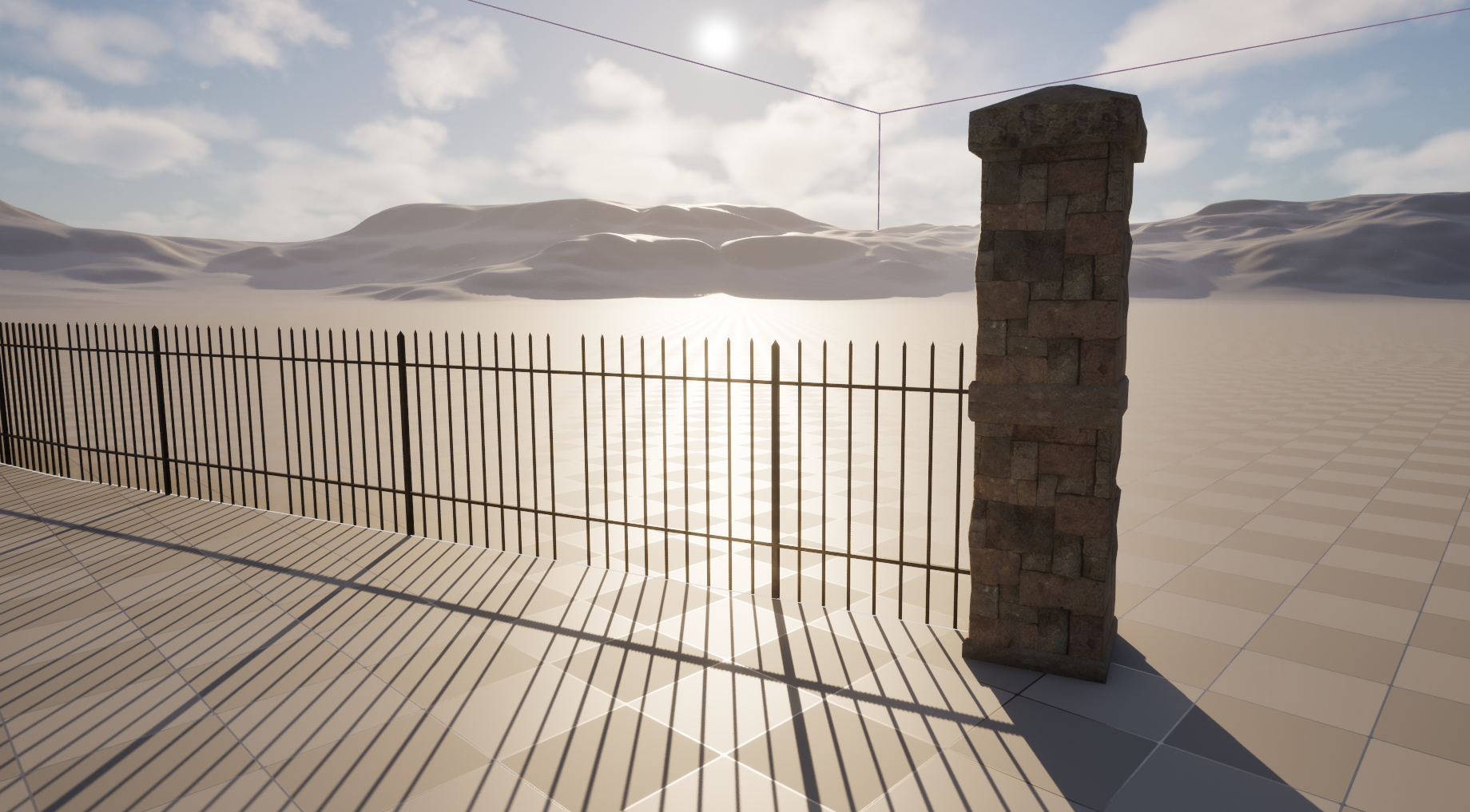

为最后一点增加一个柱子，由于曲线的原因，我偏移下位置，正常情况下，最后一个位置，不要是曲线

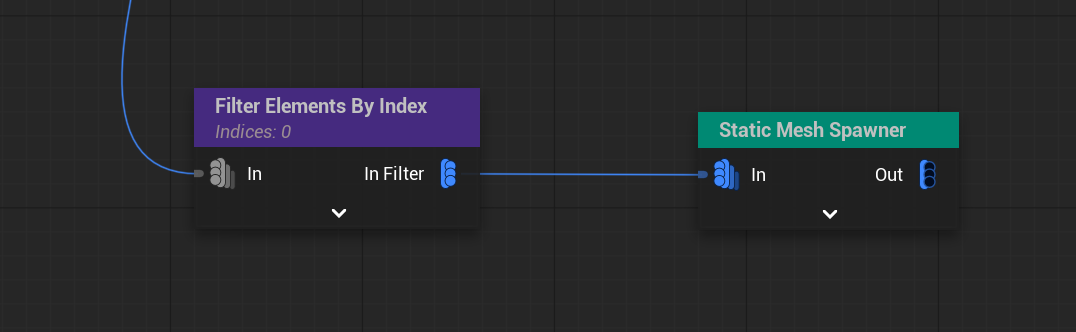

再增加第1个节点的模型

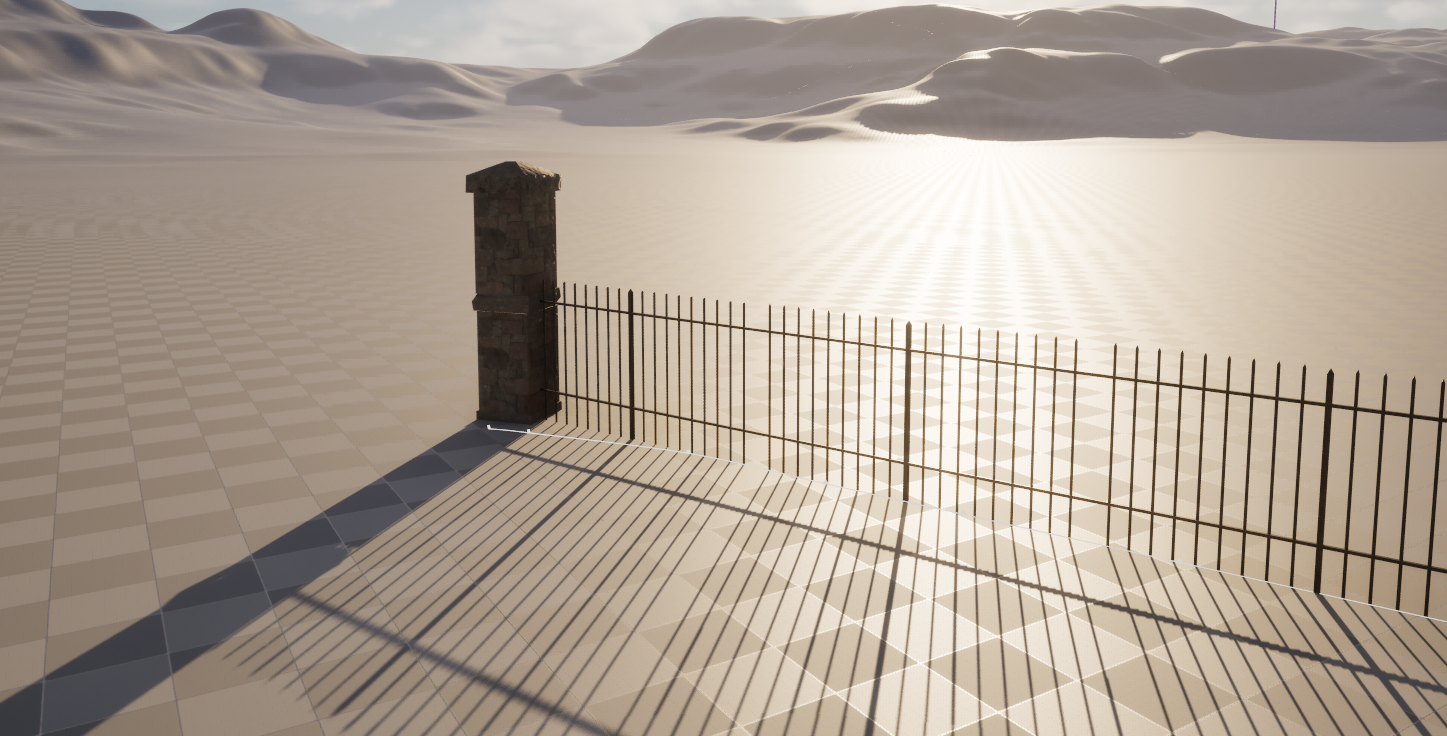

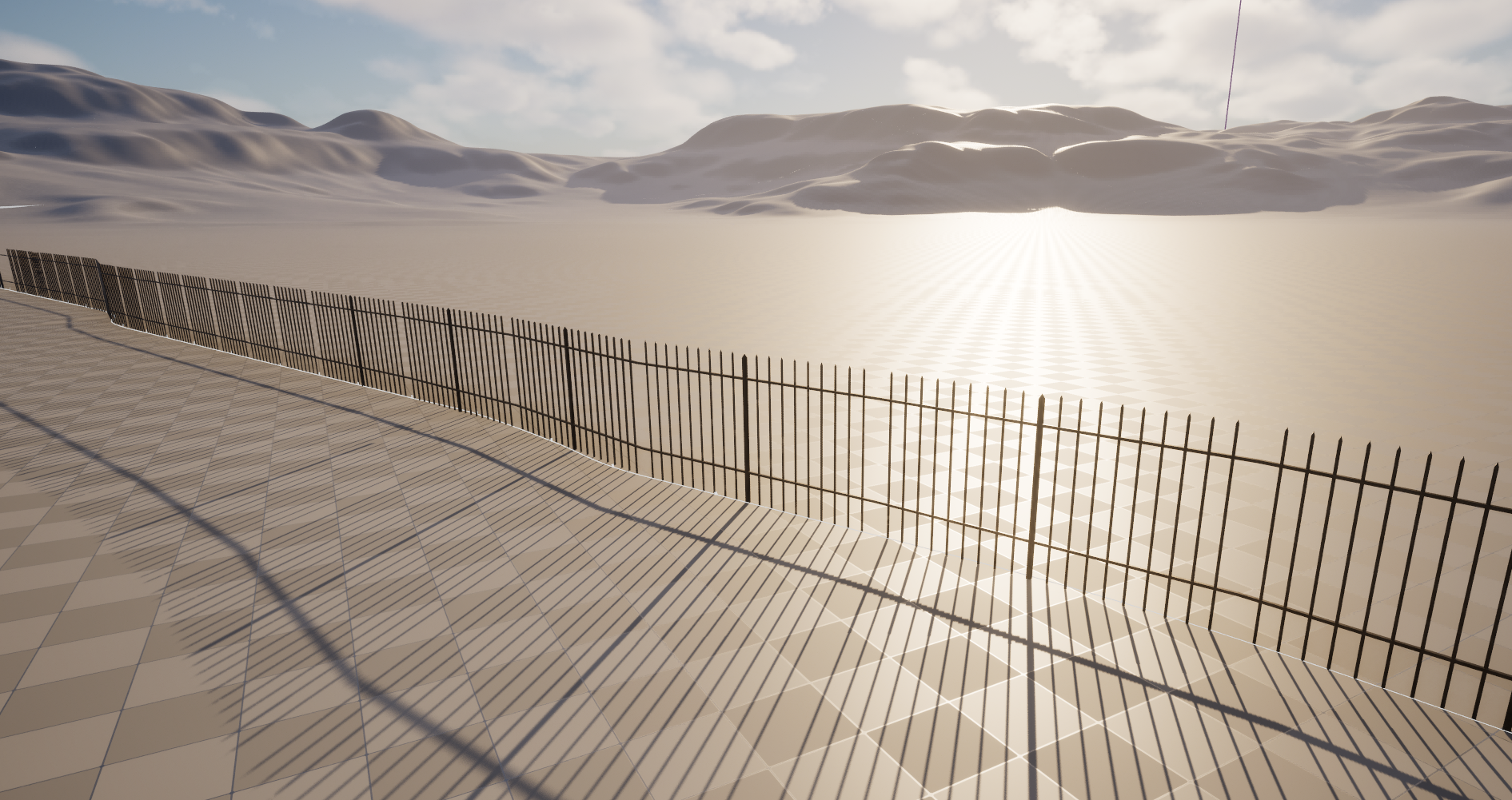

最后呈现效果
这个课程的学习，我就到这里了，祝福大家学习愉快
提供也备份一个自己的学习资料 https://pan.quark.cn/s/f9bb0fd57c1f
