章节合集：
核心功能模块
1. LVDS接收端

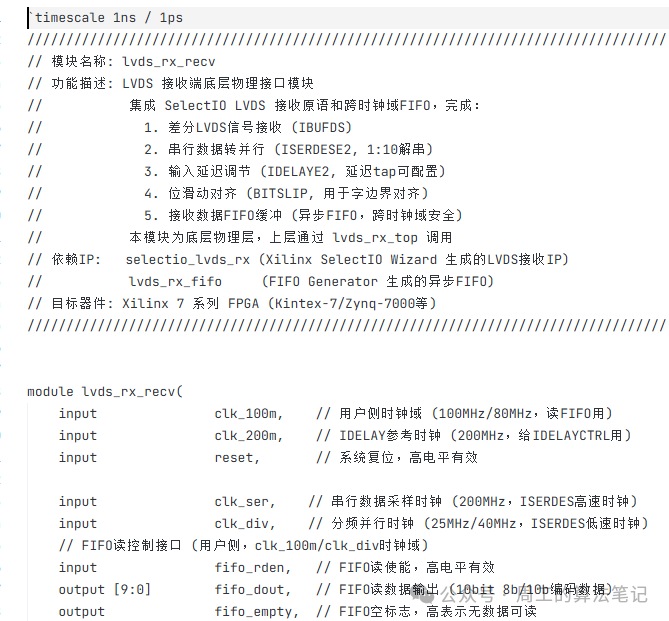

物理层接收（lvds_rx_recv.v）

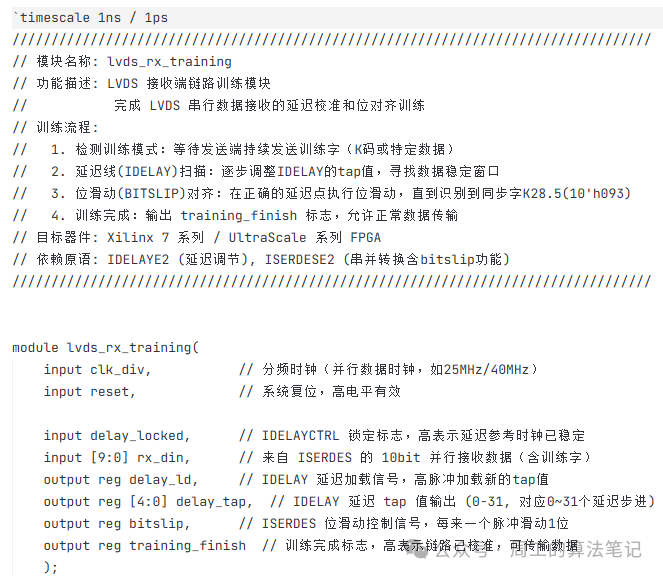

训练同步模块（lvds_rx_training.v）

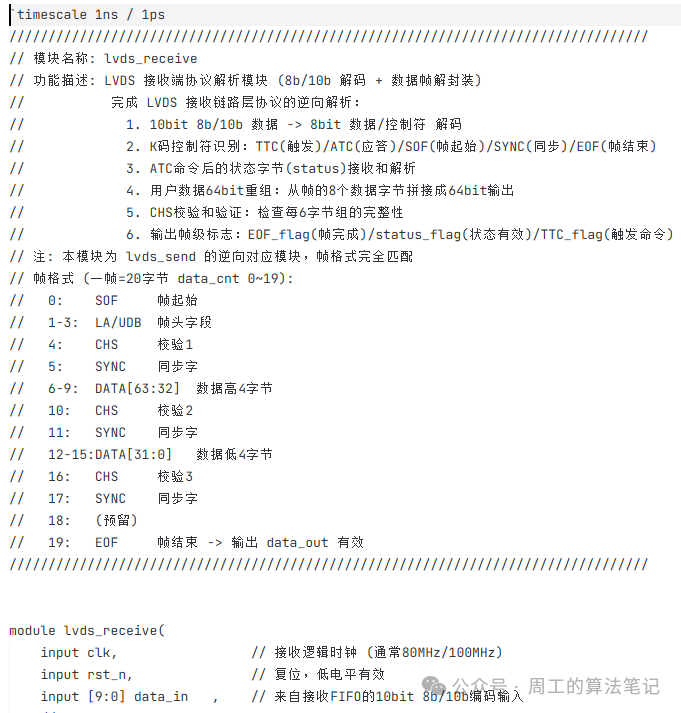

8b/10b解码器（lvds_receive.v）
2. LVDS发送端

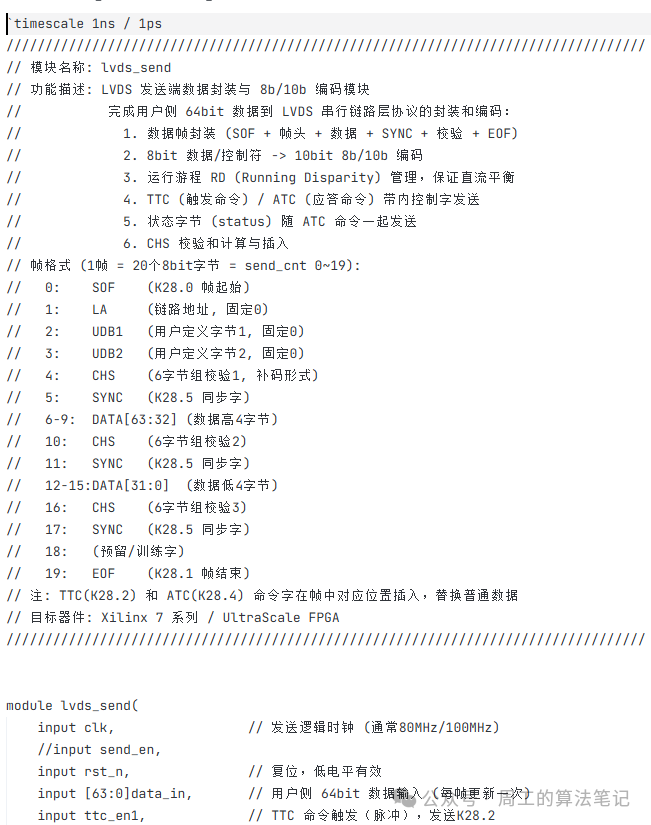

8b/10b编码器（lvds_send.v）

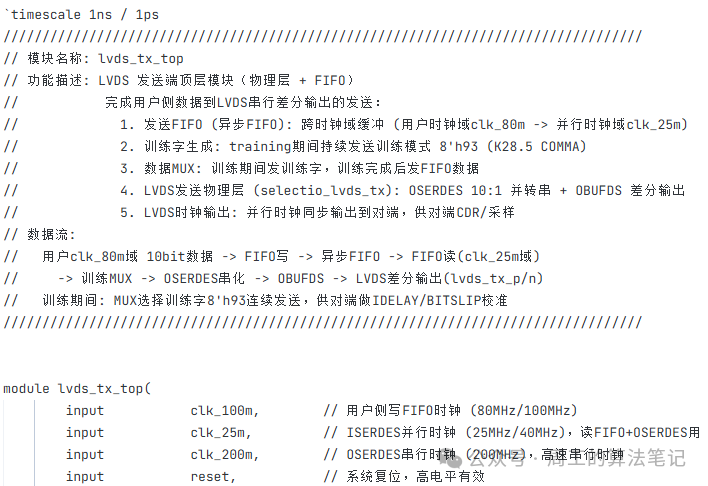

物理层发送（lvds_tx_top.v）

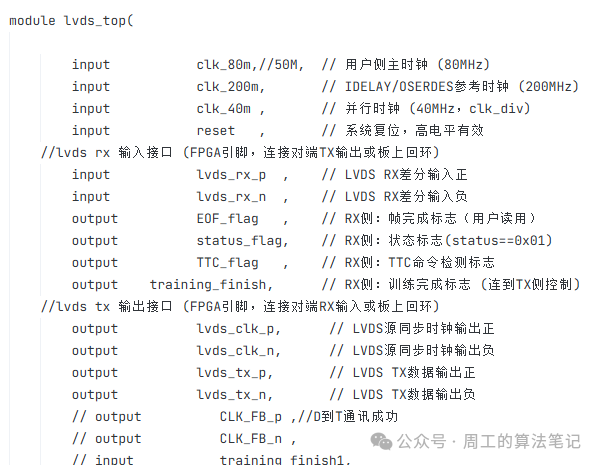

3. 系统集成（lvds_top.v / gsds_LVDS.v）
01 数据通信测试
LVDS数据通信的测试采用软逻辑分析仪测试方法，其原理是在FPGA逻辑代码 设计阶段或综合完成后在工程中插入一个软逻辑分析仪的核，软逻辑分析仪通过综 合块RAM资源，用工作时钟把内部的LVDS相关信号采集到块RAM里，采完以后 再通过FPGA的JTAG接口把块RAM里的LVDS相关数据读到外部PC上显示。最 后通过PC上的显示数据，判定发送端和接收端之间的LVDS 通讯是否正常。

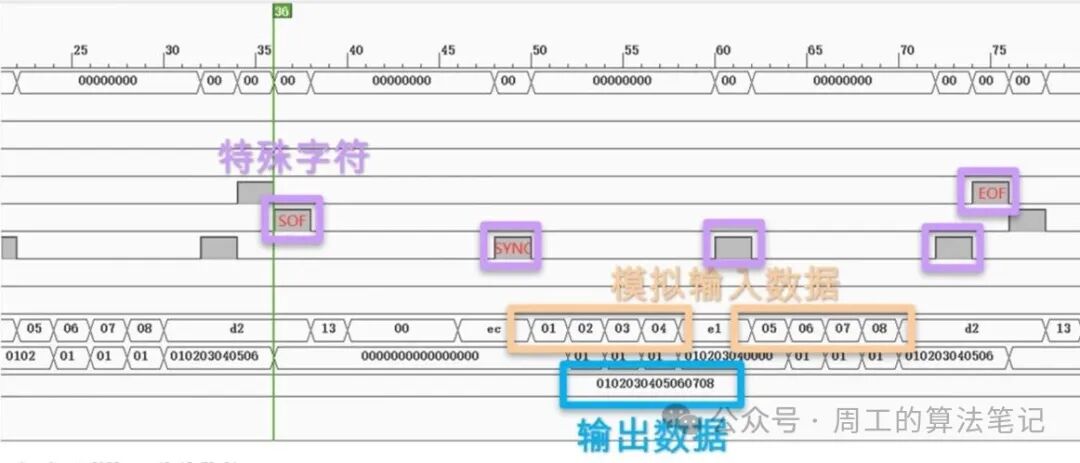

LVDS帧加载器的格式测试结果如下图所示。

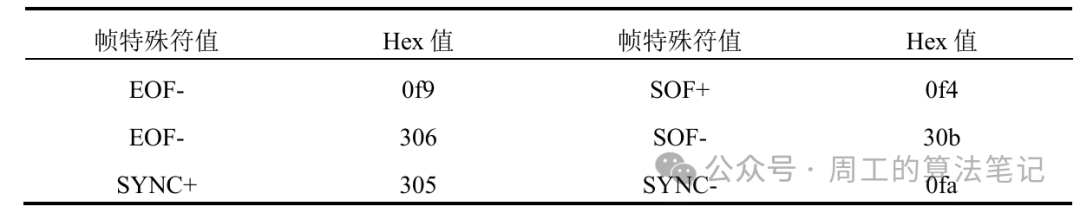

由测试结果可知，在整个数据传输的中，分别抓取到数据的帧头、帧位、数据 域、校验位。符合 LVDS 数据帧格式的定义。完成了帧格式的测试，接下来需要对 8B/10B 编码进行测试。首先，对于10B编码后，特殊字符的编码结果如下表所示。

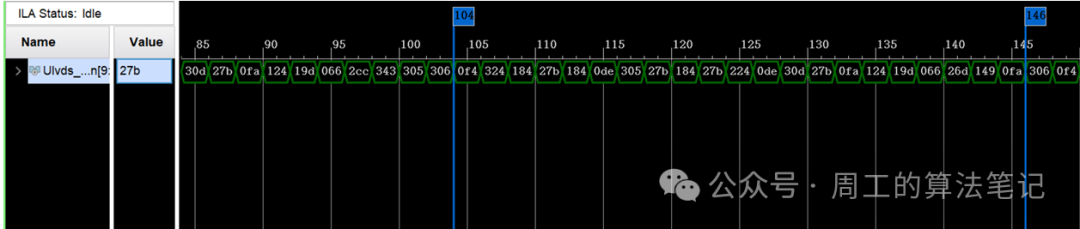

对于发送端，10bit数据的帧格式如下图5-5所示。

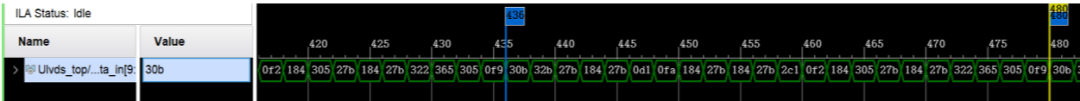

如图所示，从蓝色标签的104开始到146结束表示一帧数据的编码，同时此时数据的极性为负。接收端，10 bit数据的帧格式如下图所示。
从蓝色标签的 436 开始到 480 结束表示一帧数据的编码，同时此时数据的极性为正。

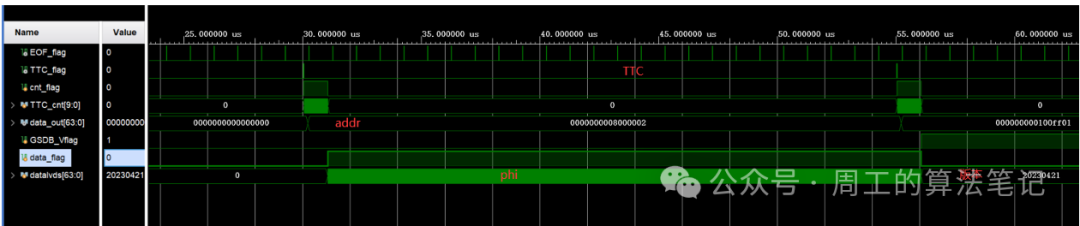

数据交互测试，PC 端的发送读取指令，发送端通过 LVDS 通讯接口向接收端下发接收数据指令。通过发送端的软逻辑分析仪，当PC上显示的发送端下发接收数据指 令数据时，表明发送端发送接收数据指令成功。当数据线接收到接收端返回的数据包时，表明 LVDS 数据通讯功能测试完成。 数据交互的逻辑控制及寄存器定义为：对应的信号指令为0x0100FF01时，表示读取接收端固化版本号；对应的信号指令为0x08000002作为数据读取。测试结果如下图所示。

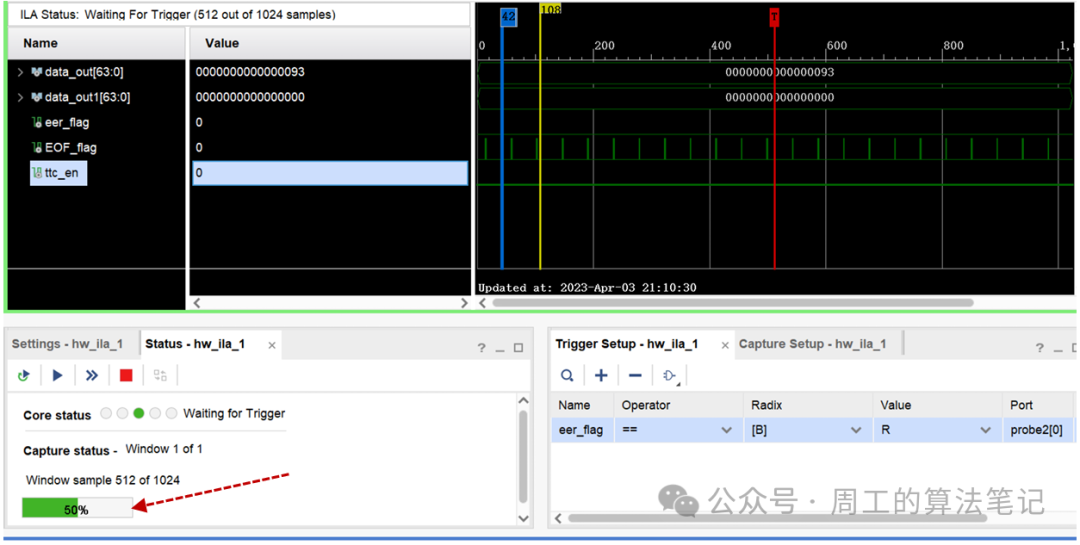

如图所示。当接收端接收到的指令为0x08000002时，data_flag 标志位拉高，此时加载的数据为连续的数据，当接收到的指令为0x0100FF01时， flag 标志位拉高，此时加载的数据为代码的固件版本号 20230421。为了验 证 LVDS 数据传输的过程中没有出现数据丢帧和数据误传的错误，对数据稳定的长时间测试，首先，接收端和发送均发送相同的数据 10'b0010010011，将接收到的数据与 10'b0010010011 作对比，当不相等时， err_flag 标志位拉高，否则保持低电平。测试时间为 12 小时，采用 VIVADO 的 trigger 触发模式，当抓取到err_flag发生状态跳转时，立即停止采样，并将标签停止在状态跳变处。测试结果如图所示。
源码：
