方案概述
AVS（Any View Stitching）全景拼接技术：可以将多路摄像头画面融合拼接为单幅完整图像，从而实现获取更大视野的需求，实现无死角的视频拍摄。
全景拼接核心原理：
将全景相机看作一个单位球，将每个镜头拍摄的图像通过成像模型投影到球面上，对多幅图像重叠区域做像素融合，得到一幅完整的球面图像。最后将球面图像上的3D坐标点投影到2D图像上，获取平面图像。
RV1126B芯片内置专用的硬件拼接模块，依靠硬件完成图像融合，大幅降低CPU与内存资源占用，适配低功耗边缘视觉场景。
AVS全景拼接效果高度依赖相机标定流程，标定分为两类：
1.内参标定：校准镜头焦距、光学中心、畸变系数；
2.外参标定：校准多台相机之间相对安装位置。
本文基于OK1126B-S开发板+TP2815 4路模拟转MIPI模块，搭建4路AHD摄像头，360°全景拼接完整方案，文末附实景拼接效果演示。
软硬件配套清单
硬件配置：
- OK1126B-S开发板一套
- TP2815 4路模拟转MIPI CSI模块一个
- LT9211 MIPI转LVDS模块
- 4个AHD摄像头
- 电源、数据线等配件
软件配置：
- 操作系统：Linux 6.1
- 依赖组件：Rockit多媒体框架
硬件接线步骤
1.摄像头装配与接线：
将4路AHD摄像头按照标定结构固定安装，信号线按顺序接入TP2815模块；摄像头统一使用12V供电。

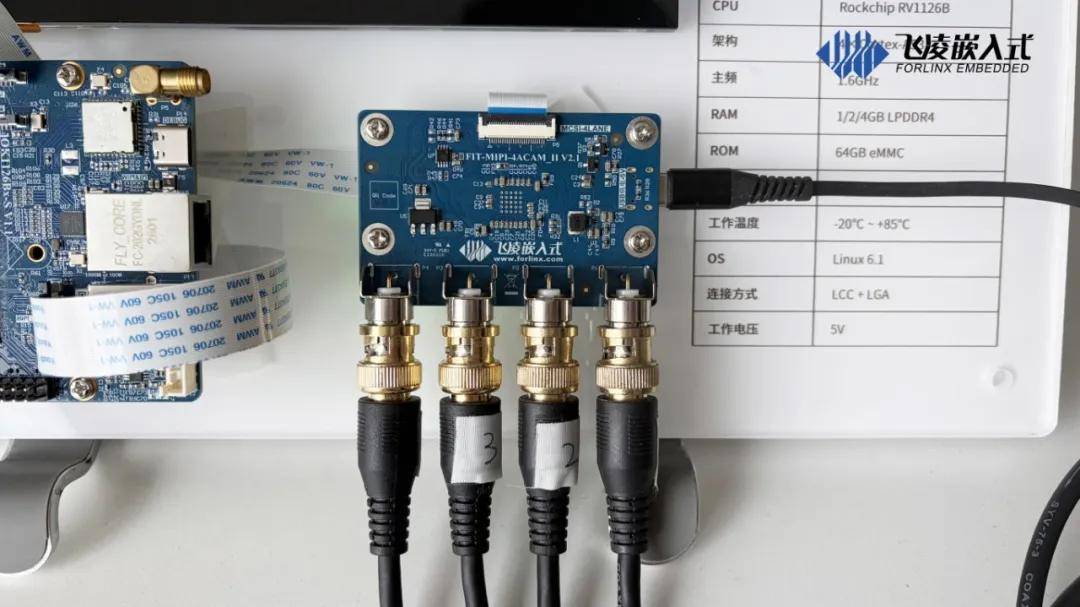

2.TP2815模块与开发板连接：

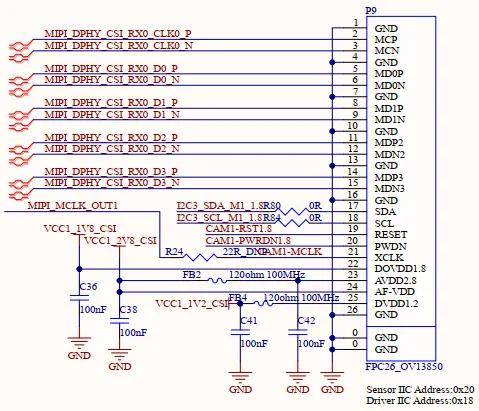

TP2815模块通过Type-C接口接入5V电源；采用异向FPC排线连接模块MIPI CSI通道与OK1126B-S开发板P9接口，硬件引脚定义可参考原理图。
3.开发板外设接线：
OK1126B-S开发板接入5V主电源；Type-C线缆连接电脑，用于串口调试与系统烧录；开发板经过LT9211 MIPI转LVDS模块连接10.1寸LVDS屏。
镜像烧录
烧写支持Rockit和AVS的系统镜像。这里略过具体的修改方法，如有需要请联系飞凌嵌入式获取相关补丁。
全景拼接功能测试流程
步骤1：程序文件部署：
将编译完成的可执行程序main_test、AVS的Json配置文件、RK标定、AI库和模型文件统一放置到开发板/root下。
步骤 2：启动全景拼接程序：
进入/root目录，执行程序启动命令：
./main_test

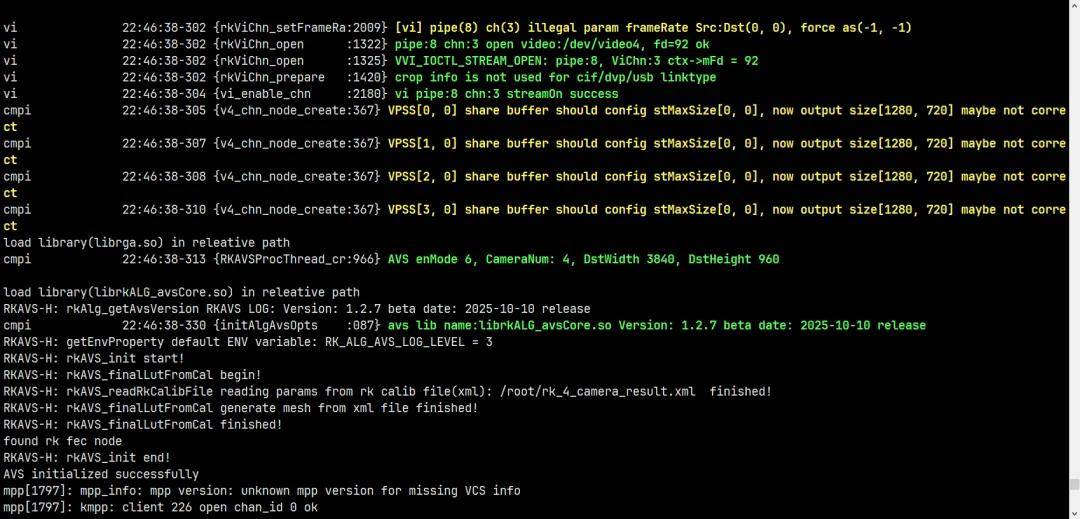

程序正常运行后，控制台会打印通道创建相关日志，示例输出如下：
22:46:30-306{4_ch_node_create:367}VPSs1,0 sharebuffer should config staxsize0,0, outputsize1280,720maybe not correct
22:46:38-308{v4_ch_node_create:367}VPSs2,0share buffer should config staxsize0,0, outputsize1280,720maybe not correct
22:46:38-310{4_ch_node_create:367}VPSs3,0sharebuffer should config staxsize0,0, outputsize1280,720maybe not correct
此时即可在LVDS屏幕上看到4路摄像头拼接后的360°全景画面，并且能够实现目标检测
以上就是基于飞凌嵌入式OK1126B-S开发板搭建4路AHD摄像头360°全景拼接方案的完整介绍，想了解更多关于RV1126系列开发板相关内容，欢迎前来咨询。
