数据中心UPS无功补偿与智能化监控方案：基于IG502的Modbus RTU转IEC61850实战

前言

大家好，我是陈工。

最近在做一个数据中心机房改造项目，甲方提出了一个非常典型的痛点：机房里的UPS并机系统虽然运行稳定，但功率因数总是飘忽不定，每到用电高峰期就逼近供电局要求的0.9红线。以前的做法是靠人工定期去配电柜看仪表盘，效率低且无法溯源。

更头疼的是，电力调度中心要求必须将UPS状态接入IEC 61850标准监控网络，而现场的UPS控制板只支持Modbus RTU协议。如何在不改动硬件拓扑的前提下，既实现对功率因数的实时无功补偿监控，又能把数据"翻译"成电力系统认得的语言？

经过调研，我们采用了IG502边缘计算网关作为协议转换与边缘计算核心，完美解决了Modbus RTU转IEC 61850 Server的难题。本文将实战配置过程分享出来，希望对遇到类似需求的朋友有所帮助。

一、项目背景与核心痛点

在数据中心供配电链路中，UPS不仅承担不间断供电职责，更肩负着无功补偿的重任。如果UPS输入端功率因数过低，不仅会增加线路损耗和变压器负担，严重时还会被供电部门考核罚款。

根据行业规范，数据中心总供电侧功率因数普遍要求不低于 0.9（先进UPS在在线模式下可达0.99）。因此，对功率因数这一关键电气量的实时监控，是确保合规运行的红线。

与此同时，电力系统数字化转型已将 IEC 61850 作为站控层通信的事实标准。数据中心作为大工业负荷，其内部电源设备逐步被要求支持该协议，以实现远方调度与统一建模。

二、总体方案设计

我们选择映翰通IG502作为核心设备。这是一款工业级边缘计算网关，具备1路RS485串口和网口，原生支持Modbus RTU主站采集，同时北向可配置为IEC 61850服务端（Server）模式。

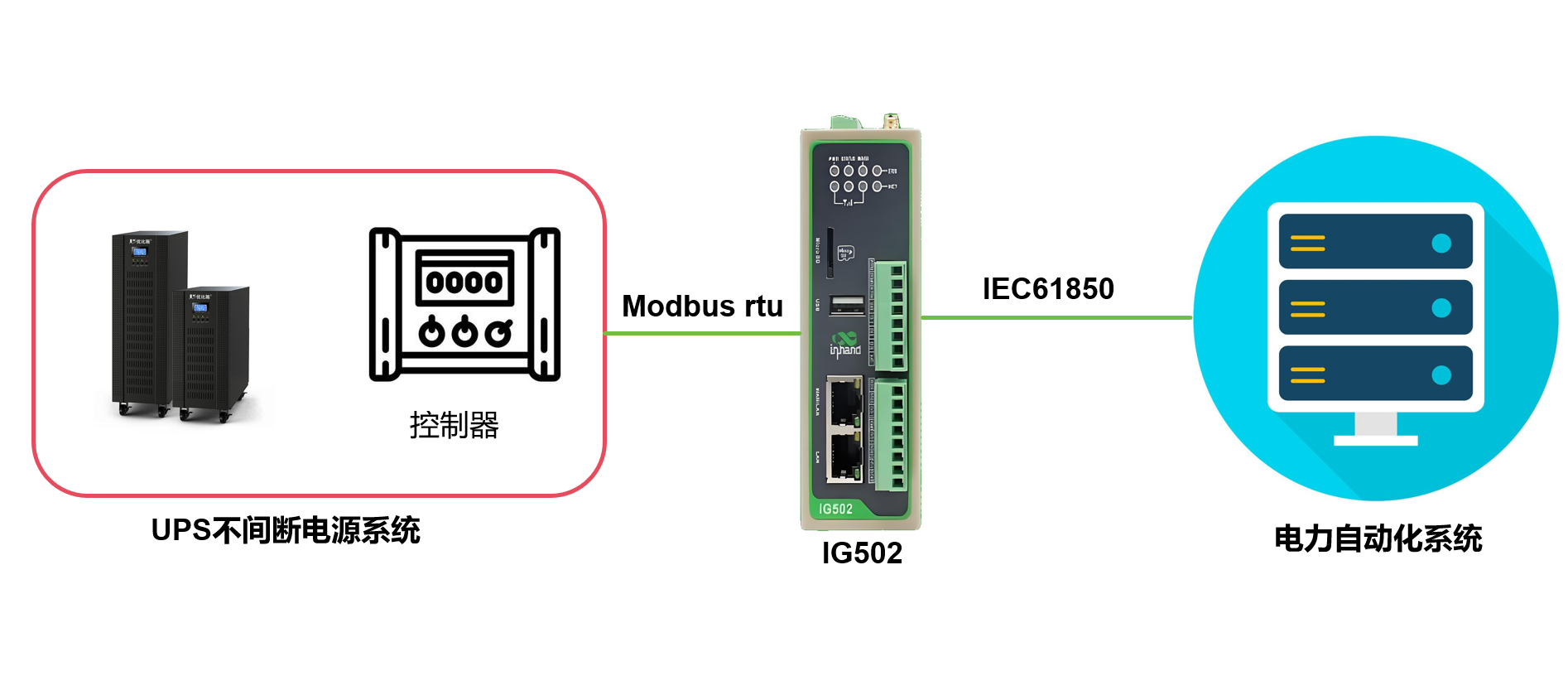

系统拓扑结构如下：

• 南向采集层 ：IG502通过RS485总线，以Modbus RTU协议定时轮询UPS控制板寄存器，获取电压、电流、负载率及我们最关心的功率因数。

• 边缘计算层：IG502对原始数据进行工程值转换和逻辑判断（如PF值低于0.9触发本地告警标记）。

• 北向转发层：IG502启用IEC 61850 Server功能，将采集的点表映射为标准逻辑节点（GGIO），通过MMS协议向电力监控系统（Client端）上送数据。

三、硬件连接与串口调试

动手之前，先搞定物理链路。

1. 接线 ：找到UPS控制板背后的RS485端子（标记A/B），用屏蔽双绞线连接至IG502的RS485接口。注意A接A、B接B，如果距离较远，建议在网关侧接入120Ω终端电阻。

2. 供电与组网：IG502支持12~36V DC供电，现场取电即可。将其LAN口（默认IP 192.168.2.1）接入机柜交换机，配置与电力监控系统互通的IP网段。

关键一步：核对串口参数。 翻阅UPS厂商提供的Modbus通讯协议手册，确认波特率（通常是9600或19200）、数据位（8）、停止位（1）、校验位（无/奇/偶）。这些参数必须与IG502新建的串口链路配置完全一致，否则无法通联。

四、核心配置实战（IG502操作详解）

IG502内置了DeviceSupervisor™图形化配置工具，不需要敲代码，通过Web页面即可完成全流程配置。

4.1 新建Modbus采集控制器

登录IG502后台，在"控制器"模块点击新增：

• 协议类型选 Modbus RTU。

• 绑定物理串口（如RS485-1）。

• 填入从站地址（即UPS控制板的设备ID，默认通常为1）。

4.2 建立采集测点（重点）

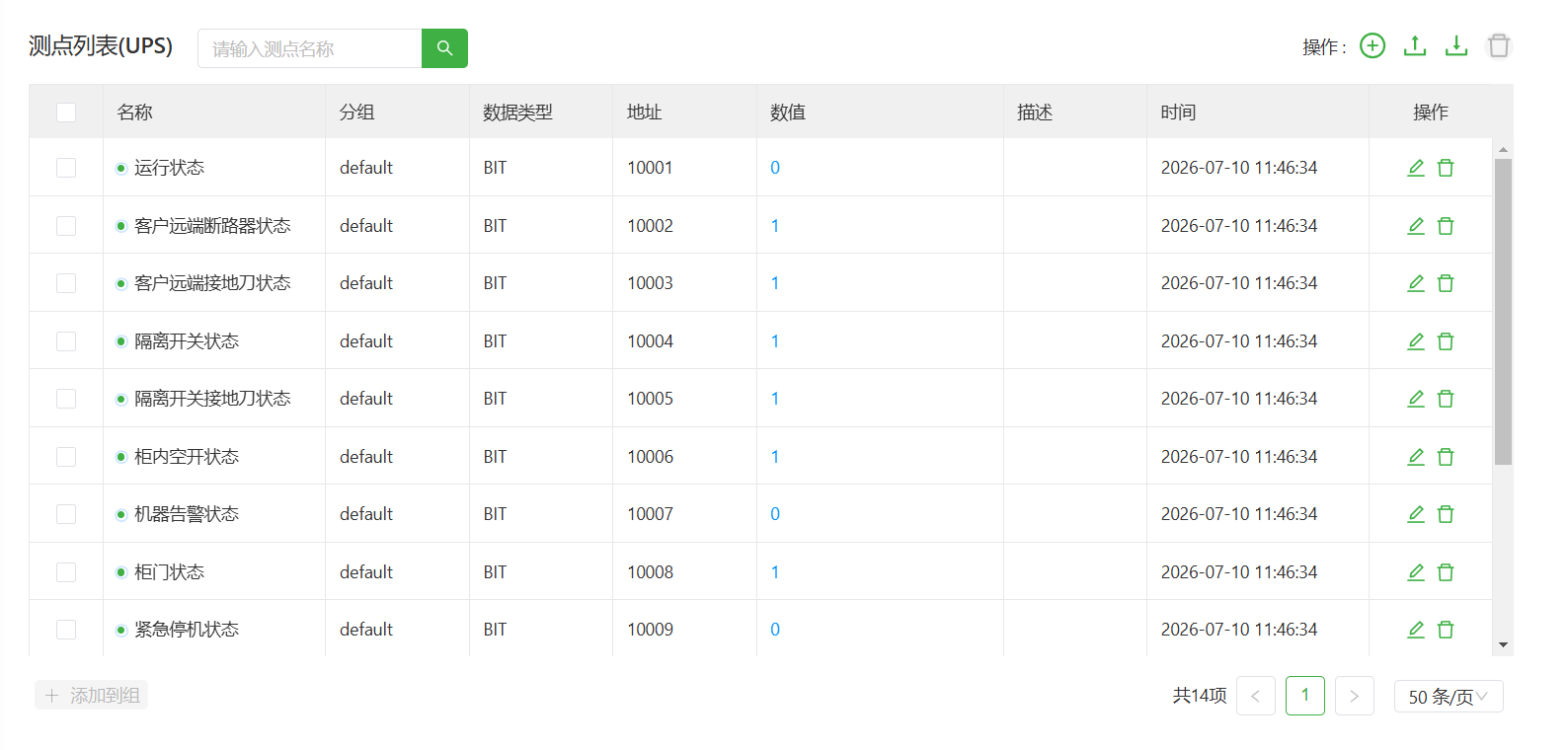

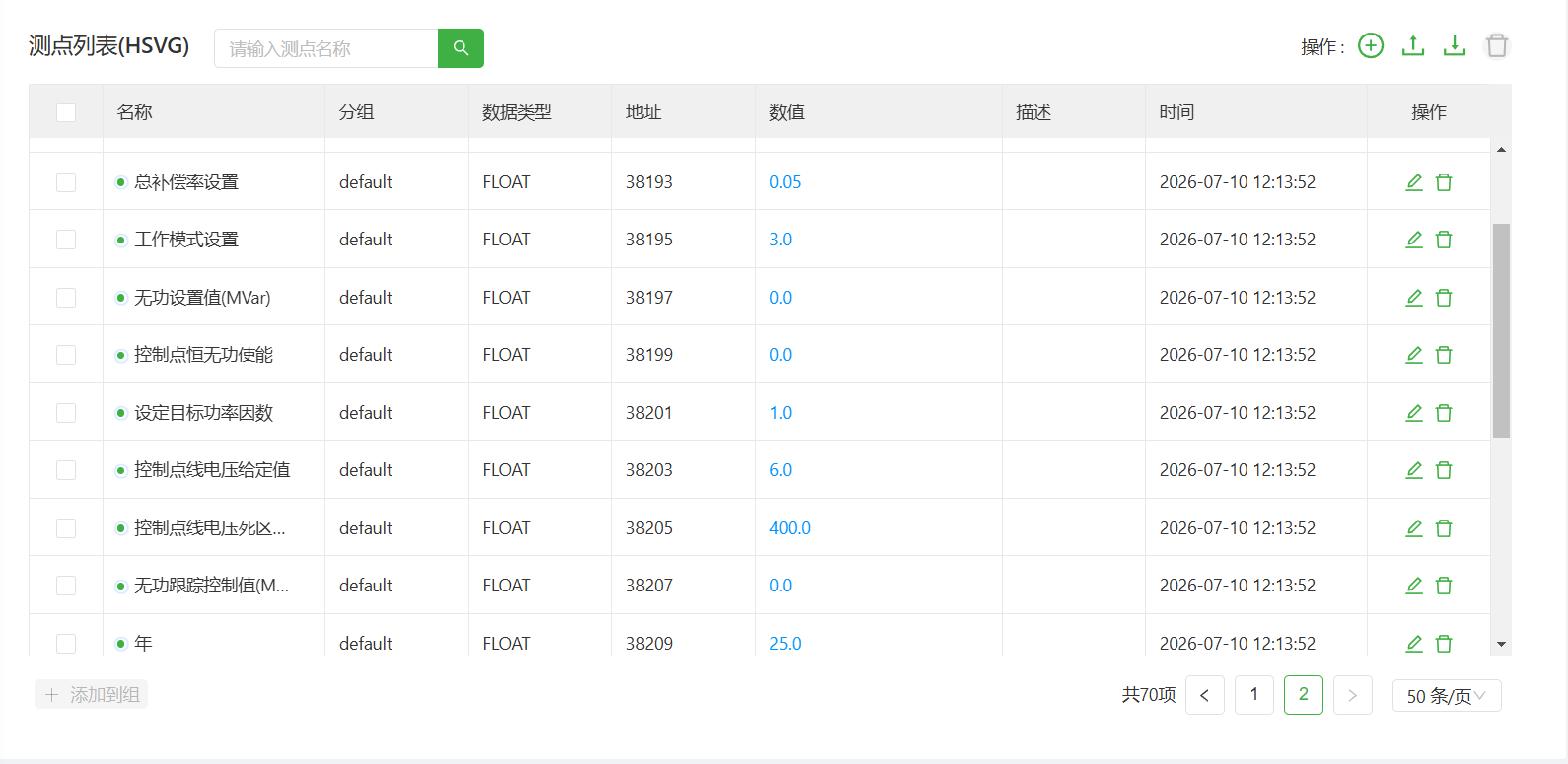

根据UPS协议手册，逐一添加需要监控的寄存器地址。功率因数寄存器务必设置高精度数据类型（如Float）。以下为实例参考：

实际项目中，寄存器地址务必以厂家提供的点表为准，此处仅为逻辑演示。为了后续61850建模方便，遥测建议统一归入AnIn组，遥信归入Ind组。

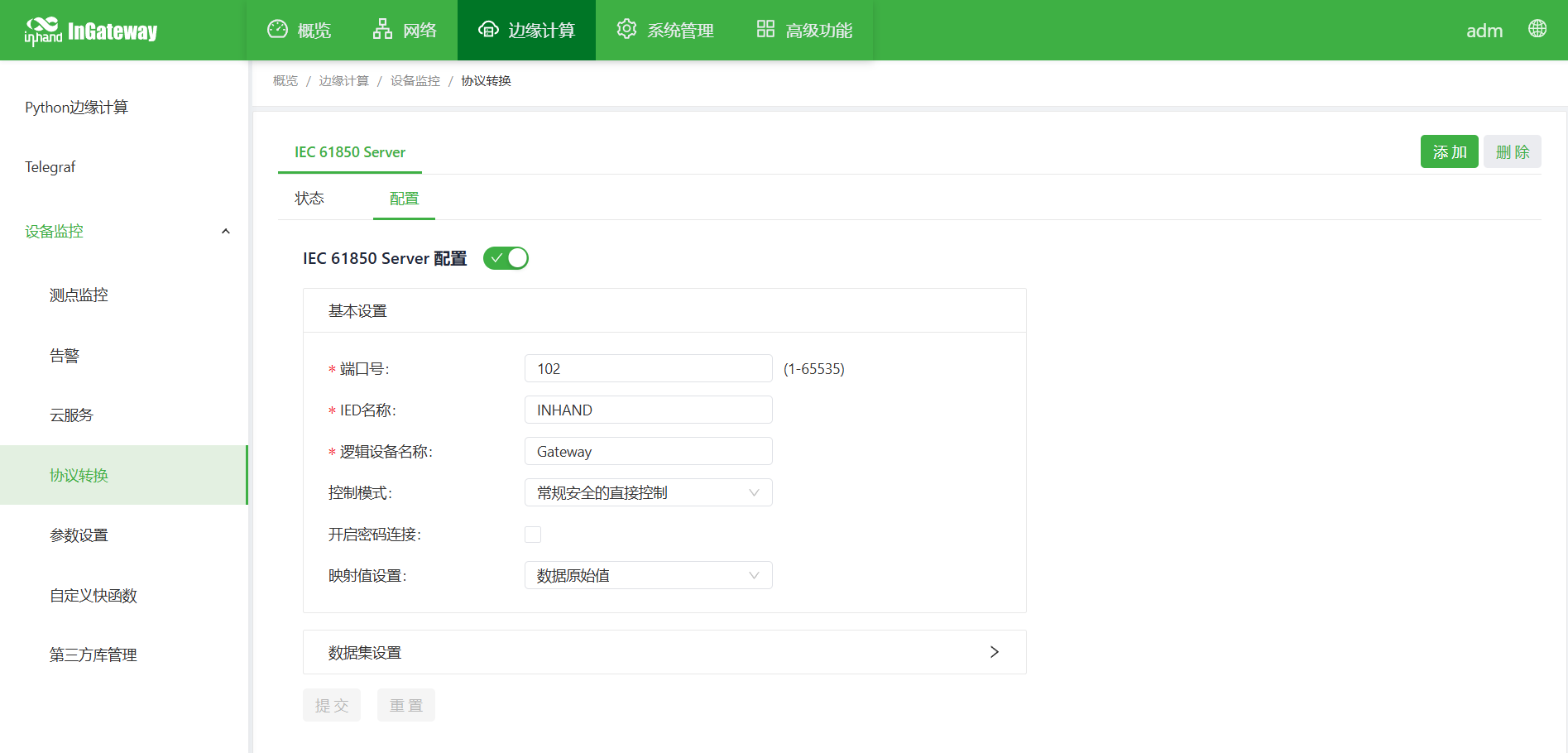

4.3 开启IEC 61850服务端

在IG502的"边缘计算-设备监控"菜单中找到协议转换，添加IEC61850配置页：

• 勾选启用服务，端口保持默认 102。

• 设置IED名称（如 INHAND）和逻辑设备名称（如 Gateway）。

• 数据上报间隔建议设为 5000ms，兼顾实时性与网络带宽。

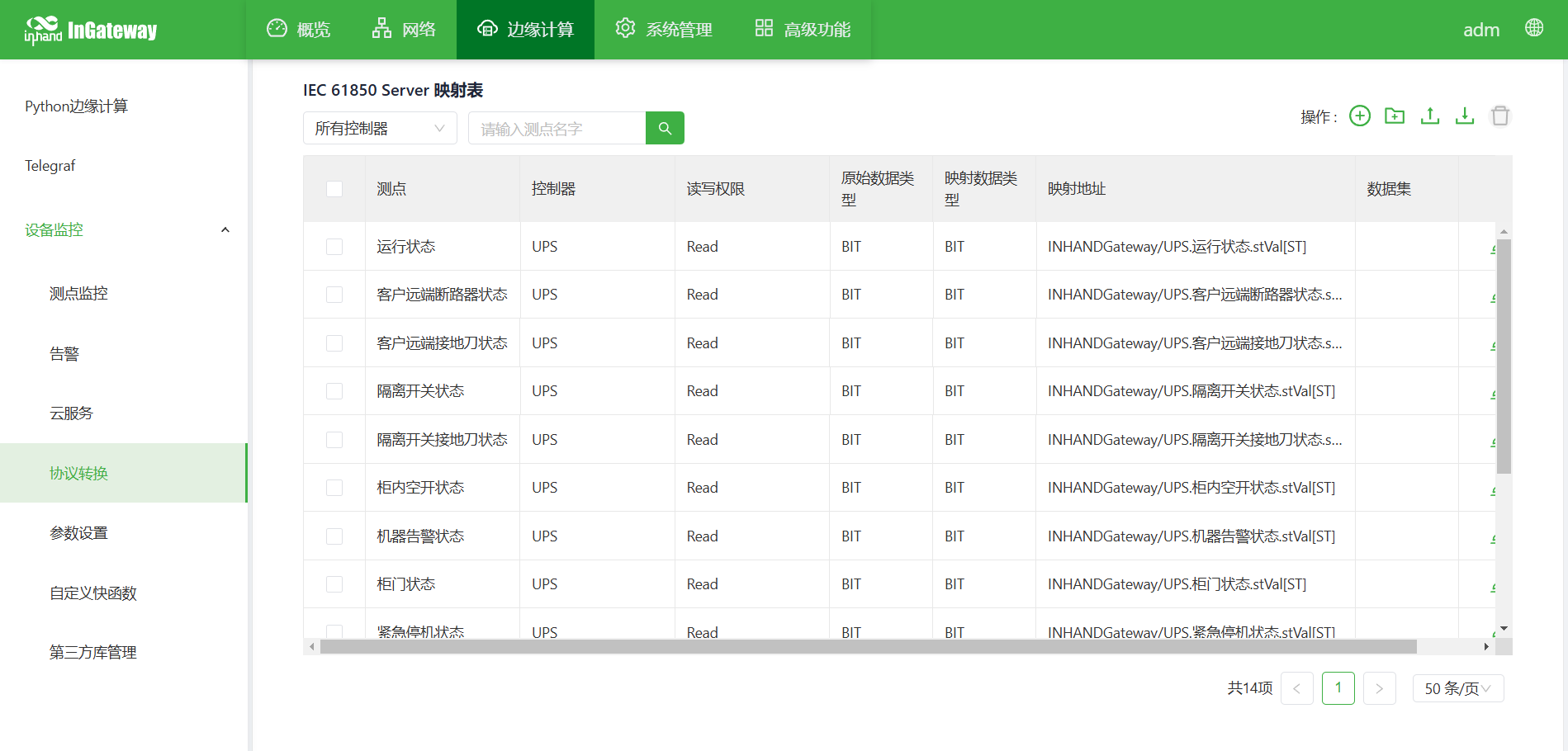

4.4 数据模型映射（标签关联）

这是协议转换的核心逻辑。我们需要将刚才建立的Modbus测点，拖拽绑定到IEC 61850标准数据模型上：

• 状态量（布尔） 映射到 SPS 数据属性（对应Ind点位）。

• 模拟量（浮点数） 映射到 MV 数据属性（对应AnIn点位）。

• 逻辑节点类型选用 GGIO（通用过程I/O），这是最灵活且兼容性最好的选择。

4.5 导出cfg文件交付调度

配置保存生效后，在IG502的工具菜单中导出 cfg文件。将该文件提供给电力监控系统工程师，在新的网关中直接导入配置即可使用。整个调试过程仅需半小时即可完成。

五、无功补偿监控的落地策略

设备连通只是第一步，如何利用好这些数据才是运维关心的重点。

1. 实时越限告警：在IG502的边缘计算脚本（支持Python）中，我们增加了简单逻辑------若功率因数连续3个采集周期低于0.9，则通过61850主动上送告警状态，提醒运维人员检查UPS整流器或投入滤波补偿柜。

2. 趋势预判：电力监控系统收到数据后，可绘制功率因数日曲线。如果发现负载率极低时PF值下降明显，说明"大马拉小车"现象严重，需考虑调整UPS并机台数或电容补偿策略，避免产生力率调整电费。

3. 远程遥控：通过IEC 61850定义的控制块（SPC），远方调度可下发指令切换UPS工作模式（如经济模式/在线双变换模式），在确保电能质量的前提下动态优化无功输出。

六、方案优势与技术选型反思

回顾本次改造，使用IG502网关的方案比直接更换带61850接口的高端UPS省下了近60%的成本，且具备极高的灵活性：

• 协议解耦：Modbus与IEC 61850互不侵入，网关挂载在线路上，即使网关断电，原有UPS的RS485通讯回路依然正常（物理直通）。

• 边缘计算下沉：原本需要后台服务器处理的告警逻辑，现在在网关本地就能预处理，减轻了SCADA主站的计算压力。

• 扩展性强：IG502还支持其他80余种工业协议，后续若要接入智能配电柜或环境监控传感器，只需在原有配置上新增采集器即可，无需更换硬件。

七、结语与互动

以上就是本次数据中心UPS无功补偿监控改造的全记录。从面对Modbus和IEC 61850异构协议的挠头，到看着电力监控系统大屏上实时刷新的功率因数曲线，整个过程走下来，深刻体会到边缘计算网关在现代电力监控中的"翻译官"价值。

如果你也在做类似的通信机房或数据中心动环改造，遇到协议不匹配、点表对不上的情况，欢迎在评论区留言交流。码字不易，觉得有用的话，点个赞 和收藏支持一下！
