【Linux系统】程序地址空间（初识）

一、内存空间的分布

[1. 基本分布情况](#1. 基本分布情况)

[2. 验证分布的正确性](#2. 验证分布的正确性)

二、进程地址空间

[1. 虚拟地址](#1. 虚拟地址)

[2. 初步理解进程地址空间](#2. 初步理解进程地址空间)

[3. 理解进程地址空间的细节](#3. 理解进程地址空间的细节)

[4. 关于页表](#4. 关于页表)

三、进程地址空间的意义

一、内存空间的分布

1. 基本分布情况

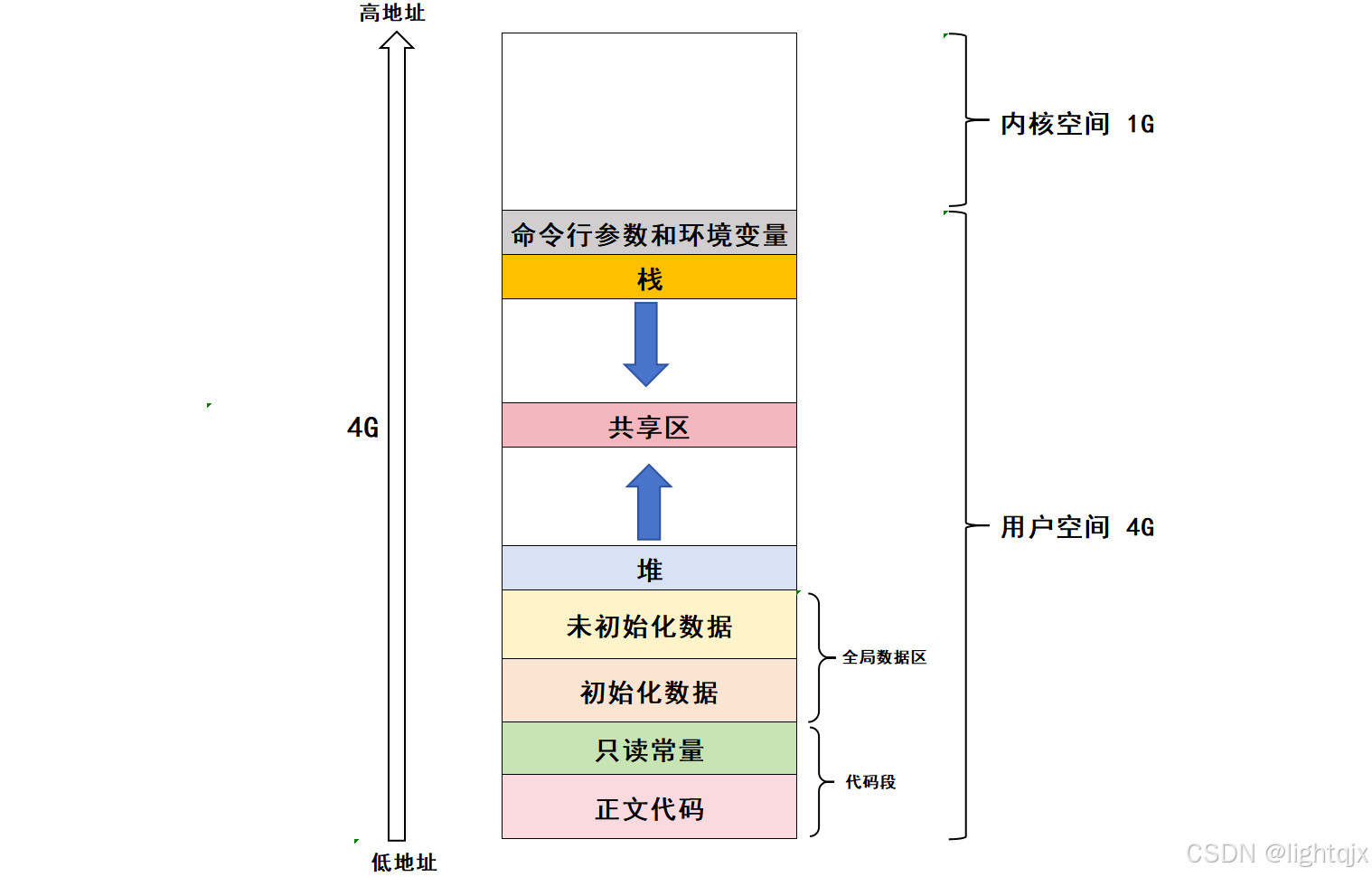

之前，在【C++】动态内存管理中，我们浅浅的提到过程序内存区域的基本划分，也就是如下这个图（以32位计算机为例）：

其中，从低地址到高地址，我们常常使用的到的区域如下：

代码段：通常存储的是可执行的代码和只读常量。

全局数据段 ：分为初始化数据（存放程序中已显式 初始化的全局变量和静态局部变量）和未初始化数据（存放程序中已声明但未显式初始化的全局变量和静态局部变量）。其生命周期贯穿整个程序运行期间。

堆区：用于动态内存分配。使用地址时，堆区是从低地址向高地址增长的。

栈区：用于存储函数调用时的局部变量、函数参数和返回地址。使用地址时，栈区是由高地址向低地址增长的。当函数调用结束时，其对应的栈帧会自动被释放。

命令行参数环境变量：存储程序启动时传入的命令行参数（如 argv）和环境变量（如PATH）。

而共享区、内核空间以后再谈。

2. 验证分布的正确性

我们可以使用C语言代码，就可以来验证一下上面这5个区域的位置关系，使用的代码如下所示：

cpp 复制代码

#include <stdio.h>
#include <stdlib.h>

int g_val1 = 1;
int g_val2;

int main(int argc, char *argv[], char *env[])
{
    // 代码段
    printf("code addr: %p\n", main); // 可执行代码
    const char* str = "hello world";
    printf("only read string addr: %p\n", str); // 只读常量

    // 全局数据区
    printf("init global value addr: %p\n", &g_val1); // 初始化全局变量
    printf("uninit global value addr: %p\n", &g_val2); // 未初始化全局变量

    // 堆-向上增长
    char *mem1 = (char*)malloc(100);
    char *mem2 = (char*)malloc(100);
    char *mem3 = (char*)malloc(100);
    printf("heap addr: %p\n", mem1);
    printf("heap addr: %p\n", mem2);
    printf("heap addr: %p\n", mem3);

    // 栈-向下增长
    int a;
    int b;
    int c;
    printf("stack addr: %p\n", &a);
    printf("stack addr: %p\n", &b);
    printf("stack addr: %p\n", &c);

    // 命令行参数和环境变量
    int i = 0;
    for(; argv[i]; i++)
        printf("argv[%d]: %p\n", i, argv[i]);

    for(i=0; env[i]; i++)
        printf("env[%d]: %p\n", i, env[i]);
    return 0;
}

运行结果如下：

cpp 复制代码

[qjx@iZ2vc2jyw3kvrn4om8j39lZ address_space]$ ./myproc -a -b -c -d
code addr: 0x40055d
only read string addr: 0x4007cf
init global value addr: 0x601034
uninit global value addr: 0x60103c
heap addr: 0x1ea1010
heap addr: 0x1ea1080
heap addr: 0x1ea10f0
stack addr: 0x7ffe2742ff24
stack addr: 0x7ffe2742ff20
stack addr: 0x7ffe2742ff1c
argv[0]: 0x7ffe274317e7
argv[1]: 0x7ffe274317f0
argv[2]: 0x7ffe274317f3
argv[3]: 0x7ffe274317f6
argv[4]: 0x7ffe274317f9
env[0]: 0x7ffe274317fc
env[1]: 0x7ffe27431811
env[2]: 0x7ffe27431832
env[3]: 0x7ffe2743183d
env[4]: 0x7ffe2743184d
env[5]: 0x7ffe2743185b
env[6]: 0x7ffe2743187d
env[7]: 0x7ffe2743188e
env[8]: 0x7ffe274318a1
env[9]: 0x7ffe274318aa
env[10]: 0x7ffe274318ed
env[11]: 0x7ffe27431e89
env[12]: 0x7ffe27431ea2
env[13]: 0x7ffe27431efc
env[14]: 0x7ffe27431f23
env[15]: 0x7ffe27431f34
env[16]: 0x7ffe27431f4b
env[17]: 0x7ffe27431f53
env[18]: 0x7ffe27431f62
env[19]: 0x7ffe27431f6e
env[20]: 0x7ffe27431fa2
env[21]: 0x7ffe27431fc5
env[22]: 0x7ffe27431fe4

说明：可以看到从代码段到栈，各个区域地址是从低地址到高地址的，符合上面那个图的结构。并且堆区地址在增大，栈区地址在减小。对于命令行参数和环境变量，可以得出，从低到高，先是命令行参数，再是环境变量。

除此之外，如果我们把static修饰的变量地址也打印出来的话（上面没写，可以自己验证），就会发现它位于全局数据区中，所以我们也可以得到一个语法验证：

static修饰的局部变量为什么可以一直保存？就是因为它被保存到了全局数据区，生命周期贯穿整个程序运行期间。

二、进程地址空间

注意：之后说的进程地址空间，程序地址空间，虚拟地址空间，其实都是一个东西。

1. 虚拟地址

之外，我们在说fork的时候，说到同一个变量名（也就是fork的返回值）是怎么让父子进程看到不用的内容的？对于这个问题。我们可以来看下面这个代码：

cpp 复制代码

#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>

int g_val = 100;

int main()
{
    pid_t id = fork();
    if(id == 0)
    {
        // 子进程
        int cnt = 5;
        while(1)
        {
            printf("I am child,  pid : %d, ppid : %d, 全局变量-> g_val: %d, &g_val: %p\n", getpid(), getppid(), g_val, &g_val);
            sleep(1);

            // 5秒后改变g_val的值
            cnt--;
            if(cnt == 0)
            {
                g_val = 200;
                printf("子进程改变g_val：100 --> 200\n");
            }
        }
    }
    else
    {
        // 父进程
        while(1)
        {
            printf("I am father, pid : %d, ppid : %d, 全局变量-> g_val: %d, &g_val: %p\n", getpid(), getppid(), g_val, &g_val);
            sleep(1);
        }
    }

    return 0;
}

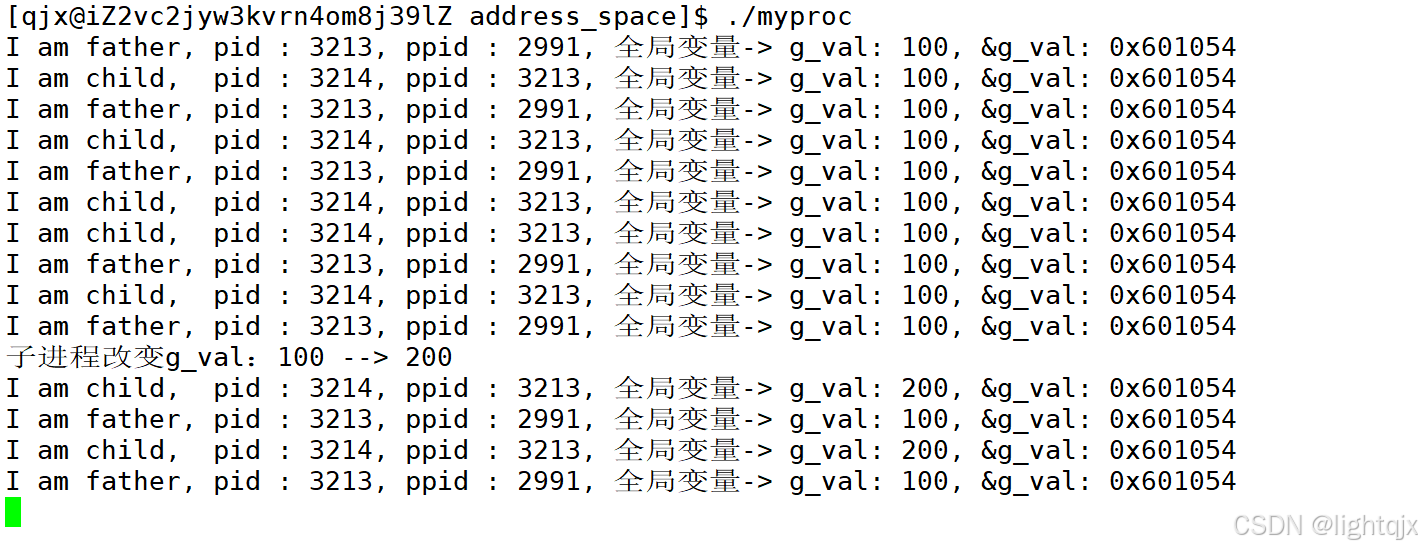

这段代码就让父子进程同时执行时，当子进程运行了5秒后，就修改这个全局变量的值，在观察对应的值与地址变化。运行结果如下所示：

我们知道，如果在fork之后，子进程要修改父进程的变量，就必须进行写时拷贝 ，理论上100和200这个两个变量的地址一个是不一样的。但这是就会发现很奇怪的现象：修改前后全局变量的值确实发生修改了，但是地址却是同一个。

但是怎么可能同一个变量，同一个地址，读取到了不同的值呢？所以这个地址就一定不是物理地址，如果这个地址是真实的物理地址 ，那么同一块物理内存不可能同时存储 100 和 200 两个值。因此，我们可以断定：程序打印出的地址一定不是物理地址。

在Linux下这种地址叫做 虚拟地址。

我们编写代码时看到的所有地址，本质上都是虚拟地址。
真正的物理地址由操作系统内核统一管理，对用户而言是不可见的。

这也解释了为什么父子进程拥有独立的内存空间（写时拷贝机制），却可以使用相同的虚拟地址。

所以本篇文章最开头的内存空间分布的图片并不是物理内存的分布，而是进程中的虚拟内存分布图。

2. 初步理解进程地址空间

对应每一个进程，都有它自己的一套进程地址空间 ，在它申请使用空间的时候，并不是直接使用物理地址上的空间，而是会间接通过进程地址空间上的虚拟地址和物理地址进行映射（映射的方法就是通过一个页表，页表可以理解成事一种映射关系）。

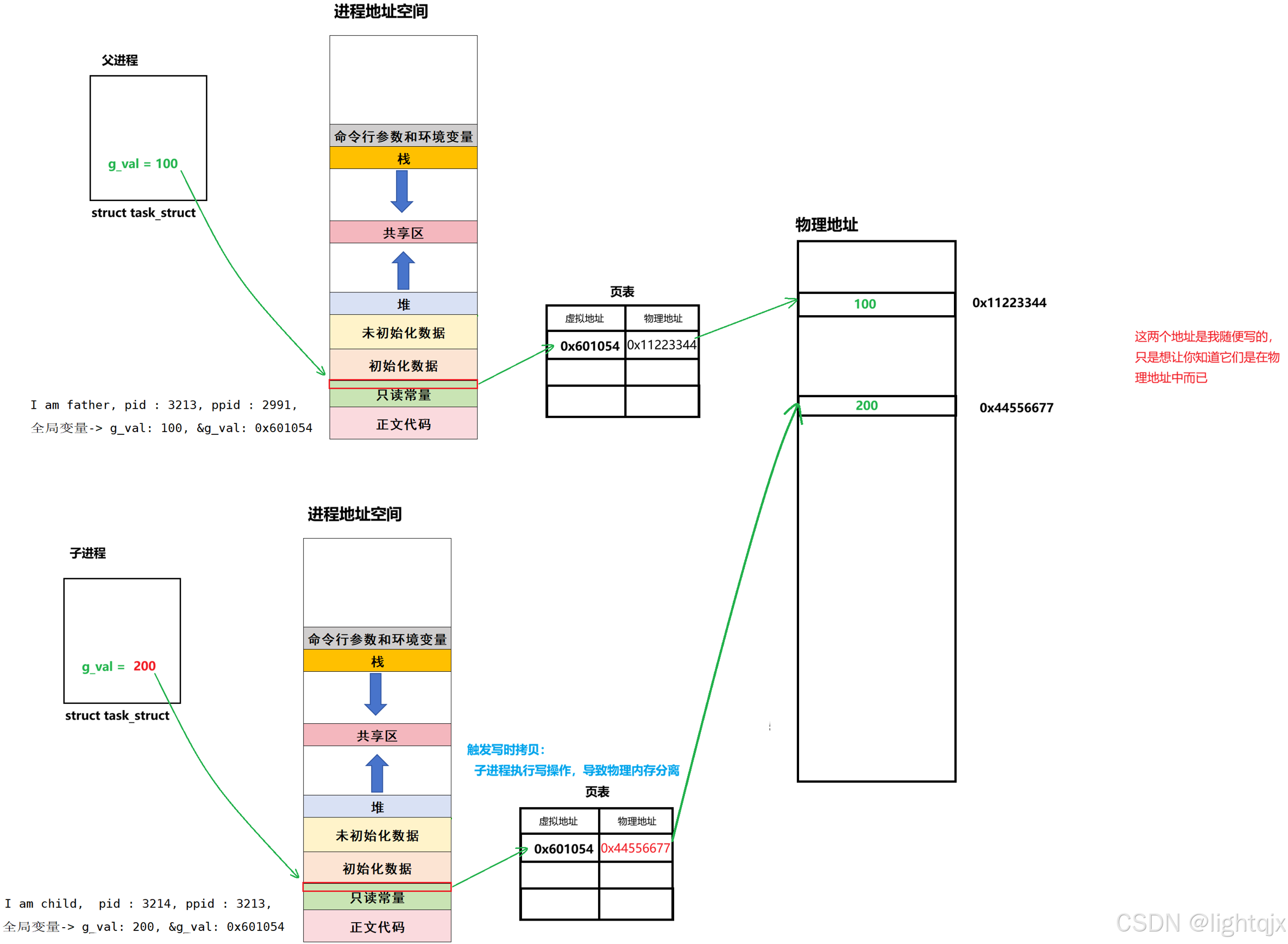

因此，在进程的视角中，只能看到虚拟地址；而物理内存的具体分配与管理，则完全由操作系统内核负责。通过下面这个图就可以很清晰的看出进程是怎么使用地址的了：

注意这里的"写时拷贝"机制： 当子进程试图修改原本与父进程共享的数据时，操作系统会在物理内存中分配一块新空间并复制数据，随后更新子进程页表的映射关系，使其指向这块新物理内存。在此过程中，子进程的虚拟地址保持不变。

3. 理解进程地址空间的细节

地址空间是什么？

如果是在32位的计算机中，则有32位的地址和数据总线，每一根总线只有0和1两个状态。这意味着CPU发出的地址信号也是32位的。因此，CPU能够寻址的内存范围是个字节，即 4GB。这个 0 到的编号范围，就被称为该系统的物理地址空间。

虽然 CPU 理论上能寻址 4GB 的物理空间，但在现代多任务操作系统中，如果让所有程序直接操作这 4GB 物理内存，会面临两个严重问题：

安全性缺失：一个程序可能会意外（或恶意）修改另一个程序的数据，甚至覆盖操作系统的核心代码，导致系统崩溃。
资源竞争 ：如果有两个程序都想使用 0x00001000 这个物理地址，谁该获得使用权？

为了解决这些问题，操作系统引入了进程地址空间。

进程地址空间

在现代操作系统中，操作系统给每一个进程都画了一个"大饼"，每个运行的进程都认为自己独占了整个 4GB 的内存空间，但实际上，每个进程都只是用多少，申请多少。这就是进程地址空间。

每个进程都有自己独立的页表 。进程 A 访问虚拟地址 0x1000，和进程 B 访问虚拟地址 0x1000，通过各自的页表映射后，实际上指向的是完全不同的物理内存块。

关于进程地址空间的区域划分

在典型的 32 位 Linux 系统中，虽然每个进程都有 4GB 的虚拟空间，但这并不意味着进程可以随意使用全部 4GB，这 4GB 空间被划分为两部分：内核空间和用户空间（就是开头的那个图）。

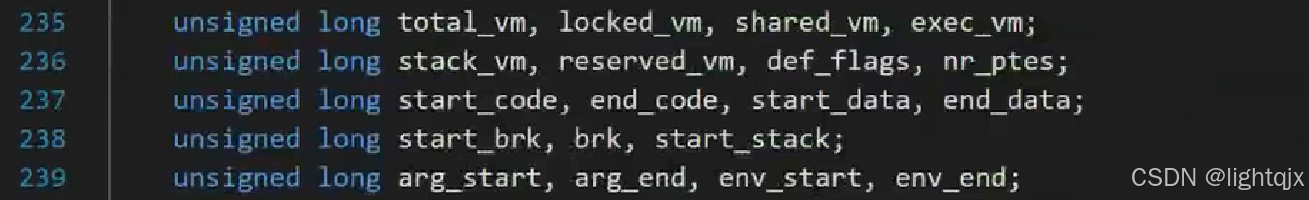

在Linux中，进程地址空间本质就是内核中的一个数据结构体对象，名字叫 mm_struct 。和PCB类似，它也是被操作系管理的（先描述，再组织）。而其中各个区域则都是通过start和end来标记范围进行区分的，关于mm_struct的源代码内容如下图所示：这些start和end都是在 mm_struct 结构体中定义的。

在Linux2.6的源码中，进程地址空间是在task_strcut中通过 mm_struct* mm ；指针来访问中。

通过上面的理解我们就知道了进程地址空间中是有区域划分的。

4. 关于页表

关于页表，这里有以下需要注意：

页表保存在哪？

在CUP中有一个cr3寄存器，它保存了当前进程的页表的地址，它页属于进程的上下文。所以，当进程切换的时候，页面页会跟着切换。

页表的标记位

页表除了虚拟地址和物理地址的映射，还有一些其他的标记位：权限位，在不在内存等。

对于权限位，比如常量区和代码区都是只读的，所以虚拟地址处于常量区和代码区的地址在页表中的权限位都是r；又比如全局数据区，它的数据是可度可写的，所以是 rw；......
对于在不在内存的标志，如果通过虚拟地址来查物理地址，发现该标志位（在不在内存的标志）表示的是不在内存，则会触发 "缺页中断" （具体的在内存管理模块再谈）。若在，则正常访问。

三、进程地址空间的意义

最后来看于进程地址空间和页表的意义。

1. 让进程一统一的视角看待内存结构。

每个进程都觉得自己拥有这个空间，因为每个进程都拥有自己独立的地址空间，这让它们产生了一种"独占内存"的错觉。例如，进程 A 和进程 B 访问同一个地址 0x100，虽然编号相同，但通过页表映射后，指向的是完全不同的物理位置，互不干扰。

如果没有虚拟地址空间，操作系统必须在 PCB 中记录代码和数据在物理内存中的具体碎片位置，管理极其复杂；如果有了虚拟地址空间，进程只需面对一个连续、线性的逻辑视图，无需关心底层物理存储的细节了。

2. 进程地址空间和页表可以进程安全检查。

当 CPU 拿着一个虚拟地址去访问内存时，它不能直接去物理内存找，必须先查页表。在这个过程中，会先在页表中检查这个地址是否有访问权限（比如是只读还是可读写）。如果程序试图访问不属于它的区域，或者以错误的方式访问（比如往只读的代码段写入数据），转换过程就会失败，触发异常，从而保护了物理内存和其他进程的数据。

将进程管理和内存管理解耦。

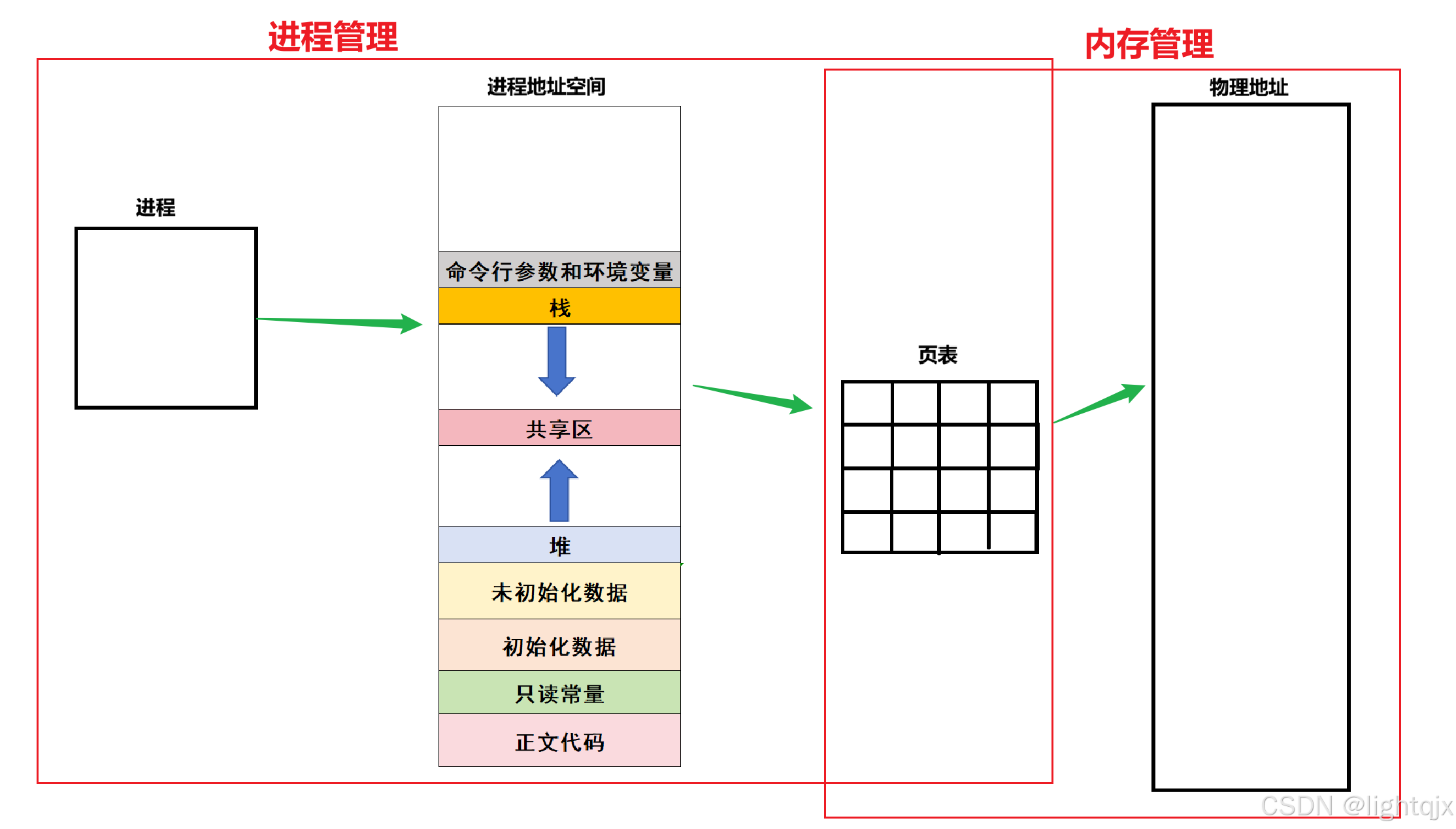

进程管理模块 只需要关注给进程分配了多少虚拟地址空间，不需要知道这它到底对应物理内存的哪一块，甚至不需要知道物理内存是否真的分配了；内存管理模块 则专注于物理内存的使用情况，它不在乎是哪个进程在使用，只在乎物理页框的分配与回收。如图所示：解耦后，进程启动时，内存管理模块甚至可以不分配任何物理内存。它只是在虚拟空间里建立了映射关系。只有当 CPU 真正去访问某个虚拟地址，发现没有对应的物理页时（触发缺页中断），内存管理模块才会介入，临时分配一块物理内存并建立映射。这意味着进程可以在物理内存极度紧张的情况下依然能够"存在"和"运行"，极大地提高了系统的并发能力。

并且解耦之后，对进程而言，它看到的永远是连续的、完美的线性地址空间。无论物理内存多么支离破碎，进程都不需要编写复杂的算法去适应物理内存的布局。

以上便是我们对进程地址空间进行的一次初步认识，解决了为什么一个变量会有两个不同的值的问题？知道了进程地址空间和页表是干什么的，以及关于Linux源代码中进程地址空间的mm_struct认识。后续还会有跟深入的认识...
