Ethernet IP转Modbus RTU开发中,UART串口、PHY电路和伺服集成常见问题解析

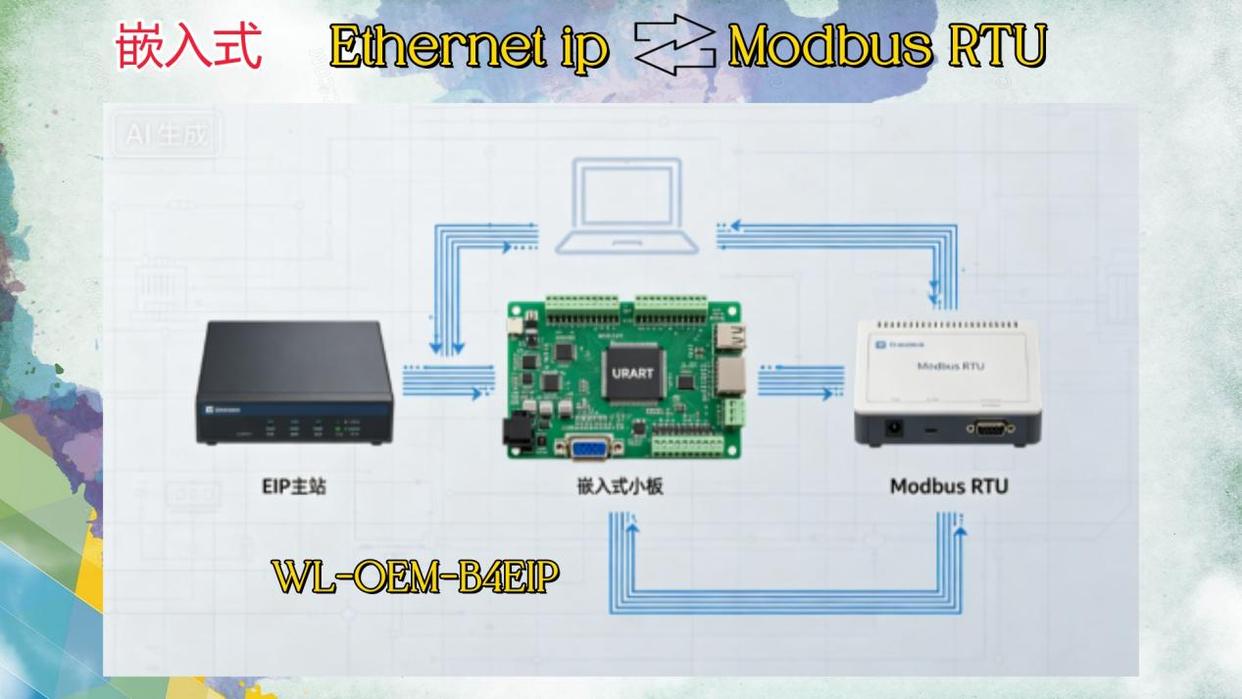

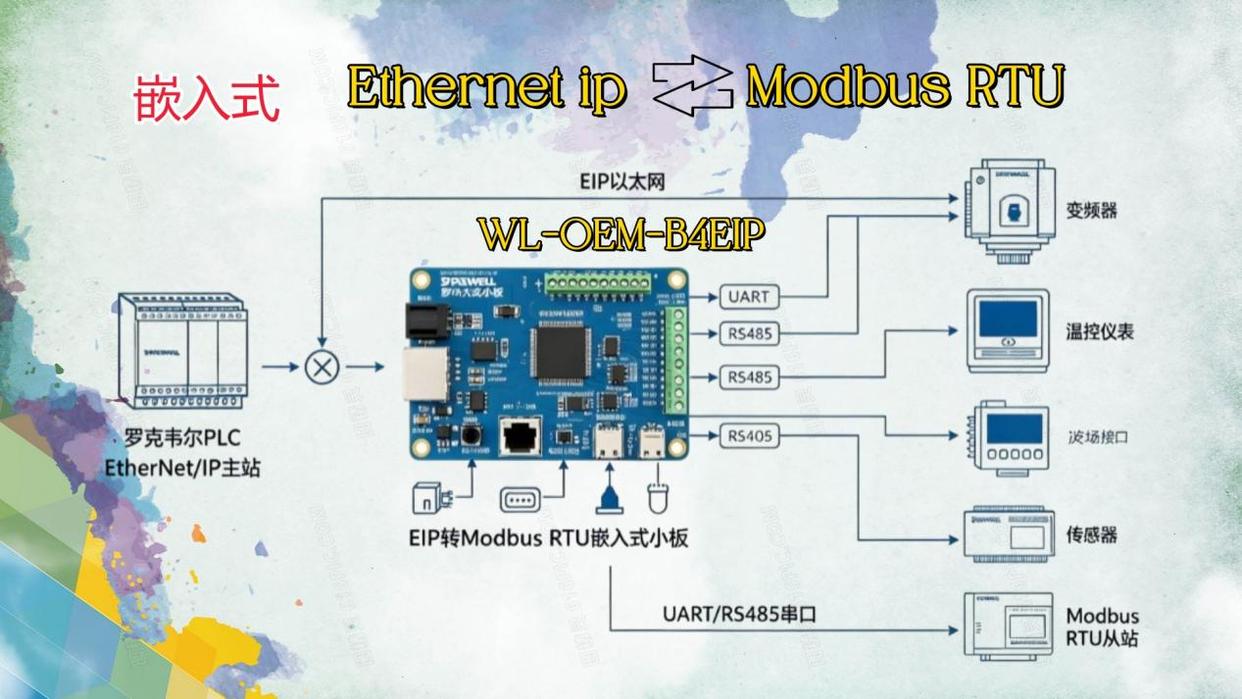

在工业自动化项目中,不同通信协议设备之间的数据互联非常常见。例如上位控制系统采用Ethernet IP通信,而内嵌转换小板的伺服器、现场仪表采用Modbus RTU通信时,需要通过嵌入式小板实现协议转换。

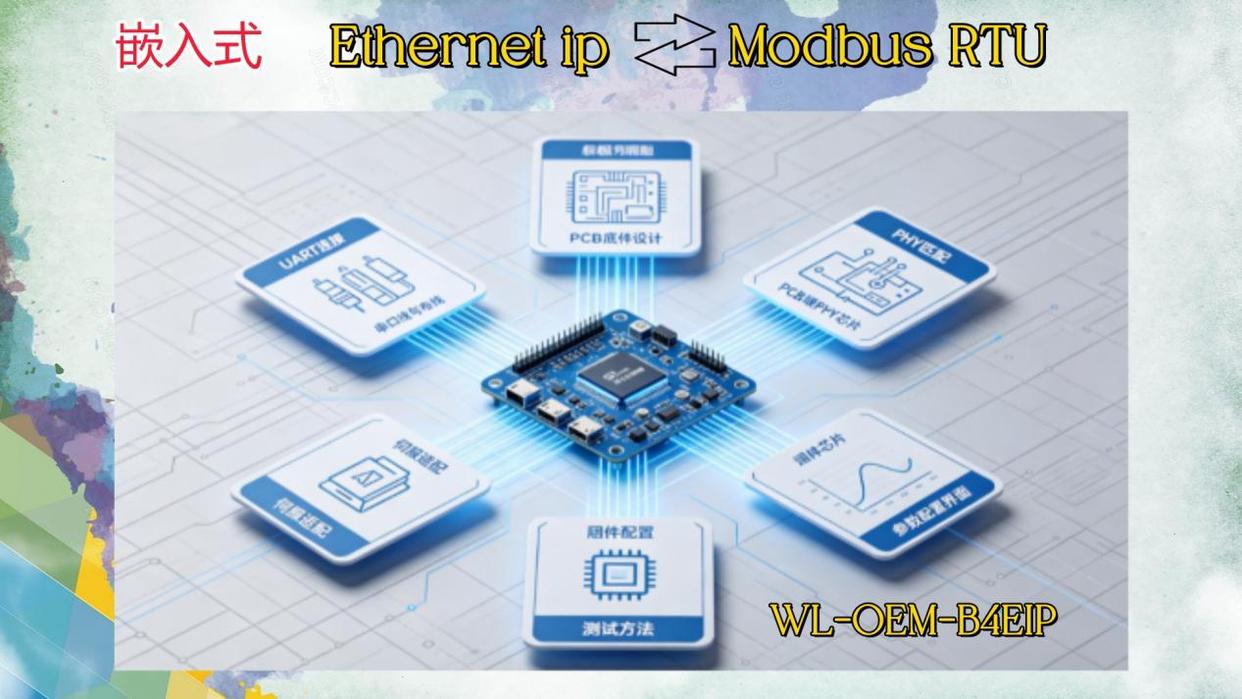

实际开发过程中WL-OEM-B4EIP,问题通常集中在UART连接、底板硬件设计、PHY匹配、伺服适配、固件配置和测试方法等方面。

UART连接需要采用交叉方式:

WL-OEM-B4EIP,Modbus RTU设备TX连接小板RX,Modbus RTU设备RX连接小板TX,同时双方GND连接。

部分嵌入式小板的协议转换UART属于专用通讯接口,并非普通调试串口,不能直接通过电脑串口助手测试,需要结合Ethernet IP主站和Modbus设备进行完整链路验证。

底板设计时需要注意,不应随意增加UART及伺服信号的上下拉电阻或跳线,否则可能影响信号电平。

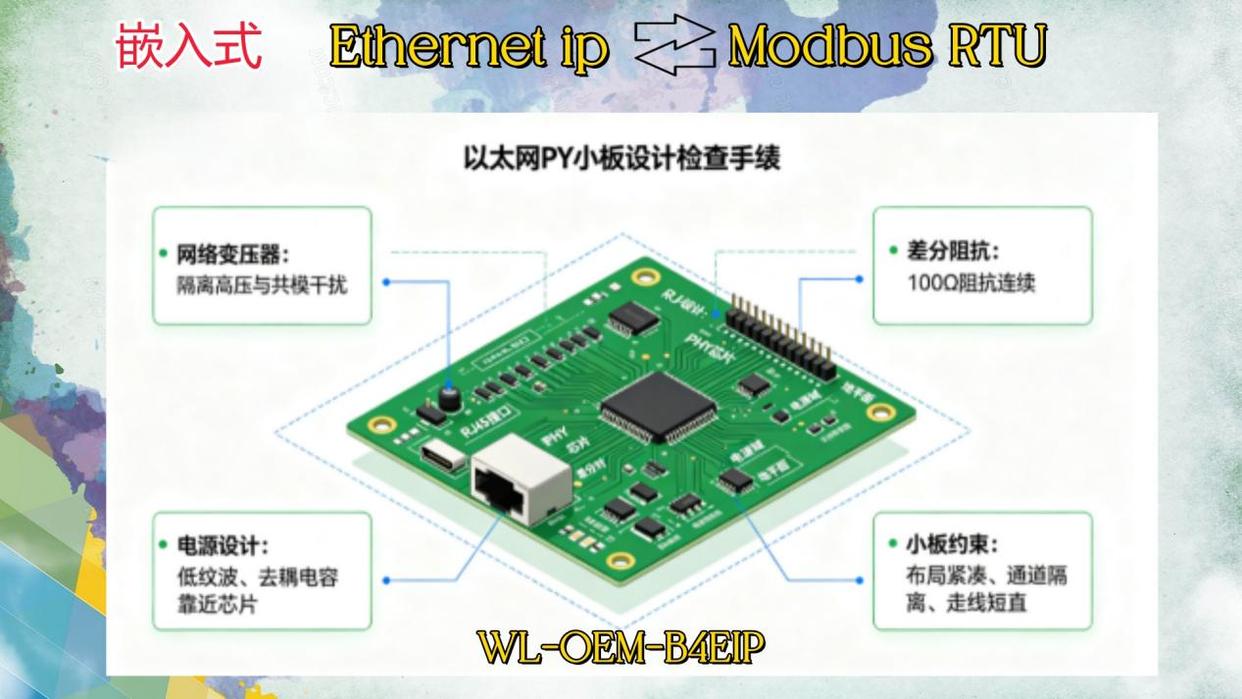

以太网PHY设计也需要匹配小板要求,包括网络变压器、电源设计、差分阻抗等。

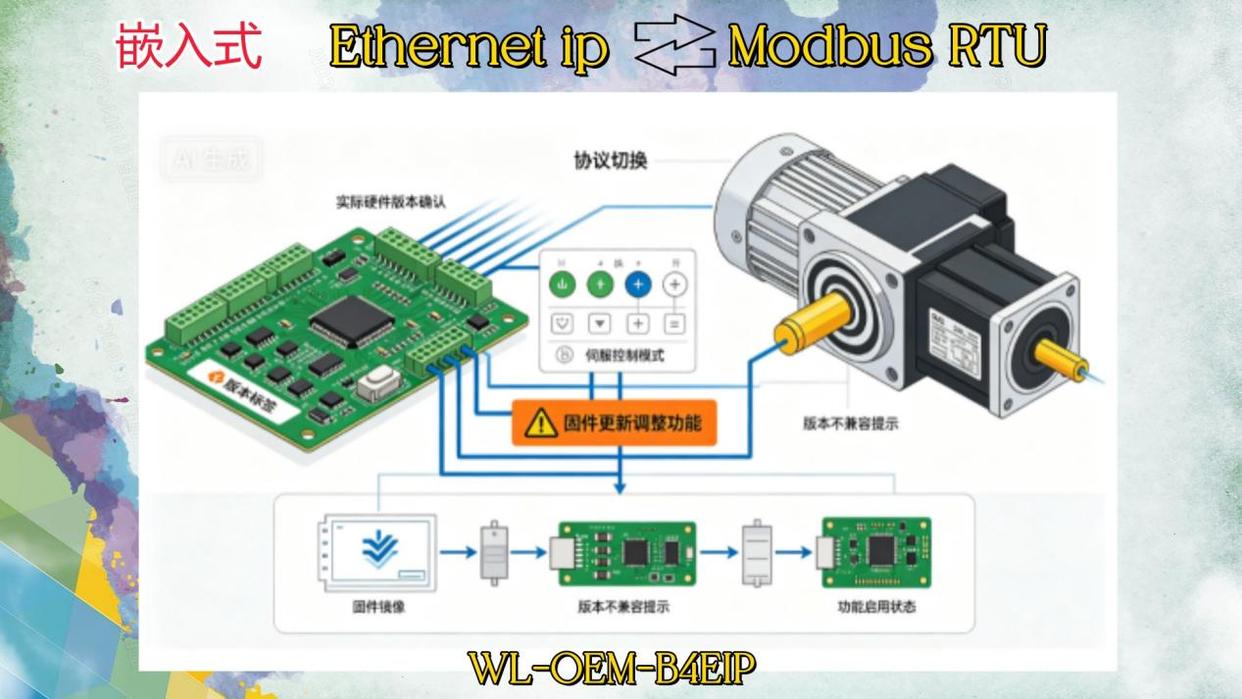

协议切换与伺服控制模式需要根据实际硬件版本确认,部分版本通过固件更新实现功能调整。

工业通信与伺服集成项目最终需要通过上位系统长时间运行测试验证通讯与控制状态。

总结:

Ethernet IP转Modbus RTU(WL-OEM-B4EIP)及嵌入式伺服集成项目涉及硬件、软件、协议和测试多个环节,前期确认接口规范和功能边界,可以减少调试风险。
