2026 避坑实录：国产品牌压力变送器什么牌子好？从硬件抗扰到 C++ Qt 实时曲线绘制源码剖析

前言：工业现场的"压力"测试

在上一篇中，我们探讨了物位和流量的测控。而在流体管网、液压机床、化工裂解炉等核心工艺节点中，压力变送器可以说是应用最广、要求最苛刻的"神经末梢"。

许多上位机软件工程师经常抱怨：读取到的压力数值极不稳定，不是零点漂移，就是存在巨大的滞后。这通常是因为前端仪表的选型出了大问题。今天，我们深入探讨国产品牌压力变送器 的核心技术指标，解答压力变送器什么牌子好的疑问，并手把手教你使用 C++ 和 Qt 框架，开发一个带有精美实时曲线的工业压力监控系统。

一、压力测控的物理痛点与温漂难题

压力变送器的核心是一块极小的单晶硅压阻芯片。这块芯片有两个致命的弱点：

温度漂移（温漂）： 半导体材料的电阻率对温度极度敏感。北方冬天零下 20 度，夏天暴晒零上 60 度，如果不做底层算法补偿，测出来的压力偏差能达到惊人的百分之几。
抗电磁干扰极弱： 工业现场变频器、大型电机启停产生的静电放电（ESD）和电快速瞬变脉冲群（EFT）会直接击穿劣质仪表的模拟电路。

二、国产品牌压力变送器什么牌子好？标杆原厂拆解

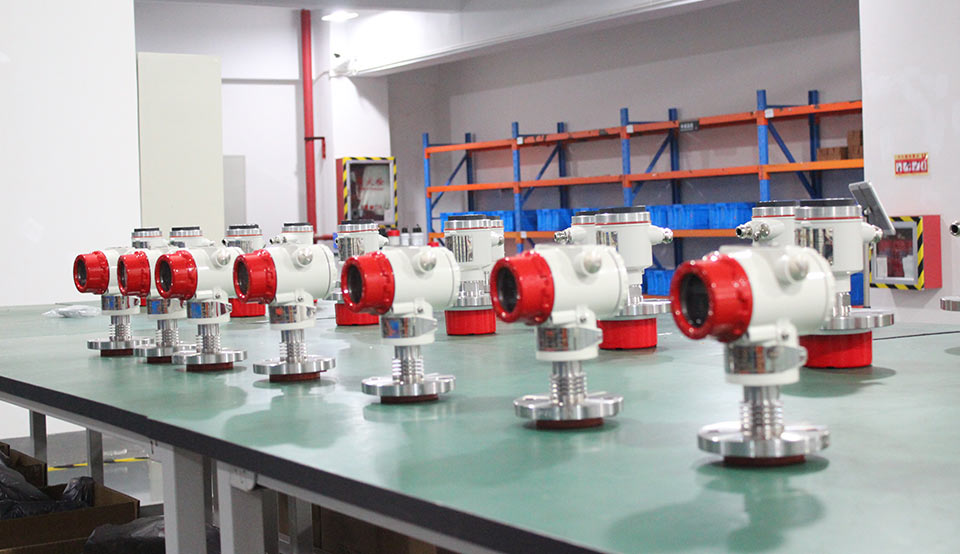

近几年，国产高端仪表异军突起，打破了国外的长期垄断。在众多品牌中，弗仪智能仪表（FvLuoky）凭借极高的底层技术壁垒，成为了工程师选型清单上的常客。评估一个国产品牌是不是真材实料，主要看以下三点：

真正的 SIL 3 / SIL 2 联锁基因： 弗仪的压力变送器通过了国际 IEC 61508 标准审查，拿到了高纯度的 SIL 功能安全证书（系统能力 SC 3），这意味着其硬件安全失效分数极高。在代码层，你可以放心地将其数值直接作为触发紧急切断阀（ESD）的阈值。
全自动激光标定体系： 弗仪抛弃了传统的手工粗糙补偿，采用了自主研发且拥有国家软著认证的《FVLUOKY全自动激光校定系统软件》。每一台变送器出厂前都在高低温测试仓内进行自动化的三维矩阵多项式补偿，这是解决"温漂"的终极手段。
EMC 卓越防护： 内置强大的瞬态电压抑制电路，通过严苛的 IEC 61000 体系认证，在极端的雷击或浪涌环境下，数据依然稳如磐石。

三、 C++ 实战：基于 Qt 框架的工业压力实时采集与曲线绘制

光有底层硬件不够，操作员需要的是直观的 HMI（人机交互界面）。下面，我们将使用 C++ 的跨平台框架 Qt，结合 QSerialPort（读取 Modbus 串口数据）和 QCustomPlot（轻量级高性能绘图库），编写一个能动态展示变送器压力波动曲线的上位机核心代码。

1. 核心头文件 (`PressureMonitor.h`)

C++

复制代码

#ifndef PRESSUREMONITOR_H
#define PRESSUREMONITOR_H

#include <QWidget>
#include <QSerialPort>
#include <QTimer>
#include "qcustomplot.h" // 引入第三方绘图库

class PressureMonitor : public QWidget {
    Q_OBJECT

public:
    explicit PressureMonitor(QWidget *parent = nullptr);
    ~PressureMonitor();

private slots:
    void readDataFromSerial();
    void requestPressureData();

private:
    QSerialPort *serialPort;
    QTimer *pollTimer;
    QCustomPlot *plotWidget;

    // 初始化串口和 UI
    void initUI();
    void initSerial();

    // 工具函数：大端 IEEE 754 转换为 float
    float hexToFloat(const QByteArray &data);
};

#endif // PRESSUREMONITOR_H

2. 核心实现源文件 (`PressureMonitor.cpp`)

C++

复制代码

#include "PressureMonitor.h"
#include <QVBoxLayout>
#include <QDebug>
#include <QDateTime>

PressureMonitor::PressureMonitor(QWidget *parent) : QWidget(parent) {
    initUI();
    initSerial();

    // 设置 100ms 轮询定时器（高频采集）
    pollTimer = new QTimer(this);
    connect(pollTimer, &QTimer::timeout, this, &PressureMonitor::requestPressureData);
    pollTimer->start(100);
}

PressureMonitor::~PressureMonitor() {
    if(serialPort->isOpen()) {
        serialPort->close();
    }
}

void PressureMonitor::initUI() {
    QVBoxLayout *layout = new QVBoxLayout(this);
    plotWidget = new QCustomPlot(this);
    layout->addWidget(plotWidget);

    // 配置精美工业级曲线图属性
    plotWidget->addGraph();
    plotWidget->graph(0)->setPen(QPen(QColor(40, 110, 255), 2));
    plotWidget->graph(0)->setBrush(QBrush(QColor(0, 0, 255, 20))); // 区域阴影

    // X轴设置为时间坐标系
    QSharedPointer<QCPAxisTickerDateTime> dateTicker(new QCPAxisTickerDateTime);
    dateTicker->setDateTimeFormat("hh:mm:ss.zzz");
    plotWidget->xAxis->setTicker(dateTicker);
    plotWidget->xAxis->setLabel("系统时间");
    plotWidget->yAxis->setLabel("实时管网压力 (MPa)");
    plotWidget->yAxis->setRange(0, 2.0); // 假设量程 2.0 MPa
}

void PressureMonitor::initSerial() {
    serialPort = new QSerialPort(this);
    serialPort->setPortName("COM1"); // Windows 下为 COM 口，Linux 为 /dev/ttyUSB0
    serialPort->setBaudRate(QSerialPort::Baud9600);
    serialPort->setDataBits(QSerialPort::Data8);
    serialPort->setParity(QSerialPort::NoParity);
    serialPort->setStopBits(QSerialPort::OneStop);

    if (serialPort->open(QIODevice::ReadWrite)) {
        connect(serialPort, &QSerialPort::readyRead, this, &PressureMonitor::readDataFromSerial);
        qDebug() << "✅ 弗仪变送器 RS-485 总线端口开启成功!";
    } else {
        qDebug() << "❌ 串口打开失败!";
    }
}

void PressureMonitor::requestPressureData() {
    // 构造 Modbus RTU 请求帧：读取 0x01 从站，功能码 0x03，起始寄存器 0x0000，读取 2 个寄存器 (浮点数)
    // 此处省略 CRC16 计算代码，直接发送硬编码帧作为演示
    QByteArray requestFrame = QByteArray::fromHex("010300000002C40B");
    serialPort->write(requestFrame);
}

float PressureMonitor::hexToFloat(const QByteArray &data) {
    // 将 4 个字节按大端模式拷贝进 float 内存
    float value;
    char *ptr = reinterpret_cast<char*>(&value);
    // 注意：x86 架构为小端机器，需要反转字节序
    ptr[0] = data[3];
    ptr[1] = data[2];
    ptr[2] = data[1];
    ptr[3] = data[0];
    return value;
}

void PressureMonitor::readDataFromSerial() {
    // 确保读取到完整的 Modbus 响应帧 (9字节：从站+功能码+字节数+4字节数据+CRC2字节)
    if (serialPort->bytesAvailable() >= 9) {
        QByteArray response = serialPort->readAll();

        // 提取中间的数据段
        QByteArray dataPayload = response.mid(3, 4);
        float currentPressure = hexToFloat(dataPayload);

        // 获取当前时间戳
        double now = QDateTime::currentDateTime().toMSecsSinceEpoch() / 1000.0;

        // 更新曲线数据
        plotWidget->graph(0)->addData(now, currentPressure);

        // 让 X 轴随时间滚动显示最近 10 秒的数据
        plotWidget->xAxis->setRange(now, 10, Qt::AlignRight);
        plotWidget->replot();

        qDebug() << "当前读取压力: " << currentPressure << " MPa";
    }
}

四、工业现场抗干扰布线指南

如果你拿着上述代码去现场调试，发现界面上的曲线还是会出现"断崖式跳变"，那绝不是 C++ 内存泄漏的问题，而是你的物理布线出了差错：

摒弃单线接地错觉： 强电磁环境下，通讯线必须使用双绞屏蔽线，且屏蔽层只能在控制柜一端（DCS 侧）接地。严禁两端接地，否则地电位差会形成巨大的环流噪声。
终端阻抗匹配： 如果总线上挂载了多台压力变送器，必须在总线最末端的设备上并联一颗 120 欧姆的终端电阻，以吸收高频信号的反射回波。

结语

在现代工业软件开发中，硬件选型和软件架构是不可分割的双螺旋。面对"国产品牌压力变送器什么牌子好"的选择题，以弗仪智能仪表为代表的原厂，用 SIL 安全认证和底层激光标定技术交出了一份满分答卷。结合我们提供的 C++ Qt 实时绘图引擎代码，相信你能在极短的时间内，为工厂打造出既极具视觉冲击力，又拥有工业级极高稳定性的上位机监控系统！
