在笔记本电源、便携数码、锂电池供电设备的硬件设计中，60V 低压 SOT23 封装 N 沟道 MOS 是负载开关、DC-DC 转换、电池保护电路的刚需器件。长期以来，AO3422 凭借低导通内阻、小型化封装成为行业通用标杆型号，但供应链波动、交期不稳定、成本上浮等问题，持续困扰硬件研发与采购团队。
为解决行业选型痛点，深圳市杰盛微半导体（JSMSEMI） 依托自研高密度沟槽 Trench 工艺，全新推出JSM3422 N 沟道增强型 MOSFET，电气参数、引脚定义、SOT23-3L 封装与 AO3422 完全对标，PCB 无需改版、量产产线无需调整，实现一站式国产化替代。本文从品牌实力、产品工艺、核心参数、应用场景、量产可靠性五大维度，全面拆解 JSM3422 产品优势，为工程师提供完整选型参考。
一、品牌实力：杰盛微，国产功率半导体可靠自研厂商
深圳市杰盛微半导体（JSMSEMI）是聚焦功率分立器件、电源管理芯片研发制造的高新技术企业，核心研发团队由海归博士与十余年功率半导体行业专家组成，搭建了芯片设计、晶圆工艺、封装测试全流程自主管控体系，全系列产品通过 ISO9001 质量管理体系、SGS RoHS 环保认证，满足海内外消费电子、工控、数码设备量产标准。
公司深耕低压 MOS 赛道多年，持续迭代沟槽 MOS 工艺，针对 SOT23 小型贴片器件优化芯片胞元结构，在导通损耗、开关速度、高温稳定性三大核心指标上持续精进。区别于流通贸易型企业，杰盛微具备原厂技术支持、现货稳定交付、参数定制优化三大核心优势，可为客户提供样品测试、电路仿真、量产可靠性测试一站式配套服务，彻底解决进口型号断货、技术响应滞后的行业难题。
当前国产替代浪潮下，杰盛微全系列 SOT23 封装 MOS 已批量配套笔记本电脑、蓝牙耳机、便携储能、手持仪器等终端客户，经过数十万套整机长时间老化验证，性能与稳定性达到国际一线器件同等水准。本次发布的 JSM3422，是针对经典型号 AO3422 量身打造的平替方案，兼顾高性能、低成本、供货稳定三大核心需求。
二、产品工艺与基础定义：同源工艺，封装引脚 1:1 兼容
1. 核心制造工艺

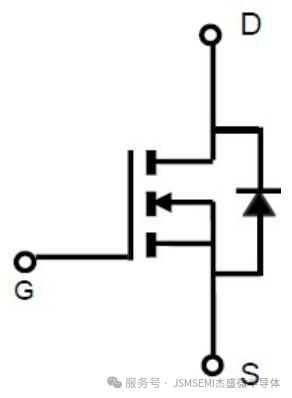

JSM3422 采用高密度先进沟槽 Trench 工艺制造，芯片内部优化单位面积胞元密度，从底层结构降低导通损耗，完美适配低压、低功耗、小型化贴片电路设计需求。作为 N 沟道增强型逻辑功率 MOS，器件内置源漏续流体二极管，可承担感性负载续流、反向电压防护功能，单颗器件即可简化外围电路设计。
2. 封装与引脚定义（完全对标 AO3422）

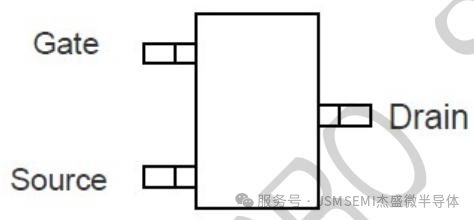

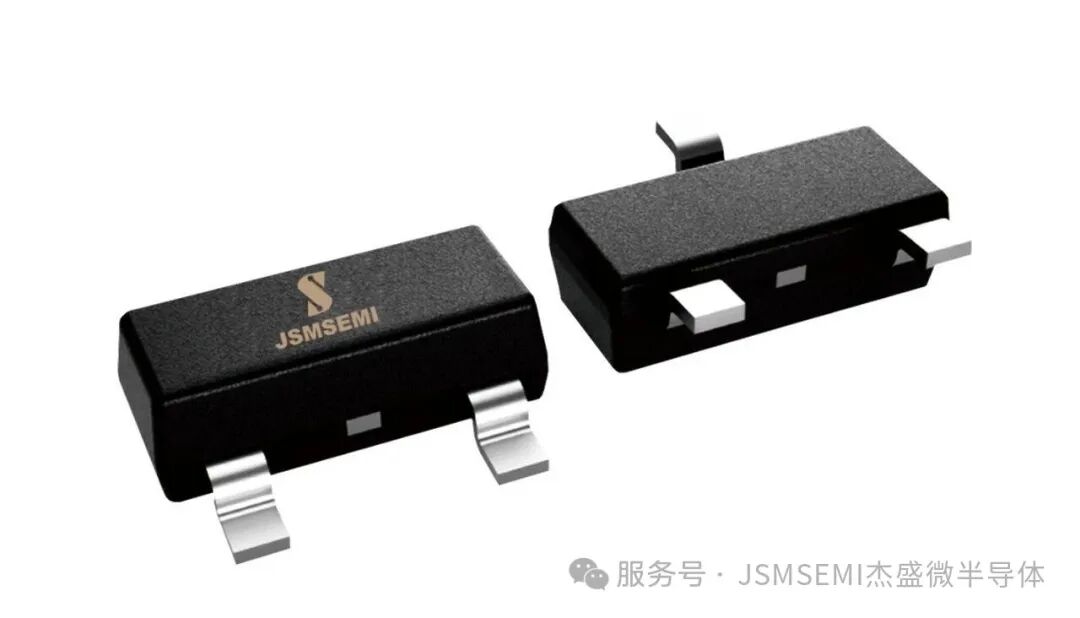

封装规格：标准 SOT23-3L 贴片封装，整机 PCB 焊盘、钢网、贴片机参数无需任何修改，直接兼容原有 AO3422 生产方案。 顶视引脚排布（统一标准）：
-
左上引脚：Gate 栅极（G）
-
左下引脚：Source 源极（S）
-
右侧单引脚：Drain 漏极（D）
引脚定义、封装外形、机械尺寸与对标型号完全一致，硬件工程师无需重新画 PCB、无需重新开钢网，大幅缩短项目替换周期，降低改版带来的研发、打样成本。
3. 基础核心亮点
-
额定 60V 耐压、3A 连续电流，脉冲峰值电流可达 10A，覆盖绝大多数低压便携设备功率需求；
-
超低导通内阻，4.5V/10V 两种主流驱动电压下损耗表现优异；
-
开关速度快、栅极电荷低，适配高频 PWM DC-DC 转换电路；
-
全规格 RoHS 无铅环保，符合全球电子产品出口标准；
-
SOT23 极小体积，适配超薄笔记本、小型便携数码紧凑化布局。
三、硬核参数全解析，对标 AO3422 性能无缩水
（一）绝对最大额定值（TA=25℃，器件应力安全上限）
所有极限参数与对标型号保持统一，电路应力裕量设计无需调整：
-
漏源耐压 V₍DSS₎：60V，抵御电路开关尖峰、电池反向冲击；
-
栅源耐压 V₍GSS₎：±20V，兼容 3.3V/4.5V/10V 全主流驱动电压；
-
连续漏极电流 I_D（TJ=150℃）：3A，长期稳定工作推荐降额 50% 以内；
-
脉冲峰值电流 I_DM：10A，应对电容上电、电机启动瞬时大电流；
-
体二极管连续正向电流 I_S：1A，满足续流回路设计；
-
封装耗散功率 P_D：25℃环境 1.25W，75℃环境 0.8W；
-
工作结温区间：-55℃~150℃，高低温户外、便携设备均可稳定运行。
（二）静态电气参数（25℃常温标准测试条件）
导通内阻是低压 MOS 核心选型指标，JSM3422 实测数据与对标型号高度匹配：
-
VGS=10V、ID=3A 工况：典型 R_DS (ON)=70mΩ，最大不超过 90mΩ；
-
VGS=4.5V、ID=3A 工况：典型 R_DS (ON)=78mΩ，最大不超过 110mΩ； 针对 3.3V 低压 MCU 驱动场景，器件开启阈值 V_GS (th) 区间 0.6V~2V，低电压即可完全导通，不会出现驱动不足、内阻飙升、整机发热严重问题。
同时器件关断漏电流控制严苛：VGS=0V、60V 耐压下常温 I_DSS≤1μA，高温 85℃仅 5μA，电池待机功耗极低，有效延长便携设备续航。体二极管正向压降典型 0.8V，反向续流损耗更低，减少二极管发热。
（三）动态开关参数，适配高频电源电路
很多工程师选型只关注导通内阻，忽略开关损耗，高频 DC-DC 场景易出现整机效率下跌。JSM3422 优化栅极电荷与寄生电容：
-
总栅电荷 Qg 典型 2.1nC，栅极驱动功耗低，MCU 无需大电流驱动电路；
-
开通延迟 3.6ns、上升时间 3.5ns，关断速度快，高频开关损耗大幅降低；
-
输入 / 输出 / 反向传输电容参数均衡，电路 EMI 干扰更容易整改。
（四）热性能与安全工作区
结到环境热阻 RθJA 典型 62.5℃/W，小封装下散热表现优异；规格书配套完整 SOA 安全工作区曲线、瞬态热阻抗曲线，工程师可精准核算不同脉冲宽度、负载电流下器件温升，规避高温失效风险。器件导通电阻具备正温度系数，负载越大内阻小幅上升，天然具备电流自限流特性，降低热失控烧毁概率，提升整机可靠性。
四、四大核心应用场景，精准匹配行业需求
1. 笔记本电脑电源管理
笔记本内部多路降压 DC-DC、电池充放电开关、接口负载保护电路，是 60V SOT23 MOS 最主流应用。JSM3422 低内阻特性减少电源通路发热，提升整机续航；超快开关速度优化电源转换效率，降低机身表面温度，适配超薄本狭小散热空间设计。
2. 全品类便携式电子设备
蓝牙耳机、手持检测仪、便携充电宝、智能穿戴、小型美容仪等电池供电产品，设备体积受限、对功耗敏感。SOT23 微型封装节省 PCB 空间，极低关断漏电流大幅降低待机耗电，延长单次充电使用时长。
3. 锂电池供电系统保护电路
多串锂电保护板、电池均衡开关、充放电控制回路，60V 耐压可覆盖多串锂电电压波动，10A 脉冲电流可承受电池短路瞬时冲击，配合体二极管实现反向防灌流，提升电池系统安全系数。
4. 低压小型 PWM 开关控制电路
小型 LED 调光、微型电机驱动、信号切换开关等场景，4.5V 低压驱动友好，适配通用 MCU IO 口直接驱动，无需额外栅极驱动芯片，简化外围电路、降低物料成本。
五、量产可靠性：从焊接到防静电，全流程适配工厂生产
1. 标准化回流焊 / 波峰焊工艺兼容
杰盛微 JSM3422 规格书提供完整无铅、有铅两套回流焊温度曲线，峰值温度、保温时长、升降温速率均符合行业通用标准，现有产线无需调整温区参数即可批量生产：
-
无铅制程峰值 260℃，217℃以上保温 60~150s；
-
有铅制程峰值 240℃，适配传统锡膏产线； 波峰焊浸锡时长 5s±1s，耐受高温焊接冲击，不会出现芯片分层、引脚虚焊不良。器件存储温湿度标准 10~35℃、湿度 65%±15%，常规仓储环境无需特殊防潮设备。
2. ESD 防静电防护规范
MOS 栅极氧化层轻薄，静电极易造成隐性失效，杰盛微出厂全系列器件做防静电包装，同时原厂规范完整操作指引：产线焊接、装配、测试工位必须配备静电手环、防静电台面，避免静电损伤导致批量不良。经过批量客户验证，JSM3422 静电耐受性能稳定，批量生产不良率控制在行业领先水平。
3. 严苛出厂品控体系
每一批次 JSM3422 均经过全参数电性测试、高温老化、雪崩耐受抽检，导通电阻、耐压、阈值电压、开关参数 100% 检测，剔除参数偏移器件，保障整机长期稳定运行；原厂提供完整 SGS、RoHS 检测报告，支持客户第三方第三方复测，满足海内外产品认证需求。
六、工程师选型替换 FAQ，解决替换顾虑
Q1：替换 AO3422 需要改 PCB 吗？
A1：完全不需要。JSM3422 封装 SOT23-3L、引脚顺序、机械尺寸与对标型号 1:1 一致，原有焊盘、钢网、贴片程序直接沿用，零改版成本。
Q2：4.5V 低压驱动会不会内阻变大、发热严重？
A2：器件针对低压驱动优化，VGS=4.5V 工况典型内阻仅 78mΩ，同规格产品中处于上游水平，常规 3A 以内持续工作温升可控，适合锂电 3.7V 升压、MCU 3.3V IO 驱动场景。
Q3：供货稳定性如何？能否大批量长期交付？
A3：杰盛微自有封装产线，常备 JSM3422 标准卷带现货，支持千片样品、十万级大批量订单，交期稳定，不受海外原厂产能、物流波动影响，保障客户项目持续量产。
Q4：高温环境长时间工作会不会参数漂移？
A4：规格书配套完整温度特性曲线，125℃高温下器件仍保持稳定导通性能，结温 150℃为极限阈值，常规产品设计降额使用后，车载、户外便携设备均可稳定工作。
