1. 引言
在LabVIEW开发中，我们经常需要解析固件文件（如S19、HEX格式）并将其用于后续的刷写或数据分析。为了提高代码的复用性和可维护性，我们通常会将核心解析逻辑封装为一个子VI（SubVI），然后由主VI调用。
这样做的好处有：
-
模块化：解析功能独立，便于测试和修改。
-
复用性：可以在多个项目或VI中重复使用同一个子VI。
-
界面简洁：主VI只负责用户交互（选择文件、显示结果），逻辑层与界面层分离。
本文将以一个实际案例，手把手教你如何将解析S19/HEX文件的VI封装为子VI，并编写一个简洁的主VI来调用它。主VI的面板只包含四个核心控件：
-
DLL路径
-
S19/HEX文件路径
-
数据显示（Buffer）
-
数据大小
2. 整体设计思路
我们将创建两个VI：
-
子VI（
HexS19Parser.vi）：-
输入：DLL路径（Path）、固件文件路径（Path）
-
输出：数据大小（U32或U64）、数据Buffer（U8数组）、错误信息（String）、返回值（I32）
-
内部调用DLL的
ParseS19File/ParseHexFile和GetDataAtAddress函数，完成解析并返回完整固件数据。
-
-
主VI（
Main.vi）：-
前面板：四个显示控件（DLL路径、文件路径、数据大小、数据Buffer），三个按钮（选择DLL、选择文件、解析）。
-
程序框图：使用事件结构响应按钮点击，通过文件对话框选择文件，调用子VI解析并显示结果。
-
这样，主VI只负责UI，子VI负责逻辑，清晰解耦。
3. 创建子VI（HexS19Parser.vi）
3.1 新建VI并保存
-
启动LabVIEW，点击"创建项目"或直接新建VI。
-
按
Ctrl+S保存，命名为HexS19Parser.vi。

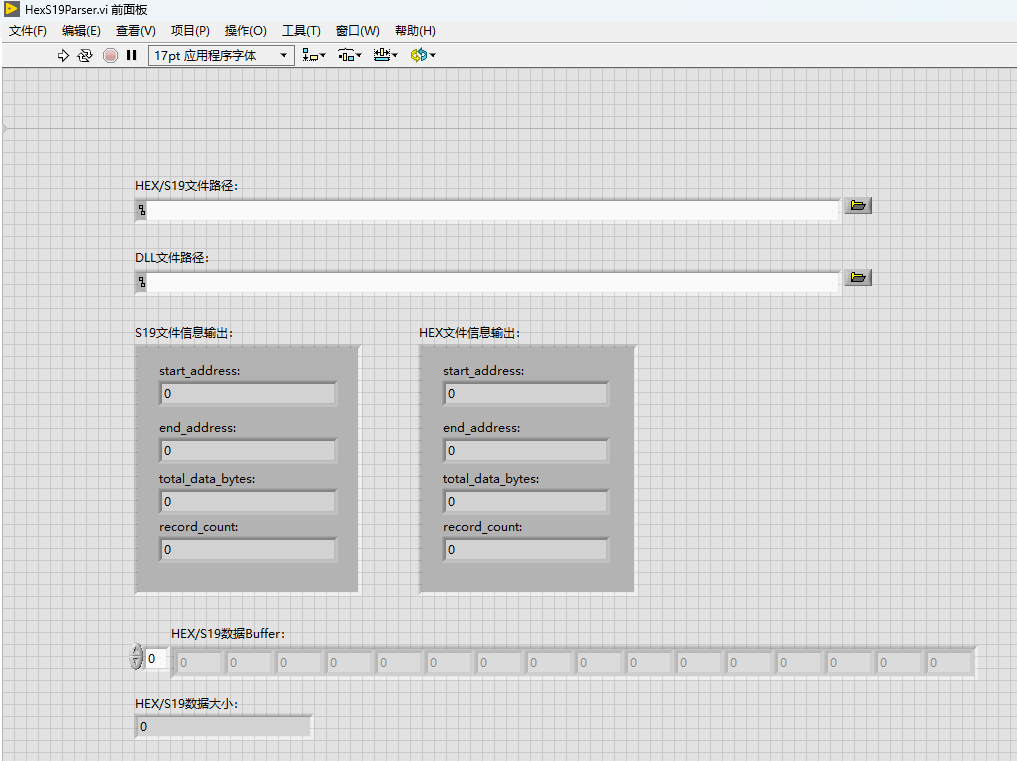

3.2 设计前面板（输入控件）
-
放置两个路径输入控件（Path Control）：
-
控件选板 → 字符串与路径 → 路径输入控件
-
分别命名为
DLL路径和文件路径。
-
-
放置三个显示控件用于输出：
-
数值显示控件（
数据大小）：表示法根据LabVIEW位数选择U32或U64。 -
数组显示控件（
数据Buffer）：元素类型U8，用于存放固件数据。 -
S19和HEX文件信息（Parseinfo）簇显示控件。
-

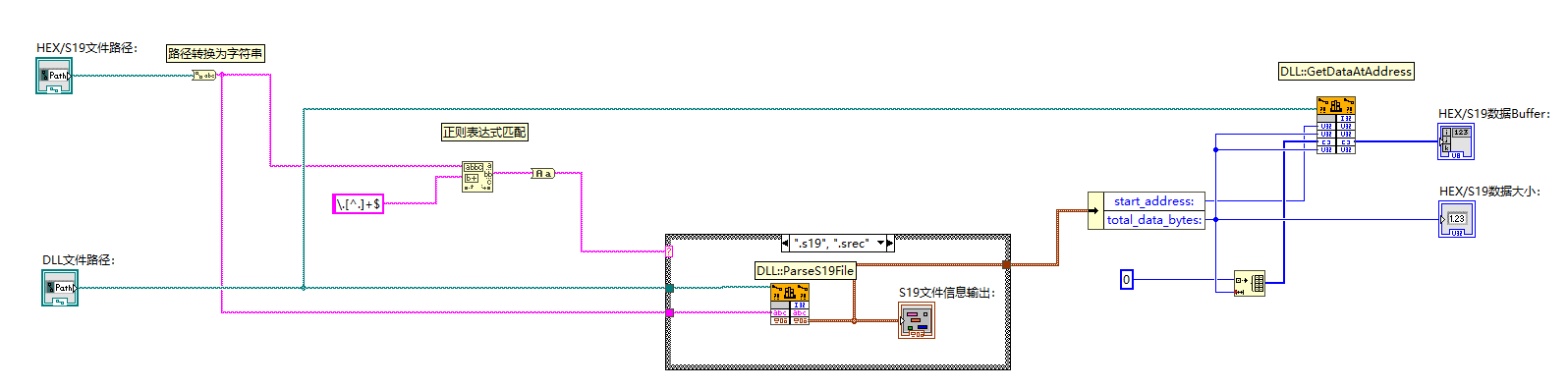

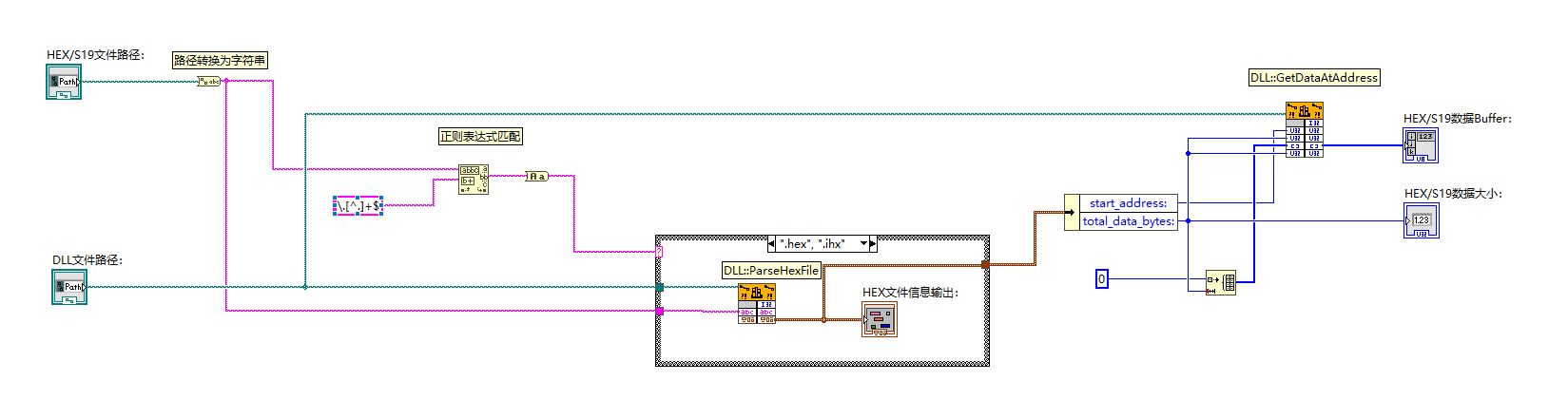

3.3 编写程序框图（核心解析逻辑）
-
步骤1 ：将
文件路径通过"路径至字符串转换"转为字符串，用于传给DLL的Parse函数。 -
步骤2 ：根据文件扩展名（使用"匹配模式"或"拆分字符串"）判断是S19还是HEX，使用条件结构分别调用
ParseS19File或ParseHexFile。 -
步骤3：在条件结构内，配置"调用库函数节点"（CLN）：
-
勾选"在程序框图中指定路径"，将
DLL路径连接到path输入。 -
函数名：
ParseS19File或ParseHexFile。 -
调用规范：
C。 -
参数：返回值（I32输出）、文件名（C字符串指针）、info（适配至类型，连接一个簇常量）。
-
-
步骤4 ：解析成功后，从
ParserInfo簇中解出start_address和total_data_bytes。 -
步骤5 ：调用
GetDataAtAddress函数，传入起始地址和总大小，读取完整固件数据：-
使用"初始化数组"函数创建大小为
total_data_bytes的U8数组。 -
调用CLN，配置参数：address、length、buffer（适配至类型）、buffer_size。
-
将返回的数组连接至
数据Buffer显示控件。
-
-
步骤6 ：将
total_data_bytes连接至数据大小显示控件。 -
步骤7：将所有输出控件（数据大小、数据Buffer、错误信息、返回值）在程序框图上创建接线端（右键控件 → 创建 → 接线端）。

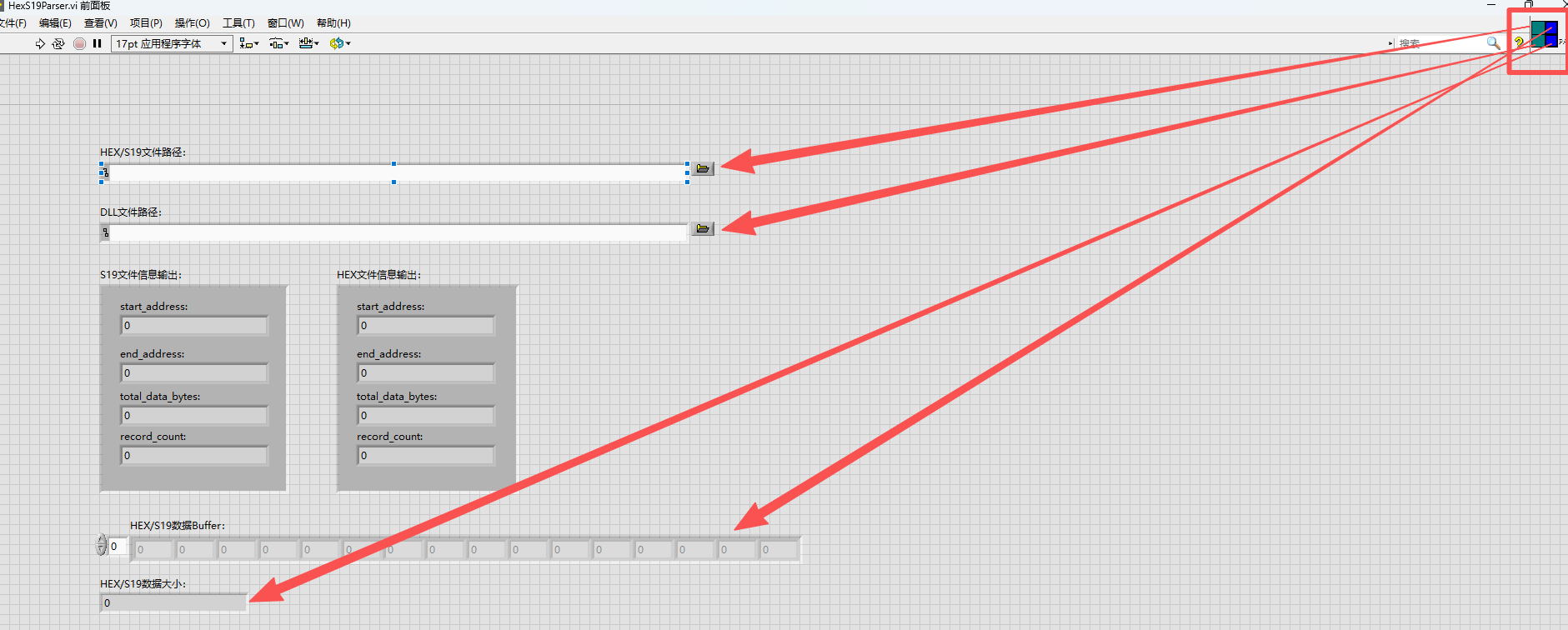

3.4 配置连接器窗格（定义接口）
-
在子VI前面板，右键右上角图标 → 显示连接器。
-
将左侧方格分配给输入控件（DLL路径、文件路径），右侧方格分配给输出控件（数据大小、数据Buffer、错误信息、返回值）。
-
保存VI。
3.5 设置窗口外观（避免弹窗）
- 菜单"文件" → "VI属性" → "窗口外观" → 选择"自定义" → 编辑 → 取消勾选"显示前面板窗口的任务栏按钮"，并将"打开时前面板"设为"不打开"。
子VI至此完成。
4. 创建主VI（Main.vi）
4.1 新建VI并保存
- 新建VI，保存为
Main.vi。

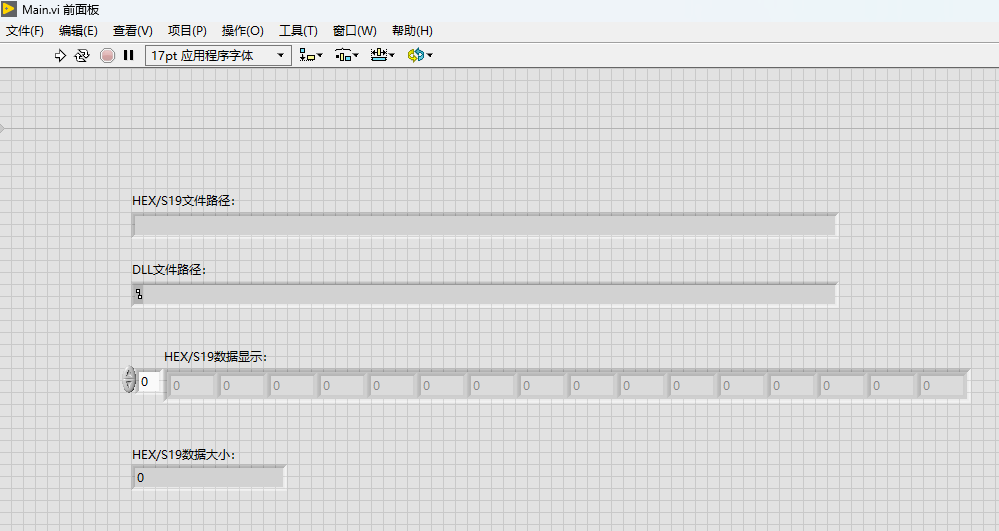

4.2 设计前面板（用户界面）
放置以下控件：
-
两个路径显示控件 （Path Indicator）：
DLL路径、固件文件路径。 -
一个数值显示控件 ：
数据大小（表示法U32或U64）。 -
一个数组显示控件 ：
数据Buffer（元素U8，右键→表示法→十六进制）。
4.3 编写程序框图
4.3.1 DLL文件对话框
-
拖入"文件对话框"函数（编程→文件I/O）。
-
配置：对话框类型"打开现有文件"，文件类型添加
*.dll。 -
将"所选路径"连接至前面板的
DLL路径显示控件。
4.3.2 HEX/19文件对话框
-
拖入"文件对话框"，配置：类型"打开现有文件"，文件类型添加
*.s19;*.srec;*.hex;*.ihx。 -
将"所选路径"连接至
固件文件路径显示控件。

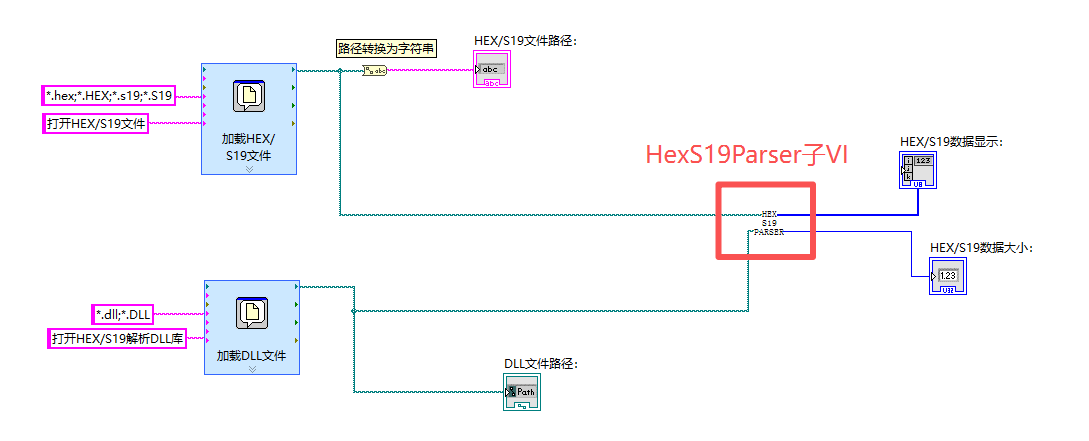

4.3.3 编写"解析"事件（核心）
-
在事件分支内，从项目浏览器中拖入子VI
HexS19Parser.vi。 -
将前面板的
DLL路径和固件文件路径控件接线端连接至子VI的对应输入。 -
将子VI的
数据大小输出连接至前面板数据大小显示控件。 -
将子VI的
数据Buffer输出连接至前面板数据Buffer显示控件。
5. 运行测试
-
确保
HexS19ParserDLL.dll和待解析的S19/HEX文件已准备好。 -
运行主VI（
Ctrl+R）。 -
点击"选择DLL"，选择DLL文件。
-
点击"选择文件"，选择固件文件。
-
点击"解析"。
-
观察输出：数据大小应显示固件字节数，数据Buffer应显示固件数据）。
6. 注意事项与最佳实践
| 问题 | 解决方案 |
|---|---|
| 位数不匹配 | 确保DLL位数与LabVIEW位数一致（32位LabVIEW用32位DLL，64位用64位DLL）。 |
| 路径含中文 | 尽量使用纯英文路径，或确保系统区域设置支持UTF-8。 |
| 数据Buffer显示过长 | 主VI中可用"数组子集"函数仅显示前256个字节，或使用"属性节点"限制显示长度。 |
| 子VI弹窗干扰 | 已在子VI属性中设置"不打开前面板"，调用时不会弹出。 |
| 文件类型判断 | 子VI内部已根据扩展名自动选择解析函数，无需主VI干预。 |
| 错误传递 | 子VI输出错误信息，主VI显示即可。 |
| 性能优化 | 若固件极大（>10MB），建议分块读取而非一次性读入，但常规ECU固件（<2MB）可安全加载。 |
7. 总结
通过将解析逻辑封装为子VI，我们实现了：
-
职责分离：主VI只负责用户交互，子VI负责数据解析。
-
代码复用：子VI可在其他项目中直接拖放使用。
-
界面简洁：主VI面板仅四个核心控件，清晰直观。
本文详细介绍了子VI的创建、接口定义、程序框图编写，以及主VI的调用方法。按照上述步骤操作，你就能快速搭建一个稳定、易扩展的固件解析工具。
附注：文中所有截图位置请读者根据实际VI自行添加。
相关资源：
-
HexS19ParserDLL.dll（需自行编译或获取）
-
示例S19/HEX文件
常见问题：
-
如果加载DLL失败，请检查是否安装VC++ Redistributable。
-
如果解析结果全部为0，请检查文件路径是否正确，以及文件是否损坏。
希望本文能帮助你顺利实现LabVIEW中的固件解析功能。如果有任何问题，欢迎在评论区交流。
