TCP 四次挥手完整解析：报文、序号、状态与 TIME_WAIT

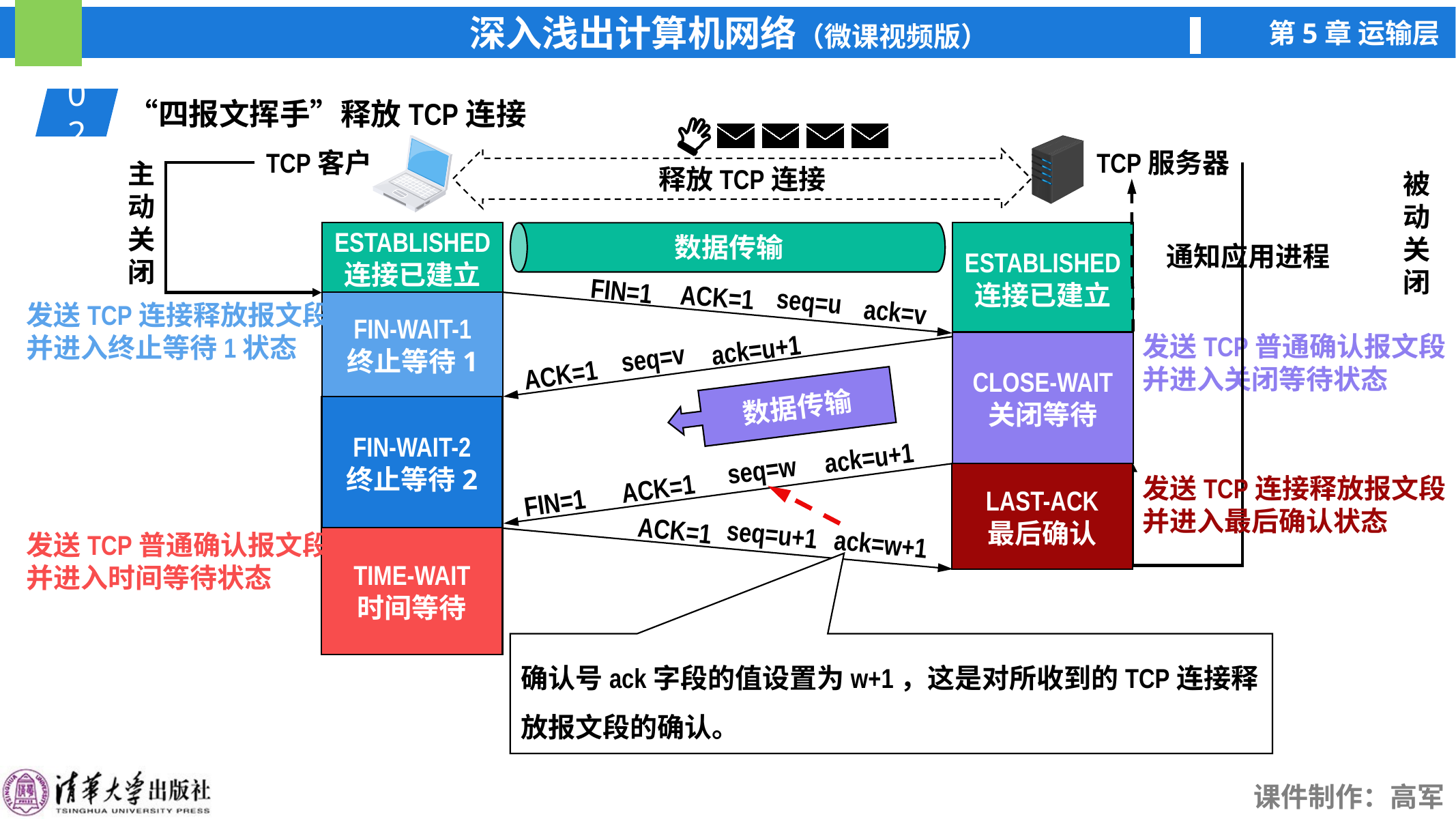

本文以"一端主动关闭、另一端被动关闭"的正常释放流程为主线。配图截取自所提供课件《第5章运输层.pptx》的 TCP 连接释放部分，并结合 RFC 9293 对序号、半关闭、状态迁移和异常情况进行补充修正。

一、先给出最核心的结论

TCP 是全双工字节流协议。一条 TCP 连接中实际上存在两个相互独立的数据传输方向：

text 复制代码

主机 A  ───────────────→  主机 B
主机 A  ←───────────────  主机 B

关闭其中一个方向，并不代表另一个方向也已经关闭。因此，正常释放连接时通常需要：

主动关闭方发送 FIN，表示"我没有更多数据要发送"；
被动关闭方发送 ACK，确认已经收到这个 FIN；
被动关闭方处理完剩余数据后，也发送自己的 FIN；
主动关闭方发送最后一个 ACK。

这就是通常所说的 TCP 四次挥手。

需要注意：四次挥手是典型的正常关闭过程，不表示网络上任何一次 TCP 关闭都一定恰好出现四个独立报文段。 如果第二次的 ACK 与第三次的 FIN 被合并发送，抓包中可能只看到三个报文段；如果报文丢失并发生重传，则可能看到五个甚至更多报文段。

二、分析前的序号约定

假设连接已经建立，主机 A 主动关闭，主机 B 被动关闭：

A 当前下一个可用发送序号为 u；
A 当前期望从 B 收到的下一个字节序号为 v；
B 在半关闭期间可能继续发送数据，因此 B 最终发送 FIN 时的序号记为 w。

在不携带数据的典型情况下，四个报文段可写成：

text 复制代码

A                                                     B
│                                                     │
│  FIN=1, ACK=1, seq=u,   ack=v                      │
│────────────────────────────────────────────────────>│
│                                                     │
│  ACK=1,        seq=v,   ack=u+1                    │
│<────────────────────────────────────────────────────│
│                                                     │
│       B 仍然可以继续向 A 发送剩余数据               │
│<────────────────────────────────────────────────────│
│                                                     │
│  FIN=1, ACK=1, seq=w,   ack=u+1                    │
│<────────────────────────────────────────────────────│
│                                                     │
│  ACK=1,        seq=u+1, ack=w+1                    │
│────────────────────────────────────────────────────>│
│                                                     │

两条序号规则

FIN 会占用一个序号。

因此，对 seq=u 的 FIN 进行确认时，确认号是 u+1。
纯 ACK 不占用序号。

第二次和第四次挥手若不携带数据，其发送序号不会因为发送 ACK 而增加。

RFC 9293 将 SYN 和 FIN 都计入 TCP 序号空间。FIN 在逻辑上位于该报文段最后一个数据字节之后，因此 FIN 也可以和数据放在同一个 TCP 报文段中。

三、第一次挥手：主动关闭方发送 FIN

1. 报文方向

text 复制代码

主机 A  ───────── FIN, ACK ─────────>  主机 B

2. 典型首部字段

text 复制代码

FIN = 1
ACK = 1
seq = u
ack = v

含义如下：

FIN=1：A 表示自己已经没有更多数据需要发送；
ACK=1：连接已经处于已建立阶段，确认号字段有效；
seq=u：该 FIN 使用 A 当前下一个发送序号；
ack=v：A 仍然确认自己已经正确收到 B 在 v 之前的全部字节。

3. 状态变化

text 复制代码

A：ESTABLISHED → FIN-WAIT-1
B：仍处于 ESTABLISHED

A 进入 FIN-WAIT-1 后，等待 B 对该 FIN 的确认。

4. FIN 的真实含义

FIN 表示：

本端在这个发送方向上不会再发送新的字节。

它并不表示：

本端不能继续接收数据；
整条 TCP 连接已经立即消失；
对端必须立刻发送自己的 FIN；
当前 FIN 报文段不能携带数据。

如果 A 的 FIN 报文段还携带了 N 字节数据，且第一个数据字节序号为 u，那么 B 对其完整确认时应发送：

text 复制代码

ack = u + N + 1

其中 N 来自数据，额外的 1 来自 FIN。

四、第二次挥手：被动关闭方确认 FIN

1. 报文方向

text 复制代码

主机 A  <──────────── ACK ───────────  主机 B

2. 典型首部字段

text 复制代码

ACK = 1
seq = v
ack = u + 1

其中：

ack=u+1 表示 B 已经收到 A 的 FIN；
seq=v 表示该 ACK 自身不消耗序号，B 当前下一个发送序号仍然是 v，除非同时携带数据。

3. 状态变化

B 收到 FIN 并发送 ACK 后：

text 复制代码

B：ESTABLISHED → CLOSE-WAIT

A 收到该 ACK 后：

text 复制代码

A：FIN-WAIT-1 → FIN-WAIT-2

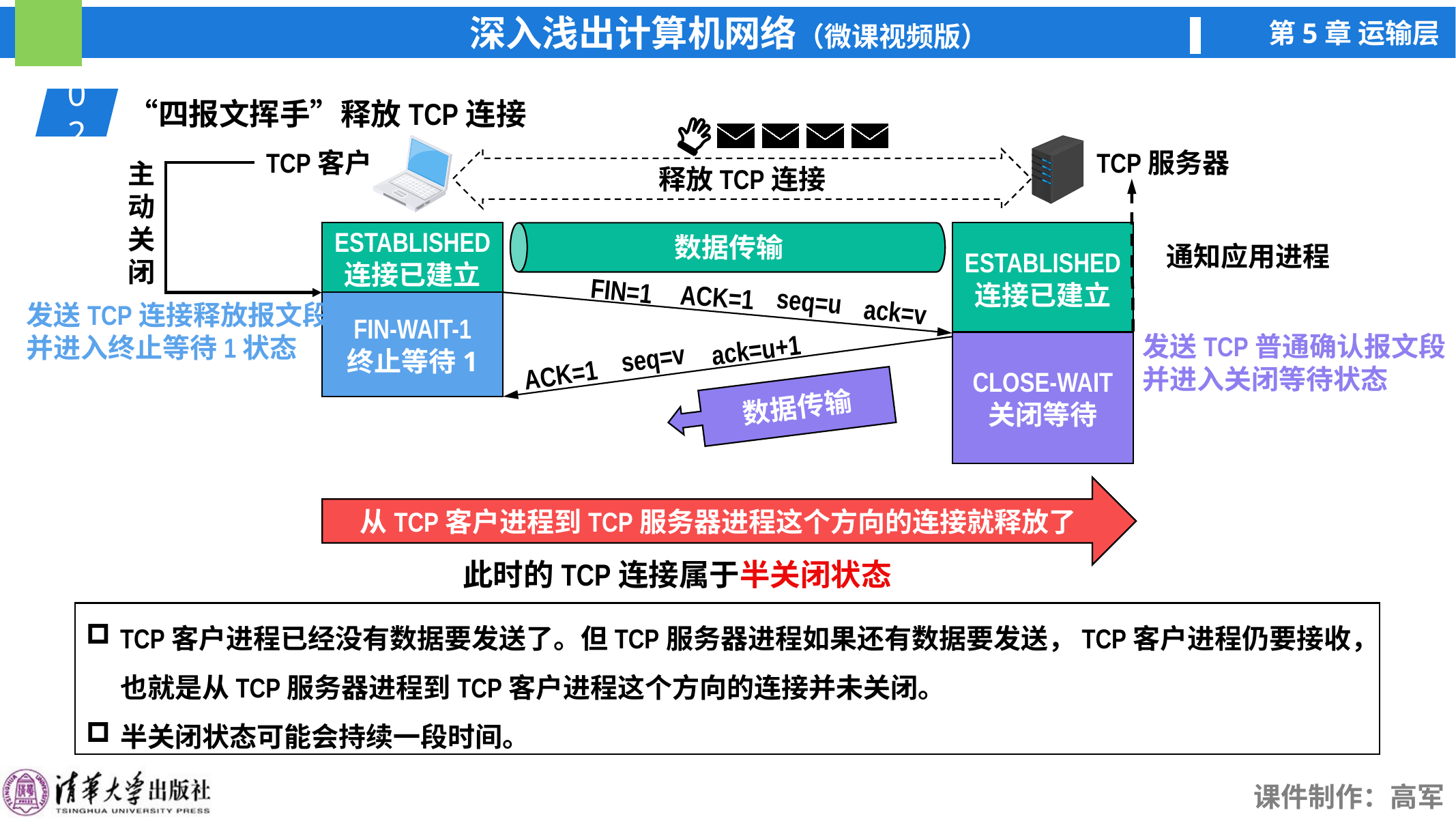

4. 此时形成半关闭状态

此时：

text 复制代码

A → B：已经关闭
B → A：仍然可以传输数据

A 已经承诺不再发送数据，但仍然必须继续接收 B 发来的数据。B 的应用程序也可能还有响应、日志、文件尾部或协议结束信息尚未发送。

5. CLOSE_WAIT 与应用程序的关系

当 B 的 TCP 协议栈收到 A 的 FIN 后，B 端应用程序通常会在 recv() 或 read() 中得到返回值 0，表示：

对端已经完成有序关闭，接收方向到达 EOF。

此时内核已经发送 ACK，连接进入 CLOSE-WAIT。接下来何时发送 B 自己的 FIN，取决于 B 端应用程序何时调用 close() 或 shutdown(..., SHUT_WR)。

因此，大量连接长期停留在 CLOSE-WAIT，通常说明应用程序收到了对端关闭通知，却没有及时释放自己的套接字。这通常是应用层资源管理问题，而不是 TCP 协议没有发送报文。

五、第三次挥手：被动关闭方发送自己的 FIN

当 B 已经发送完剩余数据，并且应用程序决定关闭自己的发送方向时，B 发送 FIN。

1. 报文方向

text 复制代码

主机 A  <──────── FIN, ACK ──────────  主机 B

2. 典型首部字段

text 复制代码

FIN = 1
ACK = 1
seq = w
ack = u + 1

其中：

seq=w：B 当前下一个可用的发送序号；
w 不一定等于第二次挥手时的 v，因为 B 在半关闭期间可能又发送了数据；
ack=u+1：继续确认 A 的 FIN 以及此前收到的数据。

3. 状态变化

text 复制代码

B：CLOSE-WAIT → LAST-ACK
A：仍处于 FIN-WAIT-2

B 进入 LAST-ACK，等待 A 对 B 的 FIN 进行最终确认。

六、第四次挥手：主动关闭方发送最终 ACK

1. 报文方向

text 复制代码

主机 A  ───────────── ACK ───────────>  主机 B

2. 典型首部字段

text 复制代码

ACK = 1
seq = u + 1
ack = w + 1

其中：

seq=u+1：A 的第一个 FIN 已经占用了序号 u；
ack=w+1：B 的 FIN 占用了序号 w，所以确认号增加 1。

3. 状态变化

A 发送最终 ACK 后：

text 复制代码

A：FIN-WAIT-2 → TIME-WAIT

B 收到最终 ACK 后：

text 复制代码

B：LAST-ACK → CLOSED

A 并不会立即进入 CLOSED，而是先在 TIME-WAIT 中停留一段时间，然后才删除该连接的控制信息。

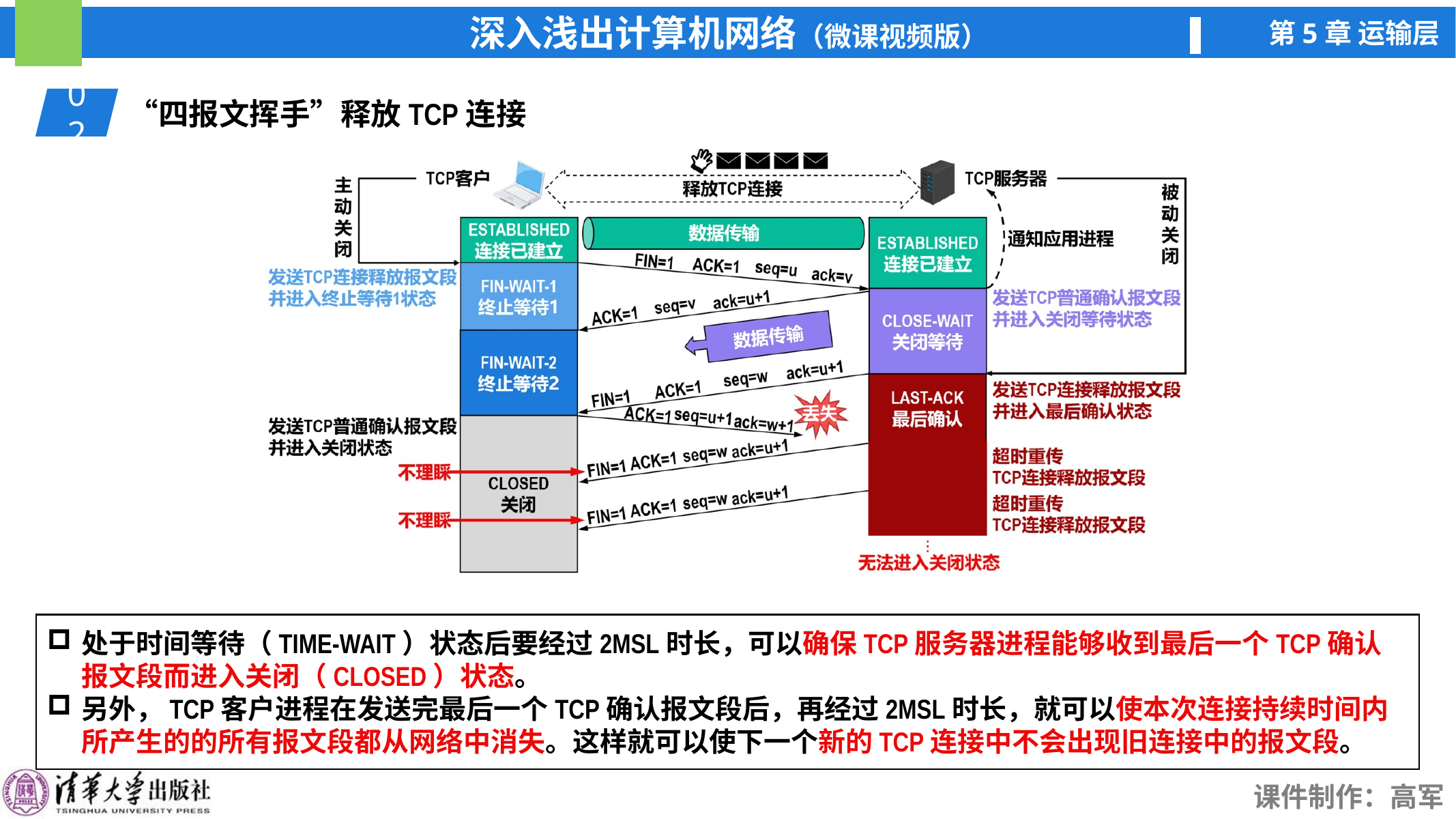

七、为什么主动关闭方要进入 TIME_WAIT

RFC 9293 规定，主动关闭连接的一端通常需要在 TIME-WAIT 状态停留 2 × MSL。MSL 是 Maximum Segment Lifetime，即一个 TCP 报文段在网络中可能存在的最长时间。

TIME-WAIT 主要解决两个问题。

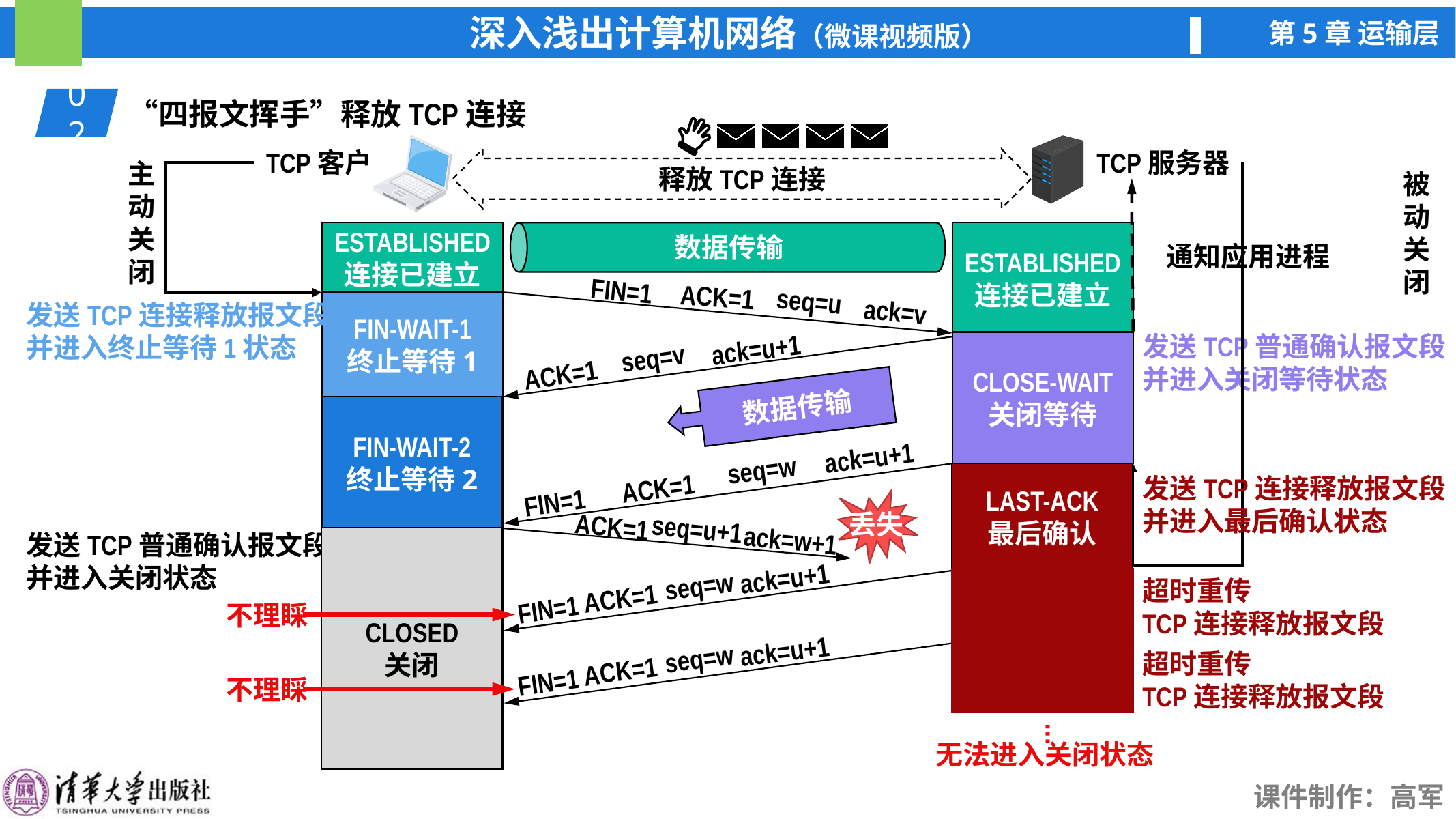

原因一：保证最后一个 ACK 可以被补发

TCP 的纯 ACK 报文通常不会单独启动重传计时器。假设第四次挥手的 ACK 丢失：

B 一直处于 LAST-ACK，没有收到对自己 FIN 的确认；
B 的 FIN 重传计时器到期；
B 重新发送 FIN；
A 如果仍在 TIME-WAIT，就能再次发送 ACK；
B 收到 ACK 后进入 CLOSED。

如果 A 发送最后一个 ACK 后立即删除连接状态，那么 B 重传 FIN 时，A 可能无法再按照原连接的序号状态正确处理它。

原因二：让旧连接的重复报文在网络中消失

TCP 连接由以下四元组标识：

text 复制代码

源 IP、源端口、目的 IP、目的端口

如果旧连接刚刚关闭，同一个四元组立刻建立新连接，而旧连接中的延迟或重复报文仍滞留在网络中，这些旧报文可能干扰新连接。

保留 TIME-WAIT 可以为旧报文提供足够的自然消亡时间，降低旧连接报文进入新连接实例的风险。

不要把 2MSL 固定理解成"四分钟"

早期 TCP 规范将 MSL 任意定义为 2 分钟，因此教材中常得到 2MSL = 4 分钟。但实际操作系统的具体等待时间和连接复用策略可能不同。学习协议时应记住的是：

text 复制代码

TIME-WAIT 的协议语义是等待 2MSL，
而不是所有系统都固定等待四分钟。

八、为什么通常是四次，而建立连接是三次

三次握手建立连接时，服务器可以把：

text 复制代码

确认客户端 SYN 的 ACK
+
服务器自己的 SYN

合并成一个 SYN+ACK 报文段。

但释放连接时，被动关闭方收到 FIN 后，内核应尽快确认；与此同时，被动关闭方的应用程序可能还有数据尚未发送，暂时不能发送自己的 FIN。因此：

text 复制代码

对第一个 FIN 的 ACK

与：

text 复制代码

被动关闭方自己的 FIN

通常分开发送，形成四个报文段。

但如果 B 收到 A 的 FIN 时已经没有任何数据需要发送，并且应用程序也立即关闭，B 可以把 ACK 与自己的 FIN 合并成一个 FIN+ACK。此时抓包中可能看到：

text 复制代码

A → B：FIN,ACK
B → A：FIN,ACK
A → B：ACK

因此，准确表述应是：

TCP 的正常关闭包含两个方向各自的 FIN/ACK 过程，典型情况下表现为四个报文段。

九、状态迁移总表

阶段	主动关闭方 A	被动关闭方 B	报文
初始	`ESTABLISHED`	`ESTABLISHED`	双方正常传输
第一次挥手	`FIN-WAIT-1`	`ESTABLISHED`	A → B：`FIN,ACK`
第二次挥手完成	`FIN-WAIT-2`	`CLOSE-WAIT`	B → A：`ACK`
第三次挥手	`FIN-WAIT-2`	`LAST-ACK`	B → A：`FIN,ACK`
第四次挥手	`TIME-WAIT`	`CLOSED`	A → B：`ACK`
等待结束	`CLOSED`	`CLOSED`	A 等待 `2MSL` 后关闭

状态名称的直观理解

FIN-WAIT-1：已经发送 FIN，等待该 FIN 被确认；
FIN-WAIT-2：自己的 FIN 已被确认，等待对端发送 FIN；
CLOSE-WAIT：已经收到对端 FIN，等待本地应用程序关闭；
LAST-ACK：已经发送本端最后一个 FIN，等待最终 ACK；
TIME-WAIT：已经发送最终 ACK，保留连接状态以处理重传和旧报文；
CLOSED：连接控制块已经被删除。

十、丢包和重传时会发生什么

1. 第一次 FIN 丢失

A 在 FIN-WAIT-1 中等待确认。重传计时器到期后，A 重新发送 FIN。

2. 第二次 ACK 丢失

A 没有收到对 FIN 的确认，会重传 FIN。B 收到重复 FIN 后，再次发送 ACK。

3. 第三次 FIN 丢失

B 在 LAST-ACK 中等待最终 ACK。计时器到期后，B 重传 FIN。

4. 第四次 ACK 丢失

B 重传 FIN；A 在 TIME-WAIT 中再次回复 ACK，并按照实现规则维持或重新开始等待时间。

因此，"四次挥手"描述的是逻辑阶段，并不是说整个网络过程中只能发送四个 TCP 报文段。

十一、同时关闭：双方都主动发送 FIN

如果 A 和 B 几乎同时调用关闭操作，双方的 FIN 可能在网络中交叉：

text 复制代码

A：ESTABLISHED → FIN-WAIT-1
B：ESTABLISHED → FIN-WAIT-1

双方在尚未收到自己 FIN 的确认前先收到了对方 FIN，可能进入：

text 复制代码

CLOSING

随后双方分别确认对方 FIN，并进入 TIME-WAIT，最后进入 CLOSED。

这属于 simultaneous close（同时关闭），状态迁移与普通主动/被动关闭不同，但本质仍然是两个方向分别发送 FIN 并被确认。

十二、RST 不是四次挥手

TCP 还可以通过 RST 异常终止连接。RST 的特点是：

不执行正常的双向 FIN 关闭；
通常立即丢弃连接状态；
可能导致尚未读取或尚未确认的数据丢失；
应用程序通常得到"连接被重置"等错误，而不是正常 EOF。

因此：

text 复制代码

FIN：有序、正常、可确认的关闭
RST：异常、立即的连接中止

十三、与 Linux Socket API 的对应关系

主动关闭方

c 复制代码

// 停止发送新数据，但仍保留接收能力。
shutdown(fd, SHUT_WR);

// 继续读取对端在半关闭期间发来的剩余数据。
char buf[1024];
ssize_t n;
while ((n = recv(fd, buf, sizeof(buf), 0)) > 0) {
    // 处理对端剩余数据
}

if (n == 0) {
    // 收到对端 FIN，输入方向到达 EOF
}

close(fd);

shutdown(fd, SHUT_WR) 更直观地表达 TCP 半关闭：本端不再发送，但仍可接收。

被动关闭方

c 复制代码

char buf[1024];
ssize_t n;

while ((n = recv(fd, buf, sizeof(buf), 0)) > 0) {
    // 处理收到的数据
}

if (n == 0) {
    // 对端已发送 FIN。
    // 此时协议栈已确认 FIN，连接处于 CLOSE-WAIT。

    // 如有必要，仍可以发送剩余响应数据。
    send(fd, "final response", 14, 0);

    // 本地应用处理完成后关闭，触发本端 FIN。
    close(fd);
}

需要注意，用户态系统调用与实际报文发送时刻之间由内核 TCP 协议栈协调；例如，内核可能先发送缓存中的数据，再发送 FIN。

十四、常见错误理解

错误 1：客户端一定是主动关闭方

不正确。客户端或服务器都可以主动关闭。谁先发送第一个 FIN，谁就是此次关闭过程中的主动关闭方。

错误 2：收到 FIN 后不能再发送数据

不正确。收到 FIN 只表示对端不会再发送数据。本端仍可在另一个方向继续发送，直到自己也发送 FIN。

错误 3：FIN 报文不能携带数据

不正确。FIN 可以和最后一批数据放在同一报文段中；FIN 在序号空间中位于这些数据之后。

错误 4：ACK 也会消耗一个序号

不正确。纯 ACK 不消耗序号；SYN 和 FIN 各占用一个序号，数据按字节占用序号。

错误 5：TIME_WAIT 一定出现在客户端

不正确。通常是主动关闭并发送最后 ACK 的一端 进入 TIME-WAIT。服务器同样可能主动关闭，因此服务器也可能出现大量 TIME-WAIT。

错误 6：看到很多 TIME_WAIT 就说明程序泄漏

不一定。TIME-WAIT 是 TCP 正常可靠关闭机制的一部分。是否异常，需要结合连接建立速率、端口使用、持续时间和业务模型分析。

错误 7：看到很多 CLOSE_WAIT 是网络太慢

通常不是。大量长期 CLOSE-WAIT 更常见的原因是应用程序没有在收到 EOF 后及时调用 close()，或者工作线程被阻塞、异常路径遗漏了资源释放。

十五、一句话记忆

text 复制代码

A 说：我不再发了。                FIN
B 说：知道了，但我可能还要发。    ACK
B 说：我也发完了。                FIN
A 说：知道了，我再等一会儿。      ACK + TIME_WAIT

更严格地说：

TCP 关闭不是"关闭一根管道"，而是分别关闭全双工连接的两个单向字节流；两个 FIN 分别终止两个发送方向，两个 ACK 分别确认这两个 FIN。

参考资料

RFC 9293 --- Transmission Control Protocol (TCP)
https://www.rfc-editor.org/rfc/rfc9293.html
RFC 1337 --- TIME-WAIT Assassination Hazards in TCP
https://www.rfc-editor.org/rfc/rfc1337.html
用户提供课件：《第5章运输层.pptx》，TCP 连接释放相关页面。
