因外部晶振频率改变导致 MCU 锁死的原因及处理方法

1)故障现象(典型场景)

  1. 将程序烧录至 MCU 后,芯片"死机",再无任何反应。
  2. 调试器(无论何种型号)无法连接目标芯片,IDE 报错提示找不到设备或读不到 ID。
  3. 部分工具软件(如 keil)在尝试连接时,可能会抛出误导性错误(如 No target connected 或 Not a genuine ST Device!)。
  4. 重新上电、多次尝试复位均无效,芯片仿佛"永久变砖"。

2)根本原因:时钟系统崩溃导致内核停摆

现代 MCU 的时钟系统工作原理如下:

  • 外部晶振(HSE)+ PLL(锁相环) 是生成高速系统时钟的核心环节。
  • 软件代码在初始化时必须告诉 MCU 外部晶振的实际频率,MCU 才能正确配置 PLL 参数(分频/倍频),将频率锁定在目标值。
  • 如果代码中的 HSE 数值与实际焊接的晶振频率严重不符,则会因时钟系统崩溃导致内核停摆。

例如 STM32F407VET6 开发板:

  • 系统时钟最高支持 168MHz;

  • 一般厂家用的 HSE 外部高速晶振都是 8MHz,代码往往设置的是 sys_stm32_clock_init(336, 8, 2, 7); :

    • PLL 倍频系数 N=336
    • 进入 PLL 前的分频系数 M=8
    • 出 PLL 后的分频系数 P=2
    • 出 PLL 后的分频系数 Q=7

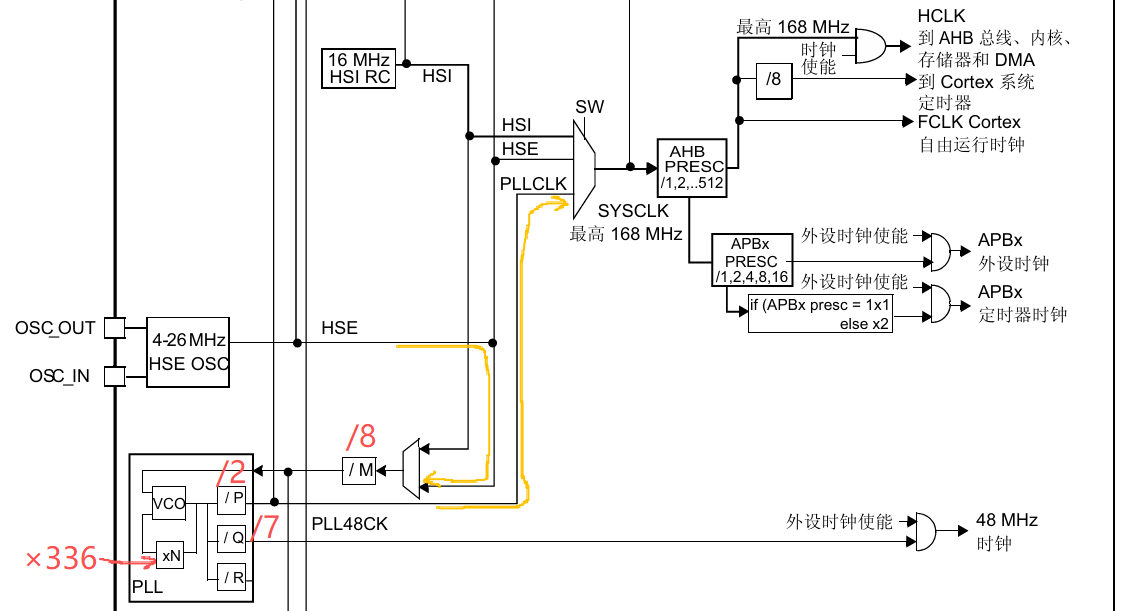

  • 时钟树的配置一般如下:

  • 如果用的另一个厂家的板子,HSE 晶振频率为 25MHz,那么按照源代码计算系统时钟 = 25÷8×336÷2 = 525MHz,远超 168MHz。

  • 导致的直接后果:MCU 时钟混乱,内核停摆,一上电就锁死,完全不给调试器介入的机会。

  • 此时即使按复位键也没用,因为大多数调试器在连接时,MCU 都会先完整地跑一遍启动代码(包括错误的时钟配置),然后才在某个时机由调试器接管。但往往在启动阶段,芯片就已经锁死了。

3)解决方法:强制进入"安全启动模式"

绕过用户 Flash 里的错误代码,让 MCU 从芯片厂固化在 ROM 里的启动代码(bootloader)启动。此时系统时钟使用内部默认的低速时钟(HSI/HSI48 等),完全不依赖外部晶振和错的那段代码。

BOOT0 是从硬件层面在芯片取第一条指令之前就改变了程序入口,是唯一彻底的绕行方案。

具体操作步骤:

  1. 将 3.3V 引脚和 BOOT0 引脚短接;
  2. 然后按 Reset 按键复位;
  3. 然后重新用 Keil 烧录正确的代码,或者用 Jflash 之类的工具先全片擦除后烧录正确的代码。

4)根本修复:修正代码中的时钟配置

以stm32f407系列单片机为例

在成功擦除并恢复连接后,必须修正代码才能再次下载:

  1. 核对板载晶振:看晶振上的丝印,确认频率(常见为 8MHz, 12MHz, 25MHz)。

  2. 修改 HSE_VALUE 宏:

    • 标准库:stm32f4xx.h 中

      c 复制代码
      #define HSE_VALUE    ((uint32_t)25000000U) /* 改为实际值,这里实际值为25MHz */
    • HAL 库:stm32f4xx_hal_conf.h 中同理修改。

  3. 重新计算 PLL 参数(HAL 库示例):

    c 复制代码
    /* 以下为 25MHz 晶振产生 168MHz 主频的配置之一 */
    #define HSE_VALUE    ((uint32_t)25000000U)

    /* 修改在main.c文件里调用时钟初始化函数 */
    /* PLL_M = 25, PLL_N = 336, PLL_P = 2 */
    /* SYSCLK = HSE / PLL_M * PLL_N / PLL_P = 25/25 * 336 / 2 = 168MHz */
    sys_stm32_clock_init(336, 25, 2, 7);	// sys_stm32_clock_init(plln, pllm, pllp, pllq)
  4. 如果使用 CubeMX:直接在 Pinout & Configuration → RCC → HSE 中填入 25MHz,然后去 Clock Configuration 标签页,让工具自动求解,生成代码。

5)预防措施

  • 拿到一块新板子或别人给的例程,第一件事就是看晶振配置,一定要和MCU和实际晶振相符合!
