1. TVS 简介
TVS(Transient Voltage Suppressor,瞬态电压抑制二极管)是一种用于抑制电压瞬态冲击的保护器件。
它的主要作用:
- 吸收 ESD 静电
- 抑制电源浪涌
- 限制瞬态过电压
- 保护后级 IC、电源芯片、MCU、通信接口等
TVS 的特点:
- 响应速度快(ns级)
- 通流能力强
- 适合保护瞬态冲击
- 不适合长时间过压保护
典型应用:
- DC 电源输入保护
- USB 接口
- RS485/CAN
- 网口
- HDMI
- 电机控制器
- 工业设备输入端
2. TVS 工作原理
正常工作时:
TVS处于截止状态:
电源 ---- TVS ---- GND
12V输入
TVS不导通
只有极小漏电流。
当输入出现瞬态高压:
例如:
12V
↓
40V尖峰
↓
TVS进入击穿区域
↓
快速导通
↓
将电压限制在安全范围
TVS通过大电流泄放,把能量导入地,从而保护后级。

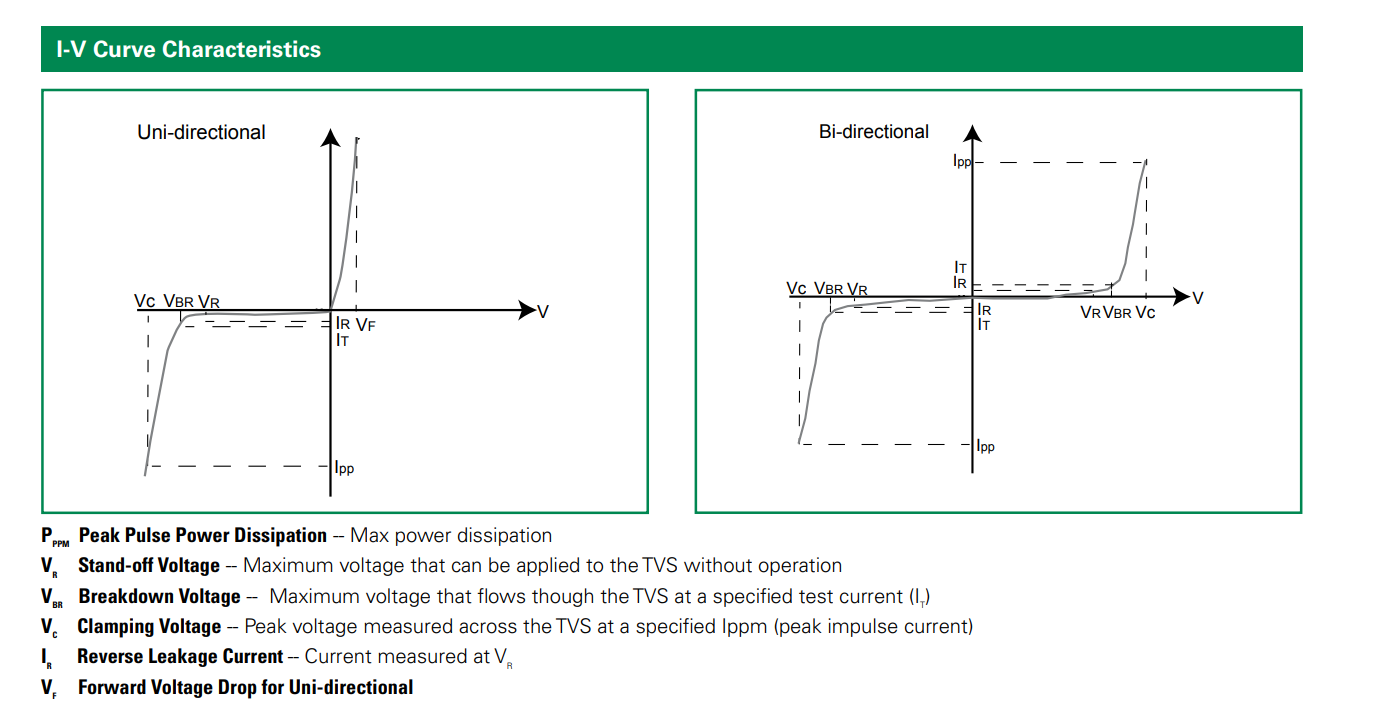

3. TVS I-V曲线解读

3.1 VRWM(Reverse Stand-Off Voltage)
中文:
反向截止电压 / 最大工作电压
定义:
TVS不会动作的最大工作电压。
例如:
VRWM = 12V
表示:
12V以内:
TVS基本关闭。
特点:
- 决定正常工作电压范围
- 必须大于系统最高工作电压
例如:
12V系统:
正常范围:
10.8V ~ 13.8V
则:
VRWM不能选择:
11V
否则可能产生漏电或者误动作。
一般选择:
VRWM ≥ 最大正常电压 × 1.1
3.2 VBR(Breakdown Voltage)
中文:
击穿电压
定义:
TVS开始明显导通的电压。
例如:
VBR = 12.2~13.5V
表示:
在测试电流 IT 下:
TVS进入雪崩状态。
注意:
VBR不是一个固定开关点。
实际:
12V:
关闭
13V:
开始导通
14V:
大量导通
TVS是一条连续曲线,而不是开关。
3.3 VC(Clamping Voltage)
中文:
最大钳位电压
这是保护设计中最重要的参数之一。
定义:
当TVS通过规定峰值电流 IPP 时,两端最高电压。
例如:
SMAJ11CA:
IPP = 22A
VC = 18.2V
表示:
当浪涌电流达到22A:
TVS两端约:
18.2V
注意:
VC不是正常工作电压。
关系:
VRWM < VBR < VC
例如:
SMAJ11CA:
VRWM = 11V
VBR = 12.2~13.5V
VC = 18.2V
3.4 IR(Reverse Leakage Current)
中文:
反向漏电流
定义:
在VRWM电压下,TVS流过的漏电流。
例如:
IR = 1uA
影响:
- 低功耗电路
- 电池设备
如果电池供电:
需要关注IR。
3.5 IPP(Peak Pulse Current)
中文:
峰值脉冲电流
表示:
TVS能够承受的最大浪涌电流。
例如:
IPP = 22A
表示:
标准浪涌条件下:
可泄放22A峰值电流。
3.6 PPP(Peak Pulse Power)
中文:
峰值脉冲功率
计算:
PPP=VC×IPP P_{PP}=V_C \times I_{PP} PPP=VC×IPP
例如:
VC=18V
IPP=22A
则:
P=18×22 P=18 \times 22 P=18×22
P=396W≈400W P=396W \approx 400W P=396W≈400W

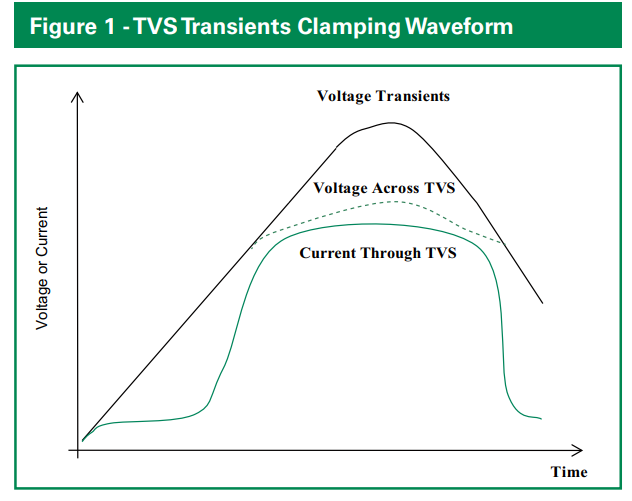

4. TVS浪涌波形解读

图中:
输入浪涌电压
黑色曲线:
表示:
没有保护时的异常电压。
例如:
12V
↓
50V尖峰
TVS电流
绿色实线:
表示:
TVS吸收的浪涌电流。
电压达到VBR:
TVS开始导通:
电流快速增加。
TVS两端电压
绿色虚线:
表示:
实际被限制后的电压。
也就是:
后级看到的电压。

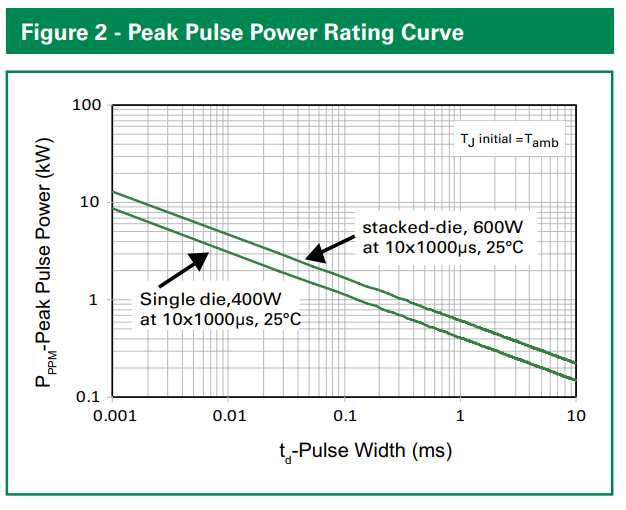

5. TVS功率曲线

这张图说明:
浪涌持续时间越长,TVS能够承受的功率越低。
例如:
短时间:
10us
可以承受:
几十kW。
长时间:
10ms
能力下降。
原因:
TVS会产生热量。
6. 单向TVS和双向TVS区别
6.1 单向TVS(Unidirectional)
结构类似:
TVS + 稳压二极管
特性:
正向:
VBR保护
反向:
类似普通二极管:
约0.7V导通
优点:
- 负压保护能力强
- 钳位更低
应用:
电源保护
例如:
12V输入
+
|
TVS
|
GND
推荐:
- DC电源
- 电池输入
- 汽车电源
6.2 双向TVS(Bidirectional)
结构:
TVS
|
|
反向串联
|
TVS
正负方向特性相同。
特点:
正负电压:
都需要达到击穿电压。
应用:
通信接口
例如:
RS485:
A/B差分信号
CAN:
CANH
CANL
USB:
D+
D-
因为这些信号存在:
正负摆动。
7. TVS选型原则
第一步:确定正常工作电压
例如:
12V系统:
实际:
12V ±10%
最高:
13.2V
第二步:选择VRWM
原则:
VRWM > 最大工作电压
例如:
12V系统:
选择:
VRWM=14V
更安全。
第三步:检查VC
这是保护能力。
要求:
VC < 后级最大耐压
例如:
MCU:
最大:
16V
则:
希望:
VC < 16V
第四步:检查浪涌能力
根据环境:
普通设备:
400W~600W
工业:
1500W以上
8. 实际应用案例
案例1:12V电源输入保护
需求:
工作电压:12V
最高允许:16V
设计:
12V输入
|
保险丝
|
TVS
|
DC/DC
|
负载
选择:
SMAJ11A / SMAJ11CA
参数:
VRWM≈11V
VBR≈12~13V
VC≈18V
适合:
- 抑制插拔尖峰
- 电机干扰
- 电源瞬态
如果要求严格:
16V以内:
增加:
OVP过压保护
案例2:STM32 GPIO保护
例如:
GPIO:
3.3V
选择:
低电容TVS。
关注:
- Cj(结电容)
- VC
不要选择普通大功率TVS。
案例3:RS485接口
特点:
- 差分信号
- 正负摆动
选择:
双向TVS。
连接:
A ---- TVS ---- GND
B ---- TVS ---- GND
关注:
- 低电容
- IEC ESD等级
9. 常见错误
错误1:只看VR
例如:
12V系统:
选:
VR=12V
问题:
实际可能:
13.8V工作。
TVS长期漏电。
错误2:认为TVS能稳压
错误:
24V输入
TVS输出12V
实际:
TVS只能吸收瞬态。
错误3:忽略VC
例如:
芯片耐压:
16V
选择:
VC=25V
保护无效。
10. 总结:TVS重点关注参数
| 参数 | 含义 | 选型关注 |
|---|---|---|
| VRWM | 最大正常工作电压 | 必须高于系统最高电压 |
| VBR | 开始击穿电压 | 决定动作区域 |
| VC | 最大钳位电压 | 决定后级是否安全 |
| IPP | 最大浪涌电流 | 决定抗冲击能力 |
| PPP | 峰值功率 | 决定吸收能力 |
| IR | 漏电流 | 低功耗关注 |
| Cj | 结电容 | 高速信号关注 |
最终选型口诀:
VR看正常,VBR看启动,VC看保护,IPP看抗冲击,Cj看速度。
对于电源保护:
优先看:
VRWM + VC + IPP
对于高速接口:
优先看:
VC + Cj
这三个参数基本决定了TVS是否选得合理。
