如何结合智能化工具进行教材的学习呢？尤其是对于晦涩难懂的部分，通过针对性交互，大幅度提升学习效率。
MEGA
从硬件资源的角度，详细讲解电源模块和输入输出。

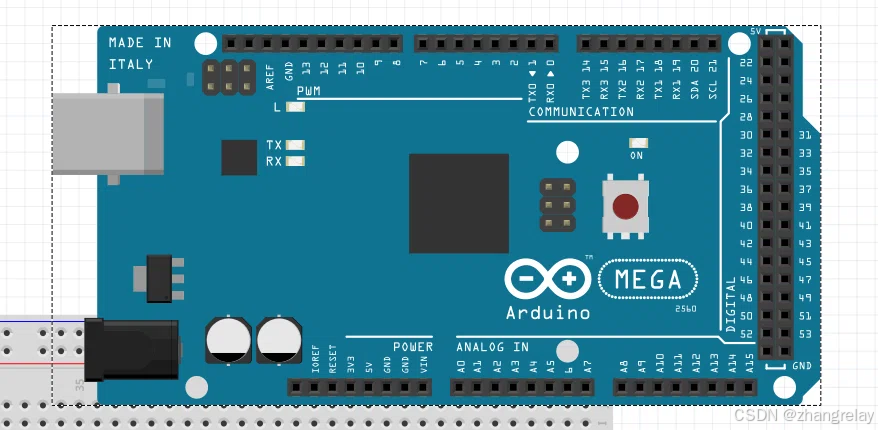

基于您提供的 Arduino Mega 2560 硬件布局图，我为您从硬件资源的角度，详细拆解其电源模块和**输入输出（I/O）**系统。
Arduino Mega 2560 是一款基于 ATmega2560 微控制器的开发板，其硬件资源非常丰富，特别适合需要大量 I/O 引脚的复杂项目。
一、 电源模块 (Power)
电源模块是整个开发板的"心脏"，负责为微控制器、板载外设以及外部传感器提供稳定的电能。图中左下角及周边展示了完整的供电体系：
1. 供电来源（输入）
- DC 电源接口（左下角黑色圆柱座）：支持外接 7V-12V 直流电源（推荐）。输入电压范围可扩展至 6V-20V，但过高或过低可能导致板载稳压器过热或工作不稳定。
- USB 接口（左侧灰色方块，Type-B）：提供 5V 供电，同时也用于代码下载和串口通信。当插上 USB 时，板载电路会自动切断外部 DC 电源，优先使用 USB 供电。
- VIN 引脚（POWER 区域）：可以通过此引脚直接向开发板输入未稳压的外部电源（电压范围同 DC 接口）。
2. 电源输出（对外供电）
图中左下角标有 POWER 的区域提供了多组电源输出引脚，方便为外部传感器或模块供电：
- 5V：由板载稳压器输出稳定的 5V 电压。注意：当使用 USB 供电时，5V 直接来自 USB；使用 DC 供电时，由稳压器降压得到。
- 3V3：由板载低压差稳压器（LDO）提供 3.3V 输出，最大电流通常限制在 50mA 左右。
- GND：接地引脚（板上有多个 GND 引脚，包括电源区、数字区、模拟区，方便接线）。
3. 保护与控制
- RESET 按钮及引脚：红色按钮用于手动复位单片机。POWER 区域也有一个 RESET 引脚，外接低电平可触发复位。
- 稳压器（左侧黑色小方块）：将 VIN 或 DC 输入的电压降至 5V。
- 自恢复保险丝：在 USB 供电路径上，用于防止短路或过流损坏电脑 USB 端口。
- ON 指示灯（右下角电源区）：通电后亮起，指示主板已正常供电。
二、 输入输出系统 (Input / Output)
作为一款微控制器，其核心价值在于对外部信号的采集（输入）和控制（输出）。Mega 2560 在这方面提供了极其充裕的引脚资源：
1. 数字输入/输出 (Digital I/O)
图右侧和上方标注了 DIGITAL 区域，共有 54 个 数字引脚（编号 0-53）。
- 基本功能 ：可以通过编程配置为
INPUT（读取高低电平）或OUTPUT（输出高低电平）。 - PWM 输出（脉冲宽度调制） ：图中引脚编号旁带有
~符号的（2-13，以及 44-46），共 15 个引脚支持 8 位 PWM 输出。可用于控制电机速度、LED 亮度等。 - 内部上拉电阻：所有数字引脚均支持通过代码启用内部上拉电阻（20kΩ-50kΩ），方便直接连接按钮或开关，无需外接电阻。
- 外部中断：引脚 2（中断0）、3（中断1）、18（中断5）、19（中断4）、20（中断3）、21（中断2）支持外部中断，用于检测突发事件。
2. 模拟输入 (Analog In)
图下方标注了 ANALOG IN 区域，共有 16 个 模拟引脚（A0-A15）。
- ADC 采集：提供 10 位分辨率（将 0-5V 映射为 0-1023的整数值），用于读取电位器、光敏电阻、温度传感器等模拟信号。
- 复用功能：这 16 个引脚也可以作为普通的数字 I/O 使用（在代码中编号为 54-69）。
- I2C 通信：其中 A4 (SDA) 和 A5 (SCL) 专门复用为 I2C 通信引脚。
3. 通信接口 (Communication)
图上方标注了 COMMUNICATION 区域，这是 Mega 相比 Uno 最大的优势之一：
- 4 组硬件串口 (UART) ：
TX0 / RX0(引脚 0/1)：与 USB 转换芯片相连，用于下载程序和电脑通信。TX1 / RX1(引脚 18/19)TX2 / RX2(引脚 16/17)TX3 / RX3(引脚 14/15)- 意味着您可以同时连接多个串口设备（如蓝牙、GPS、WiFi模块）而不会发生冲突。
- I2C 通信：SDA (引脚 20) 和 SCL (引脚 21)，图中右上角也有引出。
- SPI 通信：通过右上角或右下角的 ICSP (2x3 排针) 接口进行，也可通过数字引脚 50 (MISO), 51 (MOSI), 52 (SCK), 53 (SS) 使用。
4. 板载输入输出设备（辅助调试）
- 输入：RESET 按钮。
- 输出（LED 指示灯） ：
L灯：连接在数字引脚 13 上，常用于编写最简单的 Blink 测试程序。TX/RX灯：串口 0 的发送和接收指示灯，代码下载或串口通信时会闪烁。
总结
从硬件资源来看，Arduino Mega 2560 提供了极其宽裕的供电能力（多组 5V/3.3V/GND）以及庞大的 I/O 矩阵（54 数字 + 16 模拟 + 4 路硬件串口）。这种配置使其非常适合作为3D打印机主板、多传感器数据采集终端、机器人控制核心等需要大量外设接口的复杂硬件项目的主控平台。
出题风格
硬件选型？
MEGA同时连接多个串口设备（如蓝牙、GPS、WiFi模块）而不会发生冲突，例如，Arduino UNO可以吗？
结论：Arduino UNO 不行。 它不能像 Mega 2560 那样"同时、无冲突"地连接多个硬件串口设备。UNO 只有 1 个硬件串口 ，而 Mega 2560 有 4 个硬件串口。
1. UNO 的串口资源
Arduino UNO 使用的 ATmega328P 只有一组 USART，对应引脚：
- D0 = RX
- D1 = TX
这组串口还通过 USB 转串口芯片连接到电脑，用于下载程序和串口监视器。也就是说：
- 你接一个 UART 设备（蓝牙、GPS、WiFi）到 D0/D1，就占用了 UNO 唯一的硬件串口。
- 上传程序时，D0/D1 又被 USB 下载通道占用，外设可能干扰下载，通常需要拔掉外设。
- 如果你把两个设备的 TX 都接到 UNO 的 RX，它们会同时往同一条线上发数据，产生数据碰撞，UART 又没有地址/片选机制，无法区分是谁发的，必然乱码或冲突。
所以，UNO 不能同时接蓝牙 + GPS + WiFi 这三个 UART 设备并让它们独立工作。
2. 如果非要用 UNO 接多个串口设备
只能用变通方案，但都有明显限制：
- SoftwareSerial 软串口 ：可以在其他数字引脚上模拟串口，例如
SoftwareSerial gps(10, 11);。但 SoftwareSerial 通常同一时间只能监听一个软串口 ，多个设备接收需要listen()切换，不能真正并行全双工。波特率也不宜太高，115200 往往不稳定，还会占用 CPU 和中断，影响其他库。 - I2C/SPI 转 UART 模块：例如 SC16IS750/SC16IS752，可以扩展出额外串口，但需要额外硬件和编程。
- 多路复用器切换：例如 CD4052，同一时间也只能选一路通信，不能同时收发。
- 换用带 I2C/SPI 接口的模块：有些 GPS、WiFi、蓝牙模块支持 I2C/SPI，可以避开 UART 不足的问题。
因此，UNO 最多适合：1 个硬件串口设备 + 少量低速软串口设备，而且稳定性、实时性都有限。
3. Mega 2560 为什么可以
Mega 2560 有 4 组独立硬件串口：
| 串口 | 引脚 | 用途 |
|---|---|---|
| Serial | D0/D1 | 与 USB 共用，下载/调试 |
| Serial1 | D18/D19 | 可接蓝牙 |
| Serial2 | D16/D17 | 可接 GPS |
| Serial3 | D14/D15 | 可接 WiFi |
代码里可以分别写：
cpp
Serial1.begin(9600); // 蓝牙
Serial2.begin(9600); // GPS
Serial3.begin(115200); // WiFi它们各自有独立的 TX/RX、独立波特率、独立中断，不会互相抢总线。唯一要注意的是：Serial（D0/D1）仍与 USB 下载共用，所以最好把外设挂在 Serial1/2/3 上。
4. 对比总结
| 板型 | 硬件串口数 | 能否同时接多个 UART 设备 |
|---|---|---|
| Arduino UNO | 1 | 不能，只能 1 个硬件串口，其他靠软串口且受限 |
| Arduino Mega 2560 | 4 | 可以，Serial1/2/3 独立接 3 个以上 |
| ESP32 | 3 | 可以，UART 可映射到任意引脚 |
| STM32 系列 | 多个 | 可以，视型号而定 |
所以，如果你要同时接蓝牙、GPS、WiFi 这类 UART 模块，建议直接用 Mega 2560、ESP32 或 STM32，不要用 UNO 硬撑。
习题解析
MEGA2560核心芯片的相关特性；具体介绍应用场景；MEGA可以使用的典型扩展版的功能讲解。
Arduino Mega 2560 的核心是 ATmega2560 微控制器，其丰富的硬件资源是支撑各类复杂项目的基石。下面我将从核心芯片特性、应用场景和典型扩展板三个方面为你详细解析。
🔬 核心芯片：ATmega2560 特性解析
ATmega2560 是一颗基于 AVR 增强型 RISC 架构的 8 位低功耗 CMOS 微控制器，其核心优势在于大容量存储与丰富的外设接口。
- 处理性能 ：采用三级流水线设计，在 16MHz 主频下可实现高达 16 MIPS（每秒百万条指令）的吞吐量，大多数指令可在单个时钟周期内完成。
- 存储资源 ：
- Flash (程序存储器) ：256KB，用于存储程序代码，支持在系统编程 (ISP)。
- SRAM (数据存储器) ：8KB，用于程序运行时的变量存储。
- EEPROM ：4KB，用于存储需断电保存的数据，擦写寿命达 100,000 次。
- I/O 与外设接口 ：
- 通用 I/O ：多达 86 个可编程 I/O 引脚。
- 通信接口 ：4 个 可编程串行 USART（硬件串口），以及主/从 SPI 和 I²C 接口。
- 定时器/计数器 ：2 个 8 位 和 4 个 16 位定时器/计数器，带独立预分频器和比较/捕获模式。
- ADC ：8/16 通道、10 位精度的模数转换器。
- PWM：支持多路 PWM 输出，分辨率可编程（2 到 16 位）。
- 工作条件 ：工作电压范围 4.5V ~ 5.5V ，工作温度范围 -40℃ ~ +85℃，适用于工业级环境。
- 其他特性 ：支持 JTAG 边界扫描与片上调试，内置看门狗、上电复位、欠压检测等功能，并支持 Atmel QTouch 库实现电容触摸感应。
🛠️ 典型应用场景
凭借强大的 I/O 能力和处理性能，Mega 2560 常用于需要多传感器融合和复杂控制的场景。
- 3D 打印与 CNC 控制：作为开源 3D 打印机（如 RepRap）和 CNC 雕刻机的主控板。它通过扩展板驱动多个步进电机，并管理加热头、热床和多种传感器。
- 机器人与自动化：用于智能物料运输车、机械臂等。它能同时处理来自 OpenMV 摄像头、舵机、步进电机驱动模块的指令和数据。
- 物联网与数据采集：构建智能电表、环境监测站等。利用其多个硬件串口，可同时连接 WiFi 模块、蓝牙模块和 GPS 模块，实现数据无线传输与定位。
- 大型互动装置：制作全尺寸电动弹珠机、大型艺术灯光装置等。丰富的 I/O 引脚足以应对大量的开关输入、LED 灯光控制和得分逻辑管理。
- 教育与科研：在多传感器数据记录、PID 控制算法验证、电力电子实验等场景中作为核心开发平台。
🧩 典型扩展板 (Shield) 功能讲解
扩展板能极大简化硬件连接，将 Mega 2560 的引脚资源"引导"到更方便接线的形式。
1. 3D 打印机扩展板 (RAMPS 1.4)
RAMPS 1.4 是 RepRap 项目开发的开源硬件扩展板，是构建 DIY 3D 打印机的经典选择。
- 核心功能：将 Mega 2560 与步进电机、加热元件、温度传感器等无缝整合。
- 主要接口 ：
- 步进驱动插槽 ：可插拔 5 个 Pololu 型步进驱动器（如 A4988、DRV8825），用于控制 X、Y、Z 轴和挤出机电机。
- 加热与风扇控制 ：集成 3 个 MOSFET，用于控制挤出机加热管和风扇，并有独立的大电流接口控制热床。
- 温度传感 ：配备 3 组热敏电阻电路，用于读取热端和热床温度。
- 限位开关 ：提供 6 个限位开关接口，用于各轴的原点定位。
- 扩展接口：预留 I2C、SPI、伺服和串口，可连接 LCD 控制器实现脱机打印。
2. 传感器扩展板 (Sensor Shield)
传感器扩展板（如 DFRobot V2.4、Keyestudio V1）的主要目标是简化传感器连接，解决 GND 引脚不足和接线杂乱的问题。
- 核心功能 ：将所有数字和模拟引脚引出为标准的 3 针接口 (G/V/S)，方便使用杜邦线直接连接传感器和舵机。
- 主要接口 ：
- 舵机接口 ：部分版本可扩展出多达 34 个舵机接口，适合机器人项目。
- 无线通信 ：板载 XBee/蓝牙模块插槽，便于添加无线通信功能。
- 存储 ：集成 Micro SD 卡插座，用于数据记录。
- 预留接口：提供 I²C、SPI 和额外串口，以及原型开发区域。
3. 电机驱动扩展板 (Motor Shield)
电机驱动扩展板（如 L293D、Adafruit Motor Shield V2）用于直接驱动直流电机和步进电机，适合机器人运动控制。
- 核心功能：通过板载驱动芯片（如 L293D 或 L298P）直接驱动电机，无需额外搭建驱动电路。
- 驱动能力 ：典型板可驱动 4 路直流电机 或 2 路步进电机 ，同时还能驱动 2 路舵机。
- 特色功能 ：部分高级版本支持 3A 的最大驱动电流，或集成过流保护功能，使用更安全。
4. 通信扩展板 (Communication Shield)
这类扩展板专注于增强 Mega 2560 的通信能力，如 DFRobot IO Expansion Shield 或 Grove-Mega Shield。
- 核心功能：集成多种通信模块接口，方便快速添加无线或有线通信功能。
- 主要接口 ：
- 无线模块 ：板载 XBee、蓝牙 或 APC220 无线模块插槽。
- 有线通信 ：提供 RS485 接口，适用于工业环境的长距离可靠通信。
- 标准化连接：如 Grove-Mega Shield，将所有引脚转换为标准的 4 针 Grove 接口，简化连线。
总的来说，Mega 2560 的"核心芯片特性"、"应用场景"与"典型扩展板"三者是紧密相连的：强大的芯片提供了硬件基础，丰富的扩展板则降低了在具体场景中的开发门槛。

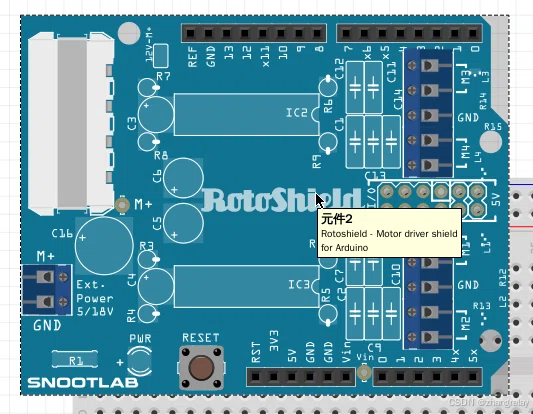

这款电路板能够实现上文提到的（如 L293D、Adafruit Motor Shield V2）的功能吗？详细讲解。
Arduino Mega 2560 的核心是 ATmega2560 微控制器，其丰富的硬件资源是支撑各类复杂项目的基石。下面我将从核心芯片特性、应用场景和典型扩展板三个方面为你详细解析。
🔬 核心芯片：ATmega2560 特性解析
ATmega2560 是一颗基于 AVR 增强型 RISC 架构的 8 位低功耗 CMOS 微控制器，其核心优势在于大容量存储与丰富的外设接口。
- 处理性能 ：采用三级流水线设计，在 16MHz 主频下可实现高达 16 MIPS（每秒百万条指令）的吞吐量，大多数指令可在单个时钟周期内完成。
- 存储资源 ：
- Flash (程序存储器) ：256KB，用于存储程序代码，支持在系统编程 (ISP)。
- SRAM (数据存储器) ：8KB，用于程序运行时的变量存储。
- EEPROM ：4KB，用于存储需断电保存的数据，擦写寿命达 100,000 次。
- I/O 与外设接口 ：
- 通用 I/O ：多达 86 个可编程 I/O 引脚。
- 通信接口 ：4 个 可编程串行 USART（硬件串口），以及主/从 SPI 和 I²C 接口。
- 定时器/计数器 ：2 个 8 位 和 4 个 16 位定时器/计数器，带独立预分频器和比较/捕获模式。
- ADC ：8/16 通道、10 位精度的模数转换器。
- PWM：支持多路 PWM 输出，分辨率可编程（2 到 16 位）。
- 工作条件 ：工作电压范围 4.5V ~ 5.5V ，工作温度范围 -40℃ ~ +85℃，适用于工业级环境。
- 其他特性 ：支持 JTAG 边界扫描与片上调试，内置看门狗、上电复位、欠压检测等功能，并支持 Atmel QTouch 库实现电容触摸感应。
🛠️ 典型应用场景
凭借强大的 I/O 能力和处理性能，Mega 2560 常用于需要多传感器融合和复杂控制的场景。
- 3D 打印与 CNC 控制：作为开源 3D 打印机（如 RepRap）和 CNC 雕刻机的主控板。它通过扩展板驱动多个步进电机，并管理加热头、热床和多种传感器。
- 机器人与自动化：用于智能物料运输车、机械臂等。它能同时处理来自 OpenMV 摄像头、舵机、步进电机驱动模块的指令和数据。
- 物联网与数据采集：构建智能电表、环境监测站等。利用其多个硬件串口，可同时连接 WiFi 模块、蓝牙模块和 GPS 模块，实现数据无线传输与定位。
- 大型互动装置：制作全尺寸电动弹珠机、大型艺术灯光装置等。丰富的 I/O 引脚足以应对大量的开关输入、LED 灯光控制和得分逻辑管理。
- 教育与科研：在多传感器数据记录、PID 控制算法验证、电力电子实验等场景中作为核心开发平台。
🧩 典型扩展板 (Shield) 功能讲解
扩展板能极大简化硬件连接，将 Mega 2560 的引脚资源"引导"到更方便接线的形式。
1. 3D 打印机扩展板 (RAMPS 1.4)
RAMPS 1.4 是 RepRap 项目开发的开源硬件扩展板，是构建 DIY 3D 打印机的经典选择。
- 核心功能：将 Mega 2560 与步进电机、加热元件、温度传感器等无缝整合。
- 主要接口 ：
- 步进驱动插槽 ：可插拔 5 个 Pololu 型步进驱动器（如 A4988、DRV8825），用于控制 X、Y、Z 轴和挤出机电机。
- 加热与风扇控制 ：集成 3 个 MOSFET，用于控制挤出机加热管和风扇，并有独立的大电流接口控制热床。
- 温度传感 ：配备 3 组热敏电阻电路，用于读取热端和热床温度。
- 限位开关 ：提供 6 个限位开关接口，用于各轴的原点定位。
- 扩展接口：预留 I2C、SPI、伺服和串口，可连接 LCD 控制器实现脱机打印。
2. 传感器扩展板 (Sensor Shield)
传感器扩展板（如 DFRobot V2.4、Keyestudio V1）的主要目标是简化传感器连接，解决 GND 引脚不足和接线杂乱的问题。
- 核心功能 ：将所有数字和模拟引脚引出为标准的 3 针接口 (G/V/S)，方便使用杜邦线直接连接传感器和舵机。
- 主要接口 ：
- 舵机接口 ：部分版本可扩展出多达 34 个舵机接口，适合机器人项目。
- 无线通信 ：板载 XBee/蓝牙模块插槽，便于添加无线通信功能。
- 存储 ：集成 Micro SD 卡插座，用于数据记录。
- 预留接口：提供 I²C、SPI 和额外串口，以及原型开发区域。
3. 电机驱动扩展板 (Motor Shield)
电机驱动扩展板（如 L293D、Adafruit Motor Shield V2）用于直接驱动直流电机和步进电机，适合机器人运动控制。
- 核心功能：通过板载驱动芯片（如 L293D 或 L298P）直接驱动电机，无需额外搭建驱动电路。
- 驱动能力 ：典型板可驱动 4 路直流电机 或 2 路步进电机 ，同时还能驱动 2 路舵机。
- 特色功能 ：部分高级版本支持 3A 的最大驱动电流，或集成过流保护功能，使用更安全。
4. 通信扩展板 (Communication Shield)
这类扩展板专注于增强 Mega 2560 的通信能力，如 DFRobot IO Expansion Shield 或 Grove-Mega Shield。
- 核心功能：集成多种通信模块接口，方便快速添加无线或有线通信功能。
- 主要接口 ：
- 无线模块 ：板载 XBee、蓝牙 或 APC220 无线模块插槽。
- 有线通信 ：提供 RS485 接口，适用于工业环境的长距离可靠通信。
- 标准化连接：如 Grove-Mega Shield，将所有引脚转换为标准的 4 针 Grove 接口，简化连线。
总的来说，Mega 2560 的"核心芯片特性"、"应用场景"与"典型扩展板"三者是紧密相连的：强大的芯片提供了硬件基础，丰富的扩展板则降低了在具体场景中的开发门槛。
插曲：
在没有确定事实证据的情况下，智能工具不会推翻自身结论，而是不断强化之前论述的合理性。
Arduino Mega 2560 首次推出于 2010 年。
它是在 2010 年 9 月 的美国 Make 大会上，与 Arduino Uno 一同被正式发布的。作为 Arduino Mega（1280）的升级版，Mega 2560 将微控制器芯片从 ATmega1280 更换为 ATmega2560，使闪存容量翻倍至 256KB。
Arduino UNO 同样于 2010 年 首次推出，具体是在 2010 年 9 月的 Make 大会上与 Arduino Mega 2560 一同发布的。
它用来取代此前的 Arduino Duemilanove，成为 Arduino 家族中最经典、最广泛使用的主流入门开发板。
非常抱歉造成了混淆。你截图中的内容完全是正确的，Arduino 作为一个开源硬件平台，确实是在 2005 年冬季首次推出的。
我之前回答的"2010年"，指的是具体的**型号（Arduino Uno 和 Arduino Mega 2560）**首次推出的时间，而不是整个 Arduino 平台的诞生时间。这是两个不同维度的概念，让我为你详细梳理一下时间线：
1. 为什么你的截图说"2005年"？（平台诞生）
- 2005年冬季：Massimo Banzi 等人在意大利 Ivrea 互动设计学院（Interaction Design Institute Ivrea, IDII）创立了 Arduino 项目。
- 初代板子：2005年推出的是初代 Arduino 板（通常被称为 Arduino Serial 或 Arduino NG），它使用的是 ATmega8 芯片，主要目的是为学生提供一种便宜、易用的微控制器平台。
- 命名由来：正如你截图中所写，"Arduino"这个名字来源于意大利历史上的一位国王，用来纪念当地的英雄和酒吧。
2. 为什么我之前说"2010年"？（具体型号发布）
- Arduino Uno ：是在 2010年9月 发布的。它是为了取代之前的 Arduino Duemilanove（2009年发布），并配合 Arduino IDE 1.0 版本的发布。因为"Uno"在意大利语中意为"一"，标志着 Arduino 平台的成熟和标准化。
- Arduino Mega 2560 ：也是在 2010年9月 与 Uno 一同发布的，用来取代之前的 Arduino Mega（1280）。
- 所以你问"MEGA2560是哪一年首次推出？"和"UNO是哪一年推出的？"，我精准地回答了这两个具体型号的发布年份（2010年）。
总结 Arduino 发展的关键时间线：
- 2005年：Arduino 项目诞生（初代板）。
- 2007年：Arduino Diecimila 发布。
- 2009年：Arduino Duemilanove 发布。
- 2010年 ：Arduino Uno 和 Arduino Mega 2560 发布（经典的现代化架构定型）。
- 2012年：Arduino Leonardo 发布。
结论：
你截图中的"2005年冬季"说的是整个 Arduino 平台的起点 ，而我的回答"2010年"说的是你正在使用的这两款具体开发板（UNO 和 MEGA2560）的诞生日。两者不仅不矛盾，而且共同构成了 Arduino 完整的发展历史。感谢你的指正，让这个区分更加清晰！
